AC2501 - Contrôleur IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module AS-i (contrôleur)
Marque	IFM
Modèle	AC2501
Version AS-interface	2.1
Profil AS-i	S-0.F.E
Nombre maximal de modules par maître	31
Dimensions (L x l x h)	Environ 120 x 80 x 40 mm
Poids	Environ 200 g
Alimentation	Via réseau AS-i (câble jaune)
Raccordement électrique	Prises M12 pour actionneurs ; capteurs alimentés via AS-i
Plage d'adressage	1A à 31B (adresse par défaut : 0)
Fonctions principales	Raccordement capteurs/actionneurs, contrôle de fonction, diagnostic par LED, adressage infrarouge
Affichages LED	Jaune (sorties), verte (alimentation), rouge (communication/peripherique)
Indice de protection	IP67 (avec bouchons sur prises inutilisées)
Montage	Sur embase de câblage, couple de serrage 0,8 Nm
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de produits agressifs
Sécurité	Ne pas retirer la prise d'adressage sous tension ; débrancher le maître avant adressage infrarouge
Pièces détachées et réparabilité	Embases de câblage (AC5010, AC5000), bouchons de protection (AC3004), unité d'adressage (AC1144), câbles d'adressage (E70213, E70211)
Informations générales	Notice disponible en téléchargement ; fiche technique sur www.ifm-electronic.com

FOIRE AUX QUESTIONS - AC2501 IFM

Comment adresser le module AC2501 ?

Utilisez l'unité d'adressage AC1144. Si le module est monté sur l'embase AC5010 (avec prise d'adressage), utilisez le cordon E70213. Sinon, adressez d'abord le module via AC1144, puis montez-le. Vous pouvez aussi utiliser l'adressage infrarouge avec le cordon E70211, après avoir désactivé la communication AS-i (débrancher le maître) et alimenté les esclaves.

Que signifie la LED rouge allumée en permanence ?

La LED 2 rouge allumée indique une erreur de communication AS-i : l'esclave ne participe pas à l'échange normal de données (par exemple adresse 0). La LED 4 rouge allumée indique un défaut de sortie commutée. Consultez le tableau des LEDs dans la notice.

Quel est le couple de serrage pour le montage ?

Le couple de serrage recommandé pour monter le module sur l'embase de câblage est de 0,8 Nm.

Comment configurer les entrées contrôle de fonction ?

Pour chaque entrée, réglez le bit de paramètre : 1 (par défaut) pour un état logique haut actif (NO), 0 pour un état bas actif (NF). En cas de défaut, la LED rouge de l'entrée s'allume et la LED FAULT clignote.

Quels types de connecteurs sont utilisés ?

Les actionneurs se raccordent via des prises M12. Les capteurs sont alimentés via le réseau AS-i (câble jaune). Ne raccordez pas les entrées à un potentiel externe.

Puis-je utiliser l'adressage infrarouge ?

Oui, le module AC2501 supporte l'adressage infrarouge via l'unité d'adressage AC1144 et le cordon E70211. Pendant l'adressage, la communication AS-i doit être désactivée (débrancher le maître) et les esclaves doivent être alimentés.

Comment tester le bon fonctionnement du module ?

Vérifiez les LEDs : la LED verte indique que l'alimentation est OK, la LED jaune s'allume lorsque les sorties sont commutées. En cas d'erreur, la LED 2 rouge s'allume (communication) ou clignote (périphérique). Vous pouvez aussi utiliser le diagnostic via le maître AS-i.

Quels accessoires sont nécessaires pour l'adressage ?

Les accessoires recommandés sont : l'unité d'adressage AC1144, le cordon d'adressage E70213 (pour embase AC5010) ou le cordon infrarouge E70211, ainsi que les embases de câblage AC5010 ou AC5000.

Que faire en cas de court-circuit ?

En cas de court-circuit ou surcharge de l'alimentation des entrées, le maître AS-i (version 2.1) reçoit un signal via le bit interne 'défaut périphérique'. La LED 2 clignote. Coupez l'alimentation et corrigez le défaut avant de remettre sous tension.

Comment protéger les connecteurs inutilisés ?

Couvrez les prises non utilisées avec des bouchons de protection (réf. AC3004) pour garantir l'indice de protection IP67.

MODE D'EMPLOI AC2501 IFM

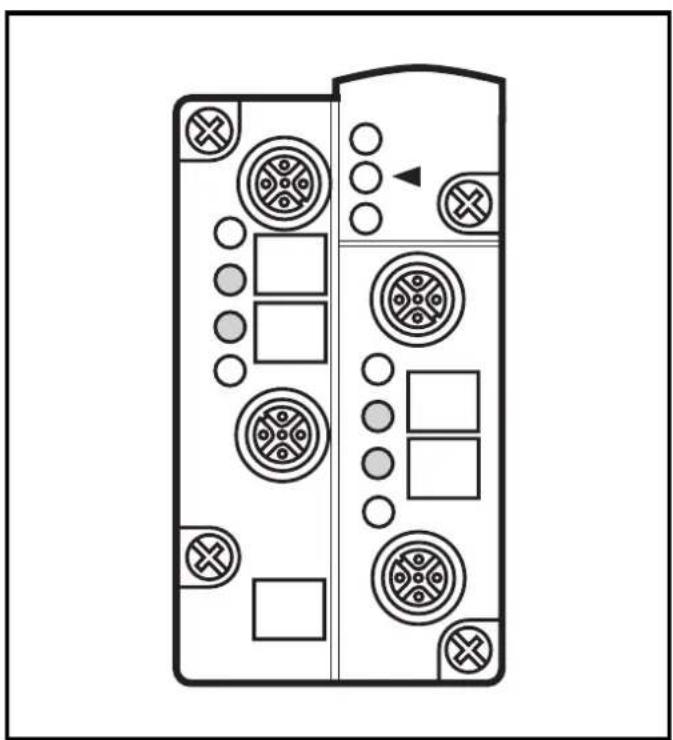

Montageanleitung Installation instructions Notice de montage

ASinterface

AS-i Modul

AS-i module

Module AS-i

AC2501

Fonctionnement et caractéristiques

• Profil AS-i: S-0.F.E
• nombre maximal de modules par maître: 31
  version AS-interface 2.1

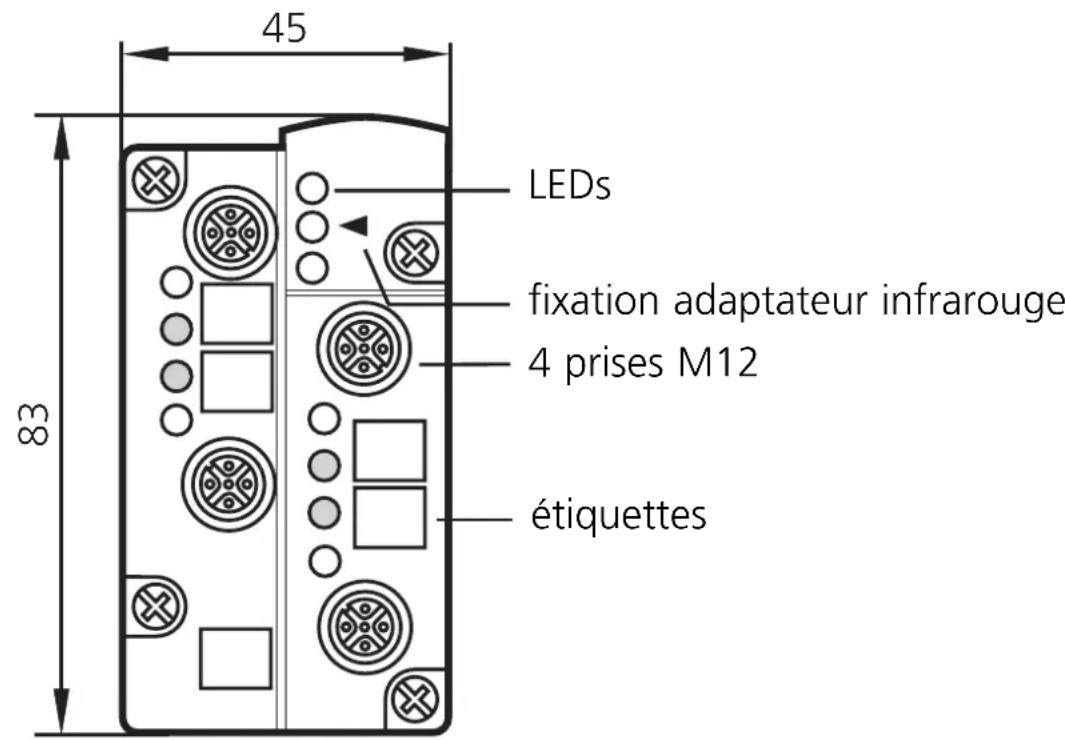

Eléments de service et d'indication

Montage

Monter le module sur l'embase de câblage raccordé au réseau AS-i, couple de serrage 0,8Nm.

Données techniques

Vous pouvez télécharger la fiche technique à l'adresse internet www.ifm-electronic.com si besoin.

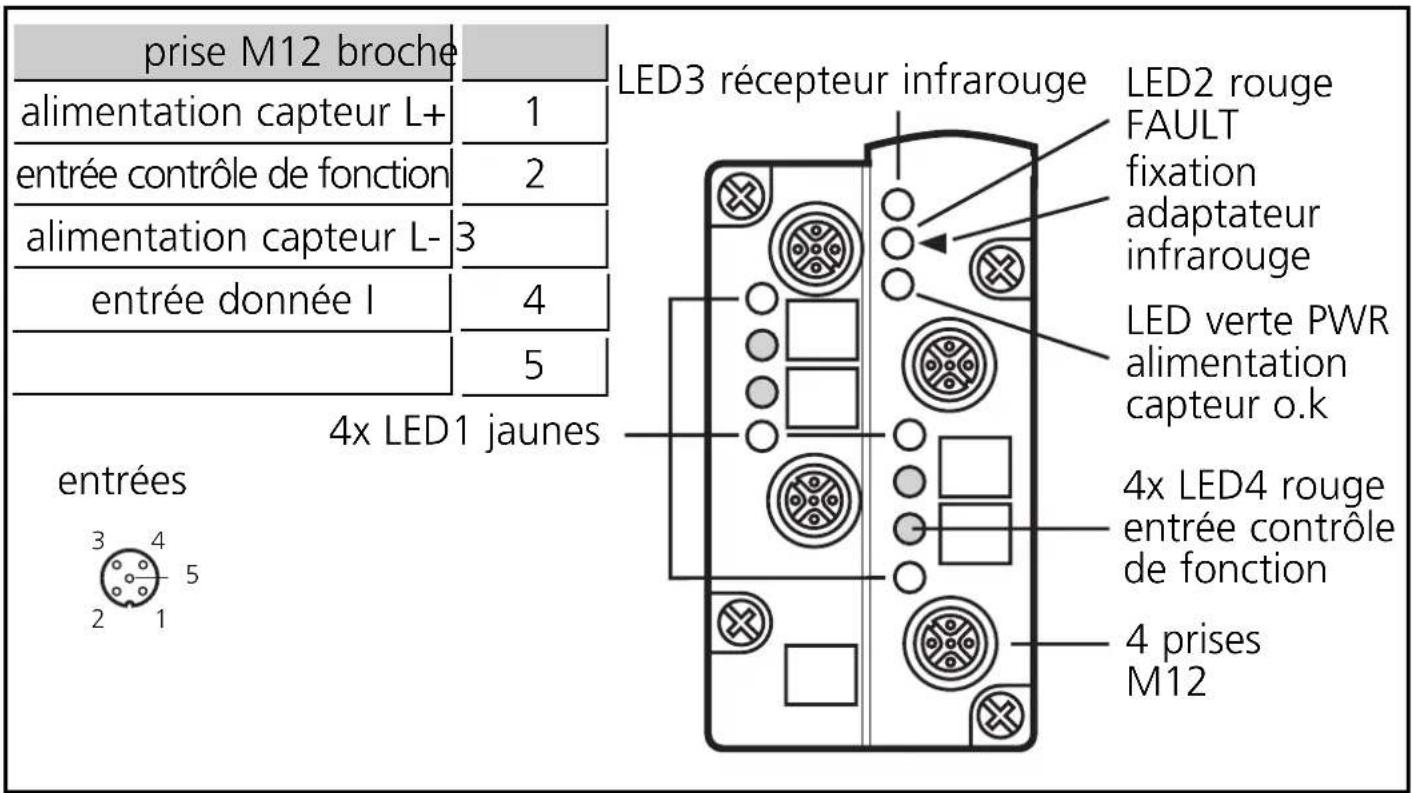

Raccordement électrique

Raccorder les connecteurs des actionneurs aux prises M12. Les capteurs sont alimentés via le réseau AS-i. Ne pas raccorder les entrées à un potentiel externe. Couvrir les prises non utilisées avec les bouchons (AC3004) afin de garantir la protection IP67.

Adressage

Afferter une adresse libre entre 1A et 31B. A la livraison, l'adresse est 0.

Ne pas-retirer la prise d'adressage sous tension.

Adressage avec l'unité d'adressage AC1144

Si le module monté et cable est utilisé avec l'embase pour cable plat FK AC5010 (avec prise d'adressage), il peut être adressé via le cordon d'adressage (E70213).

Si le module est utilisé avec l'embase pour cable plat FK AC5000 (sans prise d'adressage) il doit d'abord être adressé via l'unité d'adressage AC1144 et ensuite être monté sur l'embase.

Adressage infrarouge

Le module AS-i offre également l'option d'adressage infrarouge par l'unit d'adressage AC1144.

La communication AS-i (câble jaune) doit être désactivée pendant l'adressage infrarouge. Pour ce faire, débrancher le maître.

Alimenter les esclaves en tension avec le bloc d'alimentation AS-i. L'adressage s'effectue via le cordon d'adressage infrarouge E70211.

Lorsque des blocs d'alimentation ifm AS-i SL sont utilisés, la communication peut être désactivée par un connecteur sur le bloc d'alimentation.

Entrées contrôle de fonction

En cas de défaut, l'activité haute ou basse (principe NO ou NF) des entrées contrôle de fonction peut être régée séparément pour chaque entrée par un bit de paramètre. En cas de défaut, la LED rouge de l'entrée correspondante est allumée et en plus la LED 2 (FAULT) clignote.

Capteur	Bit de paramètre	Défaut			Pas de message d'erreur
		entré FKT	FKT LED	Fault LED	entré FKT	FKT LED	Fault LED
état logique haut actif	1 (par défaut)	haut	allumée	allumée (clignote)	bas	éteinte	éteinte
état logique bas actif	0	bas	allumée	allumée (clignote)	haut	éteinte	éteinte
FKT entrée contrôle de fonction

Fonctionnement

Vérifier le bon fonctionnement du module. Affichage par LED:

• LED jaune: sorties commutées
• LED verte: alimentation o.k.
• LED 2 rouge allumée: erreur de communication AS-i, esclave ne participe pas à l'échange "normal" des données, p. ex. adresse d'esclave 0
• LED 2 rouge clignote: défaut périphérique, p.ex. surcharge ou court-circuit de l'alimentation capteur ou défaut sur l'entrée contrôle de fonction
• LED 3: récepteur infrarouge
• LED 4 rouge allumée: défaut - sortie commutée (entree contrôle de fonction)

La surcharge et le court-circuit de l'alimentation des entrées sont signalisés au maître AS-i (version 2.1) via le bit interne "défaut péripérisque" dans le registre d'états.
