BEDIENUNGSANLEITUNG THWD5 Amprobe

Messgerät für relative Feuchtigkeit und Temperatur

Bedienungshandbuch

THWD5_Rev001

Alle Rechte vorbehalten.

Beschränkte Gewährleistung und Haftungsbeschränkung

Es wird gewährleistet, dass these Amprobe-Produkt für die Dauer von einem Jahr ab dem Kaufdatum frei von Material- und Fertigungsdefekten ist. These Gewährleistung erstreckt sich nicht auf Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Nachlüssigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen bzw. unsachgemäß Handhabung. Die Garantieverpflichtung von Amprobe beschränktsich darauf, dass Amprobe nach eigemem Ermessen den Kaufpreis ersetzt oder aber das defekte Produkt unentgeltlich repariert oder austrauscht. Die Verkaufsstellen sind nicht dazu berechtigt, diese Gewährleistung im Namen von Amprobe zu erweiten. Um während der Gewährleistungsperiode Serviceleistungen zu beanspruchen, das Produkt mit Kaufnachweis an ein autorisiertes Amprobe Test Tools Service-Center oder an einen Amprobe-Fachhandler/-Distributor einsenden. Nähere Einzelheiten siehe Abschnitt „Reparatur". DIESE GEWÄHRLEISTUNG STELLT DEN EINZIGEN UND ALLEINIGEN RECHTSANSPRUCH Auf SCHADENERSATZ DAR. ALLE ANDEREN GSWAHRLEISTUNGEN, VERTRAGLICH GEREGELTE ODER GESETZLICH VORGESCHRIEBENE, EINSCHLISSLICH DER GESETZLICHEN GSWAHRLEISTUNG DER MARKTFÄHIGKEIT UND DER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK, WERDEN ABGELEHNT. WEDER AMPROBE NOCH DESSEN MUTTERGESELLSCHAFT ODER TOchterGESELLSCAHTEN ÜBERNEHMEN HAFTUNG FÜR SPEZIELLE, INDIREKTE, NEBEN- ODER FOLGESCHÄDEN ODER FÜR VERLUSTE, DIE AUF BELIEBIGER URSACHE ODER RECHTSTHEORIE BERUHEN. Weil eine Staaten oder Länder den Ausschluss oder die Einschränkung einer implizierten Gewährleistung sowie den Ausschluss von Begleit- oder Folgeschäden nicht zulassen, ist diese Gewährleistungsbeschränkung möglicherweise für Sie nicht gültig.

Reparatur

Alle Geräten, die innerhalb oder außerhalb des Garantiezeitraums zur Reparatur oder Kalibriierung eingesendet werden, müssen mit folgenden Informationen und Dokumenten versehen werden: Name des Kunden, Firmenname, Adresse, Telefonnummer und Kaufbeleg. Zusätzlichitte dem Messgerät eine kurze Beschreibung des Problems oder der gewünschten Wartung sowie die Messleitungen beilegen. Die Gebühren fur Reparaturen außerhalb der Garantie oder fur den Ersatz von Instrumenten mnen zu Scheck, Geldanweisung oder Kreditkarte (Kreditkartennummer mit Ablaufdatum) beglichen werden oder es muss ein Auftrag an Amprobe Test Tools formuliert werden.

Garantiereparaturen und -austausch - alle Länder

Bitte die Garantieerklarung lessen und die Batterie prufen, bevor Reparaturen angefordert werden. Wahrend der Garantiepiode konnen alle defekten Geräte zum Umtausch gegen dasselbe oder ein ähnliches Produkt an den Amprobe Test Tools-Distributor gesendet werden. Ein Verzeichnis der zuständigen Distributoren ist im Abschnitt „Where to Buy" (Verkaufsstellen) auf der Website www.amprobe.com zu finden. Darüber hinaus konnen in den USA und in Kanada Geräte an ein Amprobe Test Tools Service-Center (Adresse siehe)nachste Seite) zur Reparatur oder zum Umtausch eingesendet werden.

Reparaturen und Ersatz außerhalb des Garantiezeitraums - USA und Kanada

Für Reparaturen außerhalb des Garantiezeitraums in den Vereinigten Staaten und in Kanada werden die Geräte an ein Amprobe Test Tools Service-Center gesendet. Auskunft über die derzeit geltenden Reparaturund Austauschgebühren erhalten Sie von Amprobe Test Tools oder der Verkaufsstelle.

In den USA: In Kanada:

Reparaturen und Austausch außerhalb des Garantiezeitraums - Europa

Geräte mit abgelaufener Garantie können durch den zuständigen Amprobe Test Tools-Distributor gegen eine Gebühr ersetzt werden. Ein Verzeichnis der zuständigen Distributen ist im Abschnitt „Where to Buy" (Verkaufsstellen) auf der Website www.amprobe.com zu finden.

Correspondenzanschrift fur Europa*

79286 Glottertal, Deutschland

Tel.: [phone] - 0

*Nur Korrespondenz - keine Reparaturen und kein Umtausch unter dieser Anschrift. Kunden in Europa wenden sich an den zuständigen Distributor.)

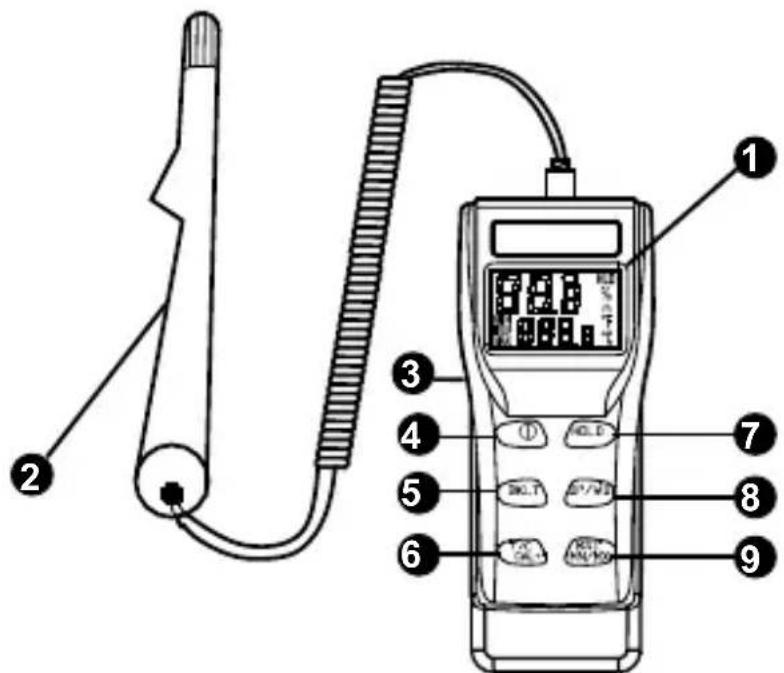

GroBe LCD mit digitaler Doppelanzeige
2 Verlangerte Sonde fur muhelosen Zielzugang
Anschluss fur Stativbefestigung
EIN/AUS-Taste zum Einsatzen bzw. Ausschalten des Geräts
Hintergrundbeleuchtung fur muhelosen Betrieb in dunkler Umgebung
6 Temperature- (^ / ^) /Kalibrier-Taste

7 Datenhaltemodus-Taste zum Festhalten des letzten Messwerts
8 DP/WB-Taste (Dew Point = Taupunkt / Wet Bulb = Feuchtkugel)
RST/MIN/MAX-Taste zur Anzeige des niedrigsten bzw. hochsten Messwerts der derzeitigen Messung. Mit der Taste kann auch der Min/Max-Wert zusückgesetzt werden

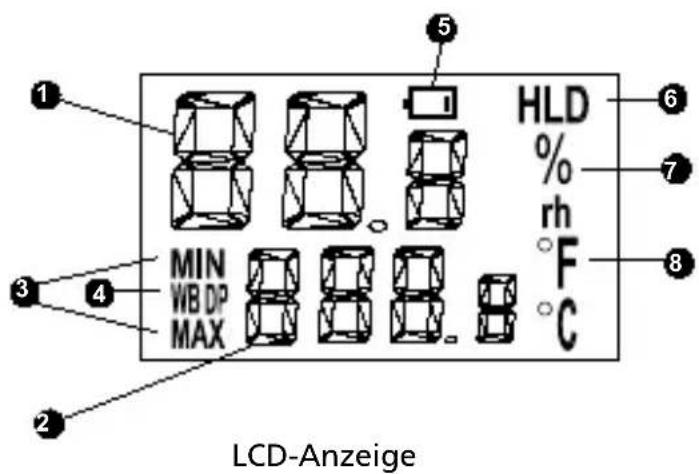

1 Relative Luftfeuchtigkeit (Wertanzeige)
2 Temperatur, Feuchtkugel, Taupunkt (Wertanzeige)
3 Min/Max-Anzeiger
Taupunkt- und Feuchtkugel-Anzeiger
Anzeiger für schwache Batterie
Datenhaltemodusanzeiger
7 Luftfeuchtigkeitsanzeiger
8 Temperatureinheitsanzeiger

INHALT

Einführung. 5
Funktion 5

Strom ein/aus 5
Hintergrundbeleuchting 5
Temperatureinheitsauswahl 5
Messwert festhalten 5
Luft-/Taupunkt-/Feuchtkugel-Messung 5
Rst/Min/Max-Wert 5
Ruhemodusautomatik deaktivieren 5

Kalibrierung. 6
Fehlerbehebung 6

Eingeschaltet,chodekneineAnzeige. 6
Flimmernde Anzeige und dann keine Anzeige 6
Kalibierfehler 7
E 11. 7
E 33. 7
E 34

Spezifikationen 7

Standardzubehor 7

EINFUHRUNG

Das THWD-5 Psychrometer ist ein mikroprozessorbasiertes Messgerät für HVAC- und Anlagenwartungstechniker und -Ingenieure.

Das Gerät ist bedienerfreundlich für relative Luftfeuchtigkeits- und Temperaturmesswerte sowie Feuchtkugel- und Taupunktmessungen.

Die Min/Max-Funktionen verwenden, um die niedrigsten und hochsten gemessenen Werte aufzuzeichnen.

Das Gerät ist für mühelosen Zielzugang mit einer verlangerten Sonde ausgestattet und verfügt über eine große Doppel-LCD-Anzeige mit Hintergrundbeleuchtung.

Das THWD-5 bietet zudem Stativbefestigung auf der Rückseite des Geräts.

FUNKTION

Strom ein/aus

Die Ein/Aus-Taste (4) drücken, um das Messgerät ein- bzw. auszuschalten.

Das Messgerät schaltet nach 20 Minuten Inaktivität automatisch in den Ruhemodus.

Hintergrundbeleuchting

Die Hintergrundbeleuchtungstaste (5) drücken, um die Hintergrundbeleuchtung ein- bzw. auszuschalten. Sie bleibt 10 Sekunden eingeschaltet und schaltet sich dann aus.

Temperatureinheitsauswahl

Die Taste ^ C / F (6) im Normalmodus drucken, um zwischen ^ C und ^ F umzuschalten.

Messwert festhalten

Die Datenhaltemodus-Taste (7) im Normalmodus drücken, um den derzeitigen Messwert festzuhalten.

Die Taste erneut drücken, um die Funktion zu deaktivieren und mit kontinuierlichen Messungen fortzufahren.

Luft-/Taupunkt-/Feuchtkugel-Messung

Die DP/WB-Taste (8) drücken und zwei Sekunden gedrückt halten, um zwischen Lufttemperatur-, Taupunkt- und Feuchtkugel-Messung umzuschalten. (Nicht im Kalibriermodus verwenden.)

Rst/Min/Max-Wert

Die RST MN/MX-Taste (9) drücken und zwei Sekunden gedrückt halten, um diese Funktion zu aktivieren. Das Messgerät beginnnt Messwerte als niedrigste und hochste Werte der Messung auszuzeichnen. Die Taste wiederholt drücken, um die aufgezeichneten Min- und Max-Messwerte für relative Luftfeuchtigkeit und Temperatur zu durchlaufen. Die RST MN/MX-Taste drücken und zwei Sekunden gedrückt halten, um diese Funktion zu deaktivieren.

Die Taste drücken und mehr als eine Sekunden gedrückt halten, um die Min/Max-Werte zurückzusetzen.

Ruhemodusautomatik deaktivieren

Die EIN/AUS-Taste (4) + die Hold-Taste (7) gleichzeitig drücken, um das Messgerät mit deaktivierter Ruhemodusautomatik einzuschalten.

KALIBRIERUNG

Sicherstellen, dass das THWD-5 ausgeschelt ist. Die Sonde des Messgerats in verlüssliche 1. 32,8% ige Salzösung platzieren. Die Tasten „Ein/Aus + F/C CAL +" gleichzeitig drucken und mehr als eine Sekunde gedrückt halten, um in den Kalibiermodus zu schalten.

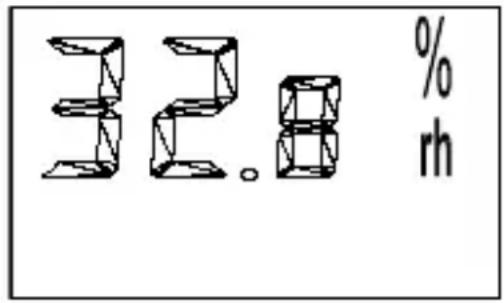

3x.x% " blinkt auf der LCD (siehe Abb. 1). Nach 30 Minuten hört 3x.x% " auf zu blinke. 2.

Die Kalibrierung für „3x.x%“ ist jetzt abgeschlossen. Mit der Kalibrierung für „7x.x%“ fortfahren.

Abb. 1

Die Sonde aus der 32,8%igen Salzösung entfernen und in eine 75,3%ige 3. Salzösung platzieren.

Die RST MN/MX-Rücksetztaste drücken und mehr als eine Sekunde gedrückt halten, um in den „7x.x%“-Kalibiermodus zu schalten. „7x.x%“ blinkt auf der LCD. Nach 30 Minuten hört „7x.x%“ auf zu blinken.

Der Kalibrierprozess ist jetzt abgeschlossen.

Hinweis:

Automatische Ausschaltung ist während des Kalibrierverfahrens deaktiviert.

Um hohe Genauigkeit zu erzielen, muss die Kalibrierung bei 23 ± 2^ C ( 73 ± 2^ F ) in einem • Raum mit stetiger Luftströmung durchgeführt werden.

Falls der Wert mehr als 0,3% von 7x.x% bzw. 3x.x% abweicht, schlągt die Kalibrierung fehl (siehe Fehlerbehebung).

FEHLERBEHEBUNG

Eingeschaltet, jeder keine Anzeige

Sicherstellen, dass die Ein/Aus-Taste gedrückt und mehr als 100 ms gedrückt gehalten wird.

Sicherstellen, dass die Batterien eingelegt sind,GEN Kontakt haben und die Polaritat korrekt ist.

Die Batterien ersetzen einen neuen Versuch machen.

Flimmernde Anzeige und dann keine Anzeige

Prüfen, ob der Anzeiger für schwache Batterie angezeigt wird, bevor die Anzeige erlischt. Falls ja, die Batterien ersetzen.

• Das Messgerät durch gleichzeitiges Drucken der Ein/Aus-Taste und der Hold-Taste einschalten.

Kalibierfehler

Prüfen, ob der Anzeiger für schwache Batterie vor der Kalibrierung angezeigt wird. Falls ja, die Batterien ersetzen einen neuen Versuch machen.

Sicherstellen, dass die Sonde des Messgerats beim Eintauchen in die Salzlösung dicht-verschlossen ist.

Sicherstellen, dass die Temperatur der Außenluft 23 ± 2^ C beträgt und die Luftströmung stabil ist.

E 11

RH-Kalibrierfehler. Erneut kalibrieren.

E33

Schaltkreisfehler in RH-Messung. Das Messgerät zur Reparatur einsenden.

E 34

Schaltkreisfehler in Temperaturmesskanal. Das Messgerät zur Reparatur einsenden.

Hinweis: Wenn das Messgerät in Gebrauch ist, und die Sonde wird getrennt und wieder angeschlossen, wird bei Aktivierung von Min/Max Fehler „E 33" bzw. „E 34" angezeigt. Messgerät AUS- und EINSCHALTEN.

SPEZIFIKATIONEN

Bereich:

RH-Messung: 0 100%

Temperatur: -10~60 °C (14 bis 140 °F)

DP (Taupunkt): - 73,4 bis 59,9 °C (-100,0 bis 139,8 °F)

WBT (Feuchtkugel): -13,4 bis 59,9 °C (7,88 bis 139,8 °F)

Genauigkeit:

RH: +/-3 % von 10-90 % (bei Kalibriertemperatur); +/-5 % für 0 bis 10 % und 90 bis 100 %.

Temperatur: + / - 0,6^(+ / - 1^)

Lagerungstemperatur: -20 °C bis 60 °C (-4 °F bis 140 °F)

Betriebstemperatur: 0^ bis 50^ (32 F bis 122 F)

Standardzubehör

1 THWD-5 Messgerät

1 Sonde an Verlängerungskabel

1 Bedienungshandbuch

• 1 Transportbehälter
  4 Batterien (LR3/AAA)

AMPROBE

THWD-5

Messgerät für relative Feuchtigkeit und Temperatur

Bedienungshandbuch

THWD5_Rev001

Alle Rechte vorbehalten.

Beschränkte Gewährleistung und Haftungsbeschränkung

Es wird gewährleistet, dass these Amprobe-Produkt für die Dauer von einem Jahr ab dem Kaufdatum frei von Material- und Fertigungsdefekten ist. These Gewährleistung erstreckt sich nicht auf Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Nachlüssigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen bzw. unsachgemäß Handhabung. Die Garantieverpflichtung von Amprobe beschränkt sich darauf, dass Amprobe nach eigemem Ermessen den Kaufpreis ersetzt oder aber das defekte Produkt unentgeltlich repariert oder austrauscht. Die Verkaufsstellen sind nicht dazu berechtigt, diese Gewährleistung im Namevon Amprobe zu erweitern. Um wahrnd der Gewährleistungsperiode Serviceleistungen zu beanspruchen, das Produkt mit Kaufnachweis an ein autorisiertes Amprobe Test Tools Service-Center oder an einen Amprobe-Fachhandler/-Distributoreinsenden. Nähere Einzelheiten siehe Abschnitt „Reparatur". DIESE GWAHRLEISTUNG STELLT DEN EINZIGEN UND ALLEINIGEN RECHTSANSPRUCH AUF SCHADENERSATZ DAR. ALLE ANDEREN GWAHRLEISTUNGEN, VERTRAGLICH GEREGELTE ODER GESETZLICH VORGESCHRIEBENE, EINSCHLISSLICH DER GESETZLICHEN GWAHRLEISTUNG DER MARKTFÄHIGKEIT UND DER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK, WERDEN ABGELEHNT. WEDER AMPROBE NOCH DESSEN MUTTERGESELLSCHAFT ODER TOchterGESELLSCHAFTEN ÜBERNEHMEN HAFTUNG FÜR SPEZIELLE, INDIREKTE, NEBEN- ODER FOLGESCHÄDEN ODER FÜR VERLUSTE, DIE AUF BELIEBIGER URSACHE ODER RECHTSTHEORIE BERUHEN. Weil eine Staaten oder Länder den Ausschluss oder die Einschränkung einer implizierten Gewährleistung sowie den Ausschluss von Begleit- oder Folgeschäden nicht zulassen, ist diese Gewährleistungsbeschränkung möglicherweise für Sie nicht gültig.

Reparatur

Alle Geräten, die innerhalb oder außerhalb des Garantiezeitraums zur Reparatur oder Kalibriierung eingesendet werden, müssen mit folgenden Informationen und Dokumenten versehen werden: Name des Kunden, Firmenname, Adresse, Telefonnummer und Kaufbeleg. Zusätzlichitte dem Messgerät eine kurze Beschreibung des Problems oder der gewünschten Wartung sowie die Messleitungen beilegen. Die Gebühren fur Reparaturen außerhalb der Garantie oder fur den Ersatz von Instrumenten mnen zu Scheck, Geldanweisung oder Kreditkarte (Kreditkartennummer mit Ablaufdatum) beglichen werden oder es muss ein Auftrag an Amprobe Test Tools formuliert werden.

Garantiereparaturen und -austausch - alle Länder

Bitte die Garantieerklarung lessen und die Batterie prufen, bevor Reparaturen angefordert werden. Wahrend der Garantiepiode konnen alle defekten Geräte zum Umtausch gegen dasselbe oder ein ähnliches Produkt an den Amprobe Test Tools-Distributör gesendet werden. Ein Verzeichnis der zuständigen Distributoren ist im Abschnitt „Where to Buy" (Verkaufsstellen) auf der Website www.amprobe.com zu finden. Darüber hinaus konnen in den USA und in Kanada Geräte an ein Amprobe Test Tools Service-Center (Adresse siehe)nachste Seite) zur Reparatur oder zum Umtausch eingesendet werden.

Reparaturen und Ersatz außerhalb des Garantiezeitraums - USA und Kanada

Für Reparaturen außerhalb des Garantiezeitraums in den Vereinigten Staaten und in Kanada werden die Geräte an ein Amprobe Test Tools Service-Center gesendet. Auskunft über die derzeit geltenden Reparatur-und Austauschgebühren erhalten Sie von Amprobe Test Tools oder der Verkaufsstelle.

In den USA: In Kanada:

Reparaturen und Austausch außerhalb des Garantiezeitraums - Europa

Geräte mit abgelaufener Garantie können durch den zuständigen Amprobe Test Tools-Distributor gegen eine Gebühr ersetzt werden. Ein Verzeichnis der zuständigen Distributen ist im Abschnitt „Where to Buy" (Verkaufsstellen) auf der Website www.amprobe.com zu finden.

Correspondenzanschrift für Europa*

79286 Glottertal, Deutschland

Tel.: [phone] - 0

*Nur Korrespondenz - keine Reparaturen und kein Umtausch unter dieser Anschrift. Kunden in Europa wenden sich an den zuständigen Distributor.)

GroBe LCD mit digitaler Doppelanzeige
2 Verlangerte Sonde fur muhelosen Zielzugang
Anschluss fur Stativbefestigung
EIN/AUS-Taste zum Einsatzen bzw. Ausschalten des Geräts
Hintergrundbeleuchtung fur muhelosen Betrieb in dunkler Umgebung
6 Temperature- (^ / ^) /Kalibrier-Taste

7 Datenhaltemodus-Taste zum Festhalten des letzten Messwerts
8 DP/WB-Taste (Dew Point = Taupunkt / Wet Bulb = Feuchtkugel)
RST/MIN/MAX-Taste zur Anzeige des niedrigsten bzw. hochsten Messwerts der derzeitigen Messung. Mit der Taste kann auch der Min/Max-Wert zusückgesetzt werden

1 Relative Luftfeuchtigkeit (Wertanzeige)
2 Temperatur, Feuchtkugel, Taupunkt (Wertanzeige)
3 Min/Max-Anzeiger
Taupunkt- und Feuchtkugel-Anzeiger
Anzeiger für schwache Batterie
Datenhaltemodusanzeiger
7 Luftfeuchtigkeitsanzeiger
8 Temperatureinheitsanzeiger

INHALT

Einführung. 5
Funktion 5

Strom ein/aus 5
Hintergrundbeleuchting 5
Temperatureinheitsauswahl 5
Messwert festhalten 5
Luft-/Taupunkt-/Feuchtkugel-Messung 5
Rst/Min/Max-Wert 5
Ruhemodusautomatik deaktivieren 5

Kalibrierung. 6
Fehlerbehebung 6

Eingeschaltet,chodekneineAnzeige. 6
Flimmernde Anzeige und dann keine Anzeige 6
Kalibierfehler 7
E 11. 7
E 33. 7
E 34

Spezifikationen 7

Standardzubehor 7

EINFUHRUNG

Das THWD-5 Psychrometer ist ein mikroprozessorbasiertes Messgerät für HVAC- und Anlagenwartungstechniker und -Ingenieure.

Das Gerät ist bedienerfreundlich für relative Luftfeuchtigkeits- und Temperaturmesswerte sowie Feuchtkugel- und Taupunktmessungen.

Die Min/Max-Funktionen verwenden, um die niedrigsten und hochsten gemessenen Werte aufzuzeichnen.

Das Gerät ist für mühelosen Zielzugang mit einer verlangerten Sonde ausgestattet und verfügt über eine große Doppel-LCD-Anzeige mit Hintergrundbeleuchtung.

Das THWD-5 bietet zudem Stativbefestigung auf der Rückseite des Geräts.

FUNKTION

Strom ein/aus

Die Ein/Aus-Taste (4) drücken, um das Messgerät ein- bzw. auszuschalten.

Das Messgerät schaltet nach 20 Minuten Inaktivität automatisch in den Ruhemodus.

Hintergrundbeleuchting

Die Hintergrundbeleuchtungstaste (5) drücken, um die Hintergrundbeleuchtung ein- bzw. auszuschalten. Sie bleibt 10 Sekunden eingeschaltet und schaltet sich dann aus.

Temperatureinheitsauswahl

Die Taste ^ C / F (6) im Normalmodus drucken, um zwischen ^ C und ^ F umzuschalten.

Messwert festhalten

Die Datenhaltemodus-Taste (7) im Normalmodus drücken, um den derzeitigen Messwert festzuhalten.

Die Taste erneut drücken, um die Funktion zu deaktivieren und mit kontinuierlichen Messungen fortzufahren.

Luft-/Taupunkt-/Feuchtkugel-Messung

Die DP/WB-Taste (8) drücken und zwei Sekunden gedrückt halten, um zwischen Lufttemperatur-, Taupunkt- und Feuchtkugel-Messung umzuschalten. (Nicht im Kalibriermodus verwenden.)

Rst/Min/Max-Wert

Die RST MN/MX-Taste (9) drücken und zwei Sekunden gedrückt halten, um diese Funktion zu aktivieren. Das Messgerät beginnnt Messwerte als niedrigste und hochste Werte der Messung auszuzeichnen. Die Taste wiederholt drücken, um die aufgezeichneten Min- und Max-Messwerte für relative Luftfeuchtigkeit und Temperatur zu durchlaufen. Die RST MN/MX-Taste drücken und zwei Sekunden gedrückt halten, um diese Funktion zu deaktivieren.

Die Taste drücken und mehr als eine Sekunden gedrückt halten, um die Min/Max-Werte zurückzusetzen.

Ruhemodusautomatik deaktivieren

Die EIN/AUS-Taste (4) + die Hold-Taste (7) gleichzeitig drücken, um das Messgerät mit deaktivierter Ruhemodusautomatik einzuschalten.

KALIBRIERUNG

Sicherstellen, dass das THWD-5 ausgeschaltet ist. Die Sonde des Messgerats in verlüssliche 1. 32,8% ige Salzösung platzieren. Die Tasten „Ein/Aus + F/C CAL +" gleichzeitig drucken und mehr als eine Sekunde gedrückt halten, um in den Kalibiermodus zu schalten.

3x.x% " blinkt auf der LCD (siehe Abb. 1). Nach 30 Minuten hört 3x.x% " auf zu blinken. 2.

Die Kalibrierung für „3x.x%“ ist jetzt abgeschlossen. Mit der Kalibrierung für „7x.x%“ fortfahren.

Abb. 1

Die Sonde aus der 32,8%igen Salzösung entfernen und in eine 75,3%ige 3. Salzösung platzieren.

Die RST MN/MX-Rücksetztaste drücken und mehr als eine Sekunde gedrückt halten, um in den „7x.x%“-Kalibiermodus zu schalten. „7x.x%“ blinkt auf der LCD. Nach 30 Minuten hört „7x.x%“ auf zu blinken.

Der Kalibrierprozess ist jetzt abgeschlossen.

Hinweis:

Automatische Ausschaltung ist während des Kalibrierverfahrens deaktiviert.

Um hohe Genauigkeit zu erzielen, muss die Kalibrierung bei 23 ± 2^ C ( 73 ± 2^ F ) in einem • Raum mit stetiger Luftströmung durchgeführt werden.

Falls der Wert mehr als 0,3% von 7x.x% bzw. 3x.x% abweicht, schlągt die Kalibrierung fehl (siehe Fehlerbehebung).

FEHLERBEHEBUNG

Eingeschaltet, jeder keine Anzeige

Sicherstellen, dass die Ein/Aus-Taste gedrückt und mehr als 100 ms gedrückt gehalten wird.

Sicherstellen, dass die Batterien eingelegt sind,GEN Kontakt haben und die Polaritat korrekt ist.

Die Batterien ersetzen einen neuen Versuch machen.

Flimmernde Anzeige und dann keine Anzeige

Prüfen, ob der Anzeiger für schwache Batterie angezeigt wird, bevor die Anzeige erlischt. Falls ja, die Batterien ersetzen.

• Das Messgerät durch gleichzeitiges Drucken der Ein/Aus-Taste und der Hold-Taste einschalten.

Kalibierfehler

Prüfen, ob der Anzeiger für schwache Batterie vor der Kalibrierung angezeigt wird. Falls ja, die Batterien ersetzen einen neuen Versuch machen.

Sicherstellen, dass die Sonde des Messgerats beim Eintauchen in die Salzlösung dicht-verschlossen ist.

Sicherstellen, dass die Temperatur der Außenluft 23 ± 2^ C beträgt und die Luftströmung stabil ist.

E 11

RH-Kalibrierfehler. Erneut kalibrierten.

E33

Schaltkreisfehler in RH-Messung. Das Messgerät zur Reparatur einsenden.

E 34

Schaltkreisfehler in Temperaturmesskanal. Das Messgerät zur Reparatur einsenden.

Hinweis: Wenn das Messgerät in Gebrauch ist, und die Sonde wird getrennt und wieder angeschlossen, wird bei Aktivierung von Min/Max Fehler „E 33" bzw. „E 34" angezeigt. Messgerät AUS- und EINSCHALTEN.

SPEZIFIKATIONEN

Bereich:

RH-Messung: 0 100%

Temperatur: -10~60 °C (14 bis 140 °F)

DP (Taupunkt): -73,4 bis 59,9 °C (-100,0 bis 139,8 °F)

WBT (Feuchtkugel): -13,4 bis 59,9 °C (7,88 bis 139,8 °F)

Genauigkeit:

RH: +/-3 % von 10-90 % (bei Kalibriertemperatur); +/-5 % für 0 bis 10 % und 90 bis 100 %.

Temperatur: + / - 0,6^(+ / - 1^)

Lagerungstemperatur: -20 °C bis 60 °C (-4 °F bis 140 °F)

Betriebstemperatur: 0^ bis 50^ (32 F bis 122 F)

Standardzubehör

1 THWD-5 Messgerät

1 Sonde an Verlängerungskabel

1 Bedienungshandbuch

• 1 Transportbehälter
  4 Batterien (LR3/AAA)

AMPROBE

THWD-5

Termoigrometro

Manuale d'uso

THWD5_Rev001

Mätare für relativluftfuktigkeit ochtemperatur

Anvandarhandbok

THWD5_Rev001

Relativ luftfuktigkeit: 0 100%

Temperatur: -10~60 °C (14 till 140 °F)

Daggpunkt: -73,4 till 59,9 °C (-100,0 till 139,8 °F)

Vattemperatur: -13,4 till 59,9 °C (7,88 till 139,8 °F)

Noggrannhet:
