BEDIENUNGSANLEITUNG TCPG 251E5 EINHELL

Art.-Nr.: 41.526.00 I.-Nr.: 21010

-2-

D

Gefahr!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihr den Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollenen, händigen Sie diese Bedienungsanleitung / Sicherheitshinweiseitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

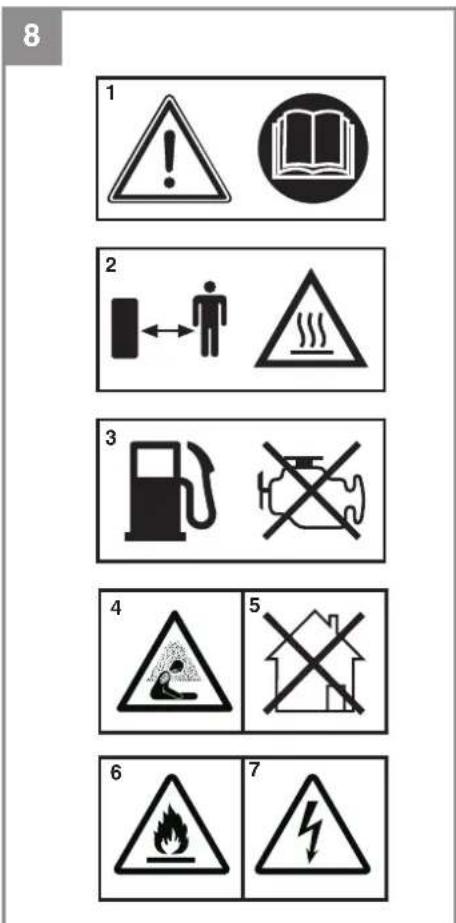

Erklärung der Hinweisscholder auf dem Gerät (Bild 8)

1. Gefahr! Bedienungsanleitung lessen.
2. Warnung! HeiBe Teile. Abstand halten.
3. Gefahr! Wahrend des Tankens Motor abstellen.
4. Gefahr! Die Abgase des Stromerzeugers sind gifting. Warnung vor Erstickungsgefahr.
5. Gefahr! Nicht in unbelufteten Räumen betreiben.
6. Warning vor feuergefährlichen Stoff en.
7. Warning vor elektrischer Spannung.

1. Sicherheitshinweise

Gefahr!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Es durrenf keine Veränderungen am Stromer-zeuger vorgenommen werden.
- Es dürfen für Wartung und Zubehör nur Originaile verwendet werden.
- Achtung: Vergütungsgefahr, Abgase, Kraftstoffe und Schmierstoffe sind gifting, Abgase)dürfen nicht eingeatmet werden.
- Kinder sind vom Stromerzeuger fernzuhalten
- Achtung: Verbrennungsgefahr, Abgasanlage und Antriebsaggregat nicht berühren
- Benutzten Sie einen geeigneten Gehorschutz, wenn Sie sich in der Höhe des Gerätes befinden.
Achtung: Benzin und Benzindampfe sind

leicht entzündlich bzw. explosiv.

Den Stromerzeuger nicht in unbelufteten, nicht in ausreichend belufteten, Räumen oder in leicht entflammarer Umgebung betrieben. Wenn der Generator in gut belufteten Räumen betrieben werden soll, müssen die Abgase über einen Abgasschlauch direkt ins Freie geleitet werden. Achting: Auch beim Betrieb eines Abgasschlauches konnen giftinge Abgase entweichen. Wegen der Brandgefahr,arf der Abgasschlauch niemals auf brennbare Stoffe gerichtet werden.
- Explosionsgesfahr: Den Stromerzeuger nimials in Räumen mit leicht entzündlichen Stoffen betreiben.
Die voreingestelle Drehzahl des Herstellers darf nicht verändert werden. Stromerzeuger oder angeschlossene Geräte können beschädigt werden.
- Wahlrend des Transports ist der Stromer-zeuger gegen Verrutschen und Kippen zu sichern.
Den Generator mindestens 1m entfernt von Wänden oder angeschlossenen Geräten aufstellen.
- Dem Stromerzeuger einen sicheren, ebenen Platz geben. Drehen und Kippen oder Standort-wechsel während des Betriebes ist verboten.
- Beim Transport und Lufttanken den Motor stets abschalten.
- Darauf achten, dass beim Auftanken kein Kraftstoff auf den Motor oder Auspuff verschüttet wird.
- Stromerzeuger niemals bei Regen oder Schneefall betreiben.
Den Stromerzeuger nie mit nassen Händen anfassen
Schützen Sie sich vor elektrischen Gefahren.
- Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlägerungskabel (H07RN.).
- Wenn Verlängerungsleitungen oder mobile Verteilnetze verwendet werden, dar der Widersstandswert 1,5 Ω nicht überschreiben. Als Richtwert gilt, dass die Gesamtlänge von Leitungen für einen Querschnitt von 1,5 mm² 60 m nicht überschreiben solte, bei einem Querschnitt von 2,5 mm² sollenn 100 m nicht überschritten werden.
An den Motor- und Generatoreinstellungen dürfen keine Veränderungen vorgenommen werden.
- Reparatur- und Einstellarbeiten **durch autorisiertes Fachpersonal ausgeführrt

D

werden.

• Nicht in der Höhe von offenem Licht, Feuer oder Funkenflug betanken, bzw. den Tank entleeren. Nicht rauchen!
• Berühren Sie keine mechanisch bewegten oder freißen Teile. Entfernen Sie keine Schutzabdeckungen.
  Die Geräte dürfen keiner Feuchtigkeit oder Staub ausgesetzt werden. Zulässige Umgebungs-temperatur -10 bis +40^ Höhe: 1000 m über NN, rel. Luftfeuchtigkeit: 90% (nicht kondensierend)
• Der Generator wird von einem Verbrennungsmotor angetrieben, der im Bereich des Auspuffs (auf der gegenüber liegenden Seite der Steck-dose) und Auspuffaustrits Hitze erzeugt. Meiden Sie die Höhe dieser Oberflächen wegen der Gefahr von Hautverbrennungen.
  Kraftstoff ist brennbar und keinent entzündlich. Nicht während des Betriebs befüllen.
• Einige Teile des Hubkolben-Verbrennungs-motors sind hei and konnen Verbrennungen hervorrufen. Die Warnhinweise auf dem Stromerzeugungsaggregat sind zu beachten.
• Wenn es in belufteten Räumen montiert ist, müssen zusammen Anforderungen an den Schutz vor Feuer und Explosion eingehalten werden.
  Vor der Anwendung sollen das Stromer-zeugungsaggregat und dessen elektrische Ausrüstung (einschließlich Leitungen und Steckerverbindungen) überprüft werden, um Sicherzustellen, dass kein Defekt vorliegt.
  Das Stromerzeugungsaggregatarfichtan andere Stromquellen angeschlssen werden, wie etwa an die Stromversorgung von Ener-gieversorgungsunternehmen. In besonderen Fällen,woeine Reserveverbindung an bestehende elektrische Systeme vorgesehen ist,darf dies nur durch einen qualifizierten Elektriker durchgefuhrt werden,der die Unterschiede zwischen der betriebenen Ausrüstung,diesdavonliche Stromnetz nutzt, und dem Betrieb des Stromerzeugungsaggregates berücksichtigt. Nach thisem Teil der ISO 8528 müssen die Unterschiede in der Betriebsanleitung angegeben werden.
• Infolge hoher mechanischer Belastungen sollenen nur strapazierfähige Gummischlauchleitungen (nach IEC 60245-4) oder gleichwertige Ausrüstung verwendet werden.
• Warning! Halten Sie sich an die Vorschriften zur elektrischen Sicherheit, die für den Ort gelten, an dem die Stromerzeugungsaggre

gate verwendet werden.

• Warning! Berücksichtigten Sie die Anforderungen und Vorsichtsmaßnahmen im Falle der Wiederversorgung einer Anlage durch Stromerzeugungsaggregate in Abhängigkeit von den Schutzmaßnahmen dieser Anlage und den anwendbaren Richtlinien.
  Stromerzeugungsaggregate sollenn nur bis zu ihrer Nennleistung unter den Nenn-Umgebungsbedingungen angewendet werden. Wenn die Anwendung des Stromerzeugungsaggregates unter Bedingungen erfolgt, die den Bezugsbedingungen nach ISO 8528-8, nicht entsprechen und wenn das Abkühlen des Motors oder Generators beeintrachtigt ist, z. B. als Ergebnis des Betriebs in eingeschrankten Bereichen, ist eine Verringerung der Leistung erforderlich. Es sollenn Informationen zur Verflugung gestellt werden, um den Anwender über die erforderliche Leistungsverringerung infolge higherer Temperaten, Aufstellungshöhe und Luftfeuchte im Vergleich zu den Bezugsbedingungen zu informieren.
• Bei den technischen Daten unter Schallleistungspegel (LWA) und Schalldruckpegel (LWM) angegebene Werte stellen Emissionspegel dar und sind nicht zwangslaufig sichere Arbeits-pegel. Da es einen Zusammenhang zwischen Emissions- und Immisionspegeln gibt, kann dieser nicht zuverlüssig zur Bestimmung eventuell erforderlicher, zusätzlicher Vorsichts-maßnahmen herangezogen werden. Einflussfaktoren auf den aktuellen Immisions-pegel der Arbeitskraft schreiben die Eigenschaften des Arbeitsraumes, andere Gerauschquellen, etc., wie z.B. die Anzahl der Maschinen und anderer angrenzender Prozesse und die Zeit-spanne, die ein Bediener dem Lärn ausgesetzt ist, ein. Ebenfalls kann der zulässige Immisions-pegel von Land zu Land abweichen. Dennoch wird diese Information dem Betreiber der Maschine die Möglichkeit bieten, eine bessere Abschätzung der Risiken und Gefährduren durchzuführen.
• Verwenden Sie keine elektrische Betriebsmittel (auch Veränderungskabel und Steckverbindungen), die fehlerhaft sind.
• elektrische Zuleitungen und angeschlossene Geräte müssen in einem einwandfrei den Zustand sein.
  Es durren nur Gerate angeschlossen werden, deren Spannungssangabe mit der Ausgangs-. spannung des Stromerzeugers überein

D

stimmt.

• Niemals den Stromerzeuger mit dem Stromnetz (Steckdose)verbinden.
  Die Leitungslangen zum Verbraucher sind möglichst kurz zu halten.
• verschmutztes Wartungsmaterial und Betriebsstoffe in einer davon vorgesehenen Sammelstelle abgeben
• Verpackungsmaterial, Metall und Kunststoff dem Recycling zuführen.

2. Gerätebeschreibung und Lieferumfang

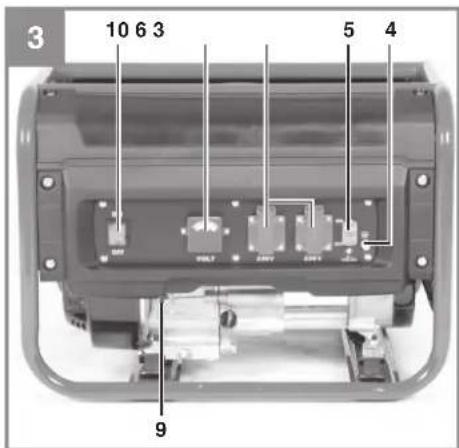

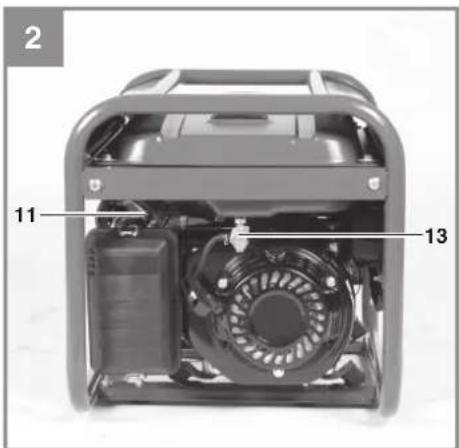

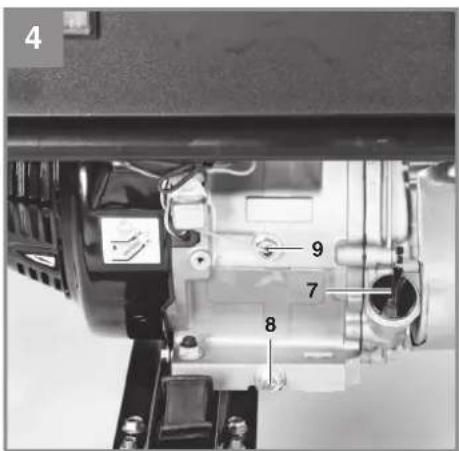

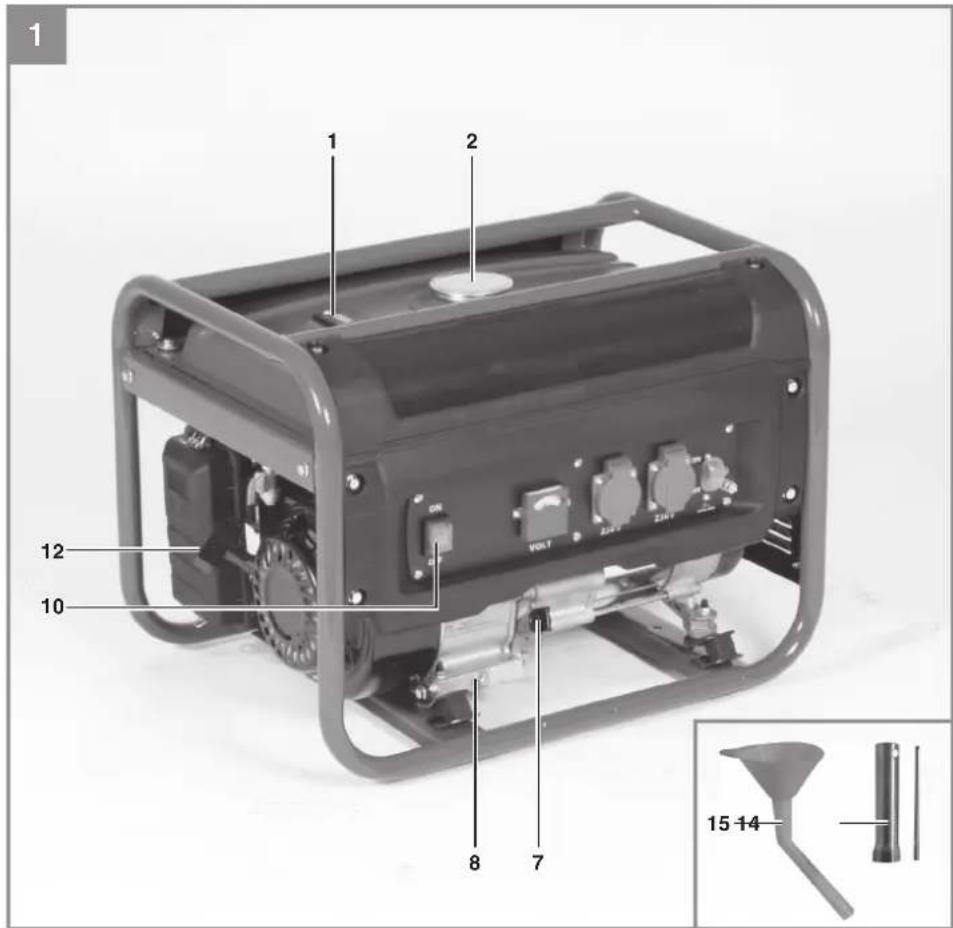

2.1 Gerätebeschreibung (Bild 1-3)

1Tankanzeige
2 Tankdeckel
3 2 × 230 V~ Steckdosen
4 Erdungsanschluss
5 Sicherheitsausloser 230 V
6 Voltmeter
7 Oleinfüllschraube
8 Olablassschraube
9 Oilmangelsicherung
10 Ein-/Ausschalter
11 Chokehebel
12 Reversierstarteinrichtung
13 Benzinhahn
14 Zündkerzenschlüssel
15 Oleinfulltrichter

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sichitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gultigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben.itte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

• Öffnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörsteile auf Transportschäden.
  Bewahren Sie die Verpackung nach Mochlich

keit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerat und Verpackungsmaterial sind kein Kinderspielzeug! Kinder)dufen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielien! Es besteht Verschluckungs- und Erstickungsgefahr!

Originalbetriebsanleitung

3. Bestimmungsgemäß Verwendung

Das Gerät ist für Anwendungen, welche einen Betrieb an einer 230 V~ Wechselspannungsquelie vorsehen, geeignet. Beachten Sie unbedingt die Einschränkungen in den Sicherheitshinweisen. Zweck des Generators ist der Antrieb von Elektrowerkzeugen und die Stromversorgung von Beleuchtungsquellen. Bei Haushaltsgeräten prüfen Sieitte die Eignung nach den jeweiligen Herstellerangaben. Fragen Siem Zweifel einen autorisierten Fachhandler des jeweiligen Gerätes.

Die Maschinearf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervogerufene Schaden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Generator: Synchron

Schutzart: IP23M

Dauerleistung P_pepp (S1): 2100 W/230 V~

Maximalleistung _max (S2 5 min): ...2300 W/230 V~

Maximalleistung P_max (2 min): ....2400 W/230 V~

Nennspannung U_nnn .. 2x230V~

Nennstrom I nnn: 9,1 A (230V~)

Frequenz F_peen: 50 Hz

Bauart Antriebsmotor: 4 Takt luftgeühlt

D

Hubraum: 208 cm³

Max. Leistung: 4,1 kW/5,6 PS

Kraftstoff: Benzin (E10)

Tankinhalt: 151

Motorol: ca. 0,6 l

Verbrauch bei 2/3 Last: ca. 1,1 l/h

Gewicht: 37 kg

Schaldruckpegel L.73,1dB(A)

Schalleistungspegel L_WA Unsicherheit K 96 dB (A)/1,88 dB(A)

Leistungsfaktor cos 1

Leistungsklasse: .G1

Temperatur max: 40°C

Max. Aufstellhöhe (iNN): 1000 m

Zündkerze: LGF7RTC

Betriebsart S1 (Dauerbetrieb)

Die Maschine kann dauerhaft mit der angegebenen Leistung betrieben werden.

Betriebsart S2 (Kurzzeitbetrieb)

Die Maschine darf kurzzeitig mit der angegebenen Leistung betrieben werden (5 min). Danach muss die Maschine eine Zeitspanne stillstehen, um sich nicht unzulässig zu erwärmen (5 min).

5. Vor Inbetriebnahme

5.1 Elektrische Sicherheit:

• elektrische Zuleitungen und angeschlossene Geräte müssen in einem einwandfrei zu stand sein.
• Es dürfen nur Geräte angeschlossen werden, deren Spannungsangabe mit der Ausgangs-. spannung des Stromerzeugers übereinstimmt.
• Niemals den Stromerzeuger mit dem Stromnetz (Steckdose) verbinden.
  Die Leitungslangen zum Verbraucher sind möglichst kurz zu halten.

5.2 Umweltschutz

• verschmutztes Wartungsmaterial und Betriebsstoffe in einer davon vorgesehenen Sammelstelle abgeben
• Verpackungsmaterial, Metall und Kunststoffe dem Recycling zuführen.

5.3 Erdung

Zur Ableitung statischer Aufl adungen ist eine Erdung des Gehäuses nöttig. Hierzu ein Kabel auf der einen Seite am Erdungsanschluss des Generators (Abb. 3/Pos. 4) und auf der anderen Seite mit einer externen Masse (z. B. Staberder) verbinden.

6. Bedienung

Achtung! Bei Erstinbetriebnahme muss Moto- renöl und Kraftstoff eingefüllt werden.

Kraftstoffstand prufen, eventuell nachfüllen
- Für ausreichende Belüfung des Geräts sorgen
Vergewissem Sie sich, dass das Zündkabel an der Zündkerze befestigt ist
Die unmittelbare Umgebung des Stromerzeugers begutachten
Eventuell angeschlossenes elektrisches Gerät vom Stromerzeuger trennen

6.1 Motor starten

• Benzinhahn (13) öffnen; hierfür den Hahn nach unten drehen
• Ein-/Ausschalter (10) auf Stellung "ON" brig-gen
• Chokehebel (11) auf Stellung | Ø | bringen
  Den Motor mit dem Reversiersteller (12) starten; hierfür am Griff kraftig anziehen. Sollte der Motor nicht gestartet haben, nochmals am Griff anziehen
• Chokehebel (11) nach dem Starten des Motors wieder zurückschieben.

Achtung!

Beim Starten mit dem Reversiersteller kann es durch plottzlichen Rücksschlag, verursacht durch den anlaufenden Motor, zu Verletzungen an der Hand kommt. Tragen Sie zum Starten Schutzhandschuhe.

6.2 Belasten des Stromerzeugers

Zu betriebende Geräte an die 230 V~ Steckdosen (3) anschließen

Achtung: These Steckdosen durren dauernd (S1) mit 2100W und kurzzeitig (S2) fur max. 5 Minuten mit 2300W oder fur max. 2 Minuten (bei kaltem Motor) mit 2400 W belastet werden.

Der Stromerzeuger ist für 230 V~ Wechselspannungsgerate geeignet

D

• Den Generator nicht an ein Haushaltsnetz anschließen, dadurch kann eine Beschädigung des Generators oder anderer Elektrogeräte im Haus verursacht werden.

Hinweis: Manche Elektrogeräte (Motorstichsagen, Bohrmschinen usw.) können einen higheren Stromverbrauch haben, wenn sie unter erschwerten Bedingungen eingesetzt werden. Manche Elektrogeräte (z. B. TV-Geräte, Computer,...) dürfen nicht mit einem Generator betriebenen werden.

Fragen Sie im Zweifelsfall beim Hersteller Ihres Gerätes nach.

6.3 Überlastungsschutz

Der Stromerzeuger ist mit Überlastschaft ausgestattet. Diese schaltet die jeweiligen Steckdosen bei Überlastung ab.

Achtung! Sollte dieser Fall auftreten so reduzieren Sie die elektrische Leistung, welche Sie dem Stromerzeuger entnahmen oder entfernen Sie defekte angeschlossene Geräte.

Achtung! Defekte Überlastschalter)durenur durch baugleiche Überlastschalter mit gleichen Leistungsdaten ersetzt werden. Wenden Sie sich hierfür an ihren Kundendienst.

6.4 Motor abstellen

Den Stromerzeuger kurz ohne Belastung lau- fen lessen, bevor Sie ihn abstellen, damit das Aggregat "nachkahlen" kann.
Den Ein-/Ausschalter (Abb. 1/Pos. 10) auf Stellung "OFF" bringen
Den Benzinhahn schlieBen.

7. Reinigung, Wartung, Lagerung und Ersatzteilbestellung

Stellen Sie vor allen Reinigungs- und Wartungsarbeiten den Motor ab undziehen Sie den Zündkerzenstecker von der Zündkerze.

Hinweis! Stellen Sie das Gerät sofort ab und wenden Sie sich an ihre Service Station:

• Bei ungewöhnlichen Schwingungen oder Gerauschen
• Wenn der Motor überlastet scheint oder Fehlzündungen hat

7.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese können die Kunststoffeile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.

7.2 Luftfi Iter

Beachten Sie hierzu auch die Service-Informationen.

• Luftfilter regelmäßig reinigen, wenn notig tauschen

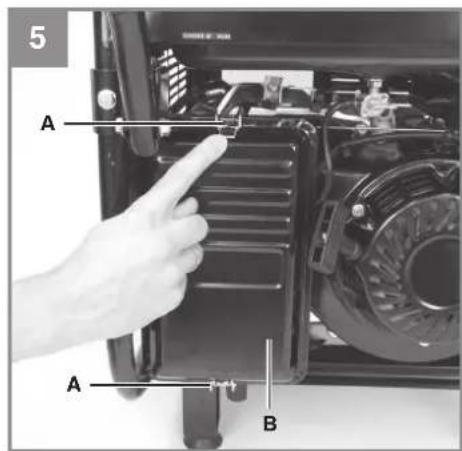

• Offnen Sie die beiden Klammern (Abb. 5/A) und entfernen Sie den Luftfilterdeckel (Abb. 5/B)

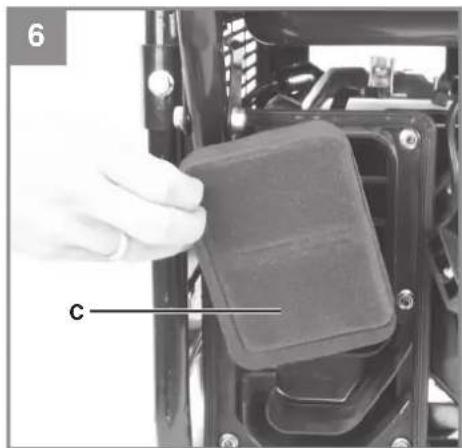

  Entnehmen Sie die Filterelemente (Abb. 6/C)
  Zum Reinigen der Elemente durrefkeine scharfen Reiniger oder Benzin verwendet werden.
  Die Elemente durch Ausklopfen auf einer flachen Fläche reinigen. Bei starker Verschmutzung mit Seifenlauge waschen, anschließend mit klarem Wasser ausspüssen und an der Luft trocknen halten.
• Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

7.3 Zündkerze

Überprüfen Sie die Zündkerze erstmals nach 10 Betriebsstunden auf Verschmutzung und reinigen Sie diese gegebenenfalls mit einer Kupferdrahtbürste. Danach die Zündkerze alle 50 Betriebsstunden warten.

• Ziehen Sie den Zündkerzenstecker mit einer Drehbewegung ab.

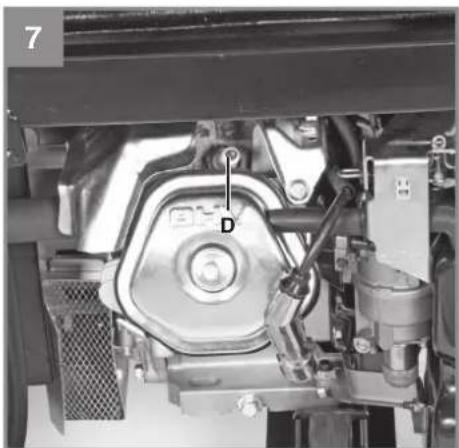

• Entferen Sie die Zündkerze (Abb. 7/D) mit dem beiliegenden Zündkerzenschlüssel
• Der Zusammenbau erfolgt in umgekehrter Reihenfolge

7.4 Olwechsel, Ölstand prüfen (vor jedem Gebrauch)

Der Motorölwechsel sollte bei betriebswarmen Motor durchgeführt werden.
Stromerzeugeraggregat auf geeigneter Unterglase leicht schrag gegen die Ölablassschrau

D

be abstellen.

• Oleinfüllschraube öffnen
• Olablassschraube öffnen und warmes Moto- renöl in einen Aufgangbehälter ablassen
  Nach Auslaufen des Altols Olablassschraubeschlieben und Stromerzeuger wieder eben aufstellen.
  Motoröl bis zur oberen Markierung des Ölmessstabs einnullen.
• Achtung: Ölmessstab zum Prufen des Ölstandes nicht einschrauben sondern nur bis zum Gewinde einstecken.
  Das Altol muss ordentlich entsorgt werden.

7.5 Olabschaltautomatik

Die Olabschaltautomatik spricht an, wenn zu weniger Motorölvorhanden ist. Der Motor kann in dieser Fall nicht gestartet werden oder stellt sich nach kurzer Zeit automatisch ab. Ein Starten ist erst nach Aufuff üllen von Motoröl (siehe Punkt 7.4) möglich.

7.6 Wartung

• Im Geräteinneren befinden sich keine zu wartenden Teile.

7.7 Lagerung

• Lassen Sie die Maschine abkühlen.(ca. 5:00, Minutes)
  Saubern Sie das auBere Gehause der Maschine.
  Bewahren Sie die Maschine an einem kalten, trockenen Platz außerhalb der Reichweite von Zündquellen und brennbaren Substanzen auf.

7.8 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollen folgende An-gaben gemacht werden;

Typ des Gerätes
Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preisende Info fienden Sie unter www.Einhell-Service.com

8. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte gehoren nicht in den Hausmull. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ichnen keine Sammelstelle besteht ist, sollen den Sie bei der Gemeindeverwaltung nachfragen.

9. Transport

• Verwenden Sie zum Transport den Handgriff und fahren Sie damit den Stromerzeuger.
• Transportieren Sie das Gerät nur am Transportgriff.
  Schützen Sie das Gerät gegen unerwartete Schläge bzw. Vibrationen.

D

10. Störungen beheben

Störung Mögliche Ursache Behebung
Motor kann nicht gestartet werden	Ölabschaltautomatik sprecht an Zündkerze verrußt kein Kraftstoff	Ölstand prüfen, Motoröl auf üllen Zündkerze reinigen, bzw. tauschen. Kraftstoff nachfüllen / Benzinhahn überprüften halten
Generator hat zu weniger oder keine Spannung	Regler oder Kondensator defect Überstromschutzschalter ausge-lösst Luftfliter verschmutzt	Fachhändleraufsuchen Schalter betätigten und Verbraucher verringgem Filter reinigen oder ersetzen

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmull!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getreten gesammelt werden und einer umwelt-gerechten Wiederverwertung zugeführten werden.

Recycling-Alternative zur Rücksendeauff ordierung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschaft- und Abfallgesetze durchfuhlrt. Nicht betroften sind den Altgeräten beigeufige Zubehornteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfaltigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.

Technische Änderungen vorbehalten

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-Partner, deren Kontakte Sie der Garantieurkunde entnehmer. Diese stehen Ohnen für alle Service-Belange wie Reparatur, Ersatzteil- und Verschleibteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei thisem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien besteht.

Kategorie Beispiel
Verschleibsteile*	Zündkerze, Luftfilter, Benzinfilter
Verbrauchsmaterial/Verbrauchsteile*
Fehlsteile

• nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzumelden.itte achten Sie auf eine genaue Fehlerbeschreibung und beantwerten Sie dazu in jedem Fall folgende Fragen:

• Hat das Gerät bereits einmal Funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät ihrer Meinung nach auf (Hauptsymptom)?

Beschreiben Sie diese Fehlfunktion.

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Solute这点 Gerät dessnoch einmal nicht einwandfrei Funktionieren, bedauern wir thishr und bitten Sie, sich an unseren Serviciedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch tefo-nisch uber die angegebene Servicerufnummer zur Verfugung. Für die Geltendmachung von Garantiansprüchen gilt folgenden:

1. These Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. tatsächliche Personen, die diesen Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufen seiner Neugeräte verspricht. Ihr gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ohnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler berufen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränk.itte beachten Si, dass unsere Geräte bestimmungsgemäß nicht fur den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

4. Schaden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind.

5. Schaden am Gerät, die durch missbrächliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) besteht sind.

6. Schäden am Gerät oder an Teilen des Gerats, die auf einen gebrauchsgemänen, üblichen oder sonstigen natürlichen Verschleib zurückzuführen sind.

7. Die Garantiezeit beträgt 24 Monate und beginnnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nach dem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwa eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

8. Für die Geltendmachung Ihres Garantieanspruches melden Sieitte das defekte Gerat an unter: www.Einhell-Service.com. Halten Sieitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugerats bereit. Gerate, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmoglichkeit ausgeschlossen. Ist der Defekt des Gerates von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerat zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch freme Defekte am Gerät, die vom Garantiumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerätitte an unsere Serviceadresse.

Für Verschleib-, Verbrauchs- und Fehlsteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

Einhell Service · Eschenstraße 6 · 94405 Landau/lsar (Deutschland)

Sehr geehrte Kundin,
sehr geehrter Kunde,

LIEBE MOGLICHMACHER,

wir haben das Ziel, alles davon zu tun, damit Sie mit Einhell all ihre Projekte möglich machen können. Aus thisem Grund ist Service bei uns geleitet Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und personlichen Ansprechpartners hat es sich der Einhell Service auf die Fahren geschrieben, Sie bei allen Fragen zu ihrem Produkt zu unterstützen. Dazu gehört ein beratendes Technikerteam, bis zu 10 Jahre Ersatzmittelverfügbarkeit, 24 Stunden Versandservice, eine leistungsfähige Reparatur-Organisation und ein flachendeckendes Service-Partnernetz.

Über unser Onlineportal www.Einhell-Service.com sind weitere unserer verfügbarbaren Services jetzt noch schneller und einfacher für Sie erreichen – rund um die Uhr, sieben Tage die Wonne.

Einhell Service

Eschenstraße 6

94405 Landau an der Isar

Telefon: [phone]

Telefax: 09951-959 1700

E-Mail: [e-mail]

Wir freuen uns auf ihren Besuch unter

GB

Danger!

Kapslingsklasse: IP 23M

Motorolie: Ca. 0,6 I

96 dB (A)/1,88 dB(A)

Effektfaktor cos 1

Effektklasse: .G1

Temperatur maks: 40°C

Maks. installationshjde (uNN): 1000 m

Taendrør: L LG F7RTC

Driftsmodus S1 (vedvarende drift)

Beskriv venligst fejlfunktionen.

DK/N

Garantibevis

Kære kunde!

Endast for EU-länder

4. Technische gegevens

Generator.. synchroon

Bescherming type: IP 23M

Continuvermogen P_nenn (S1): 2100 W/230 V~

Maximumvermogen _max (S2 5 min.): 2300 W/230 V~

Maximumvermogen _max 2min.): 2400 W/230 V~

Nominale spanning U_nern .. 2× 230V Nominale stroom I.91A (230V-)

Frequenie F_pore ： 50Hz

6.3 Beveiliging gegen overbelasting

96 dB (A)/1,88 dB(A)

Tehokerroin cos 1

Teholuokka: Gt

Lampotila kork.: 40°C

Stromerzeuger TC-PG 25/1/E5 (Einhell)

2014/29/EU
2005/32/EC_2009/125/EC

EU2015/1188

2014/35/EU
2006/28/EC
2014/30/EU
2014/32/EU
2014/53/EU
2014/68/EU
(EU)2016/426
Notified Body:
(EU)2016/425
2011/65/EU_EU)2015/863

区2006/42/EC

Annex IV

Notified Body: Rea. No.:

2000/14/EC_2005/88/EC

Annex V

Annex VI

Noise:measured LwA = 93.1 dB(A);guaranteed LyA = 96 dB(A)

P=4,1kW;L/0=cm Notified Body TIV SiD Industrie Service GmbH, Wessertorf, 100

Noullie Body: TUV SOD Ind 80686 Minchen (N.B. 0036)

X2012/46/EU_EU)2016/1628

Emission No.: e13'2016/1628'2016/1628SRA1/P'0256'00 (V)

Standard references: EN ISO 8528-13; EN 55012; EN 61000-6-1

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

Landau/Isar, den 21.08.2020

Andreas Weichselgartner/General-Manager
