BEDIENUNGSANLEITUNG BT-PS 600 EINHELL

Art.-Nr.: 10.915.00 I.-Nr.: 01012

Art.-Nr.: 10.915.01 I.-Nr.: 01012

EGS 2600 EGS 2600 GB

© Bitte Seite 2-3 ausklappen
GB Please pull out pages 2-3
⑤ Veuillez ouvrir les pages 2 à 3
© Gelieve bladzijden 2-3 te ontvouven
© Desdobre as páginas 2-3
Käännä sivut 2-3 auki
© Παρακαλούμε ανοίξτε τις σελίδες 2-3

1 6 1 5 3 2 7 4 8

2 2 1

3 1 2 3

4 1 2

D

Bitte lesen Sie die Gebrauchsanweisung sorgfältig durch und beachten Sie deren Hinweise. Machen Sie sich anhand dieser Gebrauchsanweisung mit dem Gerät, dem richtigen Gebrauch sowie den Sicherheitshinweisen vertraut.

1. Wichtige Hinweise!

• Kontrollieren Sie die Energiestation vor jeder Verwendung auf Beschädigung.
• Netzspannungswert (230V \~50Hz) einhalten.
• Bitte beachten Sie, daß beim unsachgemäßen Umgang mit Elektrogeräten Gefahren entstehen können, die möglicherweise von Kindern nicht erkannt werden.
• Halten Sie Kinder von der Kfz-Batterie und Energiestation fern.
• Defekte oder beschädigte Teile sollen sachgemäß durch eine Kundendienstwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Bedienungsanleitung angegeben ist. Beschädigte Schalter müssen bei einer Kundendienstwerkstatt ersetzt werden.
• Vor Regen, Spritzwasser und Feuchtigkeit schützen.
• Nicht auf geheizten Untergrund stellen.
• Bei Nichtgebrauch stets die Energiestation ausschalten.
• Beim Aufladen der Kfz-Batterie sowie beim Auffüllen von Säure bzw. Nachfüllen von destilliertem Wasser unbedingt eine Schutzbrille und säurefeste Handschuhe tragen! Es besteht durch die ätzende Säure erhöhte Verletzungsgefahr!
• Vorsicht! Batteriesäure ist ätzend. Säurespritzer auf Haut und Kleider sofort mit Seifenlauge abwaschen. Säurespritzer im Auge sofort mit Wasser spülen (15 min.) und Arzt aufsuchen.
• Beim Aufladen der Kfz-Batterie darf keine Kleidung aus synthetischen Stoffen getragen werden, um Funkenbildung durch elektrostatische Entladung zu vermeiden.

• Achtung! Flammen und Funken vermeiden. Beim Laden wird explosives Knallgas frei.

• Die Energiestation beinhaltet Bauteile, wie z.B. Schalter und Sicherung, die möglicherweise Lichtbogen und Funken erzeugen. Unbedingt auf gute Belüftung in der Garage oder Raum achten.

• Achtung! Bei stechenden Gasgeruch besteht akute Explosionsgefahr. Gerät nicht abschalten Ladezangen nicht entfernen. Raum sofort gut lüften. Kfz-Batterie von einem Kundendienst überprüfen lassen.
• Laden Sie nicht mehrere Batterien gleichzeitig.
• Laden Sie keine nicht ladefähigen Batterien.
• Beachten Sie die Hinweise des Kfz-Batterieherstellers.
• Angaben und Hinweise des Fahrzeugherstellers zum Batterieladen beachten.

Entsorgung

- Batterien: Nur über KFZ-Werkstätten, spezielle Annahmestellen oder Sondermüll-Sammelstellen. Erkundigen Sie sich in der örtlichen Gemeinde.

Wichtig!

• Die Energiestation ist mit einer wartungsfreien Akku-Batterie ausgestattet. Sie wird teilaufgeladen angeliefert.
• Vor der ersten Inbetriebnahme muß der Akku der Energiestation voll aufgeladen werden!
• Bei längerem Nichtgebrauch der Energiestation entlädt sich der Akku selbständig.
• Verwenden Sie zum Laden nur das mitgelieferte Netzteil.

Kompressor

• Reinigen Sie Ihre Kleidung nie mit Druckluft.
• Blasen Sie keine Personen oder Tiere mit Druckluft an.
• Halten Sie die Lüftungsschlitze frei von Verunreinigungen.
• Der Kompressor darf keinen Staub oder sonstige Verunreinigungen ansaugen.
• Benutzen Sie den Kompressor nicht für Hochdruckreifen wie z. B. Lkw-Reifen, Traktor- oder Anhängerreifen.
• Falls Sie mehrere Reifen füllen wollen, so lassen Sie den Kompressor zwischen den einzelnen Befüllungen jeweils etwa 10 Minuten abkühlen. Die maximale Gerätelaufzeit darf 10 Minuten nicht überschreiten.

Umweltschutz

Bitte denken Sie daran, daß Verpackungsmaterial, verbrauchte Batterien oder defekte Akkus nicht in den Haushaltsmüll gehören. Führen Sie diese stets ordungsgemäßer Entsorgung zu.

2. Lieferumfang:

1 Energiestation mit Kompressor
1 Lade-Netzteil
1 Verbindungskabel mit Zigarettenanzünder - Stecker
1 Ventil-Adapterset

3. Technische Daten:

Akku: 12 V / 17 Ah

Ausgangsspannungen/ 12 V/10 A über

max. Stromaufnahme: 1 Zigaretten-

anzündersteckdose

Starthilfe: 12 V / 600 A, max. 5 sec.

Netzteil: Nennspannung 230 V \~ 50 Hz

Ausgang Netzteil: Nennspannung: 12 V

Nennstrom: 1000 mA

Nennleistung: 12 VA

Lampe: 12V / 3 W

Kompressor: 12V / 18 bar

4. Laden der Energiestation

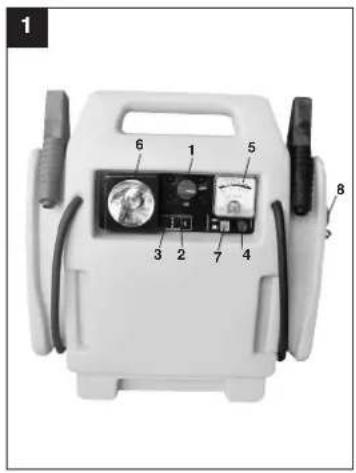

(Achtung! Den Ein-Ausschalter (Bild 1/ Pos. 1) in Stellung „OFF“ schalten.)

4.1 Laden der Energiestation mit Netzteil

1. Verbinden Sie die Anschlußleitung, des beiliegenden Netzteils, mit der Ladebuchse „RECHARGE“
   (Bild 1 / Pos. 2) des Gerätes.
2. Stecken Sie das Netzteil in eine Steckdose mit 230V \~ 50Hz. Die rote LED (Bild 1/Pos. 3) leuchtet.
3. Die Ladezeit beträgt etwa 30 Stunden.
4. Bei Betätigung des roten Tastknopfes (Bild 1/Pos. 4) zeigt Ihnen das eingebaute Voltmeter (Bild 1/Pos. 5) den Ladezustand des eingebauten Akkus an.

4.2 Laden der Energiestation mit Kfz-

Adapterkabel

Es ist möglich die Energiestation über den Kfz-Zigarettenanzünder zu laden.

ACHTUNG: Der Energiestationakku wird bis etwa 12 V geladen. Der Ladevorgang sollte nur während der Fahrt erfolgen, da die Autobatterie entladen wird. Starten Sie nie das Fahrzeug solange das Kfz-Adapterkabel an den Zigarettenanzünder angeschlossen ist.

- 12V Stecker des beiligenden Kfz-Adapterkabel in den Kfz-Zigarettenanzünder und das andere Ende in die Ladebuchse „Recharge“ der Energiestation stecken.

5. Ausgänge

Ausgang 12V über Zigarettenanzünderanschluß. 10 Ampere max.:

• Der 12V Ausgang ( Bild 1 / Pos. 8) ist max. mit 10A belastbar, d.h. Ihnen stehen max. 10A zur Verfügung.
• Achten Sie daher auf die Leistungs - und Stromaufnahmewerte des Verbrauchers, um die Energiestation nicht zu überlasten. Falls Ihnen nur die Leistungsdaten des Verbrauchers bekannt sind, können Sie den max. Strom sehr einfach berechnen.

Rechenbeispiel:

Verbraucher: 12V / 50W

Der Aufnahmestrom beträgt: 50W / 12V = 4,17A

• Das mitgelieferte Zigarettenanzünderkabel kann benutzt werden, um einen geeigneten Verbraucher anzuschließen.
• Um den 12V Ausgang zu benutzen, entfernen Sie die Schutzkappe und schließen Ihren Verbraucher an.

6. Betriebszeiten für mögliche

Verbraucher

Nachstehend sind typische 12 Volt Verbraucher aufgeführt. Die tatsächliche Betriebsdauer richtet sich nach dem tatsächlichen Aufnahmestrom des Gerätes sowie dem Ladezustand des Akkus.

D

Verbraucher Aufnahmestrom Voraussichtliche ununterbroche Betriebsdauer

Halogenlampe

(HL 12-55,

Art.Nr. 10.955.00) 4,5 A 4 h

Autostaubsauger 7 A 2,5 h

Fernseher m.

Sat-Empfänger 4 A 4,5 h

Kühlbox 4 A 4,5 h

12 V Tauchpumpe 4,5 A 4 h

Achten Sie auf die Spannungs- und Stromwerte der zu versorgenden Geräte, um die Energiestation nicht zu überlasten. Eine Überlastung kann zu eventueller Zerstörung des Gerätes führen.

7. Betätigung der Lampe

Um die Lampe einzuschalten gehen Sie wie folgt vor:

● Die Lampe (Bild 1/Pos. 6) wird durch den Schalter (Bild 1/Pos. 7) ein bzw. ausgeschaltet.

8. Starthilfe für das Kraftfahrzeug

• Die Ladekabel mit den Polzangen befinden sich auf der Geräteseite.
• Wenn Sie die Ladekabel nicht benötigen, nehmen Sie die Ladekabel nicht vom Gerät.
• Achtung! Kurzschlußgefahr bei Berührung der Polzangen.
• Die Energiestation kann nur bei teilentladener Kraftfahrzeugbatterie als Starthilfe verwendet werden. Dies bedeutet, Sie können nur eine begrenzte Kapazität in die Kraftfahrzeug-Batterie befördern.
• Zum Starten totalentladener Batterie ist die Energiestation nicht geeignet!

Die Starthilfeeinrichtung der Energiestation bietet bei Startschwierigkeiten, aufgrund fehlender Batteriekapazität in der Fahrzeugbatterie, eine

willkommene Hilfe.

Wir weisen darauf hin, dass die Fahrzeuge in der Standardausstattung bereits mit zahlreichen Elektronikbausteinen (wie z. B. ABS, ASR,

Einspritzpumpe, Bordcomputer und Autotelefon) ausgerüstet sind. Die erhöhte Startspannung und auftretende Spannungsspitzen können beim Startvorgang evtl. zu Defekten in den

Elektronikbausteinen führen. Folgeschäden durch Starthilfe verursacht, können nicht von der Produkthaftung gedeckt werden. Beachten Sie bitte die Hinweise in Bedienungsanleitungen für Auto, Radio, Autotelefon, usw.

Achtung! Nur bei vollgeladener Energiestation mit voller Kapazität können Sie einen Strom von 600 A 5 Sekunden lang entnehmen.

Anwendung der Energiestation bei Starthilfe:

1. Verbinden Sie die rote Leitung (+) der Energiestation mit dem PLUS-Pol (+) der Auto-Batterle.
2. Verbinden Sie die schwarze Leitung (-) der Energiestation mit der Fahrzeugmasse des Fahrzeuges, z. B. am Masseband oder einer anderen blanken Stelle am Motorblock, soweit wie möglich von der Batterie entfernt anklemmen, um das Zünden von möglicherweise entwickeltem Knallgas zu verhindern.
3. Der Schalter (Bild 1 / Pos. 1) muß bei Starthilfe in Stellung „ON“ gestellt werden.
4. Zündung einschalten, ca. 2 min warten. NICHT STARTEN!
5. Jetzt können Sie einen Startversuch des Motors bei angeschlossener Energiestation durchführen. Achten Sie darauf, daß der Startversuch nicht länger als 5 Sekunden dauert, da beim Starten ein sehr hoher Strom fließt.
6. Zuerst entfernen Sie die Polzange am Masseband (Minuspol).
7. Anschließend entfernen Sie bitte das Starthilfekabel vom PLUS-Pol (+) der Autobatterie.
8. Nach diesem Startversuch muß die Energiestation wieder geladen werden.

9. Batteriezustandskontrolle

Die Spannungsanzeige (Bild 1/Pos. 5) gibt Auskunft über den Zustand der Akku-Batterie. Bei Betätigung des roten Tastknopfes (Bild 1/Pos. 4) schlägt die Spannungsanzeige aus.

● Grün Der Akku Ist 50-100 %

• Gelb Der Akku ist 0-50 % voll und muß geladen werden
• Rot Der Akku ist total entladen. Dieser Zustand ist z. B. nach einem Starthilfevorgang möglich. Der Akku muß unbedingt aufgeladen werden. Wird das Gerät dennoch weiter benutzt, so kann es zur Schädigung des Akkus führen. Um die Lebensdauer des Akkus zu erhalten, sollten Sie den Akku einmal alle 3-5 Monate ungeachtet der Nutzung laden.

10. Wechseln der Lampe

Achtung! Die Lampe muß ausgeschaltet sein.

Zum Wechseln der Lampe gehen Sie bitte wie folgt vor:

1. Drücken Sie die Lampenabdeckung (Bild 1 / Pos. 6) seitlich etwas zusammen und ziehen Sie die Abdeckung nach vorne ab.
2. Drehen Sie die Lampe gegen den Uhrzeigersinn aus der Fassung.
3. Ersetzen Sie die Lampe durch den gleichen Typ (12V/0,3A).
4. Drehen Sie die Lampe im Uhrzeigersinn in die Fassung.
5. Drücken Sie die Lampenabdeckung (Bild 1 / Pos. 6) wieder auf.

11. 12 Volt Kompressor

11.1 Befüllen von Reifen

Hinweis! Benutzen Sie ein Luftdruckmeßgerät um den tatsächlichen Reifendruck zu prüfen. Unbedingt die Fahrzeuganleitung zum Befüllen des Reifens beachten.

1. Entfernen Sie die Ventilkappe vom Ventil.
2. Stecken Sie das Anschlußstück des

Kompressors vollständig auf das Ventil (Bild 2/Pos. 1).

1. Sichern Sie das Anschlußstück durch Umlegen des Verschlußhebels (Bild 2/Pos. 2).

11.2 Befüllen von Luftmatratzen usw.

Achtung! Aufgrund der Materialbeschaffenheit von Luftmatratzen, Schlauchbooten usw. ist keine genaue Angabe des Luftdrucks möglich. Achten Sie deshalb darauf, daß Sie diese Gegenstände nicht zu stark aufpumpen, da diese sonst platzen können.

• Wählen Sie den passenden Adapter aus und stecken Sie diesen in das Anschlußstück des Luftschlauches. Adapter 1 (Bild 3/Pos. 1): für Luftmatratzen Adapter 2 (Bild 3/Pos. 2): für Sportbälle Adapter 3 (Bild 3/Pos. 3): für Wasserbälle
• Sichern Sie das Anschlußstück durch Umlegen des Verschlußhebels (Bild 2/Pos. 2).

11.3 Inbetriebnahme des Kompressors

Achtung! Vor Inbetriebnahme des Kompressor lesen Sie bitte die unter Punkt 1. aufgeführten „Wichtige Hinweise“. Nach 10 Minuten Kompressorlaufzeit ist eine Abkühlpause von 10 Minuten notwendig.

• Vor dem Einschalten Druckmanometer (Bild 4 / Pos. 2) überprüfen.
• Zum Einschalten Ein- Ausschalter (Bild 4 /Pos. 1) auf I stellen.
• Zum Ausschalten Ein- Ausschalter (Bild 4 /Pos. 1) auf 0 stellen.

12. Wartung und Pflege

• Bei sämtlichen Reinigungs- und Wartungsarbeiten ist grundsätzlich die Energiestation auszuschalten und alle Anschlüsse vom Gerät zu entfernen.
• Verwenden Sie zur Reinigung der Oberfläche möglichst immer nur ein weiches trockenes Tuch und keine scharfen Lösungsmittel. Wenn unbedingt nötig, können Sie Schmutz mit einem nur leicht angefeuchteten Lappen beseitigen.

D

13. Reparatur

Bei eventuell auftretenden Störungen das Gerät nur von einem autorisierten Fachmann bzw. von einer Kundendienstwerkstatt überprüfen lassen.

14. Entsorgung

Gerät, Zubehör, und Verpackung sollten einer umweltgerechten Wiederverwertung zugeführt werden. Zum sortenreinen Recycling sind Kunststoffteile gekennzeichnet.

8

3. Technische gegevens :

Accu : 12 V / 17 Ah

Landauflaar, den 04.02.2002

Technische Leitung

Produkt-Management

Archivierung / For archives: 1091500-38-4155050-E

Notizen:

42

Notizen:

43

© GARANTIEURKUNDE

Die Garantiezeit beginnt mit dem Tag des Kaufes und beträgt 2 Jahre.

Die Gewährleistung erfolgt für mangelhafte

Ausführung oder Material- und Funktionsfehler.

Die dazu benötigten Ersatzteile und die

antfallende Arbeitszeit werden nicht berechnet.

Keine Gewährleistung für Folgeschäden.

Ihr Kundendienstansprechpartner

F GARANTIE EINHELL

Wir gewähren Ihnen zwei Jahre Garantie gemäß nachstehenden Bedingungen. Die Garantiezeit beginni jeweils mit dem Tag der Lieferung, der durch Kaufbeleg, wie Rechnung, Lieferchein oder deren Kople, nachzuweisen ist. Internal der Garantiezeit beseitigen wir alle Funktionsfehler am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

Ausschuß: Die Garantiezet bezieht sich nicht auf natürliche Abnutzung oder Transportschäden, lerner nicht auf Schäden, die infolge nichtbeachtung der Montageanleitung und nicht normemäßer Installation entstanden. Der Hersteller hattet nicht für indirekte Folge- und Vermögensschäden. Durch die Instandsetzung wird die Garantiezeit nicht emeuert oder verlängert, Bei Garantikanspruch, Stärungen oder Ersatzteilbedart werden Sie sich bitte an.

ISC GmbH · International Service Center

Info-Tel. [phone] (62 Ct/Min.) • Telefax 0 99 51-26 10 und 52 50

Service- und Infoserver: http://www.isc-gmbh.info

Technische Änderungen vorbehalten
