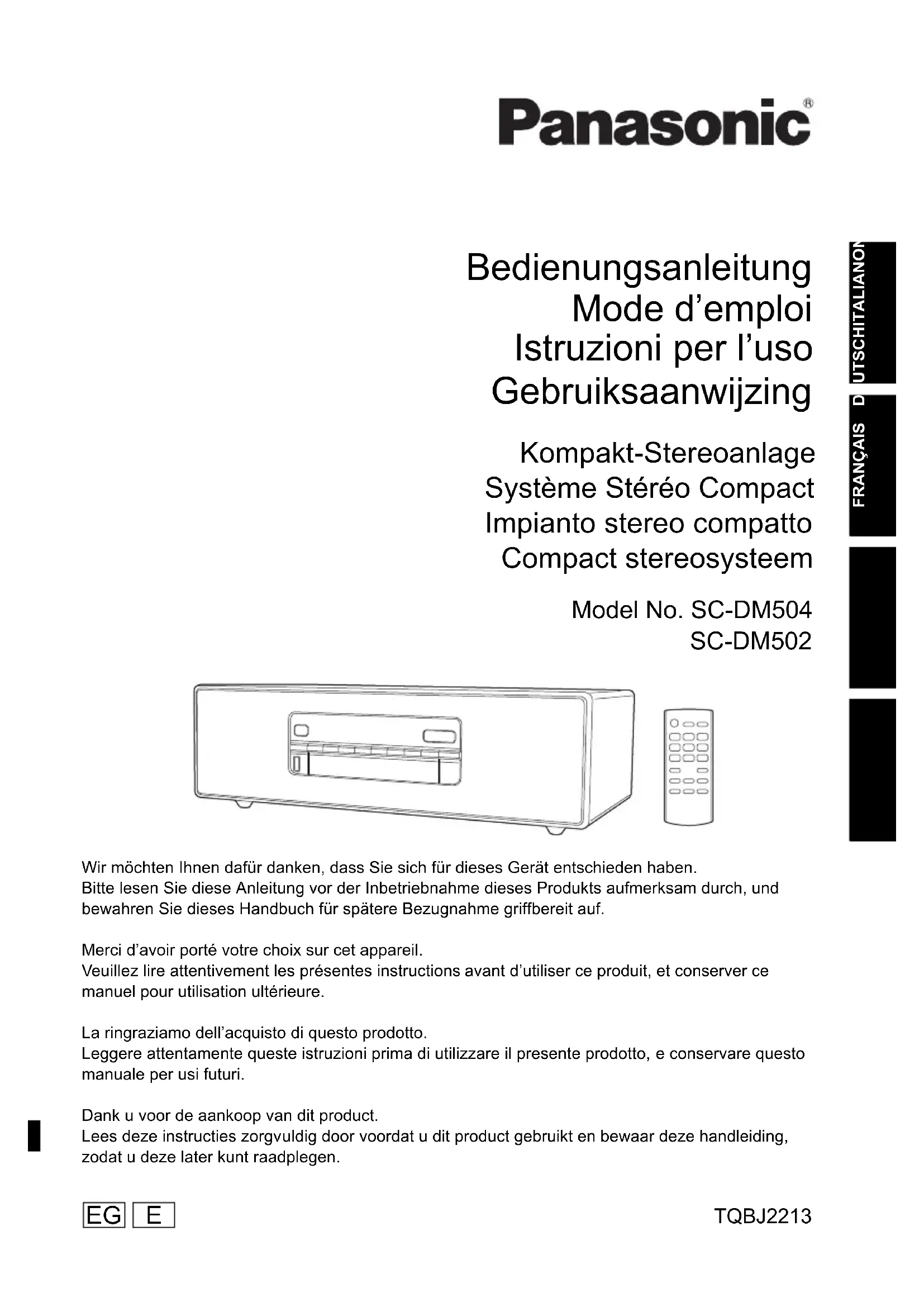

BEDIENUNGSANLEITUNG SCDM502 PANASONIC

-Betrieb............................................ 8 Steuerungen der Medienwiedergabe .............. 9 Wiedergeben von DAB/DAB+

• Wiedergabe von FM-Radio p. 12
• Auf einem externen Gerät wiedergegebene Musik hören p. 13
• Sound-Anpassung p. 14
• Uhr und Timer p. 14
• Sonstige p. 15
• Abspielbare Medien p. 16
• Pflege des Geräts und der Medien p. 16
• Fehlerbehebung p. 17
• Technische Daten Zubehör Überprüfen Sie bitte das mitgelieferte Zubehör vor Inbetriebnahme des Geräts. Hinweise zu Beschreibungen in dieser Bedienungsanleitung ≥ Seitenverweise werden dargestellt als “l ±±”. ≥ Sofern nicht anders angegeben, werden Bedienvorgänge mit der Fernbedienung beschrieben. Sie können auch die Bedienelemente an diesem Gerät verwenden, sofern sie denen an der Fernbedienung entsprechen. ∏ 1 Fernbedienung (N2QAYB001215) ∏ 1 Batterie für die Fernbedienung ∏ Für SC-DM504: 1 Netzkabel ∏ Für SC-DM502: 2 Netzkabel ∏ 1 DAB-Zimmerantenne p. 19

≥ Für SC-DM502: Bitte verwenden Sie das mitgelieferte Netzkabel, das sich für die Netzsteckdose eignet.≥ Das Netzkabel darf nicht für andere Geräte benutzt werden.≥ Stand der in dieser Bedienungsanleitung aufgeführten Produktnummern ist Dezember 2019. Änderungen jederzeit möglich. SC-DM502E-TQBJ2213_ger_fre_ita_dut.book 2 ページ ２０２０年１月９日　木曜日　午前１１時１６分DEUTSCH TQBJ2213

Sicherheitsmaßnahmen Gerät ≥ Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung: – Setzen Sie dieses Gerät weder Regen, noch Feuchtigkeit, Tropfen oder Spritzern aus. – Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, wie Vasen, auf dieses Gerät. – Das empfohlene Zubehör verwenden. – Entfernen Sie die Abdeckungen nicht. – Reparieren Sie dieses Gerät nicht selbst. Wenden Sie sich zur Wartung an qualifiziertes Kundendienstpersonal.

Lassen Sie keine Gegenstände aus Metall in dieses Gerät fallen. – Stellen Sie keine schweren Gegenstände auf dieses Gerät. Netzkabel ≥ Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung: – Gewährleisten Sie, dass die Spannung der Stromversorgung dem auf diesem Gerät angegebenen Wert entspricht. – Fügen Sie den Netzstecker vollständig in die Steckdose ein. – Ziehen Sie nicht an der Leitung, knicken Sie sie nicht und stellen Sie keine schweren Gegenstände darauf. – Fassen Sie den Stecker nicht mit nassen Händen an.

Fassen Sie den Stecker beim Herausziehen an seinem Korpus an. – Verwenden Sie keinen Netzstecker und keine Steckdose, die beschädigt sind. ≥ Der Netzstecker ist das trennende Gerät. Installieren Sie dieses Gerät so, dass der Netzstecker sofort aus der Wandsteckdose gezogen werden kann. Gerät ≥ Dieses Gerät verwendet einen Laser. Der Gebrauch von Steuerungen oder Einstellungen bzw. das Ausführen von anderen Vorgängen, als denen hier angegebenen, kann zu einer gefährlichen Belastung durch Strahlungen führen. ≥ Stellen Sie keine Quellen offener Flammen, z.B. brennende Kerzen, auf das Gerät. ≥ Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die durch die Benutzung von Mobiltelefonen verursacht werden. Sollte eine solche Störung festgestellt werden, sollte das Handy in größerer Entfernung zu diesem Gerät betrieben werden. ≥ Dieses Gerät ist für den Betrieb in Ländern mit gemässigtem Klima bestimmt. Aufstellung ≥ Stellen Sie dieses Gerät auf eine ebene Oberfläche. ≥ Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung: – Installieren oder positionieren Sie dieses Gerät nicht in einem Bücherregal, Einbauschrank oder einem sonstigen engen Raum. Stellen Sie eine gute Belüftung des Gerätes sicher. – Achten Sie darauf, die Entlüftungsschlitze des Gerätes nicht durch Gegenstände aus Papier oder Stoff zu blockieren, z.B. Zeitungen, Tischdecken und Vorhänge. – Setzen Sie dieses Gerät keinem direkten Sonnenlicht, hohen Temperaturen, starker Feuchtigkeit und übermäßigen Erschütterungen aus. Nicht unter folgenden Bedingungen verwenden ≥ Extrem hohe oder niedrige Temperaturen bei Gebrauch, Lagerung oder Transport ≥ Ersetzen des Akkus durch einen nicht korrekten Typ. ≥ Entsorgung von Batterien im Feuer oder in einem heißen Ofen oder mechanisches Quetschen oder Zerschneiden von Batterien, da dies zu einer Explosion führen kann ≥ Extrem hohe Temperatur und/oder extrem niedriger Luftdruck, da dies zu einer Explosion oder zum Austreten entzündlicher Flüssigkeiten oder Gase führen kann Batterie ≥ Explosionsgefahr bei falschem Anbringen der Batterie. Ersetzen Sie die Batterie nur durch den vom Hersteller empfohlenen Typ. ≥ Der Missbrauch der Batterien kann zu einem Auslaufen von Elektrolyt und einem Brand führen. – Entfernen Sie die Batterien, wenn Sie die Fernbedienung über längere Zeit nicht benutzen. Bewahren Sie sie an einem kühlen, dunklen Ort auf. – Niemals starker Hitze oder offenem Feuer aussetzen. – Lassen Sie die Batterie(n) nie längere Zeit in einem Auto mit geschlossenen Türen und Fenstern zurück, das direkter Sonneneinstrahlung ausgesetzt ist. – Nehmen Sie die Batterien nicht auseinander, und schließen Sie sie nicht kurz. – Laden Sie Alkali- oder Manganbatterien nicht wieder auf. – Verwenden Sie keine Batterien mit teilweise abgelöstem Mantel.

Wenden Sie sich zur Entsorgung der Batterien an die lokalen Behörden oder erfragen Sie die richtige Vorgehensweise zur Entsorgung. WARNUNG ACHTUNG SC-DM502E-TQBJ2213_ger_fre_ita_dut.book 3 ページ ２０２０年１月９日　木曜日　午前１１時１６分4 TQBJ2213 Konformitätserklärung (DoC) Hiermit erklärt “Panasonic Corporation”, dass dieses Produkt den grundlegenden Anforderungen sowie den anderen relevanten Vorschriften der Richtlinie 2014/53/EU entspricht. Kunden können eine Kopie der Original-Konformitätserklärung zu unseren RE-Produkten von unserem KE-Server herunterladen: http://www.ptc.panasonic.eu Kontaktadresse des zugelassenen Vertragsbüros: Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Deutschland Lizenz Die Symbole auf diesem Produkt (einschließlich Zubehör) haben die folgenden Bedeutungen: Wechselstrom Gerät der Klasse II (Doppelt isoliert konstruiert.) IEin Í Standby Art des drahtlosen Betriebs Betriebsfrequenz Maximale Leistung (dBm EIRP) Bluetooth

2402-2480 MHz 10 dBm Entsorgung von Altgeräten und Batterien Nur für die Europäische Union und Länder mit Recyclingsystemen Dieses Symbol, auf den Produkten, der Verpackung und/oder den Begleitdokumenten, bedeutet, dass gebrauchte elektrische und elektronische Produkte sowie Batterien nicht in den allgemeinen Hausmüll gegeben werden dürfen. Bitte führen Sie alte Produkte und verbrauchte Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu. Endnutzer sind in Deutschland gesetzlich zur Rückgabe von Altbatterien an einer geeigneten Annahmestelle verpflichtet. Batterien können im Handelsgeschäft unentgeltlich zurückgegeben werden. Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden. Für mehr Informationen zu Sammlung und Recycling, wenden Sie sich bitte an Ihren örtlichen Abfallentsorgungsdienstleister. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden. Hinweis für das Batteriesymbol (Symbol unten): Dieses Symbol kann in Kombination mit einem chemischen Symbol abgebildet sein. In diesem Fall erfolgt dieses auf Grund der Anforderungen derjenigen Richtlinien, die für die betreffende Chemikalie erlassen wurden. Die Bluetooth

-Wortmarke und -Logos sind eingetragene Markenzeichen von Bluetooth SIG, Inc. und jede Verwendung dieser Marken durch Panasonic Corporation erfolgt unter Lizenz. Andere Warenzeichen und Handelsnamen sind Eigentum der jeweiligen Inhaber. SC-DM502E-TQBJ2213_ger_fre_ita_dut.book 4 ページ ２０２０年１月９日　木曜日　午前１１時１６分DEUTSCH TQBJ2213

Fernbedienungsanleitung 1 Standby-/Ein-Schalter [Í/I], [Í] Mit diesem Schalter können Sie das Gerät in den/aus dem Standby-Modus schalten. Auch im Standby-Modus verbraucht das Gerät eine geringe Strommenge. 2 Fernbedienungs-Signalsensor Abstand: Max. 7 m direkt von der VorderseiteWinkel: ca. 30e links und rechts 3 Display 4 Anpassen der Lautstärke (0 (min) bis 50 (max)) 5 Auswählen der Audioquelle Auf diesem Gerät:≥ Halten Sie diese Taste gedrückt, um in den Kopplungsmodus zu wechseln (l 8) oder ein Bluetooth -Gerät zu entfernen (l 8).Auf der Fernbedienung:[ ]: “BLUETOOTH”[O, N SELECT]: 6 USB-Anschluss (l 7) 7 Direktwahl-Tasten zum Speichern oder Auswählen von Radiosendern ([1] bis [5]) (l 10, 12) 8 Disc-Fach ≥ Es dürfen sich keine Gegenstände vor dem Disc-Fach befinden. 9 Steuertasten für grundlegende Wiedergabefunktionen 10 Disc-Fach öffnen oder schließen 11 DEMO-Wiedergabemodus aktivieren (l 6) 12 Lautsprecher Diese Lautsprecher verfügen über keine magnetische Abschirmung. Platzieren Sie sie nicht neben Fernsehgeräten, Computern oder anderen magnetischen Geräten. 13 Dimmen Sie das Display. Drücken Sie die Taste erneut, um den Vorgang rückgängig zu machen. 14 Betreten des Setup-Menüs 15 Ändern Sie die angezeigten Informationen 16 Auswahl/OK 17 Sleep-Timer einstellen 18 Stummschalten des Tons Drücken Sie die Taste erneut, um den Vorgang rückgängig zu machen. “MUTE” wird auch rückgängig gemacht, wenn die Lautstärke geregelt oder das Gerät ausgeschaltet wird. 19 Menüeingabe aus dem Wiedergabemenü auswählen 20 Betreten des Sound-Menüs

SC-DM502E-TQBJ2213_ger_fre_ita_dut.book 5 ページ ２０２０年１月９日　木曜日　午前１１時１６分6 TQBJ2213 Anschlüsse 1 Schließen Sie die Antenne an. Dieses Gerät kann DAB/DAB+- und FM-Sender mit der DAB-Antenne empfangen.Drehen Sie die Antenne bei A um den Empfang zu verbessern. 2 Schließen Sie das Netzkabel an, nachdem alle anderen Anschlüsse hergestellt wurden.Dieses Gerät verbraucht auch etwas Strom (l 19), wenn es ausgeschaltet ist.≥ Ziehen Sie im Interesse der Energieeinsparung, den Stecker aus der Netzsteckdose, wenn Sie dieses Gerät für längere Zeit nicht verwenden.≥ Einige Einstellungen gehen verloren, wenn Sie die Verbindung zu diesem System trennen. Sie müssen diese Einstellungen erneut vornehmen. ≥ Kleben Sie die Antenne mit Klebeband in einer Position an die Wand oder Säule, in der die wenigsten Interferenzen auftreten.≥ Wenn der Radioempfang schlecht ist, verwenden Sie eine Außenantenne (nicht mitgeliefert). Verwendung der Fernbedienung Legen Sie die Batterie so ein, dass die Pole (i und j) mit denen in der Fernsteuerung übereinstimmen.Auf den Fernbedienungs-Signalsensor an diesem Gerät richten.≥ Um Interferenzen zu vermeiden, stellen Sie keine Objekte vor den Signalsensor. DEMO-Wiedergabe Dieses Gerät enthält integrierte Musik zur Klangdemonstration.Wiedergabe der Demo-Musik 1 Schalten Sie das Gerät ein. 2 Halten Sie [1/;, −DEMO] an diesem Gerät mindestens 2 Sekunden lang gedrückt, bis auf dem Display “WAIT FOR DEMO PLAY” erscheint.Die Demo-Musik wird ca. 1 Minute lang wiedergegeben. (Während der DEMO-Wiedergabe wird “DEMO PLAY” angezeigt.)Nachdem die Wiedergabe beendet ist, beendet dieses Gerät automatisch den DEMO-Wiedergabemodus.≥ Zum Beenden während der DEMO-Wiedergabe drücken Sie [∫].

Darauf achten, die Mutter fest anzuziehen.DAB-Innenantenne (mitgeliefert)Klebstreifen (nicht mitgeliefert) An eine NetzsteckdoseNetzkabel (mitgeliefert) (Alkali- oder Manganbatterie) SC-DM502E-TQBJ2213_ger_fre_ita_dut.book 6 ページ ２０２０年１月９日　木曜日　午前１１時１６分DEUTSCH TQBJ2213

Einlegen von Medien 1 Drücken Sie [<] an diesem Gerät, um das Disc-Fach zu öffnen. 2 Legen Sie eine CD mit der beschrifteten Seite nach oben ein. 3 Drücken Sie erneut [<], um das Disc-Fach zu schließen.Setzen Sie das USB-Gerät direkt ein. Verwenden Sie kein USB-Verlängerungskabel.≥ Wenn aufgrund eines angeschlossenen USB-Geräts [SELECT, s PAIRING] auf diesem Gerät schwer zugänglich ist, verwenden Sie die Fernbedienung. Alternativ können Sie bei Bedarf das USB-Gerät entfernen.≥ Bitte trennen Sie das USB-Gerät, wenn Sie es nicht mehr verwenden. ≥ Stellen Sie beim Wechseln des Gerätestandorts sicher, dass alle Medien entnommen wurden, und schalten Sie das Gerät in den Standby-Modus. Über Bluetooth

∫ Verwendetes Frequenzband ≥ Dieses System verwendet das 2,4 GHz Frequenzband. ∫ Zertifizierung dieses Geräts ≥ Dieses System entspricht den Frequenzbeschränkungen und wurde gemäß dem Frequenzrecht zertifiziert. Daher ist keine Drahtlosgenehmigung erforderlich.≥ Die unten genannten Handlungen sind in einigen Ländern strafbar:– Ein Auseinanderbauen oder Modifizieren des Systems.– Ein Entfernen der Spezifikationskennzeichnungen. ∫ Nutzungsbeschränkungen ≥ Die drahtlose Übertragung und/oder Nutzung mit allen mit Bluetooth ausgerüsteten Geräten kann nicht garantiert werden.≥ Alle Geräte müssen den durch Bluetooth SIG, Inc. festgelegten Standards entsprechen.≥ Je nach Spezifikationen und Einstellungen eines Gerätes, kann die Verbindung unter Umständen nicht hergestellt werden, oder einige Funktionen können sich unterscheiden.≥ Dieses System unterstützt Bluetooth -Sicherheitsfunktionen. Aber je nach Betriebsumgebung und/oder Einstellungen, ist diese Sicherheit möglicherweise nicht ausreichend. Übertragen Sie mit Vorsicht drahtlos Daten an dieses System.≥ Dieses System kann keine Daten an ein Bluetooth -Gerät übertragen. ∫ Einsatzbereich ≥ Verwenden Sie dieses Gerät bei einer maximalen Reichweite von 10 m. Die Reichweite kann je nach Umgebung, Hindernissen oder Interferenzen, abnehmen. ∫ Interferenz von anderen Geräten ≥ Dieses System kann aufgrund von Funkwelleninterferenzen nicht korrekt funktionieren und es können Störungen wie Rauschen und Tonsprünge auftreten, wenn dieses System zu nahe an anderen Bluetooth -Geräten oder Geräten aufgestellt ist, die das 2,4 GHz-Band verwenden.≥ Dieses System könnte nicht korrekt funktionieren, wenn die Funkwellen einer nahe gelegenen Sendestation, etc. zu stark sind. ∫ Verwendungszweck ≥ Dieses System ist nur für den normalen, allgemeinen Gebrauch gedacht.≥ Verwenden Sie dieses System nicht in der Nähe von Geräten oder in einer Umgebung, die gegenüber hochfrequenten Störungen empfindlich ist (Beispiel: Flughäfen, Krankenhäuser, Labors, etc). Einlegen einer CD Anschließen eines USB-Geräts Panasonic übernimmt keine Verantwortung für Daten und/oder Informationen, die während einer drahtlosen Übertragung gefährdet sind. SC-DM502E-TQBJ2213_ger_fre_ita_dut.book 7 ページ ２０２０年１月９日　木曜日　午前１１時１６分8 TQBJ2213 Bluetooth

-Betrieb Sie können den Sound vom Bluetooth

-Audiogerät drahtlos von diesem Gerät anhören. ≥ Wegen Details siehe Bedienungsanleitung des Bluetooth

-Geräts. Vorbereitung ≥ Schalten Sie die Bluetooth

-Funktion des Geräts ein und stellen Sie das Gerät in der Nähe des Geräts auf. ∫ Koppeln mit Bluetooth

-Geräten 1 Drücken Sie [ ], um “BLUETOOTH” auszuwählen. ≥ Wird “PAIRING” auf dem Display angezeigt, gehen Sie zu Schritt 3. 2 Drücken Sie [PLAY MENU], um “PAIRING” auszuwählen. Drücken Sie dann [OK]. ≥ Halten Sie alternativ [SELECT, s PAIRING] am Gerät gedrückt. 3 Wählen Sie “SC-DM504” oder “SC-DM502” im Bluetooth

-Geräts aus. ≥ Die MAC-Adresse (eine für jedes System eindeutige Zeichenkette) wird möglicherweise angezeigt, bevor “SC-DM504” oder “SC-DM502” angezeigt wird.≥ Der Name des angeschlossenen Geräts wird einige Sekunden lang am Display angezeigt. 4 Starten Sie die Wiedergabe auf dem Bluetooth

-Gerät. ∫ Anschluss eines gekoppelten Bluetooth

-Geräts 1 Drücken Sie [ ], um “BLUETOOTH” auszuwählen. ≥ “READY” wird auf dem Display eingeblendet. 2 Wählen Sie “SC-DM504” oder “SC-DM502” im Bluetooth

-Geräts aus. ≥ Der Name des angeschlossenen Geräts wird einige Sekunden lang am Display angezeigt. 3 Starten Sie die Wiedergabe auf dem Bluetooth

≥ Bei Aufforderung zur Eingabe des Zugangsschlüssels “0000” eingeben.≥ Mit diesem Gerät können Sie bis zu 8 Geräte registrieren. Wird ein 9. Gerät angekoppelt, wird das Gerät, das am längsten nicht verwendet wurde, ersetzt.≥ Dieses Gerät kann nur mit einem Gerät auf einmal verbunden werden.≥ Wird “BLUETOOTH” als Quelle ausgewählt, versucht dieses Gerät automatisch, den Anschluss an das zuletzt angeschlossene Bluetooth -Gerät herzustellen. (“LINKING” wird während des Vorgangs auf dem Display angezeigt.) Wenn der Anschlussversuch nicht gelingt, versuchen Sie erneut eine Verbindung herzustellen. Sie können den Übertragungsmodus ändern, um der Übertragungs- oder Tonqualität Vorrang zu geben. Vorbereitung ≥ Drücken Sie [ ], um “BLUETOOTH” auszuwählen. ≥ Ist bereits ein Bluetooth

-Gerät angeschlossen, dieses abtrennen. 1 Drücken Sie wiederholt [PLAY MENU], um “LINK MODE” auszuwählen. 2 Betätigen Sie [3, 4], um den Modus auszuwählen und dann [OK]. MODE 1: Betonung der Konnektivität MODE 2: Betonung der Klangqualität

≥ Wählen Sie “MODE 1” wenn der Sound unterbrochen wird.≥ Wenn Sie mit dieser Funktion Videoinhalte ansehen, sind Video- und Audioausgabe möglicherweise nicht synchron. Wählen Sie in diesem Fall “MODE 1” aus.≥ Die werkseitige Standardeinstellung ist “MODE 2”. Ist die Eingangsstufe vom Bluetooth

-Gerät zu niedrig, ändern Sie die Einstellung der Eingangsstufe. Vorbereitung ≥ Anschluss eines Bluetooth

-Geräts. 1 Drücken Sie wiederholt [PLAY MENU], um “INPUT LEVEL” auszuwählen. 2 Betätigen Sie [3, 4], um die Stufe auszuwählen und dann [OK]. “LEVEL 0” ,. “LEVEL i1” ,. “LEVEL i2” ^----------------------------------------------------J

≥ Wählen Sie “LEVEL 0”, wenn der Klang verzerrt ist.≥ Die werkseitige Standardeinstellung ist “LEVEL 0”. 1 Während ein Bluetooth

-Gerät angeschlossen ist: Drücken Sie wiederholt [PLAY MENU], um “DISCONNECT?” auszuwählen. 2 Drücken Sie [3, 4] zur Auswahl von “OK? YES” und drücken Sie dann [OK].

≥ Sie können die Verbindung zum Bluetooth -Gerät auch trennen, indem Sie [SELECT, s PAIRING] am Gerät gedrückt halten.≥ Das Bluetooth -Gerät wird abgeschaltet, wenn eine andere Audioquelle (z. B., “CD”) ausgewählt wird. Verbindung über das Bluetooth

Übertragungsmodus Bluetooth

-Eingangspegel Entfernen eines Bluetooth

Steuerungen der Medienwiedergabe Die folgenden Kennzeichen geben die Verfügbarkeit der Funktion an.Vorbereitung≥ Schalten Sie das Gerät ein.≥ Geben Sie das Speichermedium ein oder schließen Sie das Bluetooth -Gerät an. (l 7, 8) 1 Wählen Sie die Audioquelle aus. CDs: Drücken Sie mehrfach [O, N SELECT], um “CD” auszuwählen.USB-Gerät: Drücken Sie mehrfach [O, N SELECT], um “USB” auszuwählen.Bluetooth -Gerät:Drücken Sie [ ], um “BLUETOOTH” auszuwählen.(Wenn Sie dieses Gerät auswählen, drücken Sie [SELECT, s PAIRING].) 2 Drücken Sie [1/;], um mit der Wiedergabe zu beginnen.Grundbedienung ∫ Zum Anzeigen von Informationen ([CD], [USB], [BLUETOOTH]) Sie können Track, Künstler, Namen des Albums, Dateityp, Abtastfrequenz, Bitrate und weitere Informationen ansehen. (Die Informationen variieren je nach Audioquelle.)Wiederholt [DISPLAY] betätigen.z.B. [USB] (MP3)

≥ Zur Verwendung der Fernbedienung dieses Geräts mit einem Bluetooth -Gerät muss das Bluetooth -Gerät AVRCP (Audio Video Remote Control Profile) unterstützen.Je nach dem Status des Geräts könnten einige Steuerungen nicht möglich sein.≥ Maximale Anzahl darstellbarer Zeichen:ca. 32≥ Dieses System unterstützt die Versionen 1 und 2 der ID3 Tags.≥ Nicht unterstützte Textdaten werden gar nicht oder in anderer Form angezeigt.Wählen Sie den Wiedergabemodus. 1 Drücken Sie wiederholt [PLAY MENU], um “PLAYMODE” oder “REPEAT” auszuwählen. 2 Drücken Sie [3, 4] zur Auswahl der Einstellung und drücken Sie dann [OK]. ≥ Bei Wiedergabe im Zufallsmodus kann nicht zu Tracks gesprungen werden, die bereits wiedergegeben wurden.≥ Der Modus wird abgebrochen, wenn Sie das Einschubfach für Discs öffnen oder das USB-Gerät entfernen.[CD]: CD-Audio im CD-DA-Format oder CD mit MP3-Dateien (l 16) [USB]: USB-Geräte mit MP3-Dateien (l 16) [BLUETOOTH]: Angeschlossenes Bluetooth -Gerät (l 8) Einfache Wiedergabe

[CD], [USB], [BLUETOOTH]) Stopp Drücken Sie [∫].≥ [USB]: Die Stelle wird gespeichert und “RESUME” wird angezeigt. ≥ [USB]: Drücken Sie zweimal [∫], um die Wiedergabe vollständig zu beenden.Pause Drücken Sie [1/;].Drücken Sie erneut, um die Wiedergabe fortzusetzen. Überspringen Drücken Sie [:/6] oder [5/ 9], um einen Track zu überspringen.[CD] (MP3), [USB] Drücken Sie [3] oder [4], um das Album zu überspringen.Suchlauf Halten Sie während der Wiedergabe/ Pause [:/6] oder [5/9] gedrückt. “A”: Nummer des MP3-Albums. “T”: Nummer des MP3-Titels. (“ ” steht für eine Zahl.) Wiedergabemodi ([CD], [USB]) PLAYMODE OFF PLAYMODEUnterbricht die Wiedergabemodus-Einstellung.1-TRACK Nur der gewählte Titel wird abgespielt.≥ “1”, “ ” wird angezeigt.(Zum gewünschten Track springen.)1-ALBUM Es wird nur das ausgewählte Album wiedergegeben. ≥ Drücken Sie [3] oder [4] zur Auswahl des Albums.≥ “1”, “ ” wird angezeigt.RANDOM Spielt die Inhalte in zufälliger Reihenfolge ab.≥ “RND” wird angezeigt.1-ALBUM RANDOMDie Titel des ausgewählten Albums werden im Zufallsmodus wiedergegeben. ≥ Drücken Sie [3] oder [4] zur Auswahl des Albums.≥ “1”, “ ”, “RND” wird angezeigt.REPEATON REPEAT Schaltet den Wiederholungsmodus ein. ≥ “`” wird angezeigt. OFF REPEATSchaltet den Wiederholungsmodus aus. SC-DM502E-TQBJ2213_ger_fre_ita_dut.book 9 ページ ２０２０年１月９日　木曜日　午前１１時１６分10 TQBJ2213 Wiedergeben von DAB/DAB+ Vorbereitung ≥ Überprüfen Sie, ob die DAB-Antenne angeschlossen ist. (l 6) ≥ Schalten Sie das Gerät ein. ≥ Drücken Sie wiederholt [O, N SELECT] zur Auswahl von “DAB+”. Um DAB/DAB+-Übertragungen anzuhören, müssen die verfügbaren Sender in diesem Gerät gespeichert werden. ≥ Dieses Gerät startet automatisch den “DAB AUTO SCAN” und speichert die in Ihrer Region verfügbaren Sender, wenn Sie erstmals “DAB+” auswählen.

≥ “SCAN FAILED” wird angezeigt, wenn der automatische Scanvorgang nicht erfolgreich war. Suchen Sie den Standort mit dem besten Empfang (l 11, “Zum Überprüfen oder Verbessern der Signalempfangsqualität”) und führen Sie den Scan der DAB/DAB+-Sender erneut aus. ∫ Zum erneuten Scannen der DAB/ DAB+-Sender Wenn neue Sender hinzugefügt werden oder wenn die Antenne bewegt wurde, den automatischen Scanvorgang durchführen. 1 Drücken Sie [PLAY MENU], um “AUTO SCAN” auszuwählen. Drücken Sie dann [OK]. 2 Während “START ?” blinkt, Drücken Sie [OK].

Beim Aktualisieren des Radiosender-Speichers per automatischem Scanvorgang werden die voreingestellten Sender gelöscht. Wiederholen Sie die Voreinstellung ( unten)

1 Drücken Sie wiederholt [PLAY MENU], um “TUNE MODE” auszuwählen. 2 Drücken Sie [3, 4], um “STATION” auszuwählen. Drücken Sie dann [OK]. 3 Drücken Sie [:/6] oder [5/9] zum Auswählen des Senders. Sie können bis zu 20 DAB/DAB+ Kanäle einstellen. Die Kanäle 1 bis 5 werden auf diesem Gerät unter [1] bis [5] gespeichert. (l rechts, “Ändern der Sender, die unter [1] bis [5] gespeichert sind”)

Während des Hörens einer DAB/DAB+-Übertragung Drücken Sie [OK]. 2 Drücken Sie [3, 4], um die gewünschte voreingestellte Kanalnummer auszuwählen und dann [OK].

≥ Sie können keine Sender voreinstellen, wenn der Sender nicht überträgt oder der Secondary Service ausgewählt ist.≥ Der Sender, der den Kanal belegt, wird gelöscht, wenn ein anderer Sender auf diesem Kanal voreingestellt wird. (Auf diesem Gerät) Sie können ohne großen Aufwand die Sender ändern, die unter [1] bis [5] gespeichert sind. Während des Hörens einer DAB/DAB+-Übertragung drücken Sie [OK]. Halten Sie eine der Zahlen [1] bis [5] gedrückt, bis “P ” auf dem Display angezeigt wird. (“ ” steht für eine Zahl.)

≥ Wenn Sie die unter [1] bis [5] gespeicherten Sender ändern, werden auch die Kanäle 1 bis 5 entsprechend dieser Sender geändert. 1 Drücken Sie wiederholt [PLAY MENU], um “TUNE MODE” auszuwählen. 2 Drücken Sie [3, 4], um “PRESET” auszuwählen. Drücken Sie dann [OK]. 3 Drücken Sie [:/6] oder [5/9] zum Auswählen des Senders. ≥ Sie können Kanal 1 bis 5 wählen, indem Sie eine der Zahlen von [1] bis [5] an diesem Gerät drücken. ≥ Vergewissern Sie sich, dass die Sender bereits manuell voreingestellt wurden, um nach Voreinstellung auszuwählen.≥ Um weitere voreingestellte Sender hinzuzufügen, den Sender nach den Methoden auswählen, die unter “Anhören der gespeicherten Sender” (l links) genannt werden. Einige DAB/DAB+-Sender bieten Zusatzdienste an. Bietet der Sender, den Sie hören, einen Secondary Service, wird “ ” angezeigt. 1 Während “ ” angezeigt wird, Drücken Sie wiederholt [PLAY MENU], um “DAB SECONDARY” auszuwählen. 2 Drücken Sie [3, 4], um den Secondary Service auszuwählen und dann [OK].

≥ Die Einstellung begibt sich zurück in den Primary Service, wenn Änderungen vorgenommen werden (z. B. wenn der Sender gewechselt wird). Speichern von Sendern Anhören der gespeicherten Sender Voreinstellung DAB/DAB+ der Sender Ändern der Sender, die unter [1] bis [5] gespeichert sind Anhören voreingestellter DAB/ DAB+-Sender Wiedergabe von Zusatzdiensten SC-DM502E-TQBJ2213_ger_fre_ita_dut.book 10 ページ ２０２０年１月９日　木曜日　午前１１時１６分DEUTSCH TQBJ2213 Betätigen Sie [DISPLAY] zum Ändern des Displays.Die Information wird im Display durchlaufen.Jedes Mal, wenn Sie die Taste drücken:Umfasst die DAB/DAB+-Übertragung Zeitinformationen, wird die Uhr dieses Geräts automatisch auf die richtige Zeit gestellt. 1 Drücken Sie wiederholt [PLAY MENU], um “AUTO CLOCK ADJ” auszuwählen. 2 Drücken Sie [3, 4] zur Auswahl von “ON ADJUST” und drücken Sie dann [OK]. ≥ Wählen Sie “OFF ADJUST”, um die automatische Uhreinstellungsfunktion abzuschalten.Um die Signalempfangsqualität zu überprüfen, muss mindestens ein Frequenzblock erfolgreich gespeichert worden sein.≥ Wenn “SCAN FAILED” angezeigt wird, nachdem “DAB+” ausgewählt wurde oder ein automatischer Scanvorgang erfolgt ist, fahren Sie mit “Manuelle Senderwahl 1 Frequenzblock” fort (l unten).≥ Wurden bereits Sender in diesem Gerät gespeichert, fahren Sie mit “Überprüfen der DAB/DAB+-Signalempfangsqualität” fort (l rechts). ∫ Manuelle Senderwahl 1 Frequenzblock Verwenden Sie diese Funktion, um einen Frequenzblock zu scannen, nachdem die Position der DAB-Antenne eingestellt wurde.VorbereitungNotieren Sie sich einen Frequenzblock, der in Ihrer Region empfangen werden kann (z. B., 12B 225,648 MHz). 1 Während “SCAN FAILED” angezeigt wird die Position der DAB-Antenne einstellen. 2 Drücken Sie wiederholt [PLAY MENU], um “MANUAL SCAN” auszuwählen. 3 Drücken Sie [3, 4] zur Auswahl des Frequenzblocks, der in Ihrer Region empfangen werden kann und dann [OK]. ≥ Sind die Sender gespeichert, begeben Sie sich zu “Zum erneuten Scannen der DAB/DAB+-Sender”, um Sender auf anderen Frequenzblöcken zu speichern. (l 10)≥ Wird “SCAN FAILED” immer noch eingeblendet, die Schritte 1 bis 3 wiederholen, bis eine Station gespeichert ist. Verbessert sich die Situation nicht, versuchen Sie es mit einer DAB-Außenantenne oder wenden Sie sich an Ihren Händler. ∫ Überprüfen der DAB/ DAB+-Signalempfangsqualität 1 Während der Wiedergabe von DAB/ DAB+-Übertragungen:Drücken Sie wiederholt [PLAY MENU] zur Auswahl von “SIGNAL QUALITY” und drücken Sie dann [OK].≥ Der augenblickliche Frequenzblock wird eingeblendet und dann die Empfangsqualität angegeben. 2 Ist die Signalempfangsqualität schlecht, die Antenne in eine Position bewegen, in der die Empfangsqualität sich verbessert. 3 Um mit der Kontrolle der Qualität anderer Frequenzblöcke fortzufahren: Drücken Sie erneut [3, 4] und wählen Sie die gewünschte Frequenz. 4 Drücken Sie [OK] zum Beenden.

≥ Wurde die Antenne eingestellt, einen automatischen Scanvorgang durchführen und den Senderspeicher aktualisieren. (l 10) Display Dynamische Kennzeichnung:Informationen zur SendungPTY-Anzeige: ProgrammtypGruppen-Kennzeichnung:Name der GruppeFrequenzanzeige: Der Frequenzblock und die Frequenz werden angezeigt.Zeitanzeige: Aktuelle Uhrzeit Automatische Uhreinstellung Zum Überprüfen oder Verbessern der Signalempfangsqualität Empfangsqualität0 (schlecht) – 8 (hervorragend) SC-DM502E-TQBJ2213_ger_fre_ita_dut.book 11 ページ ２０２０年１月９日　木曜日　午前１１時１６分12 TQBJ2213 Wiedergabe von FM-Radio Sie können bis zu 30 FM-Kanäle voreinstellen. Die Kanäle 1 bis 5 werden auf diesem Gerät unter [1] bis [5] gespeichert. (l rechts, “Ändern der Sender, die unter [1] bis [5] gespeichert sind”) Vorbereitung ≥ Überprüfen Sie, ob die Antenne angeschlossen ist. (l 6) ≥ Schalten Sie das Gerät ein. ≥ Drücken Sie wiederholt [O, N SELECT], um “FM” auszuwählen. 1 Drücken Sie [PLAY MENU], um “A.PRESET” auszuwählen. 2 Drücken Sie [3, 4] zur Auswahl von “LOWEST” oder “CURRENT” und drücken Sie dann [OK]. LOWEST: So wird das automatische Einspeichern bei der niedrigsten Frequenz gestartet (“FM 87.50”). CURRENT: Mit dem automatischen Einspeichern bei der aktuellen Frequenz beginnen.*

≥ Der Tuner beginnt mit dem Einspeichern aller empfangbaren Sender in Kanälen, in aufsteigender Reihenfolge.*1: Informationen zum Ändern der Frequenz finden Sie unter “Manuelle Abstimmung”. 1 Drücken Sie wiederholt [PLAY MENU], um “TUNE MODE” auszuwählen. 2 Drücken Sie [3, 4], um “PRESET” auszuwählen. Drücken Sie dann [OK]. 3 Drücken Sie [:/6] oder [5/9], um den Kanal zu wählen. ≥ Sie können Kanal 1 bis 5 wählen, indem Sie eine der Zahlen von [1] bis [5] an diesem Gerät drücken. ∫ Manuelle Abstimmung 1 Drücken Sie wiederholt [PLAY MENU], um “TUNE MODE” auszuwählen. 2 Drücken Sie [3, 4], um “MANUAL” auszuwählen. Drücken Sie dann [OK]. 3 Drücken Sie [:/6] oder [5/9], um den Sender einzustellen. Zur automatischen Abstimmung halten Sie die Taste gedrückt, bis die Frequenz sich schnell zu ändern beginnt. 1 Während der Wiedergabe eines Radiosenders Drücken Sie [OK]. 2 Drücken Sie [3, 4], um den Kanal zu wählen, und drücken Sie dann [OK]. ≥ Führen Sie die Schritte 1 bis 2 erneut aus, um weitere Sender voreinzustellen. ≥ Ein zuvor gespeicherter Sender wird überschrieben, wenn ein anderer auf dem gleichen Kanal gespeichert wird. (Auf diesem Gerät) Sie können ohne großen Aufwand die Sender ändern, die unter [1] bis [5] gespeichert sind. Während der Wiedergabe eines Radiosenders Halten Sie eine der Zahlen [1] bis [5] gedrückt, bis “P ” auf dem Display angezeigt wird. (“ ” steht für eine Zahl.)

Wenn Sie die unter [1] bis [5] gespeicherten Sender ändern, werden auch die Kanäle 1 bis 5 entsprechend dieser Sender geändert.

Zum Anzeigen des aktuellen FM-Signalstatus Drücken Sie wiederholt [DISPLAY] zur Auswahl von “FM STATUS”.

≥ “STEREO” wird angezeigt, wenn das Gerät auf einen Stereo-Sender abgestimmt wird.

Anzeige von Radio Data System-Textdaten Dieses System kann Textdaten anzeigen, welche über das in manchen Gegenden verfügbare Radio Data System übertragen wurden. Wiederholt [DISPLAY] betätigen.

≥ Radio Data System ist nur verfügbar, wenn Stereo-Empfang vorhanden ist.≥ Radio Data System ist bei schlechtem Empfang möglicherweise nicht verfügbar. Automatisches Einspeichern von Sendern Hören eines eingestellten Kanals Manuelles Voreinstellen von Sendern Ändern der Sender, die unter [1] bis [5] gespeichert sind “FM ST”: FM-Stereosendungen werden empfangen. “FM - - - -”: Es werden keine Sendungen empfangen, oder der Empfang von FM-Sendungen ist schwach/monaural. “FM MONO”: Sie haben für “FM MODE” den Wert “MONO” ausgewählt. (l 17, “Bei starkem Rauschen während des FM-Empfangs.”) “PS”: Programm-Service “PTY”: Programmtyp “FREQ”: Frequenz SC-DM502E-TQBJ2213_ger_fre_ita_dut.book 12 ページ ２０２０年１月９日　木曜日　午前１１時１６分DEUTSCH TQBJ2213

Auf einem externen Gerät wiedergegebene Musik hören Sie können einen Fernseher, DVD-Player etc. verbinden, um Musik über dieses System zu hören. ≥ Schalten Sie vor dem Anschließen alle Geräte aus und lesen Sie die entsprechenden Bedienungsanleitungen.≥ Trennen Sie vor der Verbindungsherstellung das Netzkabel. Verbinden Sie das Netzkabel erst, nachdem alle anderen Verbindungen hergestellt wurden.≥ Knicken Sie Kabel nicht in spitzen Winkeln.≥ Komponenten und Kabel sind separat erhältlich.≥ Es können Klangverzerrungen auftreten, wenn Sie einen Adapter verwenden.≥ Wenn Sie andere Geräte als die beschriebenen verbinden möchten, wenden Sie sich an den Audio-Händler. ∫ Verwendung des optischen Eingangs 1 Schließen Sie das externe Gerät an. 2 Schalten Sie dieses Gerät ein. 3 Drücken Sie wiederholt [O, N SELECT], um “D-IN” auszuwählen. 4 Starten Sie die Wiedergabe auf dem externen Gerät. ≥ Dieses System unterstützt lineare PCM-Signale.≥ Mehrkanal-Quellen werden zu 2 Kanälen zusammengeführt. ≥ Abtastfrequenz: 32 kHz, 44,1 kHz, 48 kHz, 96 kHz ≥ Der Ton wird stummgeschaltet, wenn das Signalformat oder die Frequenz nicht unterstützt wird.≥ Reduzieren Sie die Lautstärke des Fernsehers auf das Minimum und stellen Sie dann die Lautstärke dieses Geräts ein. ∫ Verwendung des AUX-Eingangs 1 Schließen Sie das externe Gerät an. 2 Schalten Sie dieses Gerät ein. 3 Drücken Sie wiederholt [O, N SELECT], um “AUX” auszuwählen. 4 Starten Sie die Wiedergabe auf dem externen Gerät. z. B. TV(nicht mitgeliefert)Optisches Digital-Audiokabel(nicht mitgeliefert)

AUDIO OUT z. B.DVD-Player(nicht mitgeliefert)Audiokabel(nicht mitgeliefert) SC-DM502E-TQBJ2213_ger_fre_ita_dut.book 13 ページ ２０２０年１月９日　木曜日　午前１１時１６分14 TQBJ2213 Sound-Anpassung Die folgenden Soundeffekte können zum Audio-Ausgang hinzugefügt werden. 1 Drücken Sie wiederholt [SOUND], um den Effekt zu wählen. 2 Drücken Sie [3, 4] zur Auswahl der Einstellung und drücken Sie dann [OK]. ≥ Bei manchen Musikquellen kann die Verwendung der Effekte zu einer Verschlechterung der Tonqualität führen. Sollte dies der Fall sein, schalten Sie die Soundeffekte aus.≥ Wenn “PRESET EQ” ausgewählt ist, richten sich die Einstellungen für Bass und Treble nach den voreingestellten Equalizer-Werten. Sie können die gewünschten Toneinstellungen unter “SOUND 1”, “SOUND 2” oder “SOUND 3” als “MY SOUND” speichern. 1 Passen Sie die gewünschten Toneffekte an. (l oben) 2 Drücken Sie [SETUP] zur Auswahl von “SAVE MY SOUND”. 3 Drücken Sie [3, 4], um eine Einstellungsnummer auszuwählen, und drücken Sie anschließend [OK]. ≥ “SAVED” wird angezeigt.≥ Die zuvor gespeicherten Toneinstellungen werden ersetzt, wenn Sie neue Einstellungen unter der gleichen Einstellungsnummer speichern. Wiederfinden der gespeicherten Toneinstellungen 1 Drücken Sie [SOUND] zur Auswahl von “MY SOUND”. 2 Drücken Sie [3, 4], um die gewünschte Toneinstellung auszuwählen, und dann [OK]. Uhr und Timer Dies ist eine 24-Stunden-Uhr. 1 Drücken Sie [SETUP], um “CLOCK” auszuwählen. 2 Drücken Sie [3, 4] zur Einstellung der Uhrzeit und drücken Sie dann [OK]. ∫ Überprüfen der Uhrzeit Drücken Sie [SETUP], um “CLOCK” auszuwählen. Drücken Sie dann [OK]. (Drücken Sie während des Standby-Modus [DISPLAY].)

≥ Die Uhr wird zurückgesetzt, wenn es zu einem Stromausfall kommt, oder wenn das Netzkabel entfernt wird.≥ Stellen Sie die Uhr regelmäßig zurück, um die Genauigkeit zu gewährleisten. Mit der Einschlaf-Zeitschaltuhr schaltet sich das Gerät nach einer voreingestellten Zeit ab. Drücken Sie wiederholt [SLEEP] zur Auswahl der Einstellung (in Minuten). “SLEEP 30” -. “SLEEP 60” -. “SLEEP 90” -. “SLEEP 120” ^----------------- “OFF” (Abbrechen) ("""""}

≥ Die verbleibende Zeit wird minütlich auf dem Display des Geräts angezeigt, sofern keine anderen Bedienvorgänge ausgeführt werden. “SLEEP 1” wird immer angezeigt, wenn nur 1 Minute verbleibt.≥ Der Wiedergabe-Timer und der Sleep-Timer können gleichzeitig verwendet werden. Der Sleep-Timer ist jeweils der Haupttimer am Gerät. “MY SOUND” (Mein Sound) “SOUND 1”, “SOUND 2” oder “SOUND 3”. (l unten, “Speichern der Toneinstellungen”) “PRESET EQ” (Voreingestellter Equalizer) “HEAVY” (schwer), “SOFT” (weich), “CLEAR” (klar), “VOCAL” (Gesang), “NEWS” (Nachrichten), “CINEMA” (Kino) oder “FLAT” (flach/aus). “BASS” (Bässe) oder “TREBLE” (Höhen) Stellen Sie die Stufe ein (j4 bis i4). “SURROUND” (Surround) “ON SURROUND” oder “OFF SURROUND”. “D.BASS” (Dynamischer Bass) “ON D.BASS” oder “OFF D.BASS”. Speichern der Toneinstellungen Einstellen der Uhr Sleep-Timer SC-DM502E-TQBJ2213_ger_fre_ita_dut.book 14 ページ ２０２０年１月９日　木曜日　午前１１時１６分DEUTSCH TQBJ2213 Sie können den Timer einstellen, damit sich das Gerät jeden Tag zu einer bestimmten Zeit einschaltet. Vorbereitung Stellen Sie die Uhr ein. 1 Drücken Sie wiederholt [SETUP] zur Auswahl von “TIMER ADJ”. 2 Drücken Sie [3, 4] zur Einstellung der Startzeit (“ON TIME”) und drücken Sie dann [OK]. 3 Drücken Sie [3, 4] zur Einstellung der Endzeit (“OFF TIME”) und drücken Sie dann [OK]. 4 Drücken Sie [3, 4] zur Auswahl der Musikquelle*, danach drücken Sie [OK]. Einschalten des Timers 1 Bereiten Sie die ausgewählte Musikquelle vor und stellen Sie die gewünschte Lautstärke ein. 2 Drücken Sie wiederholt [SETUP], um “TIMER SET” auszuwählen. 3 Drücken Sie [3, 4], um “SET” auszuwählen. Drücken Sie dann [OK].≥ “F” wird angezeigt.≥ Um den Timer auszuschalten, wählen Sie “OFF” aus. 4 Drücken Sie [Í], um das Gerät in den Standby-Modus zu schalten. ∫ Einstellungen überprüfen Drücken Sie wiederholt [SETUP] zur Auswahl von “TIMER ADJ” und drücken Sie dann [OK].(Drücken Sie während des Standby-Modus zweimal [DISPLAY].) ≥ Der Timer wird bei geringer Lautstärke gestartet und allmählich auf den voreingestellten Pegel erhöht.≥ Der Timer wird jeden Tag zur eingestellten Zeit aktiv, sofern er eingeschaltet ist.≥ Wenn Sie das Gerät aus- und wieder einschalten, während ein Timer aktiv ist, stoppt der Timer nicht zur Endzeit.* “CD”, “USB”, “DAB+”, “FM” können als Musikquelle eingestellt werden. Sonstige Als werksseitige Standardeinstellung, wird dieses Gerät automatisch auf den Standby-Modus gestellt, wenn kein Sound vorhanden ist und wenn es ca. 20 Minuten lang nicht verwendet wird.Abbruch dieser Funktion 1 Drücken Sie wiederholt [SETUP] zur Auswahl von “AUTO OFF”. 2 Drücken Sie [3, 4] zur Auswahl von “OFF” und drücken Sie dann [OK]. ≥ Um die Funktion einzuschalten, wählen Sie “ON” in Schritt 2.≥ Diese Einstellung kann nicht ausgewählt werden, wenn Radio die Quelle ist.≥ Bei der Verbindung mit einem Bluetooth -Gerät funktioniert der Betrieb nicht.Wenn “SC-DM504” oder “SC-DM502” im Bluetooth -Menü eines gekoppelten Bluetooth -Geräts ausgewählt wird, so wird dieses Gerät automatisch aus dem Standby-Modus eingeschaltet, und eine Bluetooth -Verbindung wird hergestellt. 1 Drücken Sie wiederholt [SETUP] zur Auswahl von “BLUETOOTH STANDBY”. 2 Drücken Sie [3, 4] zur Auswahl von “ON” und drücken Sie dann [OK].

Um die Funktion auszuschalten, wählen Sie “OFF” in Schritt 2.≥ Die werkseitige Standardeinstellung lautet “OFF”. Wenn diese Funktion auf “ON” eingestellt ist, ist der Stromverbrauch im Standby-Modus erhöht.Wenn ein anderes Panasonic-Gerät auf die mitgelieferte Fernbedienung reagiert, ändern Sie den Fernbedienungscode. 1 Drücken Sie mehrfach [O, N SELECT], um “CD” auszuwählen. 2 Halten Sie [∫] am Gerät und [O SELECT] auf der Fernbedienung gedrückt, bis auf dem Gerätedisplay “REMOTE 2” angezeigt wird. Halten Sie [OK] und [ SELECT] auf der Fernbedienung mindestens 4 Sekunden lang gedrückt. ≥ Um den Modus zurück auf “REMOTE 1” zu schalten, drücken Sie [O, N SELECT], um “CD” zu wählen, danach wiederholen Sie den Schritt 2 und 3, tauschen Sie jedoch [O SELECT] mit [ ] aus.Panasonic gibt möglicherweise gelegentlich aktualisierte Software für dieses System heraus, mit der Funktionen hinzufügt werden oder die Funktionsweise verbessert wird. Solche Updates stehen kostenlos zur Verfügung.Weitere Details finden Sie auf der folgenden Website:http://panasonic.jp/support/global/cs/(Diese Site ist nur auf Englisch verfügbar.)Drücken Sie mehrfach [SETUP], um “SW VER.” auszuwählen, und drücken Sie dann [OK].Die Version der installierten Software wird angezeigt.≥ Drücken Sie [OK] zum Beenden. Wiedergabe-Timer Auto-OFF-Funktion Bluetooth

Standby Ändern des Geräte- und Fernbedienungscodes Software-Update Überprüfung der Software-Version SC-DM502E-TQBJ2213_ger_fre_ita_dut.book 15 ページ ２０２０年１月９日　木曜日　午前１１時１６分16 TQBJ2213 Abspielbare Medien ≥ Eine Disc mit dem CD-Logo.≥ Dieses Gerät kann Discs wiedergeben, die dem CD-DA-Format entsprechen.≥ Dieses System kann CD-R/RW mit Inhalten im CD-DA- oder MP3-Format wiedergeben.≥ Das Gerät kann einige Discs auf Grund der Aufnahmebedingungen unter Umständen nicht abspielen.≥ Vor der Wiedergabe, finalisieren Sie die Disc auf dem Gerät, auf dem Sie aufgenommen wurde.≥ Wenn die CD sowohl MP3- als auch normale Audiodaten (CD-DA) enthält, spielt das Gerät den Dateityp, der im inneren Teil der CD aufgezeichnet wurde.≥ Das Gerät kann keine im Paketschreibeverfahren aufgezeichneten Dateien wiedergeben.≥ Die Disc muss ISO9660, Stufe 1 oder 2 entsprechen (außer erweiterte Formate). ≥ Einige CD-R/RW können aufgrund der Beschaffenheit der Aufnahme nicht abgespielt werden.≥ MP3-Dateien werden als Titel behandelt, während Ordner als Alben angesehen werden.≥ Dieses System hat Zugriffsmöglichkeiten auf bis zu:– CD-DA: 99 Titel– MP3: 999 Tracks, 255 Alben (einschließlich Root-Ordner)≥ Die Aufnahmen werden nicht unbedingt in der Reihenfolge der Aufnahme abgespielt.≥ Dieses Gerät gewährleistet nicht den Anschluss an alle USB-Geräte.≥ Die Dateisysteme FAT12, FAT16 und FAT32 werden unterstützt.≥ Dieses Gerät unterstützt USB 2.0 Full Speed.≥ USB-Geräte mit einer Speicherkapazität von mehr als 32 GB funktionieren unter einigen Bedingungen nicht.≥ Unterstütztes Format: Dateien mit der Erweiterung “.mp3” oder “.MP3”.≥ Je nachdem, wie die Dateien erstellt wurden, werden sie möglicherweise nicht in der von Ihnen festgelegten Nummerierung bzw. gar nicht wiedergegeben. ≥ Dateien werden als Titel behandelt, während Ordner als Alben angesehen werden.≥ Dieses System hat Zugriffsmöglichkeiten auf bis zu:– 800 Alben (einschließlich Hauptordner)– 8000 Titel– 999 Titel in einem Album Pflege des Geräts und der Medien Ziehen Sie vor der Wartung des Geräts das Netzkabel. ∫ Das Gerät mit einem weichen, trockenen Tuch reinigen ≥ Wenn Schmutz hartnäckig ist, wringen Sie ein nasses Tuch gründlich aus, um den Schmutz abzuwischen und trocknen Sie es mit einem trockenen Tuch ab.≥ Bei der Reinigung der Lautsprecherabdeckungen verwenden Sie ein feines Tuch.Verwenden Sie keine Papiertaschentücher oder andere Materialien, die auseinander fallen können. Kleine Teile können in der Lautsprecherabdeckung hängen bleiben.≥ Verwenden Sie keinesfalls Alkohol, Farbverdünner oder Benzin für dieses Gerät.≥ Bevor Sie ein chemisch behandeltes Tuch verwenden, lesen Sie aufmerksam die Anleitungen des Tuches. ∫ Reinigen der CDs Mit einem feuchten Tuch abwischen und dann trocken reiben. ∫ Hinweise zum sicheren Umgang mit CDs ≥ Berühren Sie CDs stets am Rand, um Kratzer oder Fingerspuren auf der CD zu vermeiden.≥ Keine Etiketten oder Aufkleber anbringen.≥ Kein Schallplatten-Reinigungsspray, Benzin, Verdünner, flüssiges Antistatikmittel oder andere Lösungsmittel verwenden.≥ Die folgenden CDs eignen sich nicht zum Abspielen auf diesem Gerät:– CDs mit Kleberrückständen von entfernten Etiketten oder Aufklebern (ausgeliehene CDs usw.).– Stark verformte oder beschädigte CDs.– Ungewöhnlich geformte, z.B. herzförmige, CDs. ∫ Entsorgung oder Weitergabe des Geräts Dieses Gerät kann die Benutzereinstellungen beibehalten. Wenn Sie dieses Gerät entsorgen oder weitergeben, befolgen Sie das Verfahren für das Zurücksetzen auf die werksseitigen Standardeinstellungen und das Löschen der Benutzereinstellungen. (l 17, “So setzen Sie alle Einstellungen auf die werksseitigen Standardeinstellungen zurück”) Kompatible CD Kompatible USB-Geräte RICHTIG FALSCH SC-DM502E-TQBJ2213_ger_fre_ita_dut.book 16 ページ ２０２０年１月９日　木曜日　午前１１時１６分DEUTSCH TQBJ2213

Fehlerbehebung Vor dem Kundendienstruf kontrollieren Sie Folgendes. Wenn Sie bei einigen Kontrollpunkten Zweifel haben oder die in Ihrer Betriebsanleitung aufgeführten Angaben Ihr Problem nicht lösen können, wenden Sie sich an Ihren Händler. Das Gerät kann nicht eingeschaltet werden. ≥ Nachdem Sie das Netzkabel in die Steckdose gesteckt haben, warten Sie mindestens 10 Sekunden lang, bevor Sie das Gerät einschalten. Brummgeräusche während der Wiedergabe.

Wenn sich ein AC-Netzkabel oder eine Leuchtstoffröhre neben den Kabeln befinden, halten Sie andere Geräte von den Kabeln fern. Das Gerät funktioniert nicht. ≥ Möglicherweise wurde eine Sicherheitsvorrichtung des Geräts aktiviert. 1 Drücken Sie [Í/I] am Gerät, um es in den Standby-Modus zu schalten.≥ Wenn das Gerät nicht ausgeschaltet wird, trennen Sie das Netzkabel von der Steckdose ab, warten ca. 30 Sekunden, verbinden das Netzkabel wieder mit der Steckdose und warten ca. 10 Sekunden. 2 Drücken Sie [Í/I] am Gerät, um es einzuschalten. Ist der Betrieb des Geräts danach immer noch nicht möglich, wenden Sie sich an Ihren Händler. Das Display leuchtet auf und ändert sich im Standby-Modus kontinuierlich.

am Gerät gedrückt, bis “SDEMO OFF” angezeigt wird. Die Fernbedienung funktioniert nicht richtig. ≥ Die Batterie ist erschöpft oder nicht richtig eingesetzt. (l 6)

Halten Sie Mobiltelefone und Smart-Geräte von diesem Gerät fern. Falsche Anzeige oder die Wiedergabe beginnt nicht. ≥ Stellen Sie sicher, dass die Disc mit diesem Gerät kompatibel ist. (l 16)≥ Auf der Linse befindet sich Kondenswasser. Warten Sie ca. eine Stunde und versuchen Sie es erneut. Keine Reaktion, wenn [1/;] gedrückt wird. ≥ Trennen Sie das USB-Gerät und schließen Sie es wieder an. Oder schalten Sie das Gerät aus und wieder ein. Das USB-Laufwerk oder dessen Inhalt kann nicht gelesen werden. ≥ Das USB-Laufwerkformat oder dessen Inhalt ist nicht mit dem Gerät kompatibel (l 16).≥ Die USB-Hostfunktion dieses Produkts funktioniert möglicherweise nicht bei einigen USB-Geräten. Langsamer Betrieb des USB-Sticks.

Große Dateien oder USB-Sticks beanspruchen eine längere Lesezeit. Die abgelaufene Zeit wird abweichend von der eigentlichen Wiedergabezeit angezeigt. ≥ Kopieren Sie die Daten auf ein anderes USB-Gerät oder fertigen Sie eine Sicherheitskopie der Daten an und formatieren Sie das USB-Gerät neu. DAB/DAB+-Empfang ist schlecht. ≥ Die Antenne von Computern, Fernsehern und anderen Kabeln und Leitungen fernhalten.≥ Verwenden Sie eine Außenantenne. Bei starkem Rauschen während des FM-Empfangs. ≥ Ändern Sie den auszugebenden Ton von Stereo zu Mono.1 Drücken Sie wiederholt [PLAY MENU], um “FM MODE” auszuwählen. 2 Drücken Sie [3, 4], um “MONO” auszuwählen. Drücken Sie dann [OK].Der Sound ist mono.≥ Wählen Sie “STEREO” oder ändern Sie die Frequenz, um abzubrechen.Wählen Sie unter normalen Umständen “STEREO”. Statischer oder geräuschvoller Empfang bei Anhören einer Radiosendung.

Stellen Sie sicher, dass die Antenne korrekt angeschlossen ist. (

≥ Korrigieren Sie die Position der Antenne.≥ Versuchen Sie, einen gewissen Abstand zwischen Antenne und Netzkabel einzuhalten.≥ Versuchen Sie, eine Außenantenne zu verwenden, wenn sich Gebäude oder Berge in der Nähe befinden. ≥ Schalten Sie den Fernseher oder andere Audiogeräte aus oder trennen Sie sie von diesem Gerät.≥ Halten Sie Mobiltelefone von diesem Gerät fern. Die Kopplung kann nicht beendet werden. ≥ Überprüfen Sie den Zustand des Bluetooth -Geräts. Das Gerät kann nicht verbunden werden. ≥ Die Kopplung des Geräts war nicht erfolgreich, oder die Registrierung wurde ersetzt. Versuchen Sie erneut, das Gerät zu koppeln. (l 8)≥ Dieses Gerät ist möglicherweise mit einem anderen Gerät verbunden. Trennen Sie das andere Gerät ab und versuchen Sie erneut, dieses Gerät zu koppeln. (l 8) ≥ Wenn “MODE 2” in “LINK MODE” ausgewählt ist, wählen Sie “MODE 1” aus. (l 8)≥ Wenn das Problem weiterhin besteht, schalten Sie das Gerät aus und wieder ein und versuchen Sie es erneut. Das Gerät ist angeschlossen, aber es ist kein Ton über dieses Gerät zu hören.

Bei einigen integrierten Bluetooth -Geräten müssen Sie den Audioausgang manuell auf “SC-DM504” oder “SC-DM502” einstellen. Details dazu finden Sie in der Bedienungsanleitung des Geräts. So setzen Sie alle Einstellungen auf die werksseitigen Standardeinstellungen zurück Setzen Sie den Speicher in den folgenden Fällen zurück: ≥ Bei Drücken der Tasten erfolgt keine Reaktion.≥ Sie möchten die Einstellungen löschen und zurücksetzen. 1 Trennen Sie das Netzkabel ab. (Warten Sie mindestens 30 Sekunden, bevor Sie mit Schritt 2 fortfahren.)

/I] auf dem Gerät drücken und gedrückt halten, das Netzkabel wieder anschließen. ≥ Halten Sie [Í/I] weiter gedrückt, bis “---------” auf dem Display erscheint. 3 Lassen Sie die Taste [Í/I] los.

≥ Die Einstellungen werden auf die Werkseinstellungen zurückgesetzt. Die Einstellungen müssen erneut vorgenommen werden. Allgemeines Fernbedienung Platte USB Radio Bluetooth

SC-DM502E-TQBJ2213_ger_fre_ita_dut.book 17 ページ ２０２０年１月９日　木曜日　午前１１時１６分18 TQBJ2213 Der Sound wird unterbrochen. ≥ Das Gerät befindet sich außerhalb des 10 m Kommunikationsbereichs. Stellen Sie das Bluetooth

-Gerät näher an dieses Gerät heran. ≥ Entfernen Sie alle Störungen zwischen diesem System und dem Gerät. ≥ Andere Geräte, die das Frequenzband 2,4 GHz, wie Wireless Router, Mikrowellen, drahtlose Telefone etc. verwenden, verursachen Störungen. Nähern Sie das Bluetooth

-Gerät diesem Gerät und entfernen Sie es von den anderen Geräten. ≥ Wählen Sie “MODE 1” für eine stabile Kommunikation. (l 8) Die folgenden Meldungen oder Servicenummern erscheinen unter Umständen auf dem Display des Gerätes.

≥ Das Netzkabel wurde erstmalig angeschlossen, oder es ist zu einem Stromausfall gekommen. Stellen Sie die Zeit ein (l 14). “ADJUST CLOCK” ≥ Die Uhrzeit wurde noch nicht eingestellt. Stellen Sie die Uhrzeit entsprechend ein. “ADJUST TIMER” ≥ Der Wiedergabe-Timer ist nicht eingestellt. Passen Sie den Wiedergabe-Timer entsprechend an. “AUDIO UNSUPPORTED” ≥ Das Signalformat oder die Frequenz wird nicht unterstützt. ≥ Dieses System unterstützt keine Bitstream-Signale. Ändern Sie die Einstellung der digitalen Audioausgabe auf dem externen Gerät zu PCM. ≥ Dieses System unterstützt die Abtastfrequenzen 32 kHz, 44,1 kHz, 48 kHz und 96 kHz. Wählen Sie auf dem angeschlossenen Gerät nur unterstützte Abtastfrequenzen aus. ≥ Versuchen Sie, das externe Gerät über den AUX-Eingang anzuschließen. “AUTO OFF” ≥ Das Gerät wurde ca. 20 Minuten lang nicht benutzt und wird innerhalb einer Minute heruntergefahren. Drücken Sie eine beliebige Taste, um dies zu verhindern. “ERROR” ≥ Die Bedienung ist inkorrekt. Lesen Sie die Anleitung durch und versuchen Sie es erneut. “F” / “F” (“ ” steht für eine Zahl.) ≥ Es liegt ein Problem mit diesem Gerät vor. Trennen Sie das Netzkabel von der Steckdose ab und warten Sie ca. 30 Sekunden. Verbinden Sie dann das Netzkabel wieder mit der Steckdose, warten Sie ca. 10 Sekunden und schalten Sie das Gerät ein. Wenn das Problem weiterhin besteht, trennen Sie das Netzkabel ab und wenden sich an Ihren Händler. “LINKING” ≥ Es wird versucht, eine Verbindung mit dem Bluetooth

-Gerät herzustellen, mit dem zuletzt eine Verbindung hergestellt wurde, wenn “BLUETOOTH” ausgewählt ist. “NO DEVICE” ≥ Das USB-Gerät wurde nicht richtig eingesetzt. Lesen Sie die Anweisungen und versuchen Sie es erneut (l 7). “NO DISC” ≥ Legen Sie die wiederzugebende Disc ein (l 7). “NO PLAY” ≥ Überprüfen Sie den Inhalt. Sie können nur unterstützte Formate wiedergeben. (l 19) ≥ Die Dateien auf dem USB-Gerät sind möglicherweise beschädigt. Formatieren Sie das USB-Gerät und versuchen Sie es erneut. ≥ Das Gerät hat möglicherweise ein Problem. Schalten Sie das Gerät aus und wieder an. “NO PRESET” ≥ Es sind keine voreingestellten Sender vorhanden, DAB/DAB+die ausgewählt werden können. Nehmen Sie die Voreinstellung einiger Kanäle vor. (l 10) “NO SIGNAL” ≥ Dieser Sender kann nicht empfangen werden. Kontrollieren Sie Ihre Antenne (l 6). “NOT SUPPORTED” ≥ Es ist ein USB-Gerät angeschlossen, das nicht unterstützt wird. “PLAYERROR” ≥ Sie haben eine nicht unterstützte Datei wiedergegeben. Der Track wird übersprungen, und der nächste Track wird wiedergeben. “READING” ≥ Die “CD”/“USB”-Informationen werden überprüft. Nehmen Sie das Gerät in Betrieb nachdem diese Anzeige verloschen ist. “REMOTE ” (“ ” steht für eine Zahl.) ≥ Die Fernbedienung und das Gerät verwenden unterschiedliche Codes. Ändern Sie den Code an der Fernbedienung. – Wenn “REMOTE 1” angezeigt wird, halten Sie [OK] und [ ] auf der Fernbedienung mindestens 4 Sekunden lang gedrückt. – Wenn “REMOTE 2” angezeigt wird, halten Sie [OK] und [O SELECT] auf der Fernbedienung mindestens 4 Sekunden lang gedrückt. “SCAN FAILED” ≥ Es können keine Sender empfangen werden. Überprüfen Sie die Antenne und führen Sie einen automatischen Scanvorgang aus (l 10). Wird immer noch “SCAN FAILED” angezeigt, suchen Sie mit der “MANUAL SCAN” Senderwahlfunktion den besten Signalempfang. (l 11) “SOUND NOT SET” (“ ” steht für eine Zahl.) ≥ Unter der gewählten Einstellungsnummer ist keine gespeicherte Einstellung vorhanden. Speichern Sie die Toneinstellungen. (l 14)

“USB OVER CURRENT ERROR”

≥ Das USB-Gerät nimmt zu viel Strom auf. Trennen Sie das USB-Gerät und schalten Sie dieses Gerät aus und wieder ein. ≥ Überprüfen Sie die Verbindung, sie kann durch ein defektes USB-Kabel verursacht werden. “VBR” ≥ Das System kann die verbleibende Wiedergabezeit für Titel mit variabler Bitrate (VBR) nicht anzeigen. “WAIT” ≥ Dies wird beispielsweise angezeigt, wenn dieses Gerät ausgeschaltet ist. Meldungen SC-DM502E-TQBJ2213_ger_fre_ita_dut.book 18 ページ ２０２０年１月９日　木曜日　午前１１時１６分DEUTSCH TQBJ2213

≥ Änderungen der technischen Daten bleiben ohne vorherige Ankündigung vorbehalten.≥ Die Gewichtsangaben und Abmessungen sind ungefähre Werte.≥ Der Gesamtklirrfaktor wurde mit einem Digital-Spektralanalysator gemessen.*1: Kein Gerät ist an den USB-Port angeschlossen, bevor zum Standby-Modus zurückgekehrt wird.*2: MPEG-1 Layer 3, MPEG-2 Layer 3 ∫ ALLGEMEIN Leistungsaufnahme 25 W Stromverbrauch im Standby-Modus (Wenn “BLUETOOTH STANDBY” auf “OFF” eingestellt ist)*

Ca. 0,2 W (Wenn “BLUETOOTH STANDBY” auf “ON” eingestellt ist)*

Ca. 0,3 W Spannungsversorgung AC 220 V bis 240 V, 50 Hz Abmessungen (BkHkT) 400 mmk127 mmk219 mm Gewicht Ca. 3,9 kg Betriebstemperaturbereich 0 oC bis r40 oC Betriebsfeuchtigkeitsbereich 35 % bis 80 % rel. Feuchte (ohne Kondensation) ∫ VERSTÄRKERTEIL Ausgangsleistung RMS-Ausgangsleistung Frontkanal (beide Kanäle angesteuert) 20 W pro Kanal (8

), 1 kHz, 10 % Gesamtklirrfaktor Effektive Gesamtleistung 40 W ∫ TUNERTEIL Stationsspeicher 30 UKW-Sender Frequenzmodulation (UKW) Frequenzbereich 87,50 MHz bis 108,00 MHz (50 kHz-Schritt) Antennenklemmen 75 ≠ (ungleichmäßig) ∫ DAB-ABSCHNITT DAB-Speicher 20 Kanäle Frequenzband (Wellenlänge) Band III 5A bis 13F (174,928 MHz bis 239,200 MHz) Empfindlichkeit *BER 4x10

Mindestanforderung s98 dBm DAB-Außenantenne Anschluss F-Verbinder (75 ≠) ∫ CD-TEIL Abspielbare CD (8 cm oder 12 cm) CD, CD-R/RW (CD-DA, MP3*

Abtastung Wellenlänge 790 nm (CD) ∫ LAUTSPRECHER Lautsprechereinheit(en) Vollbereich 8 cm Kegelförmigk2 ∫ ANSCHLUSS-TEIL USB-Anschluss Leistung des USB-Ports DC OUT 5V1,5A USB Standard USB 2.0 Full Speed Mediendateiformat- Unterstützung MP3*

(¢.mp3) Unterstütztes Audio-Format MP3*

Abtastfrequenz 32/44,1/48 kHz Audio-Wortlänge 16 bit Anzahl Kanäle 2ch USB-Gerätedateisystem FAT12, FAT16, FAT32 Digital-Audioeingang Optischer Digitaleingang Optischer Anschluss Abtastfrequenz 32 kHz, 44,1 kHz, 48 kHz, 96 kHz Audio-Format PCM Analog-Audioeingang Audioeingang Steckerbuchse ∫ Bluetooth

-ABSCHNITT Version Bluetooth
