Eigenschaft	Details
Teleskoptyp	Refraktor
Öffnung	130 mm
Brennweite	650 mm
Blendenzahl	5
Montierung	Motorisierte Azimutmontierung
Steuerung	Mobile App über Wi-Fi
Gewicht	Ca. 6 kg
Inklusive Zubehör	Okulare 25 mm und 10 mm, Sucher 6x30
Empfohlene Verwendung	Astronomische Beobachtung, Astrofotografie
Wartung	Reinigung der Optiken mit einem weichen Tuch, Überprüfung von Schrauben und Verbindungen
Sicherheit	Nicht direkt in die Sonne schauen, geeignete Filter verwenden
Allgemeine Informationen	Kompatibel mit Standard-Teleskopzubehör, ideal für Anfänger und Amateurastronomen

Häufig gestellte Fragen - Astro Fi 130 CELESTRON

Wie montiere ich das CELESTRON Astro Fi 130 Teleskop?

Um das Teleskop zu montieren, befestigen Sie zuerst das Stativ, dann montieren Sie die Montierung auf dem Stativ. Anschlieend setzen Sie den Tubus auf die Montierung und stellen sicher, dass er fest sitzt.

Wie verbinde ich das Teleskop mit meinem Smartphone?

Laden Sie die Celestron SkyPortal App auf Ihr Smartphone herunter. Aktivieren Sie das Wi-Fi auf Ihrem Gere4t und we4hlen Sie das Wi-Fi-Netzwerk des Teleskops, um eine Verbindung herzustellen.

Warum ist das Bild in meinem Teleskop unscharf?

Das Bild kann unscharf sein wegen einer falschen Fokussierung. Drehen Sie den Fokussierknopf, um die Bildsche4rfe einzustellen. Stellen Sie auch sicher, dass das Okular sauber ist.

Wie ffchre ich eine Ausrichtung des Teleskops durch?

Um das Teleskop auszurichten, folgen Sie den Anweisungen in der SkyPortal App. We4hlen Sie mindestens zwei helle sichtbare Sterne und folgen Sie den Schritten in der App, um sie auszurichten.

Wie schwer ist das CELESTRON Astro Fi 130 Teleskop?

Das Teleskop wiegt etwa 8,5 kg, was es relativ einfach zu transportieren macht.

Was tun, wenn das Teleskop nicht auf Befehle reagiert?

Stellen Sie sicher, dass das Teleskop richtig mit Strom versorgt wird und die Wi-Fi-Verbindung aktiv ist. Wenn das Problem weiterhin besteht, versuchen Sie, das Teleskop durch Aus- und Einschalten zurfcckzusetzen.

Wie reinige ich die Linse des Teleskops?

Verwenden Sie einen Blasebalg, um Staub zu entfernen, und wischen Sie dann die Linse vorsichtig mit einem leicht mit destilliertem Wasser angefeuchteten Mikrofasertuch ab.

Wie lange he4lt der Akku des Teleskops?

Die Akkulaufzeit variiert je nach Nutzung, aber im Allgemeinen kann sie zwischen 4 und 10 Stunden dauern, je nach Leistung und verwendeten Funktionen.

Kann ich das Teleskop bei bewf6lktem Wetter verwenden?

Es ist besser, das Teleskop bei klarem Wetter ffcr eine bessere Sicht zu verwenden. Bei bewf6lktem Wetter wird das Licht blockiert, was die Beobachtung erschwert.

Gibt es eine Garantie auf das CELESTRON Astro Fi 130 Teleskop?

Ja, das Teleskop ist in der Regel durch eine zweije4hrige eingeschre4nkte Garantie abgedeckt. Weitere Details finden Sie im Handbuch.

BEDIENUNGSANLEITUNG Astro Fi 130 CELESTRON

BEDIENUNGSCANLEITUNG

MODELL-NR.22201,22202,22203

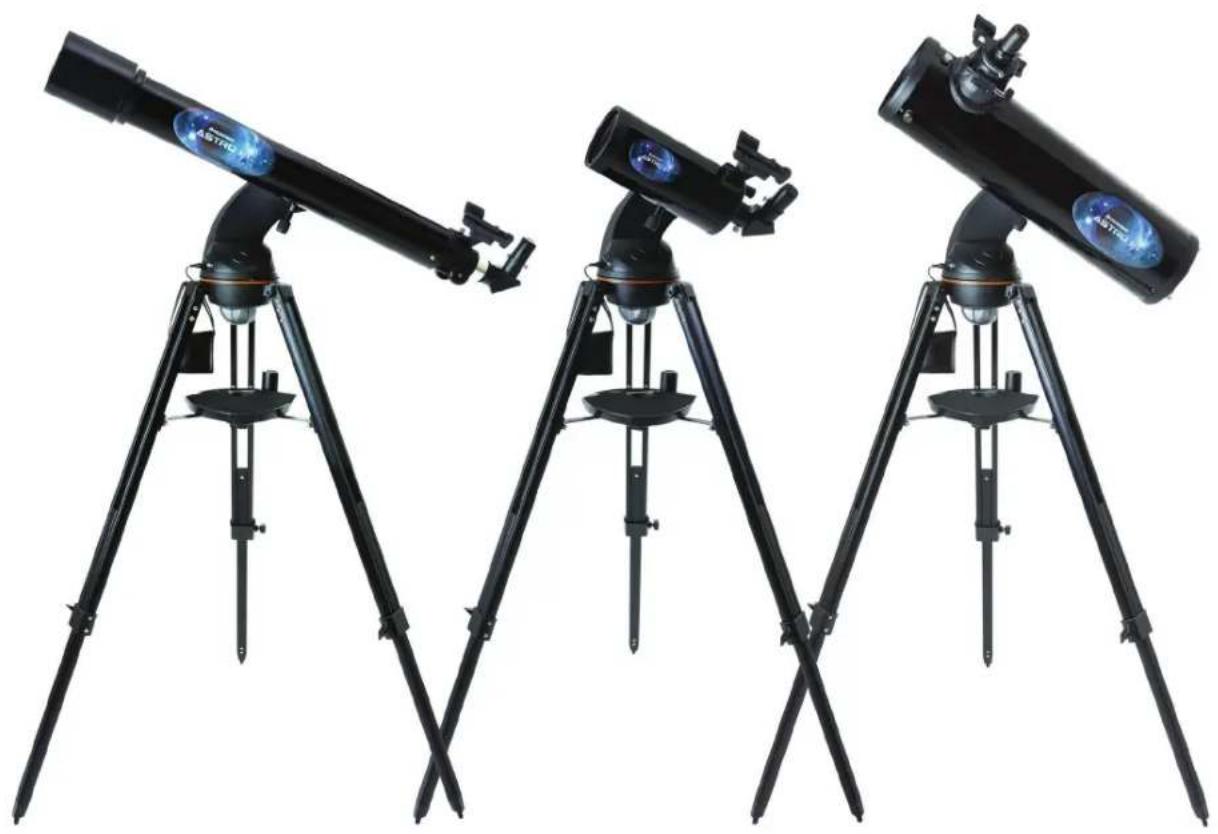

Astro Fi TELESKOP

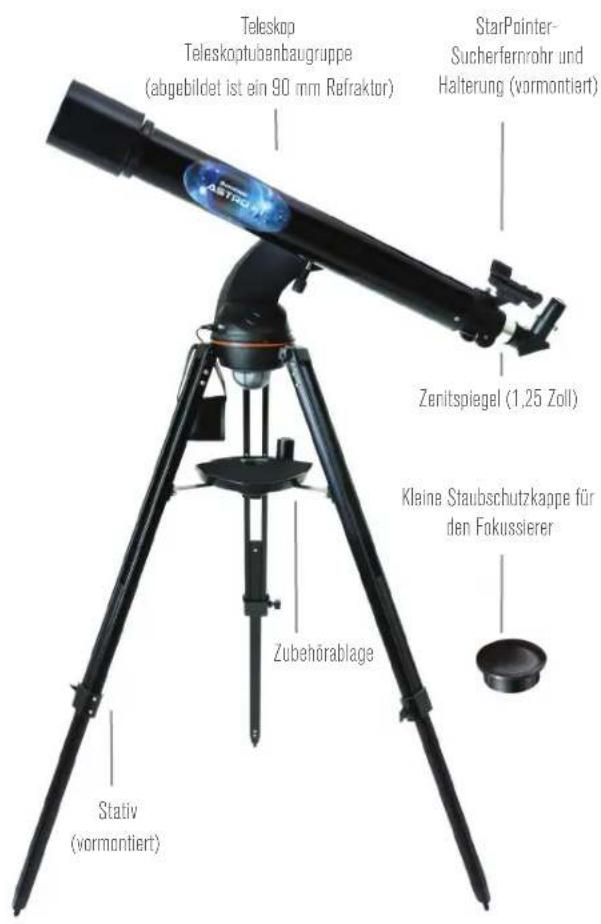

LIEFERUMFANG

Wir empfehlen Ihnen, die Verpackung Ihres Telescops aufzubewahren, um das Telescop bei Nichtverwendung darin zu verstauen. Gehen Sie beim Auspacken vorsichtig vor, da Kleinteile enthalten sind. Überprüfen Sie anhand der unterstehenden Teilliste die Vollständigkeit aller Teile und Zubehörnteile.

TEILELISTE
Abb.1

10 mm Kallner-Dkular (1.25 Zoll)

Große Staubschutzkappe für das Objektiv

102 mm MAK

25 mm Kellner-Okular (1,25 Zoll)

Batteriefach (nicht enthalten)

130 mm Newtonsche

SONNENSTRAHLEN-WARNHINWEIS

Schauen Sie weder mit blobern Auge noch durch ein Teeskop direkt in die Sonne (es sai dann. Sie verfugen uber einen geigneten Sonnenfilter). Sie konnten permanente und irreversible Augenschaden davontragen.

Das Teleskop keinesfalls zur Projektion eines Bildes der Sonne auf eine Oberfläche verwenden. Durch die interne Wärmeakkumulation konnen das Teeskog und etwaiges daran angeschlossenes Zubeher beschädigt werden.

Niemals eien Okularsonnent er deren Herselkeil verwenden. Die interne Warmeakumulation im Teleskop kann zu Rissen oder Bruschen thiser Instrumente fuhren. Dadurch konnte ungefertes Sonnlicht ins Auge gelangen.

Das Teleskop nems unbeaufsichtigt lessen, wenn Kinder oder Erwachsene zugegen sind, die moqlicherweise nicht mit den richtigen Betriebsverfahren Ihres Telescops vertraut sind.

VORAUSETZUNGEN

Ihr Astro Fi-Teleskop benötigt eine der folgenden Energiequellen:

• 8 x AA-Batterien
  12 Volt Gleichstromquelle mit mindestens 1 Ampere Stromstarke
  Celestron PowerTank (Separat erhältlich)

Zum Bedieren des Telescops benötigen Sie auch ein Smartphone oder Tablet. Unter den kompatiblen Geräten befinden sich Apple iPhone oder iPad mit iOS 6 oder höher sowie Smartphones bzw. Tablets von Samsung mit Android 4.0. Eine vollständige Kompatibilitätstufe fienden Sie auf www.celestron.com.

Zuerst muss die kostenlose Celestron SkyPortal-App auf Ihr dem Gerät installiert werden. Laden Sie die App vom App Store oder über Google Play herunter.

DAS TELESKOP AUFBAUEN

Fur den Aufbau des Astro Fi-Telescops benotigen Sie kein Werkzeug. Nehmen Sie alle Teile aus der Packung und:

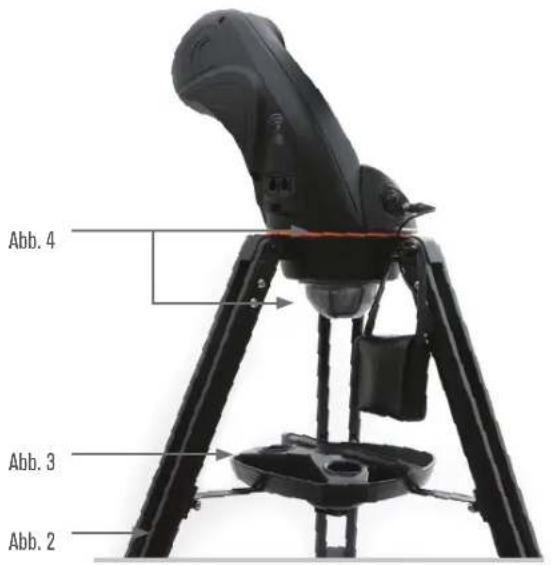

1. Offnen Sie das Stativ, bis die Mittelstütze voll ausgezogen ist (Abbildung 2).
2. Drehen Sie den unverlierbaren Mittelbolzen in die Zubehörablage (Abbildung 3).
3. Platzieren Sie die Gabelarm-Baugruppe auf dem Stativ und fixieren Sie sie mithilfe des unverlierbaren silbernen Knopfs unterhalb des Stativoberteils (Abbildung 4).

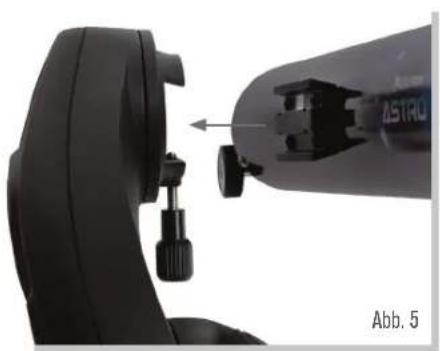

4. Bringen Sie den optischen Teleskop-Tubus an, indem Sie den Schwalbenschwanz in die Schwalbenschwanz-Halterung am Gabelarm einlagen. Stellen Sie safer, dass der Schwalbenschwanz fl ach an der Schwalbenschwanz-Halterung anliegt. Ziehen Sie die Flugelschraube fest an. (Abbildung 5).
5. Stellen Sie das Stativ auf eine bequeme Höhe ein und nivellieren Sie es mithilfe der Feststellknöpfe zum Fixieren jeder Stativbeins.
6. Legen Sie acht AA-Batterien (nicht enthalten) in das Batteriefach ein und achten Sie auf die korrekte Position von + und -. Legen Sie das Batteriefach in die Zubehörablage.

HINWEIS: Die Zubehrablage verfügt über eine spezielle Halterung für Ihr Smartphone oder Tablet.

DAS OKULAR UND DER ZENITSPIEGEL

Alle Modelle des Astro Fi sind mit zwei Okularen ausgestattet, eines weist eine niedrige Vergroßerung (25-mm-Okular), das andere eine hohe Vergroßerung (10-mm-Okular) auf. Das jeweils ausgewählte Okular bestimmt ihre Vergroßerung sowie das Sichtfeld. Wahlen Sie nach jedem Aufbau Ihres Telescops immer zuerst das 25-mm-Okular. Nach dem Anvisieren Ihres Zielobjektos konnen Sie zum highervermöden 10-mm-Okular wechseln, um ein detailreicheres Bild zu erhalten. Der Astro Fi-90 ^ -Refraktor und das 102-mm-Maksutov-Cassegrain verfügen über einen Zenitspiegel. Mithilfe des Zenitspiegels lasst sich das Okular für ein aufrecht stehendes, jeder von links nach rechts seitenverkehrt Bild in einem bequemen Winkel von 90^ am Telescop anbringen.

Abb.6

Nehmen Sie alle Staubschutzkappen ab, bringen Sie den Zenitspiegel am Fokussierer an undziehen Sie die 2 silbernen Flugelschrauben fest. Führn Sie das 25-mm-Okular ein und sichern Sie es durch Festziehen der 2 Flugelschrauben am Zenitspiegel. Das 130-mm-Newtonische verfügt nicht über einen Zenitspiegel. Die Okulare werden direkt in den Fokussierer des Teleskops eingesetzt. Durch die Newtonische wird das Bild wie bei allen astronomischen Teleskopen auf dem Kopf stehend abgebildet. Dies ist für ein Spiegeltelesclop normal.

STARPOINTER-SUCHERFERNROHR

Ihr Teleskop ist mit einem StarPointer-Sucherfernrohr mit rotem Punkt ausgestattet, mit dessen Hilfe Sie ein fernes Zielobjekt im Teleskop anvisieren können.

Ihr StarPointer-Sucherfernrohr installieren:

1. Suchen Sie die Schwalbenschwanzklemme am Teleskoptubus. Beim Refraktor befindet sich diese am Fokussierer. Beim Newtonschen und Maksutov befindet sich die Schwalbenschwanzklemme am Teleskoptubus.
2. Schieben Sie die StarPointer-Basis in die Schwalbenschwanz-Basis am Teleskop in der Höhe des Fokussierers. Befestigen Sie sie durch Festziehen der silbernen Flügelschraube.

Abb.7

AUSRICHTEN DES STARPOINTER-SUCHERFERNROHRS

Nach dem ersten Aufbau Ihres Telescops mussen Sie den StarPointer an der Hauptoptik Ihres Telescops ausrichten. Dazu muss das Telescop nicht eingeschaltet werden. Obwohl dieser Schritt auch nachts im Freien durchgefuhrt werden kann, ist es bedeutend einfacher, dies bei Tageslicht im Freien vorzunehmen. Einmal ausgerichtet, muss Ihr Sicherfernrohr nicht erneut ausgerichtet werden, es sei dann, es wird einem Stoß ausgesetzt oder fällt um.

1. Nehmen Sie Ihr Teleskop während des Tages nach drauben unduchen Sie mit dem bloBen Auge ein leicht erkennbares Objekt, wie eine StraBenlaterne, ein Autokennzeichen oder einen hohen Baum. Das Objekt soll vorzugsweise 400 Meter oder weiter entfern sein.
2. Ziehen Sie die große Staubschutzhaube gerade von der Telescop-Vorderseite ab. Vergewissern Sie sich, dass das 25-mm-Okular am Fokussierer angebracht ist.
3. Ein ausgeschaltetes Teleskoparf nicht nach links und rechts geschwenkt werden. Richten Sie Ihr montiertes Stativ sowie das Teleskop so aus, dass das Teleskop auf das in Schritt 1 ausgewählte Ziel zeigt.
4. Schauen Sie durch das Teleskop und schwenken Sie es auf und ab, bis das ausgewählte Objekt im Zentrum des Sichtfelds liegt. Ist das Bild unscharf, drehen Sie langsam an den Fokussierknöpfen zu beiden Seiten des Teleskops, bis das Bild scharf gestellt ist.
5. Nachdem das Objekt im 25-mm-Okular zentriert ist, konnen Sie den Sicher mit rotem Punkt einschalten, indem

HINWEIS: Das Bild im Okular erscheidt seitverkehrn. Das ist für ein Astronomie-Telescop vollig normal.

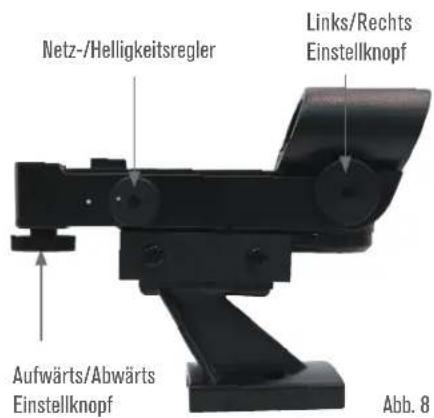

Sie den Netzschalter-Knop auf der rechten Seite des Suchers im Uhrzeigersinn drehen. Sie horen ein Klicken als Bestätigung, dass der Sicherer eingeschaltet wurde. Über diesen Knopf lasst sich auch die Helligkeit des roten Punkts regeln. Die maximale Helligkeit wird erreicht, wenn der Knopf bis zum Anschlag gedreht wird.

1. Bringen Sie Ihr den Kopf etwa 30~cm hinter den Sicher, schauen Sie durch das runde Fenster und suchen Sie den roten Punkt. Dieser befindet sich hochstwahrscheinlich nahe, jedoch nicht direkt auf dem Objekt, das Sie durch das 25-mm-Okular betrachten.
2. Drehen Sie nun, ohne das Teleskop zu bewegen, an den beiden Einstellknöpfen seitlich und unterhalb des StarPointer-Sucherfernrohrs (Abbildung 8). Der eine erhögt die Links-rechts-Bewegung des Punktes. Der andere die Auf- und Abbewegung des Punktes. Stellen Sie beide so ein, dass der rote Punkt direkt über dem Objekt erscheidt, dass Sie im 25-mm-Okular betrachten.

Jetzt ist Ihr StarPointer-Sucher mit rotem Punkt justiert!

HINWEIS: Achten Sie darauf, das StarPointer-Sucherfernrohr bei Nichtverwendung auszuschalten, um die Batterie zu schon.

EINE BEOBACHTUNG VORBEREITEN

Nach dem Ihr Teeskop nun montiert und der StarPointer justiert ist, konnen Sie Ihr Smartphone oder Tablet anschließen. Wir empfehlen, sich mit dem Teeskop und der App bei Tag vertraut zu machen, bevor diese bei Nacht zum Einsatz kommt.

VORSIGHT: Beachen Sie, dass das Teleskop bei Tag ohne geeigneten Sonnenfilter vor dem gesamten Relektor nicht direkt auf die Sonne gerichtet werden dar!

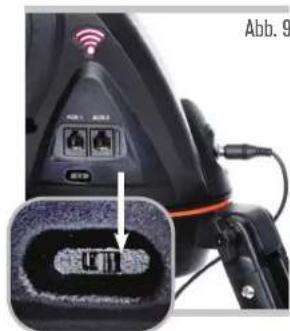

1. Schlieben Sie das Batteriefach an den Netzanschluss am Teleskopsockel an (Abbildung 9). Die roten LEDs leuchten auf und bestätig, dass das Instrument stromversorgt wird und Wi-Fi verfügbar ist. Stellen Sie sicher, dass sich der keine Schalter nahe des Netzanschlusses in der RECHTS-Position befindet, wie in der Abbildung dargestellt.

2. Gehen Sie zu den WiFi-Einstellungen Ihres Geräts und stellen Sie die Verbindung zum "Celestron-xx"-Netzwerk her. Warten Sie, bis Ihr Gerät die erfolgliche Verbindungsherstellung bestätigt.

3. Offnen Sie das Celestron Sky Portal und wahlen Sie "Teleskop verbinden" aus. Pfeile für die AUF/AB- sowie die LINKS/RECHTS-Navigation erschreiben auf ihrem Bildschirm. Diese Bewegungsrichtungen werden Höhe bzw. Azimut genannt.

4. Schwenken Sie Ihr Telescop mithilfe dieser Pfeile. Über einen Schieber kann die Motordrehzahl eingestellt werden.

Beginnen Sie mit dem Anvisieren eines fernen terrestrischen Objekts. Visieren Sie das Objekt zuerst mit ihrem StarPointer an und schauen Sie anschließend durch Ihr 25-mm-Okular. Wenn Sie nun zum 10-mm-Okular wechseln, werden Sie eine höhere Vergroßerung und ein kleines Sichtfeld realisieren. Beim Wechseln von Okularen muss nachfokussiert werden, um ein scharfes Bild zu erhalten.

Astro Fi TELESKOP
WiFi-Schalter auf rechts position

Da Sie sich nun mit Ihrte Skop vertraut gemacht haben, konnen Sie sich nun den Beobachtungen des Nachthimmels widmen!

IHR ASTRO FI AUSRICHTEN

Damit Ihr motorisiertes Astro Fi alle seine Vorteile ausspielen kann, muss das Teleskop mithilfe der Celestron SkyPortal-App zuerst am Nachthimmel ausgerichtet werden. Nach der Justierung richtet sich Ihr Teleskop automatisch auf jedem Objekt, das Sie auf dem Bildschirm auswahlen! Das Teleskop führt auch automatisch Objekte am Himmel nach undGLEICH damit die Erdrotration aus. Dadurch bleiben Objekte im Okular zentriert, was das Teilen mit Familie und Freunden erleichtert.

1. Stellen Sie Ihr Teleskop genauso auf, wie Sie dies am Tag getan haben. Vergewisern Sie sich, dass das 25-mm-Okular angebracht ist. Wahlen Sie für das Stativ eine bequeme Höhe und nivellieren Sie es. Schlieben Sie das Batteriefach und den Netzanschluss des Teleskops an.
2. Stellen Sie die Verbindung zum "Celestron-xx"-Netzwerk her. Öffnen Sie die SkyPortal-App und bestätigten Sie auf dem Bildschirm Uhrzeit und Standort. Ihr Gerät sollte diese Daten selbstständig aktualisieren können. Wenn dies nicht der Fall ist, können Sie Einträge in der App unter Einstellungen manuellactualisieren. Wahlen Sie auf ihrem Bildschirm das Telescop-Symbol und drücken Sie auf"Verbinden und austrichten".

Die App fuhrt Sie nun durch jeder Schritt. Folgen Sie einfach den Anweisungen auf dem Bildschirm.

MIT IHREM ASTRO FI AUF SPRITZTOUR GEHEN!

Nach dem Ausrichten Ihres Astro Fi macht die SkyPortal-App dank des interaktiven Planetariums mit denen eine Tour durchs Universum. Richten Sie Ihr Mobilgerät in den Himmel und Sie konnen ganz einfach helle Sterne, Konstellationen, Planeten sowie Weltraumobjekte außerhalb unseres Sonnensystems identifizieren. Das SkyPortal richtet Ihr Teleskop auf jedem beliebige dieser Objekte aus. Tippen Sie einfach auf ihrem Bildschirm auf das Objekt und wahlen Sie "Gehe zu" aus. Sie konnen auch das Suchsymbol ausgehalten und einen Objektnamen, wie beispielsweise "Orionnebel", "Jupiter" oder "Plejaden" eingeben.

BILDER MIT IHREM SMARTPHONE AUFNEHMEN

Nachdem Sie nun mit Ihrte Telescop einige Beobachtungen vorgenommen haben, können Sie Fotos von ihren Objekten machen. Das telescop hat einen Smartphone-Adapter, der sich direkt in der Objektivkappe befindet. Diese Adapter nutzen:

1. Ziehen Sie den orangefarbenen Stecker aus der Kameraöffnung in der Objektivkappe. Ziehen Sie dazu am orangefarbenen Gummiband auf der Innenseite der Objektivkappe. Der Stecker soll diekt herausspringen. Stecker und Band konnen auf der Rückseite der Objektivkappe neben der Okularhalterung in der Halteklammer verstaut werden.
2. Drehen Sie den Deckel, so dass die Außenseite der Kappe nach oben gezigt. Hebeln Sie die fl exiblen Riemen an und schieben Sie Ihr Smartphone zwischen den Riemen und die Objektivkappe, so dass die Kamera durch die Kameraöffnung "blick". Die Riemen sollenn so viel Spannung aufweisen, dass das Instrument an der Kappe gehalten wird. Der Schwarze Silikonring muss so viel Reibung erzeugen, dass das Smartphone nicht verrutschen kann.
   HINWEIS: Je nach Gestaltung des Smartphones kann die Kamera mittig oder selbst liegen. Sie können den Winkel der fleschen Riemen so abändern, dass das Telefon sicheren sitzt. Es gibt nicht verschidene Ankerpunkte für den Rand de 1 Objektkappe. Einfach an anderen Ankerpunkten befestigen, um einen optimalen Sitz zu gewährleisten.
3. Drehen Sie die Kappe um stellen Sie sich, dass ihre Kameralinse in der Öffnung in der Objektivkappe zentriert ist. Je better Sie diese Zentriierung vornehmen, desto leichter halten sich die Bilder durch das Telescop aufnehmer.
4. Losen Sie die Feststellschrauben der Okularhalterung im Inneren der Objektivkappe. Platzieren Sie den schwarzen Teil des Okulars in der Okularhalterung undziehen Sie die Schrauben zum Feststellen des Okulars an.
5. Nehmen Sie die Objektivkappe mit dem angebrachten Telefon und Okular und setzen Sie den Chromlauf des Okulars in den Diagonalspiegel auf der Rückseite des Fokussierers ein. Ziehen Sie die Feststellschrauben des Diagonalspiegels an.
6. Aktivieren Sie ihre Kamera-App auf Ihrm Smartphone und stellen Sie den Fokus ein, wie Sie auch das Okular einstehen wurden, noch verwenden Sie diesen Mal das Bild auf dem Bildschirm.

ANMERKUNG: Vergewissern Sie sich. dass der Blitz am Telefon ausgeschaitet ist.

1. Wenn das Bild scharf erscheint, können Sie Ihr Foto machen.

Am besten starten Sie ihren ersten Versuch bei Tageslicht. Sobald alle Einstellungen korrekt vorgenommen wurden, können Sie ihre Instrumente nach draußen bringen und den Mond aufnehmen. Wenn Sie mit dem 20-mm-Okular geübt und vertraut sind, können Sie den Kamera-Adapter zusammen mit dem 10-mm-Okular für eine höhere Vergroßerungsleistung verwenden.

Astro Fi TELESKOP

HINWEISE UND TRICKS ZUM AUFNEHMEN VON BILDRN

Kamerasteuerung

Die Standard-Kamera-Apps, die auf Ihr Smartphone vorinstalliert sind, bietenrechtingeschränkte Steuerungen und stellen den Fokus und die Belichtung automatisch ein. Für die alltagliche Fotografie wie Landschaften oder Portrats stellt das kein Problem dar. Doch bei Aufnahmen eines Planeten oder des Mondes ist es problematisch, da ein sehr holles Objekt vor einem sehr Schwarzen Himmel steht. Die Kamera des Telefons versucht, das Ungleichgewichted der Lichtverhältnisse durch Aufhellung der dunklen Bereiche auszubalancieren, wodurch überbelichtet wird und die Details verschwinnen. Wenn Sie unter den Einstellungen ihrer Kamera-App den Fokuspunkt nicht manuell einstellen oder den Autofocus oder die automatische Belichtung nicht deaktivieren können, sollen den eine andere App ausgehalten. Es stehen etliche Apps für iOS und Android zur Verflügung, die eine umfangreiche Kamera-Steuerung möglich. Viele davon sind kostenlos.

Vibration

Damit die Kamera in keiner Weise bewegt wird, wenn Sie den Auslsser bettigen, konnen Sie eine Auslsserverzogung nutzen. Einige Apps bieten eine Verzogung von 2, 5 oder 10 Sekunden, bevor das Bild aufgenommen wird. Dadurch konnen jegliche Vibrationen verebben, bevor das eigentliche Bild aufgenommen wird.

Motive

Mit dieser Methode konnen Sie bei Tag Bilder von terrestrischen Objekten sowie nachtlichen astronomischen Objekten, wie dem Mond und hellen Planeten (Venus, Mars, Jupiter und Saturn) machen. Da die Kamerasensoren eines Smartphones bei sehr geringen Helligkeiten an ihre Grenzen stoßen, sind Aufnahmen lichtschwacher astronomischer Objekte, wie Galaxien und Nebel, auf diese Weise leider kaum möglich.

VergroBerung

Wenn Sie durch ein stationäre Teleskop den Mond oder einen Planeten beobachten, werden Sie feststellen, dass das Objekt durch das Sichtfeld wandert. Verantwortlich damit ist die Erdredrehung. Wenn Sie durch Ihr 20-mm-Okular blichen, besteht ein Planet etwa 3 Minutes, bis er durch das gesamte Gesichtsfeld des Okulars gewandert ist. Verwenden Sie das 10-mm-Okular, daueriert这点 hediglich 1.5 Minuten. Das Smartphone nutz noch nicht das gesamte Sichtfeld des Okulars, sondern nur dess mitte, wodurch die Bewegung noch viel schneller entscheidt. Wenn ein astronomisches Objekt im Sichtfeld des Telefon zentriert wird, sollen den Punkt anzuvisieren, den das Ziel demnachst passieren wird. Richten Sie das Teleskop so aus, dass es dem Planeten voraus ist und dieser graede in das Sichtfeld eintritt. Dadurch wird die Zeit, die das Wandern durch das gesamte Sichtfeld, in Anspruch nimmt, maximiert, wurdurch Sie mehr Zeit zum Aufnehmen der Bilder zur Verfung haben, bevor ein erneutes Anvisieren des Teleskops nötig wird. Das 10-mm-Okular hat ein engeres Sichtfeld, wodurch Sie hafiger nachstellen müssen. Zu Anfang ist das 20-mm-Okular davon eigener zu handhaben. Sobald sie damit geübt sind, konnen Sie zum 10-mm-Okular übergeben.

WEITERE INFORMATIONSEQUellen

Celestron-Kontakt

Rufen Sie fur Hilfestellung bezüglich这点es Produktits bieuren Technischen Support unter [phone] an oder wenden Sie sich online auf der Website () an unseren Celestron Support und klien Sie dazu ober auf der Seite auf den Reiter "Support". Hier konnen Sie eine umfassende Datenbank mit hauq gestellten Fragen einsehen oder eine Anfrage um Hilfestellung senden.

Schriftverkehritte an folgende Adresse:

Celestron ^ 念 2835 Columbia Street ^ 念 Torrance, CA 90503

Astro Fi TELESKOP

TECHNISCHE DATEN

SKU # 22201 22202
Optisches Design Refraktor Maksutov-Cassegrain
Blendenöffnung 90 mm (3,5 Zoll) 102 mm (4,0 Zoll)
Brennweite 910 mm 1325 mm
Fokalverhältnis f/10.1 f/13
Optische Beschichtungen	Voll beschichtet	Voll beschichtet
Okular/Vergroßerung	25 mm Kellner (1,25 Zoll) / 36x;10 mm Kellner (1,25 Zoll) / 91x;	25 mm Kellner (1,25 Zoll) / 53x;10 mm Kellner (1,25 Zoll) / 132x;
Suchfernrohr	StarPointer-Sucherfernrohr mit rotem Punkt	StarPointer-Sucherfernrohr mit rotem Punkt
Auflösung	Rayleigh: 1,54 Bogensekunden /Dawes-Begrenzung: 1,29 Bodensekunden	Rayleigh: 1,37 Bogensekunden /Dawes-Begrenzung: 1,14 Bodensekunden
Lichtsammelleistung	165-fach bei bloßem Auge	212-fach bei bloßem Auge
Höchste sinnvolle Vergroßerung	213-fach	241-fach
Niedrigste sinnvolle Vergroßerung	13-fach	15-fach
Stellare Grenzgrößen	12,3	12,5
Stativ	Höhenverstellbares Aluminium	Höhenverstellbares Aluminium
Garantie	2 Jahre	2 Jahre
Okularrohrjährige	37,2 Zoll (94,5 cm)	11 Zoll (27,9 cm)
Gesamtgewicht des Telescopsets	13,6 pfund	13,6 pfund

SKU # 22203
Optisches Design Newton-Reflektor
Blendenöffnung 130 mm (5,1 Zoll)
Brennweite 650 mm
Fokalverhältnis f/5
Optische Beschichtungen	Aluminium mit SiO2
Okular/Vergroßerung	25 mm Kellner (1,25 Zoll) / 26x;10 mm Kellner (1,25 Zoll) / 65x;
Suchfernrohr	StarPointer-Sucherfernrohr mit rotem Punkt
Auflösung	Rayleigh: 1,07 Bogensekunden /Dawes-Begrenzung: 0,89 Bodensekunden
Lichsmalleistung	345-fach bei bloßem Auge
Höchste sinnvolle Vergroßerung	307-fach
Niedrigste sinnvolle Vergroßerung	19-fach
Stellare Grenzgrößen	13,1
Stativ	Höhenverstellbares Aluminium
Garantie	2 Jahre
Okularrohränge	26 Zoll (66 cm)
Gesamtgewicht des Telescopsets	17,0 pfund

Astro Fi TELESKOP

HINWEISE

Astro Fi TELESKOP

Starry Night

BONUSSOFTWARE IhrKaufbeinhaltet Software furHren Computer. Sie mssendiese Software nicht herunterladen, um Ihr Teleskop zu verwenden, aber sie kann Ihr Erlebnis verbessern.

Celestron Sternennacht-Astronomiesoftware

Celestron Starry Night, die fuhrende
Astronomiessoftware auf dem Markt, nimmt Sie mit auf eine geführte Tour durch die Vergangenheit, Gegenwart und Zukunft unseres Sonnensystems.
Sie kann Ohnen damit halten, mehr über den Nachthimmel zu erfahren und ihre{nachste Beobachtungssitzung zu planen. Sie kann Ohnen damit halten, mehr über den Nachthimmel zu erfahren und ihre{nachste Beobachtungssitzung zu planen.

MINDESTANFORDERUNGEN AN DAS GERAT:

Windows:

Windows 7 oder higher
- Prozessor mit 500 MHz oder mehr
128 MB RAM
850 MB Festplattenspeicher
32 MB OpenGL-fahige Grafikkarte
Monitor mit einer Auflösung von 1024 x 768 Pixel(empfohlen)

Mac:

Universal Binary (PPC/Intel-kompatibel)
- OS X 10.4 oder higher (10.5 oder higher für Elementary)
G3 Prozessor mit 450 MHz oder mehr
128 MB RAM
- 850 MB Festplattenspeicher
- 32 MB OpenGL-fahige Grafi kkarte
Monitor mit einer Auflösung von 1024 x 768 Pixeln (empfahlen)

SICHERHEITSHINWEISE

• Es besteht eine Explosionsgefahr, wenn die Batterie durch einen falschen Batterietyp ersetz wird.
• Die mitgelieferte Batterie ist nicht wiederaufl adbar.
• Verwenden Sie die Batterie nur wie ursprünglich vorgesehen, um einen Kurzschluss zu vermeiden. Das direkte Anschlieben des leitenden Materials an die positiven und negativen Seiten der Batterie führt zu einem Kurzschluss.
• Verwenden Sie keine beschädigte Batterie.
  Lagern Sie die Batterie nicht in einer extrem kalten oder freißen Umgebung. Dies kann die Batterielebensdauer verringern.
• Nehmen Sie die Batterien hereaus, wenn sie leer sind oder das langere Zeit nicht benutzt wird.
• Beachten Sie beim Ersetzen der Batterie die Bedienungsanleitung und sorgen Sie davon, dass die positiven und negativen Pole richtig ausgerichtet sind.
• Werfen Sie die Batterie nicht ins Feuer.
• Entsorgen Sie die Batterie gemäß den ortlichen Vorschriften.

celestron.com/pages/warranty

FCC-HINWEIS: Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden beiden Bedingungen: (1) Dieses Gerätarfneine schädlichen Störungen erzeugen und (2)这点 Gerät muss Störungen von außen akzeptieren, dazu gehoren solche Störungen, die einen unerwänschten Betrieb verursichen.

INFORMATIONEN ZUM WLAN RADIO

Maximale EIRP:	802.11b: 19,98 dBm; 802.11g: 19,95 dBm; 802.11n-HT20: 19,96 dBm
HF-Funktion:	2,4-GHz-WLAN
Betriebsband/Frequenz:	2412-2472 MHz (802.11b/g/n20)
Kanalanzahl:	13 (802.11b/g/n20)
Kanaltrennung:	5MHz
Modulationsart:	DSSS, OFDM
Antennentyp:	PCB-Antenne
Maximaler Antennengewinn:	3,18 dBi

WARNING BEI SONNENBECABTUNG: Versuchen Sie niemals. die Sonne durch ein Teleskop zu betrachten.

BENÖTIGEN SIE UNDERSTÜTZUNG? Wenden Sie sich an die technische Unterstützung von Celestron unter celestron.com/pages/technical-support

Produktdesign und technische Daten können ohne vorherige Anwendung geändert werden. Diese Produkt ist für Personen ab 14 Jahren konzipiert und vorgesehen.
