BEDIENUNGSANLEITUNG TECD 182 Lii Kit EINHELL

TE-CD 18-2 Li-i Solo TE-CD 18-2 Li-i Solo Art.-Nr.: 45.138.00 I.-Nr.: 11013 Art.-Nr.: 45.138.02 I.-Nr.: 11013

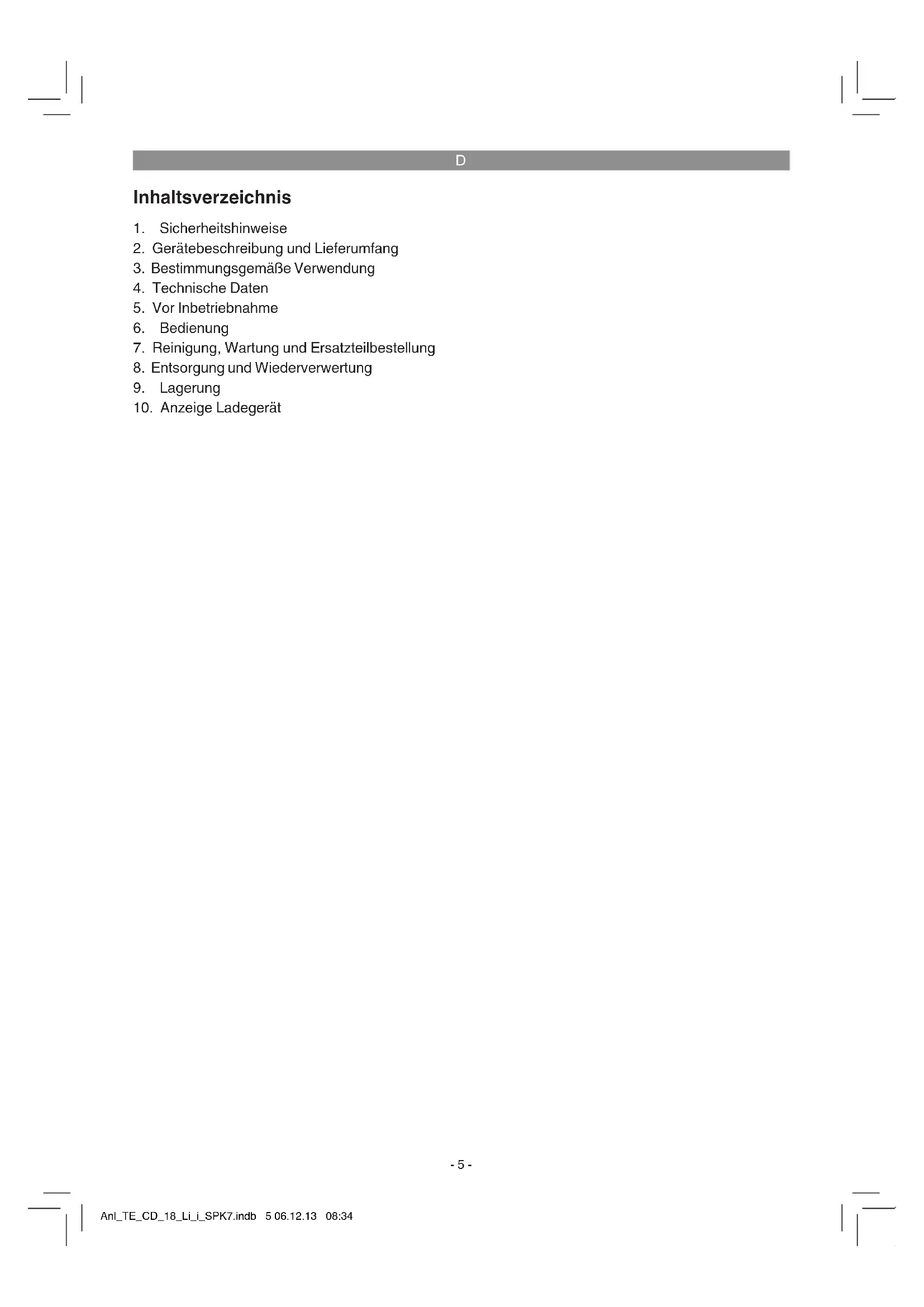

1. Sicherheitshinweise

2. Gerätebeschreibung und Lieferumfang

3. Bestimmungsgemäße Verwendung

5. Vor Inbetriebnahme

7. Reinigung, Wartung und Ersatzteilbestellung

8. Entsorgung und Wiederverwertung

10. Anzeige Ladegerät

Warnung - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraus- tretende Splitter, Späne und Stäube können Sichtverlust bewirken. Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann ge- sundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden! Um eine Beschädigung des Getriebes zu vermeiden, darf die Gangumschaltung nur im Stillstand umgeschaltet werden. Lagerung der Akkus nur in trockenen Räumen mit einer Umgebungstemperatur von +10°C - +40°C. Akkus nur in geladenem Zustand lagern (mind. 40% geladen). Anl_TE_CD_18_Li_i_SPK7.indb 6 06.12.13 08:34D

m Achtung! Beim Benutzen von Geräten müssen einige Si- cherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshin- weise deshalb sorgfältig durch. Bewahren Sie die- se gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an an- dere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise nden Sie im beiliegenden Heftchen! m Warnung Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und

2.1 Gerätebeschreibung (Bild 1)

1. Drehmomenteinstellung

2. Akku-Kapazitätsanzeige

3. Drehrichtungsschalter

4. Ein-/ Ausschalter

7. Umschalter 1. Gang – 2. Gang

9. Schnellspannbohrfutter

11. LED-Anzeige Links-/Rechtslauf

12. Abnehmbarer Halteclip

13. Bohrtiefenanschlag

Bitte überprüfen Sie die Vollständigkeit des Arti- kels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Arti- kels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an den nächstgelege- nen zuständigen Baumarkt. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Garan- tiebestimmungen am Ende der Anleitung.

Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.

Entfernen Sie das Verpackungsmaterial so- wie Verpackungs-/ und Transportsicherungen (falls vorhanden).

Überprüfen Sie, ob der Lieferumfang vollstän- dig ist.

Kontrollieren Sie das Gerät und die Zubehör- teile auf Transportschäden.

Bewahren Sie die Verpackung nach Möglich- keit bis zum Ablauf der Garantiezeit auf. Achtung! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststobeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Er- stickungsgefahr!

Akku-Schlagbohrschrauber

Ladegerät (Bei Art.-Nr.: 45.138.02 nicht im Lieferumfang)

Akku (Bei Art.-Nr.: 45.138.02 nicht im Lieferumfang)

Originalbetriebsanleitung

3. Bestimmungsgemäße

Verwendung Der Akku-Schlagbohrschrauber ist zum Eindre- hen und Lösen von Schrauben, zum Bohren in Holz, Metall und Kunststo und zum Schlagboh- ren in Gestein unter Verwendung des entspre- chenden Einsatzwerkzeuges geeignet. Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinaus- gehende Verwendung ist nicht bestimmungsge- mäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bedie- Anl_TE_CD_18_Li_i_SPK7.indb 7 06.12.13 08:34D

ner und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestim- mungsgemäß nicht für den gewerblichen, hand- werklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Spannungsversorgung Motor: .................18 V d.c. Leerlauf-Drehzahl:............... 0-320 / 0-1350 min-1 Drehmomentstufen: .................................23+1+1 Rechts- Links-Lauf: ............................................ja Spannweite Bohrfutter: .....................max. 13 mm Ausgangsspannung Ladegerät: .........10-21 V d.c. Ausgangsstrom Ladegerät: ............................ 3 A Netzspannung Ladegerät: ... 200-260V~ 50-60Hz Akku-Typ: .................................................... Li-Ion Anzahl der Akkuzellen: ....................................... 5 Akkukapazität: ........................................... 1,5 Ah Gewicht: ...................................................... 1,8 kg Max. Schraubendurchmesser: .................... 6 mm Der max. Schraubendurchmesser beschreibt den maximalen Durchmesser der Schraube, die in Holz eingeschraubt werden kann. Je nach Holzart kann der Durchmesser der Schraube variieren. Geräusch und Vibration Die Geräusch- und Vibrationswerte wurden ent- sprechend EN 60745 ermittelt. Schalldruckpegel L

........................................... 3 dB Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust be- wirken. Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745. Bohren in Metall Schwingungsemissionswert a

Unsicherheit K = 1,5 m/s

Schlagbohren in Beton Schwingungsemissionswert a

Unsicherheit K = 1,5 m/s

Schrauben ohne Schlag Schwingungsemissionswert a

Unsicherheit K = 1,5 m/s

Warnung! Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann sich, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, ändern und in Ausnahmefällen über dem angegebenen Wert liegen. Der angegebene Schwingungsemissionswert kann zum Vergleich eines Elektrowerkzeuges mit einem anderen verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Beeinträchtigung verwendet werden. Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

Warten und reinigen Sie das Gerät regelmä- ßig.

Passen Sie Ihre Arbeitsweise dem Gerät an.

Überlasten Sie das Gerät nicht.

Lassen Sie das Gerät gegebenenfalls über- prüfen.

Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

Tragen Sie Handschuhe. Restrisiken Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten:

1. Lungenschäden, falls keine geeignete Staub-

schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör-

schutz getragen wird.

3. Gesundheitsschäden, die aus Hand-Arm-

Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und ge- wartet wird. Anl_TE_CD_18_Li_i_SPK7.indb 8 06.12.13 08:34D

Begrenzen Sie die Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in de- nen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

5. Vor Inbetriebnahme

Lesen Sie vor der Inbetriebnahme Ihres Ak- kuschraubers unbedingt diese Hinweise:

1. Laden Sie den Akku mit dem mitgelieferten

Ladegerät. Ein leerer Akku ist nach ca. 0,5-1 Stunde aufgeladen.

2. Nur scharfe Bohrer sowie einwandfreie und

geeignete Schrauberbits verwenden.

3. Beim Bohren und Schrauben in Wänden und

Mauern diese auf verborgene Strom-, Gas- und Wasserleitung überprüfen.

1. Akku-Pack (5) aus dem Handgri heraus

ziehen, dabei die Rasttaste (8) nach unten drücken.

2. Vergleichen, ob die auf dem Typenschild

angegebene Netzspannung mit der vorhan- denen Netzspannung übereinstimmt. Stecken Sie den Netzstecker des Ladegeräts (6) in die Steckdose. Die grüne LED beginnt zu blinken.

3. Schieben Sie den Akku auf das Ladegerät.

Unter Punkt 10 (Anzeige Ladegerät) nden Sie eine Tabelle mit den Bedeutungen der LED Anzei- ge am Ladegerät. Sollte das Laden des Akku-Packs nicht möglich sein, überprüfen Sie bitte

ob an der Steckdose die Netzspannung vor- handen ist.

ob ein einwandfreier Kontakt an den Lade- kontakten des Ladegerätes vorhanden ist. Sollte das Laden des Akku-Packs immer noch nicht möglich sein, bitten wir Sie,

das Ladegerät und Ladeadapter

und den Akku-Pack an unseren Kundendienst zu senden. Im Interesse einer langen Lebensdauer des Akku- Packs sollten Sie für eine rechtzeitige Wiederauf- ladung des LI-Akku-Packs sorgen. Dies ist auf jeden Fall notwendig, wenn Sie feststellen, dass die Leistung des Akku-Schraubers nachlässt.

6.2 Drehmoment-Einstellung (Abb. 4/Pos. 1)

Achtung! Stellring für das Drehmoment nur bei Stillstand einstellen. Der Akku-Schlagbohrschrauber ist mit einer me- chanischen Drehmomenteinstellung ausgestattet. Das Drehmoment für eine bestimmte Schrauben- größe wird am Stellring (1) eingestellt. Das Dreh- moment ist von mehreren Faktoren abhängig:

von der Art und Härte des zu bearbeitenden Materials.

von der Art und der Länge der verwendeten Schrauben.

von den Anforderungen, die an die Schraub- verbindung gestellt werden. Das Erreichen des Drehmoments wird durch das ratschende Ausrücken der Kupplung signalisiert.

Zum Bohren stellen Sie die Drehmomentein- stellung (1) auf die Stufe „Bohrer“.

Zum Schlagbohren stellen Sie die Drehmo- menteinstellung (1) auf die Stufe “Hammer”. In den Stufen Bohren und Schlagbohren ist die Rutschkupplung außer Betrieb. Beim Bohren und Schlagbohren ist das maximale Drehmoment verfügbar.

6.4 Drehrichtungsschalter (Abb. 5/Pos. 3)

Mit dem Schiebeschalter über dem Ein/Ausschalter können Sie die Drehrichtung des Akku-Schlagbohrschraubers einstellen und den Akku- Schlagbohrschrauber gegen ungewolltes Einschalten sichern. Sie können zwischen Links- und Rechtslauf wählen. Um eine Beschädigung des Getriebes zu vermeiden, darf die Drehrich- tung nur im Stillstand umgeschaltet werden. Be- ndet sich der Schiebeschalter in der Mittelstel- lung, ist der Ein/Aus-Schalter blockiert.

6.5 Ein-/Aus-Schalter (Abb. 5/Pos. 4)

Mit dem Ein-/Aus-Schalter können Sie die Dreh- zahl stufenlos steuern. Je weiter Sie den Schalter drücken, desto höher ist die Drehzahl des Ak- kuschraubers. Anl_TE_CD_18_Li_i_SPK7.indb 9 06.12.13 08:34D

6.6 Umschaltung Gang 1 - Gang 2

(Abb. 6/Pos. 7) Je nach Stellung des Umschalters können Sie mit einer höheren oder niedrigeren Drehzahl arbeiten. Um eine Beschädigung des Getriebes zu vermei- den, darf die Gangumschaltung nur im Stillstand umgeschaltet werden.

6.7 LED-Anzeige Links-/Rechtslauf

(Bild6/Pos.11) Die LED- Anzeige Links-/Rechtslauf (11) zeigt an, in welcher Stellung sich der Drehrichtungsschal- ter (3) bendet. Grüne LED (11a) leuchtet: Rechtslauf Rote LED (11b) leuchtet: Linkslauf

6.8 Akku-Kapazitätsanzeige (Abb. 7/Pos. 2)

Drücken Sie auf den Schalter für Akku- Kapazitätsanzeige (a). Die Akku-Kapazitätsan- zeige (2) signalisiert ihnen den Ladezustand des Akkus anhand von 3 LED`s. Alle 3 LEDs leuchten: Der Akku ist voll aufgeladen. 2 oder 1 LED(’s) leuchten Der Akku verfügt über ausreichende Restladung. 1 LED blinkt: Der Akku ist leer, laden Sie den Akku auf. Alle LED’s blinken: Der Akku wurde tiefentladen und ist defekt. Ein defekter Akku darf nicht mehr verwendet und ge- laden werden!

6.9 LED-Licht (Abb. 7/Pos. 10)

Das LED-Licht (10) ermöglicht das Ausleuchten der Schraub- bzw. Bohrstelle bei ungünstigen Lichtverhältnissen. Das LED-Licht (10) leuchtet automatisch, sobald Sie den Ein-/Ausschalter (4) drücken.

6.10 Werkzeugwechsel (Bild 8)

Achtung! Stellen Sie bei allen Arbeiten (z.B. Werkzeugwechsel; Wartung; usw.) am Akku- Schlagbohrschrauber den Drehrichtungsschalter (3) in Mittelstellung.

Der Akkuschrauber ist mit einem Schnell- spannbohrfutter (9) mit automatischer Spin- delarretierung ausgestattet.

Drehen Sie das Bohrfutter (9) auf. Die Bohr- futteröffnung (a) muss groß genug sein, um das Werkzeug (Bohrer bzw. Schrauberbit) aufzunehmen.

Wählen Sie das geeignete Werkzeug aus. Schieben Sie das Werkzeug soweit wie mög- lich in die Bohrfutteröffnung (a) hinein.

Drehen Sie das Bohrfutter (9) fest zu, und prüfen Sie anschließend den festen Sitz des Werkzeuges.

Verwenden Sie am besten Schrauben mit Selbst- zentrierung (z. B. Torx, Kreuzschiltz), welches ein sicheres Arbeiten gewährleistet. Achten Sie da- rauf, dass der verwendete Bit und die Schraube in Form und Größe übereinstimmen. Nehmen Sie die Drehmomenteinstellung, wie in der Anleitung beschrieben, entsprechend der Schraubengröße vor.

6.12 Abnehmbarer Halteclip (Bild 1 / Pos.12)

Mit montiertem Halteclip (12) kann das Gerät z.B. an einen Gürtel angehangen werden. Der ab- nehmbare Halteclip kann an die linke oder rechte Seite des Gerätes geschraubt werden. Ein Mon- tieren ist aber nicht zwingend notwendig.

6.13 Zusatzhandgri montieren

(Bild 9/Pos. 14) Der Zusatzhandgri (14) bietet Ihnen während der Benutzung zusätzlichen Halt. Benutzen Sie das Gerät daher nicht ohne den Zusatzhandgri. Befestigt wird der Zusatzhandgri (14) durch Klemmung. Durch drehen des Gries im Uhrzei- gersinn wird die Klemmung angezogen. Drehen gegen den Uhrzeigersinn löst die Klemmung.

Der beiliegende Zusatzhandgriff (14) muss zunächst montiert werden. Hierzu ist durch Drehen des Griffes die Klemmung weit genug zu öffnen, damit der Zusatzhandgriff über das Bohrfutter (1) auf das Gerät geschoben wer- den kann.

Nach dem Aufschieben des Zusatzhandgrif- fes (14) schwenken Sie diesen in die für Sie angenehmste Arbeitsposition.

Jetzt den Griff in entgegengesetzter Drehrich- tung wieder zudrehen, bis der Zusatzhand- griff fest sitzt.

Der Zusatzhandgriff (14) ist für Rechtshänder ebenso wie für Linkshänder geeignet. Anl_TE_CD_18_Li_i_SPK7.indb 10 06.12.13 08:34D

6.14 Tiefenanschlag montieren und einstellen

(Bild 9/Pos. 13) Der Tiefenanschlag (13) wird vom Zusatzhand- gri (14) durch Klemmung gehalten. Die Klem- mung wird wieder durch Drehen des Gries gelöst bzw. festgezogen.

Lösen Sie die Klemmung und setzen Sie den Tiefenanschlag (13) in die dafür vorgesehene Aussparung des Zusatzhandgriffes ein.

Bringen Sie den Tiefenanschlag (13) auf glei- che Ebene zum Bohrer.

Ziehen Sie den Tiefenanschlag um die ge- wünschte Bohrtiefe zurück.

Drehen Sie den Griff des Zusatzhandgriffes (14) wieder zu bis dieser fest sitzt.

Bohren Sie nun das Loch, bis der Tiefenan- schlag (13) das Werkstück berührt.

7. Reinigung, Wartung und

Ersatzteilbestellung Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker.

Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutz- frei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Ver- wenden Sie keine Reinigungs- oder Lösungs- mittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elek- trogerät erhöht das Risiko eines elektrischen Schlages.

Im Geräteinneren benden sich keine weiteren zu wartenden Teile.

7.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An- gaben gemacht werden;

Artikelnummer des Gerätes

Ident-Nummer des Gerätes

Ersatzteilnummer des erforderlichen Ersatz- teils Aktuelle Preise und Infos nden Sie unter www.isc-gmbh.info

Wiederverwertung Das Gerät bendet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpa- ckung ist Rohsto und ist somit wieder verwend- bar oder kann dem Rohstokreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoe. Defekte Geräte ge- hören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Elektrowerkzeug in der Origi- nalverpackung auf. Anl_TE_CD_18_Li_i_SPK7.indb 11 06.12.13 08:34D

10. Anzeige Ladegerät

Anzeigestatus Bedeutung und Maßnahme Rote LED Grüne LED Aus Blinkt Betriebsbereitschaft Das Ladegerät ist an das Netz angeschlossen und betriebsbereit, Akku ist nicht im Ladegerät An Aus Laden Das Ladegerät lädt den Akku im Schnellladebetrieb. Aus An Der Akku ist zu 85% aufgeladen und einsatzbereit. (Ladedauer 1,5 Ah Akku: 30 min) (Ladedauer 3,0 Ah Akku: 60 min) (Ladedauer 5,2 Ah Akku: 130 min) Danach wird auf eine Schonladung umgeschaltet bis zur vollständigen Ladung. (Ladedauer insgesamt 1,5 Ah Akku: ca. 40 min) (Ladedauer insgesamt 3,0 Ah Akku: ca. 75 min) (Ladedauer insgesamt 5,2 Ah Akku: ca. 140 min) Maßnahme: Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Lade- gerät vom Netz. Blinkt Aus Anpassungsladung Das Ladegerät bendet sich im Modus für schonende Ladung. Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen und benötigt mehr als 1h. Dies kann folgende Ursachen haben: - Akku wurde sehr lange Zeit nicht mehr geladen oder die Entladung eines erschöpften Akkus wurde fortgesetzt (Tiefenentladung) - Die Akkutemperatur liegt nicht im Idealbereich zwischen 25° C und 45° C. Maßnahme: Warten Sie bis der Ladevorgang abgeschlossen ist, der Akku kann trotzdem weiter geladen werden. Blinkt Blinkt Fehler Ladevorgang ist nicht mehr möglich. Der Akku ist defekt. Maßnahme: Ein defekter Akku darf nicht mehr geladen werden. Entnehmen Sie den Akku aus dem Ladegerät. An An Temperaturstörung Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt (unter 0° C) Maßnahme: Entnehmen Sie den Akku und bewahren Sie diesen 1 Tag bei Raumtemperatur (ca. 20° C) auf. Anl_TE_CD_18_Li_i_SPK7.indb 12 06.12.13 08:34D

Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt- gerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeauorderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge- rechten Verwertung im Falle der Eigentumsaufgabe verpichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt- schafts- und Abfallgesetze durchführt. Nicht betroen sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile. Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig. Technische Änderungen vorbehalten Anl_TE_CD_18_Li_i_SPK7.indb 13 06.12.13 08:34D

Service-Informationen Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service- Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service- Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate- rialien zur Verfügung. Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden. Kategorie Beispiel Verschleißteile* Bohrfutter Verbrauchsmaterial/ Verbrauchsteile* Bit-Einsätze/Bohrer Fehlteile

• nicht zwingend im Lieferumfang enthalten! Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)? Beschreiben Sie diese Fehlfunktion. Anl_TE_CD_18_Li_i_SPK7.indb 14 06.12.13 08:34D

Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo- nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean- sprüchen gilt folgendes:

1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihre gesetzlichen Gewährleis-

tungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kos- tenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel am Gerät, die nachweislich auf einem

Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerk- lichen oder beruichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustan- de, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach- gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim- mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über- lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-

che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga- rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort- Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:

www.isc-gmbh.info. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück. Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service- adresse. Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge- mäß den Service-Informationen dieser Bedienungsanleitung. iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland) Anl_TE_CD_18_Li_i_SPK7.indb 15 06.12.13 08:34D

09951 / 95 920 + Durchwahl: Allgemeine Fragen -00 Klima / Heizen / Entfeuchten -30 Stromerzeuger -05 Werkzeugtechnik - Handgeführt -35 Gartentechnik - Benzin -10 Werkzeugtechnik - Stationär -40 Gartentechnik - Elektro -15 Fragen zur Rechnung -50 Gartentechnik - Akku -20 Reparaturanfragen -60 Gewächshaus / Metallgerätehaus -25 Telefax: 01805 / 835 830 (Festnetz: 14 ct/min, Mobilfunk max.: 42 ct/min) E-Mail: info@isc-gmbh.info · Internet: www.isc-gmbh.info iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland) Anl_TE_CD_18_Li_i_SPK7.indb 16 06.12.13 08:34GB
