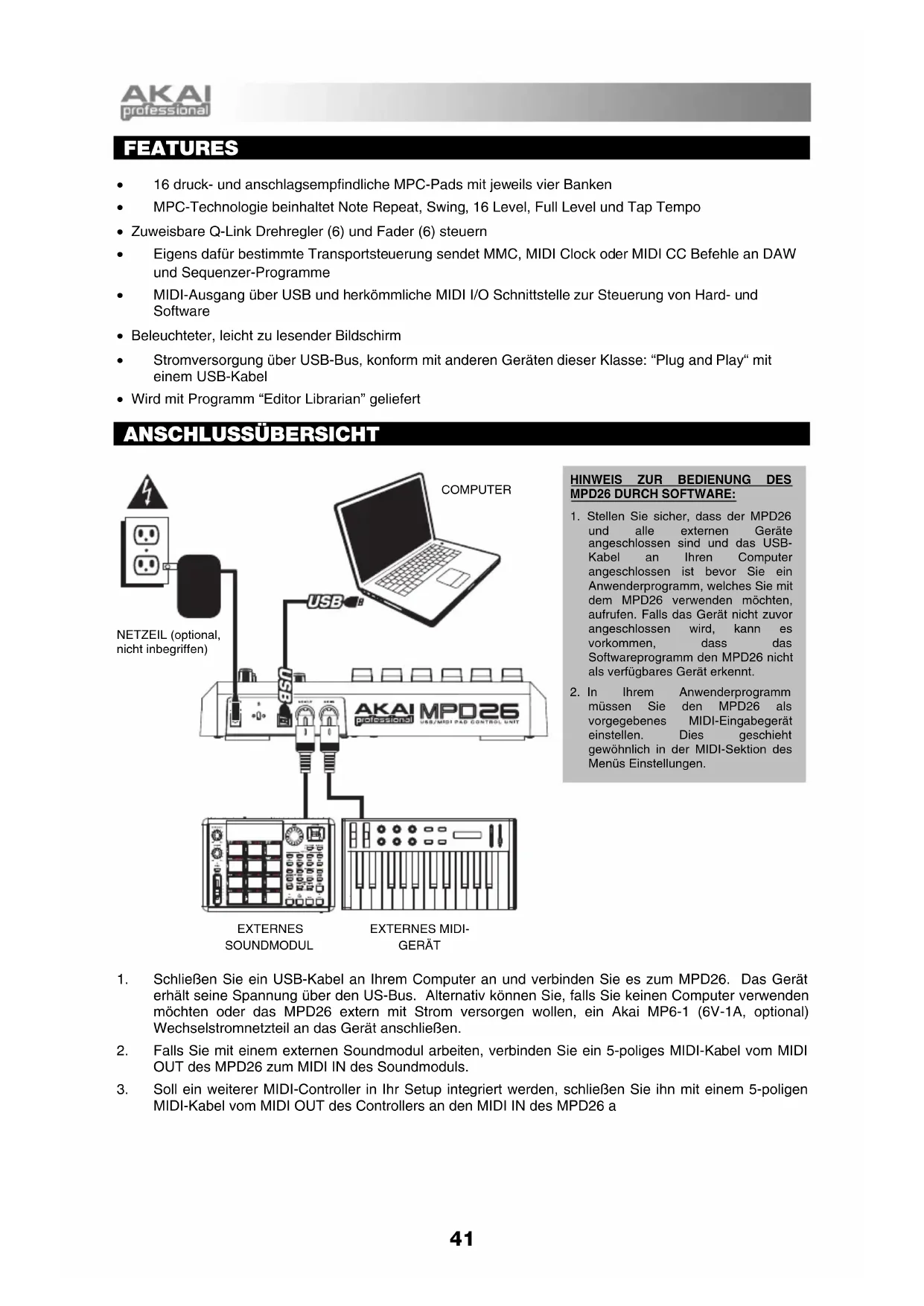

BEDIENUNGSANLEITUNG MPD26 AKAI

• 16 druck- und anschlagsempfindliche MPC-Pads mit jeweils vier Banken

• MPC-Technologie beinhaltet Note Repeat, Swing, 16 Level, Full Level und Tap Tempo

• Zuweisbare Q-Link Drehregler (6) und Fader (6) steuern

• Eigens dafür bestimmte Transportsteuerung sendet MMC, MIDI Clock oder MIDI CC Befehle an DAW und Sequenzer-Programme

• MIDI-Ausgang über USB und herkömmliche MIDI I/O Schnittstelle zur Steuerung von Hard- und Software

• Beleuchteter, leicht zu lesender Bildschirm

• Stromversorgung über USB-Bus, konform mit anderen Geräten dieser Klasse: “Plug and Play“ mit einem USB-Kabel

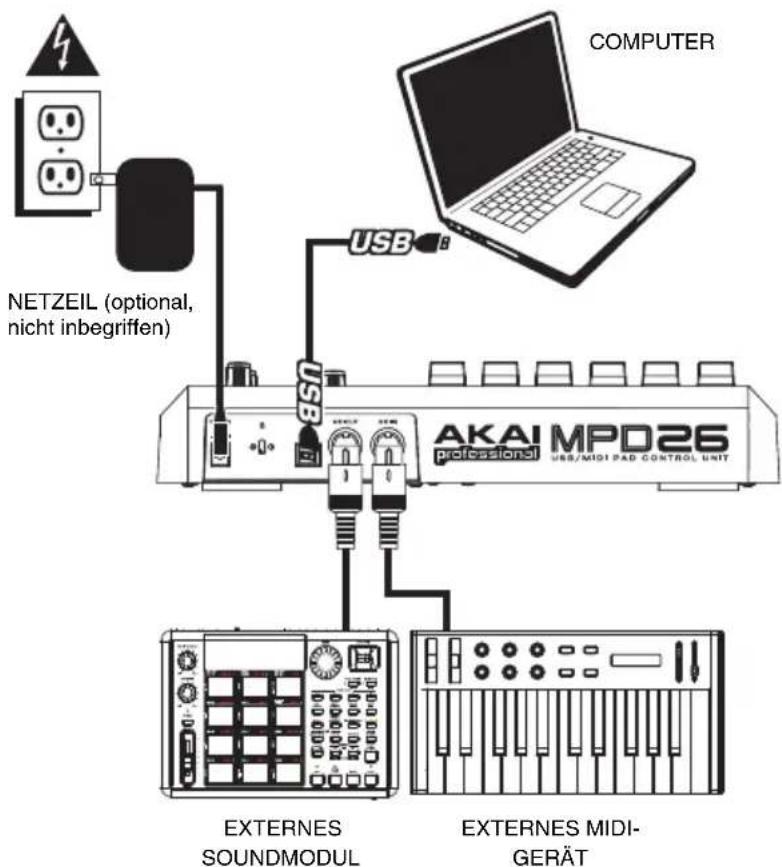

• Wird mit Programm “Editor Librarian” geliefert ANSCHLUSSÜBERSICHT

1. Schließen Sie ein USB-Kabel an Ihrem Computer an und verbinden Sie es zum MPD26. Das Gerät

erhält seine Spannung über den US-Bus. Alternativ können Sie, falls Sie keinen Computer verwenden möchten oder das MPD26 extern mit Strom versorgen wollen, ein Akai MP6-1 (6V-1A, optional) Wechselstromnetzteil an das Gerät anschließen.

2. Falls Sie mit einem externen Soundmodul arbeiten, verbinden Sie ein 5-poliges MIDI-Kabel vom MIDI

OUT des MPD26 zum MIDI IN des Soundmoduls.

3. Soll ein weiterer MIDI-Controller in Ihr Setup integriert werden, schließen Sie ihn mit einem 5-poligen

MIDI-Kabel vom MIDI OUT des Controllers an den MIDI IN des MPD26 a

HINWEIS ZUR BEDIENUNG DES

MPD26 DURCH SOFTWARE:

1. Stellen Sie sicher, dass der MPD26

und alle externen Geräte angeschlossen sind und das USB- Kabel an Ihren Computer angeschlossen ist bevor Sie ein Anwenderprogramm, welches Sie mit dem MPD26 verwenden möchten, aufrufen. Falls das Gerät nicht zuvor angeschlossen wird, kann es vorkommen, dass das Softwareprogramm den MPD26 nicht als verfügbares Gerät erkennt.

2. In Ihrem Anwenderprogramm

müssen Sie den MPD26 als vorgegebenes MIDI-Eingabegerät einstellen. Dies geschieht gewöhnlich in der MIDI-Sektion des Menüs Einstellungen. COMPUTER EXTERNES SOUNDMODUL EXTERNES MIDI- GERÄT NETZEIL (optional, nicht inbegriffen)42

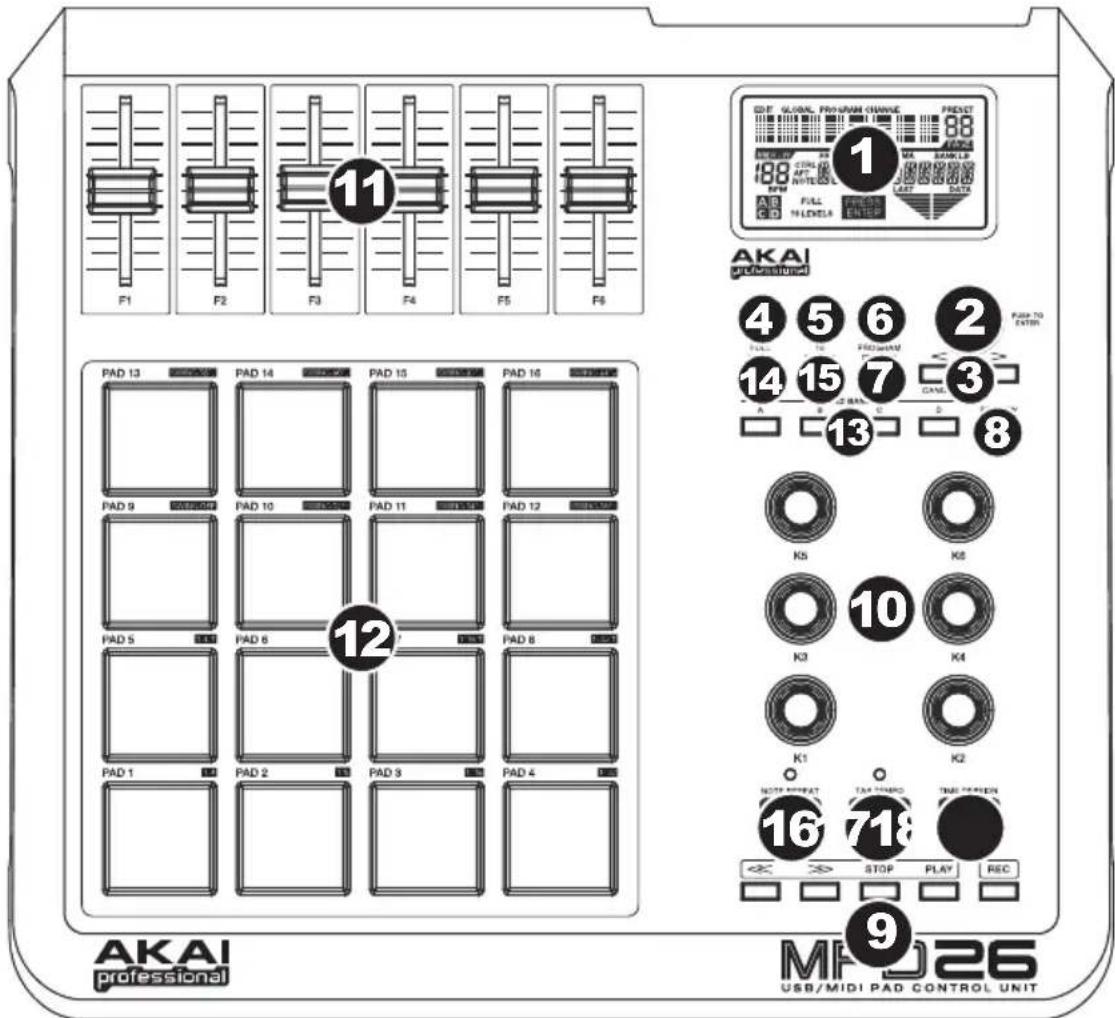

ÜBERSICHT ÜBER DIE OBERSEITE

1. LCD – Das Display wird zur Navigation durch Menüs, zur Datenanzeige und zur Anzeige der

Werteänderungen der Optionen und Parameter des MPD26 verwendet.

2. [VALUE] (Push to Enter) – Dieser Regler dient zur Auswahl von Presets, Parameterwerten und

Einstellungen. Er funktioniert des Weiteren als [ENTER] Taste, wenn Sie ihn drücken.

3. [<] UND [>] TASTEN – Diese Tasten dienen zur Navigation durch die Menü- und Optionsfelder. Mit

der [<] Taste können Sie auch Vorgänge abbrechen [CANCEL].

4. [PRESET] – Diese Taste gibt Zugang zum Preset Modus, der Betriebsart, in der Sie die verschiedenen

Preset Programme auswählen können.

5. [EDIT] – Diese Taste ruft den Edit Modus auf, in dem Sie das Verhalten der Pads, Regler und Fader,

sowie die Grundeinstellungen für jedes Preset ändern können.

6. [GLOBAL] – Diese Taste ruft den Global Modus auf, in dem sich MIDI Reset Befehle und globale

Systemeinstellungen vorgenommen werden.

7. [PROGRAM CHANGE] – Wenn Sie diese Taste drücken, gelangen Sie den Program Change Modus.

In diesem Modus kann Programmwechsel (Program Change) oder Programmwechsel mit Bankbefehl (Program mit Bank Change) Befehle zu einem Hardware- oder Software-Soundmodul.

8. [PREVIEW] – Diese Taste ermöglicht es, einen Wert eines Controllers vorausschauend zu sehen,

bevor er wirklich gesendet wird. Sie erhalten dadurch genaue Kontrolle über Ihre Parameter und verhindert, dass falsche Controller-Daten auf Grund einer falschen physikalischen Position des Controllers gesendet werden. Zum Beispiel indem Sie [PREVIEW] gedrückt halten, können Sie den Originalwert sehen und die physikalische Position eines Faders wenn notwendig anpassen, bevor Daten gesendet werden.43

9. TRANSPORT CONTROL TASTEN – Diese fünf Tasten dienen dazu, Transportbefehle zu senden. Die

Transport Control Tasten können so eingestellt werden, dass sie entweder MMC (MIDI Machine Control), MMC/MIDI Clock, MIDI START/STOP oder vordefinierte MIDI CC Werte übertragen.

10. 6 ZUWEISBARE REGLER – Jeder 360° Regler kann zum Senden von Continuous Control Daten zu

einer Digital Audio Workstation (DAW) oder zu einem externen MIDI-Gerät verwendet werden.

11. 6 ZUWEISBARE FADER – Jeder Fader kann zum Senden von Continuous Control Daten zu einer

Digital Audio Workstation (DAW) oder zu einem externen MIDI-Gerät verwendet werden.

12. 16 MPC ANSCHLAG- UND DRUCKDYNAMISCHE PADS – Die Pads werden zum Triggern von

Drumsounds oder Samples Ihres Hardware- oder Software-Klangerzeugers verwendet. Die Pads sind anschlag- und druckdynamisch, weshalb Sie die Pads sehr intuitiv und ausdrucksstark spielen können.

13. PAD BANK TASTEN – Diese 4 Tasten schalten durch die Pad Bänke A, B, C, D. Jede Bank kann 16

Sounds ansprechen, wodurch Sie auf bis zu 64 verschiedene Sounds mit den Pads zugreifen können. Die gegenwärtig gewählte Pad Bank wird im LCD Display angezeigt.

14. [FULL LEVEL] – Falls [FULL LEVEL] aktiviert wurde, spielen die Pads die Sounds immer mit der

maximalen Lautstärke (127) ab, egal, wie leicht oder hart Sie die Pads anschlagen.

15. [16 LEVEL] – Wenn [16 LEVEL] aktiviert ist, können Sie mit den 16 Pads die

Lautstärke eines ausgewählten Sounds in 16 Schritten ändern. Wird die [16 LEVEL] Tasten gedrückt, wird das letzte angeschlagene Pad auf alle 16 Pads gelegt. Die Pads spielen nun immer die gleiche Notennummer Druckcontroller wie das ursprüngliche Pad, geben aber gemäß der rechten Abbildung unterschiedliche Lautstärken des Sounds aus. Dabei spielt es keine Rolle, wie weich oder hart Sie die Pads anschlagen. So erhalten Sie noch mehr Akzentuierungsmöglichkeiten über die Lautstärke eines Sounds.

16. [NOTE REPEAT] – Wird diese Taste gehalten und dabei ein Pad

angeschlagen und gedrückt halten, wird das Pad in einer bestimmten Geschwindigkeit, basierend au der gegenwärtigen Tempo und Time Division Einstellungen, hintereinander getriggert. Die Note Repeat Funktion lässt sich zu einer internen oder externen MIDI Clock Quelle synchronisieren. [NOTE REPEAT] kann zeitweise (Momentary) oder dauernde (Latching) Schaltzustände ausgeben.

17. [TIME DIVISION] – Diese Taste wird zur Definition der Geschwindigkeit der Note Repeat Funktion oder

Swing verwendet, die auf dem LCD angezeigt weden soll. Wenn [TIME DIVISION] gedrückt und gehalten, können Sie eine der Pads 1-8 drücken, um eine Zeiteinheit auszuwählen oder eine der Pads 9-16 drücken, um eine Höhe der Swing auszuwählen. [TIME DIVISION] ist ein zeitweiser Taster.

18. [TAP TEMPO] – Diese Taste ermöglicht es, durch Antippen der Taste ein neues Tempo zu definieren.

Wenn das Preset neu geladen wird, wird der vorherige gespeicherte Tempowert wieder aufgerufen. (Beachten Sie bitte, dass das Grundtempo eines Presets im Edit Modus eingestellt werden kann). Tap Tempo funktioniert nicht, wenn das MPD26 auf externe Synchronisation eingestellt ist.

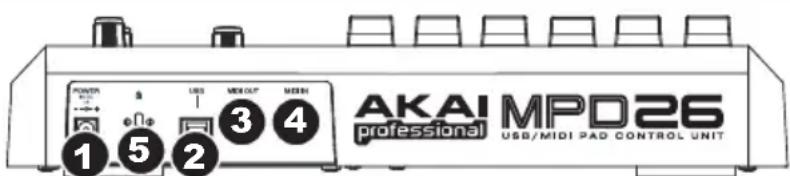

ÜBERSICHT ÜBER DIE RÜCKSEITE

1. DC POWER NETZTEILANSCHLUSS – Schließen Sie hier ein Akai MP6-1 (6V-1A, optional)

Wechselspannungsnetzteil an, wenn das MPD26 nicht über die USB Verbindung mit Strom versorgt werden soll.

2. USB PORT – Schließen Sie hier ein Standard USB-Kabel an und führen Sie es zu einem USB-

Anschluss Ihres Computers. Der USB-Ausgang des Computers ermöglicht auch die Stromversorgung des MPD26. Über diese Verbindung erfolgt der Austausch der MIDI-Daten von und zum Computer, sowie zu einem Gerät, welches über den MIDI OUT des MPD26 mit dem Keyboard verbunden ist.

3. MIDI OUT – Verbinden Sie den MIDI OUT des MPD26 mit einem 5-poligen MIDI-Kabel mit dem MIDI

IN des externen Gerätes.

4. MIDI IN – Verwenden Sie ein 5-poliges MIDI-Kabel, um den MIDI OUT eines externen Gerätes an den

MIDI IN des MPD26 anzuschließen.

5. KENSINGTON LOCK – Über diesen Port können Sie das Gerät an einen Tisch oder einen festen

Gegenstand sichern.44 BETRIEBSARTEN Die MPD26 besitzt vier verschiedene Betriebsarten (Modi). Jeder Modus kann über eine eigene Taste am MPD26 aufgerufen werden. Hier finden Sie eine kurze Beschreibung jedes Modus:

Preset Modus In dieser Betriebsart können Sie Presets laden, speichern und kopieren. Ein Preset ist eine Ansammlung von Informationen über das Verhalten verschiedener Fader, Regler und Pads. Dank der Presets können Sie verschiedene Konfigurationen speichern, um sie später wieder aufrufen zu können, ohne dass Sie das MPD26 jedes Mal umprogrammieren müssen.

Dieser Modus ermöglicht die Änderung an der Konfiguration der MPD26. Im Edit Modus können Sie Ihr Setup definieren und bestimmen, wie sich die Pads, Regler und Fader verhalten sollen. Falls Sie beispielsweise wünschen, dass ein Regler oder ein Fader nur in einem bestimmten Wertebereich MIDI Daten sendet oder dass ein Pad auf einem anderen MIDI Kanal sendet, verwenden Sie diesen Modus. Bitte beachten Sie die Übersicht über die Edit Mode Parameter, in der alle veränderbaren Parameter aufgelistet sind.

In diesem Modus definieren Sie die globalen Parameter und können Veränderungen an der allgemeinen Funktionsweise der MPD26 vornehmen. Die Parameter, die Sie im Global Modus finden sind Controller Resets, Pad Anschlagkurven, Pad Threshold, MIDI Clock Optionen, Display Helligkeit und andere.

Mit diesem Modus können Sie verschiedene Programmwechselbefehle versenden. Sie können hier also zwischen verschiedenen Programmen Ihrer DAW oderexternen MIDI-Geräten direkt von der MPD26 aus umschalten.45 PRESET MODUS Ein Preset bezeichnet die gesamten Informationen darüber, wie sich die Tastatur, die Fader, Regler und Bedientasten, sowie die Pads des MPD26 verhalten sollen. Der Vorteil von Presets ist, dass Sie verschiedene Konfigurationen speichern können, um sie bei Bedarf schnell wieder aufzurufen. Sie müssen also das MPD26 nicht bei jedem Software Plugin neu programmieren. Sie können jederzeit die [PRESET] Taste drücken, um in diesen Modus zu gelangen. Im Preset Mode lassen sich Presets laden, speichern/kopieren und umbenennen – auf jede dieser Funktionen können Sie über drei verschiedene Unterseiten zugreifen.

SEITE 1 – PRESET LADEN

1. Innerhalb des Preset Modus lassen sich Presets mit dem [VALUE]

Regler unter dem Bildschirm wechseln. Dieser Regler erhöht oder vermindert die Presetnummer und führt zu der rechts dargestellten Bildschirmanzeige: Dabei werden Sie bemerken, dass ‘PRESS ENTER’ im Display blinkt.

2. Mit [ENTER] laden Sie das gewählte Preset. Mit der [<] oder der

[PRESET] Taste brechen Sie den Vorgang ab und kehren zu dem zuletzt gewähltem Preset zurück.

SEITE 2 – SPEICHERN/KOPIEREN EINES PRESETS

Im Preset Modus kann ein Preset auch auf einen neuen Speicherplatz gesichert und kopiert werden. Dadurch können Sie alle Änderungen, die Sie im EDIT MODUS am Preset vornehmen, dauerhaft speichern.. Beachten Sie, dass beim Speichern eines Presets auf der Originalposition (also auf derselben Presetnummer) meldet das Display ‘SAVE TO.’ Wird das Preset auf einen anderen Speicherplatz geschrieben, steht im Display COPY TO’.

1. Drücken Sie im Preset Modus die [>] Taste, bis Sie im Display die

‘SAVE TO’ Seite, wie oben abgebildet, sehen.

2. Einen neuen Speicherplatz für das Preset können Sie durch Drehen

des [VALUE] Reglers definieren. Dabei werden Sie bemerken, dass im Display ‘PRESS ENTER’ anfängt zu blinken.

3. Drücken Sie [ENTER], um das gegenwärtige Preset auf dem

Zielspeicherplatz abzuspeichern. Den Vorgang können Sie mit den Tasten [<] oder [PRESET] abbrechen. Sie kehren dann in den normalen Preset Modus zurück.

SEITE 3 – BENENNEN EINES PRESETS

Im Preset Modus lässt sich auch der Preset Name verändern. Auf diese Weise können Sie den Presets aussagekräftige Namen verleihen, wodurch sich die einzelnen Controller-Konfigurationen besser unterscheiden lassen.

1. Um ein Preset zu benennen oder umzubenennen, drücken Sie die [>]

Taste, bis im Display ‘Preset Name’ angezeigt wird. Wie Sie sehen, beginnt das erste Zeichen des Namens zu blinken.

2. Drehen Sie den [VALUE] Regler, um das blinkende Zeichen zu

3. Zwischen den einzelnen Zeichen können Sie mit den [<] und [>]

4. Wenn Sie den Namen fertig eingegeben haben, drücken Sie die

[PRESET] Taste noch einmal. Der Name wird dadurch gespeichert. BESTIMMUNGSORT46

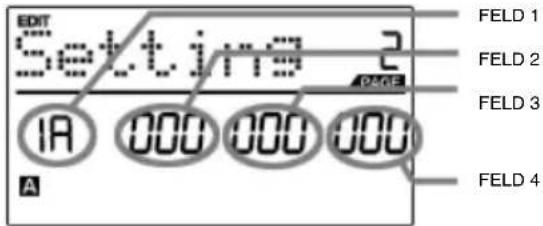

FELD 1 FELD 2 FELD 3 FELD 4

IM EDIT MODE NAVIGIEREN

1. Drücken Sie die [EDIT] Taste.

2. Wählen Sie den zu editierenden Controller, indem Sie ihn

einfach bewegen – dadurch ändert sich die LCD-Anzeige und stellt die Einstellungen des jeweiligen Controllers dar (Seite 1).

3. Sollte es für den gewählten Controller mehrere Menüs geben,

drehen Sie den [VALUE] Regler, um das gewünschte Menü auszuwählen. Drücken Sie [ENTER] um die Parameter der gewählten Eigenschaft darstellen zu lassen (Seite 2).

4. Zwischen den Parameterfeldern auf Seite 2 können Sie sich

unter der Verwendung der [<] und [>] Tasten bewegen. Zu Änderung von Feldwerten drehen Sie den [VALUE] Regler.

5. Wenn Sie einen Controller bearbeitet haben, drücken Sie

[ENTER], um die Einstellung zu übernehmen oder [<], um, abzubrechen. EDIT MODUS Indem Sie die [EDIT] Taste drücken, rufen Sie den Edit Modus. In diesem Modus lassen sich die Einstellungen des gegenwärtig gewählten Presets editieren. Die Einstellungen können sich je nach editiertem Controller unterscheiden und werden auf der folgenden Seite genauer beschrieben. Beachten Sie bitte, dass sich vorgenommene Änderungen nur auf das gegenwärtig gewählte Preset auswirken. Beachten Sie bitte auch, dass Siue das gegenwärtige Preset speichern müseen, falls Sie die im Edit Modus vorgenommenen Änderungen übernehmen möchten. Sie können die rechte Beispielabbildung dazu verwenden, um die auf der folgenden Seite beschriebenen Parameter der Seite, die im LCD auftauchen, zu identifizieren.

1. Drücken Sie die [GLOBAL] Taste.

2. Verwenden Sie die [<] und [>] Tasten, um die

verschiedenen Optionsseiten (siehe unten) aufzurufen.

3. Der [VALUE] Regler dient dazu, Einstellungen und Werte zu

ändern oder einen Befehl auf der gewählten Seite zu senden.

4. Mit [ENTER] übernehmen Sie die Änderung oder senden

Sie einen Befehl, mit [<] brechen Sie den Vorgang ab.

IM PROGRAM CHANGE MODUS NAVIGIEREN

1. Drücken Sie die [PROGRAM CHANGE] Taste.

2. Verwenden Sie auf Seite 1 den [VALUE] Regler, um

zu definieren, ob Sie einen Programmwechsel oder einen Prog+Bank Befehl senden möchten. Drücken Sie danach [ENTER].

3. Auf Seite 2 können Sie sich mit den [<] und [>]

Tasten durch die verschiedenen Optionen bewegen und diese mit dem [VALUE] ändern.

4. Drücken Sie zum Senden des Befehls auf [ENTER].

GLOBAL MODUS Im Global Modus können Sie globale Befehle senden und Änderungen an der allgemeinen Funktionsweise des MPD26 vornehmen. Die Optionen im Global Modus sind auf verschiedene Seiten aufgeteilt und umfassen die in der unteren Liste aufgeführten Optionen.

KILL MIDI Sendet einen All Notes Off oder Reset Controllers Befehl. Seite 1

Definiert, welcher MIDI-KANAL als allgemeiner KANAL verwendet wird. Seite 2 LCD CONTRAST Stellt den Displaykontrast ein. Seite 3 PAD SENSITIVITY Bestimmt, wie empfindlich die Pads auf das Anschlagen reagieren. Seite 4

Definiert, basierend auf der Anschlagstärke, die Ausgabe von MIDI-Velocity Daten. Seite 5 PAD THRESHOLD Bestimmt, wie stark ein Pad angeschlagen werden muss, um ein Pad zu aktivieren. Seite 6 MIDI CLOCK Wählt aus, ob die interne (Internal) oder externe (External) MIDI Clock verwendet werden soll. Seite 7

Definiert die Anzahl der Taps, um das durchschnittliche Tempo zu berechnen. Seite 8 SAVE SETUP Speichert die gegenwärtigen globalen Einstellungen. Seite 9 SYSEX TX Überträgt ein Preset im SysEx-Format. Seite 10 VERSION Zeigt die gegenwärtig installierte Betriebssystemversion an. Seite 11

Ein Programmwechsel (Program Change) ist ein MIDI-Befehl, der Geräte zum wechseln auf ein anderes Programm auffordert. Sie können so einem Hardware- oder Software- Klangerzeuger mitteilen, welcher Sound gespielt werden soll. Ein Beispiel: Sie spielen zum Beispiel mit Ihrem MPD26 einen Pianosound in Ihrer DAW oder in Ihrem externen MIDI-Gerät. Mit einem Programmwechselbefehl können Sie einfach zu einem Synth-Sound umschalten. Das MPD26 beherrscht zwei verschiedene Arten von Programmwechselbefehlen. PROG CHANGE – Dieses Event sendet einen normalen Programmwechselbefehl (0-127) an Ihre DAW oder das externe MIDI-Gerät und ermöglicht das Umschalten zwischen 128 verschiedenen Speicherplätzen. PROG+BANK – Dieses Event übermittelt zusammen mit einen Programmwechselbefehl (0-127) einen Bank L (LSB - Least Significant Byte) Wechselbefehl (0-127) und einen Bank M (MSB - Most Significant Byte) Wechselbefehl (0-126), wodurch Sie Zugriff auf insgesamt 16384 verschiedene Speicherplätze erhalten. Sie können die PROG+BANK Option einsetzen, wenn Ihre DAW oder das externe MIDI-Gerät LSB und MSB ebenfalls unterstützen.48

OFT GESTELLTE FRAGEN

Frage: Lässt sich das MPD26 zu externen Geräten synchronisieren? Antwort: Ja, das MPD26 kann über USB oder den MIDI IN Anschluss MIDI Clock empfangen. Dadurch können Sie Tempo-relevate Funktionen, wie Note Repeat mit einer externen Quelle synchronisieren. Um das MPD26 zu einer externen MIDI Clock zu synchronisieren, begeben Sie sich in den Global Modus, wählen Sie die MIDI Clock Option aus und ändern Sie diese auf “External”. Frage: Besitzt das MPD26 interne Sounds? Antwort: Nein. Das MPD26 ist ein MIDI-Controller. Das bedeutet, dass es keine Sounds im internen Speicher hat, jedoch zur Steuerung eines externen MIDI-Gerätes, wie einem Software- oder Hardware-Soundmoduls, eines Sequencers oder einem Drumcomputer eingesetzt werden kann. Frage: Benötige ich ein Netzteil, wenn ich das MPD26 am Computer verwenden möchte? Antwort: Nein. Das MPD26 bezieht seine Stromversorgung direkt über den USB Port. Wenn Sie jedoch feststellen, dass der USB Port des Computers nicht genügend Spannung bereitstellt, sollten Sie ein externes Netzteil einsetzen. Frage: Mit welchen Softwareprogrammen ist das MPD26 kompatibel? Antwort: Das MPD26 ist kompatibel mit jeder Soft- oder Hardware, die das MIDI-Protokoll unterstützt. Sehen Sie bitte in der Anleitung Ihrer Hardware oder Ihres Programms nach, wie MIDI-Controller, wie das MPD26, als MIDI-Eingabegerät eingebunden werden können. Frage: Kann das MPD26 als MIDI-Interface für andere MIDI-Geräte eingesetzt werden? Antwort: Ja. Das MPD26 arbeitet als MIDI-Interface und kann zum Senden und Empfangen von MIDI-Daten zu oder von einem angeschlossenen externen MIDI-Gerät verwendet werden. Frage: Kann ich mehrere Geräte mit dem MPD26 steuern? Antwort: Ja. Das MPD26 kann Daten auf 2 Ports mit je 16 MIDI-Kanälen senden, wodurch Sie insgesamt bis 32 verschiedene MIDI-Kanäle ansprechen können. Frage: Wie viele Presets kann das MPD26 speichern? Antwort: Das MPD26 kann bis zu 30 Preseteinstellungen speichern. Jedes Preset beinhaltet eine unterschiedliche Konfiguration für Software- und Hardware Soundmodule. Presets lassen sich leicht kopieren, bearbeiten und speichern, damit sie schnell wieder geladen werden können. Frage: Ist es möglich, Programmwechselbefehle an meine Software oder Hardwaregeräte zu senden? Antwort: Ja. Programmwechselbefehle lassen sich im Program Change Modus senden. Zusätzlich dazu können die Pads so eingestellt werden, dass sie Programmwechselbefehle senden. Frage: Sind die Pads der MPD26 anschlag- und druckdynamisch? Antwort: Ja. Die MPD26 bringt MPC-typische Pads mit, die anschlag- und druckdynamisch spielbar sind. Deshalb lassen sich Performances und Programmierungen extrem ausdrucksstark gestalten. Frage: Funktioniert das MPD26 auch als Audio Interface? Antwort: Nein. Das MPD26 besitzt kein integriertes Audio Interface. Frage: Woher stammen die im MPD26 verwendeten Pads? Antwort: Das MPD26 besitzt exakt die gleichen Pads, wie sie in der Akai MPC2500 verbaut werden. Frage: Sind die Regler des MPD26 Endlosdrehregler? Antwort: Ja, das MPD26 hat Endlosdrehregler. Mit ihnen können Sie den Regelbereich der Regler limitieren und schrittweise Werte (Increment/Decrement) senden. Beachten Sie bitte dabei, dass Ihre Software NRPNs für das Empfangen und Erkennen von Increment/Decrement Daten unterstützen muss. Frage: Ich sehe gerade mal 6 Regler, 6 Fader und 16 Pads. Ist das schon alles? Antwort: Nein. Die MPD26 verschiedene Pad-Bänke besitzt, die mit den [PAD BANK] Taste angewählt werden. Des existieren 4 verschiedene Pad Bänke, die insgesamt 64 (4x16) Pads ergeben. Frage: Funktioniert die Note Repeat Funktion des MPD26 genauso wie Note Repeat bei den Akai MPCs? Antwort: Ja, das MPD26 besitzt denselben Note Repeat Algorithmus, wie er in der legendäre Akai MPC Serie zu finden ist. Diese Funktion ermöglicht das Spielen und Programmieren rhythmischer Pattern, die per Hand unmöglich gespielt werden könnten.49 FEHLERHILFE

PROBLEM URSACHE LÖSUNG

Überprüfen Sie, dass das MPD26 am Computer angeschlossen und dieser eingeschaltet ist. Das Display leuchtet nicht. Kein Strom. Falls Sie ein Netzteil verwenden, achten Sie darauf, dass es mit einer funktionierenden Steckdose verbunden wurde. Überprüfen Sie die USB-Verbindung des Computers, um sicher zu stellen, dass das MPD26 erkannt wird. Erneuern Sie notwendigerweise die Verbindung und starten Sie den Computer neu. Das MPD26 wurde nicht richtig angeschlossen. Falls Sie ein externes MIDI-Gerät steuern, sehen Sie nach, ob die MIDI-Verbindung zwischen MPD26 und externen Gerät besteht. Das MPD26 wurde nach dem Start der Software angeschlossen. Starten Sie die Software bei angeschlossenem Controller neu. Das Problem wird durch einen USB Hub verursacht. Ziehen Sie das MPD26 vom USB Hub ab und schließen Sie es direkt am Computer an. Die Software wurde noch nicht auf den Empfang von MIDI-Daten vom MIDI eingestellt. Achten Sie darauf, dass MPD26 oder “USB” MIDI Gerät als aktive MIDI-Quelle in Ihrem Programm aktiviert wurde. Normalerweise nehmen Sie dieses in der Einstellung Ihres Programms vor. Kein Sound vom gesteuerten Gerät. Der MPD26 MIDI-Kanal ist nicht identisch mit dem MIDI-Eingangskanal des Programms. Achten Sie darauf, dass das MPD26 seine Daten auf dem Kanal sendet, auf dem das Programm Daten empfangen kann. Noten klingen andauern aus. Hängende Noten auf Grund unvollständiger MIDI-Daten. Schalten Sie das MPD26 aus und schalten Sie es nach einem kurzen Moment wieder ein. Note Repeat Funktion lässt sich nicht zu meiner Clock Quelle synchronisieren. Clock Quelle der MPD26 steht auf “Internal”. Ändern Sie im Global Modus die MIDI Clock Einstellung zu “External”. Überprüfen Sie auch, dass die von Ihnen verwendete Software MIDI Clock zur MPD26 sendet. Mein Sequencer/DAW sendet MIDI Clock, jedoch funktioniert die Note Repeat Funktion nicht. Software DAW spielt nicht ab. Wenn Ihre Software DAW nicht abspielt, sendet sie auch keine Clock aus. Mein Fader, Regler oder das Mod Rad funktioniert genau falsch herum. Der Controller MINIMALWERT ist höher als der MAXIMALWERT eingestellt. Editieren Sie den Controller und definieren Sie einen MINIMALWERT, der unter dem MAXIMALWERT liegt. Transportsteuerung funktioniert nicht. Software unterstützt keine MMC Befehle, MIDI START/STOP oder den MIDI CC Modus. Definieren Sie für die Transportsteuerung stattdessen zu sendende MIDI Befehle. Achten Sie darauf, dass der beim MPK verwendete Transport Modus mit dem Empfangsmodus Ihrer Software übereinstimmt. Ich höre beim Anschlagen verschiedener Pads immer nur einen Sound Die 16 Level Funktion ist aktiviert. Diese Funktion verteilt bei Aktivierung das zuletzt angeschlagene Pads auf alle 16 Pads. Deaktivieren Sie 16 Level, um zur normalen Funktionsweise zurückzukehren. Alle Pads spielen immer bei maximaler Lautstärke (127). Full Level Funktion ist aktiviert. Diese Funktion sendet bei Aktivierung auf allen 16 Pads die maximale Lautstärke (Velocity). Deaktivieren Sie Full Level, um zur normalen Funktionsweise zurückzukehren.50 TECHNISCHE SPEZIFIKATIONEN ALLGEMEIN Display Hintergrundbeleuchtetes LCD Abmessungen (BxTxH) 314mm x 289mm x 70mm Gewicht 2.2kg Stromversorgung ~100mA, 5V DC über USB ~1A, 6V DC über externes Netzteil Anzahl der Presets 30 MIDI Out-Kanäle über USB 48 (16 Kanäle x 3 Ports) MIDI Out-Kanäle über 5-Pol MIDI 16 Drum Pads 16 (anschlag- und druckdynamisch) Drum Pad Bänke 4 Fader 6 Endlosdrehregler 6 Zubehör Kurzanleitung USB-Kabel Software CD-ROM

MIDI Eingang 5-Pol DIN x 1 MIDI Ausgang 5-Pol DIN x 1 USB Slave-Anschluss x 1 (MIDI über USB) Netzteilanschluss 6V DC, 1A KONTAKTINFORMATION Besuchen Sie regelmäßig die Akai Professional Webseiten (www.akaipro.de oder www.akaipro.com), um weitere Informationen, Neuigkeiten oder Softwareupdates für Ihr MPD26 zu erhalten. Für weiteren technischen Support wenden Sie sich an: EMAIL : support@akaipro.de TEL
