Evoke H2 - Radio PURE - Kostenlose Bedienungsanleitung

Produkttyp	Digitalradio
Abmessungen	220 x 130 x 120 mm
Gewicht	1,2 kg
Stromversorgung	Netzadapter oder Batterien (6 x AA)
Konnektivität	Wi-Fi, Bluetooth
Empfangsarten	DAB, DAB+, FM
Bildschirm	Hintergrundbeleuchtetes LCD-Display
Zusätzliche Funktionen	Wecker, Timer, mehrere Alarme
Wartung	Regelmäßige Reinigung mit einem weichen Tuch, Feuchtigkeit vermeiden
Sicherheit	Nur den mitgelieferten Adapter verwenden, nicht Wasser aussetzen
Garantie	2 Jahre
Lieferumfang	Netzadapter, Schnellstartanleitung

Häufig gestellte Fragen - Evoke H2 PURE

Warum lässt sich mein PURE Evoke H2 Radio nicht einschalten?

Überprüfen Sie, ob das Gerät korrekt an eine funktionierende Steckdose angeschlossen ist. Stellen Sie außerdem sicher, dass das Netzkabel in gutem Zustand ist.

Wie stelle ich die Lautstärke meines PURE Evoke H2 Radios ein?

Verwenden Sie den Lautstärkeregler oben am Radio, um die Lautstärke zu erhöhen oder zu verringern. Sie können auch die Fernbedienung verwenden, falls verfügbar.

Warum empfange ich einige Sender nicht?

Stellen Sie sicher, dass die Antenne richtig ausgefahren ist. Sie können auch versuchen, das Radio an einen anderen Ort zu stellen, um den Empfang zu verbessern.

Wie setze ich mein PURE Evoke H2 Radio zurück?

Halten Sie die "Menü"-Taste etwa 5 Sekunden lang gedrückt, bis die Reset-Meldung auf dem Bildschirm erscheint. Bestätigen Sie dann die Rücksetzung.

Wie verbinde ich mein PURE Evoke H2 Radio über Bluetooth mit meinem Telefon?

Aktivieren Sie Bluetooth auf Ihrem Telefon. Drücken Sie am Radio die "Bluetooth"-Taste und wählen Sie "Koppeln". Wählen Sie "PURE Evoke H2" aus der Liste der verfügbaren Geräte auf Ihrem Telefon.

Mein Radio verbindet sich nicht mit dem Wi-Fi, was soll ich tun?

Überprüfen Sie, ob Sie das Wi-Fi-Passwort korrekt eingegeben haben. Stellen Sie sicher, dass das Netzwerk funktioniert und das Radio sich in Reichweite des Routers befindet.

Wie aktualisiere ich die Software meines PURE Evoke H2 Radios?

Gehen Sie zum Menü "Einstellungen" und wählen Sie dann "Software-Update". Stellen Sie sicher, dass das Radio mit dem Internet verbunden ist, um verfügbare Updates herunterzuladen.

Warum zeigt mein Radio eine Fehlermeldung an?

Fehlermeldungen können auf verschiedene Probleme hinweisen. Schlagen Sie im Benutzerhandbuch nach, um die Bedeutung der spezifischen Meldung zu erfahren, oder versuchen Sie, das Gerät zurückzusetzen.

Kann ich Podcasts auf meinem PURE Evoke H2 Radio hören?

Ja, Sie können über kompatible Apps auf Podcasts zugreifen, die über Bluetooth oder Wi-Fi mit Ihrem Radio verbunden werden können.

Wie speichere ich meine Lieblingssender?

Um einen Sender zu speichern, wählen Sie den gewünschten Sender aus und halten Sie dann eine der Voreinstellungstasten gedrückt, bis Sie einen Bestätigungston hören.

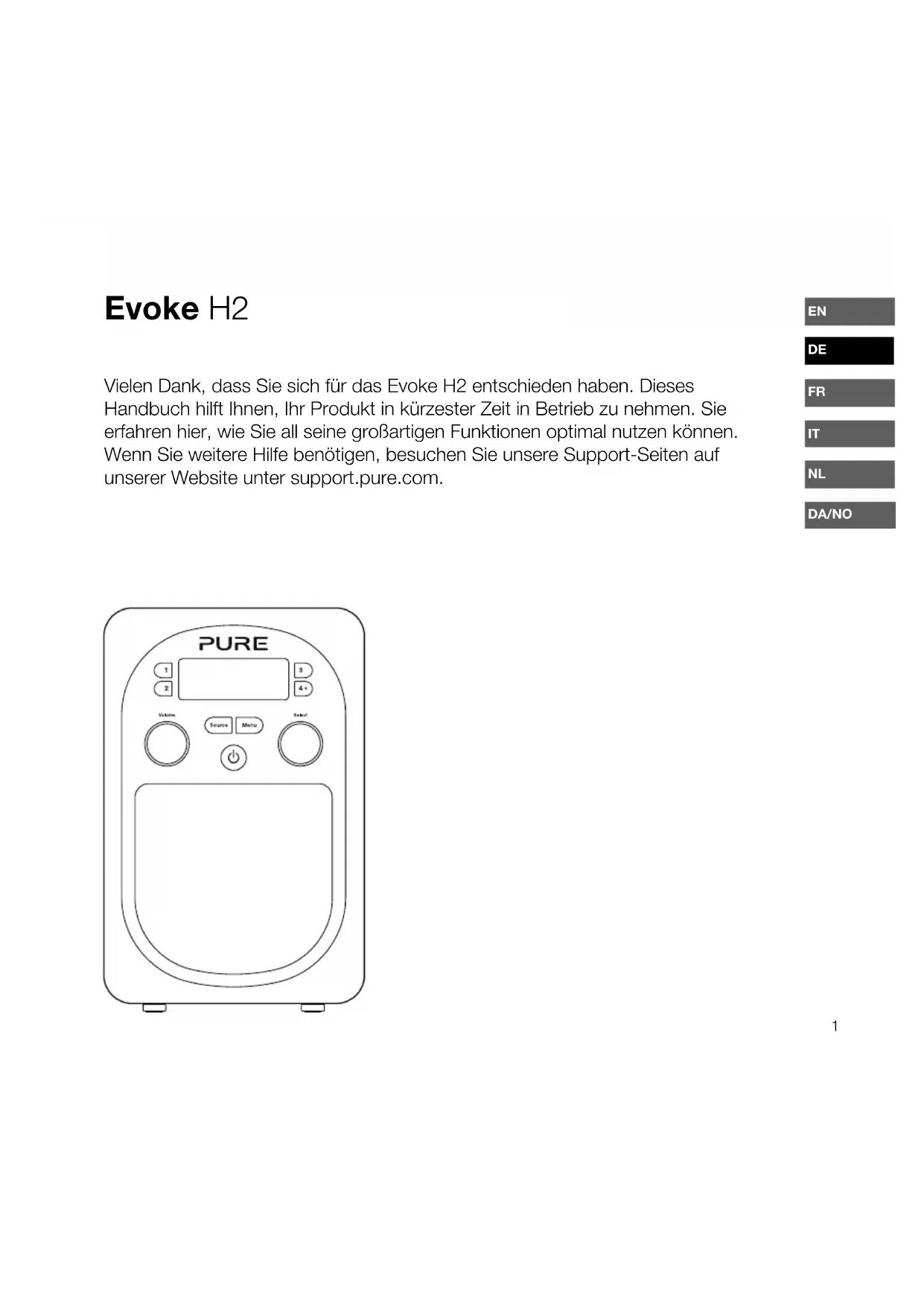

BEDIENUNGSANLEITUNG Evoke H2 PURE

Vielen Dank, dass Sie sich für das Evoke H2 entschieden haben. Diese Handbuch hilft Ihnen, Ihr Produkt in kürzester Zeit in Betrieb zunehmen. Sie erfahren hier, wie Sie all seine großigen Funktionen optimal nutzen können. Wenn Sie weitere Hilfe benötigen, besuchen Sie unsere Support-Sections auf unserer Website unter support.pure.com.

Sicherheitsanweisungen und Warnhinweise Bei diesen Produkt verwendete Symbole

Symbol	Beschreibung
	Das Symbol WARNING wird in diesen Handbuch verwendet, um auf mögliche ernste Gefahren für ihre Sicherheit hinzuweisen. Beachten Sie alle Warnhinweise mit diesen Symbol, um mögliche Gefährdungen für Leben und Gesundheit auszuschreiben.
	Durch这点 Symbol wird bei dem Produkt darauf fingengwenen, dass Vorsicht geboten ist und dass vor der Verwendung Anweisungen zu deren sind.
	Dieses Symbol weist auf Gleichspannung hin.
	Dieses Symbol zeigt die Taste an, über die das Produkt eingeschaltet oder in den Standby-Betrieb geschalte wird.

Hinweis: Fur Informationen zu allen anderen am Produkt verwendeten Symbolen laden Sie das Evoke H2 Benutzerhandbuch unter support.pure.com herunter.

1. WARNUNG! Verwenden Sie das mitgelieferte Netzteil (Modellnummer KSAA0550100W1UV-1 / SW0551000-A01 oder SW0551000-AM) nicht zur Stromversorgung eines anderen Geräts; dies konnte Schäden verursachen.
2. Verwenden Sie nur die im Benutzerhandbuch bzw. den Benutzeranleitungen aufgelisteten Netzteile (im Lieferumfang von Modell KSAA0550100W1UV-1/ SW0551000-A01 oder SW0551000-AM enthalten).
3. Verbinden Sie den Netzadapter mit einer gut erreichbaren Steckdose in der Nane des Radios und verwenden Sie NUR den mitgelieferten Netzadapter. 4. WRRNUNG! Setzen Sie das Gerat nicht Regen oder Feuchligkeit aus, um das Risiko eines Brandes oder elektrischen Schlags zu verringern. Das Gerat darf nicht mit Tropfen oder Spritzem in Beruhrung kommt, und es sollenne keine mit Flüssigkeiten gefüllten Gegenstände, z. B. Vasen, auf das Gerat gestellt werden.
4. ACHTUNG! Bei einem unsachgemäßen Austausch des Akkus besteht Explosionsgefahr. Tauschen Sie den Akku nur gegen einen baugleichen oder gleichwertigen Akku aus.
6. WRRNUNG! Der direkte Netzadapter dient als Trennvorrichtung. Dese Trennvorrichtung musr immer betriebsbereit sein.
7. Achten Sie auf einen ausreichenden Abstand des Radios zu allen Wärmequellen wie Heizkörpm, Heizlüftern und anderen Geräten, die Wärme erzeugen.
8. Setzen Sie das Gerät nicht direkter Sonneneinstrahlung aus.
9. Nutzen Sie das Radio nicht in der Nähe von Wasser.
10. Lassen Sie keine Objekte oder Flüssigkeiten in das Radio eindringen.
11. Losen Sie keine Schrauben vom Gehäuse des Radios.
12. Schalten Sie das Radio immer aus und trennen Sie es vom Netz, bevor Sie ein ChargePAK eingten oder entnehmer.
13. Das Gerät darft nicht in Wasser getaucht oder in der Dusche oder im Badezimmer verwendet werden, wenn es an den Netzstrom angeschlossen ist.
14. Das Markierungsetikelt ist an der AuBenseite oder unten am Geral.
15. Die Belüftungsschlitze des Geräts dürfen nicht etwa mit Papier, Decken oder Vorhängen blockiert werden.
16. Stellen Sie keine offenen Flammen, beispelsweise angezündete kerzen, auf das Gerät.
17. Das Gerät ist für den Gebrauch in moderaten Klimazonen bestimmt.

ChargePAK B1 Sicherheitshinweise

1. Lesen Sie die Anleitungen zur Verwendung des ChargePAK in this document.
2. Verwenden Sie ihren ChargePAK nur mit original Pure-Produkten. Verwenden Sie nur die Original-Akku. (Pure ChargePAK B1)
3. Lagern Sie den ChargePAK an einem kühlen, trockenen Ort bei Zimmertemperatur. Nehmen Sieihn aus dem Gerät heraus, wenn diese langere Zeit nicht benutzt wird.
4. Achten Sie darauf, dass der ChargePAK nicht mit spitzen Gegenständen bearbeitet, verändert, fallen gelassen, geworfen oder unnötnigen Erschütterungen ausgesetzt wird. Eine falsche Behandlung des ChargePAKs kann zur Gefahr von Brand, Explosion und chemischen Verbrennungen führen.
5. Entsorgen Sie den ChargePAK nicht in einem Feuer oder in einer Verbrennungsanlage, und setzen Sieihn nicht an heifen Stellen, wie z. B. direkt unter einem Fahrzeugmotor oder unter direkter Sonneneinstrahlung, liegen. Lagern Sieihn nicht in der Nane von Ofen, Herden oder anderen Wärmequellen.
6. SchlieB Sie den ChargePAK nicht direkt an eine elektrische Stromquelle an (z. B. eine Netzsteckdose oder eine Stromversorgung im Kraftfahrzeug). Legen Sie ihn nicht in ein Mikrowellengerat oder in einen Hochdruckbehalter.
7. Tauchen Sie den ChargePAK nicht in Wasser ein oder setzenihn Flüssigkeiten aus.
8. SchlieBen Sie den ChargePAK nicht kurz.
9. Verwenden Sie den ChargePAK nicht, wenn er leckt bzw. verfürt, rostig oder deformiert ist, merkwürdigrecht oder Ihnen andererweitig ungewöhlich vorkommen.
10. Fassen Sie einen ChargePAK mit einem Leck nicht direkt an; verwenden Sie Schutzmaterial, umihn Herauszunehmen, und entsorgen Sieihn sofort ordnungsgemäß.
11. Lagern Sieihn nicht an Stellen, die fur Kinder zuganglich sind.
12. Entsorgen Sie den ChargePAK gemäß den örtlich gehaltenen Vorschriften für normale Akkus. Manche Akkus können wiederaufbereitet werden; sie werden ihrer eventuell von ihrer lokalen Recycling-Stelle zur Entsorgung angenommen.
13. Sie sollenen auf die Umweltaspekte bei der Batterieentsorgung achten.

Inhalt

4 Einführung

4 Bedienelemente an der Vorderseite

4 Anzeige

5 Rückseite

6 Erste Schritte

6 Schnellstart

7 Verwendung Ihres Evoke

7 Auswahl Digitalradiobetrieb
7 Auswahl UKW-Radiobetrieb
7 Lauftext unterbrechen und kontrollieren
7 Verwendung des AUX-Eingangs

8 Speichern und Auswahl von Speicherplatzzen

8 Schnellspeichern eines Senders auf einem der Speicherplätze (1-3)
8 Speichern eines Senders in der Voreinstellungsliste (1-10)
8 Aufruf eines gespeicherten Senders beim Empfang von Digitalradio oder UKW

9 Einstellen des Alarm- und Sleep-Timers

9 Einstellen des Weckers
9 Abbrechen eines Alarmtons
9 Schlummerfunktion verwenden
9 Deaktivieren eines Alarms
10 Einstellen des Sleep-Timers

10 Optionen und Einstellungen

10 Allgemeine Einstellungen
11 Digitalradio-Einstellungen
11 UKW-Einstellungen
11 Audio-Einstellungen
12 Anzeigeeinstellungen
12 Einstellungen der Uhr

14 Anhang

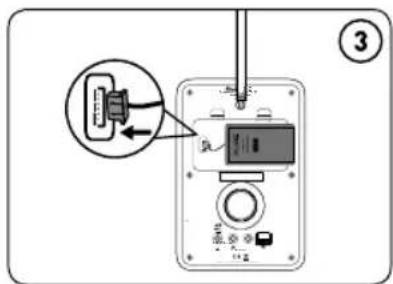

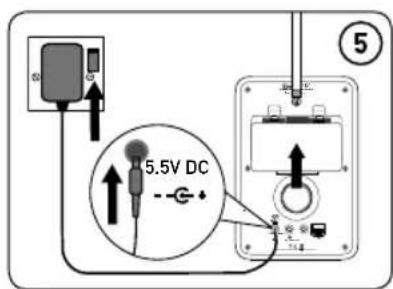

14 Installation des ChargePAK B1
14 Technische Daten

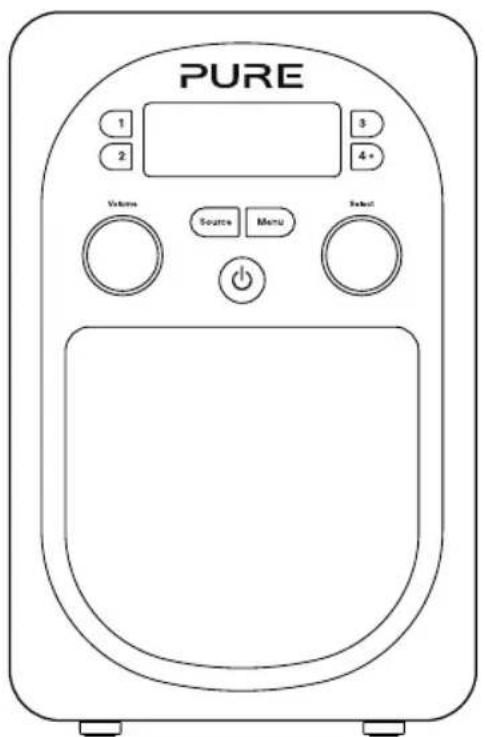

Einführung

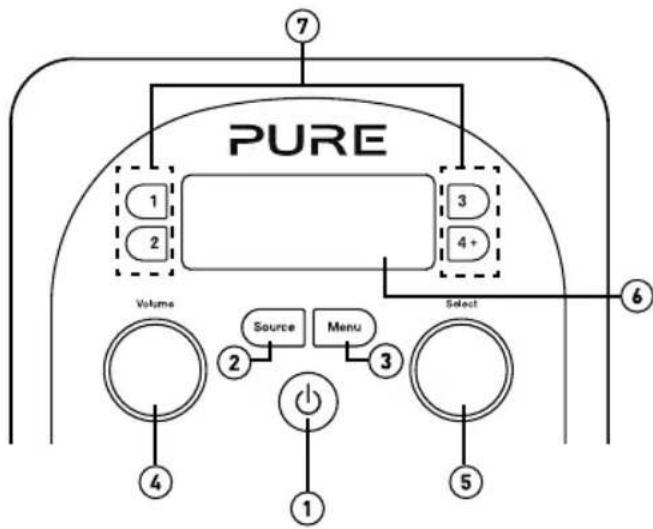

Bedienelemente an der Vorderseite

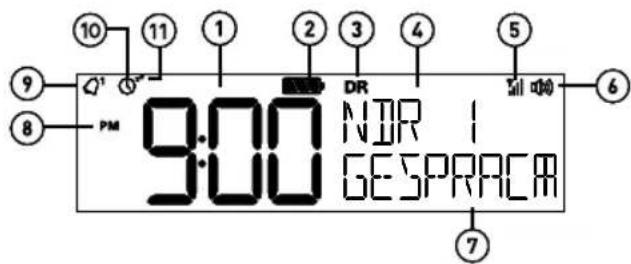

Anzeige

1. Standby: Ein-/Standby-Schalter (bei Netzbetrieb) oder Ein-/Aus-Schalter (bei Betrieb über ChargePAK).
2. Source (Quelle): Drucken Sie diese Taste zum Umschalten zwischen Digitalradio, UKW-Radio und AUX-Eingang.
3. Menu (Menu): Drucken Sie diese Taste zum Aufrufen von Einstellungsoptionen.
4. Volume (Lautstärke): Drehen Sie den Regler, um die Lautstärke einzustellen. Drücken Sie auf den Regler, um die Lautstärke stummzuschalten oder wieder einzuschalten.
5. Select (Auswahl): Drehen und drücken Sie zumuchen und Auswahlen von Radiosendern (siehe Seite 7), zum Auswahlen und Anpassen von Menüoptionen sowie zum Anhalten und Steuern von Lauftext (siehe Seite 7).
6. Anzeige: Weitere Informationen zu den Anzeigeoptionen finden Sie weiter unter.

7. Speicherplatz 1 - 4+: Sie können bis zu 10 digitale oder 10 UKW-Sender speichern.

8. Aktuelle Zeit.

9. ChargePAK-Anzeige.
10. Quellenanzeige.
11. Senderanzeige.
12. Signalstärke.
13. Anzeige Lautstärke/Stummschaltung.
14. Anzeige Datum, Lauftext, Einstellungen und Senderdaten (siehe Seite 12).
15. AM/PM-Anzeige.
16. Anzeige Weckereinstellung (siehe Seite 9).
17. Anzeige Sleep- und Kuchen-Timer (siehe Seite 10).
18. Anzeige Schlummeralarm (siehe Seite 9).

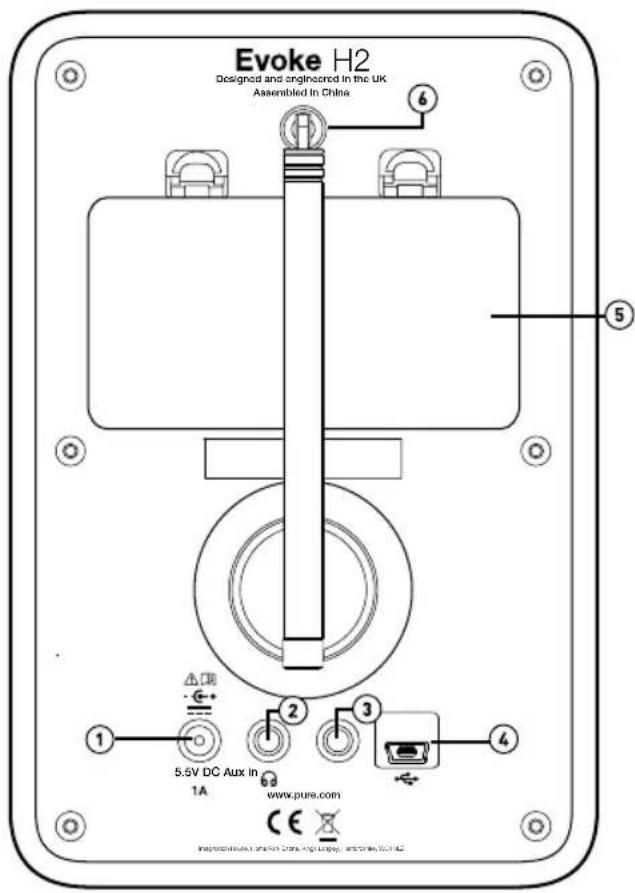

Rückseite

DE

1. 5,5 V DC-Eingangsanschluss für mitgeliefertes Netzteil.
2. 3,5-mm-Buchse fur Stereokopfhorer.
3. 3,5-mm-AUX-Eingang für iPod, MP3-Player usw.
4. USB-Anschluss für USB-Software-Updates (Typ Mini B).
5. Akkufach für den ChargePAK B1 (separatehältlich).
6. Teleskopantenne.

Erste Schritte

Schnellstart

Anmerkung: Wenn Sie über einen (separatehdtten) aufladbaren ChargePAK B1-Akku verfugen, setzen Sie thisen yetzt ein, bevor Sie das Evoke an eine Netzsteckdose anschieBen. Weitere Informationen siehe Seite 14.

1 Drucken Sie die Antenne aus ihrer Arretierung und ziehen Sie sie vollständig hereus (Schritte A und B).

• Stecken Sie den Stecker des mitgelieferten Netzeils in die Buchse auf der Rückseite des Radios (C).
• Verbinden Sie das Netzteil mit dem Netzanschluss (D) und drücken Sie die Taste Standby (B).

2 Wenn Sie dazu aufgefordert werden, wahren Sie ihre Sprache aus. Drehen Sie das Wahlrad Select, um eine Sprache (ENGLISH/FRANCAIS/DEUTSCH/ITALIANO/ESPANOL) auszuwahlen, und drucken Sie es zur Bestätigung.

3 Warten Sie, bis das Radio den Sendersuchlauf für alle verfügbare Sender abgeschlossen hat. Wenn der Sendersuchlauf abgeschlossen ist, wird ein Sender ausgewählt.

Verwendung Ihres Evoke

Auswahl Digitalradiobetrieb

Drucken Sie Source, um zum Digitalradiobetrieb zu wechseln.

Wechsel des Digitalsenders

1. Drehen Sie das Wahlrad Select zu dem Sender, den Sie horen möchten.
2. Drücken Sie auf das Wahlrad Select, um den Sender einzustellen.

Auswahr UKW-Radiobetrieb

Drucken Sie Source, um zum UKW-Radiobetrieb zu wechseln.

Automatische Sendersuche

Drehen Sie das Wahlrad Select nach rechts oder links und halten Sie es anschließend los, um den jeweils nachsten bzw. vorgen UKW-Sender mit einem starken Signal zuuchen.

Manuelle Sendersuche

1. Andern Sie den UKW-Radiosuchmodus in, MANUELL' (siehe Seite 11).
2. Drehen Sie das Wahlrad Select nach rechts oder links, um die Frequenz in Schritten von 0,05 MHz zu erhöhen oder zu verringgem.

Lauftext unterbrechen und kontrollieren

1. Wenn im Digital- oder UKW-Modus Lauftextinformationen angezeigt werden, können Sie die Anzeige durch Drücken des Wahlrads Select anhalten.
2. Drehen Sie das Wahlrad Select, um vorwarts und ruckwarts durch den Text zu blättern. Zum Beenden drücken Sie das Wahlrad Select erneut.

Verwendung des AUX-Eingangs

1. Verbinden Sie über ein geeignetes Kabel den Line-out- oder Kopfhöreranschluss Ihres Zusatzgeräts mit dem AUX-Eingang an Ihr dem Evoke.
2. Drücken Sie Source, um zum AUX-Eingang zu wechseln.
3. Die Anzeige zum AUX-Eingang erscheint, und das Evoke gibt die Audiodaten wieder, die auf dem Zusammenarbeit abgespielt werden.

Speichern und Auswahr von Speicherplatzzen

Sie konnen für einen schellen Zugang bis zu zehn digitale und zehn UKW-Radiosender speichern.

Schnellspeichern eines Senders auf einem der Speicherplätze (1-3)

Stellen Sie den Digital- bzw. UKW-Sender ein, den Sie speichern wollen. Drücken Sie eine der nummerierten Speicherplatztasten (1 bis 3) und halten Sie sie zwei Sekunden lang gedrückt, um den aktuellen Sender als Voreinstellung zu speichern. Sie können bereits verwendete Speicherplätze mit einer Einstellung neu belegen.

Speichern eines Senders in der Voreinstellungsliste (1-10)

1. Stellen Sie den Digital- bzw. UKW-Sender ein, den Sie speichern möchten.
2. Drücken Sie die Taste 4+ und halten Sie sie wieder los, um sich die Speicherplatzlste anzusehen. Drehen Sie anschließend das Wahlrad Select, um eine beliebige Speicherplatznummer zwischen 1 und 10 auszuwahlen. Sie können bereits verwendete Speicherplatze überschreiben.
3. Drücken Sie das Wahlrad Select und halten Sie es gedrückt, bis die Meldung, PROGR. GESP: angezeigt wird.

Aufruf eines gespeicherten Senders beim Empfang von Digitalradio oder UKW

Um einen der Speicherplätze 1 bis 3 aufzurufen, drücken Sie die Taste mit der entsprechenden Zahl (1 bis 3) am Evoke.

So erhalten Sie die vollständige Ende der Speicherplätze (von 1 bis 10):

1. Drücken Sie die Taste 4+ und setzen Sie sie wieder los.
2. Drehen Sie das Wahlrad Select nach rechts oder links, um die Liste der Speicherplätze durchzublättem, und drücken Sie das Wahlrad Select, um den ausgewählten Speicherplatz einzustellen.

Einstellen des Alarm- und Sleep-Timers

Der Alarm im Evoke schaltet (im Standby-Modus) das Radio ein und stellt einen Digital-oder UKW-Radiosender oder einen Alarmton an.

Anmerkung: Der Weckruf Funktioniert nicht, wenn das Evoke über den ChargePAK B1 mit Strom versorgt wird.

Einstellen des Weckers

1. Drucken Sie die Taste Menu
2. Drehen und drucken Sie das Wahlrad Select, um WECKER auszuwahlen.
3. Drehen und drücken Sie das Wahlrad Select, um EIN auszuwahlen.
4. Drehen und drücken Sie das Wahlrad Select, um die Stunde für den Alarm festzulegen. Wiederholen Sie diesen Vorgang, um die Minuten für den Alarm einzustellen.
5. Drehen und drücken Sie das Wahlrad Select, um eine der folgenden Optionen für die Alarmwiederholung auszuwahlen: ,EINMAL', TAGLICH', WERKTAGE', WOCHENENDE', SAMSTAG' oder ,SONNTAG', und drücken Sie zur Bestätigung Select.
6. Drehen und drücken Sie das Wahlrad Select, um UKW', DAB oder TON auszuwahlen. Wenn Sie einen Ton-Alarm angegeben sollen, fahren Sie fort mit Schritt 9.
7. Drehen und drücken Sie das Wahlrad Select, um anzugeben, welcher Sender gespielt werden soll, wenn der Alarm auslõst. Sie können einen bereits gespeicherten Sender verwenden oder mit ZULETZT GENUTZT den Sender auswahlen, den Sie zuletzt gehört haben.
8. Drehen und drücken Sie das Wahlrad Select, um die Lautstärke einzustellen, mit der das Radio beim Auslösen des Alarms spielten soll.
9. Auf dem Display entscheidt das Alarmsymbol, um anzuzeigen, dass der Alarm gesetzt wurde.

Abbrechen eines Alarmtons

Um einen Alarmton zu unterbrechen, drücken Sie entweder die Taste Menu oder Source bzw. das Wahlrad Select.

Anmerkung: Wenn Sie ihren Alarm auf die Wiedergabe eines Radiosenders eingestellt haben, können Sie den Alarm nur unterbrechen, indem Sie die Taste Standby ( ) drucken.

Schlummerfunktion verwenden

Um einen Alarm vorübergehend auszuschalten (Schlummer'), drücken Sie entweder Speicherplatztaste 1, 2, 3 oder 4+ .

Deaktivieren eines Alarms

1. Drucken Sie die Taste Menu
2. Drehen und drücken Sie das Wahlrad Select, um, WECKER auszuwahlen.
3. Drehen und drucken Sie das Wahlrad Select, um AUS auszuwahlen.
4. Das Alarmsymbol verschwindet vom Bildschirm.

Einstellen des Sleep-Timers

Der Sleep-Timer kann so eingestellt werden, dass das Evoke nach einer bestimmten Zeit ausgeschalttet wird.

1. Drucken Sie die Taste Menu.
2. Drehen und drucken Sie das Wahlrad Select um, SLEEP auszuwahlen.
3. Drehen und drücken Sie das Wahlrad Select, um den Timer auf bis zu 90 Minuten einzustellen, oder wahlen Sie AUS zum Abbrechen.
4. Auf der Anzeige erscheint das Sleep-Timer-Symbol, um anzuzeigen, dass der Sleep-Timer gesetzt wurde.

Optionen und Einstellungen

Allgemeine Einstellungen

Änderung der Sprache

1. Drücken Sie auf Menu.
2. Drehen und drücken Sie das Wahlrad Select, um ,EINSTELLUNGEN' auszuwahlen.
3. Drehen und drücken Sie das Wahlrad Select, um ,SPRACHE' auszuwahlen.
4. Drehen und drucken Sie das Wahlrad Select, um unter ,ENGLISCH', ,FRANZÖSISCH', ,DEUTSCH', ,ITALIENISCH' oder ,SPANISCH' die gewünschte Menüsprache auszuwahlen.

Werkseinstellung

Beim Zurücksetzen Ihres Evoke-Gerätes werden alle Voreinstellungen, gespeicherten Sender und Alarme gelöscht und alle anderen Optionen auf die Standardwerte zurückgesetzt.

1. Drucken Sie die Taste Menu.
2. Drehen und drücken Sie das Wahlrad Select, um ,EINSTELLUNGEN' auszuwahlen.
3. Drehen und drücken Sie das Wahlrad Select, um ZURUCKSETZEN auszuwahlen.
4. Drehen und drücken Sie das Wahlrad Select, um zu bestätigten, dass Sie das Evoke auf die Standardeinstellungen zuckreten setzen können.

Version

So zeigen Sie die Software-Version an:

1. Drucken Sie die Taste Menu.
2. Drehen und drücken Sie das Wahlrad Select, um, EINstellungen auszuwahlen.
3. Drehen und drücken Sie das Wahlrad Select, um ,SW-VERSION auszuwahlen.

Update

Kontaktieren Sie den technischen Support von Pure (http://support.pure.com), wenn Sie mehr Informationen über eine Aktualisierung des Evoke-Gerätes mit der neuesten Software-Version wünschen.

Digitalradio-Einstellungen

Automatischer Sendersuchlauf

Sie können die Funktion „Autotune“ für einen automatischen Scan nach neuen digitalen Radiosendern verwenden oder inaktive Sender entfern.

Anmerkung: ,Autotune' ist nur verfügbar, wenn Sie ,Digital' als Radioquelle gewählt haben.

So führn Sie einen automatischen Sendersuchlauf durch:

1. Drucken Sie die Taste Menu.
2. Drehen und drücken Sie das Wahlrad Select, um ,AUTOTUNE auszuwahlen. Die Anzahl der gefundenen Sender wird während des Sendersuchlaws angezeigt.

Nach Abschluss des Sendersuchlaufs stellt das Evoke den letzten Sender ein, den Sie gehört haben.

UKW-Einstellungen

UKW-Stereo-Option

Wenn Sie UKW-Radio horen, konnen Sie zwischen ,STEREO- oder ,MONO- Empfang wahlen.

Sie sollenen,STEREO' auswahlen, wenn Sie Kopfhörer verwenden.

Anmerkung: Die UKW-Stereo-Option ist nur verfügbar, wenn Sie UKW' als Radioquelle gewählt haben.

So wechseln Sie zwischen Stereo- und Mono-Empfang:

1. Drucken Sie die Taste Menu.
2. Drehen und drücken Sie das Wahlrad Select, um,UKW STEREO auszuwahlen.
3. Drehen und drucken Sie das Wahlrad Select, um zwischen ,STEREO' - oder ,MONO-UKW' - Empfang auszuwahlen.

UKW-Frequenzwahl

Drucken Sie die Taste Menu und drehen und drucken Sie das Wahlrad Select, um, EINSTEL. auszuwahlen. Wahlen Sie unter den folgenden Modi aus:

SUCHEN: Wenn Sie das Wahlrad Select drehen, stellt das Radio den nachsten Sender mit einem eigenen Signal ein. MANUELL: Wenn Sie das Wahlrad Select drehen, blätter das Radio in Schritten von 0,05 MHz durch den UKW-Frequenzbereich.

Audio-Einstellungen

So regeln Sie Basse und Hohen:

1. Drucken Sie die Taste Menu.
2. Drehen und drücken Sie das Wahlrad Select, um AUDIO auszuwahlen.
3. Drehen und drucken Sie das Wahlrad Select, um, BASS' oder, Hohen auszuwahlen.
4. Drehen und drücken Sie das Wahlrad Select, um den Pegel von -6^ (niedrig) auf +6^ (hoch) einzustellen.

Anzeigeeinstellungen

Einstellung der Hintergrundbeleuchung

1. Drucken Sie die Taste Menu und drehen und drucken Sie das Wahlrad Select, um ANZEIGE auszuwahlen.
2. Drehen und drucken Sie das Wahlrad Select um, BELEUCHTUNG auszuwahlen.
3. Drehen und drücken Sie das Wahlrad Select um die Helligkeit der Evoke-Anzeige im Modus,AKTIV oder,STANDBY einzustellen.
4. Drehen und drücken Sie das Wahlrad Select um,PEGEL auszuwahlen.
5. Drehen und drücken Sie das Wahlrad Select, um die Helligkeit zwischen, 1^ (schwach) und, 5^ (hell) einzustellen.

Dauer der Hintergrundbeleuchting einstellen

1. Drucken Sie die Taste Menu und drehen und drucken Sie das Wahlrad Select, um ANZEIGE auszuwahlen.
2. Drehen und drucken Sie das Wahlrad Select um, BELEUCHTUNG auszuwahlen.
3. Drehen und drücken Sie das Wahlrad Select um einzustellen, wie lange der Hintergrund beleuchtet sein soll, wenn die Evoke-Anzeige AKTIV oder im ,STANDBY' ist.
4. Drehen und drücken Sie das Wahlrad Select um, ZEITABSCHALTUNG auszuwahlen.
5. Drehen und drücken Sie das Wahlrad Select um eine der folgenden Optionen auszuwahlen:

EIN: Der Hintergrund leuchtet immer mit der von Ihnen eingestillten Helligkeit.

TIMED: Sobald Sie eine Taste drucken, leuchtet der Hintergrund immer mit der von Ihnen eingestellen Helligkeit; nach sieben Sekunden Inaktivität schaltet sich die Beleuchting wieder ab.

Ändern der Informationen auf dem Display

1. Drücken Sie die Taste Menu und drehen und drucken Sie das Wahlrad Select, um ,ANZEIGe auszuwahlen.
2. Drücken Sie die Taste Menu und drehen und drucken Sie das Wahlrad Select, um, INFORMATION auszuwahlen.
3. Drehen und drucken Sie das Wahlrad Select, um eine der folgenden Optionen auszuwahlen:

LAUFTEXT: Wird vom Sender bereitgestellt.

STARKE: Der helle Block kennzeichnet eine ausreichende Signalstarke für einen zuverlässigen Empfang.

DATUM: Zeigt das aktuelle Datum an.

QUALITÄT: (Nur Digitalradio) Signalqualität von,0' (niedrig) bis,100' (hoch).

Einstellungen der Uhr

Einstellung von Uhrzeit und Datum

Uhrzeit und Datum werden beim Evoke automatisch über das UKW- oder Digitalradiosignal eingestellt. Falls Uhrzeit und Datum sich nicht automatisch aktualisieren, können Sie beides mit dieser Option manuell einstellen.

Anmerkung: Jede uber ein UKW-Signal oder ein digitales Sendesignempfangene aktualisierte Uhrzeit bzw. jeges aktualisierte Datum uberschreibt die manuellen Einstellungen, wenn die Uhrensynchronisation aktiviert ist (weitere Informationen hierzu finden Sie auf der folgenden Seite).

Manuelle Einstellung von Uhrzeit und Datum

1. Drucken Sie die Taste Menu und drehen und drucken Sie das Wahlrad Select, um, UHRZEIT auszuwahlen.
2. Drehen und drücken Sie das Wahlrad Select, um ,ZEIT/ DATUM' auszuwahlen.
3. Drehen und drücken Sie das Wahlrad Select, um die Stunde einzustellen. Wiederholen Sie diesen Vorgang für die Minuten.
4. Drehen und drücken Sie das Wahlrad, um den Tag des Monats auszuwahlen. Wiederholen Sie diese Schritte zum Einstellen von Monat und Jahr.

Änderung des Uhrzeitformats

1. Drücken Sie die Taste Menu und drehen und drücken Sie das Wahlrad Select, um ,UHRZEIT' auszuwahlen.
2. Drehen und drücken Sie das Wahlrad Select, um, 12/24 STD. EINSTELLLEN auszuwahlen. Wiederholen Sie diese Schritte zum Einstellen des gewünschten Uhrzeitformats.

Änderung des Datumsmatats

1. Drucken Sie die Taste Menu und drehen und drucken Sie das Wahlrad Select, um UHRZEIT auszuwahlen.
2. Drehen und drücken Sie das Wahlrad Select, um ,FORMAT' auszuwahlen. Wiederholen Sie diese Schritte zum Einstellen des gewünschten Datumssformats.

Dauer der Wecksignalstummschaltung ändern

1. Drucken Sie die Taste Menu und drucken Sie das Wahlrad Select, um ,UHRZEIT' auszuwahlen.
2. Drehen und drücken Sie das Wahlrad Select, um, SCHLUMMERN auszuwahlen.
3. Drehen und drücken Sie das Wahlrad Select, um die Schlummerzeit auf einen Wert zwischen 5 und 59 Minuten einzustellen.

Option für die Uhrensynchronisation

Sie konnen die Radioquelle auswahlen, die Sie für die Einstellung der Uhrzeit verwenden sollen. Standardmäßig verwendet das Evoke sowohl UKW- als auch digitale Radiosignale zum Synchronisieren der Uhrzeit.

So legen Sie die Synchronisationsoptionen fest:

1. Drücken Sie die Taste Menu und drehen und drucken Sie das Wahlrad Select, um, UHRZEIT' auszuwahlen.
2. Drehen und drücken Sie das Wahlrad Select, um ,SYNC MIT' auszuwahlen.
3. Drehen und drücken Sie das Wahlrad Select, um die gewünschte Option für die Synchronisation der Uhrzeit auszuwahlen.

Anhang

Installation des ChargePAK B1

Technische Daten

Radio:

Digital-Radio (DAB/DAB+/DMB-R), UKW-Radio 87.5-108 MHz

Audio:

1,6 W eff. 3-Zoll-Full-Range-Lautsprecher

Eingänge:

5,5 V DC-Netzadapterbuchse (230-V-Adapter im Lieferumfang enthalten), Mini-USB-Anschlussbuchse für Produkt-Upgrades, 3,5-mm-Eingang für Zusatzgeräte

Ausgange:

3,5-mm-Buchse fur Stereokopfhorer

Netzschalter:

External Stromadapter for 230 VAC auf 5,5 V (1,0 A) DC extern oder optional ChargePAK B1

1. Schalten Sie Ihr Evoke aus und trennen Sie es vom Netzanschluss.
2. Öffnen Sie das Akkufach.
3. Stecken Sie den ChargePAK-Anschluss in die Buchse im Fach. Richten Sie die Steckerstifte auf die darauf vorgesehenen Schlitze in der Buchse aus, um eine korrekte Ausrichtung sicherzustellen. Wenden Sie beim Einschieben des Steckers keine Gewalt an.
4. Legen Sie das ChargePAK mit dem Logo nach außen ins Akkufach.
5. Setzen Sie die Akkuabdeckung wieder ein und verbinden Sie das Evoke mit dem Stromnetz.
6. Ihr ChargePAK wird nun aufgeladen.

Anmerkung: Beim erstmaligen Laden des ChargePAKs oder wenn das Gerät langere Zeit nicht genutzt wurde, sollte es über einen Zeitraum von etwa 24 Stunden geladen werden, um eine maximale Akkuleistung sicherzustellen. Wenn das ChargePAK vollständig entladen wurde, kann es einen Moment dauern, bis die Akkuladeanzeige aufleuchtet.

Leistungsaufnahme:

Standby:0,7W,Aktivbetrieb:1,6W

Abmessungen:

115 mm breit x 180 mm hoch x 120 mm tief

Prüfungen:

CE-Zeichen. Erfüll die EMC, Niederspannungsrichtlinien und RoHS (2014/30/EU, 2014/35/EU und 2011/65/EU). Gemäß ETSI EN 300 401.

Hinweis: RED konform ab 12 June 2017

Garantiererklarung

Imagination Technologies Limited granted dem Endverbraucher, dass ces Gerat frei von Material- und Herstellungsfehlern im Rahmen des normalen Gebrauchs ist. Diese Garantie gilt fur einen Zeitraum von drei Jahren ab Kaufdatum. Die Garantie umfasst Störungen aufgrund von Herstellungs- oder Ausfuhrungsfehlern. Sie gilt noch nicht fur Unfallschaden jeglicher Art und Schaden, die auf VerschleB, Fahrassigkeit oder von uns nicht autorisierte Anpassungen, Änderungen oder Reparaturen zurückzufahren sind. Falls ein Problem mit demirGerat auffritt, wenden Sie sichitte an Ihren Handier oder an den Pure Support unter http://support.pure.com.

Haftungsausschluss

Imagination Technologies Limited überimmmt keine Verantwortung oder Garantie bezuglich des Inhalts these Dokuments und weist insbesondere alle implizierten Zusagen der Marktgangigkeit und der Eignung fur einen bestimmten Zweck zurück. Weiterhin behalt sich Imagination Technologies Limited das Recht vor, die Veröffentlichung zu überarbeitenden und von Zeit zu Zeit Änderungen vorzunehmen, ohne dass Imagination Technologies Limited da zu verpflichtet ist, Personen oder Organisationen uber solche Überarbeitungen oder Änderungen zu benachrichtigen.

Warenzeichen

Evoke H2, ChargePAK, Pure, das Pure-Logo, Imagination Technologies und das Imagination-Technologies-Logo sind Warenzeichen oder eingetragene Warenzeichen von Imagination Technologies Limited.

Copyright

Copyright 2015 Imagination Technologies Limited. Alle Rechte vorbehalten. Ohne ausdrückliche schriftliche Zustimmung durch Imagination Technologies Limited ist jeder Vervielfälligung dieser Publikation, auch auszugswise, verboten. Ebenso ist ihre Verbreitung, Übermittlung, Abschrift, Speicherung in einem Datenverarbeitungssystem oder Übersetzung in eine natürliche Sprache oder Programmiersprache in jeglicher Form, sei sie elektronisch, Mechanisch, magnetisch, manuell oder anderweitig, und jegliche Offenlegung an Dritte verboten. Version 3. Dezember 2015.

Entsorgung von elektrischen und elektronischen Geräten

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass thesee Produkt nicht als Hausmull behandelt werden darf. Stattdessen soll es an einer Sammelstelle fur wiederverwertbare elektrische und elektronische Gerate abgegeben werden. Durch die richtige Entsorgung these Products helpen Sie, negative Auswirkungen auf Umwelt und menschliche Gesundheit zu vermeiden, die bei einer unangemessenen Behandlung des Products auftreten konnten. Die Wiederverwertung von Materialien ragt zur Erhaltung natürlicher Rohstoffe bei. Für weitere Informationen über die Wiederverwertung these Products wenden Sie sichitte an ihre Gemeindeverwaltung, ihren Mullabfuhrbetrieb oder das Geschäft, in dem Sie das Produkt gekauft haben.

Evoke H2

Sådan kommt du i gang

Hurtig opsætning

Standby: 0,7 W, aktiv: 1,9 W.

Mål:

115 mm bred x 180 mm hej x 120 mm dyb

Godkendelser:

Pure - Vertrieb uber:

TELANOR AG

Unterhaltungselektronik

Bachstrasse 42

4654 Lostorf

Schweiz/Switzerland

[e-mail]

www.telanor.ch

PURE

www.pure.com

connect.pure.com

www.facebook.com/pure
