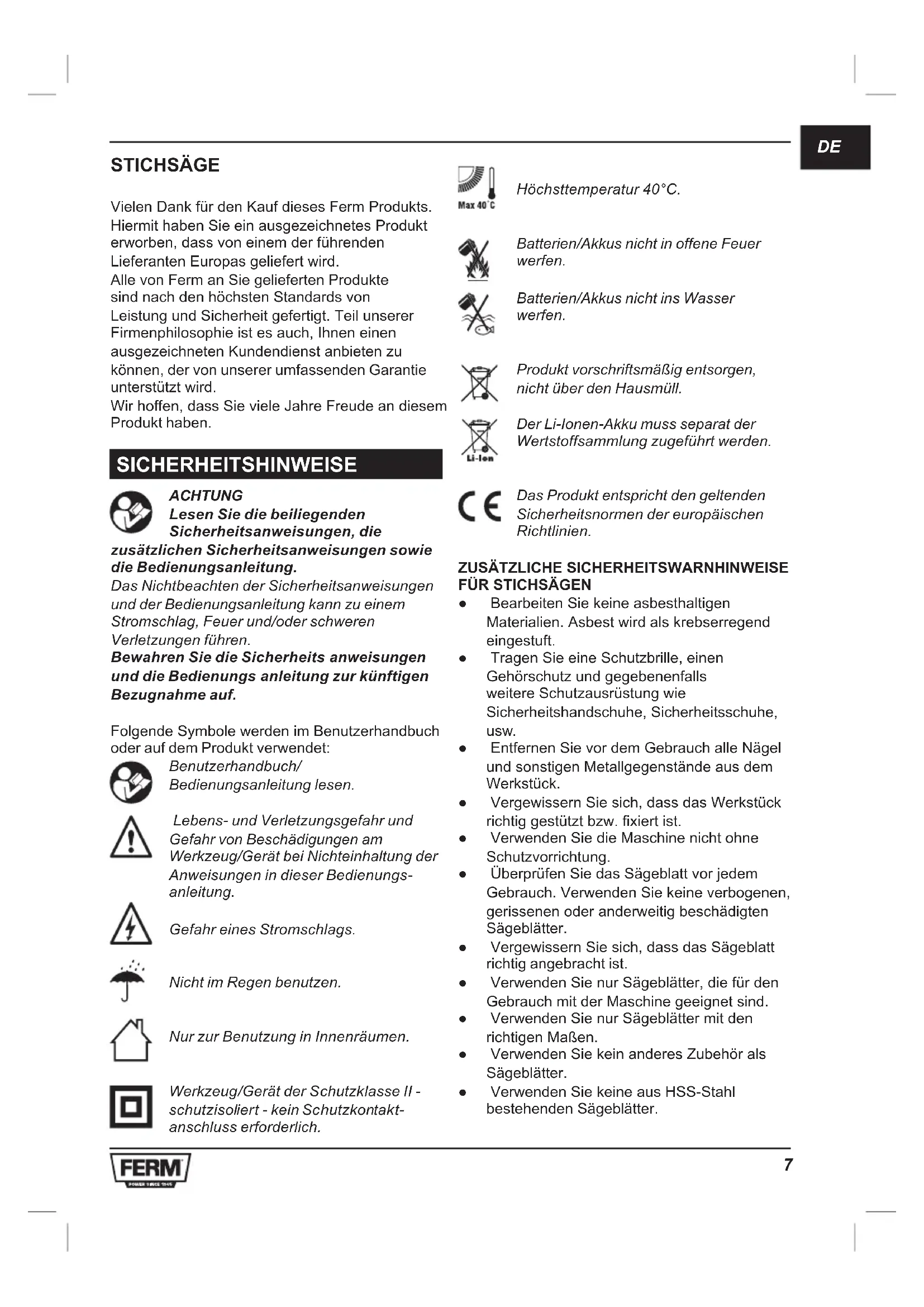

BEDIENUNGSANLEITUNG JSM1026 Ferm

Vielen Dank für den Kauf these Ferm Produktus. Hiermit haben Sie ein ausgezeichnetes Produkt erworben, dass von einem der führenden Lieferanten Europas gefleifert wird. Alle von Ferm an Sie gelieferten Produkte sind nach den hochsten Standards von Leistung und Sicherheit gefertigt. Teil unserer Firmenphilosophie ist es auch, Ohnen einen ausgezeichneten Kundendienst anbieten zu können, der von unserer umfassenden Garantie unterstützt wird.

Wir hoffen, dass Sie weitere Jahre Freude an thisem Produkt haben.

SICHERHEITSHINWEISE

ACHTUNG

Lesen Sie die beiliegenden Sicherheitsanweisungen, die

zusätzlichen Sicherheitsanweisungen sowie die Bedienungsanleitung.

Das Nichtbeachten der Sicherheitsanweisungen und der Bedienungsanleitung kann zu einem Stromschlag, Feuer und/oder schweren Verletzungen führen.

Bewahren Sie die Sicherheits anweisungen und die Bedienungs anleitung zur künftigen Bezugnahme auf.

Folgende Symbole werden im Benutzerhandbuch oder auf dem Produkt verwendet:

Benutzerhandbuch/ Bedienungsanleitung lessen.

Lebens- und Verletzungsgefahr und Gefahr von Beschädigungen am Werkzeug/Gerät bei Nichteinhaltung der Anweisungen in dieser Bedienungs-anleitung.

Gefahr eines Stromschlags.

Nicht im Regen benutzen.

Nur zur Benutzung in Innenraumen.

Werkzeug/Gerat der Schutzklasse II - schutzisoliert - kein Schutzkontaktanschluss erforderlich.

Hochsttemperatur 40^

Batterien/Akkus nicht in offene Feuer werfen.

Batterien/Akkus nicht ins Wasser werfen.

Produkt vorschäftsmäßig entsorgen, nicht über den Hausmüll.

Der Li-Ionen-Akku muss separat der Wertstoffsammlung zugeführrt werden.

Das Produkt entspricht den geltenden Sicherheitsnormen der europäischen Richtlinien.

ZUSATZLICHE SICHERHEITSWARNHINWEISE FÜR STICHSAGEN

Bearbeiten Sie keine asbesthaltigen Materialien. Asbest wird als krebserrende ingestuft.
Tragen Sie eine Schutzbrille, einen Gehorschutz und gegebenenfalls weitere Schutzausrüstung wie Sicherheitshandschuhe, Sicherheitsschuhe, usw.
- Entfernen Sie vor dem Gebrauch alle Nagel und sonstigen Metallgegenstände aus dem Werkstück.
Vergewissern Sie sich, dass das Werkstück richtig gestützt bzw. fixiert ist.
- Verwenden Sie die Maschine nicht ohne Schutzvorrichtung.
- Überprüfen Sie das Sägeblatt vor jedem Gebrauch. Verwenden Sie keine verbogenen, gerissenen oder anderweitig beschädigten Sägeblätter.
Vergewissern Sie sich, dass das Sägeblatt richtig angebracht ist.
- Verwenden Sie nur Sägeblätter, die für den Gebrauch mit der Maschine geeignet sind.
- Verwenden Sie nur Sägeblätter mit den richtigen Maßen.
- Verwenden Sie kein anderes Zubehör als Sageblätter.
- Verwenden Sie keine aus HSS-Stahl bestehenden Sageblätter.

DE

• Verwenden Sie die Maschine nicht auf Werkstücken, bei denen eine maximale Sägetiefe erforderlich ist, die die maximale Sägetiefe des Sägeblatts überschreitet.
• Halten Sie das Elektrowerkzeug an den isolierten Grifflächen, wenn Arbeiten durchgeführt werden, bei denen das Schneidewerkzeug versteckte Leitungen berühren können. Der Kontakt des Schneidewerkzeugs mit einer spannungsführenden Leitung kann auch metallene Gerätele unter Spannung setzen und zu einem elektrischen Schlag führen.
• Lassen Sie die Maschine in einem sicheren Bereich im Leerlauf laufen, nach dem das Sägeblatt montiert wurde. Wenn die Maschine besteht stark vibriert, schalten Sie die Maschine sofort aus und versuchen Sie, das Problem zu beheben.

Verwendung und Pflege des Akkuwerkzeugs a)Nur mit dem vom Hersteller angegebenen Ladegerät laden.

Ein Ladegerät, das für eine bestimmte Sorte Akku geeignet ist, kann bei Verwendung anderer Akkus eine Brandgefahr auslösen.

b)Elektrowerkzeuge nur mit den speziell darauf vorgesehenen Akkus verwenden.

Die Verwendung anderer Akkus kann zu Verletzungs- und Brandgefahr führen.

c)Wenn der Akku nicht verwendet wird, muss er von anderen Metallgegenständen wie Buroklammern, Munzen, Schlusseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen getrennt gelagert werden, die eine Verbindung zwischen den Polen herstellen konnten.

Ein Kurzschlieben der beiden Akkupole kann zu Verbrennungen oder Branden führen.

d) Bei unsachgemäßer Verwendung kann Flüssigkeit aus dem Akku austreten. Berührung vermeiden. Bei unbeabsichtigtem Kontakt sofort mit Wasser spulen. Bei Kontakt der Flüssigkeit mit den Augen zusätzlich einen Arzt aufsuchen.

Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

Wartung

a) Lassen Sie ihre Elektrowerkzeuge durch einen qualifizierten Reparaturtechniker ausschließlich mit identischen Ersatzteilen warten. So{lsst sich eine gleich bleibende Sicherheit des Elektrowerkzeugs gewährleisten.

Für das Ladegerät

Verwendungszweck

Nur für das Laden von wiederaufladbaren Li- lonen-Akkus des CDA1094. Andere Arten von Akkus konnen platzen und zu Verletzungen und Schaden führen.

a) Das Gerätarf nicht von Personen (einschließlich Kindern) mit eingeschrankten körperlichen, sensorischen bzw. geistigen Fähigkeiten, mangelnder Erfahrung bzw. fehlendem Wissen verwendet werden, wenn diese nicht beaufsichtigt werden oder eine Einweisung erhalten haben
b) Kinder sollen den beaufsichtigt werden, um Sicherzustellen, dass sie nicht mit dem Gerät speilen.
c) Nicht wiederaufladbare Batterien dürfen nicht aufgeladen werden!
d) Wahrend des Ladens mussen sich die Akkus in einem gut belufteten Raum befinden!

Rückschlag

Als Rückschlag wird die Auf- und Rückwärtsbewegung des Sägeblatts bezeichnet, wenn diese unerwartet auf einen Gegenstand trifft. Halten Sie die Maschine beim Gebrauch sicher fest. Konzentrieren Sie sich auf die Arbeit.

Ein Rückschlag wird normalerweise verursacht durch:

ein unbeabsichtigtes Berühren harter Gegenstände oder Materialien mit dem sich bewegenden Sägeblatt;
ein stumpfes Sägeblatt;
ein nicht richtig montiertes Sägeblatt;
- Sägearbeiten in einem vorherigen Schnitt;
- mangelnde Aufmerksamkeit bei der Arbeit;
- eine instabile Haltung.

Elektrische Sicherheit

Achten Sie stets darauf, dass die Spannung der Stromversorgung mit der Spannung auf dem Typenschild übereinstimmt.

• Verwenden Sie die Maschine nicht, wenn das Netzkabel oder der Netzstecker beschädigt ist.
• Verwenden Sie nur Verlängerungskabel, die für die Leistungsaufnahme der Maschine geeignet sind und eine Mindestaderstände von 1.5mm^2 haben. Falls Sie eine Kabeltrommel verwenden, rollen Sie das Kabel immer vollständig ab.

TECHNISCHE DATEN

Ladegerät CDA1095

Eingangsspannung Ladegerat 100-240V, 50/60Hz, 15W

Ausgangsspannung Ladegerät 13,5V DC 400mA

Aufladbarer Akku 12 V Li-lonen 1,5 Ah

Akku-Ladedauer 3-5 Stunden

Leerlaufgeschwindigkeit 2100 min

Max. Sägetiefe (Holz) 25 mm

Max. Sagehub 13 mm

Gewicht 0,89 kg

LARM UND VIBRATIONEN

Schalldruck (L_pa) 70 dB(A)

Schalleistung (L_wa) 81 dB(A)

Unsicherheitsfaktor (K) 3 dB(A)

Vibrationen (Holz) 3,33 m/s

Vibrationen (Metall) 3,98 m/s2

Unsicherheitsfaktor (K) 1,5 m/s²

Vibrationsstufe

Die im dieser Bedienungsanleitung angegebene Vibrationsemissionsstufe wurde mit einem standardisierten Test gemäß EN 60745 gemessen; Sie kann verwendet werden, um ein Werkzeug mit einem anderen zu vergleichen und als vorläufige Beurteilung der Vibrationsexposition bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke

• die Verwendung des Werkzeugs für andere Anwendungen oder mit anderen oder schlecht gewarteten Zubehör kann die Expositionsstufe erheblich erhöhen
• Zeiten, zu denen das Werkzeug ausgeschaltet ist, oder wenn es lauft aber eigentlich nicht eingesetzt wird, können die Expositionsstufe erheblich verringn

Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie ihre Höhe warm und organisieren Sie ihren Arbeitsablauf

BESCHREIBUNG (ABB.A)

Ohre Stichsäge wurde entwickelt, um Holz, Metall, Kunststoffen, Keramik, Gummi usw. in die gewünschte Große und Form zu sagen.

1. Ein-/Aus-Schalter
2. Ausschalter
3. Sageblatthalter
4. SageschuhM

VorderMontageimmererstdie Maschineausschalten

Der Akku muss vor der erstmaligen Benutzung aufgeladen werden.

Entfernen des Akkus aus der Maschine

• Drücken Sie auf die Batterielösetasten undziehen Sie den Akku aus der Maschine

Einsetzen des Akkus in die Maschine

Stellen Sie sichere, dass das Außer des Akkus sauber und trocken ist, bevor Sie den Akku mit dem Ladegerät oder dem Gerät verbinden.

• Setzen Sie den Akku (2) in das Unterteil der Maschine ein
• Schieben Sie den Akku nach vorne, bis er einrastet.

Laden des Akkus (über das Ladegerät)

• Stecken Sie den Netzstecker des Ladegerats in eine Steckdose, und warten Sie einen Moment. Die LED-Anzeigen leuchten auf und zeigen den Ladezustand an.

LED Status Ladegerät

Rot Akku wird geladen

Grün Laden des Akkus abgeschlüssen, Akkupsollständig aufgeladen

Das vollständige Laden des 1,5Ah-Akkus kann bis zu 240 Minuten nauern.
- Ziehen Sie nach dem vollständigen Laden des Akkus den Stecker des Ladegerats aus der Netzsteckdose, und enthalten Sie den Akku aus dem Ladegerät.

Wenn das Werkzeug für einen längeren Zeitraum nicht verwendet wird, sollte das Werkzeug möglichst mit einem voll aufgeladenen Akku aufbewahrt werden.

Anbringen und Entfernen des Sägeblatts (Abb. B)

Die Wahl des bereitsigen Sageblatts konnen Sie der Tabelle unten entnahmen.

Sägeblatt Material

Grob Holz

Mittel Holz

Fein Stahl, Aluminium, Kunststoff

Sehr fein Holz (Kurven)

Versuchen Sie nicht, die Schutzvorrichtung von der Maschine zu entfern.

Montage eines Sägeblatts

Abb. B

Das Gerät ist mit einem Schnellmontagesystem ausgestattet.

• Drehen Sie den Klemmring (13) des Sägeblathalters so welt wie möglich nach links und haltenihn Dort.
  Fuhren Sie das Sageblatt in den Blatthalter ein.
• Lassen Sie den Klemmring los.
• Überzeugen Sie sich beim Blattwechsel davon, dass der Blatthalter keine Materialtrümmer (wie Holz- oder Metallsplitter) aufweist.
• Überprüfen Sie vor der Benutzung immer, dass das Sägeblatt sicher befestigt ist.

Entfernen des Sägeblatts

• Drehen Sie den Klemmring des Sageblathalters soweit wie möglich nach links und haltenihn dont.
• Nehmen Sie das Sägeblatt von seinem Halter ab.
• Lassen Sie den Klemmring los.

GEBRAUCH

Ein- und Ausschalten

• Move to lock bar to left/right and press the main trigger to start the machine
  Um die Maschine auszuschalten,lassen Sieden Ein-/Aus-Schalter (1) los.

Ratschläge für optimale Arbeitsergebnisse

• Spannen Sie das Werkstück ein.
  Verwenden Sie für keine Werkstücke eine Spannvorrichtung.

• Zeichnen Sie eine Linie, um die Richtung vorzugeben, in der das Sägeblatt geführt wird.

• Halten Sie die Maschine sicher am Griff fest.
  Schalten Sie die Maschine ein.
  Warten Sie, bis die Maschine ihre volle Geschwindigkeit erreicht hat.

• Setzen Sie den Sägeschuh auf das Werkstück.
  Bewegen Sie die Maschine langsam die vorgezeichnete Linie entlang, wobei Sie den Sageschuh fest gegen das Werkstück drucken.
• Üben Sie nicht zu viel Druck auf die Maschine aus. Lassen Sie die Maschine die Arbeit verrichten.
• Schalten Sie die Maschine aus und warten Sie, bis sie vollkommen zum Stillstand gekommen ist, bevor Sie sie ablegen.

REINIGUNG UND WARTUNG

Vor dem Beginn von Reinigungs- und Wartungsarbeiten immer erst die Maschine ausschalten und den Akku entfernen

• Reinigen Sie das Gehäuse regelmäßig mit einem weichen Lappen.
• Halten Sie die Belüftungsschlitze staub- und schmutzfrei. Verwenden Sie gegebenenfalls einen weichen feuchten Lappen, um den Staub und Schmutz aus den Ventilationsschlitzen zu entfern.
  Reinigen Sie regelmäßig das Sageblatt, um Ungenauigkeiten beim Gebrauch zu vermeiden.

Erneuerung der Sägeblatts

Verschlissene oder beschädigte Sägeblätter müssen unverzüglich erneuert werden.

Verwenden Sie ausschließlich scharf und unbeschädigte Sägeblätter.

GARANTIE

Schlagen Sie in den beigeführten Garantiebedingungen nach.

UMWELT

Entsorgung

Das Produkt, sein Zubehör sowie die Verpackung müssen für ein umweltfreundliches Recycling getrennt zu werden.

Nur für EG-Länder

Entsorgen Sie Elektrowerkzeuge nicht über den Hausmüll. Entsprechend der Europäischen Richtlinie 2012/19/EU für Elektro- und Elektronikschrott sowie der Einführung in das nationale Recht müssen Elektrowerkzeuge, die nicht mehr im Gebrauch sind, getrennt gesammelt und umweltfreundlich entsorgt werden.
