BEDIENUNGSANLEITUNG VEKS2035 VESTEL

VOR DER INBETRIEBNAHME. 2

Allgemeine Warnhinweise 2

Alte und defekte Kuhlgeräte 4

Sicherheits-Warnhinweise 4

Aufstellung und Inbetriebnahme Ihres Kuhlschranks 5

Vor der Inbetriebnahme Ihres Kuhlschranks 5

BEDIENUNGSPANLEITUNG 6

Einstellung des Thermostates 6

LAGERUNG VON LEBENMITTELN IM GERÄT 6

REINIGUNG UND WARTUNG 7

Kuhlschrank abtauen 7

Wechseln der Gluhlampe 8

TRANSPORT UND STANDORTÄNDERUNG 8

BEVOR SIE DEN KUNDENDIENST RUFEN 8

Tipps zum Energiesparen 9

INNENAUSstattUNG UND ZUBEHÖRTEILE 10

Lieferumfang 11

Datenblatt Für Kuhlgeräte 11

Montage anleitung 13

Die Bedienungsanleitung gilt für verschiedene Modèle. Deshalb konnen Unterschiede auftreten.

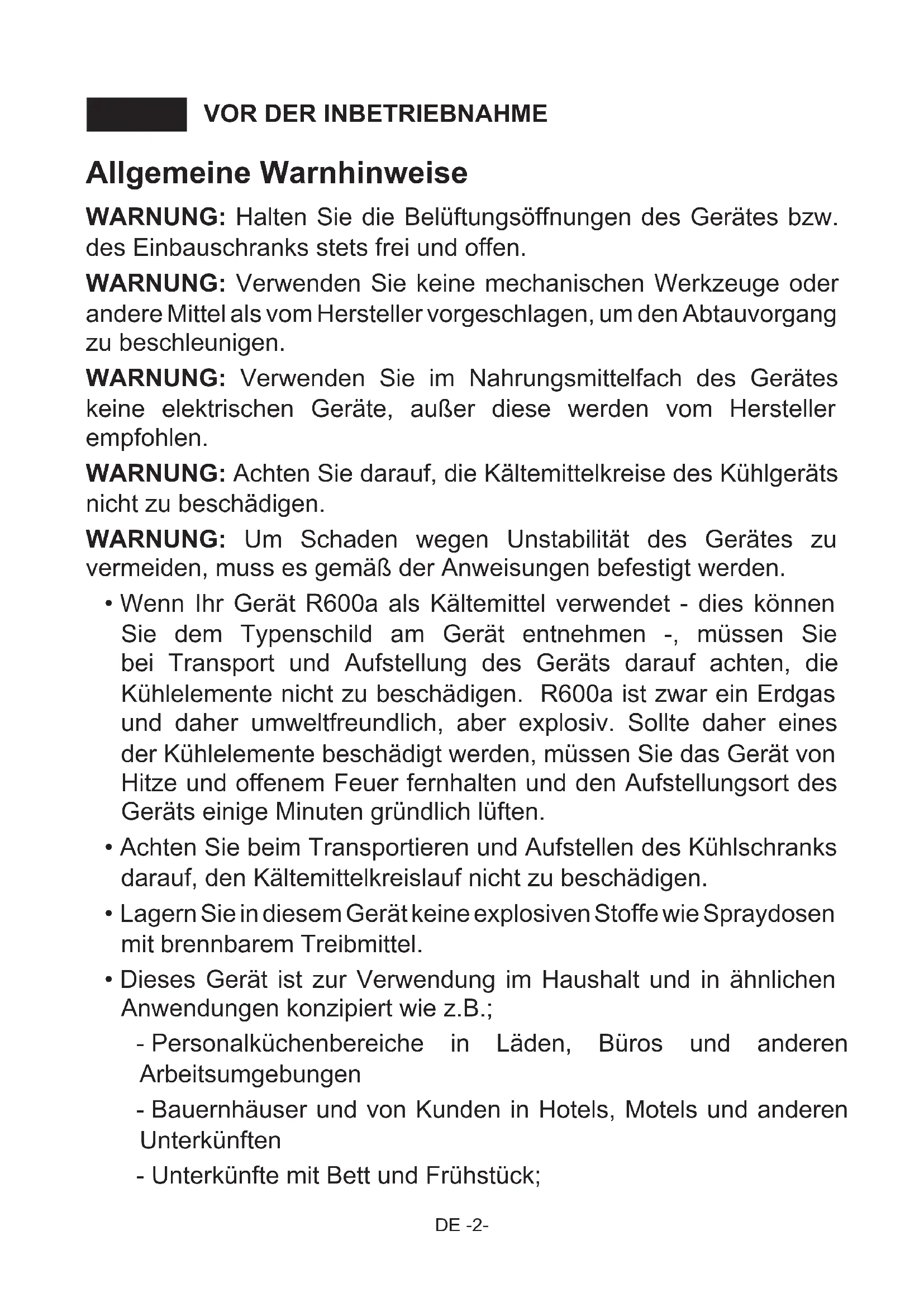

VOR DER INBETRIEBNAHME

Allgemeine Warnhinweise

WARNING: Halten Sie die Beluftungsöffnungen des Gerätes bzw. des Einbauschranks stets frei und offen.

WARNING: Verwenden Sie keine mechanischen Werkzeuge oder andere Mittel als vom Hersteller vorgeschlagen, um den Abtauvorgang zu beschleunigen.

WARNING: Verwenden Sie im Nahrungsmittelfach des Gerätes keine elektrischen Geräte, außer diese werden vom Hersteller empfohlen.

WARNING: Achten Sie darauf, die Kältemittelkreise des Kuhlgeräts nicht zu beschädigen.

WARNING: Um Schaden wegen Unstätigkeit des Gerätes zu vermeiden, muss es gemäß der Anweisungen befestigt werden.

• Wenn Ihr Gerät R600a als Kältemittel verwendet - dies konnen Sie dem Typenschild am Gerät entnehmer -, müssen Sie bei Transport und Aufstellung des Geräts darauf auf achten, die Kühlelemente nicht zu beschädigen. R600a istzar ein Erdgas und davon umweltfreundlich, aber explosiv. Sollte dazu eines der Kühlelemente beschädigt werden, müssen Sie das Gerät von Hitze und offenem Feuer fernhalten und den Aufstellungssort des Geräts eine Minute Minuten gründlich luften.
• Achten Sie beim Transportieren und Aufstellen des Kühlschranks daraufuf, den Kaltemittelkreislauf nicht zu beschädigen.
• Lagern Sie in diesen Gerät keine explosiven Stoffe wie Spraydosen mit brennbarem Treibmittel.

• Dieses Gerät ist zur Verwendung im Haushalt und in ähnlichen Anwendungen konzipiert wie z.B.;

• Personalkuchenbereiche in Läden, Büros und anderen Arbeitsumgebungen

• Bauernhäuser und von Kunden in Hotels, Motels und anderen Unterkünften

• Unterkünfte mit Bett und Frühstück;

• Catering und ähnliche Non-Retail-Anwendungen

• Ist das Netzkabel beschädigt, muss es vom Hersteller, dem Vertrieb oder einer ähnlich qualifizierten Person ersetzt werden, um eine Gefahr zu vermeiden.

• Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen bestimmt, es sei dann sie stehen unter Aufsicht oder ausfuhrlicher Anleitung zur Benutzung des Gerätes durch eine verantwortliche Person, für ihre Sicherheit. Achten Sie stets darauf, dass Kinder niemals mit dem Gerät herumspielen.
• Das Netzkabel des Kühlschranks ist mit einem geerdeten Netzstecker ausgestattet. Diese Netzstecker muss in eine geerdete, mit mindestens 16 Ampere geschichte Steckdose gesteckt werden. Wenn Sie keine geeignete Steckdose haben, halten Sie eine solche von einem qualifizierten Elektrik installmentieren.
• Dieses Gerät darf von Kindern ab 8 Jahren und äther und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder ohne die nötige Erfahrung und das nötige Wissen verwendet werden, wenn diese unter Aufsicht stehen oder die Anweisungen zur Benutzung des Gerätes in einer sicheren Weise erhalten haben und die damit verbundenen Gefahren verstehen können. Kinder sollenn nicht mit dem Gerät spielen. Reinigung und Wartung dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.
• Ist das Netzkabel beschädigt, muss es vom Hersteller, dem Vertrieb oder einer ähnlich qualifizierten Person ersetzt werden, um eine Gefahr zu vermeiden.
• Dieses Gerät ist nicht für den Einsatz auf Höhen über 2000 m vorgesehen.

Alte und defekte Kuhlgeräte

• Hat ihr alter Kühlschrank ein Schloss, so machen Sie theses vor der Entsorgung unbrauchbar. Andernfalls konnten sich Kinder beim Spieler in das Gerät einschlieben und verunglücken.

Alte Kuhl- und Gefriergeräte können Isoliermaterialien und Kältemittel mit FCKW enthalten. Achten Sie daher bei der Entsorgung darauf, die Umwelt zu schätzen.
Bitte Fragen Sie ihre Gemeinde über die Entsorgung der Altgeräte zur Wiederverwendung, Recycling und Wiedergewinnungszwecke.

Hinweise:

-itte lessen Sie theses Handbuch sorgfaltig durch, bevor Sie das Gerat aufstellen und in Betriebnehmen. Unser Unternehmen ist nicht fur Schaden haftbar, die durch missbrauchliche Verwendung des Gerats entstehen.
- Befolgen Sie alle Hinweise am Gerät und in der Bedienungsanleitung und bewahren Sie diese Bedienungsanleitung an einem sicheren Ort auf, damit Sie es bei eventuellen Problemen zur Hand haben.
- Dieses Gerät ist für die Verwendung in Privathaushalten vorgesehen und damit ausschließlich für den vorgesehenen Zweck verwendet werden. Es eignet sich nicht für die kommersielle oder übliche Nutzung. Durch eine solche Verwendung wird die Garantie des Geräts hinfällig. Unser Unternehmen ist dann für keinerlei Schäden oder Verluste mehr haftbar.
- Dieses Gerät ist ausschließlich für die Verwendung in Innenräumen entwickelt und damit nur zur Lagerung / Kühlung von Nahrungsmitteln verwendet werden. Es ist nicht für die gewerbliche Nutzung geeignet und damit nicht zur Lagerung artfremder Stoffe verwendet werden (ausschließlich für Nahrungsmittel). Bei Zuwiderhandeln erlischt die Herstellergarantie.

Sicherheits-Warnhinweise

• Verwenden Sie keine Steckerleisten oder Verlängerungskabel.
• Ist der Netzstecker beschädigt, zerrissen oder verschlussen, * dürfen Sie ihn nicht mehr verwenden.

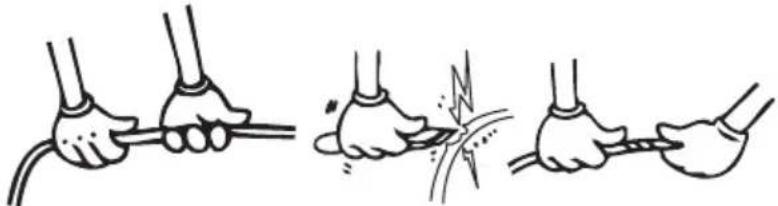

  Das Kabelarf nicht gehehnt, geknicht oder beschadigt werden.

• Dieses Gerät ist nur für den Betrieb durch Erwachsene vorgesehen. Lasser Sie niemals Kinder mit dem Gerät spielen oder an der Tur hangen.
  Um elektrische Schläge zu vermeiden, dürfen Sie den Netzstecker niemals mit nassen Handen aus- oder einstecken!
• Geben Sie zu ihrer eigenen Sicherheit keine explosiven oder brennbaren Materialien in den Kühlschrank. Geben Sie Getränke mit higherm Alkoholgehalt liegend und fest verschlossen in das Gefrierfach.

• Decken Sie das Gehäuse oder die Oberseite des Kühlschranks nicht ab. Dies beeinträchtigt die Leistung Ihres Kühlschranks.
  Fixieren Sie beim Transport die Zubehörteile im Inneren, um deren Beschädigung zu vermeiden.

Aufstellung und Inbetriebnahme Ihres Kuhlschranks

Achten Sie vor der Inbetriebnahme Ihres Kühlschranks auf folgende Punkte:

Die Betriebsspannung des Kuhlschranks beträgt 220-240 V bei 50Hz.
- Wir übernehmen keinerlei Haftung für Schäden, die durch Verwendung an nicht geerdeten Steckdosen entstehen können.
- Stellen Sie den Kühlschrank an einem Ort ohne direkte Sonneneinstrahlung auf.
- Das Gerät muss in einem Mindestabstand von 50 cm zu Herden, Gasöfen und Heizgeräten sowie mindestens 5 cm zu Elektroöfen aufgestellt werden.
- Ihr Kühlschrank damit niemals im Freien betrieben oder im Regen stehen gelassen werden.
- Wenn der Kühlschrank geben einem Gefrierschrank aufgestellt wird, muss ein Abstand von mindestens 2 cm zwischen den Geräten eingehalten werden, um Feuchtgkeitsbildung an den Außenflächen zu verhindern.
- Legen Sie keine Gegenstände auf den Kühlschrank. Stellen Sieihn so an einem geeigneten Ort auf, dass über dem Gerät ein Freiraum von mindestens 15cm vorhanden ist.
Die einstellbaren Vorderfüge müssen in der geeigneten Höhe fixiert werden, damit der Kühlschrank in stabiler Position safer betreiben werden kann. Sie können die Beine durch Drehen im Uhrzeigersinn (oder in die entgegengesetzteichtigung) einstellen. Dies sollte vor dem Einlagen der Lebensmittel in den Kühlschrank, erfolgen.
- Vor der Inbetriebnahme des Kühlschranks sollenn Sie alle Teile mit warmem Wasser abwischen, dem Sie einen Teelöffel Natriumbicarbonat beigefügt haben. Wischen Sie mit frischchem Wasser nach und trocknen Sie alle Teile. Setzen Sie alle Teile nach der Reinigung wieder ein.
- Montieren Sie das Plastikdistanzstück (Teil mit schwarzen Flügeln an der Rückseite), indem Sie es wie in der Abbildung gezeigt um 90^ drehen. Dies verhindert, dass der Kondensator die Wand berührt.

Vor der Inbetriebnahme Ihres Kuhlschranks

• Wenn Sie den Kühlschrank nach dem Transport zum ersten Mal in Betriebnehmen, halten Sie ein vorher 3 Stunden in aufrechter Stellung stehen. Stecken Sie ein erst dann ein. Dies stellt einen sicheren und effizienten Betrieb safer. Andernfalls konnte der Kompressor beschädigt werden.
• Bei der ersten Inbetriebnahme kann der Kühlschrank einen merklichen Geruch entwickeln. Dieseer verliert sich, sobald der Kühlorgang richtig eingesetzt hat.

BEDIENUNGSCANLEITUNG

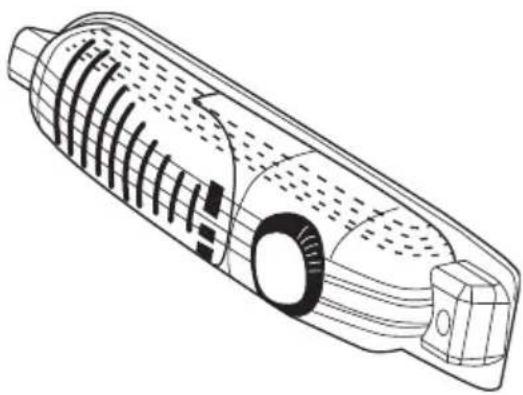

Einstellung des Thermostates

• Der Thermostat reguliert automatisch die Innentemperatur des Kühlschrank. Durch Drehendes Knopfes von Position 1 nach 5, können Sie kältere Temperaturen erzielen,
  Die Position." " bedeutet, dass das Thermostat ausgeschaltet ist und dass nicht gekühlt werden kann.

• Für kurzzeitige Lagerung von Lebensmitteln im Kühlschrank konnen Sie den Knopf zwischen minimaler und mittlerer Position einsteilen (1-3),

• Für langzeitige Lagerung von Lebensmitteln im Kühlschrank stellen Sie den Knopf auf die mittlere Position (3-4).

• Beachten Sie, dass sich Zimmertemperatur, Temperatur der gelagerten Lebensmittel und das Öffnen und Schlieben der Tur auf die Temperatur in den Kühlschrank auswirken. Falls notwendig,ändern Sie die Temperatureinstellung am Gerät.
• Wenn Sie das Gerät zum ersten Mal einschalten, sollte es idealerweise die ersten 24 Stunden ohne Lebensmittel laufen und die Türe sollen nicht geöffnet werden. Sollten Sie das Gerät sofort benötigen, legen Sie möglich weniger Lebensmittel hinein.
• Wenn das Gerät ausgeschaltet oder ausgesteckt wird, müssen mindestens 5 Minuten vergehen, bis Sie es wieder in Betrieb besteht, um den Kompressor nicht zu beschädigen.
• Vollraumkühlschränke (ohne Gefrierfach): Vollraumkühlschränke haben kein Gefrierfach, können aber auf 4 - 6°C herunter kühlen.
• These Geräte wurden entworfen für eine Umgebungstemperatur zwischen 16^ - 43^ .

LAGERUNG VON LEBENMITTELN IM GERÄT

• Um zu vermeiden, daß die Feuchtigkeit ein Abtauen fordert, sollte man Flüssigkeiten zugedeckt in den Kühlschrank stellen. Der Reif neigtathamdazu, sich in den kaltesten Punkten des Verdampfers zu konzentrieren und fordert das Abtauen.
• Stellen Sie niemals warme Lebensmittel in den Kühlraum, die Güter müssen vor dem Verstauen auf Raumtemperatur abkühlen. Plazieren Sie die Lebensmittel so, daß eine hinreichende Belüfung im Kühlteil gewährleistet ist.
• Bringen Sie keine Gegenstände in Kontakt mit der Rückwand des Kühlschranks, da diese daran anfrieren können. Vermeiden Sie früiges Offnen derTür.
  Um die besten Frischhaltebedingungen von Fleisch und gereinigtem Fisch (in mehreren Lagen von Papier oder Plastikfolien gewickelt) zu erzielen, sollen den diese im kaltesten Teil des Kühlschranks verstaut werden. Diese befindet sich auf dem Glasabsatz des Gemüsekastens. Es versteht sich jedoch, daß Fleisch und Fisch nicht länger als 2 Tage aufbewahrt werden kann.
• Obst und Gemüse können ohne Verpackung im Gemüsefach aufbewahrt werden.

REINIGUNG UND WARTUNG

• Ziehen Sie vor der Reinigung unbedingt den Netzstecker.
• Waschen Sie den Kühlschrank nicht mit fließen dem Wasser
• Sie können die Innen- und Außenflächen mit einem weichen Tuch oder einem Schwamm mit warmem Seifenwasser abwischen.

• Nehmen Sie die Innenteile einzeln Heraus und reinigen Sie sie mit Seifenwasser. Waschen Sie diese nicht im Geschirrspüler.

• Verwenden Sie keine brennbaren, explosiven oder atzenden Materialien wie Verdünner, Benzin oder Säure zur Reinigung.

• Der Kondensator (der bereits Teil mit schwarzen Flügeln) sollte eine einzeln Staubsauger oder einer trockenen Bürste mindestens einmal im Jahr gereinigt werden. Dies unterstützt einen effizienten Kühlschranks und hilft Ohnen beim Energiesparen.

Kühlschrank abtauen

• Der Kühlschrank wird während des normalen Betriebs automatisch abgetaut. Das Abtauwasser wird in einer Abtauwasserschale aufgefangen und verdunstet Dort von selbst.

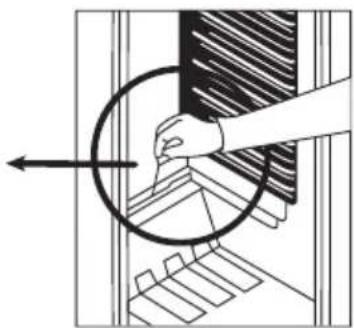

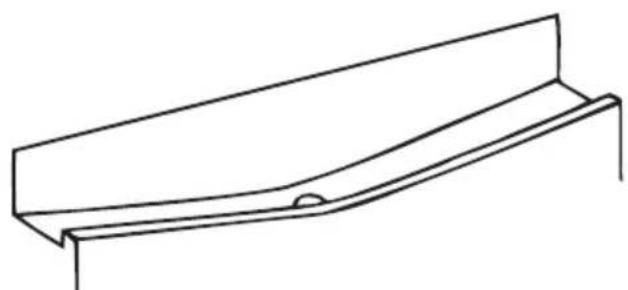

  Die Abtauwasserschale und die Abtaurinne sollen ab und an gereinigt werden. Achten Sie daraufuf, dass die Öffnung in der Abtaurinne nicht verstopft wird und reiniger sie mit dem hierfür vorgesehenen Drainagewerkzeug, um zu vermeiden, dass das Abtauwasser sich am Boden des Kühlschranks staat in der Auffangschale sammelt.
  Um die Innenleitung des Abtauwassers zu reinigen, können Sie ein halbes Glas Wasser in die Drainageöffnung geben.

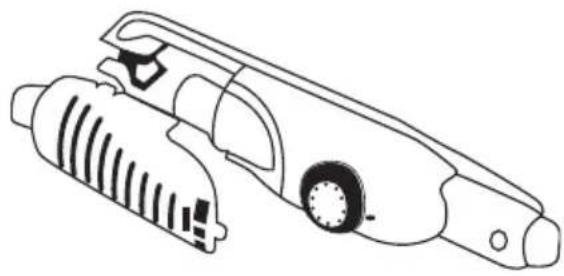

Wechseln der Gluhlampe

Wenn Sie die Gluhlampe aus dem Kuhlteil wechseln sollen:

1. Netzstecker aus der Steckdoseziehen
2. Lichtdeckel durch Drücken der seitlichen Haken entfernen.
3. Tauschen Sie die defekte Gluhlampe gegen eine Neue aus (max. 15 W)
4. Setzen Sie den Lichtdeckel wieder ein und warten Sie 5 Minuten bis Sie das Gerät wieder einschalten.

LED-Beleuchtung auswechseln

Falls Ihr Kühlschrank eine LED-Beleuchtung hat, wenden Sie sich an den Helpdesk, da sie nur von autorisiertem Personal ausgewechselt werden sollen.

TRANSPORT UND STANDORTÄNDERUNG

Transport und Änderung des Standortes

Die Orginalverpackung muss nicht verwendet werden.
- Wahlrend des Transportes Gerät mit einem festen Seil sichern. Die Transportbestimmungen auf dem Wellpappkarton müssen befolgt werden.
- Vor Transport alle beweglichen Teile aus dem Gerät entnahmen oder mit Klebstreifen befestigen.

BEVOR SIE DEN KUNDENDIENST RUFEN

Sollte der Kühlschrank nicht richtig Funktionieren, konnte das eine gingefugige Ursache haben. Daher prufen Sie zuerst Folgendes, bevor Sie den Kundendienst rufen.

Das Gerät kühlt nicht

Prüfen Sie, ob:

• sich elev. ein Stromausfall ereignet hat,
  der Netzstecker abgezogen bzw. nicht richtig eingesteckt ist,
  der Thermostatknop auf"" "eingestellt ist,
• die Steckdose defekt ist. Um das zu prufen, stecken Sie den Stecker eines anderen Gerätes in die Steckdose und kontrollieren Sie, ob es Funktioniert.

Das Gerät kühlt nicht richtig

Prufen Sie, ob

• zu weitere frische Speisen in das Gerät gegeben wurden,
  die Turen nicht richtig geschlossen sind.

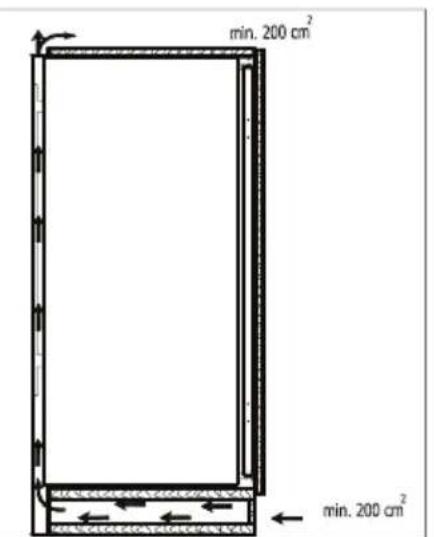

• Im Einbaumöbel sind evtl. nicht genügd Lungtungsöffnungen vorhanden, wie in der

Installansanleitung angegeben.

Das Gerät gibt Gerausche von sich:

Das Kuhlmittel, das in den Leitungen des Kuhlkreislaufs zirkuliert, erzeugt naturgemäß ein gewisses Gerausch (wie ein leichtes Gurgeln), auch wenn der Kompressor nicht in Betrieb ist. Das ist kein Grund zur Beunruhigung, sondern ist als vollig normal anzusehen. Sollen

Sie andersartige Geräusche wahrnehmen, versichern Sie sich,

• dass das Gerät korrekt installiert ist, wie in der Installationsanleitung beschrieben.
  ob die Gegenstände auf oder in dem Kuhlschrank vibrieren.

Sollte sich Wasser am Kühlschrankboden ansammeln

prüfen Sie, ob:

das Abflussloch des Abtauwassers verstopf ist (sollte das der Fall sein, reinige Öffnung mit dem mitgelieferten Draina-gewerkzeug).

Empfehlungen

• Um das Nutzvolumen zu erhöhen und aus ästhetischen Gründen ist die Kühlschlange des Kühlschranks in der Rückwand des Kühlbereichs eingelassen. Wenn der Kompressor in Betrieb ist, bilden sich an der Kühlschrankrückwand eine)dünne Reifschrift oder eine Tropfen Wasser. Das ist vollig normal. Das Gerät sollte nur dann abgetaut werden, wenn sich an der Rückwand eine ziemlich dicke Eisschrift gebildet haben sollente.
• Wenn das Gerät für längerere Zeit nicht benutzt wird, stellen Sie den Thermostatknopf auf die Position ". Tauen Sie das Gerät ab und setzen Sie danach die Tur offen, damit die Bildung von üblen Gerüchen oder gar Schimmel vermieden wird.

Tipps zum Energiesparen

1. Stellen Sie das Gerät in einem kühlen, gut belufteten Raum auf, jedoch nicht in direkter Sonneneinstrahlung oder besoin Hitzequellen (Strahler, Herde etc.). Verwenden Sie andernfalls eine isolierende Trennwand.
2. Lassen Sie warme Speisen und Getränke ganz auskühlen, bevor Sie sie in das Gerät geben.
3. Getränke und flüssige Speisen müssen verschlossen werden, wenn sie in das Gegegeben werden. Andernfalls steigt die Feuchtigkeit im Gerät an. Die Arbeitszeit der Kühlung verlangert sich dadurch. Durch das Verschlieben wird außerdem die Geruchsbildung verhindert.
4. Öffnen Sie die Geräteur immer nur möglichst kurz, wenn Sie etwas hineingegeben.
5. Halten Sie auch die Deckel der verschiedeneen Kuhlfacher im Kuhlteil immer geschlossen (Crisper, Kuhlfach etc.)
6. Die Turdichtung muss stets sauber und flexibel gehalten werden. Taus abgenützte Dichtungen aus.

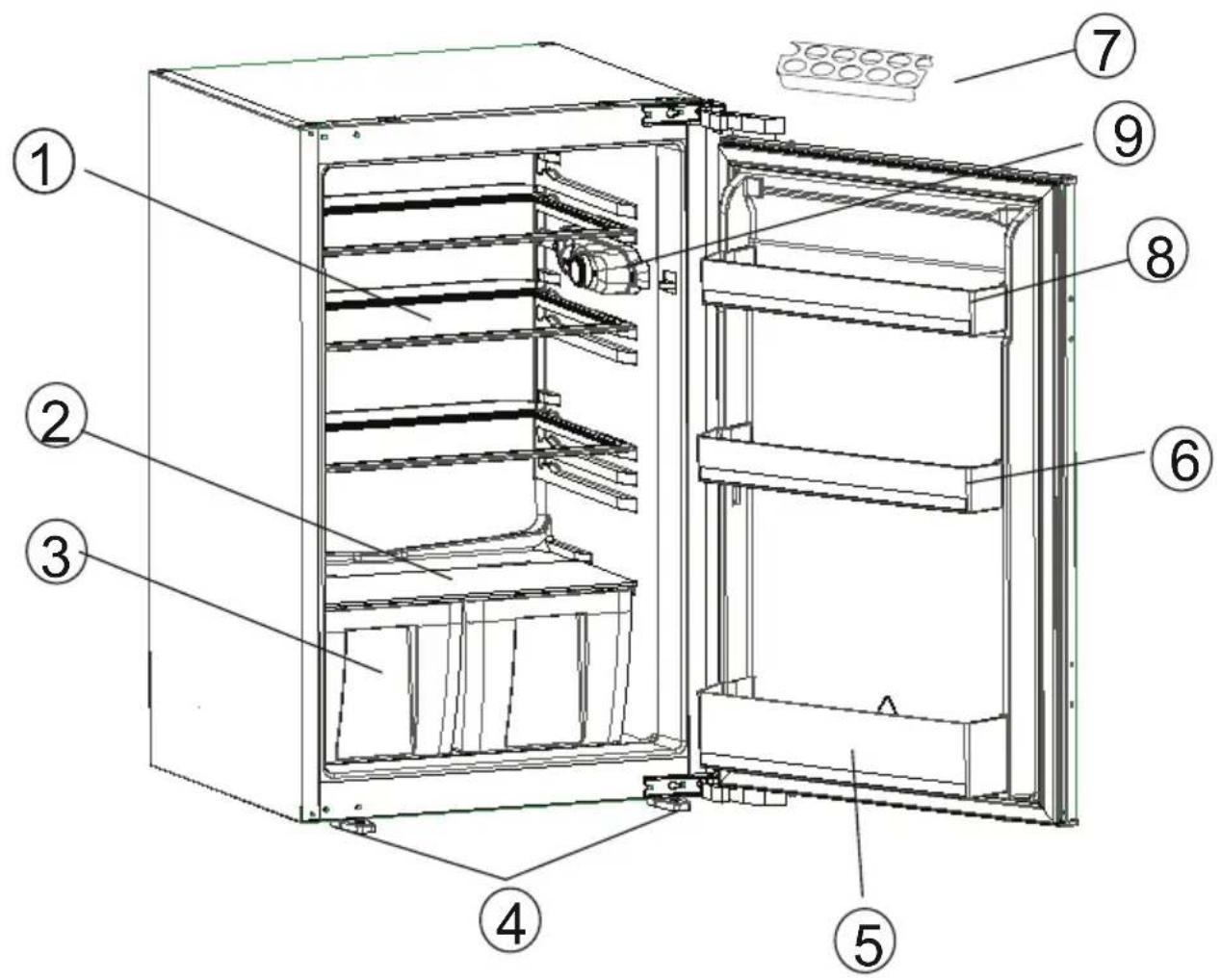

These Abbildung dient lediglich der Veranschaulichung. Die Teile und Komponenten können je nach Modell variieren.

1) Glasablage
2) Glasregal
3) Gemüsefach
4) Verstellbare Füße
5) Flaschenfach
6)Butter Kase Fach
7) Eier Halter

8)Butter Kase Fach
9) Thermostat Deckel

Lieferumfang

Hersteller Gerätotyp	VESTEL
	Kühlschrank
Glasablagen 4
Gemüse-Schubladen 2
Türablage 3
Eierablage 1
Eiswürfelschale -
Garantieunterlagen Ja
Gebrauchsanleitung Ja

Datumblatt Für Kuhlgeräte

Marke VESTEL
Modell VEKS2035
Produkt-Kategorie 1 (Kühlschrank)
Energieklasse1) A+
Jährlicher Energieverbrauch 2) 121 kWh / Jahr
Totaler Bruttoinhalt 135 I
Nutzinhalt Gesamt 134 I
Kühlschrank Bruttovolumen 135 I
Nutzinhalt Kühlbereich	134 I
Gefrierschrank Bruttovolumen	- I
Gefrierschrank Nettovolumen	- I
Sternebewertung 3)	-
Kühlsystem	Statisch
Erwärungszeit (-18°C/-9°C)	-
Gefriervermögen	-
Klimaklasse 4)	T/N (16°C - 43°C)
Geräuschemission	41 dB(A)

1) Bewertung von A (= niedriger Verbrauch) bis G (= hoher Verbrauch).
2) Der Energieverbrauch bezieht sich auf den Jahresverbrauch in 121 kWh, ermittelt nach DIN EN 153. Im praktischen Betrieb konnen je nach Nutzung und Standort des Geräts Abweichungen auftreten.

3) * = Fach mit -6 °C oder kälter

^ =Fach mit -12 °C oder kälter
* = Tiefkuhl-Lagerfach mit -18 °C oder kälter
*** =Gefrierfachmit-18°Coder kälter

4) Klimaklasse: Ihr Kuhlgerät wurde gemäß seiner Klimaklasse zum Einsatz bei bestimmen Umgebungstemperatren entwickelt; entsprechende Angaben finden auf dem Typenschild. Wenn Sie das Kuhlgerät bei Umgebungstemperatren außerhalb des empfohlenen Bereiches betreiben, kann die Kuhlleistung darunter leiden.

Klimaklasse	Umgebungstemperatur °C
T Zwischen	16 und 43 (°C)
ST Zwischen	16 und 38 (°C)
N Zwischen	16 und 32 (°C)
SN Zwischen	10 und 32 (°C)

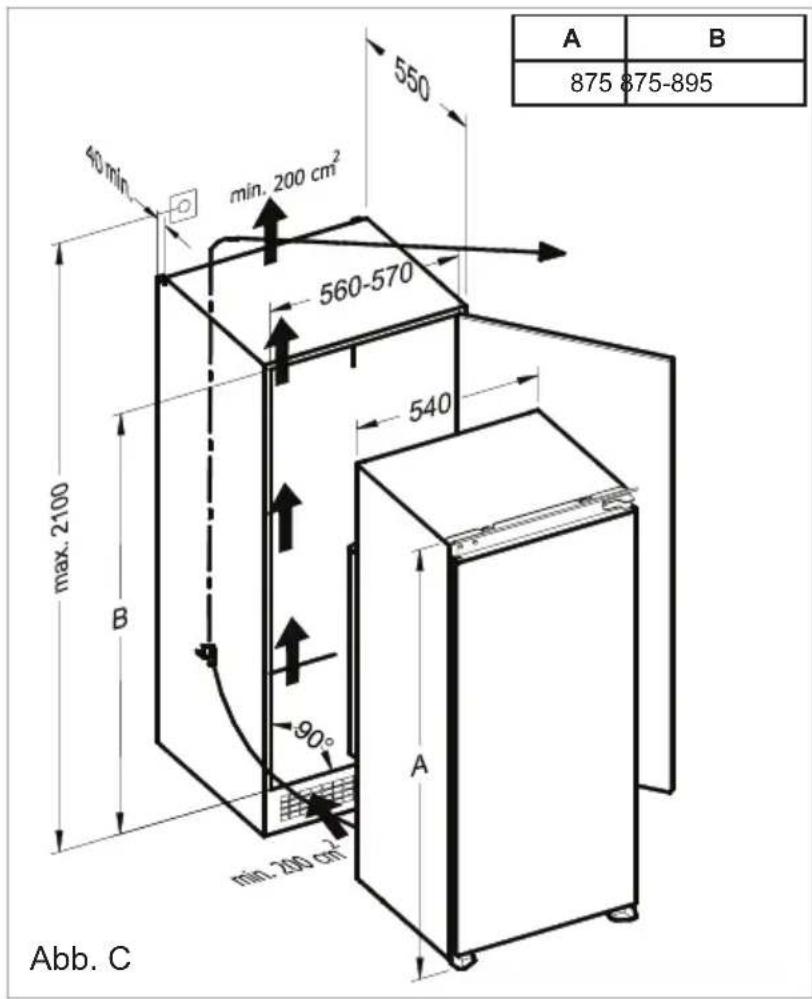

Montageanleitung

! Lesen Sie vor der Montage diese Anleitung vollständig und mit Ruhe durch.

! Da das Gerätrecht gross und schwer ist raten wir Ihnen den Einbau nicht alleine vorzunehmen.

! Montieren Sie Ihr Gerät nur in einen darauf vorgesehenen Einbauschrank. Diese darf nicht beschädigt sein.

! Falls notwendig wechseln Sie den Turanschlag vor dem Einbau. Die Beschreibung hierzu findsie ab Seite 6.

! Um sich die Montage zu erreichtern empfeihlt es sich einen Arbeitstisch vor die eigentliche Einbauöffnung zu stellen und dont dieVBereitenden Schritte durchzuarbeiten. Der Tisch sollt stabil sein und ungefahr so hoch wie die Unterkante der Einbauöffnung sein.

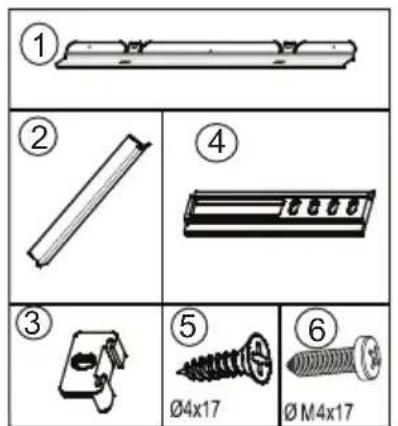

1. Abbildung A zeigt alle mitgelieferten Befestigungs- und Einbauteile.

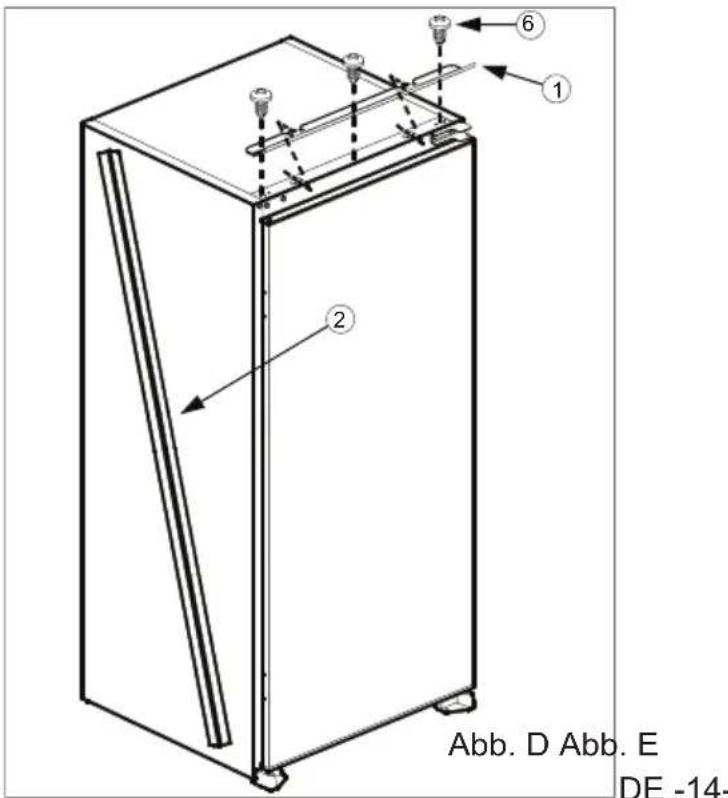

2. Folgen Sie der Abbildung D und schieben Sie die obere Befestigungsschiene in die Führungsschiene an der Oberseite des Kuhlgerätes undschrauben Sie diese mit den beiliegenden Schrauben6 fest.
3. Führn Sie nun das Netzkabel vorsichtig auf der Rückseite des Einbauschrankes zur vorgesehenen Stromsteckdose. Achten Sie darauf, daß dieser Netzstecker jederzeit gut zu erreichen ist oder让他们 Sie sich einen Schalter als Trennvorrichtung in die Zuleitung zur Steckdose einbauen.

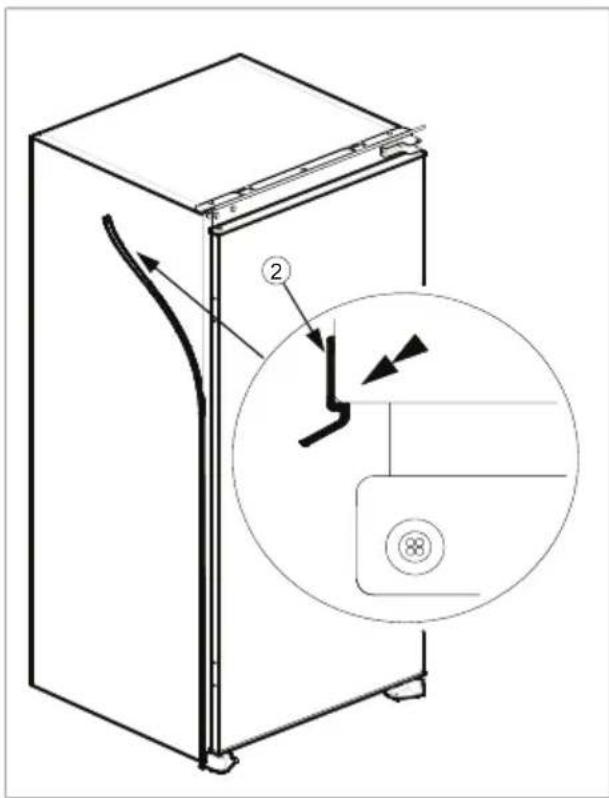

4. Entnehmen Sie die Trimmdichtung aus dem Seitenpaneel des Geräts und kleben Sie es an die wichtere Seite der Türangel am Gerät. (Abb.D - Abb.E)
5. Schneiden Sie das beiliegende Dichtungsband auf die Höhe der Einbauöffnung zu. Kleben Sie das Dichtungsband nun nach Abbildung E auf die aussere Kante des Gehäuses. Das Band wird auf der Seite ohne Scharniere befestigt.
6. Hebem Sie nun dasVBorbereitete Gerat an und setzen Sie es vorsichtig in die Einbauoppnung ein.
7. Richten Sie das Gerät anhand der Seite mit dem Trimmdichtung so aus, daß kein Luftspalt mehr zwischen Trimmdichtung und Einbauschrank zu sehen ist.
8. Nun schieben Sie das Gerät so zurecht, daß die Vorderkante der unteren Gerätefälle auf der Kante des Einbauschrankes aufsitzt. (Abbildung F) Schrauben Sie jetzt die Füssel mit den beiliegenden Schrauben⁵ am Boden der Einbauöffnung fest.

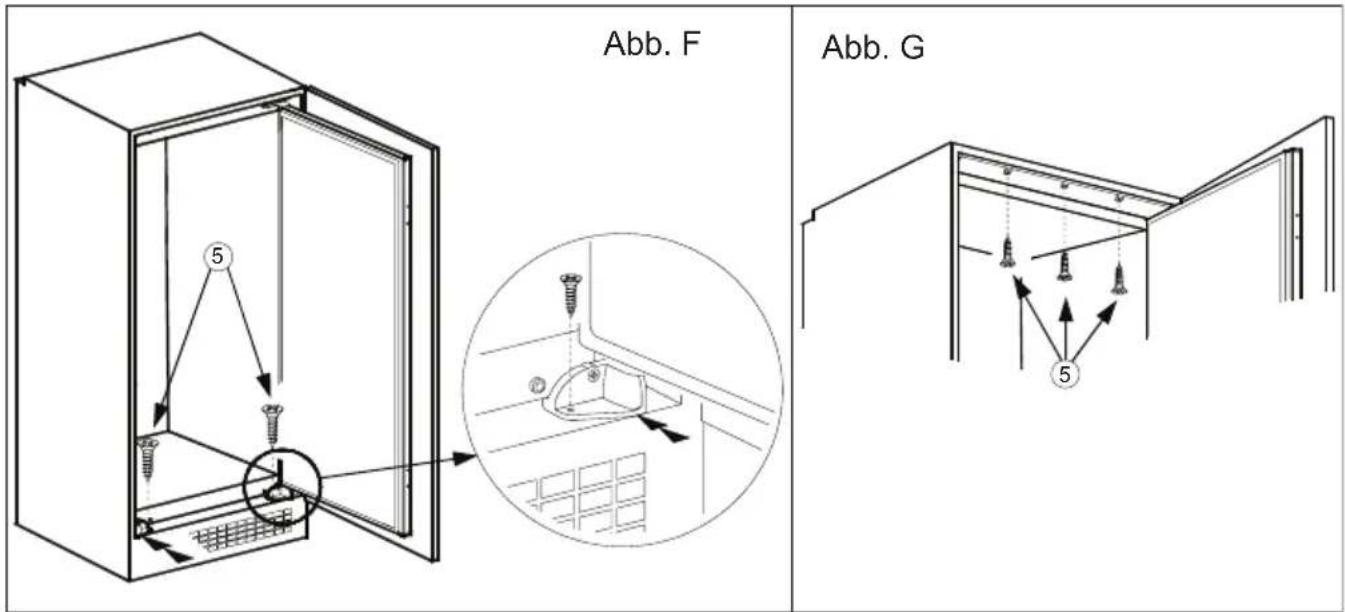

9. Nach Abbildung G konnen Sie nun die obere Befestigungsschiene mit den beiliegenden Schrauben an der Oberseite der Einbauöffnung befestigen.

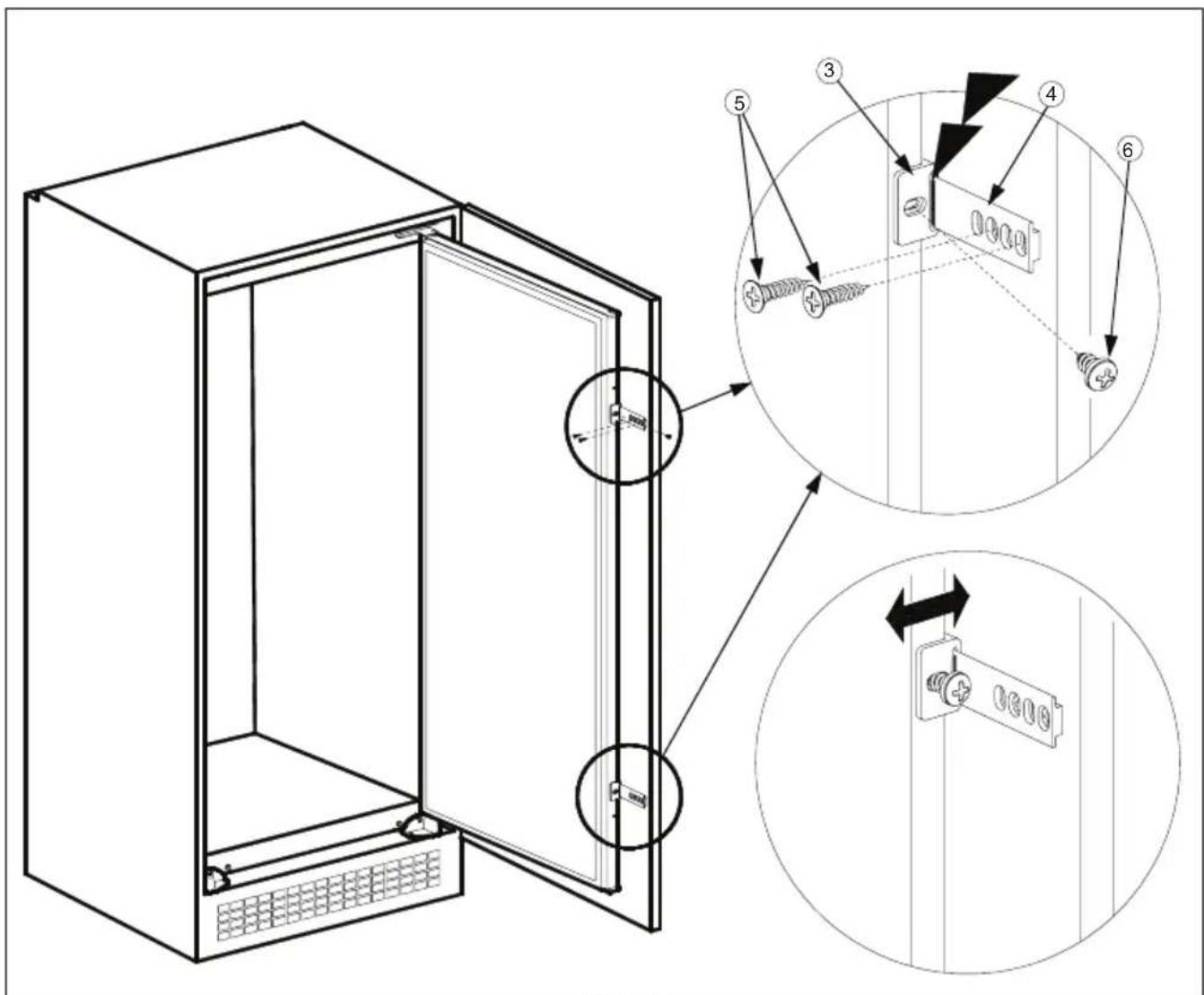

10. Als nachstes schrauben Sie die beiden Führungen³ mit je einer Schraube auf die Vorderkante der Gerätetur wie in Abbildung H dargestellt.
11. Schieberen Sie die Schleppschiene in die Führung ein.
12. Markieren Sie an der Vorderkante der Einbautür in Höhe der Führungen³ einen Abstand von 20mm von der Vorderkante auf der Einbautür. Öffnen Sie jetzt die Geräte für einem Winkel von 90°.
13. Legen Sie die Schleppschiene⁴ an die Markierung auf der Einbautür an und schrauben Sie die Schleppschiene⁴ mit den beiliegenden Schrauben⁵ an der Einbautür fest.

14. Schliessen Sie nun die Gerätür. Prüfen Sie das korekte, vollständige Anliegen der Geräturdichtung auf dem Gerätegehause. Schliesst die Geräturdichtung nicht ordentlich ab, so kann es zu Funktionstörungen kommt.

15. Sie können durch justieren der Führung³ den Abstand zwischen Geräte tür und Gehäuse anpassen. Lösen Sie dazu die Befestigungsschraube der Führung und justieren sie die Lage der Führungen (Abbildung H).

Abb. A

Abb. B

Abb. H

Abb.J

Abb. K

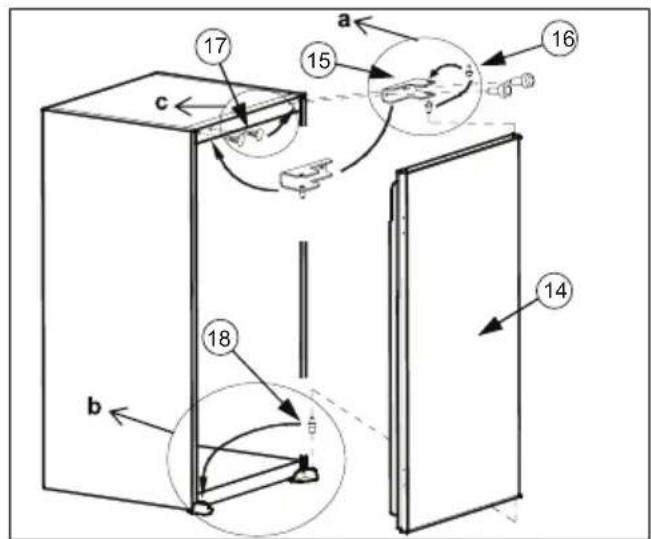

Wechsel des Turanschlags

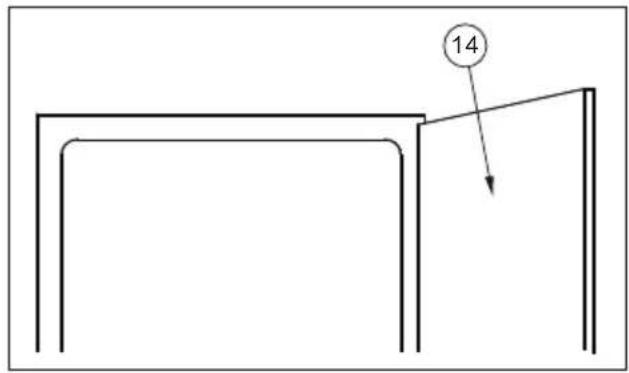

1. Offnen Sie die Geräte tür¹⁴ nach Abbildung J.
2. Demontieren Sie nun das obere Scharnier der Gerätetür⁵ und nehmen Sie die Gerätetür nach oben weg. Legen Sie die Tur zur Seite (Abbildung K).
3. Schrauben Sie den oberen Scharnierzapfen ab und schrauben Sieihn auf der gegenüberliegenden Seite in das obere Scharnier ein (Abbildung Ka).
4. Nehmen Sie den unteren Scharnierzapfen¹⁸ aus dem Gerätefuß und stecken Sieihn auf der gegenüberliegenden Seite in den Gerätefuß ein (Abbildung Kb).
5. Verschliessen Sie die Schraubenöffnung des oberen Scharniers mit den beiliegenden Stöpseln (Abbildung Kc).
6. Setzen Sie nun die Gerätetür¹⁴ auf den unteren Scharnierzapfen¹⁸ auf und stecken Sie das obere Scharnier¹⁵ in die Bohrung auf der Oberseite der Tür. jetzt können Sie das obere Scharnier¹⁵ wieder am Gerätegehause festschrauben.

Konformitätserklarung

Wir erklaren, dass unsere Produkte die geltenden europäischen Richtlinien, Entscheidungen und Regularien sowie die in den referenzierten Standards gelisteten Anforderungen erfüllen.

Entsorgung des Gerätes

Altgeräte dürfen nicht in den Hausmüll!

Solle das Gerä einmal nicht mehr benutzt werden konnen, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll z.B. bei einer Sammelstelle seiner Gemeinde / seines Stadtteils abzugeben. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden.

Deshalb sind Elektrogeräte mit dem abgebildeten Symbol gekennzeichnet.

Recycling

Unsere Verpackungen werden aus umweltfreundlichen, wiederverwertbaren Materialien hergestellt:

Außenverpackung aus Pappe

Formteile aus geschäumtem, FCKW-freiem Polystyrol (PS)

Folien und Beutel aus Polyäthylen (PE)

Spannbänder aus Polypropylen (PP).

Sollten es ihre räumlichen Verhältnisse zulassen, empfehlen wir Ihnen, die Verpackung zumindest während der Garantiezeit aufzubewahren. Sollte das Gerät zur Reparatur eingeschiedt oder in eine Reparatur-Annahmestelle gebracht werden müssen, ist das Gerät nur in der Originalverpackung ausreichend geschützt.

Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie dieseitte umweltfreundlich.

Index

BEFORE USING THE APPLIANCE 18

General warnings 18
