BEDIENUNGSANLEITUNG P450 Winix

Bedienungs- und Wartungsanleitung

FresHome

PlasmaWave™ True HEPA Luftreiniger

Lesen Sie vor der Inbetriebnahme diesen Geräts alle Sicherheitsvorschriften und -anweisungen, und befolgen Sie diese.

Lesen Sie vor der Inbetriebnahme diesen Geräts alle Sicherheitsvorschriften und -anweisungen, und befolgen Sie diese.

Bitte bewahren Sie theses Handbuch zum späteren Nachschlagen auf.

INHALTSVERZEICHNIS

Gewährleistung 2
Lieferumfang 2
Anweisungen 3
Sicherheitsanweisungen 7
Produktspezifikationen 8
Luftreiniger-Merkmale 9
Luftreiniger - Einrichtung 10
Bedienfeld 11
Betrieb 11
Filterwechsel 12

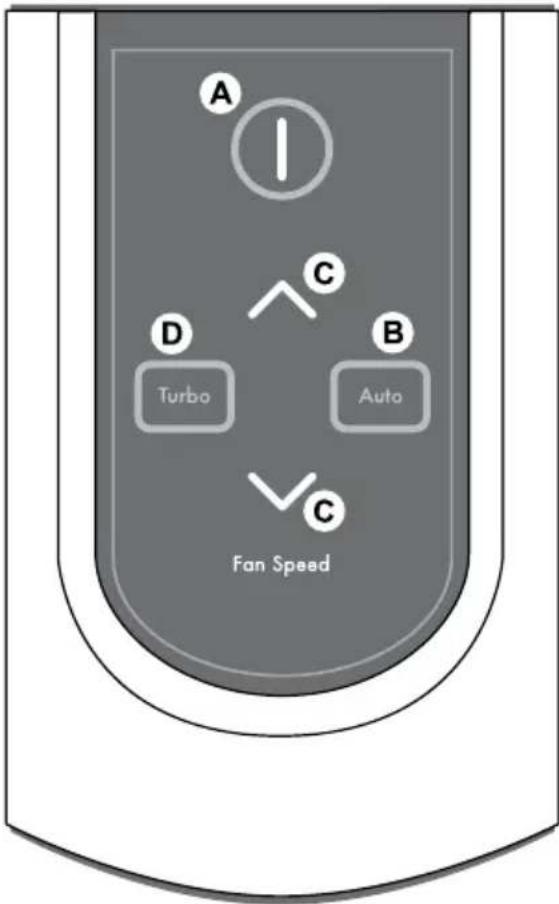

Fernbedienung 14
Fehlerbehebung 15

EINGESCHRÄNKTE PRODUKTGARANTIE

WINIX FRESHOME™ LUFTREINIGER - EINGESCHRÄNKTE GARANTIE

Eingeschränkte Garantie: Winix gewährt für die Maschinenteile der Modelle WACP150, WACP300 und WACP450 eine Garantie gegen Material- und Herstellungsehler für zwei (2) Jahre ab Kaufdatum durch den Erstverbraucher und bietet für diesen Zeitraum Service- und Supportleistungen an.

Weist ein Teil des Gerätes während des Gewährleistungszeitaums Mängel auf, wird diesen nach Ermessen und auf Kosten der Firma Winix repariert oder ausgetauscht.

These Gewährleistungsdecke keine Schaden durch Missbrauch, falsche Handhabung, Nichteinhaltung der Standards für die Produktverwendung, Betrieb mit einer ungeeigneten (nicht auf dem Etikett aufgeführten) Stromversorgung oder unbefugte Reparatur ab.

Winix behält sich das Recht vor, dem Verbraucher zusätzliche Kosten in Rechnung zu stellen, die der Firma durch die Bereitstellung von Ersatzteilen oder Dienstleistungen außerhalb des Landes, in dem der Luftreiniger ursprünglich bei einem autorisierten Handler erworben wurde, entstehen. Diese Gewährleistung umfasst nicht die austauschbaren Filter des Luftreinigers.

Hierbei handelt es sich um Verschleibe, die vor Ablauf des Gewährleistungszeitaums durch natürliche Abnutzung unbrauchbar werden können.

JEDE GESETZLICHÉ GEWÄHRLEISTUNG, EINSCHLIESSLICH DER DER MARKTGÄNGIGKEIT UND DER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK, WIRD HIERMIT Auf DEN OBEN GENANNTEN GEWÄHRLEISTUNGSZEITRAUM BESCHRÄNKT.

Winix haftet unter keinen Umständen für Folge- oder Nebenschäden, die auf diesen Produkt zurückzuführen sind.

Aufgrund dieser Gewährleistung ergeben sich konkrechte Ansprüche Ihrerseits.

Die Dauer und die Bedingungen dieser Gewährleistungen gelten weltweit, sofern nicht andere Einschränkungen oder Bedingungen durch die lokale Gesetzgebung greifen.

Für weitere Informationen sowie für die Inanspruchnahme von Leistungen im Rahmen dieser Gewährleistung wenden Sie sich an ihren Handler.

LIEFERUMFANG

Modelle WACP300 und WACP450

• Winix-Luftreiniger (1 Stk.)

Aktivkoholefilter (4 Stk.)

True HEPA-Filter (1 Stk.)

Bedienungs- und Wartungsanleitung (1 Stk.)

Fernbedienung (1 Stk.)

• 3-V-Lithiumbatterie (CR2025; in Fernbedienung installiert)

Modell WACP150

• Winix-Luftreiniger (1 Stk.)
  Aktivkohlefilter (4 Stk.)
• Echter HEPA-Filter (1 Stk.)
  Bedienungs- und Wartungsanleitung (1 Stk.)

ANWEISUNGEN

WARNING: SICHERHEITSANWEISUNGEN

WARNUNG/HINWEIS ANWEISUNG
警告WÜRGRÄUNFolgen Sie diesen Anweisungen, um Personenenschäden, Sachschäden, elektrischen Schlag und Brandgefahr zu vermeiden.	VERBOTEN
	Nicht ZERLEGEN
HINWEISEine Nichtbeachtung der Sicherheitsanweisungen kann zu Personen- und Sachschäden führen.	Unbedingt beachten
	Erdung zum Schutz vor elektrischem Schlag

Warning

Netzkabel

Den Netzstecker NICT am Kabel aus der Steckdoseziehen.

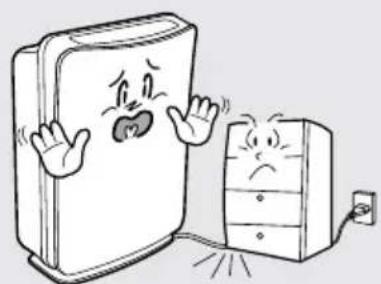

Das Netzkabel NICTH knicken und keine schweren Gegenstände auf das Netzkabel stellen.

Den Stecker NICTM mit nassen Händen berühren.

Das Netzkabel NICTA austauschen oder modifizieren. Beschädigte Netzkabel und/oder Netzstecker mussen durch den Hersteller oder durch einen qualifizierten Techniker ersetzt werden.

Warning

Stromversorgung

Das Netzkabel NUR
an eine geeignete, geerdete Netzsteckdose
anschreiben.

Zur Reduzierung des Energieverbrauchs den Luftreiniger vom Netzstrom trennen, wenn er NICT in Verwendung ist.

Das Netzkabel NICT
an eine lose oder defekte Netzsteckdose anschließen. Dies kann zu Überhitzen oder elektrischem Schlag führen.

Warning

Betrieb

Den Luftreiniger NICT reparieren, modifizieren oder zerlegen.

Den Luftreiniger NICHT auf einer unebenen Fläche betreiben.

Den Luftreiniger NICT in Umgebungen mit stehend Wasser betreiben.

Den Luftreiniger NICT in der Näre von brennbaren Materialien betreiben.

Hinweis

Stromversorgung

Das Netzkabel NICTZiehen, während das Gerät in Betrieb ist.

Das Netzkabel NICTZiehen, bevor der Luftreiniger abgekühlt ist.

Bei ungewöhnlichen
Gerauschen oder
Rauchentwicklung das Gerät
von der Stromversorgung
trennen und den Handler
kontaktieren.

Hinweis

Betrieb

KEINE Gegenstände in den Luftinlass oder -auslass einfahren.

Während des Betriebs die Hände und andere Körperteile vom Luftauslass fernhalten.

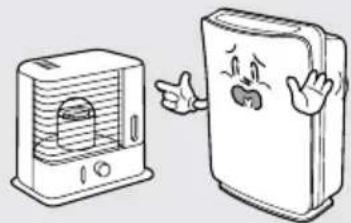

Den Luftreiniger NICT in der Nähe einer Hezung aufstellen.

Den Luftreiniger NICT in der Nane von Vorhängen oder anderen Gegenständen aufstellen, die die Belüftung des Gerats beeinträchtigen können.

Hinweis

Betrieb

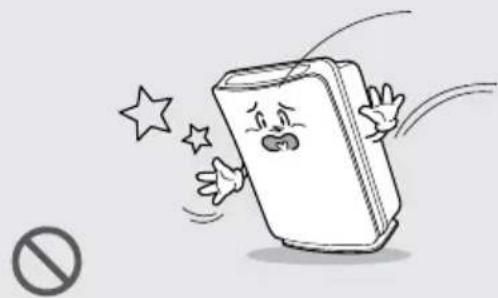

Nicht gegen den Luftreiniger schlagen oder den Luftreiniger fallenlassen.

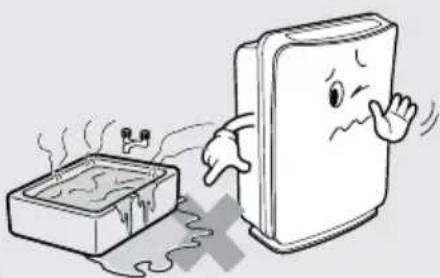

Den Luftreiniger NICTT mit heiBem Wasser fullen.

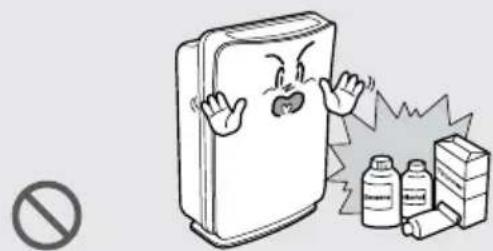

Zur Reinigung des Luftreinigers KEINE brennbaren Materialien wie Benzol oder Alkohol verwenden.

Während des Betriebs KEINE Kleidung oder Handtücher auf den Luftreiniger legen.

Kinder NICT auf dem oder in der Nane des Luftreinigers spielen lassen.

KEINE brennbaren Flüssigkeiten oder Gase in das Gerät sprehen.

Das Gerät NICHT unter einer direkten Lichtquelle aufstellen.

Bei der Reinigung KEINE Flüssigkeiten direkt in den Luftreiniger sprehen.

SICHERHEITSANWEISUNGEN

Wir freuen uns, dass Sie sich für einen Luftreiniger von Winix entschieden haben.itte lesen Sie这点es Handbuch vor der ersten Inbetriebnahme sorgfaltig durch. Dieses Produkt ist ausschließlich fur den Hausgebrauch bestimmt.

WICHTIG HINWEISE ZUR VERWENDUNG DES LUFTREINIGERS

WARNING: Folgen Sie den Anweisungen in thism Handbuch, um die Gefahr von elektrischem Schlag, Kurzschluss und/oder Brand zu reduzieren:

• Das Gerät nur dann reparieren oder modifizieren, wenn dies in dieser Handbuch ausdrücklich empfohlen wird. Alle anderen Reparaturarbeiten sind durch einen qualifizierten Techniker auszuführen.
• Den Stecker nicht mit Gewalt in eine Steckdose einstecken. Den Stecker nicht modifizieren.
  Das Gerät nicht verwenden, wenn das Netzkabel oder der Netzstecker beschädigt ist oder wenn die Verbindung zur Wandsteckdose locker ist.
  AusschlieBlich220-Volt-Wechselstrom verwenden.
  Das Netzkabel nicht beschädigten, stark knicken, verdrehen, bündeln, einkommen, beschichten, daranziehen oder schwere Gegenstände daraufuf stellen.
• Den Netzstecker regelmäßig von Staub befren. Dadurch wird die Gefahr von Stromschlag durch angesammelte Feuchtigkeit reduziert.
• Wenn der Netzstecker beschädigt ist, muss er durch den Hersteller oder durch einen qualifizierten Techniker ersetzt werden.
• Vor dem Reinigen des Geräts den Netzstecker aus der Steckdoseziehen. Den Netzstecker niemals am Kabel, sondern ausschließlich am Stecker aus der Steckdoseziehen.
• Wenn das Gerät nicht in Betrieb ist, den Netzstecker aus der Steckdoseziehen.
  Den Netzstecker nicht mit feuchten Händen berühren.

Das Gerät nicht in Innenräumen betreiben, in denen raucherzeugende Insektizide eingesetzt werden.
Das Gerät nicht mit Benzol oder Verdünner reinigen. Keine Insektizide auf das Gerät sprehen.
Das Gerät nicht in feuchten Umgebungen oder in Bereichen betreiben, in denen es nass werden kann (z. B. Badezimmer).
- Keine Finger oder Gegenstände in den Luftteinlass oder -auslass stecken.
Das Gerät nicht in der Höhe von brennbaren Gasen verwenden. Das Gerät nicht in der Höhe von funkenerzeugenden Gegenständen wie Zigaretten oder Räucherstübchen verwenden.
Das Gerät enternt kein Kohlenmonoxid, das von Quellen wie Heizgeräten ausgestoßen wird.

WICHTIGE VORSICHSTMASSNAHMEN BEI DER VERWENDUNG DES LUFTREINIGERS

Die Belüftungsschlitze (Ein- und Auslass) nicht verdecken.
Das Gerät nicht in der Nähe von früben Gegenständen wie einem Ofen verwenden.
Das Gerät nicht in Umgebungen verwenden, in denen es mit Dampf in Kontakt kommt.
- Das Gerät nicht auf der Seite liegend betreiben.
- Das Gerät nicht in der Höhe von Produkten verwenden, die Ölrückstände produzieren, wie beispielsweise einer Fritteuse.
- Das Gerät nicht mit Reinigungsmitteln reinigen.
- Das Gerät nicht ohne Filter betreiben.
- True HEPA-Filter und Aktivkohlefilter nicht waschen und wiederverwenden.
- Das Gerät zum Transport am Griff an der Geräterückseite greifen.
- Das Gerät nicht an der Frontplatte greifen.

PRODUKTSPEZIFKATIONEN

ModelIWACP150WACP300WACP450
AHAM Empfohlene Raumkapazität	15 m2 30 m2 45 m2
Maximale Raumkapazität	33 m2 66 m2		96 m2
Stromversorgung	220 V AC/50 Hz 220 V AC/50 Hz 220 V AC/50 Hz
Nennleistung	Niedrig: 4 W, Turbo: 40 W	Niedrig: 4 W, Turbo: 60 W	Niedrig: 11 W, Turbo: 110 W
Lüftergeschwindigkeiten	4 Geschwindigkeitsstufen	4 Geschwindigkeitsstufen	4 Geschwindigkeitsstufen
Anzeige	Digital	Digital	Digital
Steuerung	Automatisch/manuell	Automatisch/manuell	Automatisch/manuell
Fernbedienung	Nein	Ja	Ja
Luftqualitätssensor	Ja	Ja	Ja
Lichtsensor	Ja	Ja	Ja
AM-zertifiziert	Ja	Ja	Ja
UL-gelistet	Ja	Ja	Ja
ECARF-zertifiziert	Ja	Ja	Ja
Energy Star-qualifiziert	Ja	Ja	Ja
Filterprüfanjeige	Ja	Ja	Ja
Reinigungssystem
- Aktivkohlefilter	Ja	Ja	Ja
- True HEPA-Filter	Ja	Ja	Ja
- PlasmaWave™	Ja	Ja	Ja
CADR	Rauch/Staub/Pollen	Rauch/Staub/Pollen	Rauch/Staub/Pollen
	98 / 98 / 103	197 / 197 / 214	291 / 298 / 343
Geräteabmessungen (mm, L × B × H)	210 × 470 × 350	220 × 550 × 415	260 × 650 × 440
Gerätegewicht (kg)	6 kg	7 kg	8 kg

Warning: Die Durchführung von Änderungen oder Modifizierungen an dieser Einheit, die nicht ausdrücklich durch die für die technische Entsprechung zuständige Seite genehmigt wurden, kann zum Erlösenchen der Betriebserlaubnis für these Gerät führen.

HINWEIS: Das vorliegende Gerät erfüllt die Grenzwertbestimmungen für digitale Geräte der Klasse B nach Teil 15 der FCC-Regeln zur Funkentstörung. Ziel dieser Bestimmungen ist es, beim Betrieb des Gerätes innerhalb einer Wohnumgebung einen angemessenen Schutz gegen störende Interferenzen zu gewährleisten. Dieses Gerät erzeutigt und nutzt Hochfrequenzenergie und kann diese auch ausstrahlen. Wirde es nicht gemäß den hier gegebenen Anweisungen angeschlossen und genutzt, kann das Gerät Funkübertragungen erheblich stären. Es ist möglich, dass esriotz Befolgen der Anweisungen bei bestimmen Geräten zu Störungen kommt. Sollten durch das Gerät Störungen beim Radio- oder Fernsehempfang auftreten, was z. B. durch Ein- und Ausschalten des betroffenen Geräts überprüft werden kann, versuchen Sie, das Problem durch folgende Maßnahmen zu beheben:

• Richten Sie die Empfangsantenne neu aus.
• Vergroßern Sie den Abstand zwischen Gerät und Empfänger.
• Schließen Sie das Gerät an einen anderen Kreislauf an als den Empfänger.
• Wenden Sie sich für Unterstützung an ihren Handler oder an einen Radio- und Fernsehtechniker.

LUFTREINIGER - MERKMALE

ACHTUNG: Bauen Sie den Luftfilter vor der Verwendung vollständig zusammen (siehe „Luftreiniger - Einrichtung" auf der folgenden Seite).

Hinweis: Die verfügbaren Funktionen sind modellabhängig.

Leiser Betrieb

Dieser Winix-Luftreiniger verfügbar über einen Lüfter mit vier Geschwindigkeitsstufen inklusive einem leisen Modus, der ideal für den nachtlichen Betrieb ist.

- Luftqualitätssensor

Dieser Winix-Luftreiniger ist mit einem Luftqualitätssensor ausgestattet, der verschiedene Schadstoffe in der Luft erkennt. Bei Bedarf wird die Lüftergeschwindigkeit des Geräts automatisch erhöht, um eine größere Luftmenge zu reinigen und Schadstoffe schnell zu entfern.

- Lichtsensor

Wenn es im Raum dunkel ist, dimmt der integrierte Lichtsensor automatisch die Beleuchtung des Bedienfelds und reduziert die Luftergeschwindigkeit für einen leisen,nergieeffizienten Betrieb. Bei Dunkelheit wird die Luftergeschwindigkeit bei Erkennung von Schadstoffen durch den Luftqualitätssensor nicht erhöht.

- Mehrstufige Reinigung

Die Luft wird in mehreren Etappen gereinigt, bevor sie wieder dem Raum zugeführrt wird.

- PlasmaWave™-Technologie

PlasmaWave™ zerlegt Luftschadstoffe in seine molekularen Bestandteile.

Aktivkohlefilter

Der Aktivkohlefilter erfasst große Partikel wie Staub, Tierhaare und Flusen. Er absorbiert geruchserzeugende Gase, die beispelssweise durch Zigarettenrauch, organischen Zerfall oder beim Kochen entstehen, und reduziert so effizient die Entwicklung von Bakterien und Pilzen. Für eine optimale Leistung sollte er alle dr gewechselt werden.

True HEPA-Filter

Der True HEPA-Filter erfasst 99,99 % aller Partikel und Verunreinigungen bereits ab einer Großbe von 0,3 Mikron, einschließlich Rauch, Staub, Pollen und anderen Allergen. Er muss ersetzt werden, wenn die Filterprüfanse leuchtet.

Erweiterte PlasmaWave™-Technologie

PlasmaWave™ zerlegt Luftschadstoffe in seine molekularen Bestandteile.

PlasmaWave™ verbindet sich im Bruchteil einer Sekunde mit tatsächlich in der Luft auftretenden Wassermolekülen (H₂O) und bildet Milliarden von Hydroxylradikalien (OH).

OH ist ein instabiles Molekul, das ein Gleichgewicht anstrebt, indem es Wasserstoffatome von Wasserstoffhaltigen benachbarten Molekülen (den Verunreinigungen) abstrahiert und diese so in harmlose Molekülle aus Wasser, Kohlendioxid und anderen akzeptablen Bestandteilen umwandelt.

Das Ergebnis ist eine messbare Schadstoffverringerung, nach dem die Luft den Plasmagenerator (PlasmaWave™) passiert hat.

Durch die Umwandlung der Molekule reduziert die PlasmaWave™-Technologie nicht nur Gerüche, sondern auch flüchtige organische Verbindungen (VOC). Außen dem reduziert sie effektiv luftgetragene Bakterien.

Die PlasmaWave™-Technologie ist unbedenklich, und das OH-Molekul lebt nur eine Nanosekunde lang, während es die benachbarten Molekule umwandelt. Vor allem aber produziert PlasmaWave™ anders als die ältere lonentechnologie keine große Mengen Ozon als Nebenprodukt.

In Kombination mit einem Luftreinigungssystem mit Lüfter und Filter stellt PlasmaWave™ eine effektive und effiziente Methode zur Reinigung der Luft von unerwünschten Schafstoffen wie Staub, Rauch und Pollen sowie VOC, Allergen und Gerächen dar.

LUFTREINIGER - EINRICHUNG

Einrichtung

1. Schutzfolie vom Bedienfeld entfernen
2. Die Frontabdeckung entfernen. Dazu vorsichtig zunachst am unteren Teil der Frontabdeckungziehen.Keine Gewalt anwenden; die Frontabdeckung solle sich leicht entfernen halten.
3. Den Kunststoffnahmen vom Gerät entfernen.
4. Den True HEPA-Filter entfernen und aus der Schutzverpackungnehmen.
5. Den True HEPA-Filter so einsetzen, dass die Pfeile, die den Luftstrom anzeigen, nachinnen zur Rückseite des Luftreinigers und die weißen Lascheniben und unter am HEPA-Filter nach auBen zur Vorderseite des Gerats zeigen.

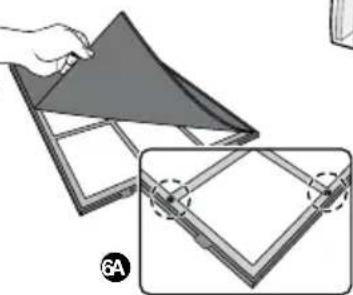

6. Den niederverschließbaren Kunststoffbeutel mit den Aktivkohlefiltern öffnen und einen Filter hersausnahmen. Den Kunststoffbeutel wieder verschließen, um die verbleibenden Filter frisch zu halten.

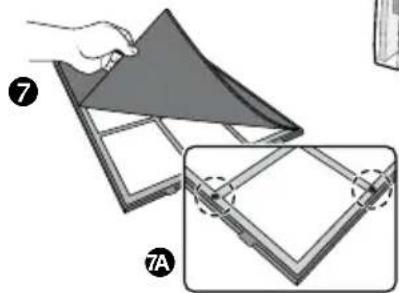

7. Den Aktivkohlefilter durch Drucken auf alle viereckigen Klettverschlüsse auf der Rahmenrückseite in den Kunststoffnahmen einsetzen (Abb. 7A).
8. Den Kunststoffnahmen durch Einführen der Laschen in den Luftreiniger und vorsichtiges Drücken gegen die untere Lasche so einsetzen, dass er fest sitzt.
9. Die Frontabdeckung wieder anbringen. Dazu die Abdeckung oben am Gerät einhaken und vorsichtig gegen beiden Seiten des Geräts drücken, bis sie einrastet.
10. Das Netzkabel an eine Wandsteckdose anschließen.
11. Die EIN/AUS-Taste gedrückt halten, bis ein kurzer Signatlon erklingt.
12. Die Kalibrierung des Luftqualitätssensors dauert 3 bis 4 Minuten. Wahrendessen blinken die Sensorlampen. Nach Abschluss der Kalibrierung wechseln die Lampen in den AUTO-Modus.
13. Die Abdeckung von der Fernbedienung abnehmer (nur WACP300/WACP450.)

Hinweis: Beachten Sie für optimale Ergebnisse und einen maximalen Luftstrom Folgenden:

• Das Gerät in einem Abstand von mindestens 60 cm zu Wänden aufstellen.
• Das Gerät nicht in einer zugigen Umgebung aufstellen, da die Sensoren andernfalls möglicherweise nicht prazise reagieren.
• Das Gerät nicht in der Höhe von Vorhängen, Möbeln oder anderen Gegenständen aufstellen, die den Luftstrom beeinträchtigen können.
• Das Gerät auf eine stabile Fläche stellen.

2

3

5

6

9

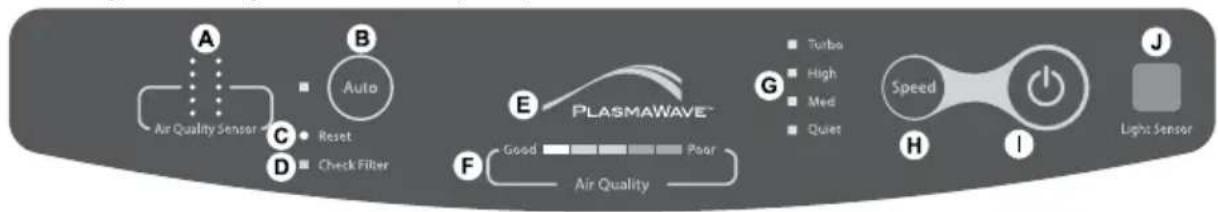

BEDIENFELD

A. AIR QUALITY SENSOR: Der Luftqualitätssensor überwacht die Luftqualität und passst die Lüftergeschwindigkeit im AUTO-Modus automatisch an.
B. AUTO: Aktivierung des automatischen Modus.
C. RESET: Zurücksetzen der Anzeigeleuchte „CHECK FILTER".
D. CHECK FILTER: Zeigt an, dass die Filter gewechselt werden müssen.
E. PlasmaWave™: Zeigt an, dass die PlasmaWave™-Technologie aktiv ist.
F. AIR QUALITY: Zeigt die Luftqualität durch grüne, gelbe und rote Leuchten an.
G. Turbo/High/Med/Quiet: Zeigt die aktuelle Lüftergeschwindigkeit an (Turbo/Hoch/Mittel/Leise).
H.SPEED: Einstellen der Lüftergeschwindigkeit auf QUIET, MED, HIGH oder TURBO (Turbo/Hoch/Mittel/Leise).
I. : Ein- und Ausschalten des Geräts.
J. LIGHT SENSOR: Der Lichtsensor dimmt die Beleuchtung des Bedienfelds und stelt die Lüftergeschwindigkeit auf QUIET (Leise), wenn es im Raum dunkel ist.

BETRIEBSMODI

AUTOMATIKBETRIEB: Wenn das Gerät eingeschaltet wird, befindet es sich im Automatikbetrieb. In this Modus erkennt der Luftreiniger automatisch die Menge der Verunreinigungen in der Luft und passst die Lüftergeschwindigkeit entsprechend an.

MANUELLER BETRIEB: Nach dem Einsatz konnen Sie das Gerät durch Betätigung der SPEED-Taste in den manuellen Betrieb schalten. Um wieder zum Automatikbetrieb zu wechseln, drücken Sie auf AUTO.

QUIET, MED und HIGH: Diese Geschwindigkeiten werden für den normalen Betrieb tagsüber empfohlen. HIGH (Hoch) wird automatisch aktiviert, wenn die Sensoren im Automatikbetrieb eine schlechte Luftqualität feststellen. Über die SPEED-Taste können Sie die gewünschte Geschwindigkeit manuell einstehen.

TURBO: Dies ist die höchste Lüftergeschwindigkeit. Sie kann für eine maximale Reinigungslustung durch mehrfaches Drücken der SPEED-Taste manuell aktiviert werden.

PlasmaWave™: Halten Sie die AUTO-Taste zum Aktivieren und Deaktivieren der Funktion 3 Sekunden lang gedrückt.

FILTERWECHSEL

Filterwechsel

• Das Gerät enthalt zwei separate Filter: einen True HEPA-Filter und einen Aktivkohlefilter.
  Die Anzeige CHECK FILTER leuchtet, wenn der True HEPA-Filter ersetzt werden muss. Das Austauschinterval hangt von den Betriebsstunden, der Luftqualität und dem Standort des Geräts ab. In der Regel muss der Filter bei normalem Gebrauch etwa einmal jährlich gewechselt werden.
• Der True HEPA-Filter muss gewechselt werden, wenn die Anzeige CHECK FILTER leuchtet.
• Für eine optimale Leistung sollte der Aktivkohlefilter alle drei Monate gewechselt werden. Der alte Filter ist zu entsorgen.

ACHTUNG: Vor der Durchführung von Wartungsarbeiten den Luftreiniger ausschalten und das Netzkabelziehen.

Ersetzen das Aktivkohlefilters

1. Den Luftreiniger ausschalten und das Netzkabelziehen.
2. Die Frontabdeckung entfernen. Dazu vorsichtig zunachst am unteren Teil der Frontabdeckungziehen.Keine Gewalt anwenden; die Frontabdeckung sollsich leicht entfernen halten.
3. Vorsichtig unter am Kunststoffnahmen mit dem Aktivkohlefilterziehen und diese nach unter hin herausnehmer.
4. Den Aktivkohlefilter aus dem Kunststoffrahmennehmen und entsorgen.
5. Einen neuen Aktivkohlefilter aus dem niederverschließbaren Kunststoffbeutelnehmen und den Beutel wiederverschließen, damit die übrigen Filter frisch bleiben.
6. Den Aktivkohlefilter durch Drucken auf alle sechs viereckigen Klettverschlüsse auf der Rahmenrückseite in den Kunststoffnahmen einsetzen (Abb. 6A).
7. Den Kunststoffrahmen durch Einführen der Laschen in den Luftreiniger und vorsichtiges Drücken gegen die untere Lasche so einsetzen, dass er fest sitzt.
8. Die Frontabdeckung wieder anbringen. Dazu die Abdeckung oben am Gerät einhaken und vorsichtig gegen beiden Seiten des Geräts drücken, bis sie einrastet.
9. Den Luftreiniger einschalten und die EIN/AUS-Taste drücken, bis ein kurzer Signatlon erklingt.

ACHTUNG: True HEPA-Filter und Aktivkohlefilter nicht waschen und niederverwenden, da die Filterleistung nach dem Waschen nicht mehr effektiv ist.

2

3

4

5

6

8

9

ACHTUNG: Vor der Durchführung von Wartungsarbeiten den Luftreiniger ausschalten und das Netzkabelziehen.

Ersetzen des True HEPA-Filters

1. Den Luftreiniger ausschalten und das Netzkabelziehen.
2. Die Frontabdeckung entfernen. Dazu vorsichtig zunachst am unteren Teil der Frontabdeckungziehen.Keine Gewalt anwenden; die Frontabdeckung sollsich leicht entfernen halten.
3. Vorsichtig unter am Kunststoffnahmen mit dem Aktivkohlefilterziehen und diese nach unter hin herausnehmer.
4. Den True HEPA-Filter aus dem Rahmen gehmen und entsorgen.
5. Den neuen True HEPA-Filter aus der Kunststoffverpackung nehmen und so einsetzen, dass die Pfeile, die den Luftstrom anzeigen, nachinnen zur Rückseite und die Lascheniben und unter am HEPA-Filter nach auBen zur Vorderseite des Gerats zeigen.
6. Den Kunststoffnahmen mit dem Aktivkohlefilter durch Einführren der Laschen in den Luftreiniger und vorsichtiges Drücken gegen die untere Lasche so einsetzen, dass er fest sitzt.
7. Die Frontabdeckung wieder anbringen. Dazu die Abdeckung oben am Gerät einhaken und vorsichtig gegen beiden Seiten des Geräts drücken, bis sie einrastet.
8. Den Luftreiniger einschalten und die EIN/AUS-Taste drücken, bis ein kurzer Signatlon erklingt.
9. Den Filter durch vorsichtiges Einführen einer Buroklammer in die RESET-Öffnung am Bedienfeld zurücksetzen. Die Anzeigeleuche blinking fünfmal, und ein Signalton erklingt, wenn der Filter zurückgesetzt wurde. Siehe Abb. C auf Seite 8 oder Abb. 9 rechts.

Die Kalibrierung des Luftqualitätssensors dauert 3 bis 4 Minuten. Wahrendessen blinken die Sensorlampen. Nach Abschluss der Kalibrierung horen die Lampen auf zu blinken, und das Gerät wechseln in den AUTO-Modus.

2

3

4

5

8

9

9

FERNBEDIENUNG

ERSETZEN DER BATTERIEN

1. Entfernen Sie die Schraube von der Rückseite der Fernbedienung.
2. Die Laschen der Batterieabdeckung zusammen und gleichzeitig die Abdeckung aus der Fernbedienungziehen.
3. Die Batterie wie dargestellt einsetzen und die Abdeckung schlieben.
4. Für die Fernbedienung ausschließlich 3-V-Lithiumbatterien CR2025 verwenden.

HALTERUNG: Im Lieferumfang ist eine Halterung enthalten, die ganz einfach mit einer Schraube an der Wand befestigt werden kann.

BATTERIE

• Für die Fernbedienung ausschließlich 3-V-Lithiumbatterien CR2025 verwenden
  Die Verwendung ungeeigneter Batterien kann zu einem Auslaufen der Batterieflüssigkeit und/oder zu Schaden führen.
• Nehmen Sie die Batterie hereaus, wenn die Fernbedienung über einen längeren Zeitraum nicht benutzt wird.
  Die Fernbedienung nicht fallenlassen oder anderweitig beschädigten.

KORREKTE BETRIEBSBEDINGUNGEN

Die Fernbedienung bei der Verwendung auf den Luftreiniger richten.
Die Fernbedienung in einer Entfernung von maximal 6 Metern zum Luftreiniger verwenden.

FALSCHE BETRIEBSBEDINGUNGEN

• Den Luftreiniger nicht in Umgebungen mit Leuchtstofflampen oder Spontanbeleuchting verwenden.
• Zwischen Fernbedienung und Luftreiniger)dürfen sich keine Möbel oder andere Gegenstände befinden.
• Wenn der Luftreiniger direktem Sonnenlicht ausgesetzt ist, kann dies zu Interferenzen mit dem Infrarotsensor führen.
• Den Luftreiniger nicht in Umgebungen verwenden, in denen defekte Neonbeleuchting flackert.
  Die Fernbedienung von direktem Sonnenlicht und Heizungen fernhalten.

A. EIN/AUS: Mit der EIN/AUS-Taste wird das Gerä ein- und ausgescheltet. Beim Ein- und Ausschalten des Geräts erklingt ein kurzer Signatlon.
B. AUTO: Mit der AUTO-Taste wird das Gerät in den Automatikmodus versetzt.
C. FAN SPEED: Mit den Pfeiltasten nach oben und unter wird die Lüftergeschwindigkeit geändert und der manuelle Modus aktiviert.
D. TURBO: Mit dieser Taste wird der Automatikmodus deaktiviert, und die Raumluftreinigung und Luftzirkulation erfolgt mit maximaler Leistung. Die Turbo-Geschwindigkeit bleibt aktiviert, bis das Gerät in den automatischen oder manuellen Modus geschalte wird.

FEHLERBEHEBUNG

Vor dem Anrufen des Kundendienstes Lösungen für früige Probleme

Konsultieren Sie die folgende Beste, bevor Sie den Kundendienst kontaktieren. Sie enthalt eine Beschreibung von Problemen, die nicht durch defekte Materialien oder fehlerhafte Verarbeitung verursacht werden.

PROBLEM MÖGlüCHE	URSACHE/LösUNG
Die Fernbedienung Funktioniert nicht.	Prüfen Sie, ob die Batterie korrekt in die Fernbedienung eingesetzt ist.Wenn die Batterie leer ist, muss sie ersetzt werden.Vergewissem Sie sich, dass sich keine Hindernisse zwischen Fernbedienung und Luftreiniger befinden.
Das Gerät entwickelten oder sichteitselbst einen Geruch abzugegeben.	Vergewissem Sie sich, dass der Luftqualitätssensor nicht blockiert oder verstopft ist.Stellen Sie das Gerät bisher an die unerwänschten Gerüche.Ersetzen Sie die Filter, da diese möglicherweise nicht mehr in der Lage sind, Verunreinigungen zu absorbieren. Es kann sein, dass Sie die Filter früiger wechseln müssen.
Die AIR QUALITY-Anzeige leuchtet orange oder rot, obwohl die Luft rein zu sein scheint.	Mölicherweise ist der Luftqualitätssensor blockiert oder verstopft.Reinigen Sieihn mit einem Staubsauger.
Das Gerät verursicht Störungen des Radio-oder Fernsehempfangs.	Das Gerät strahlt Hochfrequenzenergie ab.Versuchen Sie davon Folgendes:Richten Sie die Empfangsantenne neu aus.Vergrößern Sie den Abstand zwischen Radio bzw. Fernseher und Luftreiniger.Schließen Sie den Luftreiniger an einen anderen Kreislauf an als das Gerät.Ziehen Sie einen Radio- und Fernsehtechniker zu Rate.
Die Anzeige CHECK FILTER leuchtet, nachdem der True HEPA-Filter ersetzt wurde.	Den Filter durch vorsichtiges Einführen einer Buroklammer in die RESET-Öffnung am Bedienfeld zurecksetzen. Die RESET-Taste 3 bis 5 Sekunden lang mit der Buroklammer gedrückt halten, bis ein Signalton erklangt.
Das Gerät entwickelten keine Rauch oder Gerüche.	Vergewissem Sie sich, dass der Sensor nicht blockiert oder verstopft ist.- Möglicherweise,Müssen die Filter gewechselt werden.
Das Gerät scheint Gerüche zu erzeugen.	Stellen Sie das Gerät bisher an die unerwänschten Gerüche.Ersetzen Sie den Aktivkohlefilter.- Ersetzen Sie den HEPA-Filter.
Die Leuchte für die Luftqualität leuchtet grün, aber es befinden sich Dampf/Gerüche in der Luft.	· Ersetzen Sie bei Bedarf die Filter.
Die Anzeige für die Luftqualität leuchtet gelb oder rot, obwohl die Luft rein zu sein scheint.	· Mölicherweise ist der Sensor blockiert oder verstopft. Reinigen Sie Inn mit einem Staubsauger. - Manchmalleen sich Verstopfungen im Sensor mit einer Druckluftdose beseitigen.
Das Gerät gibt ein tickendes Geräusch von sich.	· Dieses Geräusch wird von der PlasmaWave™-Technologie erzeugt und ertönt umgebungsabhängig. Solange die PlasmaWave™-Leuche jedoch aktiv ist, Funktioniert die Technologie.
Das Gerät verursacht Störungen des Radio-oder Fernsehemempfangs.	· Das Gerät strahlt Hochfrequenzenergie ab. Versuchen Sie davon Folgendes: - Richten Sie die TV-/Radioantenne neu aus, um den Empfang zu verbessern. - Vergütern Sie den Abstand zwischen TV/Radio und dem Gerät. - Schließen Sie das Netzkabel an eine andere Steckdose an als den Fernseher bzw. das Radio.
Die Anzeige CHECK FILTER leuchtet, nachdem der True HEPA-und/oder Aktivkohlefilter ersetzt wurde.	Den Filter durch vorsichtiges Einführen einer Būroklammer in die RESET-Öffnung zurücksetzen. Die Taste in der Öffnung 3 bis 5 Sekunden lang gedrückt halten, bis ein Signalton erklangt und die Leuche erlischt.
Die Fernbedienung funktioniert nicht.	- Vergewissern Sie sich, dass die Batterie korrekt eingesetzt ist. - Prüfen Sie, ob die Batterie leer ist und ersetzt werden muss. - Vergewissern Sie sich, dass sich keine Hindernisse zwischen Fernbedienung und Luftreiniger befinden.
In der Luft oder auf Möbeln ist Staub zu sehen.	- Das Gerät beseitigt vorhandenen Staub und Partikel zu einem Großteil. Wenn jeder beispisswise Türen und Fenster geöffnet sind oder eine zentrale HLK-Anlage vorhanden ist, bleibt eine gewisse Menge sightbarer Staub vorhanden.
Die Filter sind nicht fixiert, sondern lose.	- Die Filter befinden sich im Gerät. Wenn diese eingeschaltet wird, sorgt die durch das Gerät strömende Luft für einen dachten Abschluss der Filter.
Das Rotieren des Lüftermotors ist hörbar.	- Dies ist normal. Vor allem nachts, wenn keine Umgebungsgeräusche vorhanden sind, ist der laufende Motor hörbar.
PROBLEMMOGLOCHEURSACHE/LösUNG
Das Gerät lauft dauerhaft im Modus „HIGH".	Mölicherweise ist der Sensor blockiert oder verstopt. Reinigen Sieihn mit einem Staubsauger. - Manchmalleen sich Verstopfungen im Sensor mit einer Druckluftdose beseitigen.
Sind die Filter waschbar?	Nein. Die Filter werden zerstört und lüssen sich auf, wenn sie mit Wasser gewaschen werden.
Konnen die Filter mit einem Staubsauger gereinigt werden?	Nein. Durch einen Staubsauger wird der Staub wieder in der Luft verteil. Wenn ein Filter zu stark verschmutzt ist, muss er ersetzt werden.
Aus dem vor Kurzem ausgepackten Gerät stromt ein Geruch.	Das Gerät wird in einer dichten Verpackung aus Wellpappe und Kunststoff gefleiert. Da es mit einem Lüfter versehen ist und von Luft durchströmmt wird, kann es anfangs leichte Gerüche abgeben. Je nach Empfindlichkeit und Nutzungsintensität sollen denise nach spätestens einer Wohe nicht mehr wahrnehmbar sein.
Welche Filter soll ich kaufen?	Auf www.winixinc.com finden Sie ein Diagramm, dem Sie entnahmen konnen, welche Filter für Ihr Gerät geeignet sind.
Kann mit dem Gerät ein größeres Bereich gereinigt werden als angegeben?	Die angegebenen CADR-Werte beziehen sich auf eine kontrollierte Testumgebung. In anderen Umgebungen kann die Leistung varieren. Wenn das Gerät in einem etwas größeren Raum eingesetzt wird, als dem CADR-Wert entsprechend, wird die Luftqualität denen noch verbessert. Allerdings pauert dies ggf. etwas länger.
Wo soll ich das Gerät aufstellen?	Mindestens 60 cm halten von Wänden, damit eine ausreichende Luftzirkulation möglich ist. Der Luftstrom zum Luftreiniger kann durch Türen oder enge Flure behindert werden, zirkuliert jedoch schließlich in der Höhe des Geräts.
Kann ich den Ruhemodus ausschalten?	Nein. Sie konnen jedoch die Lüftergeschwindigkeit manuell auswahlen. Das Gerät arbeitet dann mit der eingestellen Geschwindigkeit, bis Sie sie wieder ändern.
