BEDIENUNGSANLEITUNG AOS U650 AIR-O-SWISS

Gebrauchsanweisung (5 – 16)

Herzlichen Glückwunsch, dass Sie sich für den Ultraschallvernebler U600 / U650 entschieden haben!

Wussten Sie, dass zu trockene Raumluft

• Schleimhäute austrocknet sowie spröde Lippen und Augenbrennen verursacht?
• Infektionen und Erkrankungen der Atemwege begünstigt?
• zu Abgespanntheit, Müdigkeit und Konzentrations- schwäche führt?
  • Haustiere und Zimmerpflanzen belastet?
• Staubentwicklung fördert und die elektrostatische Aufladung von Textilien aus Kunststofffasern, Teppichen und Kunststoffböden erhöht?
• Einrichtungsgegenstände aus Holz und speziell Parkettböden beschädigt?
  • Musikinstrumente verstimmt?

Allgemeines

Angenehm ist das Raumklima in der Regel dann, wenn die relative Feuchtigkeit zwischen 40 und 60% beträgt. Ihr Gerät kontrolliert die von Ihnen gewünschte und eingestellte Luftfeuchtigkeit automatisch. Ist es zu trocken, schaltet das Gerät automatisch ein. Ist die gewünschte Luftfeuchtigkeit erreicht, schaltet es automatisch aus.

Sicherheitshinweise

• Gebrauchsanweisung vor der Inbetriebnahme vollständig durchlesen und zum späteren Nachschlagen gut aufbewahren.
• Das Gerät nur an Wechselstrom anschliessen – mit Spannung gemäss dem Typenschild am Gerät.
• Das Gerät nur in Wohnräumen und innerhalb der spezifizierten technischen Daten verwenden. Ein nicht bestimmungsgemässer Gebrauch kann Gesundheit und Leben gefährden.
• Kinder können die Gefahren beim Umgang mit Elektrogeräten nicht erkennen. Deshalb Kinder immer beaufsichtigen, wenn sie sich in der Umgebung des Geräts aufhalten (Bild 1).
• Personen, die mit der Gebrauchsanweisung nicht vertraut sind, sowie Kinder und Personen unter Medikamenten-, Alkohol- oder Drogeneinfluss, dürfen das Gerät nicht oder nur unter Aufsicht bedienen.
• Das Gerät nie in Betrieb nehmen, wenn ein Kabel oder Stecker beschädigt ist (2), nach Fehlfunktionen des Gerätes oder wenn dieses heruntergefallen ist (3) oder auf eine andere Art beschädigt wurde.
• Das Gerät darf nur in komplett zusammengebautem Zustand in Betrieb genommen werden.
• Reparaturen an Elektrogeräten dürfen nur von Fachkräften durchgeführt werden (4). Durch unsachgemässe Reparaturen können erhebliche Gefahren für den Benutzer entstehen.
• Der Netzstecker ist bei jedem Füllen/Entleeren des Wassertanks, vor jeder Reinigung, vor jeder Montage/Demontage einzelner Teile, vor jeder Umplatzierung aus der Steckdose zu ziehen.
• Greifen Sie während des Betriebes nicht in den Verneblerraum. Die Membrane wird durch die Hochfrequenzschwingung heiss.
• Niemals den Netzstecker am Kabel oder mit nassen Händen aus der Steckdose ziehen.

• Das Gerät nur auf eine ebene, trockene Fläche stellen (5).

• Gerät nicht direkt auf den Boden oder neben eine Heizung stellen. Wenn der austretende Nebel vor dem vollständigen Verdunsten auf den Boden gelangt, so kann er diesen beschädigen (6). Wir können keine Schadenersatzansprüche, basierend auf falscher Platzierung, anerkennen.

• Das Gerät sollte erhöht positioniert werden (7), z.B. auf einem Tisch, einer Kommode etc.
• Keinesfalls Wasser durch die Düsenöffnung einfüllen.
• Unterteil nie in Wasser oder andere Flüssigkeiten tauchen.
• Das Gerät so platzieren, dass es nicht umgestossen werden kann (8).
• Bei Nichtgebrauch Netzstecker ausstecken.
• Das Kabel nicht mit einem Teppich oder anderen Dingen bedecken. Gerät so platzieren, dass Sie nicht über das Kabel stolpern.
• Betreiben Sie das Gerät nicht in Räumen, in denen sich feuergefährliche Güter, Gase oder Dämpfe befinden.
• Stellen Sie das Gerät nicht in den Regen und verwenden Sie es nicht in feuchten Räumen.
• Keine Fremdgegenstände in das Gerät stecken
• Lufteintritt und Nebelaustritt unbedingt freihalten.
• Setzen Sie sich keinesfalls auf das Gerät und platzieren Sie keine Gegenstände darauf.
• Füllen Sie keine Zusätze wie ätherische Öle, Wasserreinhaltemittel und Duftstoffe ein. Diese Zusätze beschädigen Ihr Gerät! Geräte die durch Zusätze beschädigt werden, sind von der Garantie ausgenommen.
• Die Ultraschallschwingung ist für Mensch und Tier nicht hörbar und völlig ungefährlich.

1

• Gerät vorsichtig aus der Verpackung nehmen.
• Entfernen Sie den Plastikbeutel vom Gerät.
• Angaben zum Netzanschluss auf dem Typenschild überprüfen.
• Verwenden Sie die Originalverpackung zum Lagern, wenn Sie das Gerät nicht ganzjährig benützen.

Inbetriebnahme

Der beste Standort für Ihr Gerät ist:

• Gerät nicht direkt auf den Boden oder neben eine Heizung stellen. Die Feuchtigkeit des Nebels kann die Bodenoberfläche (6 und 7) beschädigen (siehe Sicherheitshinweise).

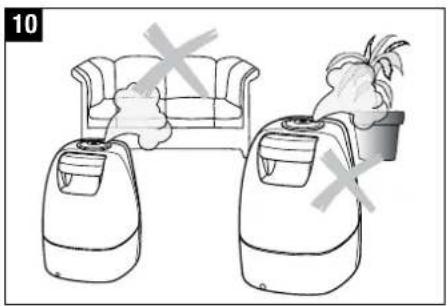

• Die Düse soll nicht direkt auf Pflanzen oder Gegenstände gerichtet sein. Einen Abstand von mind. 50 cm einhalten (10).
• Legen Sie die Entkalkungspatrone für mind. 24h in ein mit Wasser gefülltes Becken. Das Granulat muss Wasser aufsaugen, um die volle Leistung zu erreichen.
• Im Durchschnitt sollte die Entkalkungspatrone alle 2 bis 3 Monate ausgewechselt werden. Je nach Wasserhärte kann dies früher oder später nötig sein.
• Lesen Sie den Abschnitt «Wasser einfüllen», um den Wassertank zu befüllen (12).
• Stellen Sie den Wassertank auf das Unterteil (13).
• Schliessen Sie das Netzkabel am Netz an und schalten Sie das Gerät am Ein/Aus-Schalter ein (15).
• Etwa 10 – 15 Minuten nachdem Sie das Gerät eingeschaltet haben, erreicht es seine volle Leistung.
• Stellen Sie sicher, dass das Netzkabel nicht eingeklemmt wird (9). Schalten Sie das Gerät bei defektem Netzkabel nicht ein (2).

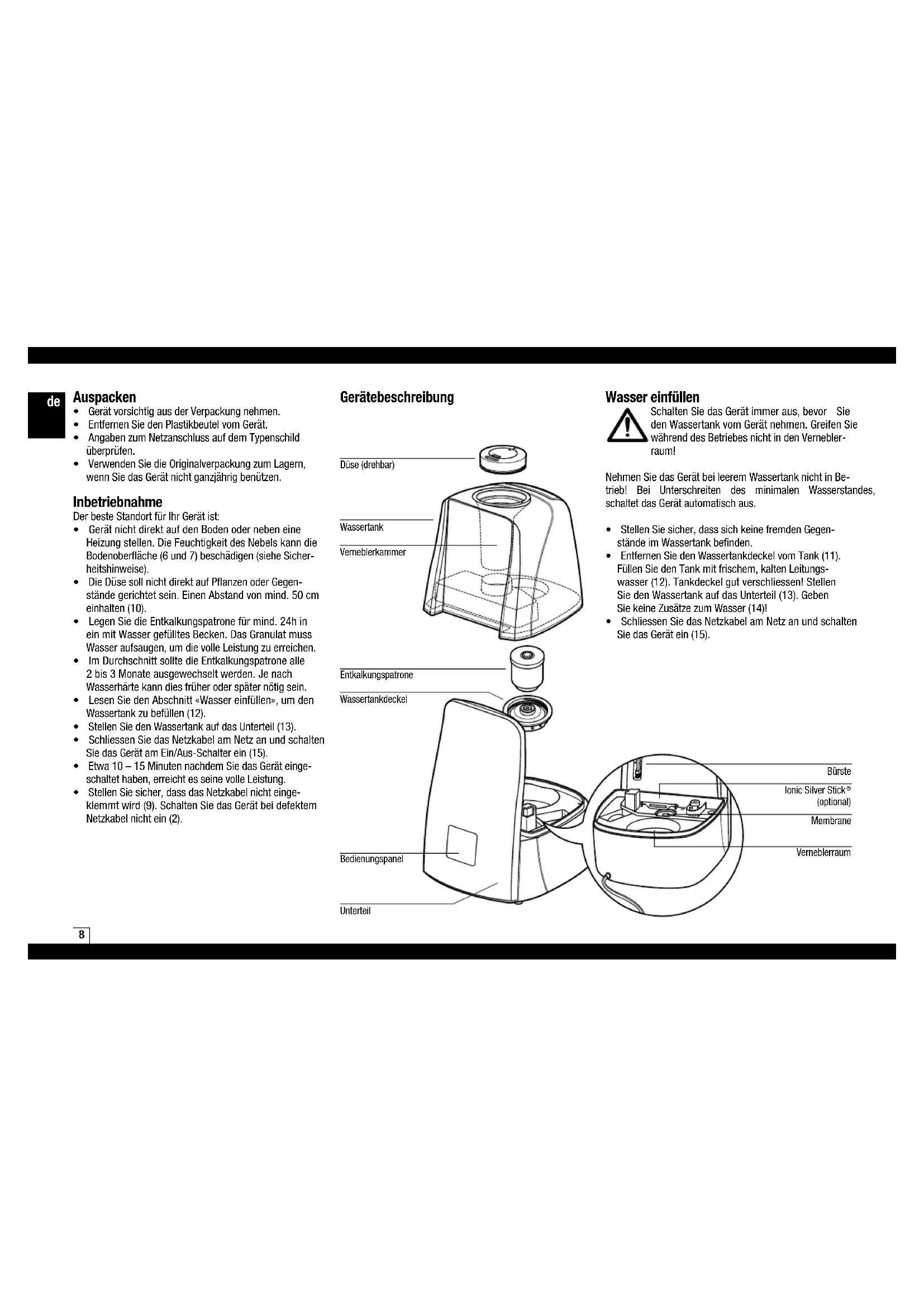

Gerätebeschreibung

Düse (drehbar) Wassertank Verneblerkammer Entkalkungspatrone Wassertankdeckel Bedienungspanel Unterteil

Wasser einfüllen

Schalten Sie das Gerät immer aus, bevor Sie den Wassertank vom Gerät nehmen. Greifen Sie während des Betriebes nicht in den Verneblerraum!

Nehmen Sie das Gerät bei leerem Wassertank nicht in Betrieb! Bei Unterschreiten des minimalen Wasserstandes, schaltet das Gerät automatisch aus.

• Stellen Sie sicher, dass sich keine fremden Gegenstände im Wassertank befinden.
• Entfernen Sie den Wassertankdeckel vom Tank (11). Füllen Sie den Tank mit frischem, kalten Leitungswasser (12). Tankdeckel gut verschliessen! Stellen Sie den Wassertank auf das Unterteil (13). Geben Sie keine Zusätze zum Wasser (14)!
• Schliessen Sie das Netzkabel am Netz an und schalten Sie das Gerät ein (15).

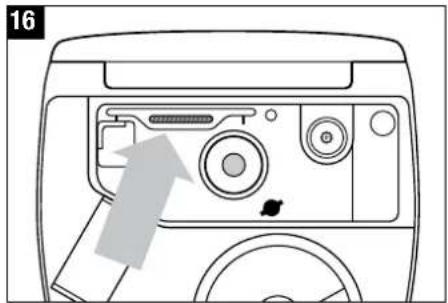

Wasserreinhaltung (empfohlenes optionales Zubehör)

Der Ionic Silver Stick® (ISS) nutzt die antimikrobielle Wirkung von Silber und sorgt ein Jahr für optimale Wasserreinhaltung in allen AIR-O-SWISS und BONECO Luftbefeuchtern. Der ISS wirkt, sobald er mit Wasser in Berührung kommt – auch bei ausgeschaltetem Gerät. Der ISS ist ausschliesslich für den Einsatz in Luftbefeuchtern bestimmt. Auf dem Bild 16 ist die Position im Gerät sichtbar. Greifen Sie während des Betriebes nicht in den Verneblerraum. Schalten Sie das Gerät zuerst aus.

Keine Verwendung von Duftstoffen

Wasserzusätze (z.B. ätherische Öle, Duftstoffe, Wasserreinhaltemittel) dürfen NICHT verwendet werden! Auch eine kleine Menge kann den Kunststoff beschädigen/Risse bilden. Das Material ist nicht für den Gebrauch von Zusätzen geeignet. Ein Tropfen genügt, um den Wassertank zu beschädigen und damit das Gerät unbrauchbar zu machen. Geräte die durch Zusätze beschädigt werden, sind von der Garantie ausgenommen.

Durch Drehen des Drehknopfes im Uhrzeigersinn schalten Sie einerseits das Gerät ein und regulieren zudem den Nebelausstoss von niedrig zu hoch.

B) Hygrostat (Feuchtigkeit einstellen)

Durch Drehen des Drehknopfes im Uhrzeigersinn stellen Sie die gewünschte Feuchtigkeit ein. Empfehlenswert ist eine relative Luftfeuchtigkeit zwischen 40 und 60%. Sie können diesen Wert einstellen, indem Sie den Drehknopf ungefähr in die vertikale Position drehen. Die Messgenau-igkeit beträgt +/- 5%. Überschreitet die Feuchtigkeit die gewünschte Einstellung, schaltet das Gerät ab. Das Gerät schaltet nicht ab, wenn der Drehknopf ganz nach rechts gedreht wird. Dann ist die Funktion Dauerbetrieb aktiviert.

C) Betrieb mit Vorheizung

Die Taste C dient dazu, die Vorheizung ein- (Symbol D leuchtet auf) oder auszuschalten. Das Wasser wird dadurch vor dem Eintreten in den Verneblerraum auf 80 °C vorgeheizt. Das Gerät benötigt ca. 10–15 Minuten, um das Wasser zu erwärmen. Der Nebel tritt jetzt mit angenehmen 40 °C aus. Dies hat den Vorteil, dass die Raumtemperatur nicht absinkt und sich ausserdem die Wasserreinhaltung entscheidend verbessert.

D) Vorheizung-Anzeige

E) Wasserstandsanzeige (rot)

Durch den transparenten Wassertank ist die Wassermenge gut ersichtlich. Das Gerät zeigt ebenfalls an, wenn der Wassertank leer ist. Die rote Wasserstandsanzeige leuchtet auf (Symbol E). Für weitere Informationen lesen Sie bitte das Kapitel «Wasser einfüllen». Nach dem Einsetzen des vollen Tankes kann es einige Sekunden dauern, bis das rote Symbol E erlischt.

Bedienung U650 Die Hygrostat- und Nebelausstoss-Einstellung kann nicht

A) Ein-/Ausschalten und Display Dimmer

Durch einmaliges Drücken der Taste A schalten Sie das Gerät ein. Durch zweimaliges Drücken der Taste wird die Dimmer-Funktion eingeschaltet, welche automatisch Displayhelligkeit reduziert (Symbol NQ erscheint auf dem Display). Werden Einstellungen am Gerät geändel leuchtet das Display kurz auf, bevor es wieder gedimmt wird. Drücken Sie die Taste A dreimal, schalten Sie Gerät aus. Diese Taste kann auch benutzt werden, um die Reinigungsanzeige zurückzusetzen (gedrückt halten).

B) Hygrostat (Feuchtigkeit einstellen)

Durch Drücken der Taste B stellen Sie die gewicht Feuchtigkeit in % ein. Empfehlenswert ist eine Luftfeuchtigkeit zwischen 40 und 60%. Die Messgenauigkeit beträgt +/- 5%. Überschreitet die Feuchtigkeit die gewünschte Einstellung, schaltet das Gerät ab. Während der Auswahl wird der Sollwert angezeigt (Symbol DESIRED). Die Anzeige wechselt nach einigen Sekunden automatisch auf den aktuellen Feuchtigkeitswert (Symbol CURRENT).

C) Timer

Mit der Taste C können Sie die Betriebsdauer be stimmen – regulierbar zwischen 1 bis 8 Stunden oder Dauerbetrieb (CO). Symbol G zeigt an, welche Dauer eingestellt ist (1h/2h/3h/4h/5h/6h/7h/8h/CO). Die Anzeige wechselt nach einigen Sekunden automatisch auf den aktuellen Wert.

D) Nebelausstoss, Verdunstungsleistung regulieren

Durch mehrmaliges Drücken der Taste D können Sie den Nebelausstoss regulieren. Das Symbol H zeigt an, welche der drei Stufen (niedrig/mittel/hoch) Sie gewählt haben.

E) Betrieb mit Vorheizung

Die Taste E dient dazu, die Vorheizung ein- (Symbol I leuchtet auf) oder auszuschalten. Das Wasser wird durch vor dem Eintreten in den Verneblerraum auf 80 °C vorgeheizt. Das Gerät benötigt ca. 10 –15 Minuten, um das Wasser zu erwärmen. Der Nebel tritt jetzt mit angenehmen 40 °C aus. Dies hat den Vorteil, dass die Raumtemperatur nicht absinkt und sich ausserdem die Wasserreinhaltung ientscheidend verbessert.

F) Auto/Sleep-Modus

Durch Drücken der Taste F kann der Automatik-Sleep- Modus aktiviert werden. Durch einmaliges Drücken schaltet sich die Automatik-Funktion ein (Symbol J erscheint auf dem Display), durch welche die optin Luftfeuchtigkeit in Abhängigkeit zur Temperatur beibehalten wird. Die Regelung erfolgt über Ausstossmenge und

dorigegebenen Sollwert. Durch zweimaliges Drücken der Waste wird die Sleep-Funktion eingestellt (Symbol K erscheint auf dem Display), die Sollfeuchtigkeit ist 50 – 65%; die Zeiteinstellung geht automatisch auf 6 Stunden; Heizung ist eingeschaltet und die Displayhelligkeit automatisch reduziert. Zusätzlich wird noch die Ausstossmenge reguliert, abhängig von der Differenz Soll- zu Ist-Wert.

verändert werden. Sobald die Taste B oder D gedrückt wird, arbeitet das Gerät nicht weiter im Automatik- oder Sleep-Modus.

G) Timer-Anzeige

H) Nebelausstoss-Anzeige

I) Vorheizung-Anzeige

J) Auto-Modus-Anzeige

K) Sleep-Modus-Anzeige

L) Wasserstandsanzeige

durch den transparenten Wassertank ist die Wassermenge gut ersichtlich. Zusätzlich zeigt das Gerät auf dem Display (L) an, wann Wasser nachgefüllt werden muss. Für weitere Informationen lesen Sie bitte das Kapitel «Wasser einfüllen». Nach dem Einsetzen des vollen Tanks kann es einige Sekunden dauern, bis das Symbol L erlischt.

M) Reinigungsanzeige

Erscheint auf dem Display das Symbol M mit «CLEAN», sollte das Gerät nach Empfehlung des Herstellers gereinigt werden. Dieses Symbol leuchtet automatisch, je nach Gebrauch, alle 2 Wochen auf. Durch anhaltendes Drücken (ca. afo – 15 Sekunden) der Taste A kann die Anzeige gelöscht werden.

N) Display-Dimmer-Anzeige

Display Dimmer Aus die vird Display Dimmer Ein

Weitere Informationen finden Sie unter Punkt A

Reinigung/Wartung

Schalten Sie das Gerät immer aus, bevor Sie den Wassertank vom Gerät nehmen. Greifen Sie während des Betriebes nicht in den Verneblerraum!

• Schalten Sie das Gerät aus (17) und ziehen Sie den Netzstecker aus der Steckdose (18), bevor Sie das Gerät reinigen.
• Reinigen Sie den Wassertank und den Verneblerraum regelmässig einmal pro Woche (nur mit Wasser, ohne Spülmittel) (19).
• Entkalken Sie den Verneblerraum regelmässig mit handelsüblichem Entkalkungsmittel (20). Spülen Sie das Entkalkungsmittel mit viel Wasser gut aus.
• Entfernen der Düse (21): Drehen Sie die Düse, bis die Pfeil-Markierungen der Düse und des Düsenrings auf gleicher Höhe sind. Entfernen Sie nun die Düse an der Stelle der beiden Pfeil-Markierungen indem Sie das Innenteil nach oben ziehen.

17 80 °C SENTIRED OFFICE

• Achten Sie darauf, dass kein Wasser in die untere Seite des Geräteunterteils gelangt (22).
• Reinigen Sie die Innenteile mit einem weichen Tuch und verwenden Sie auf keinen Fall Benzin, Fensterputzmittel und Lösungsmittel (23).
• Benutzen Sie zur wöchentlichen Reinigung der Membrane ausschliesslich die Bürste (24).
• Wechseln Sie das Wasser im Wassertank mindestens 1 x pro Woche.

Austausch Entkalkungspatrone

Schalten Sie das Gerät immer aus, bevor Sie den Wassertank vom Gerät nehmen. Greifen Sie während des Betriebes nicht in den Verneblerraum!

Die Patrone muss alle 2 bis 3 Monate ersetzt werden. Bei sehr hartem Wasser kann ein Wechsel der Patrone bereits früher nötig sein. Weisser Niederschlag rund um das Gerät ist ein sicheres Zeichen, dass die Patrone verbraucht ist. Bildet sich trotz neuer Patrone weisser Niederschlag um das Gerät, so prüfen Sie bitte, ob das verwendete Wasser wirklich unbehandelt ist. Fliesst das Wasser vor der Verwendung im Gerät durch eine Hausentkalkungsanlage, so wird sich Salz rund um das Gerät niederschlagen.

Möglichkeit A: Granulat auswechseln

• Nehmen Sie den Wassertank vom Unterteil und drehen Sie den Wassertankdeckel ab (25).
• Die Entkalkungspatrone befindet sich auf der Innenseite des Tankdeckels. Schrauben Sie die Patrone im Gegenuhrzeigersinn vom Deckel (26). Achtung: Tankdeckel NICHT entsorgen!
• Öffnen Sie die Patrone (27).
• Übergeben Sie den Inhalt (Granulat) der Patrone dem Abfall (28). Achtung: Ausgeschüttetes Granulat auf glattem Fussboden ist sehr rutschig!
• Stecken Sie das beigelegte rosa Styroporstück in die Öffnung in der Mitte der Entkalkungspatrone. Drücken Sie das Styroporstück nicht zu weit in die Öffnung, da es sonst nur schwer wieder entfernt werden kann (29).
• Schütten Sie den Inhalt eines Nachfüllbeutels in den in der Packung enthaltenen Plastikbecher (30).

• Stecken Sie die leere Entkalkungspatrone mit dem Styroporstück auf den Plastikbecher (31).

• Drehen Sie die Entkalkungspatrone mit dem Plastikbecher um und schütteln Sie diese, bis sich das gesamte Granulat in der Entkalkungspatrone befindet (32).

• Entfernen Sie den Plastikbecher und das rosa Styroporstück aus der Entkalkungspatrone (33) und heben Sie es für den späteren Wiedergebrauch auf (die Packung beinhaltet 3 Nachfüllbeutel) (34).
  • Schliessen Sie den Deckel (35).
• Legen Sie die Entkalkungspatrone für mind. 24h in ein mit Wasser gefülltes Becken (38). Das Granulat muss Wasser aufsaugen, um die volle Leistung zu erreichen.
• Drehen Sie die Patrone nun auf den Wassertankdeckel (39). Tankdeckel gut verschliessen! Stellen Sie den Wassertank auf das Unterteil (40).

Möglichkeit B: Gesamte Patrone ersetzen

• Nehmen Sie den Wassertank vom Unterteil und drehen Sie den Wassertankdeckel ab (25).
• Die Entkalkungspatrone befindet sich auf der Innenseite des Tankdeckels. Schrauben Sie die Patrone im Gegenuhrzeigersinn vom Deckel (26). Achtung: Tankdeckel NICHT entsorgen!
• Übergeben Sie die Patrone dem Abfall (36).
• Nehmen Sie die neue Entkalkungspatrone aus der Verpackung (37).
• Legen Sie die Entkalkungspatrone für mind. 24h in ein mit Wasser gefülltes Becken (38). Das Granulat muss Wasser aufsaugen, um die volle Leistung zu erreichen.
• Drehen Sie die Patrone nun auf den Wassertankdeckel (39). Tankdeckel gut verschliessen! Stellen Sie den Wassertank auf das Unterteil (40).

Lagerung bei längerem Nichtgebrauch

Gerät wie beschrieben reinigen, vollständig trocknen lassen und vorzugsweise in der Originalverpackung an ein trockenen, nicht zu heissen Ort aufbewahren.

Entsorgen

Übergeben Sie das ausgediente Gerät Ihr Händler zur fachgerechten Entsorgung. Weitere Entsorgungsmöglichkeiten erfahren Sie von Ihrer Gemeinde- oder Stadtverwaltung.

Garantie

Die Garantiebestimmungen sind von unserer Landesvertretung festgelegt. Wenden Sie sich vertrauensvoll an Ihren Fachhändler, wenn am Gerät trotz strenger Qualitätskontrollen ein Mangel auftritt. Für eine Garantieleistung ist die Vorlage des Kaufbelegs unbedingt erforderlich. Repaturen an Elektrogeräten dürfen nur Fachkräfte durchführen. Durch unsachgemässe Reparaturen können erhebli Gefahren für den Benutzer entstehen und der Gananspruch erlischt.

Technische Daten

Netzspannung	230 – 240 V / 50 Hz
Leistungsaufnahme	40 / 125 – 140 W*
Befeuchtungsleistung	400 / 550 g/h*
Geeignet für Raumgrössen bis	60 m2 / 150 m3
Fassungsvermögen	5.5 Liter
Abmessungen	280 x 240 x 355 mm
Leergewicht ca.	4.0 kg
Betriebsgeräusch	< 25 dB(A)
Zubehör	Entkalkungspatronеoptional: Ionic Silver Stick® (ISS)

* bei Betrieb mit Vorheizung auf 80 °C

Störungen beheben

Problem Mögliche Ursache Was tun
Gerät funktioniert nicht Netzstecker nicht eingesteckt Netzstecker an Steckdose anschliessen
Kein Wasser im Wassertank Wasser nachfüllen (Leerstandsanzeige leuchtet auf)
Kein Nebelausstoss als Raumluftfeuchtigkeit	Luftfeuchtigkeitseinstellung ist geringer	Luftfeuchtigkeitseinstellung erhöhen
Spülmittelrückstände	Gerät mit klarem Wasser reinigen
Zu geringer Nebelausstoss	Wassertemperatur zu niedrig stellen, nach 10 Min. arbeitet das Gerät wieder einwandfrei	Nebelausstoss auf Stufe Maximum
Kalkablagerung auf der Membrane	Membrane reinigen
Weisser Niederschlag rund um das Gerät	Entkalkungspatrone verbraucht	Entkalkungspatrone oder Granulat auswechseln
