RS200 - Thermostat Oertli - Kostenlose Bedienungsanleitung

Produkttyp	Modulierender Raumthermostat OpenTherm oder RF (drahtlos)
Marke	Oertli
Modell	RS200
Abmessungen (B x T x H)	96 x 144 x 34 mm (ohne Knöpfe: 96 x 144 x 25 mm)
Stromversorgung	OpenTherm (SmartPower) oder 3 AA-Batterien (für RF-Version)
Temperatureinstellbereich	5-35 °C
Temperaturgenauigkeit	0,3 °C bei 20 °C
Display	Blau hinterleuchtet, Datum und Uhrzeit, Piktogramme
Zeitprogrammierung	2 Uhrzeitprogramme mit 6 Schaltpunkten pro Tag
Urlaubsprogramm	Bis zu 16 Programme, konstante Temperatur über definierten Zeitraum
Betriebsmodi	Einfach, Normal, Erweitert
Regelungsstrategien	Raumthermostat, variabler Sollwert, 4 Kombinationen
Sonderfunktionen	Kaminmodus, erzwungener Sommermodus, Frostschutz, Vorheizen
Kommunikation	OpenTherm (kabelgebunden) oder RF (30 m Reichweite innen)
Kompatibilität	OpenTherm-Heizkessel, optionale Außenfühler
Installation	Wandmontage, mögliche Unterputzdose (Ref. S100994)
Wartung	Batteriewechsel (3xAA) bei Bedarf, Wasserdruck prüfen
Fehlermeldungen	Codes F200-F227, niedriger Druck, schwache Batterien, Kesselwartung
Sicherheit	Frostschutz (Pumpe und Wasser bei 10°C wenn Außenfühler)
Ersatzteile und Reparierbarkeit	Batterien, Außenfühler, RF-Sensor (optional); Installateur für Reparatur kontaktieren
Normen und Zertifizierungen	EMV, RoHS, OpenTherm V3.0 SmartPower, IP20/IPx4
Gewicht	Nicht angegeben, Schätzung 200 g

Häufig gestellte Fragen - RS200 Oertli

Wie stelle ich Sprache und Uhrzeit am Thermostat RS200 ein?

Beim ersten Anschließen wird das Menü zur Sprachauswahl (internationale Version) oder Uhrzeiteinstellung (niederländische Version) angezeigt. Drehen und drücken Sie den Knopf C, um die Sprache auszuwählen, und folgen Sie dann den Anweisungen zum Einstellen von Uhrzeit, Datum und Jahr.

Wie erstelle ich ein benutzerdefiniertes Uhrzeitprogramm?

Gehen Sie zu Menü > Programm > Uhrzeitprog. > Neu. Wählen Sie eine Vorlage (Tag Zuhause, Woche Zuhause, Wochenende Zuhause) oder erstellen Sie ein Programm von Grund auf. Definieren Sie bis zu 6 Schaltzeiten pro Tag mit der gewünschten Temperatur. Sie können die Einstellungen von einem Tag auf einen anderen kopieren, indem Sie die Option Kopieren verwenden.

Was tun, wenn die Zentralheizung morgens zu früh angeht?

Passen Sie den Parameter Vorheiz. max über Menü > Einstellungen an, um die Vorheizzeit zu verkürzen. Beachten Sie, dass dies die Erreichung der gewünschten Temperatur zur geplanten Zeit verzögern kann.

Wie verwende ich den Urlaubsmodus?

Gehen Sie zu Menü > Programm > Urlaubsprog.. Sie können bis zu 16 Programme hinzufügen, ändern oder löschen. Legen Sie Startdatum, Enddatum und konstante Temperatur fest. Das Programm wird automatisch um 00:00 Uhr am ersten Tag aktiviert und endet um 00:00 Uhr am letzten Tag.

Warum zeigt der Thermostat den Fehlercode F216 an?

Der Code F216 weist auf einen Verlust der drahtlosen Verbindung zwischen dem RF-Thermostat und der Basisstation hin. Überprüfen Sie, ob die Basisstation eingeschaltet und korrekt mit dem Heizkessel verbunden ist. Stellen Sie die Verbindung wieder her, indem Sie die Station in den Verbindungsmodus versetzen und dann am Thermostat Menü > Einstellungen > Benutzer > Verbindung auswählen.

Wie aktiviere ich den Kaminmodus?

Drücken Sie die Programm-Taste auf dem Hauptbildschirm und wählen Sie dann Kaminmodus. Dieser Modus deaktiviert den Raumfühler des Thermostats und hält die Wassertemperatur des Heizkreises. Er ermöglicht das Heizen anderer Räume, auch wenn der Raum des Thermostats bereits warm ist (z.B. wegen eines Kamins). Schließen Sie die Heizkörperventile im Raum des Thermostats.

Wie tausche ich die Batterien des Thermostats RS200 aus?

Der Thermostat arbeitet mit 3 AA-Batterien. Zum Austausch öffnen Sie das Gehäuse, indem Sie an der Frontplatte ziehen. Entfernen Sie die verbrauchten Batterien und setzen Sie drei neue ein. Die Programme bleiben auch ohne Batterien erhalten, wenn der Heizkessel mit Strom versorgt wird. Das Batteriesymbol erscheint auf dem Display, wenn die Batterien fast leer sind.

Warum funktioniert das Warmwasser nicht richtig?

Prüfen Sie, ob die Funktion WW-Bereitschaft aktiviert ist. Wenn das Symbol ✦ erscheint, ist die Bereitschaft deaktiviert. Um sie zu aktivieren, gehen Sie zu Menü > Einstellungen > System > WW-Bereitschaft. Sie können auch die Warmwassertemperatur über Menü > Einstellungen > System > WW-Temperatur einstellen.

Wie kalibriere ich den Raumtemperatursensor?

Gehen Sie zu Menü > Einstellungen > Sprache und Anzeige > Kalibrierung. Platzieren Sie ein genaues Thermometer in der Nähe des Thermostats und passen Sie den Offset-Wert von -5 bis +5 °C in 0,5 °C-Schritten an.

Welche Betriebsmodi sind verfügbar und wie ändere ich sie?

Der Thermostat bietet drei Modi: Einfach (nur manuelle Einstellung), Normal (Standard-Zeitprogrammierung) und Erweitert (zwei Uhrzeitprogramme, mehr Parameter). Um den Modus zu ändern, gehen Sie zu Menü > Einstellungen > Benutzer > Benutzermodus. Der Standardmodus nach dem Start ist Normal.

BEDIENUNGSANLEITUNG RS200 Oertli

Zeitschaltthermostat

Standaardinstellungen herstellen

5.5 Regelstrategie instellen

1. Einleitung 127
2. Übersicht 127

2.1 Display 128
2.2 Tasten 129

3.Installation 130

3.1 Installationsort des Thermostat... 130
3.2 Installation und Anschluss 132
3.3 Installationsort des AuBentemperatursensors 133
3.4 Raumtemperatursensor (nur Thermostat RF) 134

1. Vor der ersten Inbetriebnahme 135

4.1 Sprache, Uhrzeit und Datum einstellen 135
4.2 Witterungsgeführte Regelung..... 135

1. Einstellung 136

5.1 Drei Benutzermodi 136
5.2Zeitschaltprogramm erstellen oderändern 137
5.3 Konstante Temperatren
einstellen 141

5.4 Gruppenregelung 141
5.5 Regelungsstrategie einstellen... 142
5.6Urlaubsprogramm einstellen.....145
5.7 Sonstige Einstellungen 146

6.Betrieb des Thermostat 147
6.1Programmaauswahlen 147

6.2 Temperaturvorübergehend
ändern 147

6.3 Funktion „Fremdwärme" 148
6.4 Informationen 149

7.Meldungen 149

7.1 Fehlermeldungen 149
7.2 Wartungsmeldung 154

8.Probleme und Lösung. 155
9. Technische Daten 163

Anhang: Vorlage für Zeitschaltprogramm 165

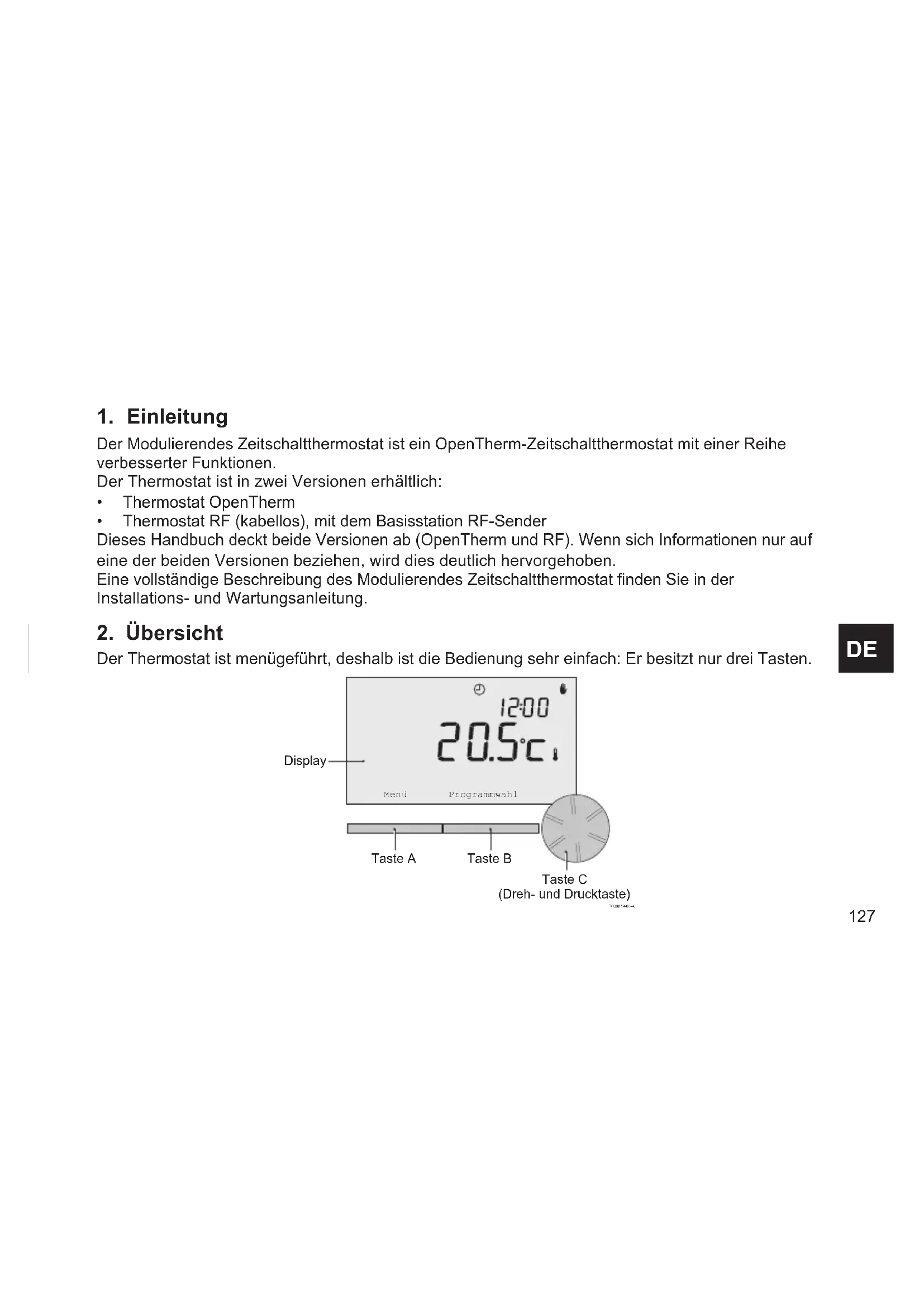

1. Einleitung

Der Modulierendes Zeitschaltthermostat ist ein OpenTherm-Zeitschaltthermostat mit einer Reihe verbesserten Funktionen.

Der Thermostat ist in zwei Versionen erhältlich:

Thermostat OpenTherm
Thermostat RF (kabellos), mit dem Basisstation RF-Sender

Dieses Handbuch deckt beiden Versionen ab (OpenTherm und RF). Wenn sich Informationen nur auf eine der beiden Versionen beziehen, wird dies deutlich hervorgoben.

Eine vollständige Beschreibung des Modulierendes Zeitschaltthermostat finden Sie in der Installations- und Wartungsanleitung.

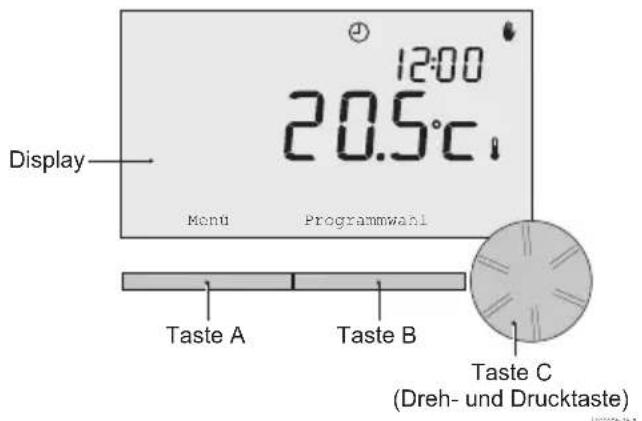

2. Übersicht

Der Thermostat ist menügeführrt, deshalb ist die Bedienung sehr einfach: Er besitzt nur drei Tasten.

2.1 Display

Zeitschaltprogramm aktiv

Thermostat fordert Heizung an

Ständig Tag

Wärmeerzeuger an für Heißwasser

C Ständig Nacht

Wärmeerzeuger an für Zentralheizung

• Frostschutz

Gruppe 1 ausgewählte

Sommerbetrieb

Gruppe 2 ausgewählt

Manuelle Bedienung

Stromerzeugung

Urlaubsprogramm Waarschuwingssymbolen

Warmwasseroptimierung deaktiviert

Wasserdruck in der Anlage zu niedrig

Aktuelle Raumtemperatur

Allgemeines Warnsymbol

Eingestellte Raumtemperatur

f Wärmeerzeugermussgewartetwerden

Batterie im Thermostat fast leer

Keine kabellose Verbindung

2.2 Tasten

Die Funktionen von Taste A und Taste B hangen davon ab, welche Aufgabe Sie gerade ausführten. Die Funktion wird auf dem Display direkt über den Tasten angezeigt.

Taste C ist eine Dreh- und Drucktaste. Durch Drücken bestätigen Sie eine Auswahl, z. B. von Menüpunkten. Durch Drehen blättern Sie u. a. durch Menü, oder Sie ändern Werte wie Temperatur, Uhrzeit, Datum oder Sprache.

DE

3. Installation

3.1 Installationsort des Thermostat

Standardmäßig ist der Thermostat auf witterungsgeführte Regelung eingestellt.

Der Thermostat kann sowohl an einen Wand, als in einen Kessel montiert werden, wenn der

Kessel davon geeignet ist.

Thermostat RF

Folgendes gilt nur für den Thermostat RF:

• Achten Sie darauf, dass der Abstand zwischen Thermostat und Geräten mit elektromagnetischer Strahlung, wie etwa Schnurlosen Waschmaschinen, Wäschetrockner, Telefonen, Fernsehern, Computern, Mikrowellenherden usw., mindestens 1 Meter beträgt.
• Bringen Sie der Thermostat so an, dass einGreater Empfang gewährleistet ist. Dabei,müssen Sie berücksichtigten, dass metallhaltige Objekte den Empfang beeinträchtigen. Dazu gehoren stahlarmierter Beton, Spiegel und Fenster mit Metallbeschichtung, Isolierfolien usw.

Kabellose Reichweite des Thermostat RF

Die Reichweite des Thermostat RF beträgt innerhalb von Gebäuden in der Regel 30 Meter.

Hinweis!

Hierbei handelt es sich um einen ungebahren Wert. Die tatsächliche Reichweite des RF-Signals hangt stark von den Gegebenheiten vor Ort ab. Bedenken Sie, dass die Anzahl der Wände und Decken (Metall oder andere Baustoffe) den Empfang (erheblich) beeinträchtigen kann. Andere metallhaltige Gegenstände können den Empfang ebenfalls beeinträchtigen. Dazu gehoren Spiegel und Fenster mit Metallbeschichtung, Isolierfolien usw.

① Sie können die Signalstärke über Menu > Informationen anzeigen.

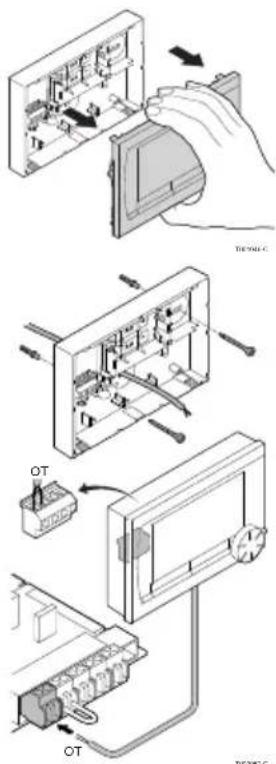

3.2 Installation und Anschluss

Folgendes muss ausgeführrt werden, bevor Sie den Thermostat installieren und anschlieben:
- Passen Sie den Kessel so an, dass ein OpenTherm-Thermostat angeschlossen werden kann.
- Schalten Sie den Kessel aus.
Anweisungen hierzu finden Sie in der Dokumentation des Kessels.

Gehen Sie damit wie folgt vor:

1. Öffnen Sie das Gehäuse, indem Sie die Vorderseite und die Bodenplatte voneinander * losen .

2. Befestigen Sie die Bodenplatte des Thermostat mit den mitgelieferten Schrauben und Dübeln an der Wand. Achten Sie darauf, die Anschlusskabel zum Kessel durch die Öffnung in der Bodenplatte zu führen.

3. Verbinden Sie den Thermostat mit dem OpenTherm-Anschluss des Kessels und dem OpenTherm-Anschluss des Thermostat. Die Polung braucht bei OpenTherm nicht beachtet zu werden; die Kabel konnen dazu vertauscht werden.

1. Legen Sie ggf. drei LR6-Batterien in den Thermostat ein. Die Batterien werden nicht mitgeliefert. Die Batterien sorgen damit, dass die Uhr weiterläufig, wenn der Kessel ausgeschaltet ist. Bei Kesseln, die nicht über OpenTherm Smart Power verfügen, versorgen die Batterien des Thermostat außer dem mit Strom für die Hintergrundbeleuchtung. Wenn Sie über einen Kessel mit Smart Power verfügen, Funktioniert die Hintergrundbeleuchtung des Thermostat auch ohne Batterien.

(nur Thermostat RF) Legen Sie 3 AA-Batterien in den Thermostat ein.

Sie sind für den Betrieb von Thermostat RF erforderlich.

Die eingestellten Programme werden gespeichert, wenn der Kessel oder der Thermostat ausgeschaltet sind (selbst wenn keine Batterien vorhanden sind).

Die Kommunikation zwischen Thermostat RF und Basisstation wird automatisch hergestellt.

3.3 Installationsort des Außentemperatursensors

Ein Außentemperatursensor ist nicht im standardmäßigen Lieferumfang von Thermostat enthalten. Dessen Sensor benötigten Sie nur, wenn Sie die Heizungstemperatur witterungsgeführt regeln möchten. Bei der Wahl des Standorts für den Außentemperatursensor sollen den Sie die folgenden Richtlinien beachten:

Installieren Sie den Außensor an der Nord- oder Nordwestseite des Hauses, wo es keine direkte Sonneneinstrahlung gibt.
- Der Sensor muss sich mindestens 2,5 Meter über Bodenhöhe befinden.
- Bringen Sieihn nicht in der Naze von Fenstern, Turen, Luftungsgittern, Absauggebladen usw. an.

Weitere Informationen zum Anschlieben eines Außertemperatursensors finden Sie in der Dokumentation des Kessels.

3.4 Raumtemperatursensor (nur Thermostat RF)

Für den Thermostat RF ist ein optionaler RF-Raumtemperatursensor verfügbar.
Dieser Sensor ersetzt den internen Thermostat-Sensor.

DE

4. Vor der ersten Inbetriebnahme

4.1 Sprache, Uhrzeit und Datum einstellen

Wenn Sie den Thermostat anschließen, erscheint automatisch das Menu für die Sprachauswahl (internationale Version) bzw. die Uhrzeiteinstellung (niederländische Version).

1. Wahlen Sie mit Drehknopf C die gewünschte Sprache aus, und drücken Sie zur Bestätigung auf Taste C.
2. Folgen Sie den Hinweisen auf dem Bildschirm, um Uhrzeit, Jahr, Monat und Tag einzustellen.

Der Thermostat ist jetzt einsatzbereit. Nach der Installation ist das Standardprogramm aktiviert (siehe Abschnitt 4.2). Die Temperatur wird jetzt vom Zeitschaltprogramm gesteuert.

Der Thermostat schaltet automatisch zwischen Sommer- und Winterzeit um.

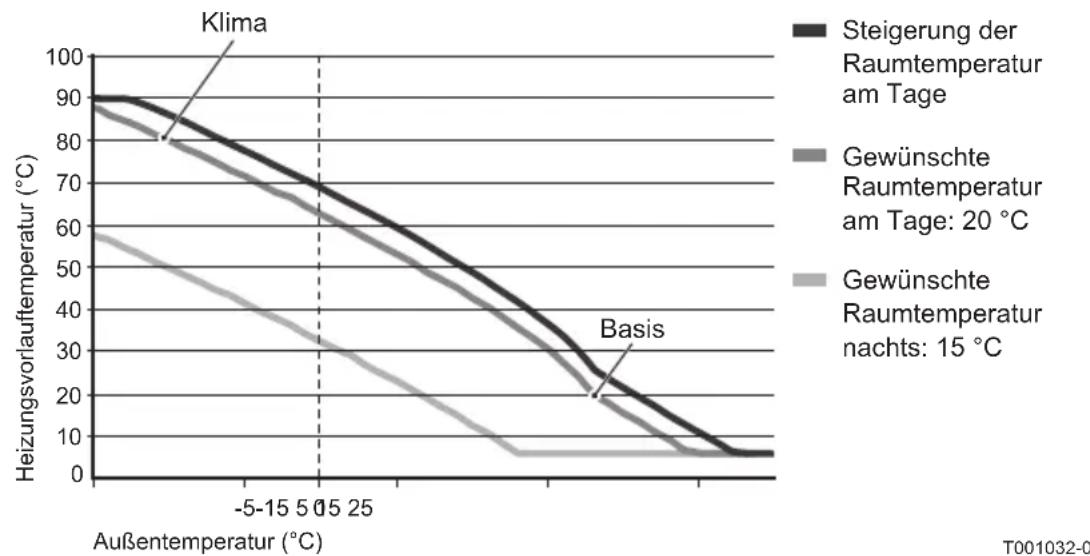

4.2 Witterungsgeführte Regelung

Standardmäßig ist der Thermostat mit eine witterungsgeführte Regelung eingestellt. d. h., eine Regelung anhand der Außentemperatur. Der Thermostat bestimmt die Vorlauftemperatur des Wassers anhand einer vorprogrammierten Heizkurve in Verbindung mit der Außentemperatur. Die Heizkurve muss so ausgewählten werden, dass der ungängstige Raum auch bei sehr niedriger Außentemperatur gut geheizt werden kann.

Eine Raumreglung ist auch möglich. Das bedeutet, dass die Vorlauftemperatur des Zentralheizungswassers anhand der Temperatur geregelt wird, die in dem Raum herrscht, in dem der Thermostat installiert wurde. Am besten bringen Sie den Thermostat deshalb an einer Innwand in dem Raum an, in dem Sie sich am meisten aufhalten, beispielsweise im Wohnzimmer.

Bringen Sie den Thermostat nicht zu nahe bei Wärmequellen an (offener Kamin, Heizkörper, Lampen, Kerzen, direktes Sonnenlicht usw.) oder an Stellen, wo möglicherweise Zugluft herscht.

Weitere Informationen zur witterungsgeführten Regelung finden Sie in Abschnitt 5.5.

Zeitschaltprogramm

Das Standard-Zeitschaltprogramm stellt die Raumtemperatur tätig wie folgt ein:

06:00-19:00:20°C
19:00-23:00:21°C
-23:00-06:00:15°C +%

Das Zeitschaltprogramm können Sie selbstverständlich an ihre eigenen Wünsche anpassen. Siehe Kapitel 5.

5. Einstellung

5.1 Drei Benutzermodi

Der Thermostat bietet drei Benutzermodi:

• Einfach: In diesen Modus wird kein Zeitschaltprogramm verwendet. Sie können die Temperatur am Thermostat nur manuell einstehen.
• Normal: Hierbei handelt es sich um den Standardmodus. Die meisten Optionen, einschließlich des Zeitschaltprogramms, sind verfügbar.
• Umfassend: In this Modus stehen Ihnen zwei Standard-Zeitschaltprogramme (A und B) zur Verfügung, Sie können weitere Einstellungen ändern und detailiertere Informationen anfordern.

Den Benutzermodus können Sie über Menu > Einstellungen > Benutzer > Benutzermodusändern.

① These Anleitung enthalt Informationen zum Modus „Normal". Dies ist der Standardmodus nach der ersten Inbetriebnahme.

5.2 Zeitschaltprogramm erstellen oder ändern

Ein Zeitschaltprogramm regelt die Raumtemperatur automatisch im Verlauf eines Tages. Das Programm lassst sich für jeder Wochentag gesondert einstellen. Sie können das Standard-Zeitschaltprogramm anpassen oder ein vollig neues Programm eingeben.

① Der Thermostat beginnt in der Standardeinstellung bereits vor dem eingestellen Zeitpunkt mit dem Vorwärmen, damit der Raum zum richtigen Zeitpunkt die gewünschte Temperatur hat.

Ubersicht anlegen

Es ist praktisch, die Schaltzeiten zunachst in einer Übersicht festzulegen: Zu welchem Zeitpunkt soll es wie warm im Haus sein? Das hangt natürlich davon ab, wer wann zu Hause ist, wie spät Sie aufstehen usw. Für jeder Tag können Sie sechs Schaltzeiten einstellen.

Eine solche Übersicht kann wie folgt aussehen:

Zeit	Di. Wi. Do. Fr. Sa. So.
7:00 20°	C	20°C	20°C	20°C	20°C
9:00 15°	C	15°C	15°C	15°C	20°C	20°C
11:00
13:00
15:00 15°	C
17:00
19:00 21°	C	21°C	21°C	21°C	21°C
21:00 21°	C
23:00 15°	C	15°C	15°C	15°C	15°C
0:00 15°	C	15°C

DE

Am Ende dieser Anleitung finden Sie eine Vorlage, in die Sie Ihr eigenes Zeitschaltprogramm eintragen können.

Neues Zeitschaltprogramm erstellen

1. Wahlen Sie Menu > Programm > Uhrenprog. > Neu.
2. Wahlen Sie ein Ausgangsprogramm „Immer zuhause“, „Mitte der Woche zuhause“, „Am Wochenende zuhause“. Nun können Sie auf Grundlage these Programs Ihr eigenes Zeitschaltprogramm erstehen. Drücken Sie zur Bestätigung die Taste C.
3. Gehen Sie zur Anzeige für den Tag, auf den Sie das Zeitschaltprogramm einstellen sollen. Drucken Sie zur Bestätigung die Taste C.
4. Rufen Sie die Schaltzeit auf, die Sie einstellen möchten. Drücken Sie zur Bestätigung auf Taste C.

(i) Mit der Option Löschenlöschen Sie die ausgewählte Schaltzeit.

1. Stellen Sie mit Taste C den Zeitpunkt und die dazugehörige Soll-Temperatur ein.

2. Wenn Sie alle Schaltzeiten für einen Tag eingestellt haben, können Sie die Einstellungen für diesen Tag auf andere Tage kopieren:

3. Gehen Sie zur Tagesanzeige.

4. Wahlen Sie die Option Kopieren.

5. Wahlen Sie mit Taste C den Tag/die Tage aus, für die Sie die Einstellungen kopieren möchten, und wahren Sie die Option Speichern.

6. Gehen Sie zur Tagesanzeige. Drücken Sie dann auf Taste C.

7. Gehen Sie zu Schritt 3, um den nachsten Tag einzustellen, oder wahlen Sie die Option Zurück, um das aktuelle Menu zu schreiben.

Vorhandenes Zeitschaltprogrammändern

1. Wahlen Sie Menu > Programm > Uhrenprog. > Ändern.
2. Gehen Sie zur Anzeige für den Tag, auf den Sie das Zeitschaltprogrammändern wollen. Drücken Sie zur Bestätigung die Taste C.
3. Rufen Sie die Schaltzeit auf, die Sie ändern möchten. Drücken Sie zur Bestätigung auf Taste C.

i Mit der Option Löschen loschen Sie die ausgewählte Schaltzeit.

1. Stellen Sie mit Taste C den Zeitpunkt und die dazugehörige Soll-Temperatur ein.

2. Wenn Sie alle Schaltzeiten für einen Tag eingestellt haben, können Sie die Einstellungen für diesen Tag auf andere Tage kopieren:

3. Gehen Sie zur Tagesanzeige.

4. Wahlen Sie die Option Kopieren.
5. Wahlen Sie mit Taste C den Tag/die Tage aus, für die Sie die Einstellungen kopieren möchten, und wahlen Sie die Option Speichern.
6. Gehen Sie zur Tagesanzeige. Drücken Sie dann auf Taste C.
7. Gehen Sie zu Schritt 2, um den nachsten Tag einzustellen, oder wahlen Sie die Option Zurück, um das aktuelle Menu zu schreiben.

Standardierstellungen wiederherstellen

Wahlen Sie Menu > Programm > Uhrenprog. > Werkseinstellung, um die ursprünglichen Einstellungen wiederherzustellen.

5.3 Konstante Temperaturen einstellen

Anstatt das Zeitschaltprogramm zu verwenden, können Sie auch die Raumtemperatur auf einen konstanten Wert einstellen. Über Menu > Programm halten sich drei unterscheidliche konstante Temperaturen einstellen.

• Tagestemperatur: Raumtemperatur tagsüber, gehört zum Programm „Ständig Tag".
• Nachttemperatur: Raumtemperatur bei Nacht, gehört zum Programm „Ständig Nacht".
• Frostschutztemperatur: Raumtemperatur, um den Raum, in dem sich der Thermostat befindet, vor Frost zu schützen. Diese Einstellung erfolgt unter dem Programm „Frostschutz".

Die genannten Programme werden in Abschnitt 6.1 erläutert.

5.4 Gruppenregelung

Mithilfe des C-Mix kann der Thermostat zwei Gruppen regeln; beiden Gruppen kann jeweils ein eigenes Programm und eine Regelungsstrategie zugeweilt werden.

Dieserfolgtüber:Menu>Einstellungen>System>CH-System>Zoneneinstellung

Die Standardeinstellung ist, K. Zoneneinst.

Uber die Option „1 & 2 separates" kann jeder Gruppe ein eigenes Programm zugeordnet werden.

Das Symbol wird auf dem Standardbildschirm angezeigt. Sie konnen durch die

Betätigung des Drehknopfes/der Drucktaste zwischen der Regelung der Gruppen 1 und 2 hinund

herschalten. Bei der Auswahl „2 folgt 1" wird beiden Gruppen ihre eigene Strategie zugeteilt,

Gruppe 2 folgt jedoch dem Programm für Gruppe 1.

5.5 Regelungsstrategie einstellen

Mit der Thermostat können Sie die Strategien zur Raumtemperatur- bzw. witterungsgeführten Regelung auf verschiedene Weise nutzen.

Sie können eine Regelungsstrategie über Menu > Einstellungen > System > Kontrollstrat. auswahlen.

① Beim Ausführten dieser Änderungen muss die Benutzerebene auf "Erweiterter Modus" eingestellt sein. (Siehe Kapitel 5.1)

Spezifische Einstellungen für witterungsgeführte Regelung

Wenn Sie eine witterungsgeführte Regelungsstrategie gewählt haben, stehen über Menu > Einstellungen > System > AT-Einstellung keine zusätzliche Einstellungen zur Verfügung. Heizkurve:

• Basis außen: Basis Außentemperatur
• Basiseingabe: Basis Vorlauftemperatur
  Klima auBen: Klima AuBentemperatur
  Klimaeingabe: Klima Vorlauftemperatur
• Krümmung: Krümmungsgrad der Heizkurve, hangt von Ihrlem Zentralheizungssystem ab. Wahlen Sie den entsprechenden Heizungstyp aus: Fußbodenheizung, Rippenheizung, Radiatoren oder Konvektoren. Dies verschaftlt Ihnen mehr Behaglichkeit im Fruhjahr und im Herbst.

Die Heizkurve beruht auf einer Außentemperatur von 20^ . Wenn die gewünschte Raumtemperatur erhöht wird, steigt die Heizkurve an. Der Temperaturanstieg wird mit der Option „Raumeinfluss" festgelegt.

• Raumeinfluss: Ein Faktor, der die Verschreibung der Heizkurve beeinflusst
• Heizgrenze Tag: Außentemperatur, über der die Heizung während des Tages ausgeschaltet wird. „Heizgrenze Tag" wird angewendet, wenn die gewünschte Raumtemperaturhöher als die Nachttemperatur ist, die über Menu > Programm > Nachttemperatur eingestellt wurde.
• Heizgrenze Nacht: Außentemperatur, über der die Hezung während der Nacht ausgeschaltet wird. „Heizgrenze Nacht" wird angewendet, wenn die gewünschte Raumtemperatur gleich der oder niedriger als die Nachttemperatur ist, die über Menu > Programm > Nachttemperatur eingestellt wurde.

DE

Heizkurve - ein Beispiel

① Siehe auch „Heizgrenze Tag“, „Heizgrenze Nacht“ 12.4

Die Einstellungen der Heizkurve hangen in starkem Maße von der Konstruktion des Zentralheizungssystems und des Hauses ab. Das bedeutet, in dieser Hinsicht kann kein eindeutiger Rat erteilt werden. Die Heizkurve kann während der Verwendung optimiert werden. Die Heizkurve wird außer dem nach oben oder unter verschoben, wenn die Temperatur erhöht oder gesenkt wird.

5.6 Urlaubsprogramm einstellen

Wenn Sie langere Zeit nicht zuhause sind, kann es sinnvoll sein, ein Urlaubsprogramm einzustellen. Dieses Programm sorgt während des eingestillten Zeitraums für eine konstante Temperatur im Haus. Die Temperatur stellen Sie selbst ein.

Ein Urlaubsprogramm wird automatisch um 0:00 Uhr am Startdatum aktiv und endet um 0:00 Uhr am Enddatum.

Auf dem Display erscheint das Symbol

Nach Ablauf des eingestellen Zeitraums wird these Programm deaktiviert und gelöscht.

Sie können maximal 16 Urlaubsprogramme einstellen.

DieserfolgtüberMenu e Programm e Urlaubsprogramm:

Wahlen Sie Ansehen, damit die eingestellen Urlaubsprogramme angezeigt werden.
Wahlen Sie Andern, um Programme zu aendern oder zu entfernen.
Wahlen Sie Eingegeben, um ein neues Programm hinzuzufugen.
Wahlen Sie Gewünschte Temp., um die konstante Temperatur einzustellen.

5.7 Sonstige Einstellungen

Eine Reihe von Einstellungen halten sich im Menu Einstellungenändern. Die Einstellungen sind hier kurz zusammengefasst. Ausfuhrlichere Erläuterungen finden Sie in der Installations- und Wartungsanleitung.

- Sprach- und Bildschirmeinstellungen

• Kalibrierung: Zum Kalibrieren des Sensors konnen Sie ein exakt Funktionierendes Thermometer neben den Thermostat hangen.
• Komfortkorrektur: Thermostat berücksichtigt die gefühlte Temperatur.
• Frostgrenze: Wenn ein externer Sensor angeschlossen wird, bewirkt die Außentemperatur die automatische Umschaltung auf Frostschutz. Wenn die Außentemperatur unter den eingestallenten Wert sinkt, bleibt die Pumpe konstant in Betrieb, und das Zentralheizungswasser wird nicht kälter als 10^ .
• Anti-L Legionellen (nur bei Heizschlangen): Zur Verhinderung des Legionellenwachstums raten wir Ihnen, die Heizschlangen einmal proWoche auf 65C zu erwarten.
• BW-Temp.: Hier wird die Solltemperatur des Warmwassers für Kessel eingestellt, die ein Temperaturprogramm besitzen.
• Optimierung: Mit dieser Einstellung wird angegeben, wenn das Leitungswasser vorgewärmt werden soll. Wenn das Leitungswasser vorgewärmt ist, steht Schneller Warmwasser zur Verfügung.
• DIGI input: Über einen digitalen Eingang让他们 sich die Aufgaben von Thermostat mit einem externen Modul steuern, beispisse bei Überstunden.
  Finf verscheidene Regelungsstrategien, auf Basis von Raumregelung und/oder witterungsgeführter Regelung.
• Spezifische Einstellungen zum Zentralheizungssystem, z. B. die Aufwärm- und Abkühlgeschwindigkeit der Wohnung.
• Für den Thermostat RF ist ein optionaler RF-Raumtemperatursensor verfügbar. Diese Sensor ersetzt den internen Thermostat-Sensor.
• Zusätzliche Funktionen, je nach Kessel (von Thermostat v20): Kessel einstellen "Parameter", "Parameter zusücksetzen", "Service zusücksetzen" und "Starte Erkennung".

6. Betrieb des Thermostat

6.1 Programm auswahlen

Über die Option Programm in der Hauptanzeige konnen Sie eines der folgenden Programme auswahlen:

• Uhrenprog.: Die Temperatur der Hezung wird nach dem von Ihnen eingestellten Zeitschaltprogramm geregelt.
• Tagestemperatur: Die Temperatur bleibt konstant auf der von Ihnen eingestillten Tagestemperatur.
• Nachttemperatur: Die Temperatur bleibt konstant auf der von Ihnen eingestellt. Nachttemperatur.
• Frostschutztemp.: Die Temperatur bleibt konstant auf der von Ihnen eingestallenten Frostschutztemperatur. Bei diesen Programm ist „Warmwasseroptimierung" deaktiviert.
• Urlaubsprgramm: Die Temperatur bleibt konstant auf der Nachttemperatur, wobei das Warmwasser zwischen 6:00 Uhr und 23:00 Uhr warm gehalten wird (sodass Sie schneller über Warmwasser verfügen).

6.2 Temperatur vorübergehendändern

Ein ausgewähltes Zeitschalt- oder Dauerprogramm konnen Sie (vorübergehend) ausschalten, indem Sie die Temperatur manuell einstehen.

1. Zum Einstellen einer neuen Temperatur drehen Sie im Hauptbildschirm an Taste C.
2. Wahlen Sie die Option Zeit anpassen, wenn Sie eine Endzeit für die manuell gewählte Temperatur einstehen möhen. Wahlen Sie diese Zeit mit Dreh- und Drucktaste C.

Wenn Sie keine Endzeit wahlen und ein Zeitschaltprogramm aktiv war, wird das Zeitschaltprogramm beim nachsten Schaltpunkt wieder aktiv. Die manuelle Regelung wird dann deaktiviert.

1. Wahlen Sie die Option Dauer, wenn Sie ein Enddatum für die manuell gewählte Temperatur einstehen möchten. Wahlen Sie theses Datum mit Dreh- und Drucktaste C.
2. Drücken Sie Taste C, um zum Hauptmenü zurückzukehren, oder warten Sie fünf Sekunden, bis der Thermostat von selbst wieder zum Hauptmenü wechselt.

Zur Deaktivierung der manuellen Einstellung wahren Sie die Option Fortsetzung Prog.

6.3 Funktion Fremdwärme

Errecht die Temperatur in dem Raum, in dem der Thermostat montiert ist, den gewünschten Wert, schaltet die Zentralheziehung ab. Diese Fall kann eintreten, wenn ein offener Kamin vorhanden ist oder weitere Personen anwesend sind. In einer solchen Situation werden auch die anderen Räume im Haus nicht mehr beheizt.

Um die Zimmer davon zu beheizen, konnen Sie mit der Option Programm die Funktion „Fremdwärme einschalten". Dabei wird der im Thermostat integrierte Raumtemperatur sensor ausgeschaltet. Die zu dem Zeitpunkt herrschende Wassertemperatur im Zentralheizungssystem wird dann beibhalten.

Wenn es in den übrigen Räumen zu kalt oder zu warm wird, konnen Sie die Raumtemperatur Dort mit der Dreh- und Drucktaste C am Thermostat erhöhen oder senken. Dies bewirkt eine Erhöhung oder Verringerung der Wassertemperatur in der Heizung. Um die Raumtemperatur in den übrigen Räumen weiter individuell zu regeln, konnen Sie die Heizkörper mit Thermostatventilen ausstatten (in Deutschland Pflicht).

Die Funktion „Fremdwärme“ solle nur eingeschaltet werden, wenn die Temperatur des Thermostat anhand der Raumtemperatur geregelt wird.

① Damit die Raumtemperatur in dem Raum, in dem der Thermostat montiert ist, nicht zu sehr ansteigt, empfehl't es sich, Dort die Heizkörpersventile zu schreiben.
i Bei Verwendung des Außentemperatursensors schaltet der Thermostat auf witterungsgeführte Regelung um.

6.4 Informationen

Über Menu > Informationen können Sie Betriebsinformationen über die Zentralheziehung abrufen, wie zum Beispiel den Wasserdruck im Zentralhezungssystem und verschiedene Temperaturen. Welche Informationen zur Verfugung stehen, hangt vom Zentralheizensgerät ab.

In den Modi „Einfach" und „Normal" werden nicht alle verfügbaren Informationskategorien angezeigt.

Wahlen Sie Mehr Info, um alle verfügbaren Informationen anzuzeigen.

7. Fehlermeldungen

Eine Fehler- oder Wartungsmeldung kann wie folgt ausgehen:

7.1 Fehlermeldungen

F200: Keine Verbindung zu Außenensor

Fehleranzeige	ode F200 und leuchten.
Displaytext Keine Verbindung zum Außensorson.
Lösung Prüfen Sie die	Verbindung des Kessels mit dem Außensorson.

F203: Fehler in der Verbindung zum Kessel

Fehleranzeige	ode F203 leuchtet.
Displaytext Kommunikationsfehler. Überprüfen Sie die Verbindung.
Lösung Prüfen Sie die	Verbindung zum Kessel.

F214: Fehlerhafte Messung der Raumtemperatur

Fehleranzeige	ode F214 leuchtet.
Displaytext Raumtemperatur liegt außerhalb des Messbereichs, oder Sensor ist defect.
Lösung Die Messung der Raumtemperatur ist fehlerhaft. Wenn die Raumtemperatur zwischen -5 °C und 65 °C beträgt, ist möglicherweise der Temperatursensor defect. Benachrichtigen Sie den Installateur.

F215: Thermostat defekt

Fehleranzeige	ode F215 leuchtet.
Displaytext Interner Fehler.	Thermostat defekt.
Lösung Benachrichtigen Sie den Installateur.

F216: Keine Verbindung mit der Basisstation (nur Thermostat RF)

Fehleranzeige	ode F216 (ü) und 7 leuchten.
Displaytext Kabelloser	Kommunikationsfehler.
Lösung Prüfen Sie, ob	das Basisstation am Kessel eingeschaltet ist und ordnungsgemäß funktioniert (ziehen Sie ggf. das Handbuch des Senders heran). Besteht keine Verbindung zwischen Thermostat und Basisstation, stellen Sie sie folgendermaßen wieder her: - Aktivieren Sie den Verbindungsmodus am Basisstation. Anweisungen hierzu finden Sie in der Dokumentation von Basisstation. - Wahlen Sie amThermostat Menu > Einstellungen > Benutzer > Verbindung. Wird das Problem dadurch nicht behoben, suchen Sie einen anderen Standort für Thermostat und/oder Basisstation, oder entfernen Sie „Hindernisse“, die das HF-Signal stären können.

F227: Auf RF-Sensor warten

Fehleranzeige	ode F227 Auf RF-Sensor warten.
Displaytext Auf Informationen vom RF-Sensor warten. Dies kann bis zu 15 Min. in Anspruchnehmen.
Lösung dieser Fehlercode wird möglicherweise nach dem Neustart des Thermostat RFangezeigt, z. B. nach einem Batteriewechsel. Sobald der Thermostat RF eine Meldung von den angeschlossenen RF-Sensoren erhält, verschwindet die Meldung. Wenn die RF-Sensoren nicht reagieren, wird nach 15 Min. erneut ein Fehlercode angezeigt.

Wasserdruck zu niedrig

Fehleranzeige	Wasserdruck und leuchten.
Displaytext Der Wasserdruck im Zentralheizungssystem ist zu niedrig.
Lösung Füllen Sie Wasser im Zentralheizungssystem nach. Weitere Informationen finden Sie in der Dokumentation des Kessels.

Fehleranzeige	leuchtet.
Displaytext Kesselausfall: Lesen Sie die Störcodetabelle für den Kessel oder für Gerätezwischen dem Thermostat und dem Kessel.
Lösung Suchen Sie mit Hilfe des E-Codes in den zu regeln Geräten nach der Störung,z.B. Kessel, Kaskadensteuerung oder C-Mix.

Batterien im Thermostat sind leer

Fehleranzeige	und leuchten.
Displaytext -
Lösung Die Batterien sind fast leer. Wechseln Sie die drei AA-Batterien.

DE

7.2 Wartungsmeldung

Service am Kessel erforderlich

Fehleranzeige	f leuchtet.
Displaytext Wartungsdienst Typ A, B oder C erforderlich. Benachrichtigen Sie den Installateur.
Lösung Wenden Sie sich an den Installateur, um eine Wartung am Zentralheizungskesseausführten zu halten.

DE

8. Problemen en oplossingen

Problem	izung springt morgens zu früh an.
Lösung	Passen Sie die Einstellung Max. Vorwärmzeit an (siehe Installations- und Wartungsanleitung). Unter Umständen ist das Haus dadurch nichtrechtzeitig warm/genug.
Problem	nichtrechtzeitig warm.
Lösung - Drehen Sie	das Heizkörperventil beim Aufwärmen des Heizkörpers wei-ter auf.- Erhöhen Sie die Einstellung Max. Vorwärmzeit (siehe Installations- und Wartungsanleitung).- Erhöhen Sie die gewünschte Aufheizgeschwindigkeit z. B. durch Ein-stellung auf Ganz schnell (siehe Installations- und Wartungsanleitung).Bei witterungsgeführter Regelung stehen die folgenden Optionen zur Verfü- gung:- Stellen Sie die Thermostatventile der Heizkorper ordnungsgemäß ein.- Passen Sie die Heizkurve an (siehe Installations- und Wartungsanlei-tung).- Ändern Sie die Regelungsstrategie (siehe Installations- und Wartungsanleitung).Es konnen auch technische Probleme am Zentralheizungssystem vorlie-gen.Wenden Sie sich in thisem Fall an den Installaur.

DE

Problem

zu warm.

Lösung Witterungsgeführte Regelung bedeutet, dass die gemessene Raumtemperatur nicht berücksichtigt wird. Beheben Sie das Problem mit einer der folgenden Mänglichkeiten: - Stellen Sie die Thermostatventile der Heizkörper ordnungsgemäß ein. - Senken Sie die Heizkurve (siehe Installations- und Wartungsanleitung). - Ändern Sie die Regelungsstrategie (siehe Installations- und Wartungsanleitung). Bei Raumregelung kann es sein, dass die Aufheizgeschwindigkeit zu hoch oder der Thermostat nicht ordnungsgemäß kalibriert ist.

DE

Problem	d nicht warm genug.
Lösung Witterungsgeführte Regelung bedeutet, dass die gemessene Raumtemperatur nicht berücksichtigt wird. Beheben Sie das Problem mit einer der folgenden Mänglichkeiten: - Stellen Sie die Thermostatventile der Heizkörper ordnungsgemäß ein. - Erhöhen Sie die Heizkurve (siehe Installations- und Wartungsanleitung). - Ändern Sie die Regelungsstrategie (siehe Installations- und Wartungsanleitung).
Problem	lang, bis das Warmwasser heiß wird.
Lösung - Kessel: Mögliederweise ist die Warmwasseroptimierung deaktiviert.In diesen Fall wird das Symbol ∅ auf dem Display angezeigt.Regeln Sie die Funktion Optimierung mit der Einstellung Optimierung (siehe Installations- und Wartungsanleitung).- Kessel: Mänglicherweise wird der Kessel zu spät erhirtt.Lagen Sie die Warmwassertemperatur mit Hilfe der Einstellung BW-Temperatur fest (siehe Installations- und Wartungsanleitung).

Problem	selkommen kein oder nur kurzzeitig bereits Wasser.
Lösung	Mölicherweise ist die Warmwasseroptimierung % deaktiviert.Schalten Sie die Funktion Optimierung auf Konstant (siehe Abschnitt 6.1).

DE

Problem

Beginn't nachts mit dem Heizen des Hauses oder des Warmwassers, selbst wenn der Thermostat auf Niedrig eingestellt ist.

Lösung - Witterungsgeführte Regelung (AT-Einstellung) bedeutet, dass der Kessel durch die Außentemperatur geregelt wird. Dies kann durch Einstellung der Option Heizgrenze Nacht oder die Wahl einer anderen Regelungsstrategie vermieden werden. Siehe Installations- und Wartungsanleitung. - Der Kessel kann mit dem Vorwärmen vor der nachsten Schaltzeit beginnen. Passen Sie die Einstellung Max. Vorwärmzeit an (siehe Installations- und Wartungsanleitung). Unter Umständen ist das Haus dadurch nichtrechtzeitig warm/genug. - Das Leitungswasser wird nur erwärt, wenn die eingestellte Raumtemperatur über der Nachtemperatur liegt. Genauere Angaben zur Änderung der Nachtemperaturfinden Sie in der Installations- und Wartungsleitung.

Problem	urmessung weicht von dem ab, woran ich gewöhnt bin.
Lösung	Korrigieren Sie die Temperaturmessung über die Einstellung Kalibrierung (siehe Installations- und Wartungsanleitung).
Problem	unktioniert nicht.
Lösung	Thermostat OpenTherm: prüfen Sie, ob die Verkabelung intakt ist und der Stecker des Kessels in der Wandsteckdose steckt. Thermostat RF: legen Sie (volle) Batterien ein.

Problem	ndbeleuchting des Displays funktioniert nicht.
Lösung	Thermostat OpenTherm: möglicherweise wird OpenTherm Smart Power nicht vom Kessel unterstützt. Setzen Sie in thisem Fall Batterien in den Thermostat ein (siehe Abschnitt 3.2). Thermostat RF: legen Sie (volle) Batterien ein.

9. Technische Daten

Abmessungen
	96 x 144 x 34 (L x B x H) in mm Höhe ohne Tasten 96 x 144 x 25 (L x B x H) in mm
Stromversorgung
Thermostat OpenTherm über OpenTherm
Thermostat RF über Batterien oder einzelnen 5-Volt-Wechselstromadapter
Elektrischer Anschluss
Thermostat OpenTherm OpenTherm-Datenübertragung. Anschluss für Niederspannungskabel
Thermostat RF bidirektionale sichere Kommunikation
Batterien 3 x AA-Batterien. Lebensdauer: abhängig von der Batteriemarke
Digitaler Eingang Potenzialfreier Kontakt (Schalter)
Umgebungsbedingungen
Lagerbedingungen Temperatur: -25 °C – 60 °C
	Relative Luftfeuchtigkeit: 5% - 90%, keine Kondensation
Betriebsbedingungen Ohne Batterien: 0 °C – 60 °C. Mit Batterien: 0 °C – 55 °C
Temperatur
Raumtemperatur Messbereich: -5 °C bis 65 °C
	Maximale Temperaturabweichung bei -20 °C: 0,3 °C

DE

Außentemperatur	Die Erfassung erfolgt im Kessel und wird an den Thermostat übermittelt. Angaben zur Messgenauigkeit finds Sie in der Dokumentation des Kessels.
Eingestellter Temperaturbereich	5 - 35 °C
Kalibrierungsoptionen	Innen- und Außentemperatursensor: -5 bis +5 in Schritten von 0,5 °C
Steuerung	Modulierende Temperaturregelung
	Die Regelung kann optimiert werden
Raumregelung	Überschreitung: maximal 1 °C nach Vorwärmen
	Temperaturschwankung: weniger als 0,25 °C
Regelungsstrategien	Raumtemperaturregelung
	witterungsgeführte Regelung
	4 Kombinationsoptionen
Merkmale des Thermostat
Hintergrundbeleuchtung	Farbe: blau
Datum/Zeit-Anzeige	Zeit: 24-Stunden-Uhr, Genauigkeit: bis auf etwa 365 Sekunden pro Jahr
	Datum: Tag - Monat - Jahr
	Automatisches Umschalten auf Sommerzeit
Programme	2 Zeitschaltprogramme mit 6 Schaltpunkten pro Tag
	Kessel-Zeitschaltprogramm mit 6 Schaltpunkten pro Tag
	16 Urlaubsprogramme
	Tag, Nacht, Frostschutz, Sommerbetrieb, Fremdwärme
Einstellungsgenauigkeit	Temperatur: 0,5 °C.
	Zeitschaltprogramm: 10 Minuten
Kabelloser Bereich (Thermostat RF)	Die Reichweite des Thermostat RF beträgt innerhalb von Gebäuden in der Regel 30 Meter. Der Bereich ist je nach Situation unterschiedlich (siehe Absatz 3.1)
Betrieb	Menügeführrt mit Hilfe von Drucktasten und einer Dreh- und Drucktaste
Installation	Mit Schrauben direkt an der Wand befestigen oder gemäß Normen in eingebautem Anschlusskosten.
	Einbausystem mit Einbauteil möglich (Art. S100994)
Gütezeichen und Normen	EMV: 2004/108/EC - EN50165(1997), 55014, 55022
	Emission EN61000-6-3
	Störfestigkeit EN61000-6-2
	Freifallen: IEC 68-2-32
	RoHS-konform
	OpenTherm V3.0 SmartPower (nur Thermostat OpenTherm)
	ETSI 300-220 (nur Thermostat RF)
Schutzklasse	IP20 bei Wandinstallation, IPx4 bei Einbausystem

Anhang: Vorlage für Zeitschaltprogramm

Zeit

Mo.

Di.

Mi.

Do.

Fr.

Sa.

So.

Zeit

Mo.

Di.

Mi.

Do.

Fr.

Sa.

So.

00._12._

01._13._

02._14._

03._15._

04._16._

05._17._

06._18._

07._19._

08._20._

09._21._

10._22._

11._23._

Schaltpunkte können auf 10 Minuten genau eingestellt werden. Geben Sie die Schaltpunkte entsprechend ein.

DE

CERTLI ROHLIEDER WARMETECHNIK GmbH

Ralfenstrate 3
D71995 MOGLINGEN
071412450 (Zentral)
0714124540 (Ersatzlebenwesen)
0714124588
info@certifde
www.certifde.com

QERTLIDISTRIBUTION BELGIQUE N.Y.S.A.

Park Raghano
Delingarat, S4
B-2800 MECHEEN
015- 45 18 30
015- 45 18 34
24:[e-mail]

WALTER MEIER (Klito Schweig) AG WALTER MEER (Climof Suisse) SA

Bahrssnace 24 CH-663 SCHWERZENBACH [phone] Service line+41(0)800846846 [phone]

ZI.de la Veyns, St-Logier CH-1800 VEVEY 1
[phone]
ServiceLine [phone]
Fax [phone]

12 [e-mail]

www.walltermie.com

www.watamaiar.com

OERTLI

OpenTherm

C

123106-070311

123106
