Diamond Tab - Tablet ARCHOS - Kostenlose Bedienungsanleitung

Produkttyp	Tablet
Marke	ARCHOS
Modell	Diamond Tab
Betriebssystem	Android
Mobilfunkverbindung	4G LTE
WLAN-Verbindung	WLAN 802.11 b/g/n
Bluetooth	Ja
Interner Speicher	Fusion-Speicher (interner Speicher + microSD-Karte)
Speichererweiterung	MicroSD (dedizierter Steckplatz)
Kamera	Vorder- (Webcam) und Rückseite
Lautsprecher	Stereo
Mikrofon	Integriert
Anschlüsse	1x Micro-USB, 1x 3,5-mm-Audioanschluss
Sensoren	Helligkeitssensor
Akku	Wiederaufladbarer Lithium-Ionen-Akku (USB-Ladegerät im Lieferumfang)
Stromversorgung	USB-Netzteil (5V)
Pflege und Reinigung	Reinigen Sie den Bildschirm mit einem weichen, trockenen Tuch. Vermeiden Sie Feuchtigkeit.
Sicherheit	Nicht Wasser oder übermäßiger Hitze aussetzen. Nur das mitgelieferte Ladegerät verwenden.
Ersatzteile und Reparierbarkeit	Nicht angegeben. Kontaktieren Sie den ARCHOS-Kundendienst.
Allgemeine Informationen	Anleitung in mehreren Sprachen verfügbar. Online-Support: www.archos.com/support

Häufig gestellte Fragen - Diamond Tab ARCHOS

Wie lege ich die SIM-Karte und die Speicherkarte in das ARCHOS Diamond Tab ein?

Schalten Sie das Tablet aus. Verwenden Sie das mitgelieferte Werkzeug, um die Abdeckung zu entfernen. Legen Sie die SIM-Karte und/oder microSD-Karte richtig herum in den Schlitten ein und setzen Sie den Schlitten wieder in den Steckplatz ein, bis er einrastet.

Wie aktiviere ich mobile Daten?

Ziehen Sie die Statusleiste nach unten. Tippen Sie erneut darauf, um die Schnelleinstellungen zu öffnen. Wählen Sie das Einstellungssymbol, dann unter 'Drahtlos und Netzwerke' die Option 'Datennutzung'. Aktivieren Sie den Schalter 'Mobilfunkdaten'.

Wie verbinde ich mich mit WLAN?

Stellen Sie sicher, dass Sie sich in einem WLAN-Bereich befinden. Ziehen Sie die Statusleiste nach unten, tippen Sie erneut darauf und wählen Sie das WLAN-Symbol. Wählen Sie unten 'WLAN' und dann das gewünschte Netzwerk. Geben Sie bei Bedarf das Passwort ein.

Was tun, wenn sich mein Tablet nicht einschaltet?

Laden Sie das Tablet mindestens 10 Minuten lang. Drücken Sie 10 Sekunden lang auf den ON/OFF-Knopf. Wenn das nicht funktioniert, verwenden Sie die Reset-Taste mit einem spitzen Gegenstand (Büroklammer).

Was tun, wenn mein Tablet nicht mehr reagiert?

Drücken Sie 10 Sekunden lang auf die ON/OFF-Taste oder verwenden Sie die Reset-Taste mit einem spitzen Gegenstand (Büroklammer), um einen Neustart zu erzwingen.

Wie aktiviere ich den ARCHOS Fusion-Speicher?

Legen Sie eine microSD-Karte ein. Das Gerät erkennt die Karte und bietet an, den internen Speicher und die Karte zu fusionieren. Wählen Sie 'OK' und bestätigen Sie. Das Gerät startet neu. Zur Überprüfung gehen Sie zu Einstellungen > ARCHOS Fusion-Speicher.

Wie deinstalliere ich eine App?

Halten Sie auf dem Bildschirm 'Alle Apps' das App-Symbol gedrückt, ziehen Sie es dann zum oberen Bildschirmrand und legen Sie es auf dem Symbol 'Deinstallieren' ab.

Wie erstelle ich einen App-Ordner?

Halten Sie auf dem Startbildschirm ein Symbol gedrückt und legen Sie es auf einem anderen Symbol ab. Die beiden Symbole werden in einem Ordner zusammengefasst.

Wie ändere ich das Hintergrundbild?

Halten Sie Ihren Finger auf einen leeren Bereich des Startbildschirms. Wählen Sie 'Hintergrundbilder' aus der Liste der Optionen und dann das gewünschte Bild.

Was tun, wenn der WLAN-Empfang zu schwach ist?

Gehen Sie näher an den WLAN-Router heran. Aktualisieren Sie die Software über www.archos.com/support. Setzen Sie die WLAN-Verbindungseinstellungen zurück. Kontaktieren Sie Ihren Internetanbieter, wenn das Problem weiterhin besteht.

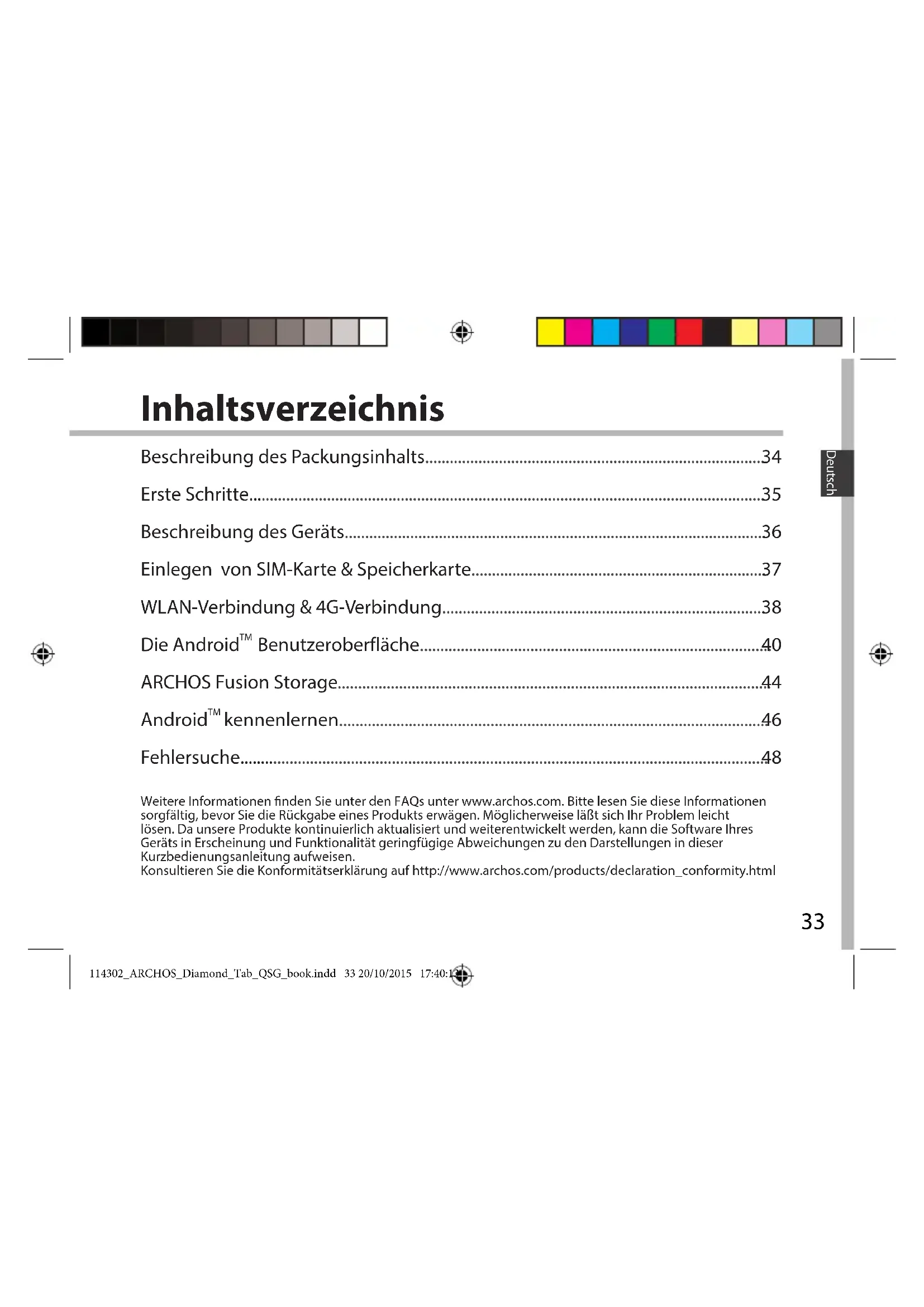

BEDIENUNGSANLEITUNG Diamond Tab ARCHOS

Beschreibung des Packungsinhalts 34

Erste Schritte 35

Beschreibung des Geräts 36

Einlagen von SIM-Karte & Speicherkarte 37

WLAN-Verbindung & 4G-Verbindung 38

Die AndroidTM Benutzeroberfläche 40

ARCHOS Fusion Storage 44

Android™ kennenlernen 46

Fehlersuche 48

Weitere Informationen finden Sie unter den FAQs unter www.archos.com.itte lessen Sie die eine Informationen sorgfältig, bevor Sie die Rückgabe eines Produkts erwgen. Mochlicherweise labt sich Ihr Problem leicht losen. Da unsere Produkte kontinuierlich aktualisiert und weiterentwickelt werden, kann die Software Ihres Gerats in Erscheinung und Funktionalität geringfugige Abweichungen zu den Darstellungen in dieser Kurzbedienungsanleitung aufweisen.

Konsultieren Sie die Konformitatserklarung auf http://www.archos.com/products/declaration_conformity.html

Beschreibung des Packungsinhalts

ARCHOS Diamond Tab

Benutzerhandbuch

Garantie, Impressum und Sicherheitshinweise

USB Kabel

Ladegerät

34

Erste Schritte

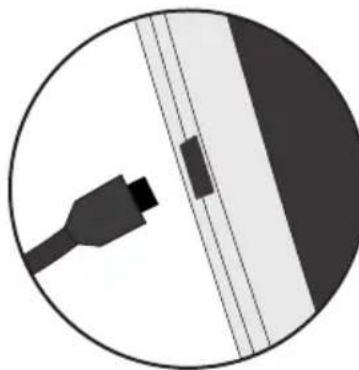

Aufladen des Akkus

1. Laden Sie das Gerät auf, indem Sie das Netzkabel an den ARCHOS-anschluss anschließen. Das ARCHOS-Gerät beginnnt zu laden.
2. Drücken Sie die Ein / Aus-Taste, um das Gerät einzuschalten.

-Sie können den ARCHOS auch während des Ladens verwenden.

-Laden Sie Ihr Gerät vor der ersten Nutzung einmal vollständig auf.
-Verwenden Sie nur das mitgelieferte Netzgerät. Hat sich Ihr Gerät komplett entladen, muss es für mindestens 10 Minuten geladen werden, bevor das Batterieladesymbol angezeigt werden kann.

TIPP:

Um unseren Service voll nutzen zu konnen, empfehlen wir Ihnen, Ihr Produkt zu registrieren. Für die Registriierung mittels Computer gehen Sie zu www.archos.com/register.

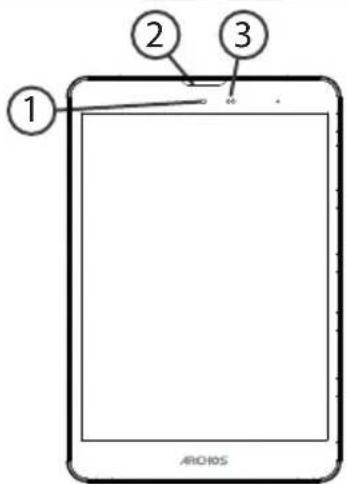

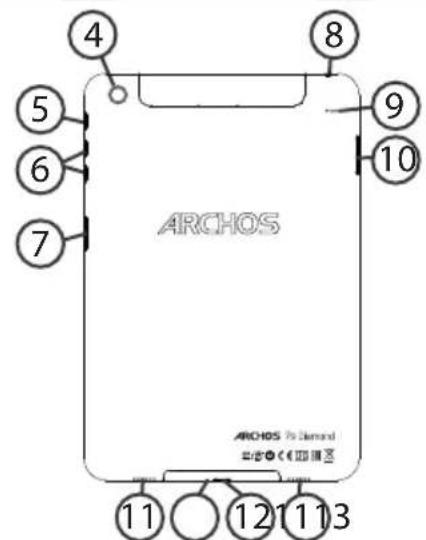

Beschreibung des ARCHOS

① Webcam
Lautsprecher
Lichtsensor
Kamera
EIN/AUS-Taste

Lautstärketasten
Micro-SD-Kartensteckplatz
8 Kopfhoreranschluss
9 Reset-Taste

SIM-Kartensteckplatz
Lautsprecher
Micro USB Port
Eingebautes Mikro

Einlagen von SIM-Karte & Speicherkarte

ACHTUNG: Schalten Sie das Gerät aus.

1. Entfernen Sie mit dem mitgelieferten Werkzeug die Abdeckung, indem Sie es in das Abdeckloch einfahren.

1. Stecken Sie die Karte entsprechend der angezeigten Richtung in das Fach.

1. Platzieren Sie das Fach wieder in der richtigen Position und drücken Sie es nachinnen, um es zu schreiben.

WLAN-Verbindung & 4G-Verbindung

Mobildatenverbindung

Beinhaltet Ihr Mobilfunkvertrag eine Mobildatenoption, sollte ohne weitere Einrichtung eine Verbindung zum Internet hergestellt werden. Beachten Sie, dass der ARCHOS nur dann ein Signal erhalten, wenn Sie sich im Bereich des 4G- oder

3G-Netzwerks Ihres Anbieters befinden.

Aktivierung/Deaktivierung der Mobildaten

1. Die Statusleiste berühren und nach unterziehen, um diese anzuzeigen.	3G 10:50
2. Die Leiste erneut berühren, um die Schnelleinstellungen anzuzeigen.	10:51 Tuesday 4 August 3G 10:51 10:51 Tuesday 4 August
3. Wahlen Sie das Symbol "Einstellungen".
4. Unter "WLAN & Netzwerke" wahren Sie "Datennutzung" und dann die Registerkarte "SIM-Karte".	Wireless & networks Wi-Fi Data usage
5. Schieben Sie den Schalter "Mobilfunkdaten" auf Ein/Aus.	FREE 01

WLAN-Verbindung

ACHTUNG: Überprüfen Sie, ob Sie sich in einer WLAN-Zone befinden. Über die Statusleiste kann schnell auf die WLAN-Einstellungen zugegriffen werden.

1. Die Statusleiste berühren und nach unterziehen, um diese anzuzeigen.
2. Die Leiste erneut berühren, um die Schnelleinstellungen anzuzeigen.
3. Wahlen Sie das WLAN-Symbol zur Aktivierung der WLAN-Verbindung
4. Wahlen Sie "WLAN" unter dem WLAN-Symbol.
5. Tippen Sie auf den Name des Netzwerks, mit dem eine Verbindung hergestellt werden soll. Private Netzwerke werden mit einem Schlosssymbol angezeigt und hier muss das Password eingegeben werden.

Archos Marketing

WATAN

1. 实验原理

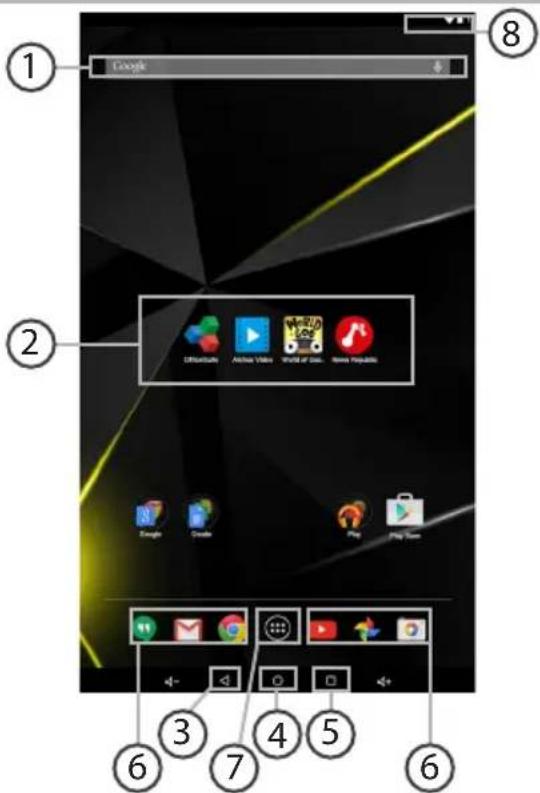

Die Android™ Benutzeroberfläche

40

Google™ Suche > Suchbegriff eintippen oder Spracheingabe verwenden.
2 Android^TM Apps >Die Aktivierung einer App erfolgt durch Berühren.
3 "Zurück"
"Startbildschirm"
"Letzte Apps"
6 Permanenten Android™ Apps-Verknüpfungen
"Alle Apps" > Berühren Sie diesen Symbol, um alle auf Ihr hem ARCHOS installierten Apps und Widgets anzuzeigen. Alle heruntergeladenen Anwendungen befinden sich hier.
8 Statusleiste > Auf der Statusleiste werden Benachrichtigungen und die Systemsymbole angezeigt.

Die Android™ Benutzeroberfläche

*Mit dem neuen Multi-User-Support fur Tablets besitzt jeder Benutzer seinen eigenen separates und anpassbaren Bereich auf einem einzelnen Gerät. Benutzer konnen unter Settings > Device [Einstellungen > Gerät] hinzugeführten werden.

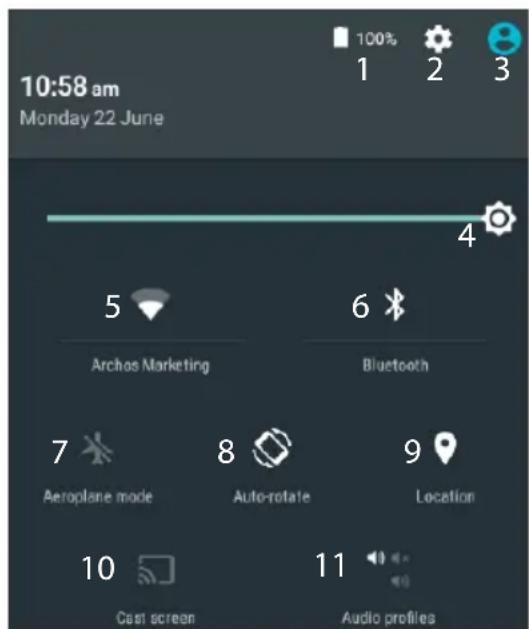

Schnelleinstellungen

1 Akkurestlaufzeit in Prozent
2 Zugriff auf alle Einstellungen.
3 Aktueller Benutzer
4 Einstellung der Bildschirmhelligkeit.
5 Ein- und Ausschalten der WLAN-Verbindung.
6 Ein- und Ausschalten der Bluetooth-Verbindung.
7 Beendet alle WLAN-Verbindungen, nutzlich fur Flugreisen.
8 Ermöglicht die Aktivierung und Deaktivierung der automatischen Display-Drehung.
9 Aktivieren / Deaktivieren Sie ihre GPS-Verbindung.
10 Für die Wiedergabe Ihres Android-Geräts auf dem Fernseher, um so ihre großigen Inhalte exakt genauso wie auf Ihrem Mobilgerät, anzuzeigen.
11 Auswahl eines Benachrichtigungstyps

Letzte Apps

Öffnet eine Liste mit Mini-Abbildungen der kürzlich verwendeten Apps:

Anther (Sue-1)

Boschfeld

Anthea Care-Set 2 Unboxing

athose (are-12)

Tippen: Offnen einer Anwendung.

Nach rechts oder links wischen: Eine Anwendung schließen.

Auf- und abwärts

scrollen:Anzeige der

zuletzt verwendeten Apps

ARCHOS Fusion Storage

Fusion Storage einrichten

1. Stecken Sie eine micro-SD-Karte in den micro-SD-Kartensteckplatz des Gerats ein.

Achten Sie darauf, die Karte in die korrekte Richtung einzustecken.

Die micro-SD-Karte wird von ihrer Gerät automatisch erkannt und es bietet Ihnen an, den internen Speicher mit der microSD-Karte zu kombinieren.

1. Wahlen Sie, OK".

2. Wahlen Sie "OK" im Fenster für die Speicheroptimierung, um ihre Auswahl zu bestätigten.

Archos Fusion Storage

Das Gerät wird neu gestartet.

• Sobald das Gerät neu gestartet wurde, werden Sie darüber informiert, dass

ARCHOS Fusion Storage aktiv ist.

-In der Statusleiste wird eine Benachrichtigung angezeigt.

• Wahlen Sie die App "Einstellungen" und dann "ARCHOS Fusion Storage". Der

kombinierte Speicher wird angezeigt.

Fusion Storage deaktivieren

1. Wahlen Sie die App "Einstellungen".
2. Wahlen Sie in der App "Einstellungen" die Option "ARCHOS Fusion Storage".
3. Ist ARCHOS Fusion Storage aktiv, wahren Sie "ARCHOS Fusion Storage deaktivieren" und bestätigen.

Ihr Gerät wird jetzt neu gestartet, um die Änderungen zu übernehmen.

OPTIONS

Disable Archos Fusion Storage

Wir empfehlen das Ausschalten des Geräts vor dem Einstecken der micro-SD-Karte.

Android™ kennenlernen

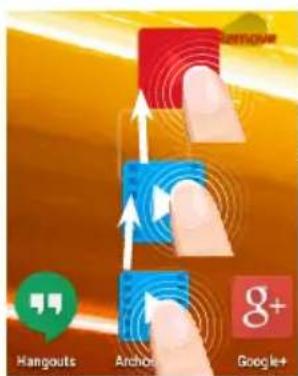

Ein Element vom Startbildschirm verschieben:

Zum Verschieben eines Elements vom Startbildschirm den Finger darauf auf legen und so lange halten, bis die Rasterlinien zur Positionierung erschinen. Dann an die gewünschte Stelle schieren und loslassen.

Ein Element vom Startbildschirm entfernen:

Den Finger auf das Element legen und halten. Den Finger auf dem Bildschirm nach oben bewegen und über dem «Entfernen»-Symbol loslassen.

Ein Element deinstallieren:

Auf den «Alle Apps»-Bildschirmen das betreffende Element berühren und halten. Den Finger im Bildschirm nach oben bewegen und über dem «Deinstallieren»-Papierkorb loslassen.

Anwendungsordner erstehen:

Ziehen Sie auf einem Startbildschirm ein Anwendungssymbol über ein anderes. Die beiden Symbole werden kombiniert.

Hintergrundbildändern:

Den Finger auf eine frei Stelle des Bildschirms legen und dann aus der Liste ausgehalten.

Widgets:

Berühren Sie das «Alle Apps»-Symbol auf dem Startbildschirm. Berühren Sie «Widgets» oben auf dem Bildschirm. Auf dem «Widgets»-Hauptbildschirm können Sie Widgets/genau wie Anwendungssymbole auch verschiben.

Fehlersuche

Das Gerät reagiert nicht mehr:

Halten Sie die EIN/AUS-Taste 10 Sekunden lang gedrückt oder verwenden Sie den Hardware-Reset. Um den Hardware-Reset auszuführen, führen Sie einen spitzen Gegenstand, wie etwa eine Buroklammer, in die davon vorgesehene Öffnung des Gehäuses und drücken Sie so die Buroklammer- Reset-Taste.

Wenn sich das Gerät nicht wieder einschaltet:

1. Laden Sie das Gerät für mindestens 10 Minuten lang auf.

2. Halten Sie die EIN/AUS-Taste 10 Sekunden lang gedrück oder verwenden Sie den

Hardware-Reset - wie zuvor beschrieben.

Mein Telefon kann nicht mit einem Netzwerk verbinden oder es wird „Kein Dienst" angezeigt

Testen Sie das Gerät an einem anderen Standort.

Überprüfen Sie die Netzwerkabdeckung bei Ihr Anbieter.

Keine ausgehenden Anrufe möglich

Überprüfen Sie die Verbindung Telefon - Netzwerk und ob das Netzwerk überlastet oder nicht verfügbar ist.

Eingehende Anrufe können nicht empfangen werden

Überprüfen Sie, ob das Telefon eingeschalte und mit einem Netzwerk verbunden und ob das Netzwerk überlastet oder nicht verfügbar ist.

PIN der SIM-Karte gespert

Wenden Sie sich an Ihren Netzwerkbetreiber, um den PUK-Code zu erhalten.

WiFi(WLAN)-Empfang ist zu schwach:

Stellen Sie sicher, dass Sie sich in Reichweite eines WiFi(WLAN)-Hotspots befinden.

Aktualisieren Sie die Firmware des Gerätes: http://www.archos.com/support.

Setzen Sie die WiFi-Verbindung zurück.

Kontaktieren Sie ihren WiFi(WLAN)-Provider.
