BEDIENUNGSANLEITUNG POF 1200 A1 PARKSIDE

Bedienungs- und Sicherheitshinweise

Originalbetriebsanleitung

GB

ROUTER

Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

GB

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 15

Bestimmungsgemäßer Gebrauch......Seite 16

Ausstattung......Seite 16

Lieferumfang ......Seite 16

Technische Daten......Seite 17

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

1. Arbeitsplatz-Sicherheit......Seite 17

2. Elektrische Sicherheit......Seite 17

3. Sicherheit von Personen......Seite 18

4. Verwendung und Behandlung des Elektrowerkzeugs......Seite 18

5. Service......Seite 19

Gerätespezifische Sicherheitshinweise Fräsen......Seite 19

Ergänzende Anweisungen......Seite 19

Originalzubehör/-zusatzgeräte......Seite 20

Inbetriebnahme

Fräser-Set / Einsatzbereiche......Seite 20

Fräswerkzeug einsetzen......Seite 20

Absaugadapter anschließen......Seite 20

Reduzierstück......Seite 20

Spannzange wechseln......Seite 20

Parallelanschlag montieren....Seite 21

Bedienung

Ein- und ausschalten....Seite 21

Drehzahl vorwählen......Seite 21

Frästiefe einstellen....Seite 21

Frästiefe nachjustieren......Seite 21

Frästiefe einstellen mit Stufenanschlag ......Seite 21

Fräsrichtung......Seite 22

Fräsvorgang......Seite 22

Kopierhülse einsetzen .......Seite 22

Fräsen mit Kopierhülse......Seite 22

Fräsen mit Parallelanschlag....Seite 22

Fräsen mit Kreiszirkel......Seite 23

Wartung und Reinigung......Seite 23

Garantie......Seite 23

Entsorgung......Seite 24

Original-EG-Konformitätserklärung / Hersteller ......Seite 24

Oberfräse POF 1200 A1

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

BestimmungsgemäßerGebrauch

Das Gerät ist dazu bestimmt, auf einer festen Auflage in Holz, Kunststoff und Leichtbaustoffe Nuten, Kanten, Profile und Langlöcher zu fräsen, sowie zum Kopierfräsen. Das Gerät ist nicht für den Betrieb im Freien bestimmt. Jede andere Verwendung oder Veränderung der Maschine gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Nicht zum gewerblichen Gebrauch.

Ausstattung

Frontansicht Abbildung A

1	Drehzahlvorwahl
2	Handgriff
3	Überwurfmutter
4	Spannzange 8 mm (in Überwurfmutter vormontiert)
5	Feststell-Schraube
6	Führungsschiene
7	Grundplatte
8	Gleitplatte
9	Stufenanschlag
10	Spindel-Arretiertaste
11	Arretierschraube
12	Tiefenanschlag
13	Indexzeiger
14	Skala Frästiefeneinstellung
15	Drehregler (Frästiefen-Feineinstellung)

Rückansicht Abbildung B

16	Spannhebel
17	Fräswerkzeug
18	Bohrungen Absaugadapter
19	EIN-/AUS-Schalter
20	Einschaltsperre

Zubehör Abbildung C

21	Absaugadapter
22	Schraube
23	Spannzange 6 mm
24	Parallelanschlag
25	Laufring
26	Kopierhülse
27	Maulschlüssel mit Langloch
28	Reduzierstück
29	Gleitstange mit Schraube für Parallelanschlag24
30	Zentrierspitze
31	Innensechskantschlüssel

Fräser-Set Abbildung E

32	Abrund-/Profilfräser 22 mm/R 6,3 mm
33	Abrund-/Profilfräser 28,6 mm/R 9,5 mm
34	Abrund-/Profilfräser 25 mm/R 4 mm
35	Hohlkehlfräser 12,7 mm/R 6,3 mm
36	Hohlkehlfräser 22 mm/R 6,3 mm
37	V-Nutfräser 12,7 mm/Winkel 90°
38	Fasenfräser 32 mm/Winkel 45°
39	Bündigfräser 12,7 mm
40	Zinkenfräser 12,7 mm/Winkel 14°
41	Nutfräser 6 mm
42	Nutfräser 12 mm
43	Nutfräser 16 mm

Lieferumfang

1 Oberfräse
1 Maulschlüssel mit Langloch
1 Spannzange 6 mm
1 Spannzange 8 mm (montiert)
1 Absaugadapter
1 Parallelanschlag mit 2 Führungen
1 Kopierhülse mit 2 Schrauben
1 Zentrierspitze
1 Fräser-Set 12-teilig
1 Reduzierstück

1 Innensechskantschlüssel
1 Bedienungsanleitung

TechnischeDaten

Nennaufnahme: 1200W

Nennspannung: 230V\~, 50Hz

Leerlaufdrehzahl: n 0 11000-30000 min ^-1

Fräskorbhub: 55 mm

Werkzeugaufnahme: 6/8 mm

Schutzklasse: II/

Geräusch- und Vibrationsinformationen:

Messwert für Geräusch ermittelt entsprechend EN 60745. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise:

Schalldruckpegel: 84,7 dB(A)

Schallleistungspegel: 95,7 dB(A)

Unsicherheit K: 3 dB

Gehörschutz tragen!

Bewertete Beschleunigung, typischerweise:

Hand-/Armvibration a_h=6,437 m/s^2

Unsicherheit K = 1,5 m/s²

A WARNUNG! Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden. Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fällen über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung könnte unterschätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird.

Hinweis: Für eine genaue Abschätzung der Schwingungsbelastung während eines bestimmten Arbeitszeitraumes sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

- Allgemeine Sicherheitshinweise für Elektrowerkzeuge

⚠️ WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung

der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf!

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1. Arbeitsplatz-Sicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit ge- erdeten Oberflächen, wie von Rohren,

Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie stets aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät bereits eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4. Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steck-dose, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichts-maßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5. Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

Gerätespezifische Sicherheitshinweise Fräsen

Halten Sie das Elektrowerkzeug nur an den isolierten Griffflächen, da der Fräser das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Befestigen und sichern Sie das Werkstück mittels Zwingen oder auf andere Art und Weise an einer stabilen Unterlage. Wenn Sie das Werkstück nur mit der Hand oder gegen Ihren Körper halten, bleibt es labil, was zum Verlust der Kontrolle führen kann.

■ Tragen Sie eine Staubschutzmaske.

ErgänzendeAnweisungen

Die zulässige Drehzahl der Fräswerkzeuge muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehör, das sich schneller als zulässig dreht, kann zerstört werden.

Fräser oder anderes Zubehör müssen genau in die Spannzange (Schaftdurchmesser 6/8 mm) Ihres Elektrowerkzeuges passen. Fräswerkzeuge, die nicht genau in die Spannzange des Elektrowerkzeugs passen, drehen sich ungleichmäßig, vibrieren sehr stark und können zum Verlust der Kontrolle führen

Führen Sie das Elektrowerkzeug nur eingeschaltet gegen das Werkstück. Es besteht sonst die Gefahr eines Rückschlages, wenn sich das Einsatzwerkzeug im Werkstück verhakt.

- Kommen Sie mit Ihren Händen nicht in den Fräsbereich und an den Fräser. Halten Sie mit Ihrer zweiten Hand den Zusatzgriff oder das Motorgehäuse. Wenn beide Hände die Fräse halten, können diese nicht vom Fräser verletzt werden.

Fräsen Sie nie über Metallgegenstände, Nägel oder Schrauben. Der Fräser kann beschädigt werden und zu erhöhten Vibrationen führen.

■ Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu.

Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung.

• Originalzubehör / -zusatzgeräte

Benutzen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung angegeben sind bzw. deren Aufnahme mit dem Gerät kompatibel ist.

- Inbetriebnahme

Fräser-Set / Einsatzbereiche

Originalzusatzgeräte im Lieferumfang enthalten:

Zum Profilieren:

32 Abrund-/Profilfräser ∅ 22 mm/R 6,3 mm
33 Abrund-/Profilfräser ∅ 28,6 mm/R 9,5 mm
34 Abrund-/Profilfräser ∅ 25 mm/R 4 mm
35 Hohlkehlfräser ∅ 12,7 mm/R 6,3 mm
36 Hohlkehlfräser ∅ 22 mm/R 6,3 mm
37 V-Nutfräser ∅ 12,7 mm/Winkel 90°
38 Fasenfräser ∅ 32 mm/Winkel 45°
39 Bündigfräser ∅ 12,7 mm

Zum Verbinden:

40 Zinkenfräser ∅ 12,7 mm / Winkel 14°
41 Nutfräser ∅ 6 mm
42 Nutfräser ∅ 12 mm
43 Nutfräser ∅ 16 mm

Hinweis: Sofern sich das Kugellager eines Fräser gelockert hat, ziehen Sie es mit dem, dem Fräser-Set beiliegenden, Innensechskantschlüssel wieder fest.

Fräswerkzeugeinsetzen

Drücken Sie die Spindel-Arretiertaste und halten diese gedrückt.
Lösen Sie mit dem Maulschlüssel die Überwurfmutter 3 gegen den Uhrzeigersinn.
□ Lassen Sie die Spindel-Arretiertaste jetzt los.
☐ Setzen Sie nun das Fräswerkzeug ein. Dieses muss mindestens 20 mm (Schaftlänge) eingeschoben werden.
Ziehen Sie die Überwurfmutter mit dem Maulschlüssel 27 fest.

- Absaugadapteranschließen

Setzen Sie den Absaugadapter auf die vorgesehenen Bohrungen Absaugadapter 18.
□ Verschrauben Sie nun die Schrauben Absaugadapter 22 von der Unterseite der Grundplatte 7.
☐ Schließen Sie eine zugelassene Staub- und Spanabsaugung an den Absaugadapter 21 an (siehe Abb. G).

- Reduzierstück

Anschließen:

☐ Schieben Sie das Reduzierstück 28 in den Absaugadapter 21.
☐ Schieben Sie den Schlauch einer zulässigen Staubsaugvorrichtung (z.B. eines Werkstattstaubsaugers) auf das Reduzierstück 28.

Entnehmen:

Ziehen Sie den Schlauch der Staubsaugvorrichtung vom Reduzierstück 28 ab.
Ziehen Sie das Reduzierstück ab.

Spannzangewechseln

Hinweis: Alle Fräser des mitgelieferten Fräser-Sets sind mit einem 8 mm-Schaft versehen.

Verwenden Sie hierfür die bereits vormontierte Spannzange 8 mm ^4 . Wechseln Sie für Fräser mit 6 mm-Schaft die Spannzange wie nachfolgend beschrieben aus.

Lösen Sie mit dem Maulschlüss 27 die Überwurfmutter solange gegen den Uhrzeigersinn, bis sich die Spannzange 8 mm 4 entnehmen lässt. Setzen Sie Spannzange 6 m 28 ein.

ACHTUNG! Ziehen Sie nur dann die Überwurfmutter 3 mit dem Maulschlüssel 27 fest, wenn ein Fräswerkzeug 17 eingesetzt ist. Andernfalls droht Beschädigung der Spannzange.

●Parallelanschlagmontieren

☐ Schrauben Sie mit einem Kreuzschraubendreher beide Schrauben der Gleitstangen 29 heraus. ☐ Befestigen Sie die Gleitstangen am Parallelanschlag 24 und ziehen Sie dazu die Schrauben fest.

Bedienung

Ein- und ausschalten

Einschalten:

Drücken Sie die Einschaltspere und halten diese gedrückt. Betätigen Sie den EIN-/AUS-Schalter. Nachdem die Maschine angelaufen ist, können Sie die Einschaltspere wieder loslassen.

Ausschalten:

□ Lassen Sie den EIN- / AUS-Schalterlos.

Drehzahlvorwählen

Stellen Sie die benötigte Drehzahl mit dem Stellrad Drehzahlvorwahl 1 ein.

1 - 2 = niedrige Drehzahl 3 - 4 = mittlere Drehzahl 5 - 7 = hohe Drehzahl

Frästiefeeinstellen

1. Stellen Sie sicher, dass der Spannhebel 16 arretiert ist. Sollte er gelöst sein, drehen Sie ihn entgegen dem Uhrzeigersinn, bis er arretiert ist.

2. Stellen Sie das Gerät auf das zu bearbeitende Werkstück.

3. Drehen Sie den Stufenanschlag 9, bis dieser in der untersten Position einrastet.
4. Lösen Sie die Arretierschraube 11.
5. Lösen Sie den Spannhebel 16 durch Drehen im Uhrzeigersinn und drücken das Gerät nach unten, bis der Fräser die Werkstückoberfläche berührt.
6. Arretieren Sie den Spannhebel 16 durch Drehen entgegen dem Uhrzeigersinn.
7. Schieben Sie den Tiefenanschlag 12 nach unten, bis er auf der untersten Position des Stufenanschlags 9 aufsitzt. Verschieben Sie den Indexzeiger 13 auf Position „0“ der Skala Frästiefeneinstellung 14.
8. Stellen Sie den Tiefenanschlag 12 auf die gewünschte Frästiefe ein, ziehen Sie die Arretierschraube 11 fest. Danach sollte der Indexzeiger 13 nicht mehr verstellt werden.
9. Lösen Sie nun den Spannhebel 16 und führen Sie das Gerät nach oben zurück.

Frästiefenachjustieren

ieDFrästiefe kann über den Drehregler 15 nachgestellt werden.
Lösen Sie den Spannheb ^36 durch Drehen im Uhrzeigersinn und drücken das Gerät nach unten, bis der Tiefenanschlag 12 auf dem Stufenanschlag 9 aufsitzt.
Arretieren Sie den Spannhebel 16 durch Drehen entgegen dem Uhrzeigersinn.
■ Stellen Sie mit dem Drehregler 15 die Frästiefe ein.
Lösen Sie den Spannhebeb durch Drehen im Uhrzeigersinn und führen Sie das Gerät nach oben zurück. Überprüfen Sie die Frästiefe durch einen weiteren praktischen Versuch.

Frästiefe einstellen mit Stufenanschlag

Den Stufenanschlag 9 können Sie bei größeren Frästiefen in mehreren Stufen mit geringerer Spanabnahme verwenden.

Bedienung

Stellen Sie die gewünschte Frästiefe mit der untersten Stufe des Stufenanschlages 9 ein (wie oben beschrieben).
Stellen Sie danach für die ersten Bearbeitungsschritte die höheren Stufen ein.

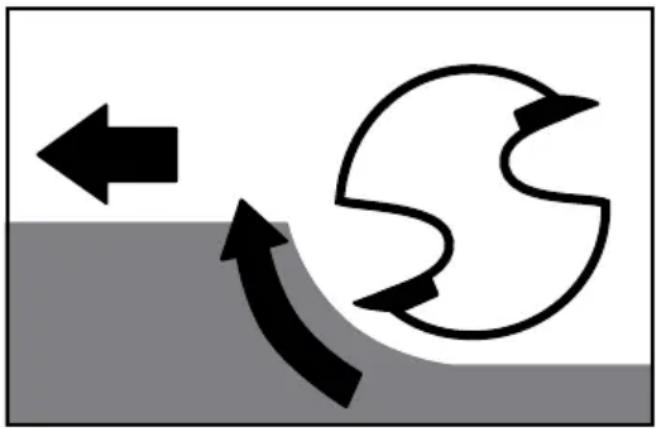

Fräsrichtung

Der Fräsvorgang muss stets gegen die Umlaufrichtung des Fräsers 17 erfolgen (Gegenlauf).

ACHTUNG: Beim Fräsen mit der Umlaufrichtung (Gleichlauf) kann Ihnen das Elektrowerkzeug aus der Hand gerissen werden.

Stellen Sie die Frästiefe wie zuvor beschrieben ein.

Stellen Sie das Gerät auf das zu bearbeitende Werkstück und schalten es ein.
Lösen Sie den Spannhebei durch Drehen im Uhrzeigersinn und drücken Sie das Gerät bis zum Aufsitzen des Tiefenanschlages 12 auf dem Stufenanschlag 9 nach unten.

Arretieren Sie das Gerät durch Drehen des Spannhebels 16 entgegen dem Uhrzeigersinn.
Führen Sie den Fräsvorgang mit gleichmäßiger Geschwindigkeit und gleichmäßigem Anpressdruck aus (siehe Abb. I).

Kopierhülseeinsetzen

Setzen Sie die Kopierhü 26 von unten in die Gleitplatte 8 ein.

Befestigen Sie die Kopierhül 26 mit den beiden Schrauben 22 des Absaugadapters an der Grundplatte 7. Achten Sie darauf, dass Sie die Kopierhülse 26 richtig herum einsetzen – der Laufring 25 muss nach unten zeigen (siehe Abb. D).

Fräsen mit Kopierhülse

Hinweis! Die Schablone muss mindestens so hoch sein wie der Laufring 25 der Kopierhülse 26.

Hinweis! Wählen Sie einen kleineren Fräser als den Innendurchmesser der Kopierhülse.

Unter Verwendung einer Kopierhülse 26 können Schablonen auf das Werkstück übertragen werden.

☐ Legen Sie die Oberfräse mit der Kopierhülse an die Schablone an.
Lösen Sie den Spannhebeltd durch Drehen im Uhrzeigersinn und senken Sie das Gerät nach unten, bis die vorher eingestellte Frästiefe erreicht ist.
Führen Sie jetzt das Gerät mit überstehender Kopierhülse entlang der Schablone. Arbeiten Sie hierbei mit leichtem Druck.

Fräsen mit Parallelanschlag

☐ Schieben Sie den Parallelansch 24 in die Führungsschienen 6 der Grundplatte 7 ein und ziehen Sie die Schrauben 5 fest.

☐ Legen Sie den Parallelansch 24 an der Werkstückkante an (siehe Abb. F, H).

- Fräsen mit Kreiszirkel (siehe Abb. J)

□ Stechen Sie die Zentrierspitze 30 in den markierten Mittelpunkt eines Kreises.
Drehen Sie den Parallelanschlag um, d.h. die Anschlagkante zeigt nach oben.
Verschrauben Sie mit Hilfe der Flügelschraube die Zentrierspitze mit dem Parallelanschlag. Kontern Sie zum Festschrauben die Zentrierspitze mit dem Langloch des Maulschlüssels 27.

● Wartung und Reinigung

WARNING! VERLETZUNGSGEFAHR!

Schalten Sie vor allen Arbeiten am Gerät das Gerät aus und ziehen Sie den Netzstecker.

Das Gerät muss stets sauber, trocken und frei von Öl oder Schmierfetten sein.
□ Verwenden Sie zum Reinigen des Gehäuses ein trockenes Tuch.
⚠️ WARNUNG! Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies vom Hersteller oder seinem Vertreter auszuführen, um Sicherheitsgefährdungen zu vermeiden.

Hinweis: Nicht aufgeführte Ersatzteile (wie z.B. Kohlebürsten, Schalter) können Sie über unsere Callcenter bestellen.

Garantie

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Bitte setzen Sie sich im Garantiefall mit Ihrer Servicestelle telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung Ihrer Ware gewährleistet werden.

Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Transportschäden,

Verschleißteile oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt.

Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

DE Service Deutschland Tel.: [phone] E-mail: [e-mail]

IAN 100129

AT Service Österreich Tel.: [phone] (0,15 EUR/Min.) E-mail: [e-mail]

IAN 100129

CH Service Schweiz Tel.:[phone] (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.)

E-mail: [e-mail]

IAN 100129

©

Introduction

Version des informations · Stand der

Informationen · Last Information Update:

06 / 2014 · Ident.-No.: POF1200A1062014-FR
