BEDIENUNGSANLEITUNG PBH 1050 B2 PARKSIDE

BOHR- UND MEISSELHAMMER HAMMER DRILL PERFORATEUR BURINEUR PBH 1050 B2

DE AT CH

BOHR- UND MEISSELHAMMER

Bedienungsanleitung

FR BE

PERFORATEUR BURINEUR

Mode d'emploi

CZ

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

OB IE

DE/AT/CH Bedienungsanleitung Seite 1

GB/IE Operating instructions Page 11

FR/BE Mode d'emploi Page 21

NL/BE Gebruiksaanwijzing Pgina 31

CZ Návod k obsslze Strana 41

ES Instrucciones de uso Págrina 51

PT Manual de instruções Págrina 61

A
B

Inhaltsverzeichnis

Einleitung 2

Bestimmungsgemäß Gebrauch 2
Abgebildete Komponenten 2
Lieberumfang 2
Technische Daten 2

Allgemeine Sicherheitseinweise für Elektrowerkzeuge. 3

1. Arbeitsplatz-Sicherheit 3
2. Elektrische Sicherheit 3
3. Sicherheit von Personen 4
4. Verwendung und Behandlung des Elektrowerkzeugs 4
5. Service 5

Gerätespezifische Sicherheitschinweise für Bohrhammer 5

Originalzubehor/-zusatzgeräte 6

Inbetriebnahme 6

Zusatzhandgriff 6
Tiefenanschlag 6
Werkzeuge einsetzen / entnahmen 6
Schnellspannbohrfutter fur Rundschafthohrer 6

Bedienung 7

Betriebsart wahlen 7
Drehrichtung auswahlen 7
Ein- und ausschalten 7
Drehzahl vorwahlen 7

Wartung und Reinigung 8

Entsorgung 8
Garantie der Kompernaß Handels GmbH 8
Service 9
Importeur
Original-Konformitätserklarung 10

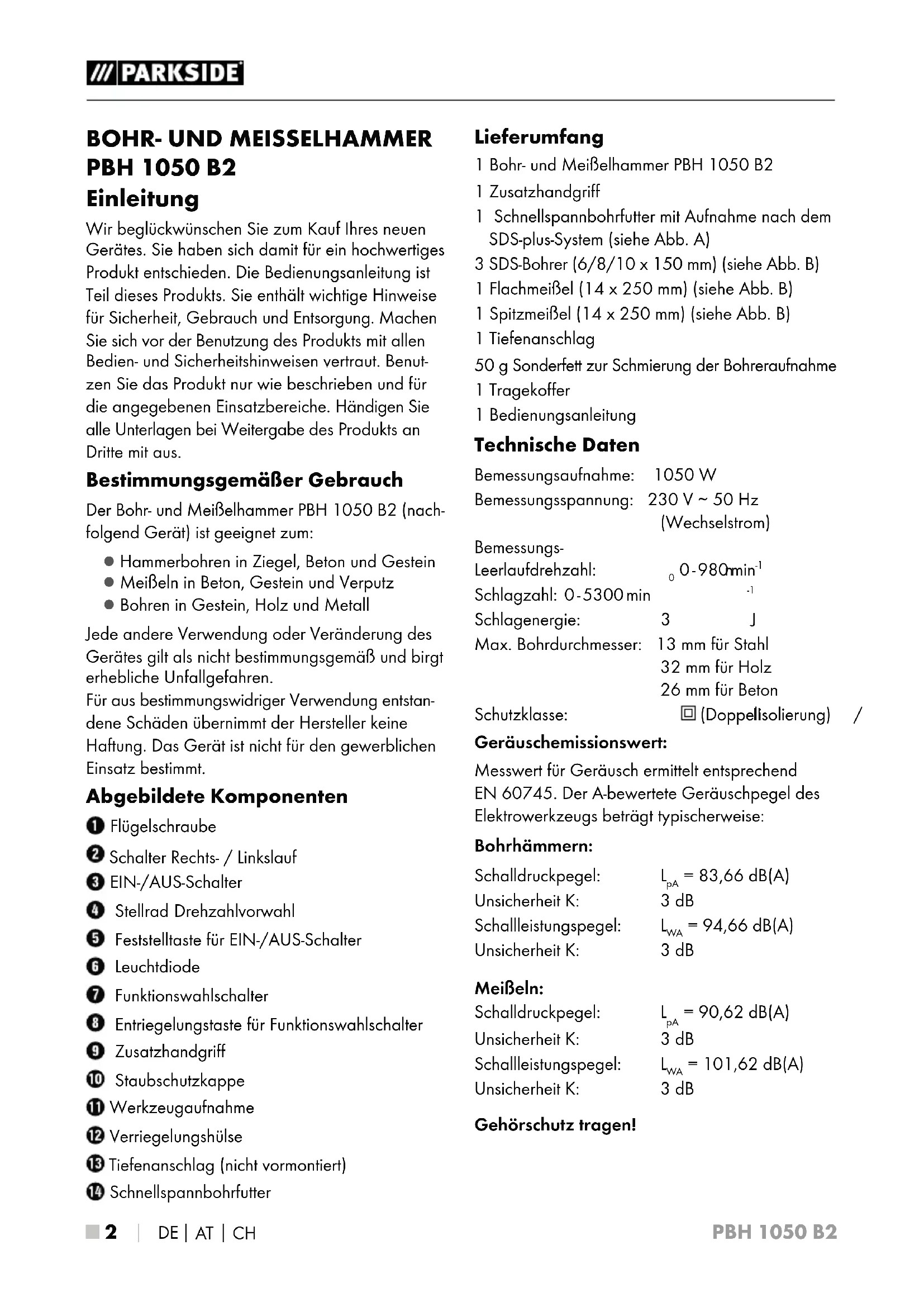

BOHR- UND MEISSELHAMMER PBH 1050 B2

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieseres Produkts. Sie enthalt wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzten Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Handigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäßer Gebrauch

Der Bohr- und Meißelhammer PBH 1050 B2 (nachfolgend Gerä) ist geeignet zum:

• Hammerbohren in Ziegel, Beton und Gestein
  MeiBeln in Beton, Gestein und Verputz
• Bohren in Gestein, Holz und Metall

Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren.

Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.

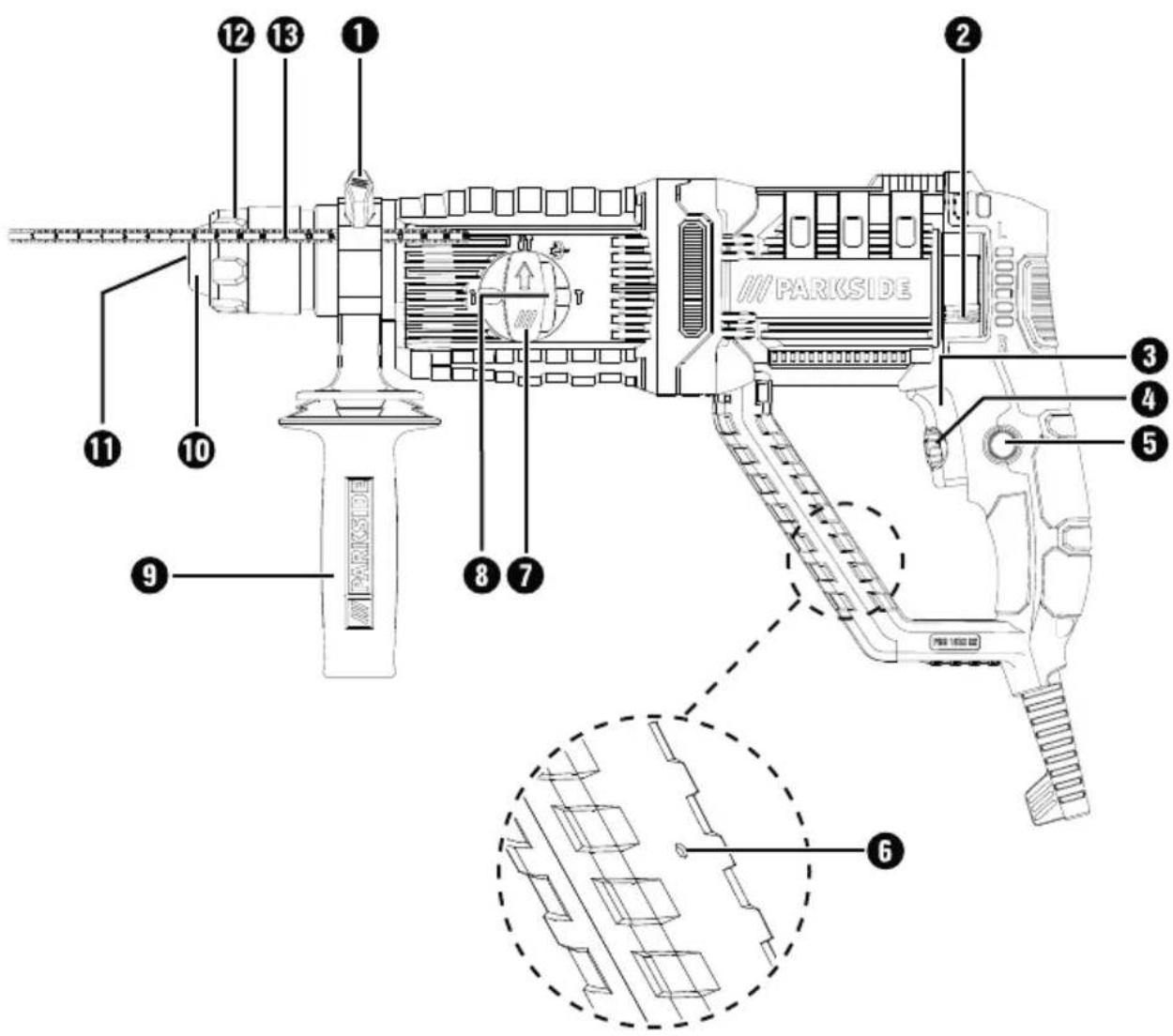

Abgebildete Komponenten

Flugelschraube
Schalter Rechts-/ Linklauf
EIN-/AUS-Schalter
4 Stellrad Drehzahlvorwahr
Feststelltaste für EIN-/AUS-Schalter
6 Leuchtdiode
Funktionswahlschalter
8 Entriegelungstaste für Funktionswahlschalter
Zusatzhandgriff
Staubschutzkappe
10 Werkzeugaufnahme
12 Verriegelungshülse
Tiefenanschlag (nicht vormontiert)
16 Schnellspannbohrfutter

Lieferumfang

1 Bohr- und Meißelhammer PBH 1050 B2
1Zusatzhandgriff

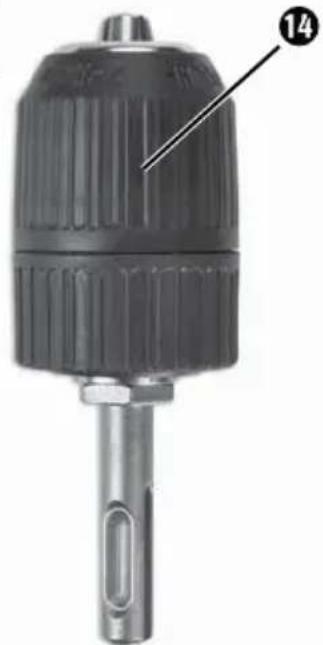

1 Schnellspannbohrfutter mit Aufnahme nach dem SDS-plus-System (siehe Abb. A)

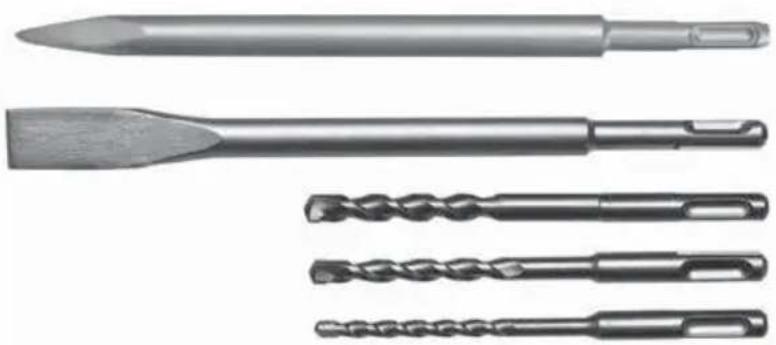

3 SDS-Bohrer (6 / 8 / 10× 150mm) (siehe Abb.B)
1 FlachmeiBel ( 14× 250mm ) (siehe Abb.B)
1 SpitzmeiBel ( 14× 250mm ) (siehe Abb. B)
1 Tiefenanschlag

50 g Sonderfett zur Schmierung der Bohreraufnahme
1 Tragekoffer
1 Bedienungsanleitung

Technische Daten

Bemessungsaufnahme: 1050 W

Bemessungsspannung: 230V 50Hz (Wechselstrom)

Bemessungs

Leerlaufdrehzahl: 0-980min

Schlagzahl: 0-5300 min

Schlagenergie: 3

Max. Bohrdurchmesser: 13 mm für Stahl

32 mm für Holz

26 mm für Beton

Schutzklasse: (Doppelsolierung) /

Gerauschemissionswert:

Messwert für Geräusch ermittelt entsprechend EN 60745. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise:

Bohrhammern:

Schalldruckpegel: L_pA = 83,66 ~dB(A)

Unsicherheit K: 3 dB

Schalleistungspegel: L_WA = 94,66 ~dB(A)

Unsicherheit K: 3 dB

MeiBeln:

Schalldruckpegel: L_pA = 90,62 dB(A)

Unsicherheit K: 3 dB

Schalleistungspegel: L_WA = 101,62 ~dB(A)

Unsicherheit K: 3 dB

Gehorschutzragen!

Schwingungsgesamtwert:

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745:

Bohrhammern in

$$ \text {B e t o n :} a _ {h (H D)} = 8, 5 2 7 \mathrm {m} / \mathrm {s} ^ {2}, K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} $$

$$ M e i B e l n: a _ {h (C H e q)} = 1 1, 2 9 3 m / s ^ {2}, K = 1, 5 m / s ^ {2} $$

HINWEIS

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

WARNING!

Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fälle über dem in diesen Anweisungen angegebenen Wert liegen.

Die Schwingungsbelastung konnte unterschätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird. Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beisielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigten (beispielweise Zeiten, in denen das Elektrowerkzeug abgeschalte ist, und solche, in denen eszar eingeschalte ist, aber ohne Belastung lauft).

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNING!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1. Arbeitsplatz-Sicherheit

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche konnen zu Unfallen führen.
b) Arbeitsen Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuge. mus in die Steckdose passen.Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeberdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie stets aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mude sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewisern Sie sich, dass das Elektrowerkzeug ausgeschelt ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät bereits eingeschiedt an die Stromversorgung anschließen, kann dies zu Unfallen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und-auffangeinrichtungen montiert werden konnen, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4. Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, dass sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfern den Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehor, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5. Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifizierten Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

Gerätespezifische Sicherheitshinweise für Bohrämmer

Tragen Sie Gehorschutz. Die Einwirkung von Larm kann Gehorverlust bewirken.

■ Benutzen Sie mit dem Gerät gelieferten Zusatzhandgriff. Der Verlust der Kontrolle kann zu Verletzungen führen.
Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführren, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräte teile unter Spannung setzen und zu einem elektrischen Schlag führen.

Tragen Sie eine Staubschutzmaske.

WARNUNG! GIFTIGE STÄUBE!

Das Bearbeiten von schädlichen / giftigen Stäuben stellen eine Gesundheitsgeführung für die Bedienperson oder in der Nähe befindliche Personen dar.

ACHTUNG LEITUNGEN! GEFAHR!

Vergewissern Sie sich, dass Sie nicht auf Strom, Gas- oder Wasserleitungen stoßen, wenn Sie mit dem Elektrowerkzeug arbeiten. Prufen Sie ggf. mit einem Leitungssucher, bevor Sie in eine Wand bohren bzw. diese aufschnitten.

Restrisiken

Auch wenn Sie these Elektrowerkzeug vorschrifsmäßig bedieren, bleiben immer Restrisiken bestehen. Folgende Gefahren konnen im Zusammenhang mit der Bauweise und Ausführung these Elektrowerkzeugs auftreten:

1. Lungenschäden, falls keine geeignete Staubschutzmaske getragen wird.
2. Gehorschaden, falls kein geeigneter Gehorschutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-Schwungungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

WARNUNG!

Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringn, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor die Maschine bedient wird.

Originalzubehör/-zusatzgeräte

■ Benutzen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung angegeben sind bzw. deren Aufnahme mit dem Gerät kompatibel ist.

Inbetriebnahme

Zusatzhandgriff

HINWEIS

Aus Sicherheitsgründen führen Sie diese Gerät nur mit montiertem Zusammenhang griff 9 verwenden.
Das Gerät ist mit einer Leuchtdiode ausgestattet. Diese leuchtet rot, sobald das Gerät an das Stromnetz angeschlossen wird. So signalisiert sie, dass das Gerät unter Spannung stehen und dass es sich bei Betätigungs des EIN-/AUS-Schalters 3 ofort einschaltet.

Die Greifposition des Zusammenhanggriffe kann verändert werden. Drehen Sie die Flügel-schraube 1ntgegen dem Uhrzeigersinn und schwenken Sie den Zusammenhanggriff die gewünschte Position.
Danach drehen Sie die Flugelschraube ① wieder fest.

Tiefenanschlag

Öffnen Sie die Flügelschraube1.
Setzen Sie den Tiefenanschlag in den Zusatzhandgriff ein.
Achten Sie darauf, dass die Zahlung am Tiefenanschlag 13 nach oben und unter zeigt.
Ziehen Sie den Tiefenanschlag so welt hersus, dass der Abstand zwischen der Spitze des Bohrers und der Spitze des Tiefenanschlags der gewündten Bohrtiefe entspricht.
Drehen Sie die Flügelschraube wieder fest.

Werkzeuge einsetzen / entnahme

WARNING!

Schalten Sie vor allen Arbeiten am Gerät das Gerät aus undziehen Sie den Netzstecker.

Werkzeug einsetzen:

Fetten Sie vor dem Einsetzen des Werkzeugs die Werkzeugaufnahme leicht ein.
Ziehen Sie zum Einsetzen die Verriegelungshülse nach hinten und setzen Sie das Werkzeug ein.
Lassen Sie die Verriegelungshüls2 los. Dadurch wird die Werkzeugaufnahme 1 verriegelt. Überprüfen Sie durch Ziehen des Werkzeugs die einwandfrei Verriegelung. Das Werkzeug hat systembedingt ein radiales Spiel.

Werkzeug entnehmer:

Ziehen Sie zum Entnehmen des Werkzeugs die Verriegelungshülse 12 nach halten.

Schnellspannbohrfutter fur Rund-schaftbohrer

WARNING!

Benutzen Sie das Schnellspannbohrfutter nicht im Hammerbohr- oder MeiBelbetrieb!
Stellen Sie den Funktionswahlschalte auf das Bohrersymbol.

Schnellspannbohrfutter für Rundschafftbohrereinsetzen:

Ziehen Sie zum Einsetzen des Schnellspannbohrfutters (siehe auch Abb. A) die Verriegelungshülse nach hinten. Setzen Sie das Schnellspannbohrfutter ein.
Lassen Sie die Verriegelungshüls los. Dadurch wird die Werkzeugaaufnahme verriegelt. Überprüfen Sie durch Ziehen des Werkzeugs die einwandfrei Verriegelung.

Schnellspannbohrfutter für Rundschaffbohrer entnahmen:

Ziehen Sie zum Entnahmen des Schnellspannbohrfutters die Verriegelungshülseachhinten und entnahmen Sie das Schnellspannbohrfutter 14

Bedienung

Betriebsart wahlen

Funktionswahlschalter:

Drücken und halten Sie die Entriegelungstaf des Funktionswahlschalters 7. Drehen Sie den Funktionswahlschalter 7 so, dass die gewünschte Symbolik an der Pfeil-Markierung einrastet:

Funktion Symbol
Bohren/Schrauben
Hammerbohren
MeiBeln
MeiBelposition-Verstellung

MeiBelpositionverstellen:

Sie konnen mit dieser Funktion das Werkzeug für den Meißelvorgang in die erforderliche Position drehen.

Drehen Sie den Funktionswahlschalte in die Position
Drehen Sie das Werkzeug in der Werkzeugaufnahme in die erforderliche Position.
Drehen Sie für den Meißelvorgang den

Funktionswahlschalter 7 in die Position T

Drehrichtung auswahlen

Wahlen Sie die Drehrichtigung durch Verstellen des Schalters Rechts-/ Linkslauf 2

WARNING!

Die Benutzung/Verstellung des Schalters Rechts-/Linkslauf 2 darf nur bei Stillstand des Gerätes erfolgen.

Ein- und ausschalten

Gerä einschalten:

Drucken Sie den EIN-/AUS-Schalte3.

Gerätausschalten:

Lassen Sie den EIN-/AUS-Schalte 3 los.

Dauerbetrieb einschalten:

Drucken Sie den EIN-/ AUS-Schalte 3. Stellen Sie ihn im gedrückten Zustand mit der Feststelltaste fur EIN-/ AUS-Schalter 5est.

Dauerbetrieb ausschalten:

Drucken Sie den EIN-/ AUS-Schalte und halten Sie ihn wieder los.

Drehzahl vorwahlen

Mit dem Stellrad zur Drehzahlvorwahr 4onnen Sie die Drehzahl vorwahlen. Stufe A (niedrige Drehzahl) bis Stufe F (hohe Drehzahl). Welche Drehzahl die geeignete ist, hangt vom bearbeitenden Werkstoff ab. Ermitteln Sie die richtige Einstellung durch einen praktischen Test:

Stufe D - F: hohe Drehzahl: zum Hammerbohren/MeiBeln in Beton oder Stein.
Stufe A - C: niedrige Drehzahl: zum Bohren in Stahl oder Holz.

HINWEIS

Die Eingestellte Drehzahl wird nur im Dauerbetrieb erreicht.

Wartung und Reinigung

WARNING!

VERLETZUNGSGEPAHR!

Schalten Sie vor allen Arbeiten am Gerät das Gerät aus undziehen Sie den Netzstecker.

Es dürfen keine Flüssigkeiten in das Innere des Gerätes gelangen.
■ Verwenden Sie zum Reinigen des Gehäuses ein trockenes Tuch.
Säubern Sie regelmäßig die Werkzeugaufnahme 11:

VORSICHT! VORSPANNUNG!

Ziehen Sie dazu die Verriegelungshülse2 nach hinten undziehen Sie die Staubschutzkappe 10 von der Werkzeugaufnahme 11 ab.
Fetten Sie vor dem Einsetzen des Werkzeugs die Werkzeugaufnahme 1 leicht ein.

WARNING!

Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies vom Hersteller oder seinem Vertreter auszufahren, um Sicherheitsgeführungen zu vermeiden.

HINWEIS

Nicht aufgeführte Ersatzteile (wie z. B.

Kohlebürsten, Schalter) können Sie über unsere Callcenter bestellen.

Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die ortlichen Recyclingstellen entsorgen können.

in den Hausmull!

Gemäß Europäischer Richtlinie 2012/19/EU mussen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfolhen Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Garantie der

Kompernaβ Handels GmbH

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf these Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln thesees Produktstehen ihren gegen den Verkäuer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnnt mit dem Kaufdatum.itte bewahren Sie den Original-Kassenbon gut auf.
These Unterlage wird als Nachweis fur den Kauf benotigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum thesese Produkte ein Material-oder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - fur Sie kosten los repariert oder ersetzt. These Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschreiben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen(sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfällig produziert und vor Auslieferung gewissenhaft geprüft. Die Garantieleistung gilt für Materialoder Fabrikationsfehler. These Garantie erstreckt sich nicht auf Produkte teile, die normaler Abnutzung ausgesetzt sind und darauf als Verschleibe teile angehen werden konnen oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus, Backformen oder Teile die aus Glas gefertigt sind. These Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäß Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen/genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbrächlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung ihres Anliegens zu gewährleisten, folgen Sieitte den folgenden Hinweisen:

■Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B.IAN 12345) als Nachweis für den Kauf bereit.
Die Artikelnummer entnahmen Sieitte dem Typenschild,einer Gravur,auf dem Titelblatt ihrer Anleitung (unter links) oder als Aufkleber auf der Rück-oder Unterseite.
Sollten Funktionsehler oder sonstige Mängel auftreten, Kontaktieren Sie zunachst die nachfol-gend benannte Serviceabteilung Telefonisch oder per E-Mail.
Ein als defekt erfasstes Produkt konnen Sie dann unter Begebung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden.

HINWEIS

Bei Parkside und Florabest Werkzeugensenden Sieitte ausschlieBlich den defekten Artikel ohne Zubehor (z. B. Akku, Aufbewah-rungskoffer, Montagewerkzeuge, etc) ein.

Auf www.lidl-service.com konnen Sie diese und weitere Handbucher, Produktvideoe und Software herunterlagen.

Service

WARNUNG!

• Lassen Sie ihre Geräte von der Servicestelle oder einer Elektrofachkraft und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
  Lassen Sie den Austausch des Steckers oder der Netzleitung immer vom Hersteller des Gerätes oder seinem Kundendienst ausführten. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

DE Service Deutschland

Tel.: [phone] (Kostenfrei aus dem dt. Festnetz/Mobilfunknetz)

E-Mail: [e-mail]

AT Service Österreich

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

CH Service Schweiz

Tel.: [phone] (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 295939

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunachst die benannte Servicestelle.

Original-Konformitätserklärung

Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21, DE - 44867 BOCHUM, Deutschland, erklärern hiermit, dass diese Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:

Maschinenrichtlinie (2006/42/EG)

Elektromagnetische Verträglichkeit

(2014/30/EU)

RoHS Richtlinie (2011/65/EU)

• Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärungträgt der Hersteller. Der offen beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Angewandte harmonisierte Normen:

EN 60745-1:2009+A11

EN 60745-2-6:2010

EN55014-1:2006+A1+A2

EN 55014-2:2015

EN 61000-3-2:2014

EN 61000-3-3:2013

Typbezeichnung der Maschine:

Bohr- und MeiBelhammer PBH 1050 B2

Herstellungsjahr: 11-2017

Seriennummer: IAN 295939

Bochum, 03.11.2017

CE

Semi Uguzlu

• Qualitätsmanager -

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.

Contents

Introduction 12

Kompernass Handels GmbH warranty

Dear Customer,

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 295939

Importateur

KLOP- EN BEITELBOOR PBH 1050 B2

Inleiding

1 platte beitel ( 14× 250mm ) (zie afb. B)

1 puntbitel ( 14× 250mm ) (zie afb. B)

1 diepteaanslag

Beschermingsklasse: (dd)bbel

geisoleerd)

2. Elektrische verilgheit

3. Veiligkeit van Personen

Boor of beitel uitenemen:

Kompernaβ Handels GmbH LETSELGEVAAR!

Geachte klant,

Tel.: [phone] (0,10 EUR/Min.)

E-Mail: [e-mail]

BE Service Belgie

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 295939

Importeur

Boor-en beitelhamer PBH 1050 B2
