BEDIENUNGSANLEITUNG FAAS 10.8 A2 FLORABEST

AKKU-ASTSÄGE FAAS 10.8 A2

DE AT CH

AKKU-ASTSÄGE

Bedierungs- und Sicherheitshinweise

Original betriebsanleitung

IT CH

SEGhETTo riCariCabile dA GiArdino

Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

FR CH

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 5

Bestimmungsgemäß Gerbrauch. 6
Ausstattung . 6
Lieberumfang . 6
Technische Daten.. 6

Allgemeine Sicherheitseinweise für Elektrowerkzeuge

1. Arbeitsplatz-Sicherheit.. 7
2. Elektrische Sicherheit.. 7
3. Sicherheit von Personen . 8
4. Verwendung und Behandlung des Elektrowerkzeugs.. 8
5. Verwendung und Behandlung des Akkuwerkzeugs.. 9
6. Service.. 9

Gerätespezifische Sicherheitshinweise für Säbelsägen. 9

Sicherheitshinweise für Ladegeräte.

Arbeitshinweise zum Sagen

Originalzubehor/-zusatzgeräte .Seite 11
Informationen zu Sageblättern. 11

Vor der Inbetriebnahme

Akku-Pack entnehmen / laden / einsetzen . 11
Akkuzustand prufen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Haltebügel einsetzen/entnehmen.
Sageblatt montieren/wechseln.

Inbetriebnahme

Ein- und ausschalten. 12
Sagemethoden . 12

Wartung und Reinigung . 12

Service . 13

Garantie . 13

Entsorgung. 13

Original-EG-Konformitätserklärung/Hersteller

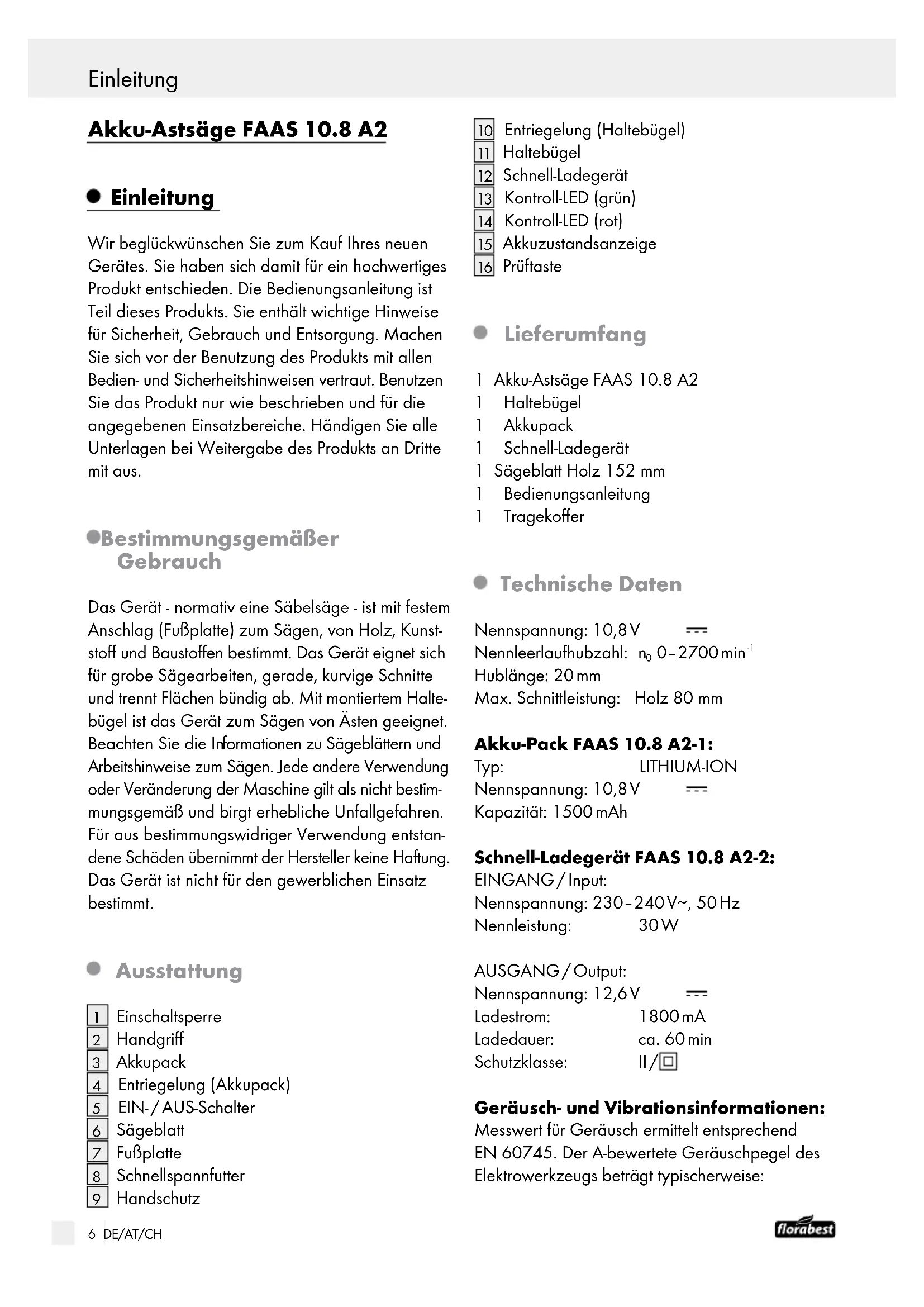

Akku-Astsäge FAAS 10.8 A2

- Einleitung

Wir beglückwünschen Sie zum Kauf ihrer neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil deses Produkte. Sie enthalt wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Handigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäßer Gebrauch

Das Gerät - normativ eine Säbelsäge - ist mit festem Anschlag (Fußplatte) zum Sägen, von Holz, Kunststoff und Baustoffen bestimmt. Das Gerät eignet sich für grobe Sägerarbeiten, gerade, kurvige Schnitte und trennt Flächen bündig ab. Mit montiertem Haltebügel ist das Gerät zum Sägen von Ästen geeignet. Beachten Sie die Informationen zu Sägeblättern und Arbeitshinweise zum Sägen. Jede andere Verwendung oder Veränderung der Maschine gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.

Ausstattung

1 Einschalsperre
Handgriff
3 Akkupack
4 Entriebelung (Akkupack)
EIN-/AUS-Schalter
6 Sageblatt
7 FuBplatte
8 Schnellspannfutter
9 Handschutz

10 Entriegelung (Haltebügel)
11 Haltebügel
12 Schnell-Ladegerät
13 Kontroll-LED (grün)
14 Kontroll-LED (rot)
15 Akkuzustandsanzeige
16 Prufaste

- Lieferumfang

1 Akku-Astsäge FAAS 10.8 A2
1 Haltebügel
1 Akkupack
1 Schnell-Ladegerät
1 Sageblatt Holz 152 mm
1 Bedienungsanleitung
1 Tragekoffer

- Technische Daten

Nennspannung: 10,8V

Nennleerlaufhubzahl: _00 - 2700^-1

Hublänge: 20 mm

Max. Schnittleistung: Holz 80 mm

Akku-Pack FAAS 10.8 A2-1:

Typ: LITHIUM-ION

Nennspannung:10,8V

Kapazität: 1500 mAh

Schnell-Ladegerät FAAS 10.8 A2-2:

EINGANG/Input:

Nennspannung: 230 - 240V 50Hz

Nennleistung: 30W

AUSGANG/Output:

Nennspannung: 12,6V

Ladestrom: 1800mA

Ladedauer: ca. 60 min

Schutzklasse: II/回

Gerausch- und Vibrationsinformationen:

Messwert für Geräusch ermittelt entsprechend

EN 60745. Der A-bewertete Gerauschpegel des

Elektrowerkzeugs beträgt typischerweise:

Schalldruckpegel: 79 dB(A)
Schalleistungspegel: 90 dB(A)
Unsicherheit K: 3 dB

Gehorschutzragen!

Schwingungsemissionswerte:

Schwingungsemissionswert (beim Schneiden von Holzplatten): a_h,B = 6,6 m/s^2

Schwingungsemissionswert (beim Schneiden von Holzbalken): a_h, W_B = 12.6 m/s^2

Unsicherheit K = 1,5m / s^2

A WARNUNG! Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden. Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fälle über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung konnte untersätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird.

Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beisipelhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus sind zu berücksichtigten (beispelsweise Zeiten, in denen das Elektrowerkzeug abgeschelt ist, und solche, in denen es bereits eingeschelt ist, aber ohne Belastung lauft).

Allgemeine Sicherheitseinweise für Elektrowerkzeuge

A WARNUNG! Lesen Sie alle Sicherheitsinweise und Anweisungen.

Versäumnisse bei der Einhaltung der Sicherheitsin-weise und Anweisungen können elektrischen Schlag, Brand und / oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf!

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1. Arbeitsplatz-Sicherheit

a) Halten Sie ihren Arbeitsbereich sauber und gut beleucht. Unordnung und unbeuchte Arbeitsbereiche können zu Unfallen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c] Halten Sie Kinder und andere Personen während der Benutzung des Elektro-werkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges (bzw. Netzteils) muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Re-gen oder Nasse fern. Das Eindringen von

Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie stets aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringt das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschelt ist, bevor Sie es an die Stromversor

gung und / oder den Akku anschlieben, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät bereits eingeschaltet an die Stromversorgung anschlieben, kann dies zu Unfallen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden konnen, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern

4. Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dafür bestimme Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und)sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschaltenlässt, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steck-dose und / oder entfernen Sie den Akku, bevor Sie Geräteinstellungen

vornehmen, Zubehrteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektrowerk-zeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerk-zeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob beweg- liche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehor, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5. Verwendung und Behandlung des Akkuwerkzeugs

a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
b) Verwenden Sie nur die dafür vorgesehen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgebung führen.

c] Halten Sie den nicht benutzten Akku fern von Buroklammern, Münzen, Schlüsseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen konnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspulen. Wenn die Flüssigkeit in die Augen kommt,nehmen Sie zusätzlich arztliche Hilfe in Anspruch.Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

VORSICHT! EXPLOSIONSGEFAHR! Laden Sie nichtaufladbare Batterien niemals auf.
Schützen Sie den Akku vor Hitze, z.B. auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit. Es besteht Explosionsgefahr.

6. Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren.

Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

Gerätespezifische Sicherheitshinweise für Säbelsägen

Um Verletzungs- und Brandgefahr sowie Gesundheitsgeführungen zu vermeiden:

Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführren, bei denen das Einsatzwerkzeug verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung

kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspären, oderziehen Sie die örtliche Versorgungsgesellschaft hinzu.
Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung.
Halten Sie die Hande vom Sägebereich fern. Greifen Sie nicht unter das Werkstück. Bei Kontakt mit dem Sägeblatt besteht Verletzungsgefahr.
Halten Sie die Hande von der Hubstange und dem Schnellspannffutter fern. Bei Kontakt mit den Bauteilen besteht Quetschungsgefahr.
Führer Sie das Elektrowerkzeug nur eingeschaltet gegen das Werkstück. Es besteht sonst die Gefahr eines Rückschlages, wenn sich das Einsatzwerkzeug im Werkstück verhakt.
Achten Sie daraufuf, dass die Führungs- platte beim Sagen ohne Haltebügel immer am Werkstück anliegt. Das Sageblatt kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen.
Schalten Sie nach Beendigung des Arbeitsvorgangs das Elektrowerkzeug aus undziehen Sie das Sägeblatt erst dann aus dem Schnitt, wenn thesez zum Stillstand gekommen ist. So vermeiden Sie einen Rückschlag und konnen das Elektrowerkzeug sichereblegen.
Verwenden Sie nur unbeschädigte, einwandfrei Sägeblätter. Verbogene oder unscharfe Sägeblätter können brechen, den Schnitt negativ beeinflussen oder einen Rückschlag verursachen.
Bremsen Sie das Sägeblatt nach dem Ausschalten nicht durch seitliches Gegendrücken ab. Das Sägeblatt kann beschädigt werden, brechen oder einen Rückschlag verursachen.
Spannen Sie das Material gut fest. Stützen Sie das Werkstück nicht mit der Hand oder dem Fuß ab. Berühren Sie

keine Gegenstände oder den Erdboden mit der laufenden Säge. Es besteht Rückschlaggefahr.

Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist Sicherer gehalten als mit ihrer Hand.
Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevorsie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen.

Blockieren Sie vor allen Arbeiten am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel, etc.) sowie bei dessen Transport und Aufbewährung den Ein-/Ausschalter in ausgeschalteter Position. Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr.

Schützen Sie das Elektrowerkzeug vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit. Es besteht Explosionsgefahr.
Tragen Sie beim Gebrauch des Gerätes die Staubschutzmaske.

Sicherheitshinweise für Ladegerate

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die darauf resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speilen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Das Ladegerät ist nur für den Betrieb im Innebereich geeignet.

A WArnLNG! das Gerät

nicht mit beschädigtem Kabel, Netzkabel oder Netzstecker. Beschädigte Netzkabel bedeuten Lebensgefahr durch elektrischen Schlag.

- Arbeitshinweise zum Sagen

Prufen Sie das zubearbeitende Material auf Fremdkörper wie Nagel, Schrauben etc. und entfernen Sie diese.
Schalten Sie das Gerät sofort aus, wenn das Sägeblatt verklemmt. Spreizen Sie den bereits gesögten Spalt mit einem geeigneten Werkzeug undziehen Sie die Säbelsäge heraus.
Sagen Sie das Material mit gleichmäßigem Vorschub.

• Originalzubehör/-zusatzgeräte
  Benutzen Sie nur Zubehör, das in der Gebrauchsanweisung angegeben ist.

Der Gebrauch anderer als in der Bedienungsanleitung empfohlener Einsatzwerkzeuge oder anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

Informationen zu Sageblättern

Sie konnen jedem Sägeblatt verwenden, vorausgesetzt, es ist mit der passenden Aufnahme - 12 (12,7 mm) Universalschaft versehen. Es sind für jeder Einsatzzweck ihrer Säbelsäge optimierte Sägeblätter in verschiedene den langen im Handel erhältlich.

Hinweis: TPI = teeth per inch = die Anzahl der Zähne je 2,54 cm

VorderInbetriebnahme

Akku-Pack entnahmen/ laden/einsetzen

Hinweis: Der Akku wird teilgeladen ausgeliefert. Laden Sie den Akku vor der Inbetriebnahme auf. Sie konnen den Li-lonen-Akku jederzeit aufladen, ohne die Lebensdauer zu verkurzen. Eine Unterbrechung des Ladevorgangs schädigt den Akku nicht.

1. Zur Entnahme des Akku-Packs 3 drucken Sie die Entriegelungstaten 4 undziehen den Akku-Pack 3 aus dem Gerät.

2. Stecken Sie den Akku-Pack 3 in das Schnell-Ladegerät 12.

3. Stecken Sie den Netzstecker in die Steckdose. Die Kontroll-LED 14 leuchtet rot.
4. Die grüne Kontroll-LED 13 signalisiert Ihnen, dass der Ladevorgang abgeschlossen und der Akku-Pack 3 einsatzbereit ist.
5. Schieben Sie den Akku-Pack [3] in das Gerät ein.

- Akkuzustand prüfen

Drücken Sie zum Prufen des Akkuzustands die Prüfftaste [16] (siehe Abb. A).

Der Zustand bzw. die Restleistung wird in der Akkuzustandsanzeige 15 wie folgt angezeigt: ROT/ORANGE/GRUN = maximale Ladung/ Leistung

ROT/ORANGE = mittlere Ladung/Leistung ROT schwache Ladung-Akku aufladen

Haltebügel einsetzen/ entnahme

Hinweis: Das Einsetzen / Entnehmen des Haltebü-gels [1] ist bei montiertem Sageblatt nicht möglich.

Haltebügel einsetzen (siehe Abb. B-D):

Drucken Sie die Entriegelungstaste.
chaben Sie den Haltebügel über die Führungen der Fußplatte in das Gerät.
Arretieren Sie die Entriegelungstaste.

Haltebügel entnehmen:

Drücken Sie die Entriegelung undziehen Sie den Haltebugel 11 nach vorne aus der Führung.

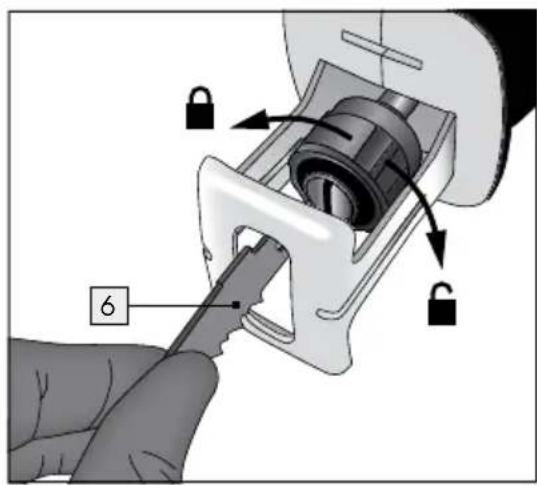

Sageblatt montieren/wechseln

Tragen Sie beim Einsetzen / Wechsel des Sageblattes Schutzhandschuhe.

Drehen Sie das Schnellspannffvollständig in Pfeilrichtung und halten Sie es gedreht.
Drücken Sie das benöfigte Sageblatt bis zum Anschlag in das Schnellspannfutter 8.

ACHTUNG! Die Zähne des Sögeblatt\$6\ müssen damit nach unter zeigen!

Lassen Sie das Schnellspannfutter los, es muss in seine Ausgangsposition zurückkehren. Das Sageblatt ist nun verriegelt.

Inbetriebnahme

Ein- und ausschalten

Einschalten:

Drucken Sie die Einschalspe. Drucken Sie den EIN-/AUS-Schalt

Ausschalten:

Lassen Sie den EIN-/AUS-Schalter 5 wieder los.

Sagemethoden

A) Arbeiten ohne Haltebügel (siehe Abb. E):

Bei groBeren Astdurchmessern oder Sagen, von Holz, Kunststoff und Baustoffen arbeiten Sie OHNE Haltebugel. Das Sagestuck muss an der FuBplatte anliegen. Bewegen Sie die Sage bei runden Werkstucken im Wiegeschnitt.

A1) Bündig sagen:

Mit flexiblen Sägeblättern, entsprechende Länge vorausgesetzt, können Sie hervorstehende Werkstücke wie z. B. Rohre unmittelbar an der Wand absagen.

1. Legen Sie das Sägeblatt direkt an der Wand an.
2. Biegen Sie es durch seitlichen Druck auf die Säbelsäge so, dass die Fußplatte 7 seitlich an der Wand anliegt.
3. Schalten Sie das Gerät ein und sagen Sie das Werkstück mit konstantem Druck ab.

A2) Tauchsagen (siehe Abb. F):

VORSICHT! RÜCKSCHLAGGEFAHRI!

Tauschschnitte dürfen nur in weichen Werkstoffen (Holz o.ä.) durchgeführt werden.

1. Setzen Sie die Sabelsäge mit der Unterkante der Fußplatte auf das Werkstück auf. Schalten Sie das Gerät ein.
2. Kippen Sie die Säbelsäge nach vorn und tauchen mit dem Sägeblatt in das Werkstück ein.
3. Stellen Sie die Säbelsäge senkrecht und sagen Sie weiter entlang der Schnittlinie.

B) Arbeiten mit Haltebügel (siehe Abb. G):

Bewegen Sie die Säge mit leichtem Druck nach unten.

Wartung und Reinigung

Ziehen Sie vor allen Reinigungsrarbeiten den Netzstecker aus der Steckdose und entnahme. Sie den Akku-Pack 3.
Entfernen Sie vor allen Arbeiten am Elektrowerkzeug stets das Sageblatt.
Halten Sie das Gerät und die Lüftungsschlitze stets sauber. Bei verstopfen Lüftungsschlizen droht eine Überhitzung und / oder eine Beschädigung des Gerätes.
Reinigen Sie das Gerät nach Abschluss der Arbeit.
Es durren keine Flüssigkeiten in das Innere des Gerätes gelangen. Verwenden Sie zum Reinigen des Gehäuses ein Tuch. Verwenden Sie niemals Benzin, Lösungsmittel oder Reiniger, die Kunststoff angreifen.
Reinigen Sie die Sägeblattaufnahme ggf. mit einem Pinsel oder durch Ausblasen mit Druckluft.
Soll ein Lithium-Ionen-Akku langere Zeit gelagert werden, muss regelmäßig der Ladezustand

kontrolliert werden. Der optimale Ladezustand liegt zwischen 50% und 80% . Das optimale Lagerungsklima ist kuhl und trocken.

Service

A Warenhisehre Ge rate nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repa- rieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Hinweis: Nicht aufgeführte Ersatzteile (wie z.B. Kohlebürsten, Schalter) können Sie über unsere Callcenter bestellen.

Garantie

Sie erhalten auf these Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.itte bewahren Sie den Kassenbon als Nachweis für den Kauf auf.itte setzen Sie sich im Garantiefall mit ihrer Servicestelle Telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung ihrer Ware gewährleistet werden.

Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Transportschäden, Verschleibeile oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist ledigious für den privaten und nicht für den gewerblichen Gebrauch bestimmt.

Bei missbrauchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihr gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.

Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel mussen sofort nach dem Auspacken

gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

DE
Service Deutschland
Tel.: [phone]
E-Mail: [e-mail]
IAN 109793

AT
Service Österreich
Tel.: [phone]
(0,15 EUR/Min.)
E-Mail: [e-mail]

IAN 109793

CH
Service Schweiz
Tel.:[phone]
(0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 109793

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die ortlichen Recyclingstellen entsorgen konnen.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Geben Sie das Gerät über die angebotenen Sammeleinrichtungen zusück.

Werfen Sie Akkus nicht in den Hausmüll!

Defekte oder verbrauchte Akkus müssen gemäß Richtlinie 2006/66/EC recyclelt werden. Geben Sie Akku-Pack und / oder das Gerät über die angebotenen Sammeleinrichtungen darüber.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfassten Sie bei ihrer Gemeinde- oder Stadtverwaltung.

- Original-EG-Konformitätserklä-rung/Hersteller (€

Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTRASSE 21, 44867 BOCHUM, DEUTSCHLAND, erklaren hiermit, dass diesen Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:

Maschinenrichtlinie (2006/42/EC)

EG-Niederspannungsrichtlinie (2006/95/EC)

Elektromagnetische Verträglichkeit (2004/108/EC)

RoHS Richtlinie (2011/65/EU)

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung tragt der Hersteller. Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011 / 65 / EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

angewandte harmonisierte Normen

EN 60745-1/A11:2010

EN 60745-2-11:2010

EN 62233:2008

EN 60335-1/A11:2014

EN 60335-2-29/A2:2010

EN 55014-1/A2:2011

EN 55014-2/A2:2008

EN 61000-3-2/A2:2009

EN 61000-3-3:2013

Typ / Gerätebezeichnung:

Akku-Astsäge FAAS 10.8 A2

Herstellungsjahr: 03-2015 Seriennummer: IAN 109793

Bochum, 31.03.2015

Semi Uguzlu

• Qualitätsmanager -

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.

Introduction

Stand der Informationen - Version des informations
