Sehr geehrte Kundin, sehr geehrter Kunde, Der Name Leica steht weltweit für hochste Qualität, feinmechanische Prazision bei äußerster Zuverlösigkeit und länger Lebensdauer. Wir wünschen Ohnen viel Freude und Erfolg mit ihrer neuen Leica Ultravid Kompakt-Fernglas.

Damit Sie es richtig einsetzen konnen, empfehlen wir Ihnen, zunachst diese Anleitung zu lessen.

Lieferumfang

-Fernglas
- Tragriemen
-2 Okularschutzdeckel
-Bereitschaftstasche
- Anleitung
- Garantiekarte
- Prüfzertifikat

Bezeichnung der Teile

1. Okular-Augenmuscheln

Stellung a: herausgezogen für Beobachtung ohne Br

Stellung b: hereingeschoben für Beobachtung mit Brille

1. Fokussierungsring mit
   a. Dioptrienskala
2. Ösen für Tragriemen
3. Gelenkachsen zur Einstellung des Augenabstands
4. Fernglas-Objektive
5. Verbindungsbrücke
6. Drucktaste für Dioptrienausgleich

Inhaltsverzeichnis

Vorwort 1

Lieferumfang 1

Bezeichnung der Teile 1

Anbringen des Tragriemens und der Okular-Schutzdeckel 3

Einstellen der Augenmuscheln / Verwendung mit und ohne Brille 3

Einstellen des Augenabstands 3

Einstellen der Scharfe / Dioptrienausgleich 4

Pflege/Reinigung 5

Ersatzteile 5

Technische Daten. 6

Leica im Internet und Leica Akademie 7

Leica Infodienst. 7

Leica Kundendienst. 7

Warnhinweise

• Niemals mit dem Fernglas in die Sonne oder andere helle Lichtquellen blichen! Dies kann zu Augenverletzungen führen!
• Niemals während des Gehens durch das Fernglas blichen! Sie konnten Hindernisse übersehen!

Anbringen des Tragriemens und der Okular-Schutzdeckel

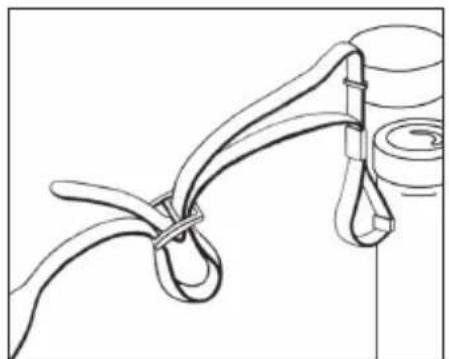

(Siehe auch Bild 1 auf hinterer Umschlagseite) Falls Sie die Okular-Schutzdeckel am Tragriemen befestigen möchten, muss dies zusammen mit dem Anbringen des Tragriemens am Fernglas erfolgen.

Einstellen der Augenmuscheln / Verwendung mit und ohne Brille

Die Okular-Augenmuscheln (1) sind verschiebbar. Für die Beobachtung ohne Brille (1a) sollen sie hereausbezogen-, für die Beobachtung mit Brille hereingeschoben werden (1b).

Einstellen des Augenabstands

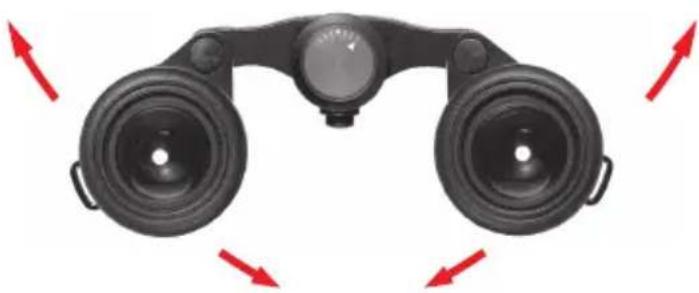

(Siehe auch Bild 2 auf hinterer Umschlagseite) Durch Drehen der Fernglas-Objektive (5) um die Gelenkachsen (4) wird der individuelle Augenabstand eingestellt. Rechts und linkes Sehfeld mussen damit zu einem kreisrunden Bild verschmelzen.

Einstellen der Schärfe / Dioptrienausgleich

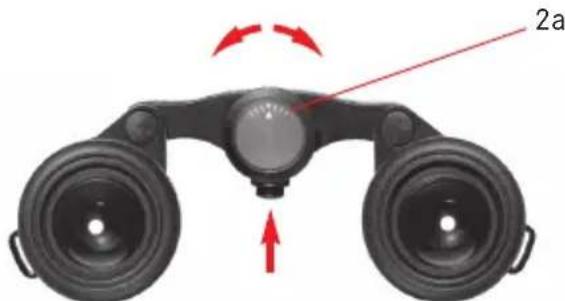

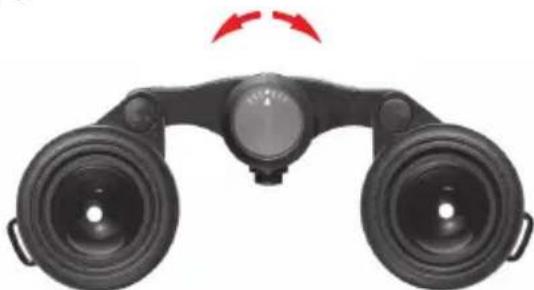

(Siehe auch Bilder 3a/b auf hinterer Umschlagseite)

Die Einstellung der Scharfe auf verschiedene welt entfernte Objekte erfolgt mit dem Fokussierungsring (2).

Zum Ausgleich individueller Fehlsichtigkeit für die Beobachtung ohne Brille wird zusammen die Drucktaste für den Dioptrienausgleich (7) verwendet.

1. Rechts Objektiv zuhalten oder rechts Auge schreiben.
2. Einen welt entfernten Beobachtungs-Punkt anvisieren.
3. Mit dem Fokussierungsring die beste Scharfe für das linke Auge einstellen.

4. Linkes Objektiv zuhalten oder linkes AugeschlieBen.

5. Drucktaste für den Dioptrienausgleich drücken und nun den gleichen Beobachtungs-Punkt mit dem Fokussierungsring auch für das rechte Auge scharf einstellen.

6. Durch beiden Objektive abwechselnd sehen und prufen, ob linkes und rechts Bild gleichzeitig scharf sind. Ansonsten die Schritte ab 1. wiederholen. Auf der Dioptrienskala (2a) kann anschließend der eingestellte Wert abgegeben werden.

Hinweise:

• Besteht keine Fehlsichtigkeit, oder wird mit Brille beobachtet, ist die Dioptrienskala auf 0 (*) zu stellen.
• Wenn mehrere Personen Ihr Leica Ultravid Kompakt-Fernglas benutzen, sollen Sie sich ihre persönliche Einstellung an den Dioptrienskala merken. So konnen Sie jederzeit schnell wieder ihren persönlichen Wert einstellen.

Pflege/Reinigung

Eine besondere Pflege Ihres Leica Ultravid Kompakt-Fernglases ist nicht notwendig. Grobe Schmutzteilchen, wie z.B. Sand, sollen mit einem Haarpinsel entfernt oder weggeblassen werden. Fingerabdrücke u.a. auf Objektiv- und Okularlinsen konnen mit einem weichen, sauberen Leder oder staubfrei Tuch abgewischt werden. Wasserflecken auf den Objektiv und Okularlinsen halten sich am einfachsten mit einem mit Wasser befeuchteten Tuch entfern.

Achtung: Üben Sie auch beim Abwischen stark verschmutzter Linsenoberflächen keine einen großen Druck aus. Die Vergütung istzarhoch-abriebfest, durch Sand oder Salzkristalle kann sie dennoch beschädigt werden.

Ersatzteile

Falls sie einmal Ersatzteile für Ihr Fernglas benötigten sollenen, wie z. B. Augenmuscheln oder den Tragriemen, wenden Sie sichitte an unseren Customer Service oder ihre Leica Landesvertretung. Die Adressen sind in der Garantiekarte aufgeführrt.

Technische Daten

LEICA ULTRAVID 8x20 BR / BL LEICA ULTRAVID 10x25 BR / BL

Vergroßerung 8x 10x
Objektivdurchmesser 20 mm 25 mm
Austrittspulle 2,5 mm 2,5mm
Dämmerungszahl 12,65 15,8
Sehfeld 110 m/1000 m 6,3°	90 m/1000 m 5,2°
Naheinstellgrenze (bei o Dioptr.)	ca. 2,2 m	ca. 3,2 m
Austrittspullen-Längsabstand	13,9 mm	13,7 mm
Pupillendistanz	34-74 mm	34-74mm
Prismenart	Dachkant
Vergütung
auf Linsen	High Durable Coating (HDCTM)
auf Prismen	High Lux System (HLSTM) und Phasenkorrekturbelag P40
Dioptrien-Ausgleich	±3,5 Dioptr.
Funktionstemperatur	-25° - +55°
Lagertemperatur	-40° - +70°
Wasserdichtigkeit	0,5bar (ca.5 m Wassertiefe)
Gehäusematerial	Aluminium
Maße (B x H x T, zusammengefaltet, Okulare eingeschoben)	ca. 60 x 94 x35 mm	ca. 60 x 114 x36 mm
Gewicht (BR / BL)	ca. 245 / 235 g	ca. 255 / 245 g

Hinweis: Änderungen der technischen Daten und der Konstruktion bleiben vorbehalten.

Leica im Internet und Leica Akademie

Aktuelle Informationen zu Produkten, Neuheiten, Veranstaltungen, Leica Akademie Seminaren und dem Unternehmen Leica erhalten Sie auf unserer Homepage im Internet unter:

http://www.leica-camera.com

Leica Infodienst

Anwendungstechnische Fragen zum Leica Programm beantwortet Ihnen, schriftlich, Telefonisch, per Fax oder per e-mail der Leica Informations-Service:

Leica Camera AG

Informations-Service

Postfach 1180

D 35599 Solms

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

Leica Kundendienst

Für die Wartung ihrer Leica Ausrüstung sowie in Schadensfällen steht Ihnen der Customer Service der Leica Camera AG oder der Reparatur-Service einer Leica Landesvertretung zur Verfügung (Adressenliste siehe Garantiekarte).

Leica Camera AG

Customer Service

Solmser Gewerbepark 8

D 35606 Solms

Informations-Service

Postfach 1180

D 35599 Solms

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

Solmser Gewerbepark 8

D 35606 Solms

Informations-Service

Postfach 1180

D 35599 Solms

Solmser Gewerbepark 8

D 35606 Solms
