Montageanweisung Unterbau- sockel Reine-Unreine-Seite

Produktgruppen 512, 592 Umbau- und Montageanweisung 1 von 26 M.-Nr. 07564361 02.03.2012 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.x

Produktgruppen 512, 592 Umbau- und Montageanweisung 2 von 26 M.-Nr. 07564361 02.03.2012 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.de Benötigte Teile

Anzahl M.-Nr. Benennung 1 07493360 Montagesatz Unterbausockel UG 6163 octoblau für PW 6163 1 07493370 Montagesatz Unterbausockel UG 6163 edelstahl für PW 6163 1 07493380 Montagesatz Unterbausockel UG 6243 octoblau für PW 6243 1 07493390 Montagesatz Unterbausockel UG 6243 edelstahl für PW 6243 1 07493400 Montagesatz Unterbausockel UG 6323 octoblau für PW 6323 1 07493410 Montagesatz Unterbausockel UG 6323 edelstahl für PW 6323 1 06585110 Rohr HTEM DN 75x250 zur Verlängerung des Bodenablaufes um mind. 170 mm Hinweis Diese Umbauarbeiten dürfen grundsätzlich nur von einer Elektrofachkraft (fachliche Ausbildung, Fachkenntnisse und Facherfahrungen, zeitnahe berufliche Tätigkeit) unter Berücksichtigung der gültigen Sicherheitsbestimmungen durchgeführt werden. Für die Instandsetzung, Änderung, Prüfung und Wartung elektrischer Geräte sind die entsprechenden gesetzlichen Grundlagen, Unfallverhütungsvorschriften, die gültigen Normen, die der Sicherheit dienen, sowie die am Aufstellungsort gültigen Vorschriften der Energieversorgungsunternehmen zu beachten. Gefahr! Auch bei ausgeschaltetem Gerät kann Netzspannung an Bauteilen anliegen! Deshalb ist, bevor Wartungs-, Instandsetzungs- und Umbauarbeiten am Gerät durchgeführt werden, eine sichere Netztrennung von allen aktiven, spannungsführenden Leitungen sowie anschließend eine Messung der Spannungsfreiheit erforderlich! Grundsätzlich muss eine allgemeine Sichtprüfung durchgeführt werden. Ein nicht fachgerechter Umbau kann zum Brand führen. Gefahr! Verletzungsgefahr bei der Montage

• Stromschlaggefahr. Vor Wartungs- und Instandsetzungsarbeiten am Gerät, alle spannungsführenden Leitungen vom Netz trennen.

• Den Sockel nur an Waschautomaten montieren, die nicht installiert sind. Deinstallation siehe Geräte- Gebrauchsanweisung.

• Quetschgefahr. Rutschfeste Handschuhe und Sicherheitsschuhe tragen.

• Quetschgefahr. Darauf achten, dass keine Körperteile, insbesondere Hände und Füße, unter oder zwischen die Geräte gelangen.

• Unfallgefahr. Sicherstellen, dass während der Montagearbeiten keine Personen oder Tiere in den Arbeitsbereich gelangen können.

• Verletzungsgefahr, insbesondere Verletzung der Wirbelsäule. Das Gewicht der Geräte im Verhältnis zur eigenen körperlichen Kraft beachten. Gewichtsangabe des Gerätes siehe Geräte-Gebrauchsanweisung. Verletzungsgefahr durch fehlerhafte Montage

• Die Maschinen stets mit dem Sockel verschrauben.

• Bei der Bodenbefestigung vier Befestigungswinkel am Boden befestigen. Produktgruppen 512, 592 Umbau- und Montageanweisung 3 von 26 M.-Nr. 07564361 02.03.2012 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.Hinweis Die Sockel ausschließlich für folgende Miele-Geräte verwenden:

• Wasserwaage zum lotrechten Ausrichten des Sockels.

• Maulschlüssel Schlüsselweite 19 mm für die Schrauben 12 x 90 mm Bodenbefestigung.

• Maulschlüssel Schlüsselweite 10 mm für die Schrauben 6 x 10 mm Fußbefestigung.

• Schraubendreher Torx 20. Hinweis Die Montagesätze enthalten:

• 2 x Frontblende vormontiert

• 2 x Seitenverkleidung Sockel

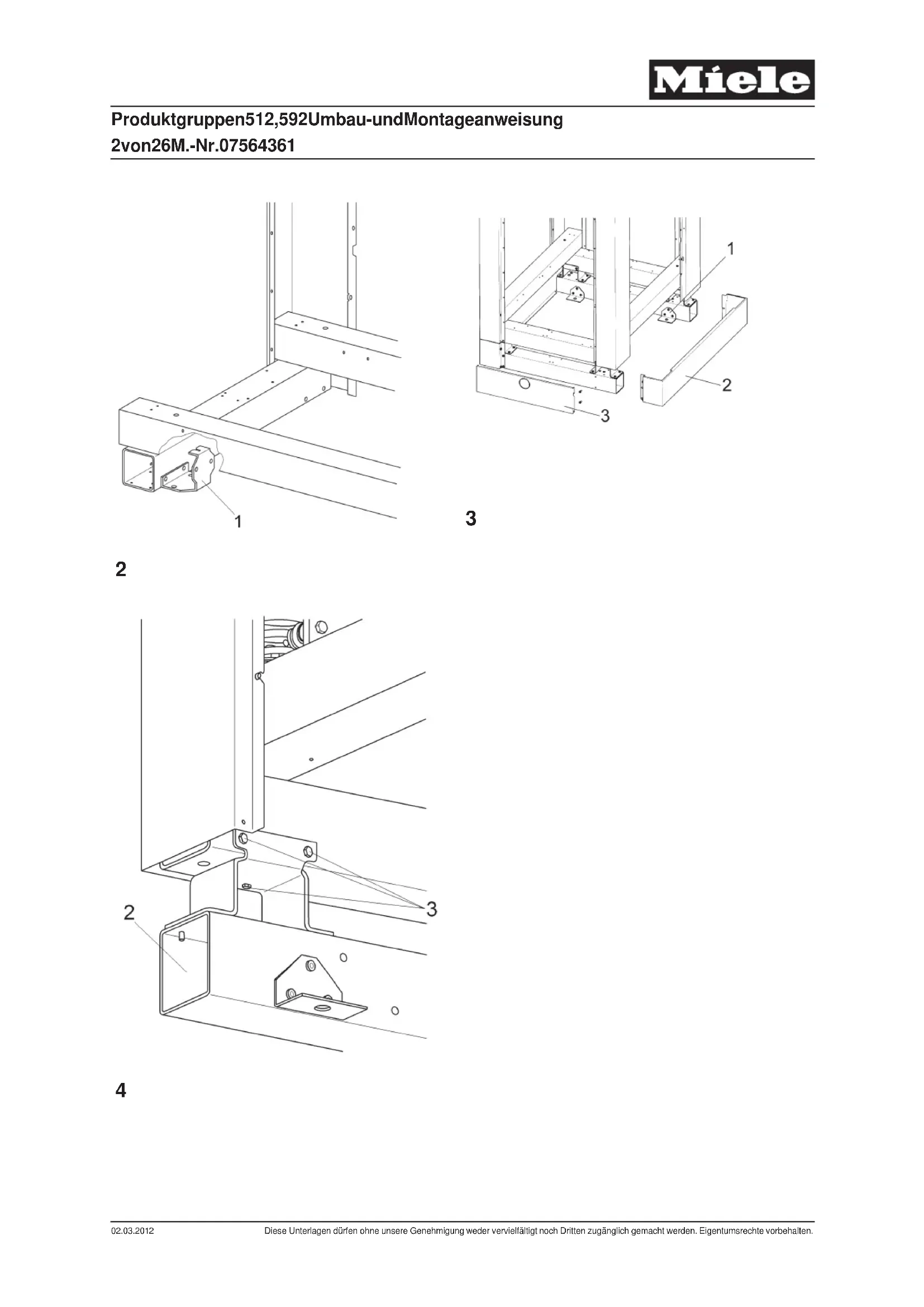

• Diese Montageanweisung “Unterbausockel Reine-Unreine-Seite”, M.-Nr. 07564361. Liste der Abbildungen: – Abb. 1, Seitenverkleidungen und Montageklappen der Maschine abbauen – Abb. 2, Bodenbefestigung abschrauben – Abb. 3, Fuß anschrauben – Abb. 4, Frontblenden und Seitenverkleidungen des Sockels montieren – Die Maschine vom Elektronetz und gegebenenfalls vom Dampfanschluss trennen und gegen Wiedereinschalten sichern. – Die 2 Seitenverkleidungen und 2 Montageklappen abbauen, siehe Abb. 1. – Die Bodenbefestigungen der Maschine herausschrauben.

Hinweis Gegebenenfalls vorhandene Ausgleichbleche aufheben und bei der Montage an der gleichen Position in der gleichen Anzahl wieder einsetzen. – Den Bodenablauf abziehen. – Die Maschine mit geeignetem Hubwerkzeug um ca. 200 mm anheben. Z.B. mit Hubwagen und tragfähigen Holzklötzen.

Gefahr! Die Maschine gegen Herunterfallen sichern. – Die 4 Bodenbefestigungen vom Grundrahmen abschrauben, siehe Abb. 2, Pos. 1. – Die vormontierten Füße, siehe Abb. 4, Pos. 2, links und rechts unter den Grundrahmen der Maschine schieben und festschrauben. (Je Ecke 2 Schrauben von innen und 1 Schraube von unten schrauben. Siehe Abb. 4, Pos. 3.) Produktgruppen 512, 592 Umbau- und Montageanweisung 4 von 26 M.-Nr. 07564361 02.03.2012 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.x Achtung! Zur Befestigung der vormontierten Füße am Grundrahmen die neuen Schrauben DM 6 x 12 aus dem Beipack verwenden. – Die Verbindung zwischen Abwasserstutzen der Maschine und bauseitigem Ablauf um ca. 170 mm verlängern. – Die Maschine absenken und in der ursprünglichen Position absetzen. – Den waagerechten Stand der Maschine in allen Richtungen überprüfen. Gegebenenfalls waagerechten Stand der Maschine durch Einsatz von Ausgleichblechen herstellen. – Die Schrauben zur Bodenbefestigung in den vorhandenen Dübelbohrungen der Befestigungswinkel verschrauben, siehe Abb. 3, Pos. 1. – Die beiden Frontblenden, siehe Abb. 3, Pos. 2) vorne und hinten montieren und an den Ecken der Maschine ausrichten. – Die Seitenverkleidungen Sockel, siehe Abb. 3, Pos. 3, einsetzen. Gegebenenfalls die Frontblenden, siehe Abb. 3, Pos. 2, nachstellen. – Die 2 Seitenverkleidungen und 2 Montageklappen der Maschine anbauen. – Eine elektrische Sicherheitsprüfung durchführen. – Die Maschine an das Elektronetz und gegebenenfalls an den Dampfanschluss anschließen.

• Visseuse Torx 20. Produktgruppen 512, 592 Umbau- und Montageanweisung 8 von 26 M.-Nr. 07564361 02.03.2012 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.Remarque Les jeux de montage contiennent :

Produktgruppen 512, 592 Umbau- und Montageanweisung 9 von 26 M.-Nr. 07564361 02.03.2012 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.ni Benodigde onderdelen

Produktgruppen 512, 592 Umbau- und Montageanweisung 16 von 26 M.-Nr. 07564361 02.03.2012 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.sv Erforderliga delar

• PW 6323 (07493400, 07493410) Produktgruppen 512, 592 Umbau- und Montageanweisung 17 von 26 M.-Nr. 07564361 02.03.2012 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.Anmärkning Nödvändiga verktyg:

Produktgruppen 512, 592 Umbau- und Montageanweisung 23 von 26 M.-Nr. 07564361 02.03.2012 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.am Parts required

• With floor mounting, secure all four brackets. Produktgruppen 512, 592 Umbau- und Montageanweisung 24 von 26 M.-Nr. 07564361 02.03.2012 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.Note Use this stand only for the following Miele machines:

Produktgruppen 512, 592 Umbau- und Montageanweisung 26 von 26 M.-Nr. 07564361 02.03.2012 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.
