Montageanweisung Modul BSS 21/22 Spitzenlastabschaltung

Installation Instructions - BSS 21/22 (Peak Load Cut-Out) Module Produktgruppe 522 Umbau- und Montageanweisung 1 von 24 M.-Nr. 07724490 16.06.2010 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.x

Produktgruppe 522 Umbau- und Montageanweisung 2 von 24 M.-Nr. 07724490 16.06.2010 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.de Benötigte Teile

Anzahl M.-Nr. Benennung 1 07738660 Umbausatz BSS 21 Spitzenlastabschaltung PT 8257, PT 8337, PT 8507 oder 1 07738680 Umbausatz BSS 22 Spitzenlastabschaltung PT 8407, PT 8807 Hinweis Diese Umbauarbeiten dürfen grundsätzlich nur von einer Elektrofachkraft (fachliche Ausbildung, Fachkenntnisse und Facherfahrungen, zeitnahe berufliche Tätigkeit) unter Berücksichtigung der gültigen Sicherheitsbestimmungen durchgeführt werden. Für die Instandsetzung, Änderung, Prüfung und Wartung elektrischer Geräte sind die entsprechenden gesetzlichen Grundlagen, Unfallverhütungsvorschriften, die gültigen Normen, die der Sicherheit dienen, sowie die am Aufstellungsort gültigen Vorschriften der Energieversorgungsunternehmen zu beachten. Gefahr! Auch bei ausgeschaltetem Gerät kann Netzspannung an Bauteilen anliegen! Deshalb ist, bevor Wartungs-, Instandsetzungs- und Umbauarbeiten am Gerät durchgeführt werden, eine sichere Netztrennung von allen aktiven, spannungsführenden Leitungen sowie anschließend eine Messung der Spannungsfreiheit erforderlich! Grundsätzlich muss eine allgemeine Sichtprüfung durchgeführt werden. Ein nicht fachgerechter Umbau kann zu einer Gefährdung führen (Brand, elektrischer Schlag usw.). Gefahr! Die Schutzleiterfunktion kann durch einen fehlerhaften Gehäusezusammenbau außer Kraft gesetzt werden. Die Schutzleiterfunktion ist bei Montage der Gehäuseteile wieder herzustellen. Elektrische Sicherheitsprüfung durchführen. Hinweis Der Montagesatz M.-Nr. 07738660 für PT 8257, PT 8337, PT 8507 enthält: Der Montagesatz M.-Nr. 07738680 für PT 8407, PT 8807 enthält:

• 1 Verbindungsdraht braun AWG 20x90

• 1 Sechskantmutter M20x1,5

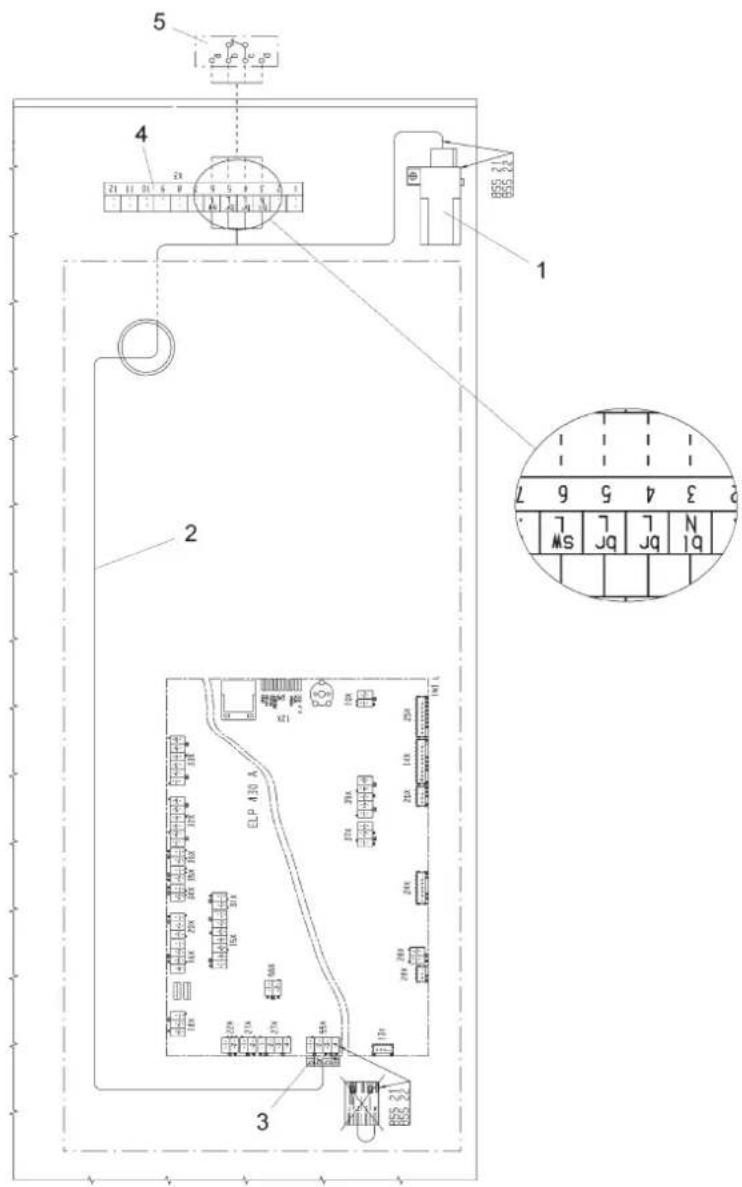

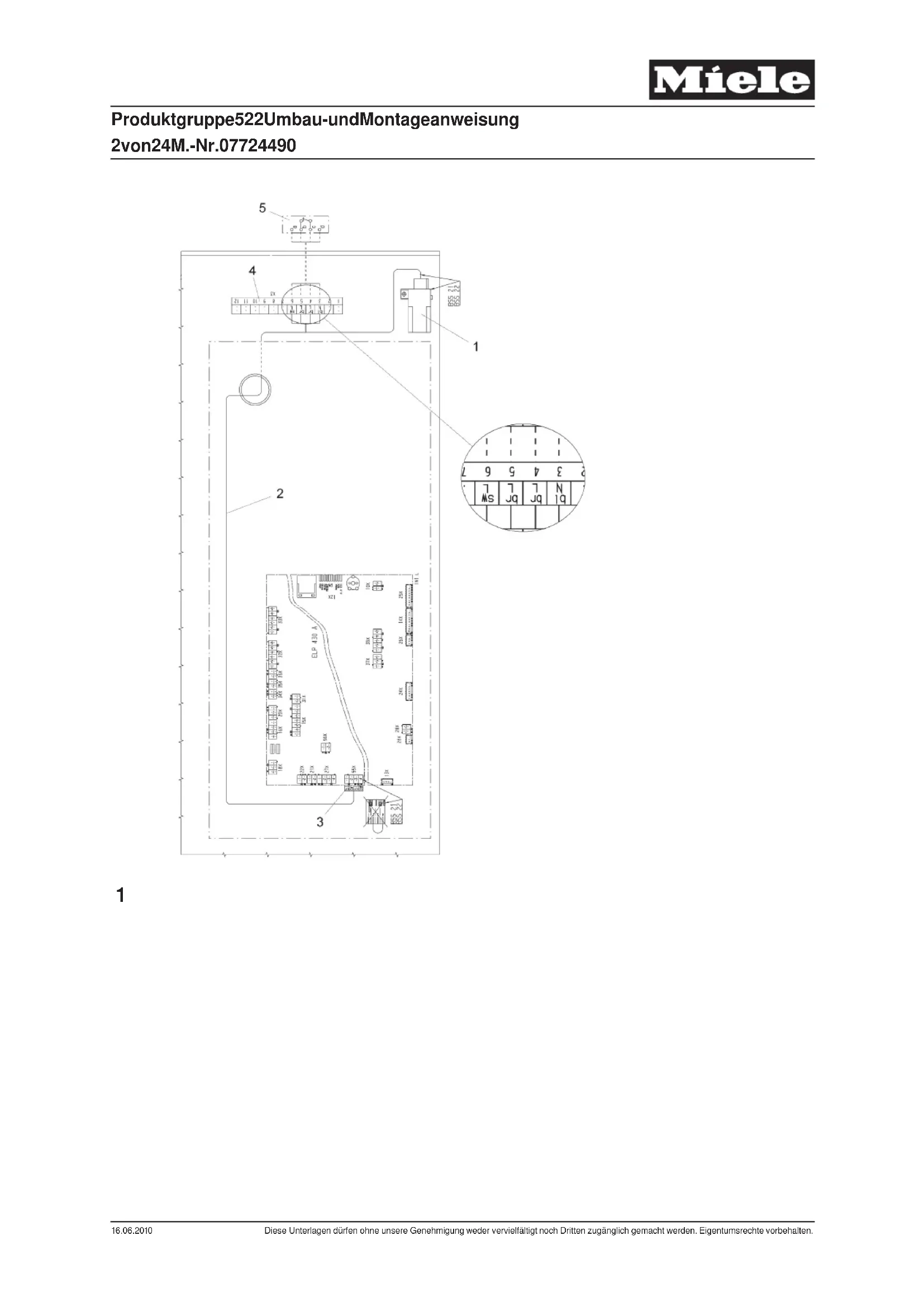

• Diese Montageanweisung “Montageanweisung Modul BSS 21/22 Spitzenlastabschaltung”, M.-Nr. 07724490 Liste der Abbildungen: – Abb. 1, Montage Relais und Kabelverschraubung Produktgruppe 522 Umbau- und Montageanweisung 3 von 24 M.-Nr. 07724490 16.06.2010 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.– Die Maschine vom Elektronetz trennen und gegen Wiedereinschalten sichern. – Gerätedeckel abbauen. – Abdeckblech Elektroanschluss an der Rückseite der Maschine abbauen.

bl br gn ge gr or rs rt sw vi ws blau braun grün gelb grau orange rosa rot schwarz violett weiß Tabelle 1: Kabelfarben Achtung! Last- und Steuerstrom Kabelbäume sind getrennt voneinander zu verlegen, um Störsignale in den Steuerleitungen zu vermeiden (Elektromagnetische Verträglichkeit). Achtung! Überschüssige Kabellängen gegenläufig verlegen, um Antennenwirkung bei Leitungen zu vermeiden. – Das Relais K1/81 (Abb. 1, Pos.1) auf der Verstärkung über dem Heizkanal mit 1 x Linsenschraube 4x10 in das vorhandene Loch festschrauben. – An dem Anschluss ELP 430-A – 55X (Abb. 1, Pos. 3) den vorhandenen Stecker entfernen. – Kabelbaum 55X-X3 (Abb. 1, Pos. 2) auf dem Geräteträger durch die Kabeldurchführung zur Klemmleiste X3 (Abb. 1, Pos. 4) verlegen. – Kabelbaum 55X-X3 an das montierte Relais K1/81 anschließen und in die Steckwanne ELP 430-A – 55X stecken. – Kabelbaum 55X-X3 an der Klemmleiste X3 (Abb. 1, Pos. 4) anschließen. Schaltplan, Kabelfarbe und Bedruckung “5“am braunen Kabel beachten, siehe Abb.1, Pos. 4. – Kabelbaum 55X-X3 mit Kabelhalter 200x4,8 am Kabelbaum im Bereich der Netzanschlussklemme befestigen. – Das vorgestanzte Loch für die externe Spitzenlastabschaltung in der Verbindungsleiste (Geräterückwand) öffnen. – Die Kabelverschraubung M20x1,5 für die externe Spitzenlastabschaltung an der Verbindungsleiste (Geräterückwand) festschrauben. – Externe Spitzenlastabschaltung (Abb. 1, Pos. 5) nach den Angaben des Herstellers der Spitzenlastabschaltung an der Klemmleiste X3 (Abb.1, Pos. 4) anschließen.

Achtung! Wird keine externe Spitzenlastabschaltung an der Klemmleiste X3 angeschlossen, ist mit dem Verbindungsdraht braun eine Brücke zwischen Pin 4 und Pin 5 herzustellen. – Probelauf durchführen. – Abdeckblech Elektroanschluss an der Rückseite der Maschine anbauen. – Gerätedeckel anbauen. – Elektrische Sicherheitsprüfung durchführen. – Die Maschine am Elektronetz anschließen.

Hinweis Die Freigabe für Spitzenlast in den Programmen überprüfen.

Produktgruppe 522 Umbau- und Montageanweisung 4 von 24 M.-Nr. 07724490 16.06.2010 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.en Parts required

Produktgruppe 522 Umbau- und Montageanweisung 6 von 24 M.-Nr. 07724490 16.06.2010 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.fr Pièces nécessaires

Produktgruppe 522 Umbau- und Montageanweisung 8 von 24 M.-Nr. 07724490 16.06.2010 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.ni Benodigde onderdelen

Produktgruppe 522 Umbau- und Montageanweisung 10 von 24 M.-Nr. 07724490 16.06.2010 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.da Nødvendige dele

Antal M.-Nr. Betegnelse

Produktgruppe 522 Umbau- und Montageanweisung 12 von 24 M.-Nr. 07724490 16.06.2010 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.no Nødvendige deler

Produktgruppe 522 Umbau- und Montageanweisung 14 von 24 M.-Nr. 07724490 16.06.2010 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.sv Erforderliga delar

Produktgruppe 522 Umbau- und Montageanweisung 16 von 24 M.-Nr. 07724490 16.06.2010 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.it Pezzi necessari

Produktgruppe 522 Umbau- und Montageanweisung 18 von 24 M.-Nr. 07724490 16.06.2010 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.es Piezas necesarias

Produktgruppe 522 Umbau- und Montageanweisung 20 von 24 M.-Nr. 07724490 16.06.2010 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.el Απαιτούμενα εξαρτήματα

Produktgruppe 522 Umbau- und Montageanweisung 22 von 24 M.-Nr. 07724490 16.06.2010 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.am Parts required

Produktgruppe 522 Umbau- und Montageanweisung 24 von 24 M.-Nr. 07724490 16.06.2010 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.
