Notice de montage de socle - machine aseptique

Nombre Mat.-Nr. Désignation 1 07493360 Jeu de montage du socle UG 6163 octobleu pour PW 6163 1 07493370 Jeu de montage du socle UG 6163 inox pour PW 6163 1 07493380 Jeu de montage du socle UG 6243 octobleu pour PW 6243 1 07493390 Jeu de montage du socle UG 6243 inox pour PW 6243 1 07493400 Jeu de montage du socle UG 6323 octobleu pour PW 6323 1 07493410 Jeu de montage du socle UG 6323 inox pour PW 6323 1 06585110 Tuyau HTEM DN 75x250 - rallonge de la vidange au sol de minimum 170 mm Produktgruppen 512, 592 Umbau- und Montageanweisung 7 von 26 M.-Nr. 07564361 02.03.2012 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.Remarque Ces travaux d'adaptation doivent être effectués exclusivement par un technicien qualifié (c'est à dire ayant suivi une formation spécifique et disposant de connaissances et d'expériences récentes dans le domaine) respectant les prescriptions de sécurité en vigueur. La réglementation en vigueur, les prescriptions de prévention des accidents, les normes applicables de sécurité sur le lieu d'installation ainsi que les prescriptions de la compagnie d'électricité doivent impérativement être respectées pour la réparation, la modification, le contrôle et la maintenance des appareils électriques. Danger ! Même si l'appareil est déconnecté, les composants peuvent présenter une tension résiduelle. C'est pourquoi avant d'effectuer tout entretien, réparation ou modification, il est nécessaire de débrancher tous les câbles actifs et sous tension et d'effectuer une mesure pour s'assurer de l'absence de tension résiduelle ! Un contrôle visuel général doit impérativement être effectué. Si le montage n'est pas effectué correctement, il peut causer un incendie. Danger ! Risque de blessure lors du montage

• Risque de décharge électrique. Débrancher tous les câbles sous tension avant d'effectuer les travaux d'entretien et de réparation.

• Ne monter le socle que sur les lave-linge non installés. Désinstallation : voir le mode d'emploi des machines.

• Risque d'écrasement. Utiliser des gants antidérapants et des chaussures de sécurité.

• Risque d'écrasement. Ne pas mettre de parties du corps, en particulier les mains ou les pieds, sous ou entre les machines.

• Risque d'accident. Assurez-vous que les enfants ou les animaux ne peuvent pas pénétrer dans la pièce où les travaux sont effectués pendant le montage.

• Risque de blessure, en particulier au niveau de la colonne ver tébrale. Prenez en compte le poids des appareils et ne surestimez pas votre force. Poids des appareils : voir modes d'emploi. Risque de blessure en cas de montage incorrect

• Toujours visser les machines sur le socle.

• Pour la fixation au sol, fixer quatre équerres de fixation au sol. Remarque Utiliser ce socle uniquement les appareils Miele suivants :

• PW 6323 (07493400, 07493410) Remarque Outils nécessaires :

• Niveau pour l'installation d'aplomb du socle.

• Clé à fourche de 19 mm d'ouverture pour les vis 12 x 90 mm de fixation au sol.

• Clé à fourche de 10 mm d'ouverture pour les vis 6 x 10 mm de fixation au sol.

• 2 x façades de socle prémontées

• 2 x habillages latéraux de socle

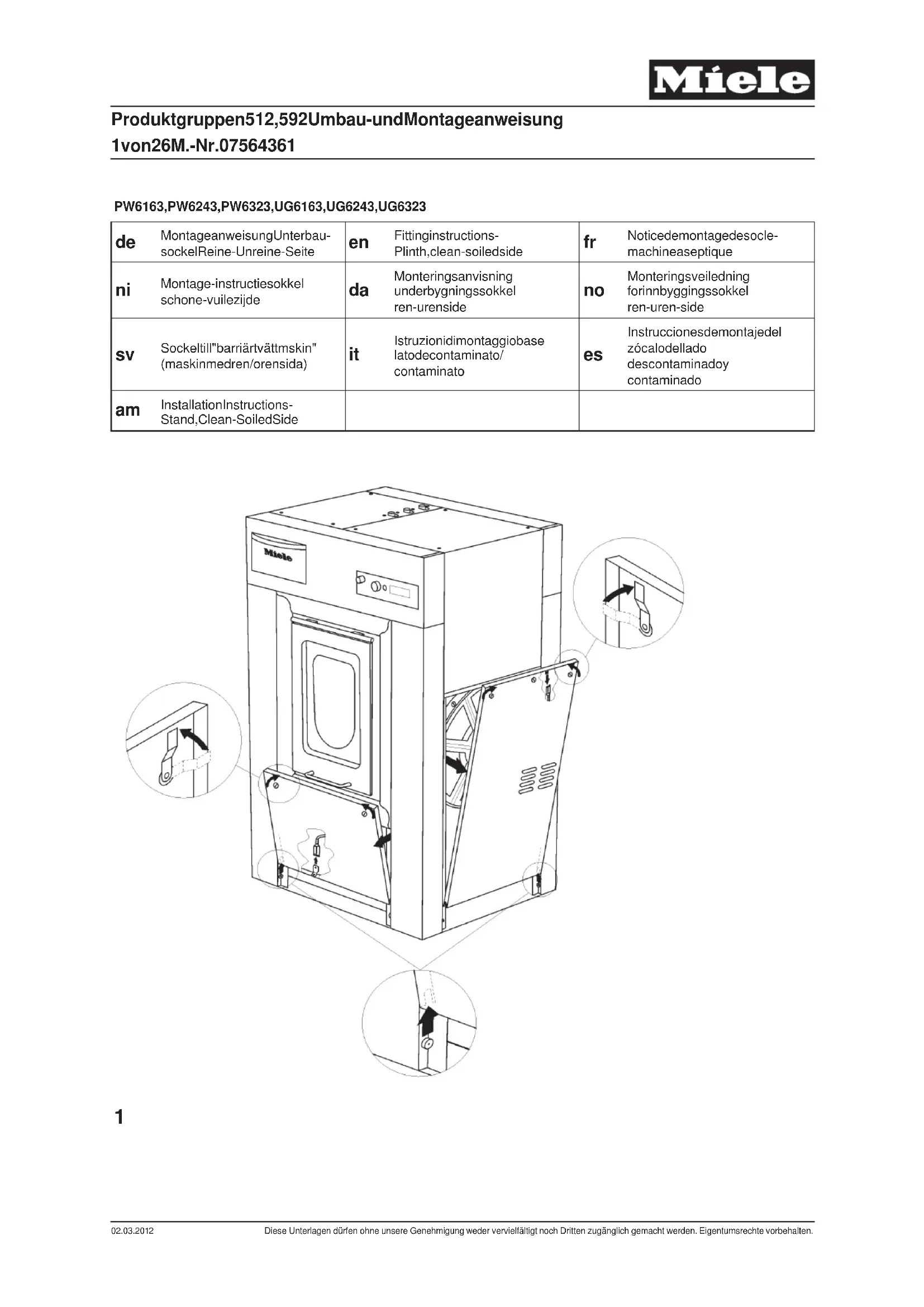

• La présente notice de montage “Socle pour machine aseptique”, M.-Nr. 07564361. Liste des croquis : – Croquis 1, Démonter les panneaux d'habillage latéraux et les panneaux de visite – Croquis 2, Dévisser la fixation au sol – Croquis 3, Visser le pied – Croquis 4, Monter les panneaux de façade et les panneaux latéraux du socle. – Débrancher l'appareil du secteur et du réseau de gaz le cas échéant et protéger contre une remise en marche accidentelle. – Déposer les 2 panneaux latéraux et les 2 panneaux de visite, voir croquis 1. – Dévisser les fixations au sol de la machine.

Remarque Si des cales sont montées, les mettre de côté et les replacer à l'identique au remontage. – Retirer la vidange. – Soulever la machine d'environ 200 mm avec un engin de levage approprié. Par ex. avec un chariot élévateur et des blocs en bois porteurs.

Danger ! Sécuriser la machine pour éviter qu'elle chute. – Dévisser les 4 fixations au sol du châssis, voir croquis 2, pos. 1. – Glisser les pieds prémontés, voir croquis 4, pos. 2 à gauche et à droite sous le châssis de la machine et les visser à fond. (visser 2 vis par l'intérieur et 1 vis par le bas à chaque coin. Voir croquis 4, pos. 3.)

Attention ! Pour fixer les pieds prémontés sur le châssis, utiliser les nouvelles vis DM 6 x 12 fournies. – Rallonger la liaison entre le raccord d'évacuation des eaux usées de la machine et la vidange du local d'environ 170 mm. – Baisser la machine et la replacer sur la position initiale. – Vérifier que la machine est bien d'aplomb dans toutes les directions. Si nécessaire ajuster l'aplomb de la machine en utilisant des cales. – Visser les vis de fixation au sol dans les perçages existants des équerres de fixation voir croquis 3, pos. 1. – Monter les deux panneaux de façade du socle, voir croquis 3, pos. 2 à l'avant et l'arrière et bien aligner avec les coins de la machine. – Mettre en place les panneaux d'habillage du socle, voir croquis 3, pos. 3. Réajuster éventuellement les panneaux de façade du socle, voir croquis 3, pos. 2. – Poser les 2 panneaux latéraux et les 2 panneaux de visite. – Effectuer un contrôle de sécurité électrique. – Raccorder la machine au secteur et le cas échéant à la vapeur.
