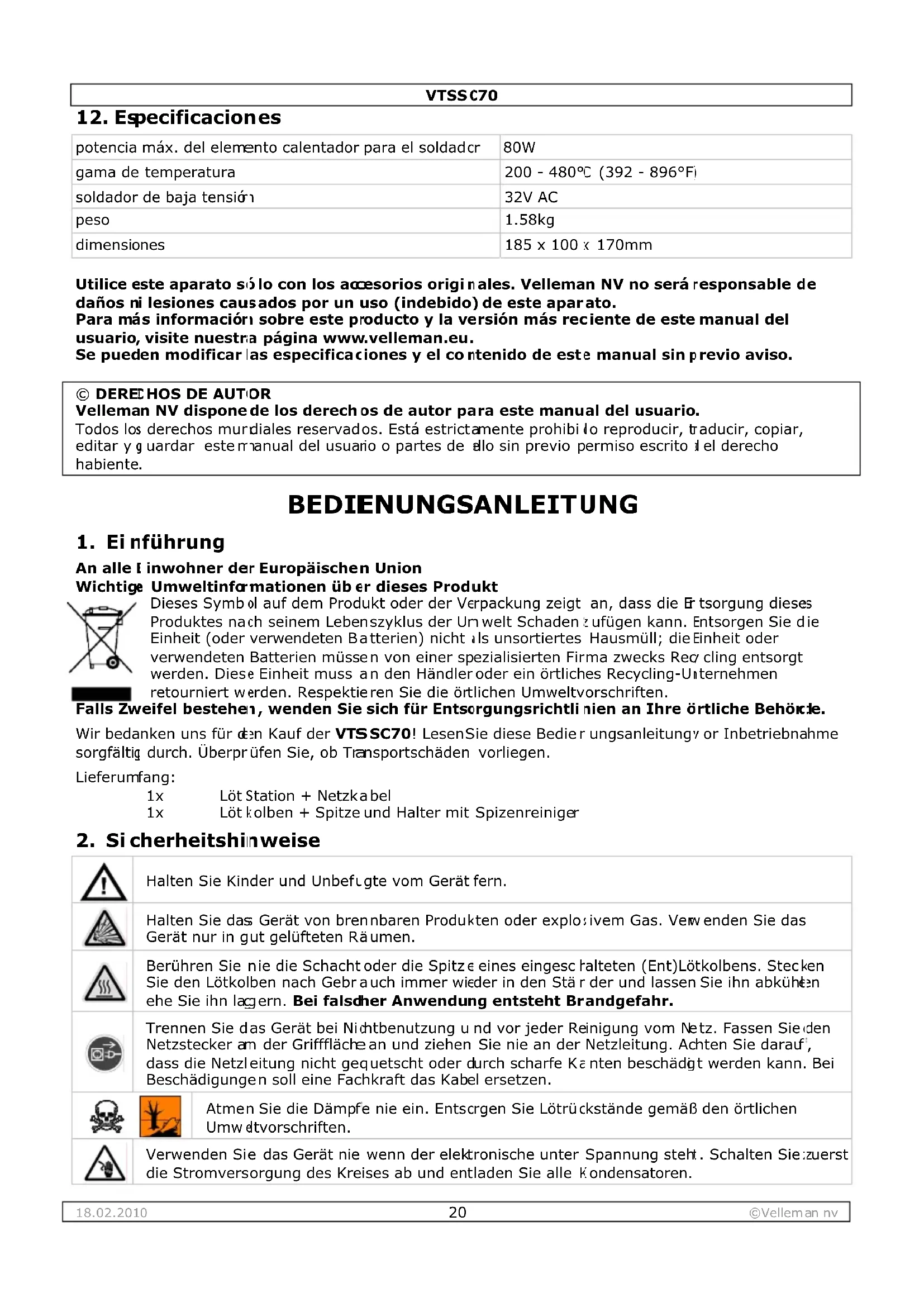

BEDIENUNGSANLEITUNG VTSSC72 VELLEMAN

Einheit (oder verwendeten werden. Dies

durch. Überpr fang: 1x Löt

Halten Sie Kin Halten Sie da

Gerät nur in g Berühren Sie

Sie den Lötkol ehe Sie ihn la

Trennen Sie d Netzstecker a

dass die Netzl Beschädigung

das Gerät nie orgung des Kre VTSS

uetscht oder d hkraft das Kab

g entsteht Br nd vor jeder Re Sie nie an der urch scharfe K

der und lassen andgefahr. inigung vom N

enden Sie das tkolbens. Stec

chäden, die du ntieanspruch.

erät nur im In Sie das Gerät

tterungen. Ver erätes.

b, nachdem Si aus Sicherheit

ie Lüftungsschli meiden Sie roh

6 EIN/AUS-S 7 Netzanschl 8 Sicherung 9 Massenans

Montageband. k der Nulldurch

• Diese LötStation wurde im Hinblick auf die heutigen und künftigen Qualitätsbedingungen der Elektronikindustrie entwickelt. Die VTSSC70 erfüllt also reichlich die Bedingungen von Hobbyisten, Wartungspersonal und Produktionspersonal.

• Dank des hochwertigen Sensors und der Wärmeübertragungstechnologie, die für eine präzise Temperaturregelung sorgen, können Sie zuverlässige Lötpunkte machen.

• Das Aluminiumgehäuse ist robust, kühlt das Gerät auf wirksame Weise und verhindert elektromagnetische Strahlen.

• Dank dem elektrischen System der VTSSC70 können Sie die Löttemperaturen von 200 bis 480°C (392 bis 896°F) einstellen. Dabei brauchen Sie die Spitze und das Heizelement nicht zu ersetzen. Die Temperatur wird dank des Wärmefühlers im Heizelement innerhalb einer Marge von ± 3°C (± 6°F) der normalen Betriebstemperatur gehalten. Die Leistung von 80W sorgt für eine schnelle ideale Betriebstemperatur.

• Das revolutionäre "Nullspannung" Switching-Design schützt empfindliche Komponenten (CMOS- Geräte, usw.) vor Stromstößen und Spannungsspitzen, die bei weniger effizienten, mechanisch geschalteten Stationen zu Beschädigung führen. Die Heizelemente sind galvanisch vom Netz getrennt durch einen Isolationstransformator, der das System eine sichere max. Spannung von 32VAC verwenden lässt. Sowohl der Löt- als auch der Entlötkolben sind mit einem Temperaturregler, der sich auf der Frontplatte befinden, ausgestattet. Dank diesen Reglern kann der Benutzer die Temperatur schnelle und genau regeln.

7. Betriebstemperatur

Die meistverwendeten Lötlegierungen in der Elektronikindustrie bestehen aus 60% Zinn und 40% Blei. Unten finden Sie die Betriebstemperatur dieses Lötzinns. Die Temperatur hängt auch vom Hersteller ab. Die Europäische RoHS-Norm verbietet aber die Anwendung und den Verkauf von Lötzinn mit Blei. Das erlaubte bleifreie Lötzinn schmilzt bei einer Temperatur die durchschnittlich um 30°C (54°F) höcher liegt als die von Lötzinn mit Blei Lötzinn mit Blei bleifreies Lötzinn Schmelzpunkt 215°C (419°F) 220°C (428°F) Normaler Betrieb 270-320°C (518-608°F) 300-360°C (572-680°F) Produktionsapplikationen 320-380°C (608-716°F) 360-410°C (680-770°F) Eine gute Lötverbindung wird gewährleistet wenn die Temperatur des Lötkolbens für die Betriebstemperatur des verwendeten Lötzinns geeignet ist. Das Lötzinn wird bei einer zu niedrigen Temperatur zu langsam fließen und bei einer zu hohen Temperatur verbrennt das Flussmittel im Lötzinn und verursacht eine starke Rauchentwicklung. Das führt zu einer trocknen Verbindung oder zur permanenten Beschädigung der Leiterplatte.

8. Bedienungsanweisungen

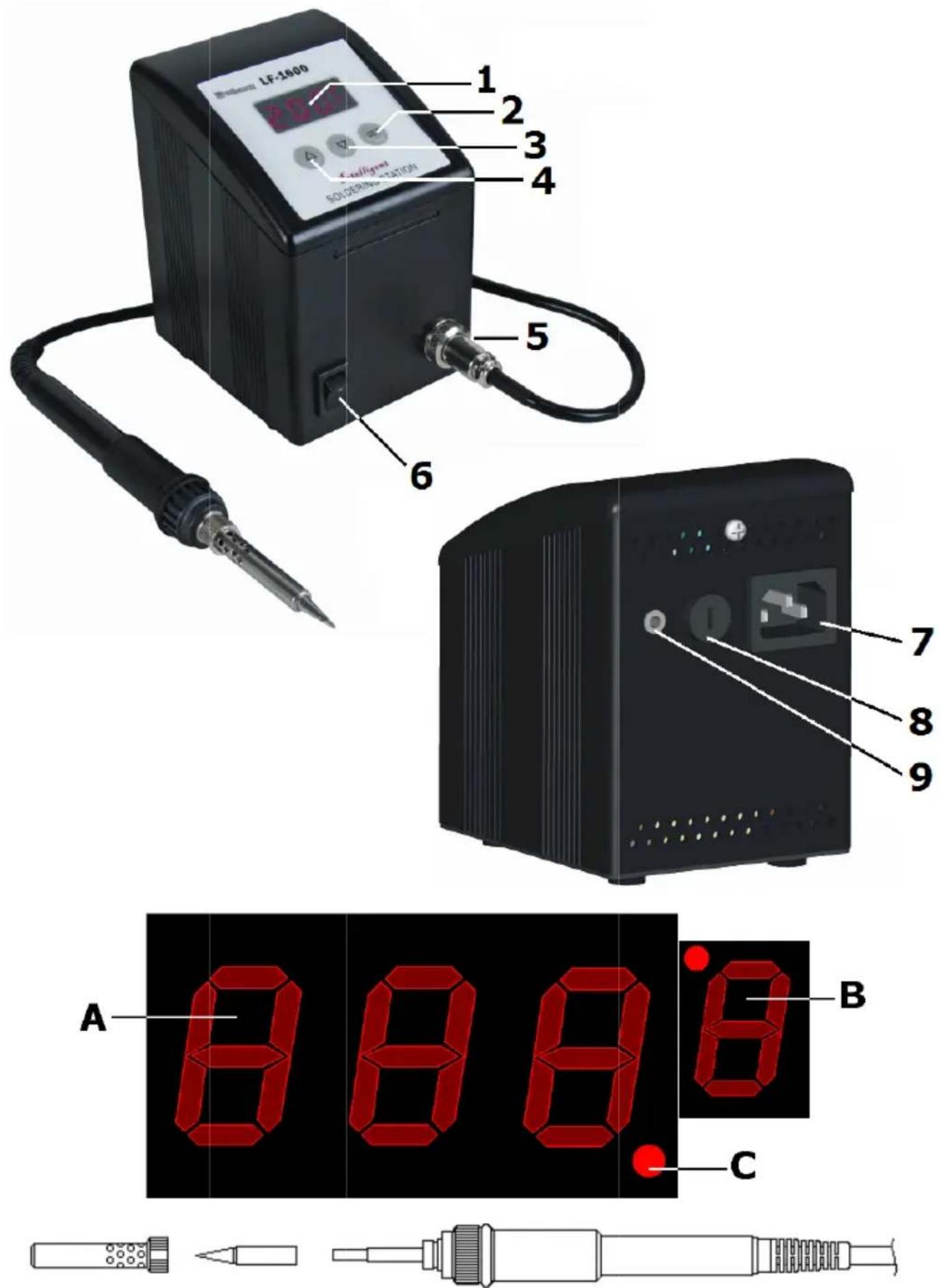

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung. Überprüfen Sie, ob die Betriebsspannung des Gerätes mit der der Stromversorgung übereinstimmt. Überprüfen Sie auch, ob keine Transportschäden vorliegen. ALLGEMEINES

• Stellen Sie den Stromschalter [6] auf "OFF".

• Schließen Sie den Lötkolben[5] an. Beachten Sie, dass Sie diese durch die Einkerbung nur auf eine einzige Weise anschließen können.

• Verbinden Sie das Netzkabel mit dem Netzanschluss [7]. Stecken Sie den Stecker in die Steckdose.

• Verbinden Sie, wenn nötig, ein antistatisches Armband mit dem Massenanschluss [9] auf der Rückseite des Gerätes. EINSTELLUNGEN

• Schalten Sie die Station ein [1].

• Halten Sie SET [2] mindestens 5 Sekunden gedrückt bis ‘— — —’ im Display blinkt. Geben Sie das Passwort (Standard Passwort ist ‘010’) mit ▲ [4] ein und drücken Sie SET [2] um das Konfigurationsmenü anzuzeigen. Bei Eingabe eines ungültigen Passwortes kehren Sie zum normalen Betriebsmodus zurück (Temperaturanzeige).

• Im Konfigurationsmenü zeigt das Display ‘F-0’ an. Wählen Sie den Modus mit ▲ [4] oder ▼ [3] aus. Nach 15 Sekunden kehrt die Station zum normalen Betriebsmodus zurück.VTSSC70

• F-0: Das Menü verlassen Verlassen Sie das Konfigurationsmenü mit SET [2]. Sie kehren zur Temperaturanzeige zurück.

• F-1: das Passwort einstellen Ist der Passwortmodus eingeschaltet, so kann der Benutzer die Temperatureinstellung nicht ändern ohne zuerst das Passwort eingegeben zu haben. Drücken Sie SET [2] um das Passwortmenü anzuzeigen. Wählen Sie nun 000 (Passwort ausgeschaltet) oder 100 (Passwort eingeschaltet) mit ▲ [4] oder ▼ [3] aus. Drücken Sie wieder auf SET [2] um zum Konfigurationsmenü zurückzukehren.

• F-2: Temperatureinstellung Drücken Sie SET [2] um das Konfigurationsmenü für die Temperatur anzuzeigen. Geben Sie den Korrekturwert mit ▲ [4] oder ▼ [3] ein. Weicht die angezeigte Temperatur von der reellen Temperatur der Spitze ab, dann können Sie das Display hier kalibrieren. Beispiel: angezeigte Temperatur = 300°C, reelle Temperatur der Spitze = 290°C, fügen Sie 10°C hinzu. Ein negativer Celsiuswert wird mit einem Minuszeichen angezeigt; ein negativer Fahrenheitwert blinkt. Drücken Sie SET [2] um zum allgemeinen Konfigurationsmenü zurückzukehren.

• F-3: die Temperatureinheit auswählen Drücken Sie SET [2] um das Konfigurationsmenü anzuzeigen. Wählen Sie nun die Einheit (°C oder °F ) mit ▲ [4] oder ▼ [3]. Drücken Sie SET [2] um zum allgemeinen Konfigurationsmenü zurückzukehren. LÖTEN WICHTIGE BEMERKUNG Verwenden Sie beim Löten keine Temperaturen, die 410°C (770°F) überschreiten. Sie können das Gerät kurzfristig bei hohen Temperaturen verwenden, aber Sie müssen sehr vorsichtig sein. ACHTUNG Um Brandwunden zu vermeiden, berühren Sie nie die Metallteile des Lötkolbens während des Betriebs oder wenn sie abkühlen.

• Stellen Sie den Stromschalter [6] in die "ON"-Position.

• Drücken Sie ▲ [4] unten am Lötdisplay bis es den Wert 250°C anzeigt.

• Bemerkung: Halten Sie ▲ [4] oder ▼ [3] gedrückt um den Wert schneller zu ändern. Während der Aufheizung des Lötkolbens, blinkt die Aufheizungsanzeige [C] im Display.

• Verzinnen Sie die Oberfläche der Lötspitze mit einer neuen schützenden Lötzinnschicht.

• Stellen Sie die gewünschte Temperatur ein.

• Stellen Sie den Lötkolben nach Anwendung immer in den Ständer zurück.

9. Defekte Spitze: mögliche Ursachen

• Die Spitzentemperatur ist höher als 410°C (770°F)

• Die Spitze ist nicht ausreichend verzinnt.

• Die Spitze ist mit einem schmutzigen oder trocknen Schwamm oder mit einer schwefelhaltigen Oberfläche in Kontakt gekommen.

• Kontakt mit organischen oder chemischen Stoffen wie Plastik, Harz, Fetten und Silikonen.

• Unreinheiten im Lötzinn oder Lötzinn mit einem niedrigen Zinngehalt.

10. Hinweise für die Wartung der Spitze

Die Lötkolben verwenden extrem hohe Temperaturen. Schalten Sie das Gerät aus wenn Sie es reinigen wollen. Entfernen und reinigen Sie die Spitze nach intensivem Gebrauch. Sie müssen die Spitze täglich reinigen wenn Sie das Gerät täglich verwenden. Die mitgelieferte Spitze ist aus mit Eisen beschichtetem Kupfer hergestellt. Die Lebensdauer wird nur verwendet wenn Sie sie korrekt verwenden.

• Sie müssen die Spitze immer verzinnen bevor Sie den Lötkolben in die Halterung stellen, das Gerät ausschalten oder langfristig nicht verwenden. Reinigen Sie die Spitze mit einem nassen Schwamm bevor Sie anfangen oder verwenden Sie unseren Reinigungsschwamm.

• Die Lebensdauer der Spitze nimmt ab wenn Sie überhöhte Temperaturen verwenden (über 400°C oder 750°F).

• Drücken Sie während der Lötarbeiten nicht zu hart um Beschädigung zu vermeiden.

• Benutzen Sie keine Feilen oder scheuernden Materialien um die Spitze zu reinigen.

• Benutzen Sie keine Flussmittel mit Chlorid oder Säure. Verwenden Sie nur harzige Flussmittel.

• Entfernen Sie mögliche Oxidschichten, indem Sie mit Schmirgelpapier (Korn 600 – 800) polieren. Sie können auch Isopropyl-Alkohol verwenden und danach eine neue Schicht Lötzinn anbringen.VTSSC70

• Lassen Sie das gerät bis 250°C (482°F) erhitzen und stellen Sie nach ungefähr 3 Minuten die gewünschte Temperatur ein. Das Gerät ist betriebsfertig wenn die gewünschte Temperatur erreicht wird. WICHTIG Reinigen Sie die Spitze täglich. Entfernen Sie überflüssiges Lötzinn von der Zylindermutter der Verriegelung, sonst kann die Spitze mit dem Heizelement oder der Verriegelung zusammenschmelzen.

• Um die Entlötspitze zu wechseln brauchen Sie nur die Verriegelung loszuschrauben. Schalten Sie das Gerät zuerst aus und lassen Sie es abkühlen. Das Gerät kann beschädigt werden wenn es Gerät eingeschaltet ist und die entfernte Spitze nicht gewechselt wurde.

• Blasen Sie den Oxidstaub aus dem Spitzenhalter wenn Sie die Spitze entfernt haben. Schützen Sie Ihre Augen vor dem Staub. Ersetzen Sie die Spitze und drehen Sie die Schraube fest. Sie können eine Zange verwenden um jeden Kontakt mit heißen Oberflächen zu vermeiden. SEIEN SIE VORSICHTIG, wenn Sie die Schraube zu fest andrehen, kann das Heizelement beschädigt werden und können das Element und die Spitze zusammenschmelzen.

• Reinigen Sie den Lötkolben und die Station mit einem feuchten Tuch und ein bisschen Reinigungsmittel. Tauchen Sie das Gerät nie in Wasser oder eine andere Flüssigkeit und beachten Sie, dass keine Flüssigkeit in das Gehäuse eindringen kann. Verwenden Sie keine Lösungsmittel.

• Bringen Sie ein defektes Gerät zum Händler oder Vertreter zurück.

12. Technische Daten

max. Heizleistung für Lötkolben 80W Temperaturbereich 200 - 480°C (392 - 896°F) Lötkolben 32V AC Gewicht 1.58kg Abmessungen 185 x 100 x 170mm Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Für mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung, siehe www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten. © URHEBERRECHT Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.Velleman® Service and Quality Warranty Velleman® has over 35 years of experience in the electronics world and distributes its products in more than 85 countries. All our products fulfil strict quality requirements and legal stipulations in the EU. In order to ensure the quality, our products regularly go through an extra quality check, both by an internal quality department and by specialized external organisations. If, all precautionary measures notwithstanding, problems should occur, please make appeal to our warranty (see guarantee conditions). General Warranty Conditions Concerning Consumer Products (for EU):
