| Produkttyp | Kabelloser Elektrobesen |
| Marke | SilverCrest |
| Modell | SABD 3.6 Li A1 |
| Verwendungszweck | Kehren von trockenem Staub in trockenen Räumen, Haushaltsgebrauch |
| Batterietyp | Wiederaufladbarer Lithium-Ionen-Akku |
| Nennspannung Akku | 3,7 V |
| Akkukapazität | 1800 mAh |
| Betriebsdauer | Ca. 50 Minuten (je nach Bodenbelag) |
| Volle Ladezeit | Ca. 5 Stunden |
| Ladeanzeige | Rot (lädt), Grün (geladen) |
| Eingangsspannung Ladegerät | 100-240 V, 50/60 Hz, 0,3 A max. |
| Ausgangsspannung Ladegerät | 5 V, 500 mA |
| Enthaltene Komponenten | Ladegerät, Stiel 3-teilig, Griff, Ständer, Staubbehälter, Walzenbürste |
| Walzenbürste | Abnehmbar zur Reinigung |
| Einschalten | Ein-/Ausschalter |
| Sicherheit | Nicht eintauchen, nicht auf nassen Böden verwenden, außerhalb der Reichweite von Kindern unter 8 Jahren ohne Aufsicht halten |
| Gehäusepflege | Mit einem feuchten Tuch abwischen, keine Scheuermittel verwenden |
| Entleeren des Staubbehälters | Nach jeder Verwendung, Entriegelungsknopf drücken |
| Reinigung der Walzenbürste | Seitliche Abdeckung entfernen, entstauben und wieder zusammenbauen |
| Garantie | 3 Jahre, ab Kaufdatum |
| Kundendienst (Frankreich) | 0800 919270, kompernass@lidl.fr |
| Entsorgung | Gerät und Akku getrennt, Akku zur Entsorgung entnehmbar für Recycling |
Häufig gestellte Fragen - SABD 3.6 Li A1 SILVERCREST
Benutzerfragen zu SABD 3.6 Li A1 SILVERCREST
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Besen kostenlos im PDF-Format! Finden Sie Ihr Handbuch SABD 3.6 Li A1 - SILVERCREST und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. SABD 3.6 Li A1 von der Marke SILVERCREST.
BEDIENUNGSANLEITUNG SABD 3.6 Li A1 SILVERCREST
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.
Tel.: 070 270 171 (0,15 EUR/Min.)
E-Mail: kompernass@lidl.be
IAN 100114
Technische gegevens....26
GEVAAR - ELEKTRISCHE SCHOK!
GEVAAR - ELEKTRISCHE SCHOK!
GEVAAR - ELEKTRISCHE SCHOK!
Bestimmungsgemäßer Gebrauch ....34
Lieferumfang ....34
Gerätebeschreibung ....34
Technische Daten....34
Sicherheitshinweise....35
Vor dem ersten Gebrauch....36
Zusammenbau des Akku-Besens....36
Akku laden 36
Mit dem Akku-Besen arbeiten ....37
Reinigung und Pflege ....37
Gehäuse 37
Schmutzbehälter 37
Bürstenrolle 37
Aufbewahrung ....38
Fehler beheben ....38
Garantie und Service ....38
Entsorgung....39
Gerät entsorgen 39
Akkus entsorgen 39
Verpackung entsorgen 39
Importeur....39

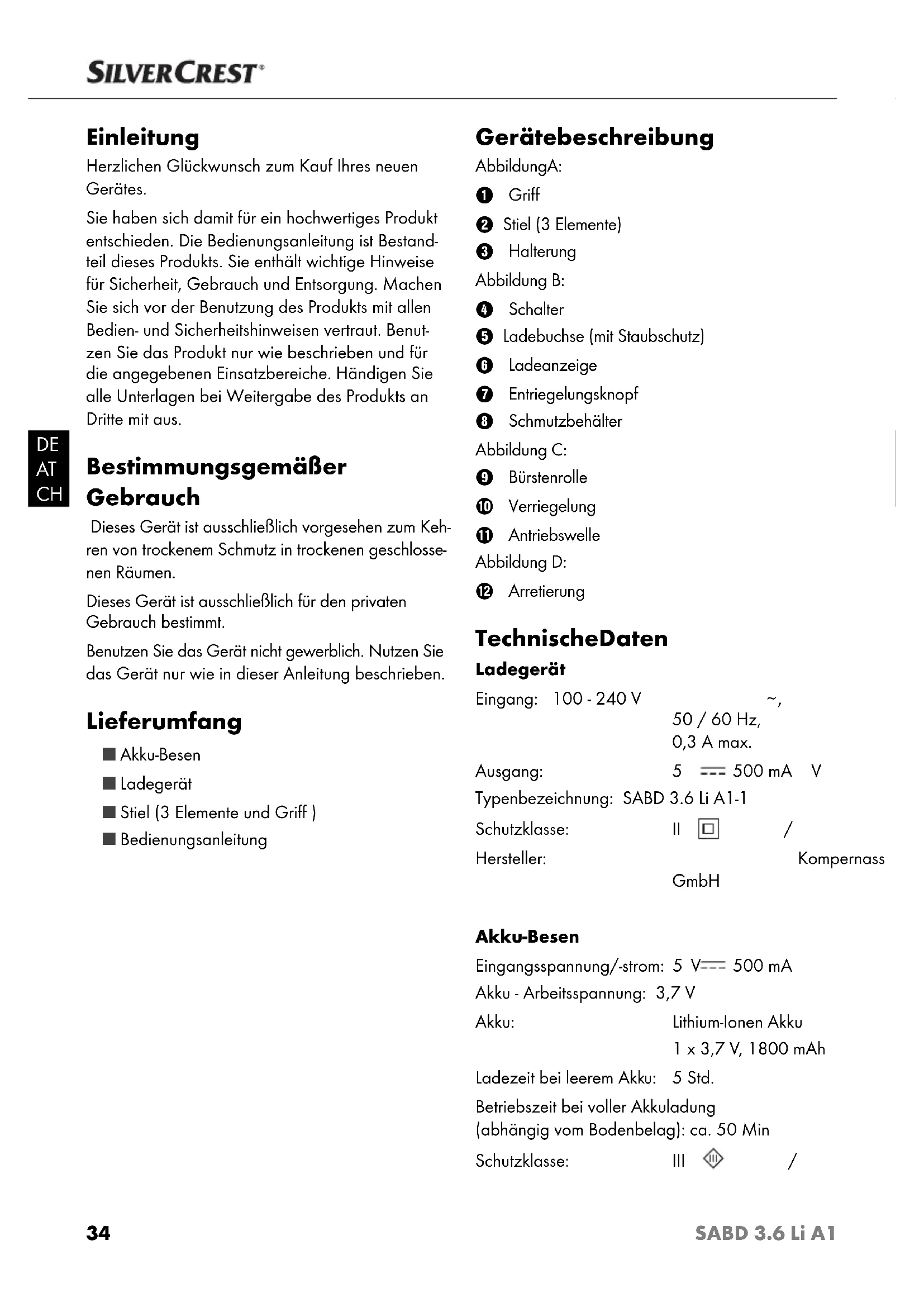

Einleitung
Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes.
Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.
Bestimmungsgemäßer Gebrauch
Dieses Gerät ist ausschließlich vorgesehen zum Kehren von trockenem Schmutz in trockenen geschlossenen Räumen.
Dieses Gerät ist ausschließlich für den privaten Gebrauch bestimmt.
Benutzen Sie das Gerät nicht gewerblich. Nutzen Sie das Gerät nur wie in dieser Anleitung beschrieben.
Lieferumfang
Akku-Besen
Ladegerät
■ Stiel (3 Elemente und Griff)
Bedienungsanleitung
Gerätebeschreibung
AbbildungA:
1 Griff
② Stiel (3 Elemente)
③ Halterung
Abbildung B:
4 Schalter
⑤ Ladebuchse (mit Staubschutz)
6 Ladeanzeige
⑦ Entriegelungsknopf
8 Schmutzbehälter
Abbildung C:
9 Bürstenrolle
10 Verriegelung
⑪ Antriebswelle
Abbildung D:
12 Arretierung
Technische Daten
Ladegerät
Eingang: 100 - 240 V 50 / 60 Hz, 0,3 A max.
Ausgang: 5 = 500 mA V
Typenbezeichnung: SABD 3.6 Li A1-1
Schutzklasse: II ☐ /
Hersteller: Kompernass GmbH
Akku-Besen
Eingangsspannung/-strom: 5 V--- 500 mA
Akku - Arbeitsspannung: 3,7 V
Akku: Lithium-Ionen Akku 1 × 3,7 V, 1800 mAh
Ladezeit bei leerem Akku: 5 Std.
Betriebszeit bei voller Akkuladung (abhängig vom Bodenbelag): ca. 50 Min
Schutzklasse: III /
Sicherheitshinweise
GEFAHR - ELEKTRISCHER SCHLAG!
- Laden Sie das Gerät niemals mit einem beschädigten Netzteil! Tauschen Sie ein beschädigtes Netzteil sofort aus, um Gefährdungen zu vermeiden. Wenden Sie sich hierzu an den Kundenservice.
▶ Lassen Sie beschädigte Netzstecker oder Netzkabel am Netzteil sofort von autorisiertem Fachpersonal austauschen, um Gefährdungen zu vermeiden. - Achten Sie darauf, dass im Betrieb das Netzkabel nicht nass oder feucht wird. Führen Sie es so, dass es nicht eingeklemmt oder beschädigt werden kann.
WARNUNG! VERLETZUNGSGEFAHR!
▶ Betreiben Sie das Gerät nur mit dem mitgeliefertem Zubehör.
Benutzen Sie das Gerät nicht, um Waschbeton, Schotter und ähnliche Oberfl ächen zu kehren.
Benutzen Sie das Gerät nicht, um hochfl orige Teppiche und nasse Bodenbeläge zu säubern.
- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
- Kinder dürfen nicht mit dem Gerät spielen.
▶ Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
▶ Verwenden Sie dieses Gerät nur zum bestimmungsgemäßen Gebrauch gemäß Beschreibung in dieser Bedienungsanleitung.
▶ Dieses Produkt enthält wiederaufl adbare Akkus. Werfen Sie die Akkus nicht ins Feuer und setzen Sie sie nicht hohen Temperaturen aus. Es besteht Explosionsgefahr!
▶ Verwenden Sie das Gerät nicht als Spielzeug.
▶ Lassen Sie Kinder nicht unbeaufsichtigt mit dem Gerät umgehen.
ACHTUNG! SACHSCHÄDEN!
▶ Laden Sie das Gerät nur mit dem mitgelieferten Netzadapter/Ladegerät (Typ SABD 3.6 Li A1-1) auf!
Mit dem beigefügten Ladegerät darf ausschließlich der Akku-Besen geladen werden, das Ladegerät ist für andere Akkus nicht geeignet.
▶ Versuchen Sie niemals, nicht wiederaufl adbare Batterien aufzuladen.
Vor dem ersten Gebrauch
■ Enfernen Sie alles Verpackungsmaterial vom Gerät. Auch die Plastiksicherung, die den Schalter ④ vor unbeabsichtigtem Drücken während des Transportes sichert.
Zusammenbau des Akku-Besens
■ Montieren Sie den Stiel ②:
- Stecken Sie die 3 Stielelemente ② so zusammen, dass die ovalen Arretierungen ⑫ in den Löchern einrasten.
- Schieben Sie den Griff ① in den Stiel, so dass die Arretierung des Griff s ① in das Loch des Stiels ② ragt.
- Stecken Sie den montierten Stiel ② mit der Arretierung ⑫ in die Halterung ③ des Gerätes.
■ Schieben Sie den Schmutzbehälter ⑧ auf das Gerät, so dass dieser an dem Entriegelungsknopf ⑦ einrastet.
Akku laden
Damit der Akku seine volle Leistungsfähigkeit erhält, ist es vor dem ersten Gebrauch notwendig, den Akku ca. 5 Stunden zu laden. Weitere Ladevorgänge benötigen, je nach Entladung des Akkus, bis zu 5 Stunden.
Das Gerät bietet bei voll geladenem Akku eine Betriebszeit von ca. 50 Min, bevor ein erneutes Aufl aden notwendig ist.
ACHTUNG! SACHSCHADEN!
▶ Verwenden Sie nur das beigefügte Ladegerät.
▶ Betreiben Sie das Gerät nur mit dem eingebauten Akku.
▶ Versuchen Sie nicht den Akku zum Aufl aden auszubauen.
▶ Versuchen Sie nicht, die Akku-Hülle zu öff nen oder den Akku zu zerlegen, dies würde den Akku zerstören.
1) Um den Akku zu laden, stellen Sie sicher, dass der Akku-Besen ausgeschaltet ist.
Schalten Sie ihn gegebenenfalls am Schalter 4 aus.
HINWEIS
Benutzen Sie den Akkubesen nicht, wenn das Gerät mit dem Ladegerät verbunden ist!
2) Öff nen Sie den Staubschutz, der die Ladebuchse 5 verschließt.
3) Stecken Sie den Stecker des Ladegerätes in die Ladebuchse 5 des Gerätes und dann den Netzstecker in eine Netzsteckdose.
4) Während des Ladevorgangs leuchtet die rote Ladeanzeige ⑥. Sollte dies nicht der Fall sein, überprüfen Sie die Steckerverbindungen und ob der Akku-Besen ausgeschaltet ist.
5) Ist der Akku aufgeladen, leuchtet die Ladeanzeige ⑥ grün. Sie können dann das Gerät wieder mit voller Leistung benutzen.
6) Ziehen Sie das Ladegerät aus der Netzsteck-dose und den Stecker des Ladegerätes aus der Ladebuchse ⑤ am Gerät.
7) Verschließen Sie die Ladebuchse ⑤ mit dem Staubschutz.
Mit dem Akku-Besen arbeiten
WARNUNG! VERLETZUNGSGEFAHR!
Halten Sie das Ende der rotierenden Bürstenrolle ⑨, Stäbe und Geräteöff nungen fern von Gesicht und Körper.
HINWEIS
Benutzen Sie das Gerät niemals mit abgenommenem Schmutzbehälter ⑧. Der Schmutz würde nur aufgewirbelt!
Drücken Sie den Schalt, um den Akku-Besen einzuschalten.
■ Führen Sie den Akku-Besen nun über den Boden.
■ Durch erneutes Drücken des Schalters ④ schaltet sich das Gerät aus.
Sie können den Stiel ② bei Arbeitsunterbrechungen in senkrechter Position eingerastet lassen.
HINWEIS
Bei einigen Teppicharten könnte der Akku-Besen rattern oder hüpfen. Arbeiten Sie in diesem Fall langsam und in entgegengesetzter Richtung.
Reinigung und Pfl ege
GEFAHR - ELEKTRISCHER SCHLAG!
▶ Reinigen Sie das Gerät nicht während des Ladevorgangs. Ziehen Sie das Ladegerät vor der Reinigung des Gerätes immer aus der Netzsteckdose!
Tauchen Sie das Gerät niemals in Wasser oder andere Flüssigkeiten!
WARNUNG! VERLETZUNGSGEFAHR!
Achten Sie darauf, dass das Gerät bei abgenommenem Schmutzbehälter ⑧ oder bei der Reinigung der Bürstenrolle ⑨ nicht unbeabsichtigt eingeschaltet wird. Verletzungsgefahr!
ACHTUNG! SACHSCHADEN!
▶ Verwenden Sie keine scheuernden oder aggressiven Reinigungsmittel. Diese können die Oberfl ächen beschädigen!
Gehäuse
■ Wischen Sie das Gehäuse des Gerätes mit einem feuchten Tuch ab. Bei Bedarf geben Sie ein mildes Spülmittel auf das Tuch.
Achten Sie darauf, dass das Gerät vollständig trocken ist, bevor Sie es wieder mit dem Ladegerät verbinden.
Schmutzbehälter
Um die Leistungsfähigkeit des Akku-Besens zu erhalten, leeren Sie den Schmutzbehälter ⑧ nach jedem Gebrauch.
Drücken Sie den Entriegelungsknopf ⑦ des Schmutzbehälters ⑧, um diesen vom Gerät zu lösen.
Ziehen Sie den Schmutzbehälter ⑧, während Sie den Entriegelungsknopf ⑦ drücken, vom Gerät ab.
■ Leeren Sie den Schmutzbehälter ⑧ und schieben Sie ihn wieder so auf das Gerät, dass dieser fest sitzt und am Entriegelungsknopf ⑦ einrastet.
Bürstenrolle
Sollte sich die Bürstenrolle ⑨ nicht mehr drehen lassen, weil sich grobe Verschmutzungen oder Fäden angesammelt haben, gehen Sie wie folgt vor: Bauen Sie die Bürstenrolle ⑨ aus:
1) Drehen Sie den Akku-Besen um und halten Sie ihn so, dass die flache Seite mit der Bürstenrolle ⑨ zu Ihnen zeigt.
2) Schieben Sie die kleine Verriegelung 10 zurück, so dass sich die Abdeckung an der Seite abnehmen lässt.
3) Nehmen Sie die Abdeckung ab.
4) Ziehen Sie die Bürstenrolle ⑨ aus dem Gehäuse.
5) Entfernen Sie Verschmutzungen (auf beiden Seiten der Borsten) und säubern Sie die Bürstenrolle 9.
Setzen Sie die Bürstenrolle ⑨ wieder ein:
1) Schieben Sie die eine Seite der Bürstenrolle ⑨ auf die Antriebswelle ⑪.
2) Schieben Sie das eckige Ende der Bürstenrolle ⑨ in das Gehäuse, so dass die Bürstenrolle ⑨ wieder grade im Gehäuse sitzt.
3) Setzen Sie die Abdeckung wieder auf das Gehäuse und schieben Sie die Verriegelung 10 wieder zurück, so dass die Abdeckung fest sitzt.
Aufbewahrung
ACHTUNG! SACHSCHADEN!
Stellen Sie sicher, dass das Gerät ausgeschaltet ist, wenn Sie es verstauen. Der Akku könnte ansonsten durch Tiefentladung beschädigt werden.
■ Bewahren Sie das gereinigte Gerät an einem sauberen, staubfreien und trockenen Ort auf.
Fehlerbeheben
Das Gerät startet nicht.
Das Gerät ist entladen. Laden Sie das Gerät erst wieder auf.
■ Das Gerät ist defekt. Wenden Sie sich an den Service.
Die Bürstenrolle ⑨ erzeugt beim Drehen laute Geräusche.
■ Die Bürstenrolle ⑨ ist verschmutzt. Reinigen Sie die Bürstenrolle ⑨.
■ Die Bürstenrolle ⑨ ist nicht richtig eingesetzt. Überprüfen Sie, ob die Bürstenrolle ⑨ korrekt eingesetzt ist und korrigieren Sie gegebenenfalls den Einbau.
Garantie und Service
Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Bitte setzen Sie sich im Garantiefall mit Ihrer Servicestelle telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung Ihrer Ware gewährleistet werden.
Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Transportschäden, Verschleißteile oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt.
Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriff en, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.
Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpfl wichtig.
DE Service Deutschland
Tel.: 0800 5435 111 (Kostenfrei aus dem dt. Festnetz/Mobilfunknetz)
E-Mail: kompernass@lidl.de
IAN 100114
AT Service Österreich
Tel.: 0820 201 222 (0,15 EUR/Min.)
E-Mail: kompernass@lidl.at
IAN 100114
CH Service Schweiz
Tel.: 0842 665566 (0,08 CHF/Min.,
Mobilfunk max. 0,40 CHF/Min.)
E-Mail: kompernass@lidl.ch
IAN 100114
Erreichbarkeit Hotline:
Montag bis Freitag von 8:00 Uhr - 20:00 Uhr (MEZ)
Entsorgung
Das Gerät und der Akku müssen getrennt voneinander entsorgt werden.
Gerät entsorgen
Werfen Sie das Gerät keinesfalls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2012/19/EU.
Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung.
Akkus entsorgen
Batterien/Akkus dürfen n Hausmüll entsorgt werden. Jeder Verbraucher ist gesetzlich verpfl ichtet, Batterien/Akkus bei einer Sammelstelle seiner Gemeinde/seines Stadtteils oder im Handel abzugeben.
Diese Verpflichtung dient dazu, dass Batterien/Akkus einer umweltschonenden Entsorgung zugeführt werden können. Geben Sie Batterien/Akkus nur im entladenen Zustand zurück.
Um das Gerät umweltgerecht zu entsorgen, müssen Sie den Akku aus dem Gerät entfernen:
GEFAHR - ELEKTRISCHER SCHLAG!
Entfernen Sie das Gerät vom Stromnetz, wenn Sie den Akku entfernen!
ACHTUNG! SACHSCHADEN!
Entnehmen Sie den Akku nur aus dem Gerät, wenn Sie das Gerät entsorgen/verschritten wollen! Das Gerät ist defekt, wenn Sie den Akku ausgebaut haben!
1) Nehmen Sie den Schmutzbehälter 8 ab.
2) Drehen Sie den Akku-Besen um und halten Sie ihn so, dass die flache Seite mit der Bürstenrolle ⑨ zu Ihnen zeigt.
3) Entnehmen Sie die Bürstenrolle ⑨, wie im Kapitel „Reinigung und Pfl ege“ beschrieben.
4) Hebeln Sie mit einem fl achen Gegenstand, zum Beispiel einem Schraubendreher, die beiden kleinen äußeren Rollen heraus. Lösen Sie die darunter liegenden Schrauben.
5) Lösen Sie die 2 Kreuzschlitzschrauben an der schwarzen Plastikabdeckung und nehmen Sie diese ab.
6) Lösen Sie die noch verbliebenen 3 Kreuzschlitzschrauben an dem unteren Platikteil und nehmen Sie dieses ab. Sie können nun den Antriebsriemen sehen.
7) Entfernen Sie den Antriebsriemen an der Seite und ziehen Sie das Antriebsrad nach oben aus der Schiene heraus.
8) Lösen Sie die 4 Kreuzschlitzschrauben am Motorblock und entfernen Sie die Abdeckung des Motorblocks.
9) Knipsen Sie die Kabel, die zu den Akkus führen ab und entfernen Sie den Akku, um diesen umweltgerecht zu entfernen.
Verpackung entsorgen
Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.
