BEDIENUNGSANLEITUNG M9400 MAKITA

D Bandschleifer Betriebsanleitung

I Levigatrice a nastro Istruzioni per l'uso
NL Bandschuurmachine Gebruiksaanwijzing
E Lijadora de Banda Manual de instructiones
P Lixadeira de Cinta Manual de instruções

DK Slibeband Brugsanvisning

GR Aεiavtnpας ζωνης Oδnyieς χρήσεως
TR Kayisli Zimpara Makinası Kullanma kilavuzu

M9400

1

013112 013213

3

013114 013115A

6

013116

5

013117

7
8

013119013118

9

10

1 Elektronikschalter

6 Einstellknopf

11 Korkgummiplatte

2 Arretierknopf

7 Staubsack

12 Kohlenstoffplatte

3 Hebel

8 Verschluss

13 VerschleBgrenze

4 Ständer

9 Absaugstutzen

14 Bürstenhalterkappe

5 Knopf

10 Federscheibe

15 Schraubendreher

TECHNISCHE DATEN

Modell M9400
Schleifbandgroße 100 mm x 610 mm
Schleifbandgeschwindigkeit 380 m/min
Gesamtlänge 354 mm
Nettogewicht 6,2 kg
Sicherheitsklasse /II	☐

GEB145-1

• Aufgrund unseres Dauerprogramms der Forschung und Entwicklung unterliegen die hier angegebenen technischen Daten Änderung ohne Vorankündigung.
• Die technischen Daten können von Land zu Land abweichen.
  Gewicht nach EPTA-Verfahren 01/2014

ENE052-1

Vorphesehene Verwendung

Die Maschine ist für das Schleifen großer Flächen von Holz, Kunststoff und Metallmaterial sowie von lackierten Oberflächen vorgesehen.

ENF002-2

Netzanschluss

Die Maschine sollte nur an eine Stromquelle angeschlossen werden, deren Spannung mit der Angabe auf dem Typenschild übereinstimmt, und kann nur mit Einphasen-Wechselstrom betrieben werden. Diese sind doppeltschutzisoliert und können dazu auch an Steckdosen ohne Erdleiter verwendet werden.

GEA010-3

Allgemeine Sicherheitswannungen für Elektrowerkzeuge

WARNUNG Lesen Sie alle Sicherheitshinweise, Anweisungen, Abbildungen und Spezifikationen, die thisem Elektrowerkzeug beiliegen. Eine Missachtung der unten aufgeführten Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen.

Bewahren Sie alle Warnungen und Anweisungen für spätere Bezugnahme auf.

Der Ausdruck „Elektrowerkzeug" in den Warnhinweisen bezieht sich auf Ihr mit Netzstrom (mit Kabel) oder Akku (ohne Kabel) betriebenes Elektrowerkzeug.

SICHERHEITSWARNUNGEN FÜR BANDSCHLEIFER

1. Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, weil die Schleifoberfläche das eigene Kabel berühren kann. Bei Kontakt mit einem Strom führenden Kabel konnen die freiliegenden Metallteile des Elektrowerkzeugs ebenfalls Strom führend werden, so dass der Benutzer einen elektrischen Schlag erleiden kann.
2. Sorgen Sie für ausreichende Belüftung des Arbeitsplatzes beim Schleifen.
3. Manche Materialien konnen giftige Chemikalien enthalten. Treffen Sie Vorsichtsmaßnahmen, um das Einatmen von Arbeitsstaub und Hautkontakt zu verhüten. Befolgen Sie die Sicherheitsdaten des Materiallieferanten.
4. Verwenden Sie stets die korrekte Staubschutz-oder Atemmaske für das jeweilige Material und die Anwendung.
5. Tragen Sie stets eine Sicherheits- oder Schutzbrille. Eine gewöhnliche Brille oder Sonnenbrille ist KEIN Ersatz für eine Schutzbrille.
6. Halten Sie das Werkzeug mit beiden Händen fest.
7. Vergewissern Sie sich vor dem Einsatz des Werkzeugs, dass das Schleifband nicht das Werkstück berührt.
8. Halten Sie ihre Höhe von rotierenden Teilen fern.
9. Lassen Sie das Werkzeug nicht unbeaufsichtigt laufen. Benutzen Sie das Werkzeug nur im handgeführten Einsatz.
10. Benetzen Sie die Werkstückoberfläche nicht mit Wasser, weil diesen Werkzeug nicht wasserdicht ist.

DIESE ANWEISUNGEN AUFBEWAHREN.

WARNING: Lassen Sie sich NICTT durch Bequemlichkeit oder Vertrautheit mit dem Produkt (durch wiederholten Gebrauch erworben) von der strikten Einhaltung der Sicherheitsregeln für das vorliegende Produkt abhalten. MISSBRAUCH oder Missachtung der Sicherheitsvorschriften in dieser Anleitung konnen schwere Personenschäden verursachen.

FUNKTIONSBESCHREIBUNG

VORSICHT:

• Vergewissern Sie sich vor jeder Einstellung oder Funktionsprüfung der Maschine stets, dass sie ausgeschaltet und vom Stromnetz getrennt ist.

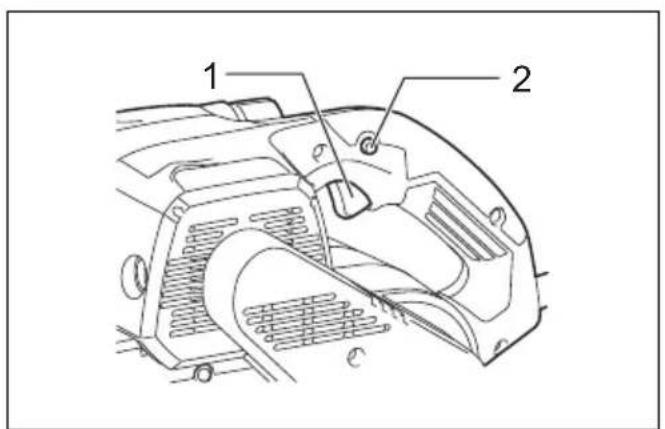

Schalterfunktion (Abb. 1)

VORSICHT:

• Vergewissern Sie sich vor dem Anschlieben der Maschine an das Stromnetz stets, dass der Elektronikschalter ordnungsgemäß Funktioniert und beim Loslassen in die AUS-Stellung zurückkehrt.

Zum Einsatzen der Maschine einfach den Elektronikschalter drucken. Zum Ausschalten den Elektronikschalter loslassen.

Für Dauerbetrieb den Elektronikschalter betätigten, dann den Arretierknopf hineindrücken, und den Elektronikschalter loslassen.

Zum Ausrasten des Arretierknopfes Elektronikschalter bis zum Anschlag hineindrücken und dann loslassen.

MONTAGE

VORSICHT:

• Vergewissern Sie sich vor der Ausführung von Arbeiten an der Maschine stets, dass sie ausgeschelt und vom Stromnetz getrennt ist.

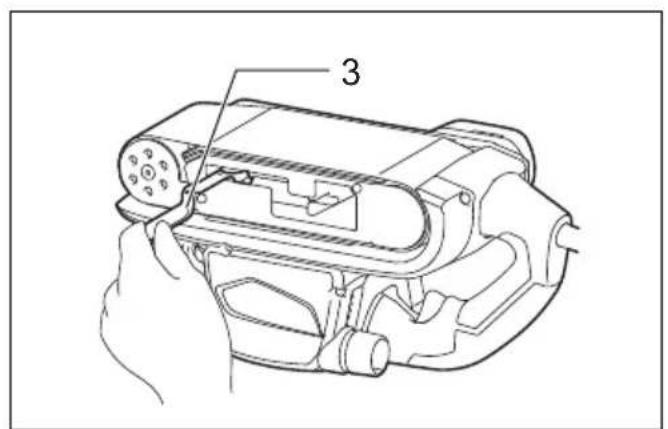

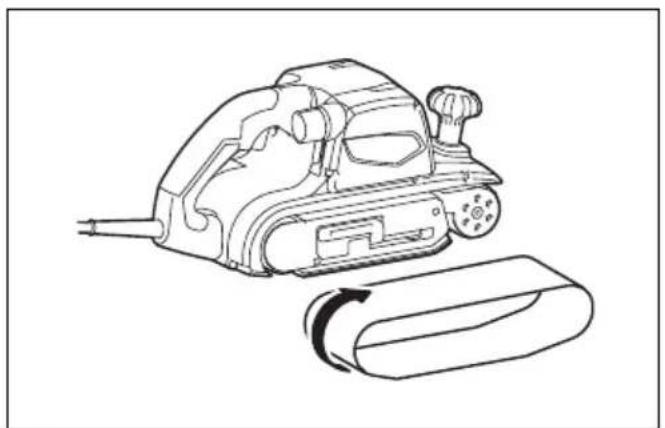

Montage und Demontage des Schleifbands (Abb. 2 und 3)

Den Hebel ganz herausziehen, und das Band auf die Rollen aufziehen. Anschließlich den Hebel wieder auf die Ausgangsstellung zurückstellen.

VORSICHT:

• Vergewissern Sie sich bei der Anbringung des Bands, dass die Entwicklung des Pfeils auf der Rückseite des Bands mit dem Pfeil an der Maschine übereinstimmt.

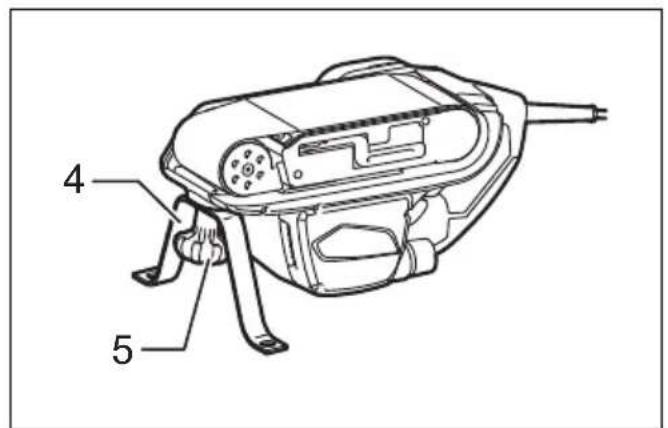

Anbringen und Abnehmen des Ständers (Abb. 4)

Die Verwendung des Ständers bei umgedrehter Maschine erhögt eine andere Art des Schleifens. Den Knopf entfern, dann den Ständer an dessen Stelle anbringen und mit dem Knopf sichern.

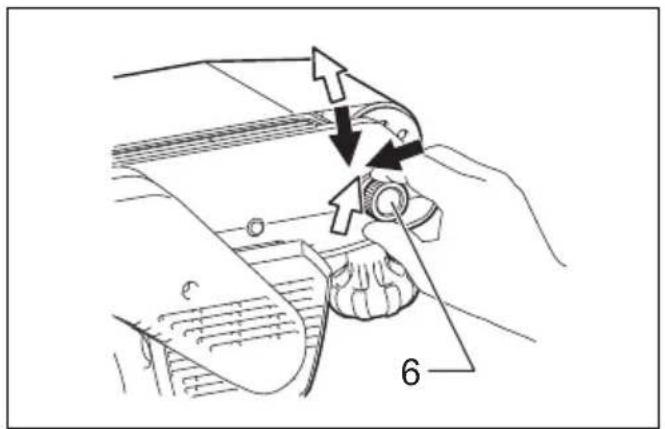

Einstellen der Bandspur (Abb. 5)

Die Bandspur bei laufendem Band mit dem Einstellknopf zentrierten. Wir'deser Punkt vernachlüssigt, kann es zu Ausfransen der Bandkanten und Verschleib des Schleiferrahmens kommt.

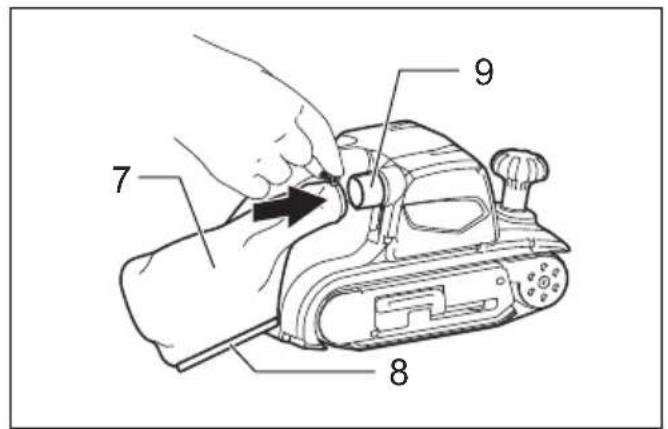

Staubsack (Abb. 6)

Der Staubsack erhögt sauberes Arbeiten und einfaches Staubsammeln. Zum Anbringen wird der Staubsack auf den Absaugstutzen geschoben.

Wenn der Staubsack etwa halb voll ist,nehmen Sieihn von der Maschine ab undziehen den Verschluss hersaus. Entleeren Sie den Staubsack, indem Sieihn leicht abklopfen, um die an den Innenflächen haftenden Staubpartikel, die den Durchlass behindern konnen, zu losen.

BETRIEB

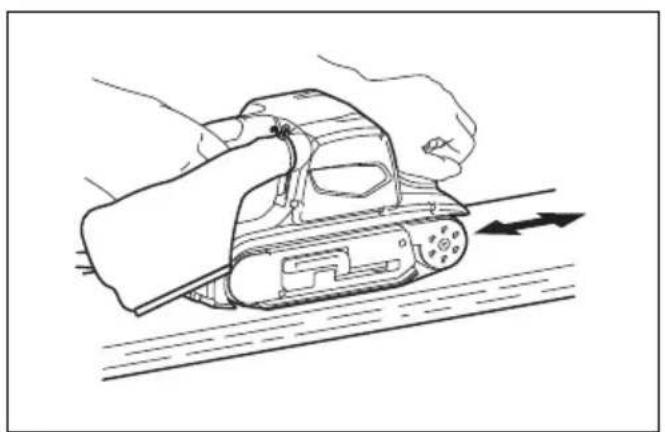

Schleifbetrieb (Abb. 7)

VORSICHT:

• Die Maschinearf beim Ein- und Ausschalten nicht mit dem Werkstück in Kontakt sein. Anderenfalls kann die geschlüffene Oberfläche oder das Schleifband beschädigt werden.

Halten Sie die Maschine mit beiden Händen fest. Schalten Sie die Maschine ein und warten Sie, bis sie ihre volle Drehzahl erreicht. Setzen Sie dann die Maschine sichte auf die Werkstück-Oberfläche. Halten Sie das Band stets bündig mit dem Werkstück, und bewegen Sie die Maschine vor und darüber.

Niemals gewaltsam auf die Maschine drucken. Das Eigengewicht der Maschine übt ausreichenden Druck aus. Übermäßiger Druck kann Stehenbleiben und Überhitzung des Motors oder Verbrennung des Werkstücks und möglichen Rückschlag verursachen.

WARTUNG

VORSICHT:

• Denken Sie vor der Durchführung von Überprüfungen oder Wartungsarbeiten stets davon, die Maschine auszuschalten und vom Stromnetz zu trennen.
• Verwenden Sie auf keinen Fall Benzin, Benzol, Verdünner, Alkohol oder dergleichen. Solche Mittel können Verfärbung, Verformung oder Rissbildung verursachen.

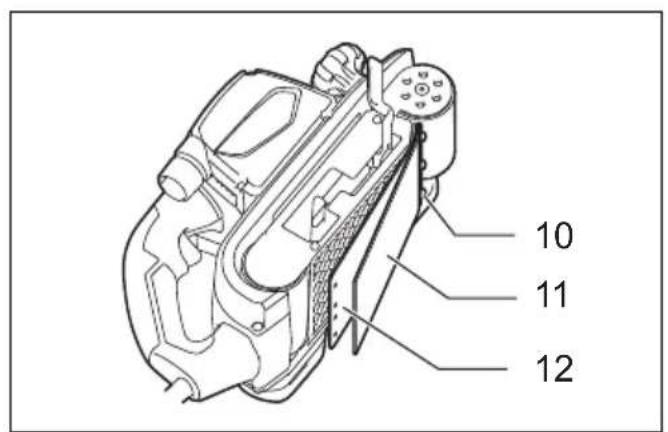

Auswechseln der Kohlenstoffplatte (Abb. 8)

Wechseln Sie die Kohlenstoffplatte auf der Korkgummiplatte aus, wenn sie abgenutzt ist. Die Schrauben der Federscheibe und die abgenutzte Kohlenstoffplatte entfernen, dann eine neue Kohlenstoffplatte anbringen und mit den Schrauben befestigen.

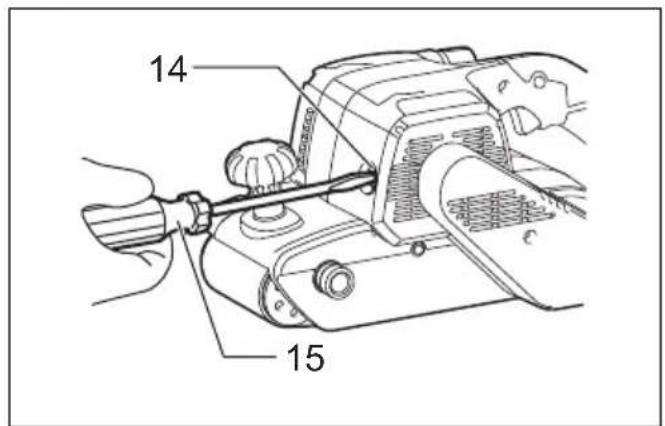

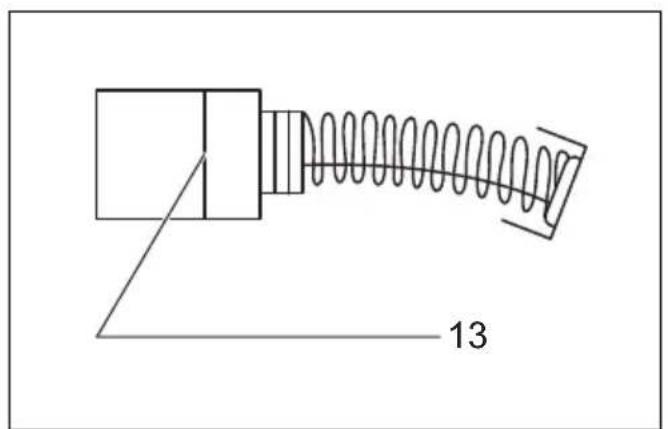

Auswechseln der Kohlebürsten (Abb. 9 und 10)

Die Kohlebürsten müssen regelmäßigen entfern und überprüft werden. Wenn die Teile bis zur Verschleibgrenze abgenutzt sind, müssen sie erneuert werden. Halten Sie die Kohlebürsten stets sauber, damit sie ungehindert in den Haltern gleiten können. Beide Kohlebürsten sollenen gleichzeitig erneuert werden. Verwenden Sie nur identische Kohlebürsten.

Die Bürstenhalterkappen mit einem Schraubendreher herausdrehen. Die abgenutzten Kohlebürsten hersausnahmen, die neuen einsetzen, und dann die Bürstenhalterkappen wieder eindreten.

Um die SICHERHEIT und ZUVERLÄSSIGKEIT thesees Produkte zu gewährleisten, sollenn Reparaturen und andere Wartungs- oder Einstellarheiten nur von Makita-Kundendienstzentren unter ausschließlich Verwendung von Makita-Originalersatzteilen ausgeführrt werden.

Gerausch

Typischer A-bewerteter Geräuschpegel ermittelt gemäß

EN62841-2-4:

Schalldruckpegel (L_DA) : 90 dB (A)

Schalleistungspegel (L_WA) : 98 dB (A)

Ungewissheit (K): 3 dB (Å)

HINWEIS:

• Der (Die) angegebene(n) Schallemissionswert(e) wurde(n) im Einklang mit der Standardprümf Methode gemessen und kann (konnen) für den Vergleich zwischen Werkzeugen herangezogen werden.
• Der (Die) angegebene(n) Schallemissionswert(e) kann (konnen) auch für eine Vorbewertung des Gefährungsgrads verwendet werden.

WARNING:

Einen Gehorschutzlagen.
Die Schallemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs, und speziell je nach der Art des bearbeiteten Werkstücks, von dem (den) angegebenen Wert(en) abweichen.
Identifizieren Sie Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährungsgrades unter den tatsächlichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit).

Vibration

Vibrationsgesamtwert (Drei-Achsen-Vektorsumme)

ermittelt gemäß EN62841-2-4:

Arbeitsmodus: Schleifen von Metallplatten

Vibrationsemission (a_b) .. 2,5m / s^2 oder weniger

Ungewissheit (K): 1,5 m/s²

HINWEIS:

• Der (Die) angegebene(n) Vibrationsgesamtwert(e) wurde(n) im Einklang mit der Standardprüfungstehode gemessen und kann (konnen) für den Vergleich zwischen Werkzeugen herangezogen werden.
• Der (Die) angegebene(n) Vibrationsgesamtwert(e) kann (konnen) auch für eine Vorbewertung des Gefährungsgrads verwendet werden.

WARNING:

Die Vibrationsemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs, und speziell je nach der Art des bearbeiteten Werkstücks, von dem (den) angegebenen Emissionswert(en) abweichen.
Identifizieren Sie Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährungsgrades unter den tatsächlichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit).

KONFORMITÄTSERKLÄRUNGEN

Nur für europäische Länder

Die Konformitätserklarungen sind in Anhang A dieser Betriebsanleitung enthalten.
