DE/AT/CH Originalbetriebsanleitung

Seite

4

Allgemeine Beschreibung 5

Lieferumfang. 5

Funktionsbeschreibung. 5

Ubersicht 5

Technische Daten. 6

Sicherheitshinweise. 6

Symbole und Bildzeichen 7

Allgemeine Sicherheitschinweise ....7

Weiterfuhrende Sicherheitschinweise... 10

Restrisiken 11

Montage 11

Funkenschutz montieren/einstellen....11

Werkstückauflagen montieren/
einstellen 12

Gerät auf Arbeitsstisch verschrauben...12

Bedienung 12

Ein- und Ausschalten 13

Schleifen mit der Schleifscheibe 13

Bandschleifen 13

Schleifband wechseln 14

Schleifscheibe wechseln 14

Reinigung und Wartung 15

Reinigung 15

Lagerung 16

Entsorgung/Umweltschutz 16

Ersatzteile/Zubehör 16

Fehlersuche 17

Garantie 18

Reparatur-Service 19

Service-Center. 19

Importeur 19

Original CE-Konformitäts

erklarung 66

Explosionszeichnung 69

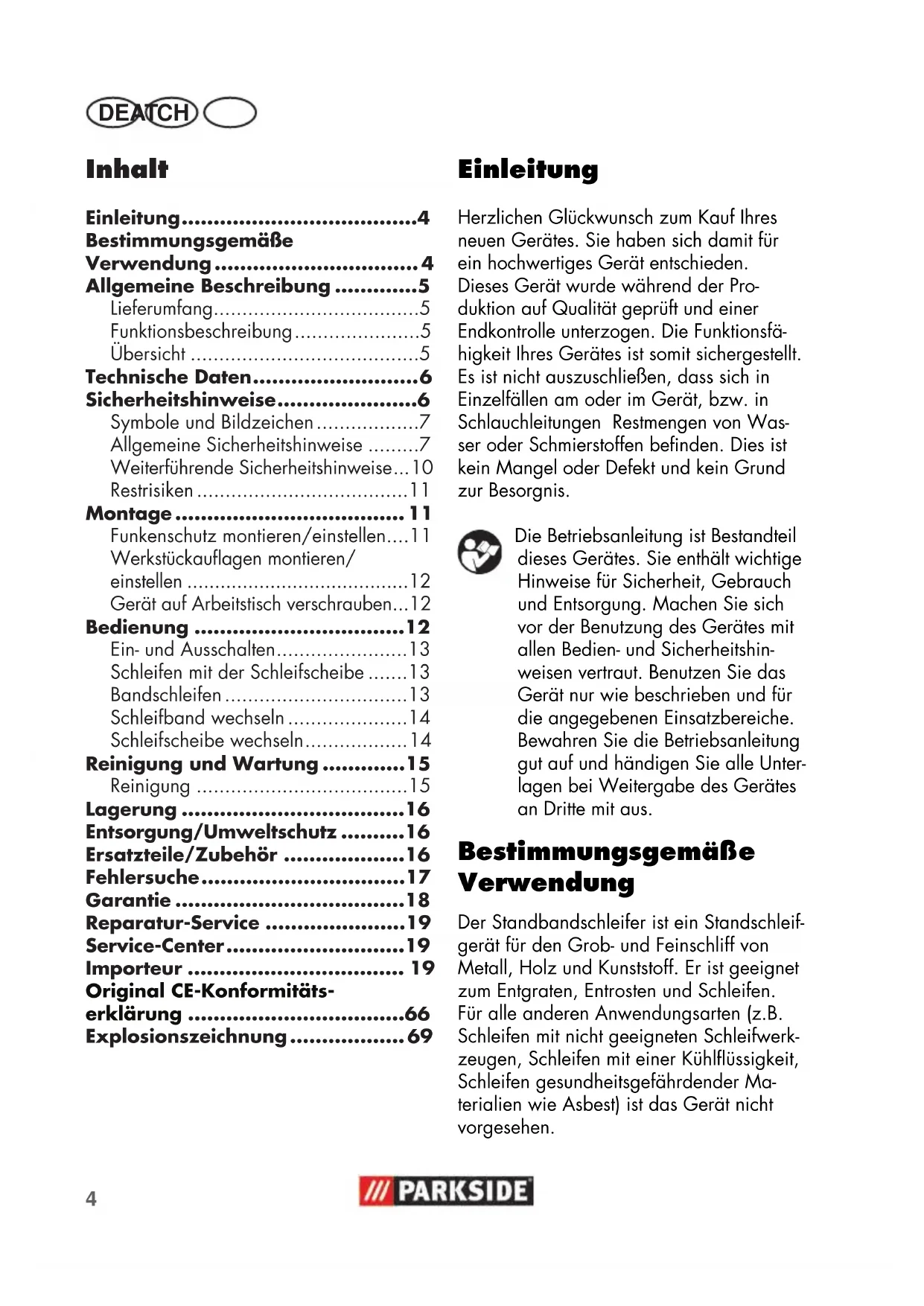

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden. Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt. Es ist nicht auszuschreiben, dass sich in Einzelfallen am oder im Gerät, bzw. in Schlauchleitungen Restmengen von Wasser oder Schmierstoffen befinden. Dies ist kein Mangel oder Defekt und kein Grund zur Besorgnis.

Die Betriebsanleitung ist Bestandteil deses Gerätes. Sie enthalt wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitsin- weisen vertraut. Benutzen Sie das Gerät nur wie beschreiben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und handigen Sie alle Unter- lagen bei Weitergabe des Gerätes an Dritte mit aus.

Bestimmungsgemebe Verwendung

Der Standbandschleifer ist ein Standschleifgerät für den Grob- und Feinschliff von Metall, Holz und Kunststoff. Er ist geeignet zum Entgraten, Entrosten und Schleifen. Für alle anderen Anwendungsarten (z.B. Schleifen mit nicht geeigneten Schleifwerkzeugen, Schleifen mit einer Kühflüssigkeit, Schleifen gesundheitsgeführrender Materialien wie Asbest) ist das Gerät nicht vorgesehen.

Das Gerät ist für den Einsatz im Heimwer-kerbereich bestimmt. Es wurde nicht für den gewerblichen Daureinsatz konzipiert. Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Jugendliche über 16 Jahre dürfen das Gerät nur unter Aufsicht benutzen.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Allgemeine Beschreibung

Die Abbildung der wichtigsten Funktionsteile finden Sie auf der vorderen und hinteren Ausklappseite.

Lieferumfang

Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist. Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

Gerat
- Transparenter Funkenschutz (A 1)
- Justierschraube für Funkenschutz (A 2)
(1 Kreuzschlitzschraube incl. Federring und Unterlegscheibe sowie Mutter)
- 2 Werkstückauflagen (A6/18) mit Montagematerial (2 Sternmuttern (A5/17), 2 Schrauben, 2 Unterlegscheiben, 2 Zahnscheiben)
Originalbetriebsanleitung

Funktionsbeschreibung

Der Standbandschleifer ist ein Kombiger, ausgestellt mit einer Schleifscheibe und einem justierbaren Schleifband. Zum Schutz des Anwenders ist das Gerät mit einem Funkenschutz und Schutzhauben versehen. Die Funktion der Bedienteile entnehmer Sieitte den nachfolgenden Beschreibungen.

Übersicht

1 Funkenschutz (zweiteilig)

Justierschraube für Funkenschutz

3 Schutzhaube Schleifscheibe
4 Motorgehause
5 Sternmutter zur Montage der
Werkstückauflage Schleifband
6 Werkstücksauflage Schleifband
7 Spannhebel Schleifband
8 Spannschraube fur obere Bandrolle
9 Schutzhaube Schleifband

10 Schleifband

11 Befestigungsschrauben für Schleifband-Abdeckung
12 Schleifband-Abdeckung
13 Bohrungen für Tischmontage
14 Ein-/Ausschalter

14a Einschalter
14b Ausschalter

15 Befestigungsschrauben für Schleifscheiben-Abdeckung
16 Schleifscheiben-Abdeckung

17 Sternmutter zur Montage/Justierung der Werkstücksauflage Schleifscheibe
18 Werkstücksauflage Schleifscheibe
19 Schleifscheibe

20 Obere (a) und andere (b) Laufrolle

21 Justierschraube Bandlauf

Technische Daten

Nenneingangsspannung ...230 V~, 50 Hz
Leistungsaufnahme 240 W (S2 30 min)*

Schutzklasse

Schutzart. IP 20

Bemessungs-Leerlaufgeschwindigkeit _0 2950 min

Schleifscheibe Außendurchmesser 150 mm

Bohrung. 12,7 mm

Dicke. 20 mm

Kornung. 36

Umlaufgeschwindigkeit v_0 ...max. 23 m/s

Schleifband Abmessung 50 x 686 mm

Kornung. 80

Umlaufgeschwindigkeit v_0 15 m/s

Gewicht (incl. Zubehör) ............ca. 7,1 kg Schalldruckpegel

(L_pA) 89 dB (A); K_pA = 3 dB (A)

Schalleistungspegel (L_wA) gemessen.....102 dB(A); K_wA = 3 dB(A)

Schwingungsgesamtwert _1 . 2,5 m/s

• Auf die untunterbrochene Betriebsdauer von 30 Minuten erfolgt eine Ruhepause, bis die Gerätetemperatur weniger als 2 K (2°C) von der Raumtemperatur abweicht.

Larm- und Vibrationswerte wurden entsprechend den in der Konformitätserklung genannten Normen und Bestimmungen ermittelt.

Technische und optische Veränderungen konnen im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden. Alle Maße, Hinweise und Angaben dieser sind deshalb ohne Gewähr. Rechtsansprüche, die aufgrund der Betriebsanleitung gestellt werden, konnen daher nicht geltend gemacht werden.

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden. Der angegebene Schwingungsemissionwert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

Warning:

Der Schwingungsemissionswert kann sich während der tatsächlichen Benutzung des Elektrowerkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird.

Es besteht die Notwendigkeit, Sicherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Aussetzung während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigten, beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es bereits eingeschaltet ist, aber ohne Belastung lauft).

Sicherheitshinweise

ACHTUNG!
Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsatzliche Sicherheitsmaßnahmen zu beachten. Lesen Sie alle diese Hinweise, bevor Sie diesen Elektrowerkzeug benutzen, und bewahren Sie die Sicherheitshinweise gut auf.

Symbole und Bildzeichen

Bildzeichen auf dem Gerät:

Achtung!

Verletzungsgefahr durch sich drehendes Werkzeug! Halten Sie ihre Hände fern.

Gefahr durch elektrischen Schlag! Ziehen Sie vor Wartungs- und Reparaturarbeiten den Netzstecker aus der Steckdose.

Betriebsanleitungesen.

Tragen Sie Gehorschutz.

Tragen Sie Augenschutz.

Tragen Sie einen Atemschutz.

Gefahr durch Schnittverletzungen. Tragen Sie schnitsichere Hand-schuhe.

Keine defekte Schleifscheibe einsetzen.

Elektrogeräte gehoren nicht in den Hausmüll.

Abmessungen Schleifscheibe

Abmessungen Schleifband

Symbole in der Betriebsanleitung:

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden.

Gebotszeichen (anstelle des Ausrufungszeichens ist das Gebot erläuter) mit Angaben zur Verhütung von Schäden.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Allgemeine Sicherheitshinweise

Sicheres Arbeitsen:

• Halten Sie ihren Arbeitsbereich in Ordnung.

Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.

• Berücksichtigten Sie Umgebungs-einflüsse.

• Setzen Sie Elektrowerkzeuge nicht dem Regen aus.

• Benutzen Sie Elektrowerkzeuge nicht in feuchter oder nasser Umgebung. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
• Sorgen Sie für gute Beleuchtung des Arbeitsplatzes.
• Benutzen Sie Elektrowerkzeuge nicht, wo Brand- oder Explosionsgefahr besteht. Elektrowerkzeuge erzeugen Funktion, die den Staub oder die Dämpfe entzüden können.

Schützen Sie sich vor elektrischem Schlag.

Vermeiden Sie Körperberührung mit ge-erdeten Teilen (z.B. Rohren, Radiatoren,

Elektroherden, Kuhlgeräten).

• Halten Sie andere Personen fern.
  Lassen Sie andere Personen, insbesondere Kinder, nicht das Elektrowerkzeug oder das Kabel berühren. Halten Sie sie von ihrem Arbeitsbereich fern.
  Bewahren Sie unbenutzte Elektrowerkzeuge sicher auf. Unbenutzte Elektrowerkzeuge sind an einem trockenen, hochgelegenen oder abgeschlossenen Ort, außerhalb der Reichweite von Kindern, abzulegen. Es besteht Verletzungsgefahr.
• Überlasten Sie Ihr Elektrowerkzeug nicht.
  Sie arbeiten better und sicherer im angegebenen Leistungsbereich.

• Benutzen Sie das richtige Elektrowerkzeug.

• Verwenden Sie keine leistungsschwachen Maschinen für schwere Arbeiten.

• Benutzen Sie das Elektrowerkzeug nicht für solche Zwecke, für die es nicht vorgesehen ist. Benutzen Sie zum Beispiel keine Handkreissäge zum Schneiden von Baumästen oder Holzscheiten.

Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situatio- nen führen.

Tragen Sie geeignete Arbeitskleidung.

• Tragen Sie keine weite Kleidung oder Schmuck, sie konnen von beweglichen Teilen erfasst werden.
• Bei Arbeiten im Freien ist rutschfestes Schuhwerk empfehlenswert.
• Tragen Sie bei langen Haaren ein Haarnetz.

Benutzen Sie Schutzausrüstung.

• Tragen Sie eine Schutzbrille. Bei Nichtbeachtung konnen Augenverlet

zungen durch Funken oder Schleifpartikel entstehen.

• Verwenden Sie bei stauberzeugenden Arbeitsen eine Atemmaske.

Schlieben Sie die Staubabsaug-Einrichtung an.

Falls Anschlüsse zur Staubabsaugung und Auffangeinrichtung vorhanden sind, überzeugen Sie sich, dass diese angeschlossen und richtig benutzt werden.

• Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist.

Benutzen Sie das Kabel nicht, um den Netzstecker aus der Steckdose zuziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

• Sichern Sie das Werkstück. Benutz den Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festhalten. Es ist damit sicherer gehalten als mit ihrer Hand.

• Vermeiden Sie abnormale Körperhaltung. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.

Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen betterkontrollieren.

• Pflegen Sie ihre Werkzeuge mit Sorgfalt. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

• Halten Sie die Schneidwerkzeuge scharf und sauber, um better und sicherer arbeiten zu konnen.

• Befolgen Sie die Hinweise zur Schmierung und zum Werkzeugwechsel.
• Kontrollieren Sie regelmäßig das Netzkabel des Elektrowerkzeugs und

lassen Sie theses bei Beschadigung von einem anerkannten Fachmann erneuern.

• Kontrollieren Sie Verlängerungsleitungen regelmäßig und ersetzen Sie diese, wenn sie beschadigt sind.

• Halten Sie die Handgriffe trocken, sauber und frei von Öl und Fett.

• Ziehen Sie den Netzstecker aus der Steckdose bei Nichtgebrauch des Elektrowerkzeugs, vor der Wartung und beim Wechsel von Werkzeugen. Diese Vorsichtsmaßnahme verhinder den unbeabsichtigten Start des Elektrowerkzeugs.

- Lassen Sie keine Werkzeugschlüsse stecken.

Überprüfen Sie vor dem Einsatz, dass Schlüssel und Einstellwerkzeuge entfernt sind.

Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.

- Vermeiden Sie unbeabsichtigten Anlauf.

Vergewissern Sie sich, dass der Schalter beim Einstecken des Steckers in die Steckdose ausgeschaltet ist.

Benutzen Sie Verlängerungskabel für den Außenbereich.

Verwenden Sie im Freien nur dafür zuge- lassene und entsprechend gekennzeich- nete Verlängerungskabel.

Seien Sie aufmerksam.

Achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Elektrowerkzeug nicht, wenn Sie unkonzentriert sind. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthalten Verletzungen führen.

• Überprüfen Sie das Elektrowerkzeug auf eventuelle Beschädi

gungen.

Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Vor weiterem Gebrauch des Elektrowerkzeugs müssen Schutzvorrichtungen oder weniger beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäß Funktion untersucht werden.
- Überprüfen Sie, ob die beweglichen Teile einwandfrei Funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sümmtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfrei Betrieb des Elektrowerkzeugs zu gewährleisten.
- Beschädigte Schutzvorrichtungen und Teile müssen bestimmungsgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, sowieit nichts anderes in der Betriebsanleitung angegeben ist.
- Benutzen Sie keine Elektrowerkzeuge, bei denen sich der Schalter nicht ein und ausschalten lasst. Beschädigte Schalter müssen bei einer Kundenstwerkstatt ersetzt werden.

- Achtung!

Der Gebrauch anderer Einsatzwerkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

• Lassen Sie Ihr Elektrowerkzeug durch eine Elektrofachkraft reparieren. Dieses Elektrowerkzeug entspricht den einschlagigen Sicherheitsbestimmungen. Reparaturen durfen nur von einer Fachwerkstatt ausgeführten werden, indem Originalersatzteile verwendet werden; andernfalls konnen Unfälle für den Benutzer entstehen.

Weiterfuhrende Sicherheitschinweise

• Schlieben Sie das Gerät nur an eine Steckdose mit Fehlerstrom-Schutzeinrichtung (FI-Schalter) mit einem Bemessungsfehlerstrom von nicht mehr als 30 mA an.

• Halten Sie Netzkabel und Verlängerungskabel von der Schleifscheibe und der Sägekette fern. Ziehen Sie bei Beschädigung oder Durchschnitten dazu den Netzstecker aus der Steckdose. Berühren Sie die Leitung nicht, bevor sie vom Netz getrennt ist.

EsbestehtGefahr durch elektrischen Schlag.

• Der Austausch des Steckers oder der Anschlussleitung ist immer vom Hersteller des Elektrowerkzeugs oder seinem Kundendienst auszufahren, um Gefährdun-gen zu vermeiden.

• Schalten Sie das Gerät erst ein, wenn es sicher auf der Arbeitsfläche montiert ist.

• Zu ihrer eigenen Sicherheit, benutzen Sie nur Zubehör und Zusatzgeräte, die in der Betriebsanleitung angegeben oder vom Werkzeug-Hersteller empfohlen oder angegeben werden.

• Verwenden Sie nur vom Hersteller empfohlene Schleifwerkzeuge. Verwenden Sie keine Sageblätter. Vergewissern Sie sich, dass die Maße zum Gerät passen.

• Verwenden Sie nur Schleifscheiben, deren aufgedruckte Drehzahl mindestens so hoch ist wie die auf dem Typenschild des Gerätes angegebene.

• Unterziehen Sie die Schleifscheibe vor dem Gebrauch einer Sichtprüfung. Verwenden Sie keine beschädigten oder verformten Schleifscheiben. Wechseln Sie eine abgenutzte Schleifscheibe aus.

• Betreiben Sie das Gerät niemals ohne Funkenschutz oder Schutzhauben.

Stellen Sie den Funkenschutz periodisch nach, um den Verschleib der Schleifscheibe auszugleichen (Abstand max. 2 mm).

Wechseln Sie die Schleifscheibe spätestens aus, wenn der Funkenschutz und die Werkstückauflage nicht mehr auf einen Abstand von max. 2 mm nachgestellt werden kann.

• Achten Sie daraufuf, dass beim Schleifen entstehende Funken keine Gefahr hervorrufen, z. B. Personen treffen oder entflammbare Substanzen entzünden.

• Tragen Sie beim Schleifen, Bürsten und Trennen stets eine Schutzbrille, Sicherheitshandschuhe, einen Atemschutz und einen Gehörschutz.

• Halten Sie nie die Finger zwischen Schleifscheibe und Funkenschutz oder in die Nähe der Schutzhauben. Es besteht Gefahr durch Quetschen.

Die rotierenden Teile des Gerätes konnen aus Funktionellen Gründen nicht abgedeckt werden. Gehen Sie daher mit Bedacht vor und halten Sie das Werkstück gut fest, um ein Verrutschen zu vermeiden, wodurch ihre Höhe mit dem Schleifband oder der Schleifscheibe in Berührung kommt.

• Das Werkstück wird beim Schleifen besteht. Nicht an der bearbeiteten Stelle anfassten, halten Sie es abkühlen. Es besteht Verbrennungsgefahr. Verwenden Sie kein Kuhlmittel oder ähnliches.

• Arbeitsen Sie mit dem Gerät nicht, wenn Sie mäde sind oder nach der Einnahme von Alkohol oder Tabletten. Legen Sie immerrechtzeitig eine Arbeitsspause ein.

Schalten Sie das Gerät aus undziehen Sie den Netzstecker

• zum Losen eines blockierten Einsatzwerkzeuges,
• wenn die Anschlussleitung beschädigt oder verheddert ist,
• bei ungewöhnlichen Geräuschen.

Restrisiken

Auch wenn Sie these Elektrowerkzeug vorschrifsmäßig bedieren, bleiben immer Restrisiken bestehen. Folgende Gefahren konnen im Zusammenhang mit der Bauweis und Ausführung these Elektrowerkzeugs auftreten:

a) Lungenschäden, falls kein geeigneter Atemschutz getragen wird.
b) Gehorschaden, falls kein geeigneter Gehorschutz getragen wird.
c) Gesundheitsschäden durch

• Berührung der Schleifwerkzeuge im nicht abgedeckten Bereich;
• Herausschleudern von Teilen aus Werkstücken oder beschädigten Schleifscheiben.

d) Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmen Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verrin-gern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller des medizinischen Implantats zu konsultieren, bevor die Maschine bedient wird.

Montage

Achtung! Verletzungsgefahr!

ten Sie darauf, zum Arbeiten genügend Platz zu haben und andere Personen nicht zu gefährden.

• Befestigen Sie das Gerät immer mittels Schrauben ausreichender Länge und Stärke auf der Arbeitsfläche, um nicht die Kontrolle über das Gerät zu verlieren.
  Vor Inbetriebnahme müssen alle Abdeckungen und Schutzvorrichtungen ordnungsgemäß montiert sein.
• Ziehen Sie den Netzstecker, bevor Sie Einstellungen am Gerätvornehmen.

Funkenschutz montieren/ einstellen

1. Schrauben Sie den Funkenschutz (1) mit Hilfe der Justierschraube (2) und der Mutter (2a) an der Schutzhaube (3) fest. Hierzu benötigen Sie einen Schraubendreher und einen Ringschlüssel, mit dem Sie gegenhalten.

2. Stellen Sie den Funkenschutz (1) mit der Justierschraube (2) ein: der Abstand zwischen Schleif-scheibe (19) und Funkenschutz muss maximal 2mm detragen (siehe kleines Bild).

Stellen Sie den Funkenschutz periodisch nach, um den Verschleib der Schleifscheibe auszugleichen (Abstand maximal 2 mm).

C Werkstückauflagen montieren/einstellen

1. Schrauben Sie die Werkstückauflagen (6/18) an dem Gerät fest. Es sind für das Schleifband 2 Positionen (siehe A + B) möglich.
2. Verwenden Sie hierzu die bei- liegenden Schrauben (5a/17a), Unterlegscheiben (5b/17b), Zahnscheiben (5c/17c) und Sternmuttern (5/17).
3. Stellen Sie die Werkstückauflage der Schleifscheibe (19) mit der Sternmutter (17) ein: der Abstand zwischen Schleifscheibe (19) und Werkstückauflage muss maximal 2mm detragen (siehe kleines Bild).

Stellen Sie die Werkstückauflage periodisch nach, um den Verschleiber der Schleifscheibe auszugleichen (Abstand maximal 2 mm).

Gerät auf Arbeitsstichverschrauben

Schrauben Sie das Gerät mit 4 Schrauben und Muttern auf der Arbeitsfläche fest. Führten Sie dazu die Schrauben durch die 4 Bohrungen (13) am Gerätesockel.

Die Schrauben und Muttern zur Montage sind nicht im Lieferumfang enthalten.

Bedienung

Achtung! Verletzungsgefahr!
Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker.

• Verwenden Sie nur vom Hersteller empfohlene Schleifscheiben und Zubehörteile. Der Gebrauch anderer Einsatzwerkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.
• Verwenden Sie nur Schleifwerkzeuge, die Angaben tragen über Hersteller, Art der Bindung, Abmessung und zulässige Umrehungszahl.
• Verwenden Sie nur Schleif-scheiben, deren aufgedruckte Drehzahl mindestens so hoch ist wie die auf dem Typenschild des Gerätes angegebene.
• Verwenden Sie keine abgebrockenen, gesprungen oder an derweitig beschädigten Schleif-scheiben.
• Betreiben Sie das Gerät niemals ohne Schutzeinrichtungen.
• Kontrollieren Sie die Schleifscheibe vor ihrer Verwendung: Prufen Sie den Abstand zwischen Funkenschutz und Schleif-scheibe sowie Werkstückauflage und Schleifscheibe (Abstand maximal 2 mm).
  Sobald Funkenschutz und Werkstückkauflage nicht mehr auf max. 2 mm an die Schleifscheibe herangestellt werden können, muss die Schleifscheibe ausgetaucht werden.
• Schalten Sie das Gerät erst ein, wenn es sicher auf der Arbeitsfläche montiert ist.

Halten Sie ihre Hände von der Schleifscheibe und dem Schleifband fern, wenn das Gerät in Betrieb ist. Es besteht Verletzungsgefahr.

Ein- und Ausschalten

Achten Sie darauf, dass die Spannung des Netzanschlusses mit dem Typenschild am Gerät übereinstimmt.

SchlieBen Sie das Gerat an die Netzspannung an.

1. Zum Einsatzen drücken Sie den Einsatzalter „l", das Gerät lauft an (siehe A 14a).
2. Zum Ausschalten drücken Sie den Ausschalter 0^ das Gerat schaltet ab (siehe A 14b).

Warten Sie nach dem Einsatz ab, bis das Gerät seine max. Drehzahl erreicht hat. Beginnen Sie erst dann mit dem Schleifen.

Die Schleifscheibe lauft nach,
nach dem das Gerät abgeschalten wurde. Es besteht Verletzungsgefahr.

Probelauf:

Führer Sie vor dem ersten Arbeiten und nach jedem Schleifscheibenwechsel einen Probelauf von mindestens 1 Minute ohne Belastung durch. Schalten Sie das Gerätofort aus, wenn die Schleifscheibe unrund lauft, beträchtliche Schwingungen auftreten oder abnorme Gerausche zu horen sind.

Schleifen mit der Schleifscheibe

Der Pfeil auf der Schutzhaube (A 3) zeigt die Drehrichtigung der Schleifscheibe an.

• Legen Sie das Werkstück auf die Werkstückauflage (A 18) und führen Sie es langsam im gewünschten Winkel an die Schleifscheibe (A 19) heran.
• Bewegen Sie das Werkstück leicht hin und her, um ein optimes Schleifergebnis zu erhalten. Die Schleifscheibe wird so gleichmäßig abgenutzt. Lassen Sie das Werkstück zwischen durch abkühlen.

Bandschleifen

Der Pfeil auf der Schutzhaube (A 9) zeigt die Drehrichtigung des Schleifbands an.

• Halten Sie das Werkstück beim Schleifen gut fest, über Sie keinen große Druck aus.
  Bewegen Sie das Werkstück leicht hin und her, um ein einseitiges Abnutzen des Schleifbands zu verhindern.
  Schleifen Sie Holzstücke immer in Richtung der Holzmaserung, um ein Absplittern zu verhindern.

Schleifband wechseln

1. Lockern Sie die 3 Befestigungsschrauben (11) und hangen Sie die Schleifband-Abdeckung (12) aus.

2. Lockern Sie die Spannschraube (8) eine Umdrehungen.

3. Drücken Sie den Spannhebel (7) nach unten undziehen Sie das Schleifband (10) ab.
4. Legen Sie das neue Schleifband (10) mittig auf die obere (20a) und untere (20b) Laufrolle auf und halten Sie den Spannhebel (7) los.
5. Ziehen Sie die Spannschraube (8) fest und montieren Sie die Schleifband-Abdeckung (12).

Bandlauf einstellen:

1. Lockern Sie die Mutter (21a) der Justierschraube (21) mit einem Ringschlüssel. Die Bandlauf-genauigkeit stellen Sie durch Drehen der Justierschraube (21) mit einem Schraubendreher ein.
2. Prufen Sie den Bandlauf, indem Sie das Schleifband mit der Hand drehen.
3. Ziehen Sie die Mutter (21a) wieder fest.

Schleifscheibe wechseln

Hinweise zum Wechseln:

Betreiben Sie das Gerät niemals ohne Schutzeinrichtungen.

Vergewisern Sie sich, dass die auf der Schleifscheibe (A 19) angegebene Drehzahl gleich oder größter als die Bemessungs-Leerlaufdrehzahl des Gerätes ist.

Vergewissern Sie sich, dass die MaBe der Schleifscheibe zum Gerat passen.
Benutzen Sie nur einwandfrei Schleifscheiben (Klangprobe: sie haben beim Anschlagen mit Plastikhammer einen klaren Klang).
Bohren Sie eine zu keine Aufnahmebohrung der Schleifscheibe nicht nachträglich auf.
- Verwenden Sie keine getrennten Reduzierbuchsen oder Adapter, um Schleifscheiben mit großem Loch passend zu machen.
- Verwenden Sie keine Sägeblätter.
Zum Aufspannen der Schleifwerkzeuge)durfen nur die mitgelieferten Spannflansche verwendet werden. Die Zwischenlagen zwischen Spannflansch und Schleifwerkzeuge müssen aus elastischen Stoffen z.B.Gummi, weicher Pappe usw.,bestehen.
Montieren Sie das Gerät nach dem Schleifscheibenwechsel wieder vollständig.

Schalten Sie das Gerät aus undziehen Sie den Netzstecker.
Lassen Sie das Gerät abkühlen.

Tragen Sie beim Schleifscheibenwechsel Schutzhandschuhe, um Schnittverletzungen zu vermeiden.

1. Nehmen Sie den Funkenschutz (A 1) ab (siehe"Funkenschutz montieren/einstellen").

2. Losen Sie die 3 Befestigungsschrauben (15) und behmen Sie die Schleifscheiben-Abdeckung (16) ab.

3. Losen Sie die Befestigungs

schrauben (11) und sehen Sie die Schleifband-Abdeckung (12) ab (siehe"Schleifband wechseln").

1. Schrauben Sie die Schleifscheiben-Mutter (19a) im Uhrzeiger-sinn ab, indem Sie die Mutter der gegenüberliegenden Laufrolle des Schleifbandes gegenüberhalten (siehe kleines Bild).
2. Nehmen Sie den Spannflansch (19b) und die Schleifscheibe (19) ab.
3. Setzen Sie die neue Schleifscheibe (19) und den Spannflansch auf und schrauben Sie von Hand die Schleifscheiben-Mutter (19a) gegen den Uhrzeugersinn auf.
4. Schrauben Sie die Schleifscheiben-Abdeckung (16) an.
5. Stellen Sie den Funkenschutz (A 1) und die Werkstückkauflage (A 18) ein: der Abstand zur Schleifscheibe (19) muss maximal 2mm detragen (siehe "Montage").

Die Schleifscheiben-Mutter darf nicht zu fest angezogen werden, um ein Brechen von Schleifscheibe und Mutter zu vermeiden.

1. Probelauf: Führer Sie vor dem ersten Arbeiten und nach jedem Schleif-scheibenwechsel einen Probelauf von mindestens 1 Minute ohne Belastung durch. Schalten Sie das Gerät sofort aus, wenn die Schleifscheibe unrund lauft, betrachtliche Schwingungen aufreten oder abnorme Gerausche zu horen sind.

Reinigung und Wartung

Ziehen Sie vor jeglicher Einstellung, Instandhaltung oder Instandsetzung den Netzstecker.

Lassen Sie Arbeiten, die nicht in dieser Betriebsanleitung beschreiben sind, von einer Fachwerkstatt durchführren. Verwenden Sie nur Originalteile. Lassen Sie das Gerät vor allen Wartungs- und Reinigungsraben abkühlen. Es besteht Verbrennungsgefahr!

Kontrollieren Sie das Gerät vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile, korrekten Sitz von Schrauben oder anderer Teile. Prufen Sie insbesondere die Schleif-scheibe (A 19). Tauschen Sie beschädigte Teile aus.

Reinigung

Verwenden Sie keine Reinigungsbzw. Lösungsmittel. Chemische Substanzen können die Kunststoffeile des Gerätes angreifen. Reinigen Sie das Gerät niemals unter flieBendem Wasser.

• Reinigen Sie das Gerät nach jedem Gebrauch gründlich.
• Reinigen Sie die Luftungsöffnungen und die Oberfläche des Gerätes mit einer weichen Bürste, einem Pinsel oder einem Tuch.

Lagerung

Bewahren Sie das Gerät an einem trockenen und staubgeschützten Ort auf, und außerhalb der Reichweite von Kindern.
Schleifscheiben müssen trocken und hochkant aufbewahrt werden und darüber nicht gestapelt werden.

Entsorgung/ Umweltschutz

Führer Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrogeräte gehoren nicht in den Hausmüll.

• Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sorten rein getrennt werden und so einer Wiederverwertung zugeführten werden. Fragen Sie hierzu unser Service-Center.
  Die Entsorgung ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Ersatzteile/Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzly-shop.de oder www.grizzly-service.eu

Sollten Sie kein Internet haben, so wenden Sie sichitte telefonisch an das ServiceCenter (siehe „Service-Center"Seite 19). Halten Sie die unten genannten Bestellnummern bereit.

Position Betriebsanleitung	Position Explosions-zeichnung	Bezeichnung	Bestel
A1,2 Set 3	Funkenschutz mit Justierschraube 91103042
A10	35 Schleifband, 5er Pack	Schleifband	91103044
		91103046
A14	Set 2 Ein-/Ausschalter	91103041
G19	62	Schleifscheibe	91103043
G19a,19b	Set 1	Schleifscheiben-Mutter, Spannflansch	91103040

Fehlersuche

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker.

Gefahr durch elektrischen Schlag!

Problem Mögliche Ursache Fehlerbehebung
Gerät startet nicht	Netzspannung fehlt Haussicherung spricht an	Steckdose, Netzkabel, Leitung, Netzstecker prüfen, ggf. Reparatur durch Elektrofachmann, Haussicherung prüfen.
	Ein-/Ausschalter (A 14) defekt	Reparatur durch Kundendienst
	Motor defekt
Schleifwerkzeuge bewegen sich nicht, obwohl Motor lauft	Schleifscheiben-Mutter (G 19a) locker	Schleifscheiben-Mutter anziehen (siehe „Schleifscheibe wechseln")
	Schleifband (A 10) locker	Schleifbandspannung erhöhen (siehe „Schleifband wechseln")
Antrieb ist blockiert	Schleifband (A 10) blockiert Antrieb	Schleifband neu montieren (siehe „Schleifband wechseln")
	Werkstück, Werkstückrechte oder Reste der Schleifwerkzeuge blockieren Antrieb	Blockaden entfernen
Motor wird lang-samer und bleibt stehen	Gerät wird durch Werkstück überlastet	Druck auf Schleifwerkzeug ver-ringern
		Werkstück ungeeignet
Schleifscheibe lauft unrund, abnorme Gerausche sind zu horen	Schleifscheiben-Mutter (G 19a) locker	Schleifscheiben-Mutter anziehen (siehe „Schleifscheibe wechseln")
	Schleifscheibe (A 19) defekt	Schleifscheibe wechseln
	Funkenschutz (A 1) oder Werkstückkauflage (A 6/18) falsch eingestellt	Funkenschutz oder Werkstückkauf-lage einstellen (siehe „Montage")
Schlechte Schleif-leistung	Schleifband (A 10) abgenutzt	Schleifband wechseln

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf diesen Gerät 3 Jahre Garantie ab Kaufdatum.

Im Falle von Mängeln diesen Gerätes stehen Ohnen gegen den Verkäfer des Gerätes gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum.itte bewahren Sie den Original Kassenbon gut auf. These Unterlage wird als Nachweis fur den Kauf benotigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum these Gerätes ein Material- oder Fabrikationsfehler auf, wird das Gerät von uns - nach unserer Wahl - für Sie kosten los repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neuen Gerät zurück. Mit Reparatur oder Austausch des Gerätes beginnnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel mussen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätrichtlinien sorgfältig produziert und vor Anlieferung gewissenhalt geprüft.

Die Garantieleistung gilt fur Material- oder Fabrikationsfehler. These Garantie erstreckt sich nicht auf Geräteile, die normaler Abnutzung ausgesetzt sind und darauf als Verschleibe angegeben werden konnen (z.B. Schleifscheibe, Schleifband, Spannflansche) oder fur Beschädigungen an zerbrechlichen Teilen (z.B. Schalter, Akkus oder die aus Glas gefertigt sind).

These Garantie verfüllt, wenn das Gerät beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäß Benutzung des Gerätes sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Gerät ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbrauchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um einechnelbearbeitung Ihres Anliegens zu gewährleisten, folgen Sieitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Identifikationsnummer (IAN 60097) als Nachweis für den Kauf bereit.
  Die Artikelnummer entnahmen Sieitte dem Typenschild.
• Sollten Funktionsehler oder sonstige Mängel auftreten kontaktieren Sie

zunachst die nachfolgend benannte Serviceabteilung Telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung ihrer Reklamation.

• Ein als defekt erfasstes Gerät konnen Sie, nach Rücksprache mit unserem Kundenservice, unter Begebung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerätitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

Reparatur-Service

Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführten halten. Sie erstellt Ohnen kein einen Kostenvoranschlag.

Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Achtung:itte senden Sie ihr Gerat gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung. Nicht angenommen werden unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschiedte Gerate. Die Entsorgung ihrer defekten eingesende ten Gerate führen wir kostenlos durch.

Service-Center

DE Service Deutschland Tel.:[phone] E-Mail:[e-mail] IAN 60097

AT Service Osterreich Tel.:[phone] (0,15 EUR/Min.) E-Mail: [e-mail] IAN 60097

CH Service Schweiz
Tel.: [phone]
(0,08 CHF/Min.,
Mobilfunk max. 0,40 CHF/Min.)
E-Mail: [e-mail]
IAN 60097

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunachst das oben genannte Service-Center.

Grizzly Tools GmbH & Co. KG

Am Gewerbepark 2
D-64823 Groß-Umstadt
www.grizzly-service.eu

Sommaire

Introduction 20

Grizzly Tools GmbH & Co. KG

Am Gewerbepark 2

64823 GroB-Umstadt

Allemagne

www.grizzly-service.eu

Indice

Introduzione 36

Grizzly Tools GmbH & CO KG

Am Gewerbepark 2

64823 GroB-Umstadt

Germania

www.grizzly-service.eu

Content

Introduction 51

Intended use 51

Grizzly Tools GmbH & Co. KG

Am Gewerbepark 2

64823GroB-Umstadt

Germany

www.grizzly-service.eu

DE AT CH	Original EG Konformitätserklärung
Hiermit bestätigten wir, dass der Standbandschleifer Baureihe PSBS 240 B2 Seriennummer 201406000001-201406075620 folgenden einschlädigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:
2006/42/EG • 2004/108/EG • 2011/65/EU*
Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:
EN 61029-2-4:2011 • EN 61029-1:2009/A11:2010 EN 55014-1/A2:2011 • EN 55014-2/A2:2008 EN 61000-3-2/A2:2009 • EN 61000-3-3:2008
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärungträgt der Hersteller:
Grizzly Tools GmbH & Co. KG Am Gewerbepark 2 D-64823 Groß-Umsstadt GERMANY 08.08.2014 CE	Volker Lappas (Dokumentationsbevollmächtigter)

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Stand der Informationen - Version des informations
