BEDIENUNGSANLEITUNG K 2 Home T 150 Kärcher

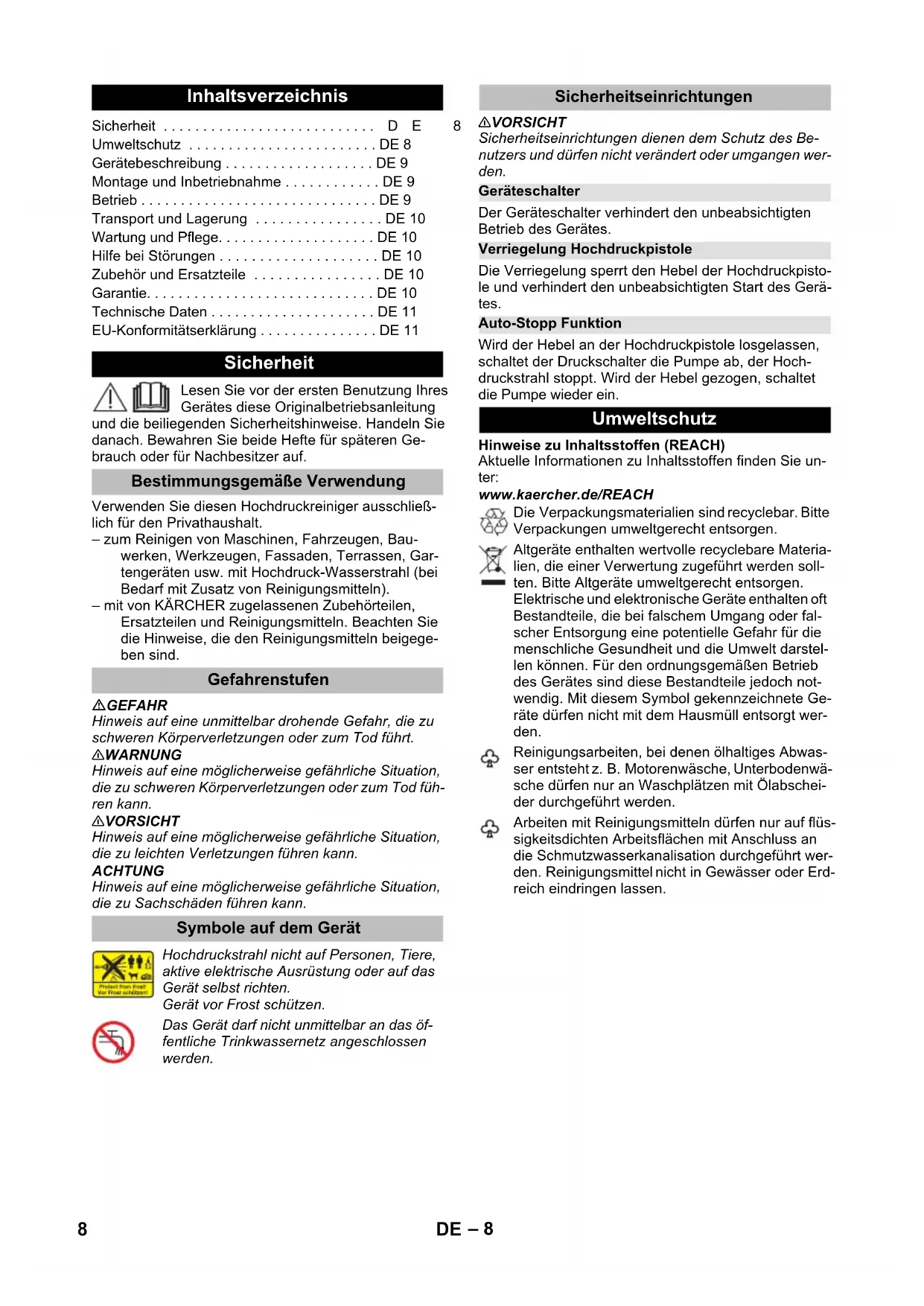

7– 8 Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Originalbetriebsanleitung und die beiliegenden Sicherheitshinweise. Handeln Sie danach. Bewahren Sie beide Hefte für späteren Ge- brauch oder für Nachbesitzer auf. Verwenden Sie diesen Hochdruckreiniger ausschließ- lich für den Privathaushalt. – zum Reinigen von Maschinen, Fahrzeugen, Bau- werken, Werkzeugen, Fassaden, Terrassen, Gar- tengeräten usw. mit Hochdruck-Wasserstrahl (bei Bedarf mit Zusatz von Reinigungsmitteln). – mit von KÄRCHER zugelassenen Zubehörteilen, Ersatzteilen und Reinigungsmitteln. Beachten Sie die Hinweise, die den Reinigungsmitteln beigege- ben sind. GEFAHR Hinweis auf eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt. 몇 WARNUNG Hinweis auf eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod füh- ren kann. 몇 VORSICHT Hinweis auf eine möglicherweise gefährliche Situation, die zu leichten Verletzungen führen kann. ACHTUNG Hinweis auf eine möglicherweise gefährliche Situation, die zu Sachschäden führen kann. 몇 VORSICHT Sicherheitseinrichtungen dienen dem Schutz des Be- nutzers und dürfen nicht verändert oder umgangen wer- den. Der Geräteschalter verhindert den unbeabsichtigten Betrieb des Gerätes. Die Verriegelung sperrt den Hebel der Hochdruckpisto- le und verhindert den unbeabsichtigten Start des Gerä- tes. Wird der Hebel an der Hochdruckpistole losgelassen, schaltet der Druckschalter die Pumpe ab, der Hoch- druckstrahl stoppt. Wird der Hebel gezogen, schaltet die Pumpe wieder ein. Hinweise zu Inhaltsstoffen (REACH) Aktuelle Informationen zu Inhaltsstoffen finden Sie un- ter: www.kaercher.de/REACH Inhaltsverzeichnis Sicherheit ...DE 8 Umweltschutz ... DE 8 Gerätebeschreibung ... DE 9 Montage und Inbetriebnahme ... DE 9 Betrieb ... DE 9 Transport und Lagerung ... DE 10 Wartung und Pflege... DE 10 Hilfe bei Störungen ... DE 10 Zubehör und Ersatzteile ... DE 10 Garantie... DE 10 Technische Daten ... DE 11 EU-Konformitätserklärung ... DE 11 Sicherheit Bestimmungsgemäße Verwendung Gefahrenstufen Symbole auf dem Gerät Hochdruckstrahl nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder auf das Gerät selbst richten. Gerät vor Frost schützen. Das Gerät darf nicht unmittelbar an das öf- fentliche Trinkwassernetz angeschlossen werden. Sicherheitseinrichtungen Geräteschalter Verriegelung Hochdruckpistole Auto-Stopp Funktion Umweltschutz Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umweltgerecht entsorgen. Altgeräte enthalten wertvolle recyclebare Materia- lien, die einer Verwertung zugeführt werden soll- ten. Bitte Altgeräte umweltgerecht entsorgen. Elektrische und elektronische Geräte enthalten oft Bestandteile, die bei falschem Umgang oder fal- scher Entsorgung eine potentielle Gefahr für die menschliche Gesundheit und die Umwelt darstel- len können. Für den ordnungsgemäßen Betrieb des Gerätes sind diese Bestandteile jedoch not- wendig. Mit diesem Symbol gekennzeichnete Ge- räte dürfen nicht mit dem Hausmüll entsorgt wer- den. Reinigungsarbeiten, bei denen ölhaltiges Abwas- ser entsteht z. B. Motorenwäsche, Unterbodenwä- sche dürfen nur an Waschplätzen mit Ölabschei- der durchgeführt werden. Arbeiten mit Reinigungsmitteln dürfen nur auf flüs- sigkeitsdichten Arbeitsflächen mit Anschluss an die Schmutzwasserkanalisation durchgeführt wer- den. Reinigungsmittel nicht in Gewässer oder Erd- reich eindringen lassen. 8 DE– 9 Der Lieferumfang des Gerätes (Modell abhängig) wird auf der Verpackung abgebildet. Diese Betriebsanlei- tung beschreibt alle möglichen Optionen. Abbildungen siehe Grafikseiten 1 Hochdruckanschluss 2 Geräteschalter „0/OFF“ / „I/ON“ 3 Aufbewahrungshaken 4 Tragegriff 5 Transportgriff 6 Wasseranschluss mit eingebautem Sieb 7 Reinigungsmittel-Saugschlauch mit Reinigungsmittel-Filter und Deckel 8 Reinigungsmitteltank 9 Kupplung für Wasseranschluss 10 Aufbewahrung für Strahlrohr 11 Aufbewahrung für Hochdruckpistole 12 Netzanschlussleitung mit Netzstecker 13 Transportrad 14 Hochdruckpistole 15 Verriegelung Hochdruckpistole 16 Klammer für Hochdruckschlauch 17 Hochdruckschlauch Abbildungen siehe Grafikseiten Abbildungen - Dem Gerät lose beigelegte Teile vor Inbetriebnah- me montieren. Gerät auf eine ebene Fläche stellen. Abbildungen - Klammer aus Hochdruckpistole herausziehen und Hochdruckschlauch in Hochdruckpistole stecken. Klammer eindrücken, bis sie einrastet. Sichere Verbindung durch Ziehen am Hochdruckschlauch prüfen. Abbildungen - ACHTUNG Verunreinigungen im Wasser können die Hochdruck- pumpe und das Zubehör beschädigen. Zum Schutz wird die Verwendung des KÄRCHER-Wasserfilters (Sonder- zubehör, Bestellnummer 4.730-059) empfohlen. 몇 VORSICHT Trockenlauf von mehr als 2 Minuten führt zu Beschädi- gungen an der Hochdruckpumpe. Baut das Gerät inner- halb von 2 Minuten keinen Druck auf, Gerät abschalten und gemäß Hinweisen im Kapitel „Hilfe bei Störungen“ verfahren. 몇 VORSICHT Mindestens 30 cm Strahlabstand bei der Reinigung von lackierten Oberflächen einhalten, um Beschädigungen zu vermeiden. ACHTUNG Autoreifen, Lack oder empfindliche Oberflächen wie Holz nicht mit dem Dreckfräser reinigen, Gefahr der Be- schädigung. Abbildungen - ACHTUNG Gefahr von Lackschäden Bei Arbeiten mit der Waschbürste muss diese frei von Schmutz- oder sonstigen Partikeln sein. Hinweis: Bei Bedarf können auch die Waschbürsten zum Arbeiten mit Reinigungsmittel verwendet werden. Hinweis: Reinigungsmittel kann nur im Niederdruck zu- gemischt werden. Optional Abbildungen - Abbildung Reinigungsmittel sparsam auf die trockene Ober- fläche sprühen und einwirken (nicht trocknen) las- sen. Gelösten Schmutz mit Hochdruckstrahl abspülen. Nach Arbeiten mit Reinigungsmittel: Gerät etwa 1 Minute zum klarspülen betreiben. Abbildung Hebel der Hochdruckpistole loslassen und verrie- geln. Bei längeren Arbeitspausen (über 5 Minuten) zu- sätzlich das Gerät ausschalten „0/OFF“. 몇 VORSICHT Den Hochdruckschlauch nur von der Hochdruckpistole oder dem Gerät trennen, wenn kein Druck im System vorhanden ist. Hebel der Hochdruckpistole loslassen. Gerät ausschalten „0/OFF“. Netzstecker aus der Steckdose ziehen. Wasserhahn schließen. Hebel der Hochdruckpistole drücken, um den noch vorhandenen Druck im System abzubauen. Hebel der Hochdruckpistole verriegeln. Gerät von der Wasserversorgung trennen. Gerätebeschreibung

• Optional 18 Strahlrohr mit Hochdruckdüse Für normale Reinigungsaufgaben. 19 Strahlrohr mit Dreckfräser Für hartnäckige Verschmutzungen. 20 Strahlrohr mit Druckregulierung (Vario Power) Für die gängigsten Reinigungsaufgaben. Der Arbeitsdruck ist stufenlos regelbar. Zum Ver- stellen des Arbeitsdrucks, Hebel der Handspritz- pistole loslassen und Strahlrohr auf gewünschte Stellung drehen. In Stellung „Mix“ kann Reini- gungsmittel zudosiert werden. 21 Waschbürste 22 Rotierende Waschbürste (z.B. für Autoreinigung) 23 Schaumdüse Für kraftvollen Reinigungsmittelschaum. 24 Reinigungsmittel 25 Saugschlauch für Reinigungsmittel (mit Filter) ** Zusätzlich erforderlich 26 Gewebeverstärkter Wasserschlauch mit handels- üblicher Kupplung – Durchmesser mindestens 1/2 Zoll (13 mm) – Länge mindestens 7,5 m Montage und Inbetriebnahme Betrieb Betrieb mit Hochdruck Betrieb mit Waschbürste Betrieb mit Reinigungsmittel Empfohlene Reinigungsmethode Nach Betrieb mit Reinigungsmittel Betrieb unterbrechen Betrieb beenden 9DE– 10 몇 VORSICHT Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes beim Transport und Lagerung be- achten. Gerät am Tragegriff hochheben und tragen. Gerät am Transportgriff ziehen. Gerät gegen Verrutschen und Kippen sichern. Gerät auf einer ebenen Fläche abstellen. Zubehöre entsprechend Vorrichtung am Gerät ver- stauen. Vor längerer Lagerung, z.B. im Winter zusätzlich die Hinweise im Kapitel Pflege beachten. ACHTUNG Nicht vollständig entleerte Geräte und Zubehör können von Frost zerstört werden. Gerät und Zubehör vollstän- dig entleeren und vor Frost schützen. Um Schäden zu vermeiden: Gerät vollständig von Wasser entleeren: Gerät ohne angeschlossenen Hochdruckschlauch und ohne angeschlossene Wasserversorgung ein- schalten (max. 1 min) und warten, bis kein Wasser mehr am Hochdruckanschluss austritt. Gerät aus- schalten. Gerät mit komplettem Zubehör in einem frostsiche- ren Raum aufbewahren. Das Gerät ist wartungsfrei. GEFAHR Gefahr eines Stromschlags. Vor allen Arbeiten am Gerät, Gerät ausschalten und Netzstecker ziehen. Das Sieb im Wasseranschluss regelmäßig reinigen. ACHTUNG Sieb darf nicht beschädigt werden. Kupplung vom Wasseranschluss entfernen. Abbildung Sieb herausziehen (z.B. mit einer Flachzange), un- ter fließendem Wasser reinigen und danach wieder einsetzen. GEFAHR Gefahr eines Stromschlags. Vor allen Arbeiten am Gerät, Gerät ausschalten und Netzstecker ziehen. Hebel der Hochdruckpistole drücken, das Gerät schaltet ein. Prüfen ob die angegebene Spannung auf dem Ty- penschild mit der Spannung der Stromquelle über- einstimmt. Netzanschlussleitung auf Beschädigung prüfen. Wasserhahn vollständig öffnen. Gerät entlüften: Gerät ohne angeschlossenen Hochdruckschlauch einschalten und warten (max. 2 Minuten), bis Wasser blasenfrei am Hochdruck- anschluss austritt. Gerät ausschalten und Hoch- druckschlauch wieder anschließen. Sieb im Wasseranschluss mit einer Flachzange herausziehen und unter fließendem Wasser reini- gen. Hochdruckdüse reinigen: Verschmutzungen aus der Düsenbohrung mit einer Nadel entfernen und von vorne mit Wasser ausspülen. Wasserzulaufmenge überprüfen. Eine geringe Undichtheit des Gerätes ist technisch bedingt. Bei starker Undichtheit den autorisierten Kundendienst beauftragen. Strahlrohr von der Hochdruckpistole trennen und nur mit der Hochdruckpistole arbeiten oder Strahl- rohr mit Druckregulierung verwenden und auf Stel- lung „Mix“ drehen Filter vom Saugschlauch für Reinigungsmittel ab- ziehen und unter fließendem Wasser reinigen. Saugschlauch für Reinigungsmittel auf Knickstel- len überprüfen. Nur Original-Zubehör und Original-Ersatzteile verwen- den, sie bieten die Gewähr für einen sicheren und stö- rungsfreien Betrieb des Gerätes. Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com. In jedem Land gelten die von unserer zuständigen Ver- triebsgesellschaft herausgegebenen Garantiebedin- gungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Ma- terial- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kunden- dienststelle. Adressen finden Sie unter: www.kaercher.com/dealersearch Transport und Lagerung Transport von Hand Transport in Fahrzeugen Gerät aufbewahren Frostschutz Wartung und Pflege Pflege Sieb im Wasseranschluss reinigen Hilfe bei Störungen Gerät läuft nicht Gerät kommt nicht auf Druck Starke Druckschwankungen Gerät undicht Reinigungsmittel wird nicht angesaugt Zubehör und Ersatzteile Garantie 10 DE– 11 Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart so- wie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Ge- sundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Ma- schine verliert diese Erklärung ihre Gültigkeit. Die Unterzeichnenden handeln im Auftrag und mit Voll- macht der Geschäftsführung. Dokumentationsbevollmächtigter: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2016/10/01 Technische Daten K 2 Basic K 2 Compact K 2 K 2 Premium Elektrischer Anschluss Spannung 220-240 1~50-60

Stromaufnahme 6 A Schutzgrad IP X5 Schutzklasse II Netzabsicherung (träge) 10 A Wasseranschluss Zulaufdruck (max.) 1,2 MPa Zulauftemperatur (max.) 40 °C Zulaufmenge (min.) 8 l/min Leistungsdaten Arbeitsdruck 7,4 MPa Max. zulässiger Druck 11 MPa Fördermenge, Wasser 5,2 5,5 l/min Fördermenge maximal 6,0 l/min Fördermenge, Reinigungsmittel 0,3 l/min Rückstoßkraft der Hochdruckpistole 11 N Ermittelte Werte gemäß EN 60335-2-79 Hand-Arm Vibrationswert Unsicherheit K <2,5 0,3 m/s

dB(A) dB(A) Schallleistungspegel L
