Technische Merkmale	Steiner BluHorizons 8x22 Fernglas mit 8-facher Vergrößerung und 22 mm Linsendurchmesser.
Sichtfeld	Sichtfeld auf 1000 m: 110 m.
Gewicht	Leichtes Gewicht von ca. 200 g.
Optik	Dachkantprismen und Mehrschichtvergütung für eine bessere Lichtdurchlässigkeit.
Verwendung	Ideal für Outdoor-Aktivitäten, Vogelbeobachtung und Sportveranstaltungen.
Wartung	Reinigen Sie die Linsen mit einem weichen Tuch, vermeiden Sie aggressive Chemikalien.
Sicherheit	Nicht extremen Temperaturen oder übermäßiger Feuchtigkeit aussetzen.
Allgemeine Informationen	10 Jahre eingeschränkte Garantie, wasserdicht und staubdicht.

Häufig gestellte Fragen - BluHorizons 8x22 Steiner

Wie kann ich die Fokussierung meines Steiner BluHorizons 8x22 Fernglases einstellen?

Drehen Sie das Fokussierrad in der Mitte des Fernglases, bis das Bild scharf ist.

Mein Fernglas zeigt ein unscharfes Bild, was soll ich tun?

Stellen Sie sicher, dass die Fokussierung korrekt eingestellt ist und überprüfen Sie, ob die Okulare sauber sind. Wenn das Bild weiterhin unscharf ist, versuchen Sie, die Okulare zu verschieben, um eine bessere Anpassung zu erreichen.

Wie reinige ich die Linsen meines Fernglases?

Verwenden Sie ein weiches Mikrofasertuch, um die Linsen vorsichtig abzuwischen. Für hartnäckige Flecken verwenden Sie eine geeignete Reinigungslösung für Linsen.

Sind die Steiner BluHorizons 8x22 Ferngläser wasserdicht?

Ja, diese Ferngläser sind wasserdicht und beschlagfrei, was sie für den Einsatz im Freien unter verschiedenen Wetterbedingungen geeignet macht.

Wie groß ist die effektive Reichweite der Steiner BluHorizons 8x22 Ferngläser?

Die Ferngläser bieten ein Sichtfeld von 105 Metern auf 1000 Metern Entfernung, was eine klare Beobachtung entfernter Objekte ermöglicht.

Wie kann ich den Abstand zwischen den Okularen einstellen?

Um den Abstand zwischen den Okularen einzustellen, spreizen oder schließen Sie die beiden Tuben des Fernglases, bis Sie eine bequeme Sicht ohne Doppelbilder erhalten.

Sind die Ferngläser für Brillenträger geeignet?

Ja, die Steiner BluHorizons 8x22 sind mit Gummiaugenmuscheln ausgestattet, die eine komfortable Nutzung für Brillenträger ermöglichen.

Was soll ich tun, wenn mein Fernglas nicht richtig fokussiert?

Überprüfen Sie, ob die Linsen sauber sind und ob das Fokussierrad ordnungsgemäß funktioniert. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst für weitere Unterstützung.

Wo finde ich die technischen Spezifikationen meines Fernglases?

Die technischen Spezifikationen finden Sie im mitgelieferten Benutzerhandbuch oder auf der Website des Herstellers.

BEDIENUNGSANLEITUNG BluHorizons 8x22 Steiner

Wir gratulieren Ihnen zum Kauf dieses STEINER Fernglases! Freuen Sie sich auf großartige Augenblicke. Die im Lieferumfang enthaltenen Zubehörteile können nach Ihren Wünschen eingesetzt werden. Eine sachgerechte Handhabung ist die Voraussetzung für jahrzehntelange Freude an diesem Präzisionsgerät. Bitte beachten Sie deshalb vor Erstbenutzung die nachfolgenden Seiten.

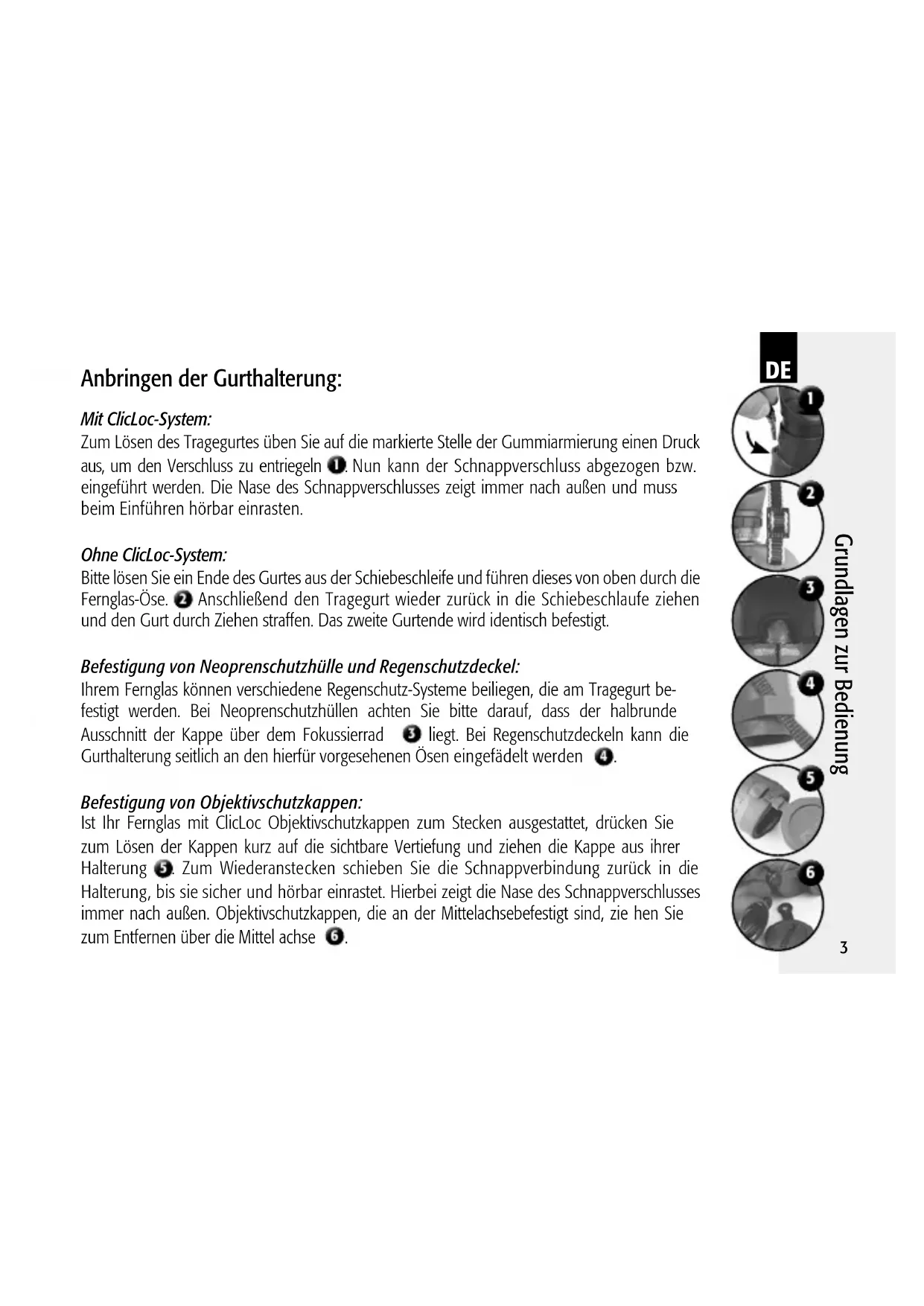

Anbringen der Gurthalterung:

Mit ClicLoc-System:

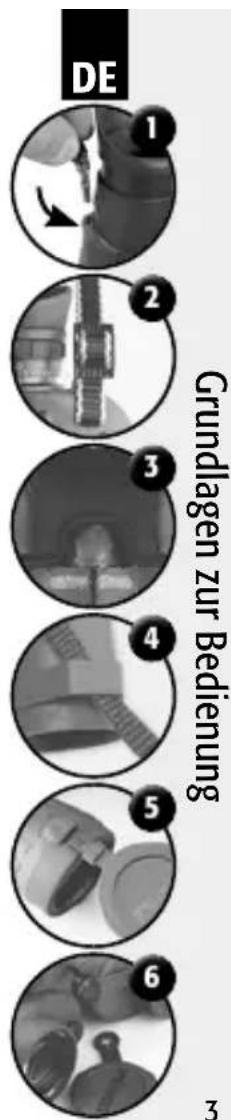

Zum Lösen des Tragegurtes üben Sie auf die markierte Stelle der Gummiasmierung einen Druck aus, um den Verschluss zu entriegeln ①. Nun kann der Schnappverschluss abgezogen bzw. eingeführt werden. Die Nase des Schnappverschlusses zeigt immer nach außen und muss beim Einführen hörbar einrasten.

Ohne ClicLoc-System:

Bitte lösen Sie ein Ende des Gurtes aus der Schiebeschleife und führen dieses von oben durch die Fernglas-Öse. ② Anschließend den Tragegurt wieder zurück in die Schiebeschlaufe ziehen und den Gurt durch Ziehen straffen. Das zweite Gurtende wird identisch befestigt.

Befestigung von Neoprenschutzhülle und Regenschutzdeckel:

Ihrem Fernglas können verschiedene Regenschutz-Systeme beiliegen, die am Tragegurt befestigt werden. Bei Neoprenschutzhüllen achten Sie bitte darauf, dass der halbrunde Ausschnitt der Kappe über dem Fokussierrad ③ liegt. Bei Regenschutzdeckeln kann die Gurthalterung seitlich an den hierfür vorgesehenen Ösen eingefädelt werden ④.

Befestigung von Objektivschutzkappen:

Ist Ihr Fernglas mit ClicLoc Objektivschutzkappen zum Stecken ausgestattet, drücken Sie zum Lösen der Kappen kurz auf die sichtbare Vertiefung und ziehen die Kappe aus ihrer Halterung ⑤. Zum Wiederanstecken schieben Sie die Schnappverbindung zurück in die Halterung, bis sie sicher und hörbar einrastet. Hierbei zeigt die Nase des Schnappverschlusses immer nach außen. Objektivschutzkappen, die an der Mittelachsebefestigt sind, zie hen Sie zum Entfernen über die Mittel achse ⑥.

DE 1 2 3 4 5 6 3 Grundlagen zur Bedienung

Anpassung von Augenabstand und Augenmuscheln:

Augenabstand anpassen:

Durch Abknicken des Fernglases über die Mittelachse wird der persönliche Augenabstand justiert, so dass Sie ein rundes Bild sehen können.

Um den optimalen Blick durch ihr STEINER-Fernglas zu gewährleisten, können die Augenmuscheln in verschiedene Stellungen gebracht werden:

Augenmuscheln einstellen (Modelle mit ErgoFlex und Ergonomischen Augenmuscheln): ergonomisch ⑦, zylindrisch ⑧, oder für Brillenträger ⑨.

Augenmuscheln einstellen (Modelle mit zylindrischen Augenmuscheln): zylindrisch 8, oder für Brillenträger 9.

Augenmuscheln einstellen (Modelle mit Drehaugenmuscheln): ergonomisch 10, zylindrisch 11, oder für Brillenträger 12.

Fokussierung:

Porro-Fernglas mit Sports-Auto-Focus (siehe auch Legende):

Den Dioptrieausgleich auf beiden Seiten auf „0“ stellen und immer scharf sehen – von ca. 20 m bis unendlich. Ist dies nicht der Fall, liegt eine Fehlsichtigkeit eines oder beider Augen vor, die angepasst werden muss.

1. Wählen Sie ein möglichst detailreiches, weit entferntes Objekt (Distanz ca. 200 Meter).
2. Verdecken Sie das linke Objektiv mit der Hand oder der Objektivschutzkappe und sehen Sie durch Ihr Fernglas.
3. Drehen Sie nun den Dioptrienausgleich am rechten Okular, bis das Auge völlig klar und scharf sieht.
4. Wiederholen Sie den Vorgang für das linke Auge. Nun sehen Sie ab 20 Meter immer scharf.

Porro-Fernglas mit Sports-Auto-Focus PLUS:

Ist die individuelle Sehschärfe eingestellt (siehe Sports-Auto-Focus), haben Sie beim Sports-Auto-Focus PLUS zusätzlich die Möglichkeit, Objekte im Nahbereich (ab 2m Entfernung), durch eine kurze Bewegung am Fokussierrad 📁 scharfzustellen.

Dachkant-Fernglas mit Fast-Close-Focus (siehe auch Legende):

1. Wählen Sie ein möglichst detailreiches, weitentferntes Objekt (Distanz ca. 200 Meter).
2. Verdecken Sie das linke Objektiv mit der Hand oder der eventuell beigefügten Objektivschutzkappe und sehen Sie durch Ihr Fernglas.
3. Drehen Sie nun das Fokussierrad, bis das rechte Auge völlig klar und scharf sieht.
4. Zum Einstellen der linken Fernglashälfte verdecken Sie das rechte Objektiv und sehen Sie durch Ihr Fernglas. Dann drehen Sie den Dioptrienausgleich am linken Okular, bis Sie das gleiche Objekt scharf sehen.
5. Durch Drehen am Fokussierrad lässt sich das Fernglas nun auf Entfernungen für beide Augen scharf stellen und liefert überragend scharfe und brillante Bilder.
   Hinweis: Bei den Discovery Modellen finden Sie den Dioptrienausgleich auf beiden Okularen.

Kompasseinstellungen:

Kompassbeleuchtung:

Bei STEINER-Marine-Ferngläsern mit eingebautem Kompass befindet sich an der Seite des Kompassgehäuses ein Knopf 14, mit dem Sie die Kompassanzeige im Okular bei Dunkel heit beleuchten können. Dazu müssen Sie nur den entsprechenden Knopf gedrückt halten. Um den Kompass auch in der Nacht verwenden zu können, ist die Kompassbeleuchtung mit einer Batterie ausgestattet.

DE 13

Batteriewechsel:

Zum Wechseln gehen Sie wie folgt vor:

Öffnen Sie das Batteriefach 15. Wechseln Sie nun die verbrauchte(n) Batterie(n) aus und beachten Sie hierbei die korrekte Zuordnung des Plus- bzw. Minus-Pols. Achten Sie beim Verschließen des Batteriefachs darauf, dieses fest zu verschließen, um ein Eindringen von Wasser zu verhindern.

Umweltschutz: Entsorgen Sie leere Batterien nicht über Ihren Haushaltsabfall 16. Informieren Sie sich über die geltenden Bestimmungen zur getrennten Sammlung von Elektro- und Elektronik-Altgeräten.

Produkte mit integrierter Präzisionsstrichplatte:

Sie ist sehr gut sichtb ar 17 und liefert Mes sungen in Meter oder foot (0,33 m).

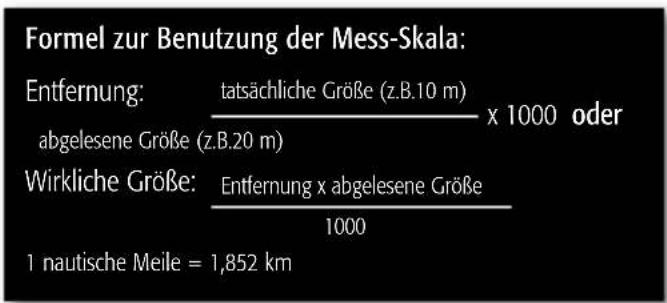

Formel zur Benutzung der Mess-Skala: Entfernung: tatsächliche Größe (z.B.10 m) x 1000 oder abgelesene Größe (z.B.20 m) Wirkliche Größe: Entfernung x abgelesene Größe 1000 1 nautische Meile = 1,852 km

Messbeispiel:

man den Wert 20 ab. Die zu berechnende

geteilt durch die abgelesene Größe, in un-

0,5 x 1000 = 500 m. Das Schiff ist also

Reinigung/Pflege und wichtige Produkthinweise:

Reinigung Ihres Fernglases:

Entfernen Sie Staub und losen Schmutz auf den Linsen mit einem Pinsel. Danach benutzen Sie zum Abwischen der Linsen ausschließlich ein weiches, evtl. feuchtes Tuch, sonst können Kratzer entstehen. Wischen Sie Salzwasser mit einem feuchten Tuch ab – reiben Sie anschließend die Optik mit einem Tuch trocken.

Pflege der Gummiarmierung:

Druckwasserdichte Ferngläser können mit Flüssigseife und unter fließendem Wasser abgespült werden. Um kleinere Haarrisse zu schließen, die durch UV-Strahlung entstehen können, sollte die Gummiarmierung mit Cockpit-Spray oder Nigrin-Kunststoffpflege behandelt werden.

Produkt-Seriennummer:

Jedes STEINER-Fernglas verfügt über eine eigene Seriennummer. Sie erlaubt den Rückschluss auf das Produktionsdatum. Auch kann Ihr Fernglas (nach erfolgter Registrierung auf der STEINER Website) bei Verlust oder Diebstahl identifiziert werden. Die Seriennummer Ihres Fernglases (modellabhängig) finden Sie am vorderen Ende der Fernglas-Achse, zwischen den Objektiven 18, auf der Fernglas-Achsen Untersei te 19 oder in der Objektivlinse 20.

Wichtiger Sicherheitshinweis:

Blicken Sie mit dem Fernglas niemals direkt in die Son ne 21! Dies kann zu schweren Augenschäden, möglicherweise auch zur Erblindung führen!

Bitte haben Sie Verständnis dafür, dass wir für Verschleißteile wie Gummiarmierungen, Trageriemen, Augenmuscheln oder Schutzkappen keine Garantie geben können.

Wenn Sie Probleme bei der Benutzung Ihres Fernglases haben, wenden Sie sich entweder an einen Fachhänder Ihres Vertrauens oder kontaktieren Sie unseren
