Produkttyp	Hochdruckreiniger
Marke	Kärcher
Modell	HD 513 EX Plus Classic
Betriebsdruck	13 MPa (130 bar)
Max. Überdruck	16 MPa (160 bar)
Wasserdurchfluss	500 l/h (8,4 l/min)
Anschlussleistung	2,4 kW
Spannung	220 - 240 V
Frequenz	50 Hz
Schutzart	IPX5
Gewicht (ohne Zubehör)	21,3 kg
Abmessungen (L x B x H)	350 x 330 x 880 mm
Max. Zulauftemperatur	40 °C
Max. Zulaufdruck	1,0 MPa (10 bar)
Standarddüsengröße	032
Hauptfunktionen	Hochdruckreinigung, Reinigung mit Reinigungsmittel (Schaumlanze optional), Rotordüse
Sicherheit	Sicherheitshebel am Pistole, Überströmventil, Sicherheitssperre, Druckschalter
Wartung	Reinigung des Wasserfilters, Ölwechsel (durch Kundendienst), Frostschutz
Mitgeliefertes Zubehör	Hochdruckpistole, Sprühlanze, Hochdruckdüse, Hochdruckschlauch, Aufbewahrungsköcher
Schalldruckpegel	L_pA 7 dB(A) (Unsicherheit 2,5 dB(A))
Schallleistungspegel	L_WA + K_WA 96 dB(A) (garantiert)
Verwendungszweck	Reinigung von Maschinen, Fahrzeugen, Fassaden, Terrassen, Werkzeugen, Gartengeräten

Häufig gestellte Fragen - HD 513 EX Plus Classic Kärcher

Wie hoch ist der maximale Druck des Geräts?

Der Betriebsdruck beträgt 13 MPa (130 bar) und der maximale Überdruck erreicht 16 MPa (160 bar).

Kann ich mit diesem Reiniger ein Reinigungsmittel verwenden?

Ja, aber eine Schaumlanze (optional) ist erforderlich. Verwenden Sie ausschließlich von Kärcher zugelassene Reinigungsmittel.

Wie entlüfte ich das Gerät vor der ersten Verwendung?

Öffnen Sie den Wasserzulauf, entfernen Sie die Hochdruckdüse, schalten Sie das Gerät ein, bis das Wasser ohne Blasen austritt, dann schalten Sie aus und setzen Sie die Düse wieder ein.

Was tun, wenn das Gerät nicht startet?

Überprüfen Sie das Netzkabel, die Netzspannung und die Sicherung. Wenn das Gerät überhitzt ist, lassen Sie es 15 Minuten abkühlen. Wenden Sie sich an den Kundendienst, wenn das Problem weiterhin besteht.

Wie pflege ich den Wasserfilter?

Reinigen Sie den Wasserfilter jede Woche, indem Sie ihn aus dem Wasseranschluss entfernen und unter fließendem Wasser ausspülen. Setzen Sie ihn nach der Reinigung wieder ein.

Kann ich das Gerät am Trinkwassernetz betreiben?

Ja, aber ein Systemtrenner gemäß EN 12729 Typ BA ist obligatorisch, um einen Rückfluss von verunreinigtem Wasser zu vermeiden.

Wie schütze ich das Gerät vor Frost?

Lagern Sie das Gerät an einem frostfreien Ort. Andernfalls entleeren Sie das Wasser vollständig und pumpen Sie Glykol-Frostschutzmittel in den Kreislauf.

Wie hoch ist die Rückstoßkraft der Pistole?

Die Rückstoßkraft beträgt 22,4 N. Seien Sie vorsichtig bei der Verwendung, um Stürze zu vermeiden.

Wie ersetze ich die Hochdruckdüse?

Schalten Sie das Gerät aus und verriegeln Sie die Pistole. Lösen Sie die Schrauben der Düse, entfernen Sie sie und schrauben Sie die neue Düse fest. Ziehen Sie von Hand fest.

Wie hoch ist der Geräuschpegel des Geräts?

Der Schalldruckpegel beträgt 7 dB(A) (Unsicherheit 2,5 dB(A)) und der garantierte Schallleistungspegel beträgt 96 dB(A). Tragen Sie einen Gehörschutz.

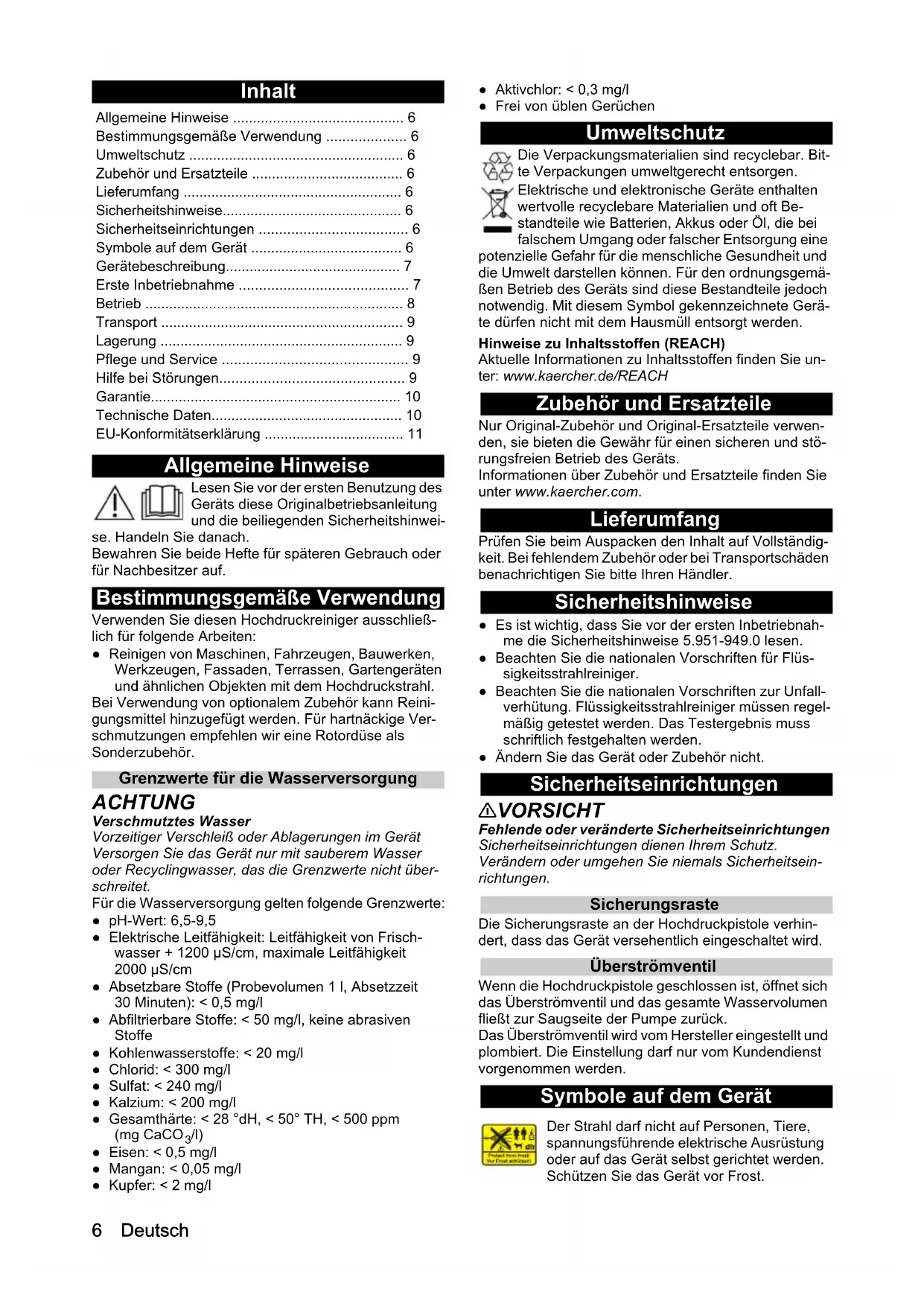

BEDIENUNGSANLEITUNG HD 513 EX Plus Classic Kärcher

Allgemeine Hinweise 6

Bestimmungsgemäße Verwendung 6

Umweltschutz 6

Zubehör und Ersatzteile 6

Lieferumfang 6

Sicherheitshinweise.... 6

Sicherheitseinrichtungen 6

Symbole auf dem Gerät 6

Gerätebeschreibung.... 7

Erste Inbetriebnahme 7

Betrieb 8

Transport 9

Lagerung 9

Pflege und Service 9

Hilfe bei Störungen....9

Garantie.... 10

Technische Daten.... 10

EU-Konformitätserklärung 11

Allgemeine Hinweise

Lesen Sie vor der ersten Benutzung des Geräts diese Originalbetriebsanleitung und die beiliegenden Sicherheitshinwei-

se. Handeln Sie danach.

Bewahren Sie beide Hefte für späteren Gebrauch oder für Nachbesitzer auf.

Bestimmungsgemäße Verwendung

Verwenden Sie diesen Hochdruckreiniger ausschließlich für folgende Arbeiten:

- Reinigen von Maschinen, Fahrzeugen, Bauwerken, Werkzeugen, Fassaden, Terrassen, Gartengeräten und ähnlichen Objekten mit dem Hochdruckstrahl.

Bei Verwendung von optionalem Zubehör kann Reinigungsmittel hinzugefügt werden. Für hartnäckige Verschmutzungen empfehlen wir eine Rotordüse als Sonderzubehör.

Grenzwerte für die Wasserversorgung

ACHTUNG

Verschmutztes Wasser

Vorzeitiger Verschleiß oder Ablagerungen im Gerät Versorgen Sie das Gerät nur mit sauberem Wasser oder Recyclingwasser, das die Grenzwerte nicht überschreitet.

Für die Wasserversorgung gelten folgende Grenzwerte:

• pH-Wert: 6,5-9,5
• Elektrische Leitfähigkeit: Leitfähigkeit von Frischwasser + 1200 μS/cm, maximale Leitfähigkeit 2000 μS/cm
• Absetzbare Stoffe (Probevolumen 1 l, Absetzzeit 30 Minuten): < 0,5 mg/l
• Abfiltrierbare Stoffe: < 50 mg/l, keine abrasiven Stoffe
  • Kohlenwasserstoffe: < 20 mg/l
• Chlorid: < 300 mg/l
• Sulfat: < 240 mg/l
• Kalzium: < 200 mg/l
• Gesamthärte: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)

• Eisen: < 0,5 mg/l
  • Mangan: < 0,05 mg/l
  • Kupfer: < 2 mg/l

• Aktivchlor: < 0,3 mg/l
  • Frei von üblen Gerüchen

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umweltgerecht entsorgen.

Elektrische und elektronische Geräte enthalten wertvolle recyclebare Materialien und oft Bestandteile wie Batterien, Akkus oder Öl, die bei

falschem Umgang oder falscher Entsorgung eine potenzielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Geräts sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH

Zubehör und Ersatzteile

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Geräts.

Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

Lieferumfang

Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei fehlendem Zubehör oder bei Transportschäden benachrichtigen Sie bitte Ihren Händler.

Sicherheitshinweise

• Es ist wichtig, dass Sie vor der ersten Inbetriebnahme die Sicherheitshinweise 5.951-949.0 lesen.
• Beachten Sie die nationalen Vorschriften für Flüssigkeitsstrahlreiniger.
• Beachten Sie die nationalen Vorschriften zur Unfallverhütung. Flüssigkeitsstrahlreiniger müssen regelmäßig getestet werden. Das Testergebnis muss schriftlich festgehalten werden.
• Ändern Sie das Gerät oder Zubehör nicht.

Sicherheitseinrichtungen

⚠ VORSICHT

Fehlende oder veränderte Sicherheitseinrichtungen Sicherheitseinrichtungen dienen Ihrem Schutz.

Verändern oder umgehen Sie niemals Sicherheitseinrichtungen.

Sicherungsraste

Die Sicherungsraste an der Hochdruckpistole verhindert, dass das Gerät versehentlich eingeschaltet wird.

Überströmventil

Wenn die Hochdruckpistole geschlossen ist, öffnet sich das Überströmventil und das gesamte Wasservolumen fließt zur Saugseite der Pumpe zurück.

Das Überströmventil wird vom Hersteller eingestellt und plombiert. Die Einstellung darf nur vom Kundendienst vorgenommen werden.

Symbole auf dem Gerät

Der Strahl darf nicht auf Personen, Tiere, spannungsführende elektrische Ausrüstung oder auf das Gerät selbst gerichtet werden. Schützen Sie das Gerät vor Frost.

Das Gerät darf nach den geltenden Vorschriften niemals ohne Systemtrenner am Trinkwassernetz betrieben werden. Stellen Sie sicher, dass der Anschluss an Ihr Hauswassersystem, mit dem der Hochdruckreiniger betrieben wird, mit einem Systemtrenner nach EN 12729 Typ BA ausgestattet ist. Wasser, das durch einen Systemtrenner geflossen ist, gilt als nicht trinkbar. Schließen Sie den Systemtrenner immer an den Wasserszulauf und niemals direkt an das Gerät an.

⚠️WARNUNG

Durch die hohe Düsen-Austrittsgeschwindigkeit des Hochdruck-Wasserstrahls entstehen hohe Geräuschpegel, die in der unmittelbaren Umgebung zu Unbehagen oder zur Schädigung des Gehörs (z. B. Tinnitus) führen können. Dauerhaft hohe Geräuschpegel können zu Hörverlust führen.

• Tragen Sie die vorgeschriebene persönliche Schutzausrüstung.
• Der hohe emittierte Geräuschpegel kann eine Sprachkommunikation oder die Wahrnehmung von akustischen Warnsignalen stark beeinträchtigen oder unmöglich machen. Arbeiten Sie niemals allein. Eine zweite Person muss außerhalb des Arbeitsbereichs anwe send sein.

Gerätebeschreibung

Übersicht HD 5/11 E Classic und HD 5/13 E Classic

Abbildung A

① Düsenverschraubung
② Hochdruckdüse
③Strahlrohr
④ Sicherheitsverschluss
⑤Hochdruckpistole
⑥Abzugshebel
⑦ Hochdruckschlauch
⑧Pistolenhalter
⑨ Zusätzlicher Griff
⑩ Kabelhaken
⑪ Wasserfilter
⑫ Aufbewahrungsköcher für Strahlrohr (langes Strahlrohr)
⑬ Wasseranschluss
⑭ Hochdruckanschluss
⑮ Geräteschalter
⑯ Schubbügel, oben (ausgezogen)

Übersicht HD 5/11 EX Plus Classic und HD 5/13 EX Plus Classic

Abbildung B

① Düsenverschraubung

② Hochdruckdüse
3 Strahlrohr
④ Sicherheitsverschluss
⑤ Hochdruckpistole
⑥ Abzugshebel
⑦ Hochdruckschlauch
⑧ Schubbügel, oben (ausgezogen)
9 Zusätzlicher Griff
10 Kabelhaken
⑪ Wasserfilter
⑫ Aufbewahrungsköcher für Strahlrohr (langes Strahlrohr)
⑬Wasseranschluss
⑭Hochdruckanschluss
15Geräteschalter
16 Handkurbel
⑰Strahlrohrhalter
18Dreckfräser

Erste Inbetriebnahme

⚠️GEFAHR

Verletzungsgefahr durch Stromschlag

Die Wasserzuleitung, die elektrischen Anschlüsse und das Hochdrucknetz dürfen nur von autorisiertem technischem Fachpersonal installiert werden.

Farbkennzeichnung

- Bedienelemente für den Reinigungsprozess sind gelb.

Auspacken

1. Packungsinhalt beim Auspacken prüfen.
2. Bei Transportschäden sofort Händler informieren.

Zubehörteile montieren

1. Den Schubbügel in die Maschine einsetzen und die Schrauben in den Bügel einsetzen. Abbildung C
2. Die Hochdruckdüse mit der Düsenverschraubung an dem Strahlrohr anbringen.
3. Das Strahlrohr an die Hochdruckpistole anschließen.

Abbildung D

1. Den Hochdruckschlauch an die Hochdruckpistole anschließen.
2. Nur HD 5/11 E Classic und HD 5/13 E Classic, den Hochdruckschlauch am Wasserausgang befestigen.
3. Nur bei HD 5/11 E Classic und HD 5/13 E Classic, die Handkurbel in die Öffnung der Schlauchhaspel drücken und sicherstellen, dass die Handkurbel gesichert ist.

Abbildung E

Elektrischer Anschluss

⚠ GEFAHR

Verletzungsgefahr durch Stromschlag

Verwenden Sie einen Stecker, um das Gerät an das Stromnetz anzuschließen. Eine dauerhafte Verbindung

zum Stromnetz ist untersagt. Der Stecker dient zum Trennen vom Stromnetz.

Anschlusswerte siehe Typenschild bzw. technische Daten.

1. Das Netzkabel abwickeln und auf den Boden legen.

2. Den Netzstecker in die Steckdose stecken.

Wasseranschluss

Anschluss an eine Wasserleitung

⚠️WARNUNG

Gesundheitsrisiko durch Rückfluss von kontami- niertem Wasser in das Trinkwassernetz.

Die Vorschriften Ihres Wasserversorgungsunternehmens beachten.

1. Zulaufdruck, Zulauftemperatur und Zulaufmenge der Wasserversorgung prüfen. Anforderungen siehe Kapitel Technische Daten.

2. Den Systemtrenner und den Wasseranschluss des Geräts mit einem Schlauch verbinden (Mindestlänge 7,5 m, Mindestdurchmesser 3/4 Zoll). Der Wasserzulaufschlauch ist nicht im Lieferumfang enthalten.

3. Den Wasserzulauf öffnen.

Gerät entlüften

1. Den Wasserzulauf öffnen.
2. Die Hochdruckdüse entfernen.
3. Das Gerät einschalten.
4. Das Gerät laufen lassen, bis das austretende Wasser frei von Luftblasen ist.
5. Das Gerät ausschalten.
6. Die Hochdruckdüse montieren.

Betrieb

⚠️GEFAHR

Explosionsgefahr!

Versprühen Sie keine brennbaren Flüssigkeiten. Beachten Sie beim Einsatz des Gerätes in Gefahrenbereichen (z. B. Tankstellen) die entsprechenden Sicherheitsvorschriften.

Hochdruckpistole öffnen / schließen

1. Die Sicherungsraste zurückschieben und den Abzugshebel betätigen.

Abbildung F

Die Hochdruckpistole öffnet sich.

1. Den Abzugshebel loslassen und die Sicherungsraste nach vorne schieben. Die Hochdruckpistole schließt sich.

Hochdruckbetrieb

Hinweis

• Das Gerät kann in senkrechter Position betrieben werden.
• Das Gerät ist mit einem Druckschalter ausgestattet. Der Motor startet erst, wenn die Hochdruckpistole geöffnet ist.

• Den Hochdruckschlauch von scharfen Kanten fernhalten.

• Für Geräte mit Schlauchtrommel: Den Hochdruckschlauch vollständig von der Schlauchtrommel abrollen.

• Die Wasserzufuhr öffnen.

• Den Geräteschalter auf „1“ stellen.

• Die Sicherungsraste der Hochdruckpistole öffnen.

• Die Hochdruckpistole öffnen.

• Die Hochdruckpistole auf den zu reinigenden Gegenstand richten und mit der Reinigung beginnen.

Betrieb mit Reinigungsmittel

Hinweis

Für den Betrieb mit Reinigungsmittel ist eine Schaumlanze (optional) erforderlich.

⚠️WARNUNG

Falscher Umgang mit Reinigungsmitteln

Gesundheitsgefahr

Beachten Sie die Sicherheitshinweise auf dem Reinigungsmittel.

ACHTUNG

Ungeeignete Reinigungsmittel

Beschädigung des Geräts und der zu reinigenden Objekte

Verwenden Sie nur von KÄRCHER freigegebene Reinigungsmittel.

Beachten Sie die dem Reinigungsmittel beigegebene Dosierempfehlungen und Hinweise.

Gehen Sie zum Schutz der Umwelt sparsam mit Reinigungsmitteln um.

Reinigungsmittel von KÄRCHER stellen einen störungsfreien Betrieb sicher. Fordern Sie gerne eine Beratung, unseren Katalog oder unsere Informationsblätter zu Reinigungsmitteln an.

1. Das Reinigungsmittel in den Behälter der Schaumlanze füllen. (Dosierungsanleitung auf der Reinigungsmittelflasche befolgen.)

Abbildung G

Empfohlene Reinigungsmethode

1. Das Reinigungsmittel sparsam auf die trockene Oberfläche sprühen und einwirken (nicht trocknen) lassen.

2. Den gelösten Schmutz mit dem Hochdruckstrahl abspülen.

Nach dem Betrieb mit Reinigungsmittel

1. Die Schaumlanze ca. 30 Sekunden lang mit klarem Wasser spülen.

Düse austauschen

⚠ GEFAHR

Verletzungsgefahr!

Schalten Sie das Gerät aus, bevor Sie die Düse austauschen. Aktivieren Sie die Hochdruckpistole erst, wenn das Gerät drucklos ist.

1 Die Hochdruckpistole sichern. Dazu die Sicherungsraste nach vorne drücken.

2 Die Düsenverschraubung lösen und die Düse entfernen.

3 Den Dreckfräser anschrauben und von Hand festziehen.

4 Nur bei HD 5/11 EX Plus Classic und HD 5/13 EX Plus Classic, den Dreckfräser anschrauben und von Hand festziehen.

Aufbewahrung des Dreckfräsers

1. Den Dreckfräser auf den gelben Anschluss schrauben.

Abbildung H

Betrieb unterbrechen

Hinweis

Beim Ausschalten des Gerätes wird der Wasserdruck abgesenkt. Dadurch sinkt die Betätigungskraft der Hochdruckpistole und die Lebensdauer des Gerätes steigt.

1. Die Hochdruckpistole schließen. Das Gerät stoppt.

2. Die Sicherungsraste nach vorne schieben, um die Hochdruckpistole zu verriegeln.

3. Die Sicherungsraste zurückschieben, um die Hochdruckpistole zu entriegeln.
4. Die Hochdruckpistole öffnen. Das Gerät startet erneut.

Betrieb beenden

1. Den Wasserzulauf schließen.
2. Die Hochdruckpistole öffnen.
3. Den Geräteschalter auf „1“ stellen und das Gerät 5 bis 10 Sekunden lang laufen lassen.
4. Den Geräteschalter auf „0“ stellen.
5. Die Hochdruckpistole schließen.
6. Den Netzstecker des Geräts mit trockenen Händen ziehen.
7. Den Wasserzulauf trennen.
8. Die Sicherungsraste der Hochdruckpistole nach vorne schieben.

Transport

⚠ VORSICHT

Nichtbeachtung des Gewichts

Verletzungs- und Beschädigungsgefahr

Beachten Sie beim Transport das Gewicht des Geräts.

1. Das Strahlrohr mit der Hochdruckpistole in die Halterung schieben.
2. Das Netzkabel um die Kabelhaken wickeln.
3. Ohne Schlauchtrommel: Den Hochdruckschlauch aufwickeln und über die Halterung hängen. Mit Schlauchtrommel: Den Hochdruckschlauch auf die Schlauchtrommel wickeln.
4. Beim Transport in Fahrzeugen das Gerät nach den jeweils gültigen Richtlinien gegen Rutschen und Kippen sichern.
5. Für kurze Transportwege den Schubbügel ausfahren, um das Gerät zu ziehen.

Abbildung I

1. Beim Treppensteigen das Gerät am zusätzlichen Griff fassen und anheben.

Abbildung J

Lagerung

⚠ VORSICHT

Nichtbeachtung des Gewichts

Verletzungs- und Beschädigungsgefahr

Beachten Sie bei der Lagerung das Gewicht des Geräts.

Bewahren Sie das Gerät nur in Innenräumen auf.

Frostschutz

ACHTUNG

Frost zerstört das Gerät, wenn das Wasser nicht vollständig abgelassen ist.

Bewahren Sie das Gerät an einem frostfreien Ort auf. Wenn eine frostfreie Lagerung nicht möglich ist:

1. Wasser ablassen.
2. Handelsübliches Frostschutzmittel durch das Gerät pumpen.
3. Das Gerät maximal 1 Minute laufen lassen, bis die Pumpe und die Leitungen leer sind.

Hinweis

Handelsübliches Fahrzeug-Frostschutzmittel auf Glykolbasis verwenden. Handhabungshinweise des Frostschutzmittelherstellers beachten.

Pflege und Service

⚠️GEFAHR

Versehentliches Starten des Geräts

Verletzungsgefahr, Stromschlag

Das Gerät sofort abschalten und vor dem Durchführen von Arbeiten den Netzstecker ausstecken.

Hinweis

Altöl darf nur an den dafür vorgesehenen Sammelstellen entsorgt werden. Altöl bitte ausschließlich an diesen Stellen entsorgen. Das Verschmutzen der Umwelt mit Altöl ist strafbar.

Sicherheitsinspektion / Wartungsvertrag

Mit Ihrem Händler können Sie eine regelmäßige Sicherheitsinspektion vereinbaren oder einen Wartungsvertrag abschließen. Bitte lassen Sie sich beraten.

Wartungsintervalle

Vor jedem Betrieb

1. Anschlusskabel auf Schäden prüfen, beschädigtes Kabel unverzüglich durch den autorisierten Kunden-dienst oder eine Elektrofachkraft austauschen las- sen.
2. Hochdruckschlauch auf Beschädigung prüfen, beschädigten Hochdruckschlauch unverzüglich aus-tauschen.
3. Gerät auf Dichtheit prüfen. 3 Tropfen Wasser pro Minute sind zulässig. Bei stärkerer Undichtigkeit Kundendienst aufsuchen.

Wöchentlich

1. Den Wasserfilter reinigen, siehe Kapitel Wasserfilter reinigen.

Alle 500 Betriebsstunden, mindestens einmal jährlich

Das Öl vom Kundendienst wechseln lassen.

Wartungsarbeiten

Wasserfilter reinigen

ACHTUNG

Beschädigter Wasserfilter im Wasseranschluss

Schäden am Gerät durch verschmutztes Wasser Den Wasserfilter auf Schäden prüfen, bevor er in den Wasseranschluss eingesetzt wird.

1. Den Wasserfilter herausziehen.
2. Den Wasserfilter unter fließendem Wasser reinigen.
3. Den Wasserfilter wieder in den Wasseranschluss einsetzen.

Hilfe bei Störungen

⚠ GEFAHR

Verletzungsgefahr durch unabsichtlich anlaufendes Gerät und elektrischen Schlag.

Schalten Sie vor allen Arbeiten das Gerät aus und ziehen Sie den Netzstecker.

Lassen Sie elektrische Bauteile nur vom autorisierten Kundendienst prüfen und reparieren.

Suchen Sie bei Störungen, die in diesem Kapitel nicht genannt sind, im Zweifelsfall und bei ausdrücklichem Hinweis einen autorisierten Kundendienst auf.

Störung Abhilfe
Gerät startet nicht	Das Stromkabel auf Beschädigungen prüfen.Die Netzspannung prüfen.Falls sich das Gerät überhitzt:a Den Geräteschalter auf „0“ stellen.b Das Gerät mindestens 15 Minuten lang abkühlen lassen.c Den Geräteschalter auf „1“ stellen.Bei elektrischen Störungen den Kundendienst kontaktieren.
Gerät baut keinen Druck auf	Die Standarddüse verwenden (Größe siehe Kapitel Technische Daten).Die Hochdruckdüse reinigen / austauschen.Das Gerät entlüften (siehe Kapitel Gerät entlüften).Den Wasserfilter reinigen (siehe Kapitel Wasserfilter reinigen).Die Zulaufleitungen zur Pumpe reinigen.Die Wasserzulaufmenge prüfen (siehe Kapitel Technische Daten).
Pumpe undichtBis zu 3 Tropfen Wasser-austritt pro Minute sind zu-ässig.	Bei stärkerer Undichtigkeit Gerät durch den Kundendienst prüfen lassen.
Pumpenklopfen • Den W	Wasserfilter reinigen.Die Wasserzuleitung auf Dichtheit prüfen.Das Gerät entlüften (siehe Kapitel Gerät entlüften).Bei Bedarf an den Kundendienst wenden.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an

Ihren Händler oder die nächste autorisierte Kunden-dienststelle.

(Adresse siehe Rückseite)

Weitere Garantieinformationen (falls vorhanden) finden Sie im Service-Bereich Ihrer lokalen Kärcher-Webseite unter "Downloads".

Technische Änderungen vorbehalten.
Technische Daten

				HD 5/11 E Classic	HD 5/11 EX Plus Classic	HD 5/13 E Classic	HD 5/13 EX Plus Classic
Elektrischer Anschluss
Spannung V 220 - 240 220 - 240 220 - 240 220 - 240
P	h	a	s	e		~	1
Frequenz			Hz	50	50	50	50
Anschlussleistung			kW	2,2	2,2	2,4	2,4
Schutzart				IPX5	IPX5	IPX5	IPX5
Netzabsicherung (träge)			A	15	15	15	15
Verlängerungskabel 30 m			mm^2	2,5	2,5	2,5	2,5
Wasseranschluss
Zulaufdruck (max.)			MPa (bar)	1,0 (10)	1,0 (10)	1,0 (10)	1,0 (10)
Zulauftemperatur (max.)			°C	40	40	40	40
Zulaufmenge (min.)			l/h (l/min)	720(12)	720 (12)	720(12)	720(12)
Ansaughöhe (max.)			m	1,0	1,0	1,0	1,0
Leistungsdaten Gerät
Düsengröße der Standarddüse				036	036	032	032
Fördermenge, Wasser			l/h (l/min)	500 (8,4)	500 (8,4)	500 (8,4)	500 (8,4)
Betriebsdruck			MPa (bar)	11 (110)	11 (110)	13 (130)	13 (130)
Betriebsüberdruck (max.)			MPa (bar)	16 (160)	16 (160)	16 (160)	16 (160)
Rückstoßkraft der Hochdruckpistole			N	20,4	20,4	22,4	22,4
Maße und Gewichte
Gewicht (ohne Zubehör)			kg	18	21	18,3	21,3
Länge x Breite x Höhe			mm	350 x 330 x 880	350 x 330 x 880	350 x 330 x 880	350 x 330 x 880
				HD 5/11 E Classic	HD 5/11 EX Plus Classic	HD 5/13 E Classic	HD 5/13 EX Plus Classic
Ermittelte Werte gemäß EN 60335-2-79
Hand-Arm-Vibrationswert Hochdruckpistole m/s ^2		2,27	2,27	3,1	3,1
Unsicherheit K m/s ^2		1,5	1,5	1,5	1,5
Schalldruckpegel L_pA			d	B	(	A	)
Unsicherheit K_pA			dB(A)	2,5	2,5	2,5	2,5
Schallleistungspegel L_WA + Unsicherheit K_WA			d	B	(	A	)

EU-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Hochdruckreiniger

Typ: 1.520-xxx

Einschlägige EU-Richtlinien

2000/14/EG

2006/42/EG (+2009/127/EG)

2011/65/EU

2014/30/EU

2009/125/EG

Angewandte Verordnung(en)

(EU) 2019/1781

Angewandte harmonisierte Normen

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

Angewandtes Konformitätsbewertungsverfahren

2000/14/EG: Anhang V

Angewandte nationale Normen

Schallleistungspegel dB(A)

HD 5/11 E Classic, HD 5/11 EX Classic

HD 5/11 EX Plus Classic, HD 5/12 EX Plus Classic

Gemessen: 93

Garantiert: 96

HD 5/13 E Classic, HD 5/13 EX Plus Classic

Gemessen: 89

Garantiert: 91

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands.

H. Jenner

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

Technische gegevens.... 44

www.kaercher.de/REACH

Elektrische verbinding

⚠ GEVAAR

1. Skruva fast smutsblästern på den gula kontakten. Bild H

Pausa driften

Hänvisning

Relevante EU-direktiver

2000/14/EF

www.kaercher.de/REACH

Piederumi un rezerves da las

2000/14/EK: V. melléklet

www.kaercher.de/REACH

Pribor in nadomestni deli

Uporabljajte samo originalni pribor in originalne nadomestne dele, ki zagotavljajo varno in nemoteno delovanje naprave.

Informacije o priboru in nadomestnih delih najdete na spletnem naslovu www.kaercher.com.

Obseg dobave

Relevantne EU direktive

2000/14/EZ

Registrieren Sie Ihr Produkt und profitieren Sie von vielen Vorteilen.

Bewerten Sie Ihr Produkt und sagen Sie uns Ihre Meinung.
