306901 - Kartenleser CSL - Kostenlose Bedienungsanleitung

Produkttyp	Externer Chipkartenleser
Marke	CSL
Modell	306901
Schnittstelle	USB, kompatibel mit USB 2.0/3.0
Kontaktlose Konnektivität	NFC (ISO 14443 A/B, ISO 15693, MIFARE, FeliCa usw.)
Kontaktkonnektivität	Chipkartenleser gemäß ISO 7816, Protokolle T0/T1
Unterstützte Spannungen (Kontaktkarten)	5V, 3V, 1,8V (Klassen A, B, C)
Unterstützte Speicherkarten	I2C, SLE44xx, SLE55xx, AT88SC, AT45D usw.
Softwarestandards	PC/SC 2.0, CCID, Microsoft WHQL, EMV Level 1
Kompatible Betriebssysteme	Windows 7/8/10/11, macOS 10.10 und höher
Stromversorgung	Über USB-Anschluss, typischer Verbrauch 2,5 W
Treiberinstallation	Automatisch (Plug & Play)
Abmessungen (ca.)	8,5 x 5,0 x 1,2 cm
Gewicht (ca.)	50 g
Gehäusematerial	ABS-Kunststoff
Länge des USB-Kabels	1,5 m (ungefähr)
Betriebstemperatur	0 °C bis 50 °C
Betriebsfeuchtigkeit	20% bis 80% rF (ohne Kondensation)
Pflege und Reinigung	Mit einem trockenen, weichen Tuch reinigen. Keine chemischen Reinigungsmittel verwenden.
Sicherheitshinweise	Nicht öffnen, nicht Wasser aussetzen, hohe Temperaturen vermeiden, nur für den Innenbereich.
Reparierbarkeit	Nicht vom Benutzer reparierbar. Kundendienst kontaktieren.
Packungsinhalt	Kartenleser, USB-Kabel, Bedienungsanleitung
Garantie	2 Jahre (gemäß Herstellerbedingungen)
Recycling	WEEE-konform, Ökobeitrag inbegriffen
Zertifizierungen	EMV Level 1, WHQL, CE

Häufig gestellte Fragen - 306901 CSL

Wie installiere ich den CSL 306901 Kartenleser?

Schließen Sie den Leser einfach an einen freien USB-Anschluss Ihres Computers an. Die Treiberinstallation erfolgt automatisch (Plug & Play). Es sind keine weiteren Schritte erforderlich.

Welche Betriebssysteme sind kompatibel?

Der Leser ist kompatibel mit Windows 7/8/10/11 und macOS 10.10 und höher.

Mein Leser wird unter Windows nicht erkannt, was tun?

Überprüfen Sie, ob der Leser ordnungsgemäß an einen funktionierenden USB-Anschluss angeschlossen ist. Gehen Sie zum Geräte-Manager unter 'Chipkartenleser'. Er sollte als 'Microsoft USBCCID Chipkartenleser (WUDF)' angezeigt werden. Wenn nicht, versuchen Sie einen anderen USB-Anschluss oder starten Sie den Computer neu.

Welche Arten von Chipkarten unterstützt dieser Leser?

Er unterstützt Kontaktkarten nach ISO 7816 (Klassen A, B, C, Protokolle T0/T1) und kontaktlose Karten nach NFC (ISO 14443 Typ A/B, ISO 15693, MIFARE, FeliCa). Viele Speicherkarten werden ebenfalls unterstützt (vollständige Liste im Handbuch).

Ist der Leser mit Bankanwendungen kompatibel?

Ja, er ist nach EMV Level 1 zertifiziert, was die Kompatibilität mit Zahlungsterminals und -anwendungen gewährleistet.

Kann ich diesen Leser mit einem Smartphone oder Tablet verwenden?

Nein, der Leser ist für die Verwendung mit einem Desktop- oder Laptop-Computer unter Windows oder macOS ausgelegt. Er ist nicht mit mobilen Geräten kompatibel.

Wie reinige ich den Leser?

Verwenden Sie ein weiches, trockenes Tuch zur Reinigung des Gehäuses. Verwenden Sie niemals Flüssigkeiten, Lösungsmittel oder Scheuermittel. Vermeiden Sie es, die Kartenkontakte zu berühren.

Was tun, wenn die Karte nicht gelesen wird?

Stellen Sie sicher, dass die Karte richtig eingelegt ist (Chip nach oben). Überprüfen Sie, ob der Treiber ordnungsgemäß installiert ist. Testen Sie mit einer anderen Karte, um einen möglichen Gerätefehler zu identifizieren. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Funktioniert der Leser mit einem elektronischen Personalausweis?

Ja, er ist mit elektronischen Personalausweisen kompatibel, die den Normen ISO 7816 und NFC entsprechen. Überprüfen Sie, ob Ihre Lesesoftware den Leser unterstützt.

Wie recycle ich den Leser am Ende seiner Lebensdauer?

Entsorgen Sie das Gerät nicht mit dem Hausmüll. Geben Sie es an einer WEEE-Sammelstelle (Recyclinghof, Elektronikgeschäft) gemäß den örtlichen Vorschriften ab. Das Produkt unterliegt der Ökobeteiligung.

BEDIENUNGSANLEITUNG 306901 CSL

BEDIENUNGSCANLEITUNG USER MANUAL

USB SMARTCARD READER

Mod.-Nr.: 306901

Table of contents

1. Deutsch. 3
2. English. 6
3. Français 9
4. Italiano 12
   5.Espanol. 15

https://model.ganzeinfach.de/306901

GER: Aktuelle Treiber, Bedienungsanleitungen und sonstige relevante Dokumente zu diesen Produkt finden Sie auf unserer Homepage.

Vielen Dank, dass Sie sich für ein Produkt von CSL entschieden haben. Damit Sie lange Freude mit ihrem erworbenen Gerät haben,lesen Sie sichitte die nachfolgende Kurzanleitung aufmerksam durch. Prufen Sie vor Inbetriebnahme der gefelferten Ware, ob diese vollständig, fehlerfrei und unbeschädigt ist.

1. Lieferumfang

• SmartCard Reader
• Kurzanleitung

2. Technische Daten

Anschluss USB
Kartenanschluss Smartcard,	Smartcard kontaktlos (NFC)
Kompatible Karten Smartcard
Kompatible Formate • Support	T0, T1 Protocol • ISO7816 Class A, B and C (5V/3V/1.8V) cards • I2C memory card, SLE4418, SLE4428, SLE4432, SLE4442, SLE4436, SLE5518, SLE5528, SLE5532, SLE5536, SLE5542, SLE6636, & AT88SC102, AT88SC153, AT88SC1608, AT45D021, AT45D041 cards • ISO14443 type A, B, ISO 15693 NFC tag type 1, 2, 3, 4A, 4B, ISO/IEC 18092 Based on ISO7816 implementation • PC Smart Card Industry Standard - PC/SC 2.0 • Microsoft Windows Smart Card reader driver, Based on the CCID protocol • Microsoft WHQL Smart Card Reader certification • EMV terminal level 1 certified
kompatible Betriebssysteme	Windows 7/8/10/11, macOS 10.10 und höher

3. Inbetriebnahme

Entnehmen Sie das Gerät aus der Verpackung und entfernen Sie jegliches Verpackungsmaterial. Schließen Sie den SmartCard Reader an einem freien USB-Port Ihres Computers oder Notebooks an.

Die Treiberinstallation erfolgt vollautomatisch. Das Gerät ist im Anschluss betriebsbereit.

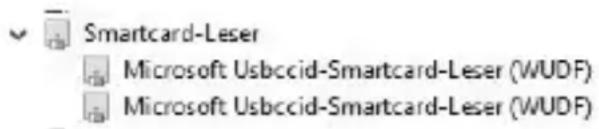

Um zu überprüfen, ob das Gerät in Ihr Gemärkte-Manager angezeigt wird, gehen Sie in den Reiter "Smartcard-Leser". Dieses Gerät wird als "Microsoft Usbccaid-Smartcard-Leser (WUDF)" angezeigt.

4. Sicherheitschinweise und Haftungsausschluss

Versuchen Sie nie das Gerät zu öffnen, um Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie Kontakt zu den Netzspannungen. Schließen Sie das Produkt nicht kurz. Das Gerät ist nicht wasserdicht,itte verwenden Sie es nur im Trockenen. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie das Gerät von hohen Temperaturen fern. Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen können. Prufen Sie vor der Verwendung das Gerät auf Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in sonstiger Form beschädigt wurde. Beachten Sieitte die nationalen Bestimmungen und Beschänkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der Anleitung beschrieben sind.

Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf. Jege Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Das Gerätarf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert daraufhin hingewiesen wurde.

5. Entsorgungshinweise

Elektrische und elektronische Geräte)dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile,müssen getrennt der Wiederverwertung oder Entsorgung zugeführrt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen konnen.

Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugegeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Richtlinie: 2012/19/EU

WEEE Register-Nr: DE 67896761

Hiermit erklart die Firma WD Plus GmbH dass sich das Gerät 306901 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlädigen Bestimmungen befindet. Eine vollständige Konformitätserklärung erhalten Sie unter: WD Plus GmbH Wohlenbergstraße 16, 30179 Hannover
