JTMT01 - Multimeter Joy-It - Kostenlose Bedienungsanleitung

Marke	Joy-It
Modell	JTMT01
Produkttyp	Digitalmultimeter
Stromversorgung	Wiederaufladbarer Lithium-Akku 1500 mAh (5V, 1A)
Anzeige	TFT-Bildschirm 2,4 Zoll, 240 x 320 Pixel
Gleichspannungsmessbereich	0 – 999,9 V
Wechselspannungsmessbereich	0 – 750 V
Strommessbereich	0 – 9,999 A
Widerstandsmessbereich	0 – 99,99 MΩ
Kapazitätsmessbereich	0 – 99,99 mF
Frequenzmessbereich	0 – 9,999 MHz
Temperaturmessbereich	-55 °C bis 1300 °C (Sensor), -50 °C bis 300 °C (beiliegende Sonde)
Gleichspannungsgenauigkeit	±(0,5 % + 3 Stellen)
Wechselspannungsgenauigkeit	±(1 % + 3 Stellen)
Gleichstromgenauigkeit	±(1,2 % + 3 Stellen)
Wechselstromgenauigkeit	±(1,5 % + 3 Stellen)
Hauptfunktionen	Spannungs-, Strom-, Widerstands-, Kapazitäts-, Frequenz- und Temperaturmessung, Diodentest, Durchgangsprüfung, NCV, Erkennung spannungsführender Kabel
Messmodi	Normal, Aufzeichnung, Überwachung
Sicherheitshinweise	Verwendung gemäß Spezifikationen, Feuchtigkeit vermeiden, stromführende Kreise nicht berühren, Gerät nicht modifizieren
Betriebstemperatur	0 °C bis 40 °C
Lagertemperatur	-20 °C bis 60 °C
Sicherungen	10 A und 1 A
Wartung	Mit einem trockenen Tuch reinigen, Feuchtigkeit und Flüssigkeiten vermeiden
Technischer Support	E-Mail: [e-mail], Tel.: [phone]

Häufig gestellte Fragen - JTMT01 Joy-It

Was sind die Spannungsmessbereiche des JTMT01?

Der JTMT01 misst Gleichspannung von 0 bis 999,9 V und Wechselspannung von 0 bis 750 V.

Wie verwende ich den NCV-Modus?

Im NCV-Modus führen Sie das Gerät langsam mit der NCV-Markierung in Richtung des zu messenden Bereichs. Der Sensor erkennt elektromagnetische Felder und gibt einen Alarm aus, dessen Frequenz mit der Feldstärke zunimmt.

Was bedeutet der Aufzeichnungsmodus?

Der Aufzeichnungsmodus zeigt ein Messdiagramm und die Extremwerte an. Sie können durch Drücken von Auto/Menu vorübergehend bis zu 8 Werte speichern. Er unterstützt die Messung von Spannung, Widerstand, Dioden, Durchgang, Strom, Frequenz und Temperatur.

Wie stelle ich die Grenzwerte im Überwachungsmodus ein?

Öffnen Sie das Konfigurationsmenü und navigieren Sie zur Option Grenzwerteinstellungen. Dort können Sie Minimal- und Maximalwerte für Spannung, Strom und Temperatur festlegen.

Wie genau ist die Widerstandsmessung?

Für Widerstände von 0 bis 9,999 MΩ beträgt die Genauigkeit ±(0,5% + 3 Stellen). Über 9,999 MΩ beträgt sie ±(1,5% + 3 Stellen).

Welchen Batterietyp verwendet das Multimeter?

Das JTMT01 wird mit einem wiederaufladbaren Lithium-Akku von 1500 mAh betrieben, mit einem Eingang von 5V 1A.

Wie führe ich eine Durchgangsprüfung durch?

Drücken Sie die Taste VΩ-Φ+, bis das Durchgangssymbol (Diode + Welle) erscheint. Schließen Sie dann die Prüfspitzen an: Ein Tonsignal zeigt Durchgang an.

Welche wichtigen Sicherheitshinweise gibt es?

Berühren Sie niemals stromführende Kreise. Verwenden Sie das Gerät nur in den angegebenen Bereichen. Vermeiden Sie Feuchtigkeit und Flüssigkeiten. Jede unbefugte Änderung führt zum Verlust der Garantie.

Wie reinige ich das Gerät?

Reinigen Sie das Gerät mit einem trockenen Tuch. Setzen Sie es keiner Feuchtigkeit oder Flüssigkeiten aus, um Kurzschlüsse zu vermeiden.

Wo erhalte ich technischen Support?

Kontaktieren Sie Joy-It per E-Mail unter [e-mail] oder telefonisch unter [phone] (Mo-Do 09:00-17:15, Fr 09:00-14:30).

BEDIENUNGSANLEITUNG JTMT01 Joy-It

1. Allgemeine Informationen 1
2. Geräte-Übersicht 1
3. Messmodi 3

3.1 Normal-Modus 3
3.2 Aufnahme-Modus 6
3.3 Beobachtungsmodus 7

1. Technische Spezifikationen 8
2. Sicherheitshinweise 9
3. Sonstige Informationen 10
4. Support 11

TABLE OF CONTENTS

1. General information 12
2. Device overview 12
3. Measuring modes. 14

3.1 Normal mode 14
3.2 Recording mode 17
3.3 Monitoring mode 18

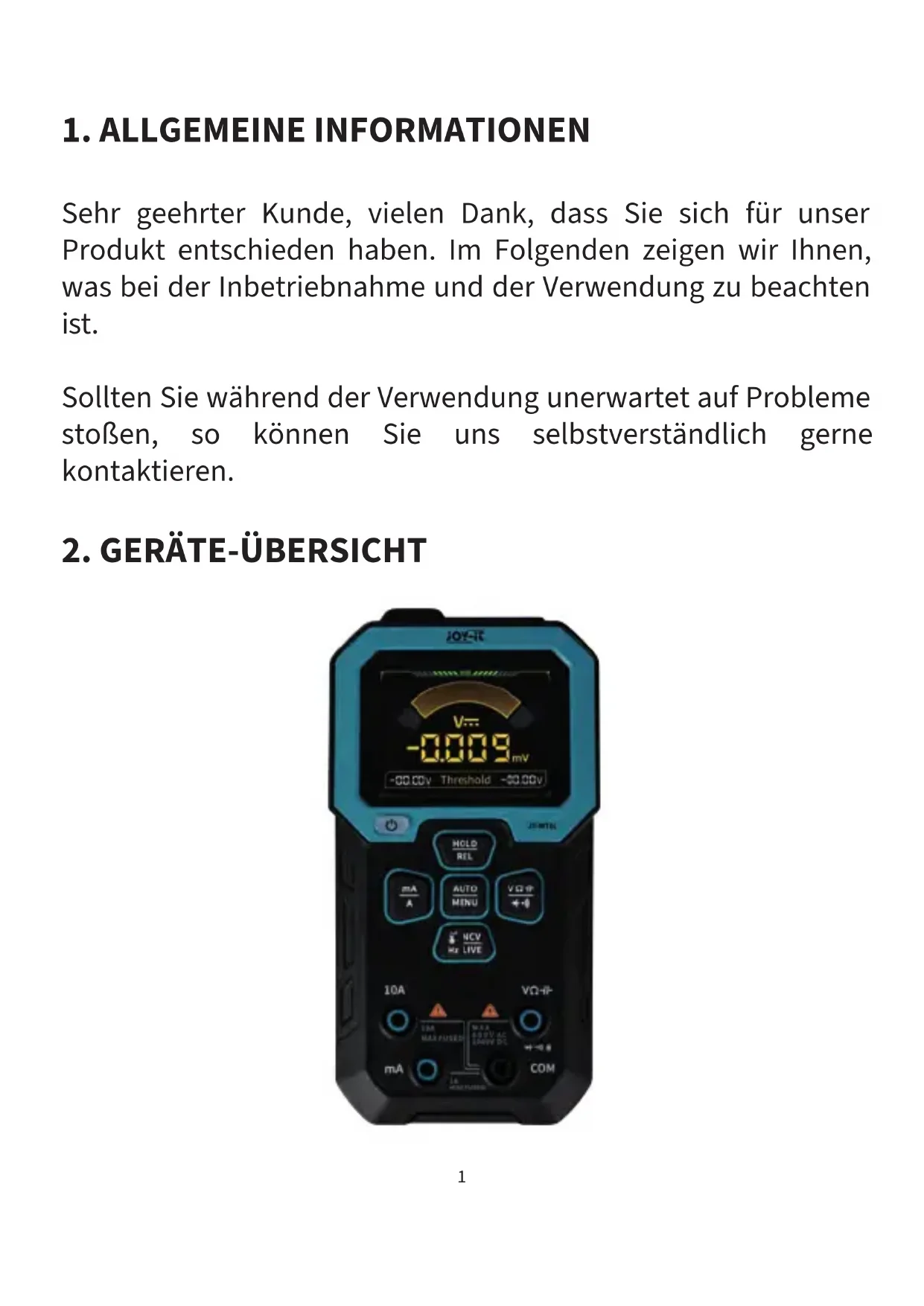

Sehr geehrter Kunde, vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgenden zeigen wir Ohnen, was bei der Inbetriebnahme und der Verwendung zu beachten ist.

Sollten Sie während der Verwendung unerwartet auf Problemestoßen, so können Sie uns selbstverständlich bereits kontaktieren.

2. GERÄTE-ÜBERSICHT

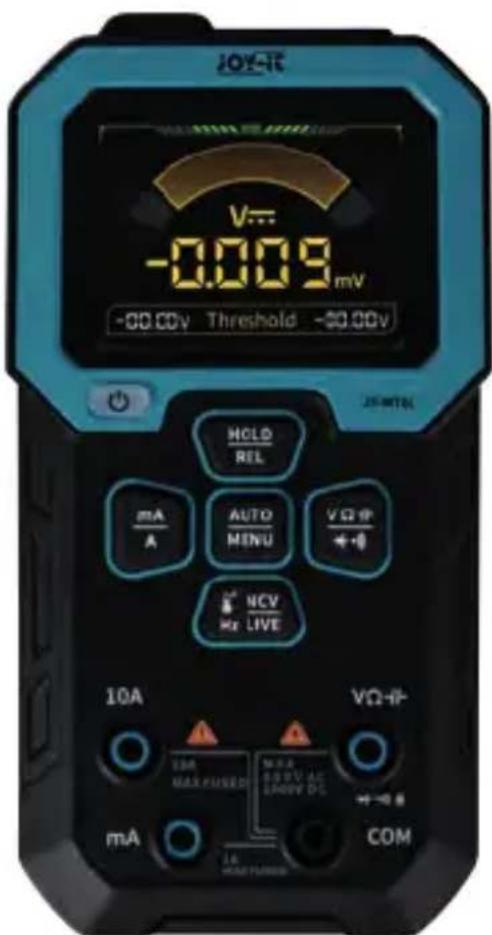

BUTTON BEDIENUNG Funktion
VΩ-Φ	Wechsel der Messmodi zwischen Spannung, Widerstand, Dioden/Durchgang und Kapazität
REL HOLD	Kurz drücken Aktuelle Messung anhalten Lang drücken Wechsel in den Modus zur Relativ- wertmessung
AUTO MENU	Kurz drücken Starte Auto-Modus Lang drücken Offne Menuü
NVC LIVE Hz	Wechsel der Messmodi zwischen Frequenz, Temperatur, NCV und der Live-Messung
mA A	Wechsel zwischen Schwachstrom- & Hochstrommessung
	Kurz drücken Gerät ausschalten Lang drücken Gerät einschalten

3.MESSMODI

3.1 NORMAL-MODUS

Im Normal-Modus wird die automatische Messung, sowie die Messung von Spannung, Widerständen, Dioden, Durchgang, Kondensatoren, Hochstrom, Niederstrom, Frequenz, Temperaturen, NCV und von stromführung den Leitungen unterszt.

AUTOMATISCHE MESSUNG

Die automatische Messung wird automatisch ausgeführrt, sobald der Normal-Modus über das Menu gestartet wird. Die automatische Messung kann auch manuell über die AUTO Taste gestartet werden.

Die automatische Messung unterstützt ausschließlich die Messung von Spannungen und Widersänden, sowie die Durchgangsprüfung.

MANUELLE MESSUNG

Wechseln Sie in den gewünschten Messmodus, indem Sie die entsprechende Tastes drücken, bis der gewünschte Modus auf dem Display erscheint.

NCV MESSUNG

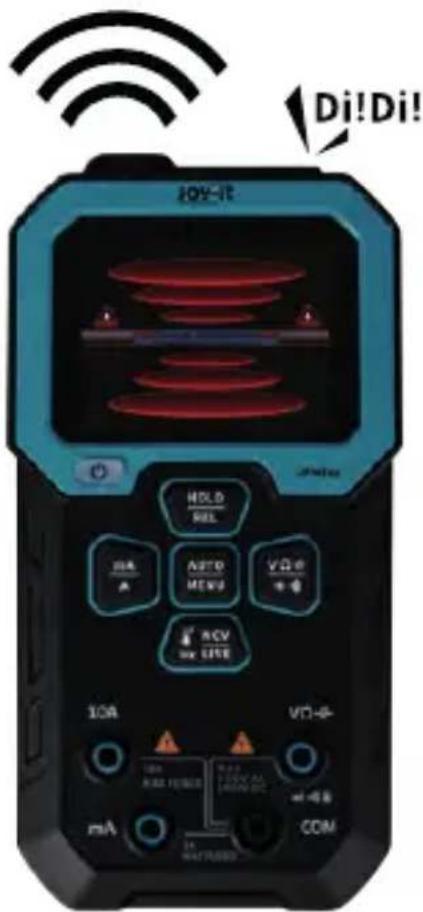

Wechseln Sie in den NCV-Modus undrichten Sie das Gerät langsam mit der NCV-Markierung auf den zu messenden Bereich. Sobald der Sensor ein elektron magnetisches Feld erkennt, wird automatisch ein Alarm ausgegeben.

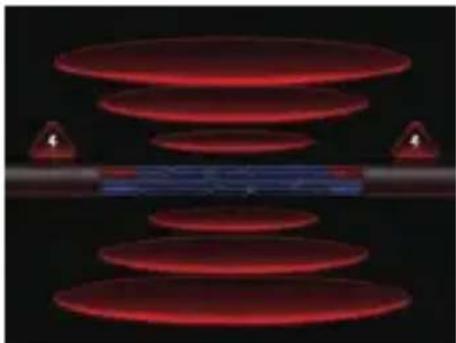

Je stärker das elektromagnetische Feld, doit schneller wird der Alarm wiedergegeben. Auf dem Display wird zusätzliche eine entsprechende Meldung ausgegeben:

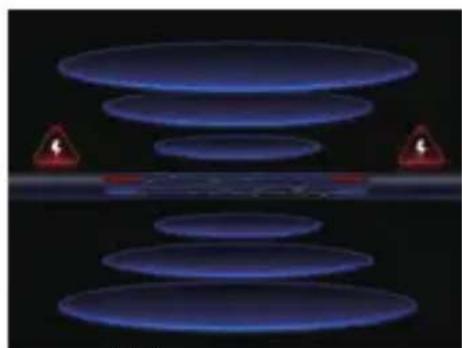

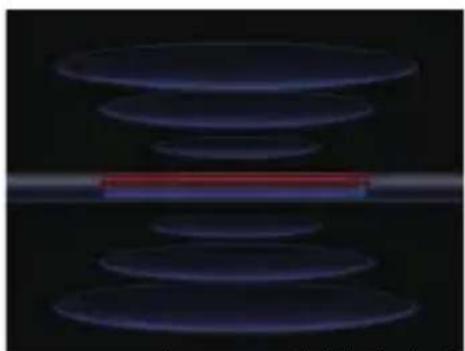

Kein Magnetfeld Niederiges Magnetfeld

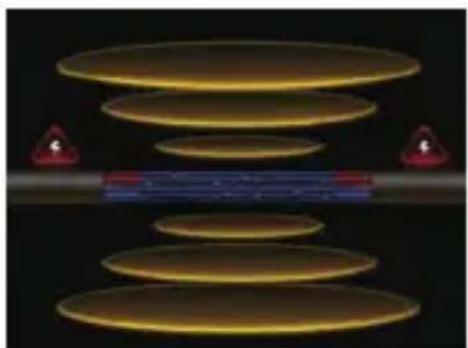

Mittelstarkes Magnetfeld Starkes Magnetfeld

MESSUNG VON STROMFÜHRENDEN LEITUNGEN (LIVE)

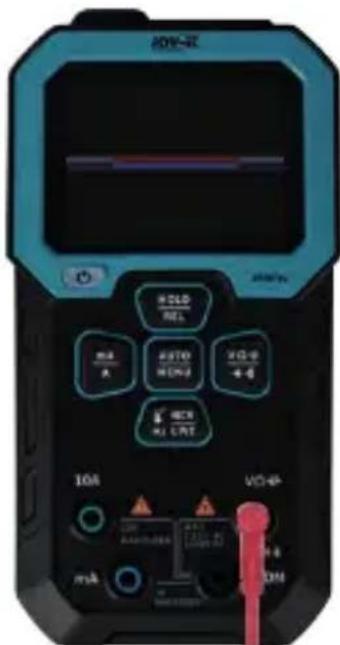

Wechseln Sie in den Live-Modus und schlieben Sie ausschließlich eine Messspitze am Spannungskanal an.

Berühren Sie mit der Messspitze nun das zu prüfende Kabel. Wird eine stromführung De Leitung erkannt, so wird automatische ein Alarm wiederergegeben. Auf dem Display wird zusammen eine entsprechende Meldung ausgegeben:

Keine stromfuhrende Leitung erkannt

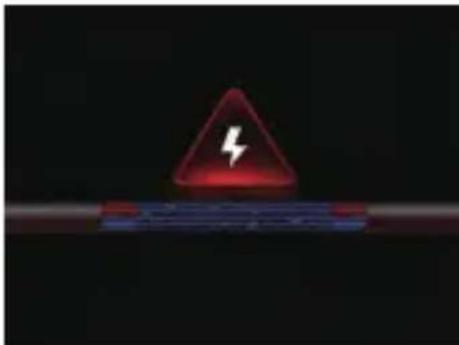

Stromfuhrende Leitung erkannt

3.2 AUFNAHME-MODUS

Der Aufnahmemodus unterstützt die Messung von Spannungen, Widerständen, Dioden, Durchgangsmessungen, Hochstrom, Niederstrom, Frenzen und Temperaturen.

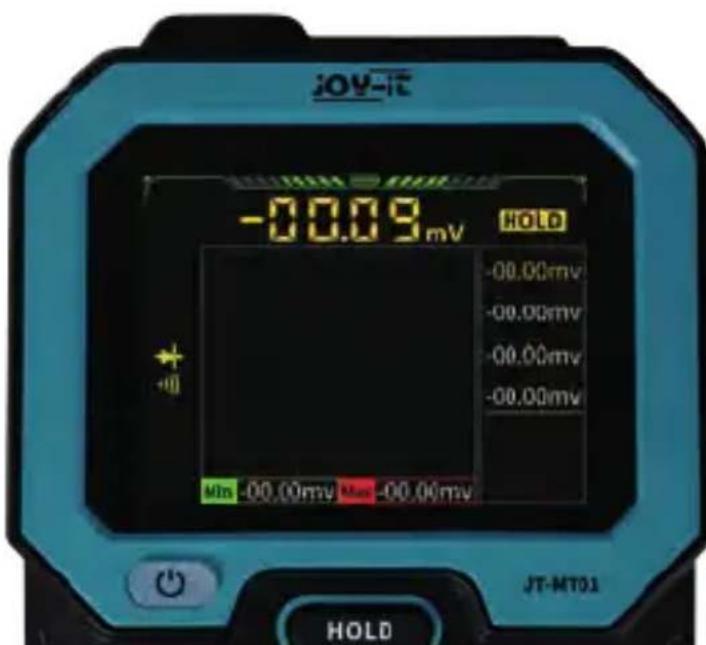

Im Aufnahmemodus werden zusammen ein Messgraph, sowie die Extremwerte der aktuellen Messung angezeigt. Des Weiteren können bis zu 8 Messwerte durch Drücken der Auto/Menu-Taste zwischengespeichert werden.

Bitte beachten Sie, dass bei Durchgangsmessungen der Messgraph deaktiviert ist.

3.3 BEOBACHTUNGSMODUS

Im Beobachtungsmodus wird die Messung von Spannungen, Strom und Temperaturen untersätzt. In this Modus wird automatisch ein Alarm ausgegeben, sobald die voreingestellten Grenzwerte über- oder untersritten werden.

Um die Grenzwerteinstellungen zu modifizieren, rufen Sie das EinstellungsmENU auf und navigieren Sie hier zu dem Menüpunkt Grenzwerteinstellungen. Hier konnen Sie die entsprechenden Minimal- und Maximalwerte festlegen.

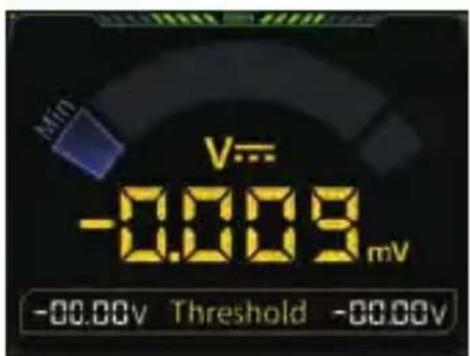

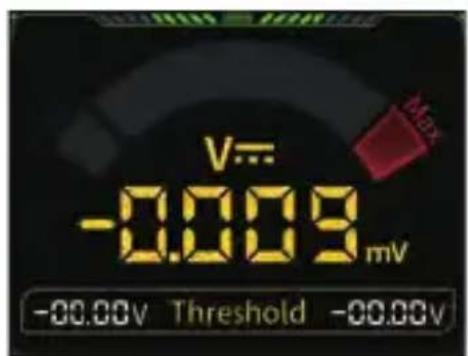

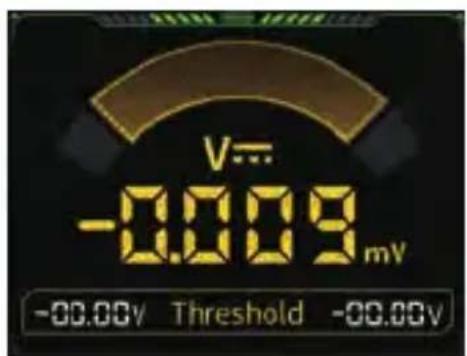

Minimalwert unters written Parameter im Normalbereich Maximalwert überschritten

4. TECHNISCHE SPEZifikATIONEN

MESSBEREICH SPANNUNG	0 - 999,9 V (DC), 0 - 750 V (AC)
MESSBEREICH STROM	0 - 9,999 A
MESSBEREICH WIDERSTAND	0 - 99,99 MΩ
MESSBEREICH KAPAZITÄT	0 - 99,99 mF
MESSBEREICH FREQUENZ	0 - 9,999 MHz
MESSBEREICH TEMPERATUR	Messgerät: -55 - 1300 °C, beiliegende Sonde: -50 - 300 °C
WEITERE Messungen	Dioden, Durchgangsprüfung, NCV, stromfuhrende Leitungen
SPANNUNGSGENAUGKEIT (DC)	±(0,5 % + 3 Ziffern)
SPANNUNGSGENAUGKEIT (AC)	±(1 % + 3 Ziffern)
STROMGENAUGKEIT (DC)	±(1,2 % + 3 Ziffern)
STROMGENAUGKEIT (AC)	±(1,5 % + 3 Ziffern)
WIDERSTANDSGENAUGKEIT	0 - 9,999 MΩ: ±(0,5% + 3 Ziffern) > 9,999 MΩ: ±(1,5% + 3 Ziffern)
KAPAZITÄTSGENAUGKEIT	0 - 999,9 μF: ±(2,0% + 5 Ziffern) > 9,999 mF: ±(5,0% + 20 Ziffern)
FREQUENZGENAUGKEIT	±(0,1% + 2 Ziffern)
TEMPERATURGENAUGKEIT	±(2,5% + 5 Ziffern)
SICHERUNG IM STROMEINGANG	10 A, 1 A
ARBEITSTEMPERATURE	0 - 40 °C
LAGERTEMPERATURE	-20 - 60 °C
ARBEITSFEUCHTIGKEIT	< 75 %
LAGERFEUCHTIGKEIT	< 80 %
BATTERIEKAPAZITÄT	1500 mAh (5V - 1 A)
DISPLAY	2,4" TFT Display, 240 x 320 Pixel

5. SICHERHEITSHINWEISE

BEFOLGEN SIE DIE ANLEITUNG:

Benutzen Sie diesen Gerät stets gemäß den Anweisungen in der Bedienungsanleitung. Der unsachgemäß Gebrauch kann zu Schäden am Gerät oder an den zu testenden Komponenten führen und stellt eine Gefahr für Sie und andere dar.

BETRIEB INNERHALB DER SPEZifikATIONEN:

Verwenden Sie das Gerät ausschließlich in den technischen Daten angegebenen Betriebsbedingungen. Die Nutzung außerhalb dieser Parameter kann die Lebensdauer des Geräts verstürden oder seine Funktion beeinträchtigen.

VERMEIDEN SIE FEUCHTIGKEIT:

Setzen Sie das Gerät keiner Feuchtigkeit oder Flüssigkeiten aus. Flüssigkeiten können zu Kurzschlüssen führen und das Gerät oder die zu testenden Komponenten irreparabel beschädigen.

SICHERHEIT BEI DER ARBEIT MIT SCHALTKREISEN:

Berühren Sie niemals elektrische Schaltkreise oder Komponenten, während sie unter Spannung stehen. Dies kann zu schweren Verletzungen oder)sogar zum Tod führen. Stellen Sie safer, dass die zu prüfenden Schaltkreise immer stromlos sind, bevor Sie mit dem Testen beginnen.

VORHANDENES WISSEN:

Benutzen Sie diesen Gerät nur, wenn Sie über das erforderliche Wissen und die Fähigkeiten verfügen, um sicher mit elektronischen Bauteilen und Geräten umzugehen. Unzureichendes Wissen und mangelnde Erfahrung können zu gefährlichen Situationen führen.

UNBEABSICHTIGTE MODIFIKATIONEN:

Jeder Versuch, das Gerät zu modifizieren oder zu reparieren, außer von qualifi-zierten Servicetechnikern, kann zu Schäden oder Fehlfunktionen führen und die Garantie ungültig machen.

6. SONSTIGE INFORMATIONEN

UNSERE INFORMATIONS- UND RÜCKNAHMEPFLICHTEN NACH DEM ELEKTROGESETZ (ELEKTROG)

SYMBOL AUF ELEKTRO- UNDE ELEKTRONIKGERÄTEN:

These durchgestrichene Mülltonne bedeutet, dass Elektro- und

Elektronikgeräte nicht in den Hausmüll gehären. Sie müssen die Altgeräte an einer Erfassungsstelle abgeben. Vor der Abgabe haben Sie Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, von diesen zu trennen.

RÜCKGABEMÖGLICHKEITEN:

Als Endnutzer konnen Sie beim Kauf eines neuen Gerätes, Ihr Altgerät (das im Wesentlichen die gleiche Funktion wie das bei uns erworbene neue erfüllt) kostenlos zur Entsorgung abgeben. Kleingeräte bei denen keine äußere Abmessungen größter als 25 cm sind konnen unabhängig vom Kauf eines Neugerätes in haushaltsüblichen Mengen abgeben werden.

MÖGLICHKEIT RÜCKGABE AN UNSEREM FIRMENSTANDORT WÄHREND DER ÖFFNUNGSZEITEN:

SIMAC Electronics GmbH, Pascalstr. 8, D-47506 Neukirchen-Vluyn

MÖGLICHKEIT RÜCKGABE IN IHRER NAHE:

Wir senden Ohnen eine Paketmarke zu, mit der Sie das Gerät kostenlos an uns zurücksenden können. Hierzu wenden Sie sichitte per E-Mail an [e-mail] oder per Telefon an uns.

INFORMATIONEN ZUR VERPACKUNG:

Verpacken Sie Ihr Altgerätitte transportsicher, sollen den Sie kein geeignetes Verpackungsmaterial haben oder kein eigenes nutzen möchten kontaktieren Sie uns, wirlassen Ohnen dann eine geeignete Verpackung sukommen.

7. SUPPORT

Wir sind auch nach dem Kauf für Sie da. Sollten noch Fragen offen bleiben oder Probleme auftauchen stehen wir Ihnen auch per E-Mail, Telefon und Ticket-Supportsystem zur Seite.

E-Mail: [e-mail]

Ticket-System: http://support.joy-it.net

Telefon: [phone] - 50 (Mo. - Do.: 09:00 - 17:00 Uhr, Fr.:

09:00 - 14:30)

Für weitere Informationen besuchen Sie unsere Website:

www.joy-it.net
