BEDIENUNGSANLEITUNG PL850 IVT

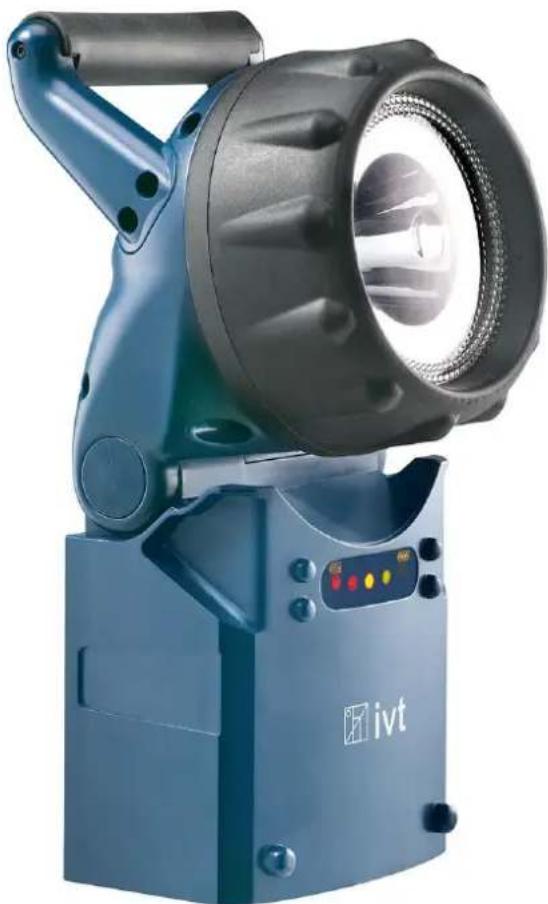

LED Arbeitsleuchte PL-850, 3 W, Li

Art.-Nr.: 312230

BEDIENUNGSANLEITUNG 2-4

OPERATINGINSTRUCTIONS 5-7

NOTICE D'UTILISATION 8-10

BEDIENINGSHANDLEIDING 11-13

VORWORT

Sehr geehrter Kunde,

vielen Dank für Ihr entgegengebrachte Vertrauen. Sie haben eine der leistungsstärksten, kompaktesten und zuverlässigsten Arbeitsleuchten dieser Klasse erworben.itte lessen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie ihre Leuche in Betriebephmen.

LIEFERUMFANG

Arbeitsleuchte PL-850, 3 W, Li
- Wandhalterung + Montagematerial
230 V-Ladeadapter
12 V-Ladeadapter
Streuscheibe (gelb)
Bedienungsanleitung

SICHERHEITSHINWEISE

Lesen Sieitte vor Inbetriebnahme die komplette Anleitung durch, sie enthalt wichtige Hinweise zum korrekten Betrieb. Bei Schaden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbeachten der Sicherheitshinweise verursicht werden, übernehmen wir keine Haftung! In solchen Fälle erlischt jeder Garantieanspruch.

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produkts nicht zulässig.
- Das Produkt erfüllt die Voraussetzungen für die Schutzart IP 40 (Schutz gegen feste Fremdkörper mit einem Durchmesser ab 1,0 mm und Schutz gegen Zugang mit einem Draht gemäß DIN EN60529). Öffnen Sie deshalb auf keinen Fall das Gehäuse, da dieser Schutz danach unter Umständen nicht mehr gewährleistet ist.
- Um Augenverletzungen zu vermeiden, blichen Sie nicht in die Lichtquelle oder richten Sie den Lichtstrahl nicht auf Personen und Tiere.
- Das Produkt besteht nicht in Kinderhände! Es besteht die Gefahr eines lebensgefährlichen Schlages.
- Lassen Sie das Verpackungsmaterial nicht achtlos liegen,这点es konnte für Kinder zu einem gefährlichen Spielzeug werden.
- Der Betrieb unter widrigen Umgebungsbedingungen ist unter allen Umständen zu vermeiden. Widrige Umgebungsbedingungen sind: Umgebungstemperaturen über 50^ , brennbare Gase, Lösungsmittel, Dämpfe, Staub.
- Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät unverzüglich außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Ein gefahrloser Betrieb ist nicht mehr anzunehmen, wenn das Gerät keine Funktion mehr zeigt, sightbare Beschädigungen aufweist, bei Transportbeschädigungen, nach Lagerung unter umgängstigen Verhältnissen.
Servicearbeiten und Reparaturen dürfen nur von autorisiertem Fachpersonal durchgeführt werden.

BESTIMMUNGSGEMÄSSE VERWENDUNG

These LED Arbeitslampe dient der mobilen Beleuchtung im Innen- und Außenbereich.

Eine andere Verwendung als zuvor beschrieben, kann zur Beschädigung这点es Produktes führen. Darüber hinaus ist dies mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischer Schlag etc., verbunden. Das gesamte Produkt darf nicht geändert bzw. umgebaut werden!

PRODUKTBESCHREIBUNG

These Leuchte bietet alles was eine ideale Arbeitsleuchte benotigt: lange Leuchtdauer, sinnvolle Funktionen, robustes Gehäuse, einfache Bedienung, nutzliches Zubehor.

Die helle 3 W LED erzeugt ein gutes Arbeitslicht und bietet gleichzeitig 3,5h Betriebszeit bei voller Leistung.

Benötingen Sie geringere Helligkeit lssst sich die Laufzeit durch die beiden niedrigeren Leistungsstufen verlangern.

Mit dem schwenkbaren Lampenkopf können Sie den Lichtstrahl direkt auf Ihr Arbeitsfeldrichten. Die eingesetzte, gelbe Streuscheibe und die Blinkfungkoperationsmenglichen einen Einsatz als Signalleuche.

Die praktische Wandhalterung kann zum sicheren Verstauen der Lampe und gleichzeitig zum Laden verwendet werden. Unterwegs kann die Leuchte aber auch problemlos ohne Wandhalterung über die mitgelieferten 230 V- oder 12 V-Ladeadapter geladen werden.

Die Notlichtfunktion ist ein unverzichtbarer Sicherheitsfaktor bei Stromausfall. Im Blinkmodus mit aufgesetzter Streuscheibe (gelb), kann die Arbeitsleuchte als gut sightbare Warnleuchte verwendet werden.

AUSSTATTUNGSMERKMALE / FUNKTIONEN

Leistungsstarke 3 W LED mit 240 Lumen
Leuchtweite ca. 150 m bei voller Leistung
3 Leistungsstufen (30%, 70%, 100%)
Effizienter Li-lon Akku 7,4 V/2.200 mAh
Ladekontrollanzeige
- Schwenkbarer Lampenkopf
- Blinkfunktion
- Notlichtfunktion
Inkl. gelber Streuscheibe

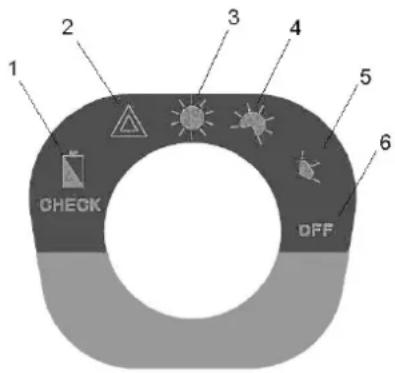

ANZEIGE- UND EINSTELLMÖGLICHKEITEN

1. Batterie Status Anzeige
2. Blinkfunktion
3. Leistungsstufe 3 (100%)
4. Leistungsstufe 2 (70%)
5. Leistungsstufe 1 (30%)

6. Aus

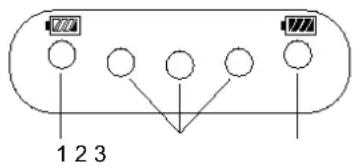

7. Akku ist leer, wenn LED 1 rot blinkt.

8. Die LEDs 2 (rot, gelb, grün) leuchten bei Ladeende.
9. LED 3 (grun) leuchtet permanent, wenn der Akku voll ist.

NOTLICHTFUNKTION

Bei Stromausfall schaltet sich die Arbeitsleuchte automatisch ein, wenn diese am Netz angeschlossen und eingescheltet ist. Wenn am 230 V-Netz wieder Spannung anliegt, dann schaltet sich die Arbeitsleuchte automatisch wieder aus. Um diese Funktion zu nutzen, gehen Sie wie folgt vor:

1. Netzteil mit Wandhalterung und Stromversorgung verbinden
2. Arbeitsleuche in gewünschem Leuchtmodus einschalten
3. Eingeschaltete Arbeitsleuchte in der Halterung platzieren - die Lampe erlischt

Simulation

Notlichtfunktion

Ziehen Sie das Ladegerät aus der 230 V-Steckdose.

Die Arbeitsleuchte schaltet sich automatisch ein.

ELEKTRONISCHER TIEFENTLADESCHUTZ

These Arbeitsleuchte ist zum Schutz des Akkus mit einem elektronischen Tiefentladeschutz ausgestattet. Das verlangert die Lebensdauer des Akkus und schon die Umwelt.

LADEN DES AKKUS

These Arbeitsleuchte enthalt einen leistungsstarken 2.200 mAh Li-Ion Akku. Dieser kann durch das beiliegende Steckernetzteil geladen werden. Alternatively konnen Sie die Leuchte auch am 12 V DC Anschluss im Fahrzeug laden. Der passende Ladeadapter hierzu ist ebenfalls im Lieferumfang enthalten.

Laden über die Wandhalterung:

1. Verbinden Sie den mitgelieferten Ladeadapter mit der Ladehalterung.
2. Verbinden Sie den mitgelieferten Ladeadapter mit der passenden Spannungssquelle (230 V AC bzw. 12 V DC).
3. Platzieren Sie die Arbeitsleuchte in der Halterung.

Laden über die Ladebuchse der Leuchte:

1. Verbinden Sie den mitgelieferten Ladeadapter mit der Ladebuchse an der Arbeitsleuchte.
2. Verbinden Sie den mitgelieferten Ladeadapter mit der passenden Spannungsquelle (230 V AC bzw. 12 V DC).

WICHTIGEHINWEISEZUMLI-IONAKKU

Laden Sie den Li-Ion Akku ausschließlich mit dem beigelegten Zubehor (Ladehalterung und Netzteil)!
Laden Sie den Akku vor der ersten Inbetriebnahme und nach längerer Lagerung vollständig auf!
- Ein Li-lon Akku erreicht seine volle Kapazität erst nach 4 - 5 Lade-/Entladezyklen.
- Der Akku sollte immer bei Zimmertemperatur (0^ - 45^) geladen werden.
Schützen Sie den Akku vor großer Kälte, Hitze, direkter Sonneneinstrahlung. Im Extremfall besteht Explosionsgefahr!
- Eine Beschädigung bzw. ein Kurzschluss des Akkus ist dringend zu vermeiden. Es besteht Brand- und Explosionsgefahr!
- Ein Li-Ion Akku hat keinen Memory Effekt. D.h. der Akku muss vor dem Laden nicht komplett entladen werden.
Zum Lager der Leuchte sollte der Akku auf ca. 70% seiner Gesamtkapazitat entladen werden. Danach sollte der Akku alle 6 Monate nachgeladen werden.

TECHNISCHE DATEN

Stromversorgung:	Li-Ion Akku | 7,4 V | 2.200 mAh
Leuchtmittel:	Cree LED
Leistungsaufnahme (max.):	3 W
Lichtstrom (max.):	240 lm
Farbtemperatur:	6.500 K
Leuchtmodi:	1: Fokuslicht 30 % | Leuchtdauer 12 h | Leuchtweite 50 m 2: Fokuslicht 70 % | Leuchtdauer 8 h | Leuchtweite 100 m 3: Fokuslicht 100 % | Leuchtdauer 3,5 h | Leuchtweite 150 m 4: Blinklicht | Leuchtdauer 12 h | Leuchtweite 150 m
Leuchtweite (max.):	150 m
Leuchtdauer (max.):	12 h
Abstrahlwinkel:	20°
Neigungswinkel Leuchtenkopf:	105°
Notlichtfunktion:	Ja
Ladeadapter:	Steckernetzteil (100 – 240 V AC, 50/60 Hz → 12 V DC, 500 mA) Kfz-Ladeadapter (12 V DC)
Ladezeit (max.):	6 h
Ladekontrollanzeige:	Ja
Tiefenladeschutz:	Ja
Überladeschutz:	Ja
Schutzklasse:	III
Schutzart:	IP 40
Temperaturbereich:	Ladung: 0 °C bis 45 °C Entladung: -10 °C bis +50 °C
Material:	Kunststoff
Farbe:	Blau
Abmessungen:	287 x 127 x 120 mm (Leuchte) 132 x 112 x 55 mm (Wandhalterung)
Gewicht:	1,58 kg (Leuchte) 0,10 kg (Wandhalterung)
Art.-Nr.:	312230

HINWEIS ZUM UMWELTSCHUTZ

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist daraufhin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.itte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.
