HG8411MBB - Herd Atag - Kostenlose Bedienungsanleitung

Marke	Atag
Modell	HG8411MBB
Produkttyp	Gasherd (Kochfeld)
Anzahl der Brenner	4 (halb-schnell, schnell, Schmor-, Wok)
Wok-Brenner	Ja, mit Innenring (Wok-Position) und Außenring (Brat-Position)
Energieversorgung	Gas (Art je nach Installation prüfen)
Zündung	Elektronisch durch Zündkerze
Sicherheit	Thermoelement auf jedem Brenner (automatische Abschaltung bei Flammenausfall)
Oberflächenmaterial	Glas oder Edelstahl (je nach Version)
Topfträger	Emailliert, mit Positionierungsnuten
Mitgeliefertes Zubehör	Wokring, Gitter für kleine Töpfe
Pflege	Regelmäßige Reinigung mit mildem Reinigungsmittel; Brenner nicht in die Spülmaschine geben
Fehlerbehebung	Fehlertabelle in der Anleitung
Seitenzahl der Anleitung	74
Verfügbare Sprachen	FR, DA, DE, EN, ES, FI, NL, NO, SV

Häufig gestellte Fragen - HG8411MBB Atag

Wie zünde ich einen Brenner an?

Drücken Sie den Brennerknopf und drehen Sie ihn nach links. Halten Sie ihn 3 Sekunden lang zwischen der maximalen und minimalen Position gedrückt, um die Thermoelement-Sicherheit zu aktivieren.

Warum zündet ein Brenner nicht?

Überprüfen Sie, ob der Stecker eingesteckt ist, die Sicherung in Ordnung ist, die Zündkerze sauber und trocken ist, die Brennerkomponenten richtig montiert sind und das Gashahn geöffnet ist. Konsultieren Sie die Fehlertabelle.

Wie verwende ich den Wok-Brenner?

Drehen Sie den Knopf ganz auf, drücken Sie ihn und drehen Sie ihn bis zur minimalen Position (4). Für den Bratmodus schwenken Sie den Einstellring auf die Bratposition (6). Achtung: Der Innenring schaltet sich im Bratmodus aus.

Was tun, wenn der Brenner nach dem Zünden ausgeht?

Möglicherweise haben Sie den Knopf nicht lange genug gedrückt (mindestens 3 Sekunden) oder das Thermoelement ist verschmutzt. Reinigen Sie das Thermoelement und versuchen Sie es erneut.

Wie reinige ich die Brenner?

Reinigen Sie mit einem milden Reinigungsmittel. Legen Sie die Brennerkomponenten niemals in die Spülmaschine. Trocknen Sie sie vor dem Zusammenbau gründlich.

Kann ich einen Topf mit kleinem Durchmesser verwenden?

Verwenden Sie das mitgelieferte Gitter für kleine Töpfe auf den Brennern (außer Wok), um Töpfe mit einem Durchmesser von weniger als 12 cm zu stabilisieren.

Wie montiere ich den Wok-Brenner richtig?

Setzen Sie die Schale in die Aufnahme, dann den Innen- und Außenring, indem Sie die Positionierungsnuten ausrichten. Eine falsche Montage kann die ordnungsgemäße Funktion beeinträchtigen.

Was tun, wenn die Glaskeramikplatte gebrochen ist?

Schließen Sie das Gashahn und ziehen Sie den Stecker. Kontaktieren Sie Ihren Installateur. Werfen Sie eine gerissene Platte nicht in den Glascontainer, bringen Sie sie zum Recyclinghof.

Wie pflege ich das Edelstahl des Kochfelds?

Verwenden Sie ein spezielles Edelstahlpflegemittel und reiben Sie in Strukturrichtung, um Glanzspuren zu vermeiden. Verfärbungen sind normal.

Was tun bei Gasgeruch?

Schließen Sie das Hauptgasventil und kontaktieren Sie Ihren Installateur. Überprüfen Sie die Anschlüsse.

BEDIENUNGSANLEITUNG HG8411MBB Atag

Das Gerätetypenschild befindet sich an der Unterseite des Gerätes.

Kleben Sie hier das Gerätetypenschild ein.

Halten Sie die vollständige Typennummer bereit,

wenn Sie mit der Kundendienstabteilung Kontakt aufnehmen.

Adressen und Telefonnummern der Kundendienstorganisation finden Sie auf der Garantiekarte. You will find the addresses and phone number of the service organisation on the guarantee card

Anleitung DE 3 - DE 9

EN GB IE

Manual EN 3 - EN 9

DA OK

Gebruikte pictogrammen - Pictogrammes utilisés - Benutzte Piktogramme

Pictograms used - Anvendte piktogrammer - Symboler brukt

Symboler som används - Käytetyt kuvakkeet - Pictogramas utilizados

Belangrijk om te weten - Important à savoir - Wissenswertes - Important information

Vigtig information - Viktig informasjon - Viktig information - Tärkeää tietoa - Información

importante

Tip - Conseil - Tipp - Tips - Vinkki - Consejo

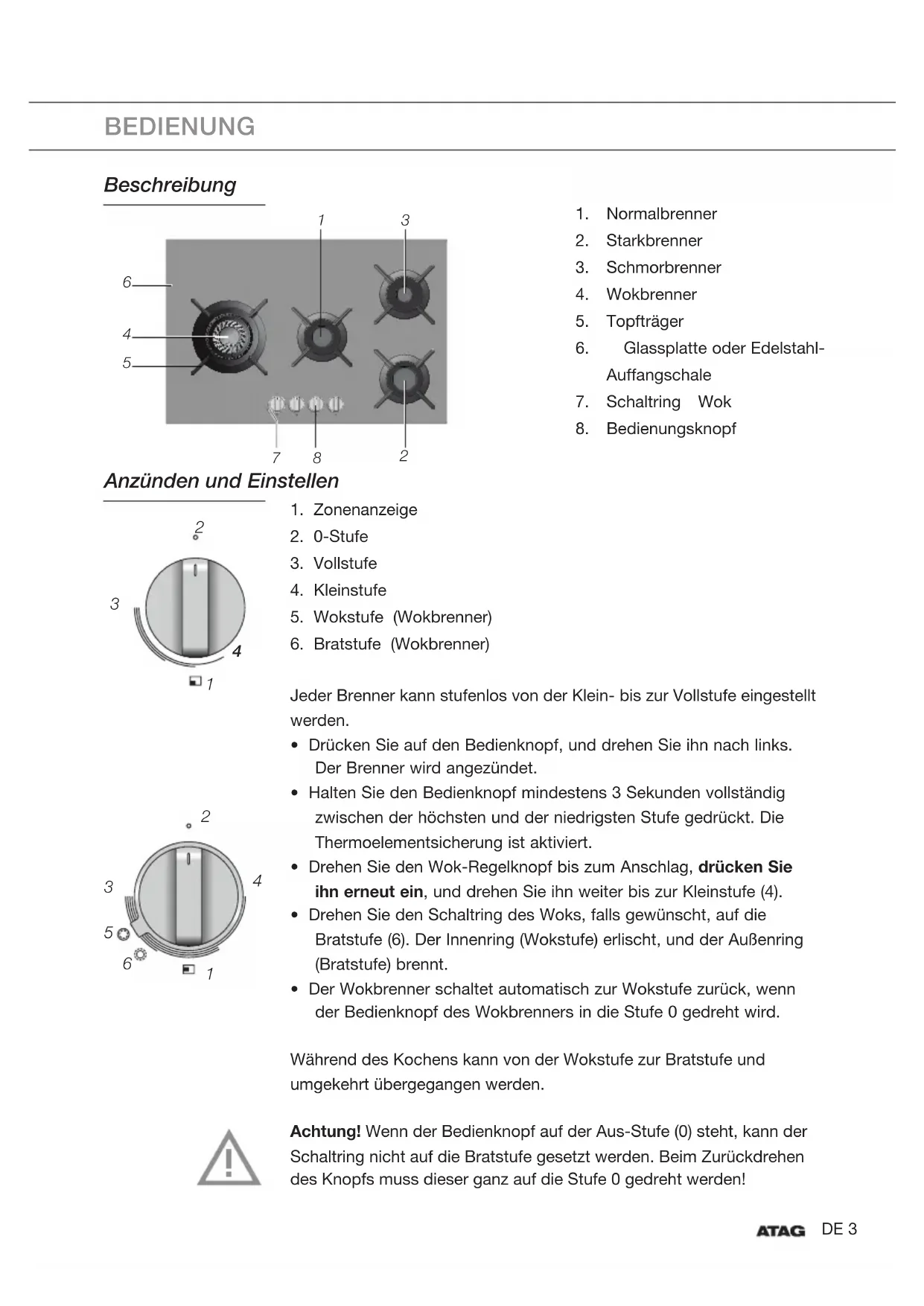

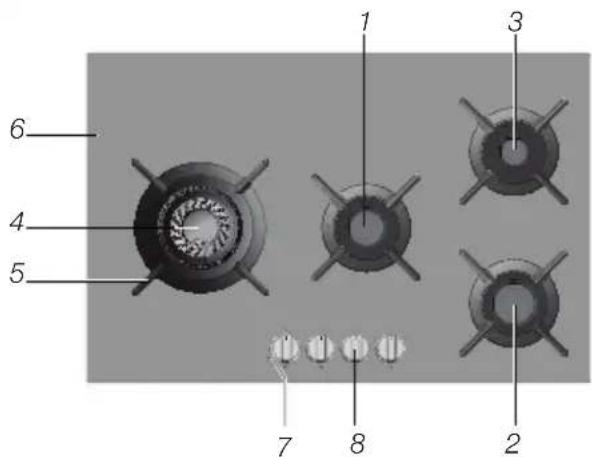

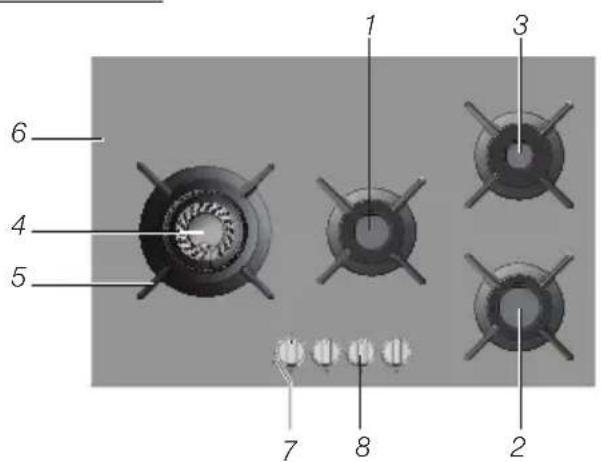

Beschrijving

1 2 3 4 5 6 7 8

Anzünden und Einstellen

2 3 4 1

1. Zonenanzeige
2. 0-Stufe
3. Vollstufe
4. Kleinstufe
5. Wokstufe (Wokbrenner)

6. Bratstufe (Wokbrenner)

7. Normalbrenner

8. Starkbrenner
9. Schmorbrenner
10. Wokbrenner
11. Topfträger
12. Glassplatte oder Edelstahl-Auffangschale
13. Schaltring Wok
14. Bedienungsknopf

Jeder Brenner kann stufenlos von der Klein- bis zur Vollstufe eingestellt werden.

• Drücken Sie auf den Bedienknopf, und drehen Sie ihn nach links. Der Brenner wird angezündet.
• Halten Sie den Bedienknopf mindestens 3 Sekunden vollständig zwischen der höchsten und der niedrigsten Stufe gedrückt. Die Thermoelementsicherung ist aktiviert.
• Drehen Sie den Wok-Regelknopf bis zum Anschlag, drücken Sie ihn erneut ein, und drehen Sie ihn weiter bis zur Kleinstufe (4).
• Drehen Sie den Schaltring des Woks, falls gewünscht, auf die Bratstufe (6). Der Innenring (Wokstufe) erlischt, und der Außenring (Bratstufe) brennt.
• Der Wokbrenner schaltet automatisch zur Wokstufe zurück, wenn der Bedienknopf des Wokbrenners in die Stufe 0 gedreht wird.

Während des Kochens kann von der Wokstufe zur Bratstufe und umgekehrt übergegangen werden.

Achtung! Wenn der Bedienknopf auf der Aus-Stufe (0) steht, kann der Schaltring nicht auf die Bratstufe gesetzt werden. Beim Zurückdrehen des Knopfs muss dieser ganz auf die Stufe 0 gedreht werden!

Verwendung

• Achten Sie immer darauf, dass die Flammen unter dem Kochgeschirr bleiben. Wenn Flammen seitlich neben dem Kochgeschirr hochschlagen, geht viel Energie verloren. Darüber hinaus können dadurch die Handgriffe heiß werden.
• Verwenden Sie keine Töpfe/Pfannen mit einem Bodendurchmesser von weniger als 12 cm. Kleinere Töpfe/Pfannen stehen nicht stabil.

Wokring und Verkleinerungsrost

Der Wokring, der für den Wokbrenner mitgeliefert ist oder oder als Zubehör erhältlich ist, sorgt für zusätzliche Stabilität eines Woks mit rundem Boden. Der Verkleinerungsrost, der mitgeliefert oder als Zubehör erhältlich ist, ermöglicht Ihnen die Verwendung kleinerer Töpfe und Pfannen.

Verwenden Sie den Verkleinerungsrost nicht auf dem Wokbrenner. Verwenden Sie den Wokring nicht auf der Wok-Bratstufe. Diese könnten sich dadurch verfärben.

Topfträger

Setzen Sie die Topftäger senkrecht nach unten, ohne sie über die Auffangschale zu verschieben. Positionieren Sie die Topfträger auf der Auffangschale mit Hilfe der Positionierzapfen.

Setzen Sie die Brennerteile mithilfe der Positionierzapfen (1) ineinander.

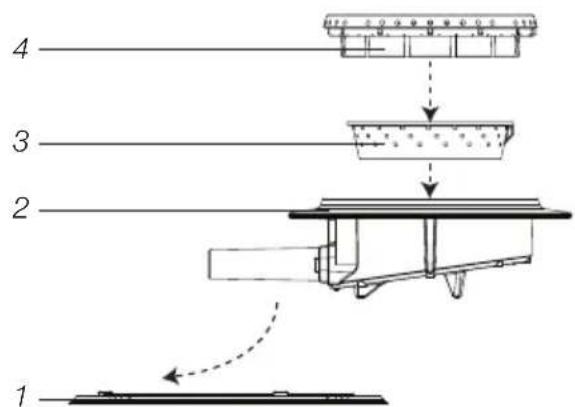

Wokbrenner

Setzen Sie den Wokbrenner korrekt auf. Eine inkorrekte Positionierung der Wokbrennerteile kann dazu führen, dass der Brenner schlecht funktioniert.

1. Setzen Sie den Brennerkelch (2) in das Brennergehäuse (1).
2. Setzen Sie den Innenring (3) auf den Brennerkelch (2); verwenden Sie dazu die Positionierzapfen.
3. Setzen Sie den Außenring (4) auf den Brennerkelch (2); verwenden Sie dazu die Positionierzapfen.

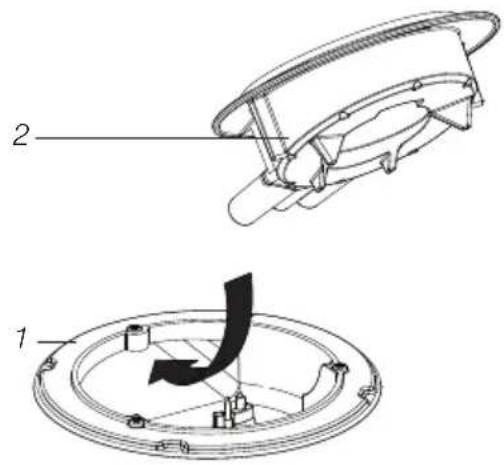

Platzieren des Kelchs

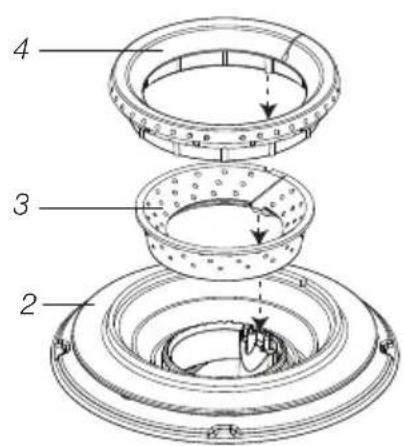

Platzieren der Ringe

Eine regelmäßige Wartung direkt nach der Verwendung verhindert, dass übergekochte Speisen lange einwirken und hartnäckige, schwer zu entfernde Verunreinigungen verursachen. Verwenden Sie dazu ein mildes Reinigungsmittel. Reinigen Sie zuerst die Bedienungsknöpfe, Brenner und Topfträger und dann erst die Auffangschale oder die Glasplatte. Dadurch verhindern Sie, dass die Auffangschale oder die Glasplatte während der Reinigung erneut verschmutzt wird.

Achtung! Brennerteile dürfen nicht in einer Geschirrspülmaschine gereinigt werden. Die Teile können vom Geschirrspülmittel angegriffen werden!

Hartnäckige Flecken auf dem Email (Topfträger, Brennerkappen)

Hartnäckige Flecken entfernen Sie am besten mit einem flüssigen Reinigungsmittel oder einem Scheuerschwamm aus Kunststoff. Verwenden Sie keine Scheuerpulver, Scheuerpads, scharfen Gegenstände oder aggressiven Reinigungsmittel.

Hartnäckige Flecken auf der Glasplatte

Reinigen Sie die Glasplatte mit einem speziell für keramische Kochplatten geeigneten Reinigungsmittel. Wasserringe oder Kalkreste entfernen Sie am besten mit Reinigungsessig.

Hartnäckige Flecken auf Edelstahl (Auffangschalen)

Wenn Sie hartnäckige Flecken auf Edelstahl entfernen möchten, verwenden Sie dazu am besten ein spezielles Edelstahlreinigungsmittel. Wischen Sie dabei stets in Richtung der Struktur des Stahls, um Glanzflecken zu vermeiden (dadurch entstehende Schäden werden von der Garantie nicht abgedeckt!). Die Oberfläche der Edelstahl-Auffangschalen kann sich nach einiger Zeit verfärben.

Wokbrennerteile aus Messing

Einige Teile des Wokbrenners bestehen aus Messing. Es ist normal, dass sich Messing durch die beim Kochen entstehenden hohen Temperaturen verfärbt.

Weitere Wartungs- und Reinigungshinweise finden Sie auf der Website www.atagservice.nl.

Störungstabelle

Wenn Sie zweifeln, ob Ihre Gaskochplatte korrekt funktioniert, bedeutet dies nicht zwangsläufig, dass ein Defekt vorliegt. Überprüfen Sie in jedem Fall die Punkte in der nachfolgenden Tabelle, oder suchen Sie nach weiteren Informationen auf der Website "www.atagservice.nl".

SYMPTOM MÖGLICHE URSACHE LÖSUNG
In der Nähe des Geräts riecht es nach Gas.	Der Anschluss des Geräts ist undicht.	Schließen Sie den Gashaupthahn. Nehmen Sie Verbindung mit Ihrem Installateur auf.
Ein Brenner lässt sich nicht anzünden.12	Stecker nicht in der Steckdose.Sicherung defekt/Sicherung im Zählerkasten ausgeschaltet.Zündkerze (1) verschmutzt/feucht.Brennerteile nicht korrekt eingesetzt.Brennerteile verschmutzt/feucht.Hauptgashahn geschlossen.Störung im Gasnetz.Die Gasflasche oder der Gastank ist leer.Die falsche Gasart wird verwendet.	Stecken Sie den Stecker wieder in die Steckdose.Setzen Sie eine neue Sicherung ein, oder schalten Sie die Sicherung wieder ein.Reinigen/trocknen Sie die Zündkerze.Setzen Sie die Brennerteile über die Zentriernocken ineinander.Reinigen/trocknen Sie die Brennerteile. Achten Sie dabei darauf, dass die Ausstromöffnungen frei sind.Öffnen Sie den Hauptgashahn.Informieren Sie sich bei Ihrem Gaslieferanten.Schließen Sie eine neue Gasflasche an, oder lassen Sie den Tank füllen.Kontrollieren Sie, ob das verwendete Gas für das Gerät geeignet ist. Wenn dies nicht der Fall ist, wenden Sie sich an Ihren Installateur.
Der Brenner brennt nicht gleichmäßig.	Brennerteile nicht korrekt eingesetzt.Brennerteile verschmutzt/feucht.Die falsche Gasart wird verwendet.	Setzen Sie die Brennerteile über die Zentriernocken ineinander.Reinigen/trocknen Sie die Brennerteile. Achten Sie dabei darauf, dass die Ausstromöffnungen frei sind.Kontrollieren Sie, ob das verwendete Gas für das Gerät geeignet ist. Wenn dies nicht der Fall ist, wenden Sie sich an Ihren Installateur.
Brenner erlischt nach dem Anzünden.	Sie haben den Bedienungsknopf nicht lang/tief (mindestens 3 Sekunden) gedrückt gehalten.Thermoelement (2) ist verschmutzt.	Halten Sie den Bedienknopf mindestens 3 Sekunden vollständig zwischen der Voll-und der Kleinstufe gedrückt. Bei der ersten Verwendung kann dies wegen der Anfuhr des Gases eventuell länger dauern.Reinigen/trocknen Sie das Thermoelement.
Der Timer zeigt einen Fehlercode F0 – F6 (falls vorhanden).	Auf dem Gerät befinden sich Gegenstände, Wasser oder Schmutz. Taste zu lang bedient.	Achten Sie darauf, dass nichts auf dem Gerät liegt. Achten Sie darauf, dass das Gerät sauber und frei von Wasser ist. Wenn der Fehlercode nicht verschwindet, wenden Sie sich an Ihren Installateur.
Die keramische Glasplatte ist gebrochen.	Ein Gegenstand ist auf die Platte gefallen.	Schließen Sie den Gashaupthahn, und ziehen Sie den Stecker aus der Steckdose. Nehmen Sie Verbindung mit Ihrem Installateur auf.Achtung! Werfen Sie eine gebrochene keramische Glasplatte nicht in den Glasabfallbehälter, sondern liefern Sie sie beim Entsorgungsdienst Ihrer Gemeinde ab.

Entsorgung des Geräts und der Verpackung

Bei der Herstellung des Geräts wurden dauerhafte Materialien verwendet.

Die Verpackung des Geräts kann dem Recycling zugeführt werden.

Folgende Materialien können verwendet worden sein:

• Karton;
• Papier;
  • Polyethylenfolie (PE);
  • FCKW-freies Polystyrol (PS-Hartschaum);
  • Polypropylenband (PP).

Diese Materialien sind auf verantwortungsbewusste und vorschriftsmäßige Weise zu entsorgen.

Um auf die Verpflichtung zu getrennter Entsorgung elektrischer Haushaltsgeräte hinzuweisen, ist auf dem Produkt das Symbol eines durchgestrichenen Mülleimers angebracht.

Dies bedeutet, dass das Gerät am Ende seiner Lebensdauer NICHT zusammen mit dem Hausmüll entsorgt werden darf. Es kann zu den eigens von den städtischen Behörden eingerichteten Sammelstellen oder zu Fachhändlern, die einen Rücknahmeservice anbieten, gebracht werden. Die getrennte Entsorgung eines Haushaltsgeräts vermeidet mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit. Zudem wird die Wiederverwertung der Materialien, aus denen das Gerät besteht, ermöglicht, was wiederum eine bedeutende Einsparung an Energie und Ressourcen mit sich bringt.

Achtung! Werfen Sie eine gebrochene keramische Glasplatte nicht in den Glasabfallbehälter, sondern liefern Sie sie beim Entsorgungsdienst Ihrer Gemeinde ab.

Konformitätserklärung

Wir erklären hiermit, dass unsere Produkte die für sie relevanten europäischen Richtlinien, Beschlüsse und Verordnungen sowie die Anforderungen der angegebenen Normen erfüllen.
