BEDIENUNGSANLEITUNG CT2400 Comtel

Bedienungsanleitung 01-11

Mode d'emploi 12-21

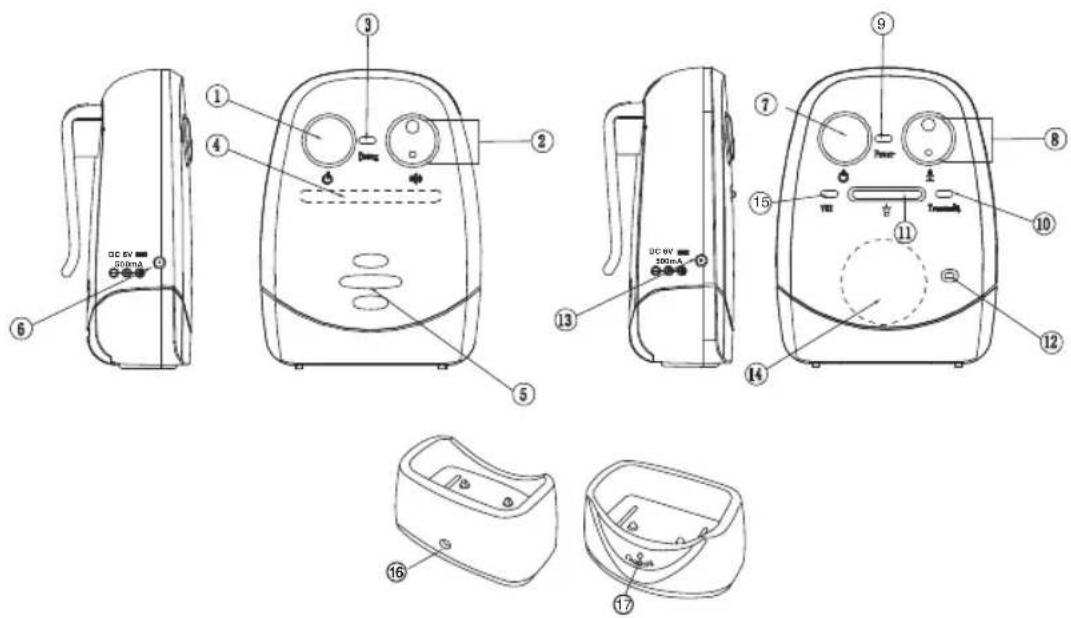

1. Power ON/OFF Taste
2. Taste auf/ab +/-
3. Power ON/OFF - Batteriestand Anzeige
4. LED Empfangsanzeige
5. Lautsprecher
6. Anschluss für Netzadapter
7. Power ON-OFF Taste
8. Taste auf/ab +/-
9. Power ON/OFF Batteriestand-Anzeige
10. Sende Anzeige
11. Schalter für Nachtlicht
12. Mikrofon
13. Anschluss für Netzadapter
14. Nachtlicht
15. Anzeige Nachtlicht sprachgesteuert
16. Anschluss für Netzadapter
17. Ladeanzeige

Wir bedanken uns für Ihren Kauf des COMTEL CT-2400

Babyüberwachungsgerätes. Ihr Gerät wurde nach den neuesten Erkenntnissen der Technik hergestellt. Jedes Modell wurde einer strikten Qualitätskontrolle unterzogen. Sollten Sie widererwarten trotzdem einen Defekt feststellen, bitten wir Sie, sich direkt an Ihre Verkaufsstelle oder an unser Service-Center zu wenden.

Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch, um ein Optimum an Leistung und Lebensdauer zu erhalten.

Eigenschaften

• Digitale Technik im Frequenzbereich von 863-870MHz ohne jegliche Störungen
  • Automatische Kanalsuche
• Reichweite bis zu 600m bei Sichtverbindung und optimalen Verhältnissen
• Äusserst niedrige Abstrahlung (nur 10% eines normalen DECT-; bzw. 40% eines DECT ECO Gerätes!)
  • Nachtlicht im Babygerät
• Akustischer und optischer Reichweitenalarm im Elterngerät
  • LED Empfangsanzeige im Elterngerät
• Warnung bei schwacher Batterie im Eltern- und Babygerät
• Mikrofonempfindlichkeits- Regulierung im Babygerät
• Ladestation und aufladbare Li-Polymer Batterie für Elterngerät

WARNUNG

Das COMTEL CT-2400 darf nicht als medizinisches Überwachungsgerät eingesetzt werden. Frühgeburten sowie alle Babys, wo ein gewisses Gesundheitsrisiko besteht, sollten unter der ärztlichen Aufsicht oder von professionellen Pflegepersonen stehen.

Auch bei der Benützung des COMTEL CT-2400 empfehlen wir ausdrücklich, in regelmässigen Abständen die Überwachung durch eine verantwortliche Person vorzunehmen.

DIGITAL TECHNOLOGIE

Dieses Babyüberwachungsgerät bietet die neuste digitale Technologie und eine störungsfreie Übertragung. Mehr Leistung – weniger Belastung durch Elektrosmog!

Das Gerät sucht automatisch einen freien Kanal, oder wechselt auf einen freien Kanal während der Übertragung, um Störungen, welche durch andere Geräte verursacht werden zu vermeiden.

STROMVERSORGUNG

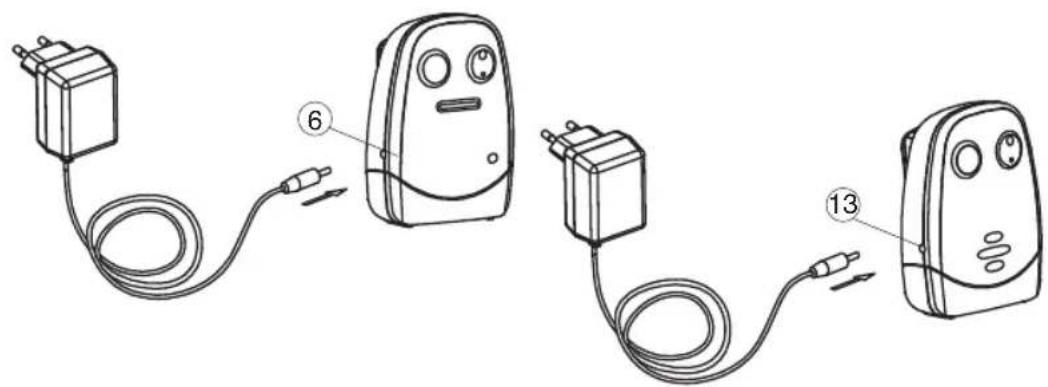

(A) Babygerät (Sender) ausgerüstet mit Netzadapter

1. Betrieb mit Netzadapter (empfehlenswert)

Den Sender mit dem mitgelieferten 6V Netzadapter und einer 220V Buchse verbinden. 6

Die Batteriezufuhr wird dabei automatisch abgeschaltet, sobald sich der Stecker des Netzteils im Gerät befindet.

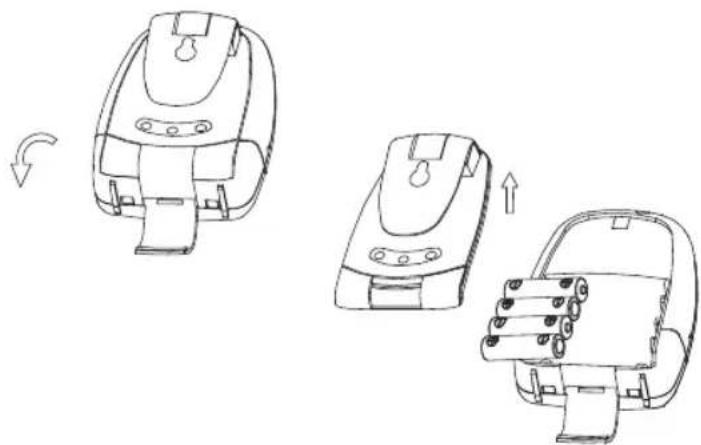

1. Betrieb mit Batterien

Schieben Sie den Batteriedeckel in die angezeigte Richtung und öffnen Sie das Batteriefach. Legen Sie 4 x AAA (UM-4) Alkalie Batterien ein. Beachten Sie unbedingt die richtige Polarität!

P.S. Mischen Sie nicht verschiedene Batteriearten und ersetzen Sie alle Batterien gleichzeitig.

Sofern Sie den Sender mit Batterien betreiben, wird die maximale Reichweite verkürzt

(B) Elterngerät (Empfänger) ausgerüstet mit wieder aufladbarer Li-Polymer Batterie und Ladestation

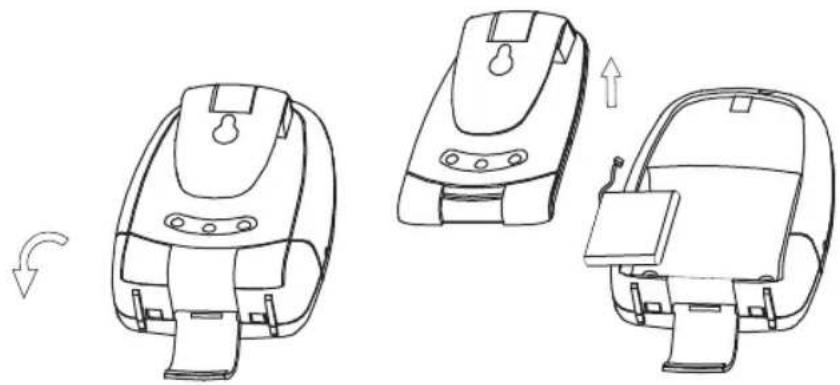

1. Betrieb mittels Li-Polymer wieder aufladbarer Batterie

Die Li-Polymer wieder aufladbare Batterie ist bereits im Gerät installiert und teilweise aufgeladen. Zum Auswechseln der Batterie öffnen Sie das Batteriefach wie abgebildet, ziehen Sie den Stecker aus der Buchse und setzen einen neuen Akku ein.

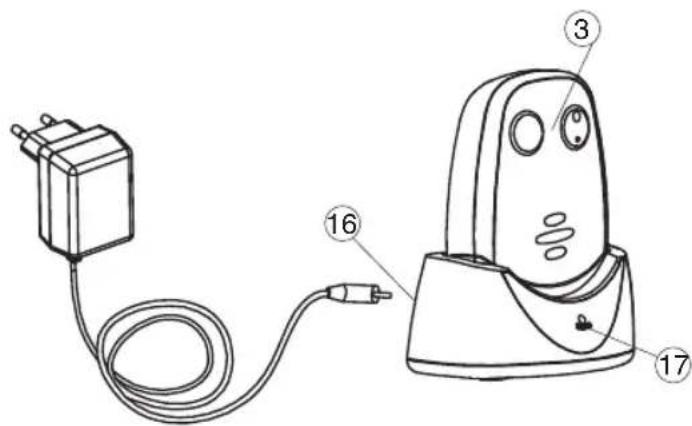

2. Betrieb mit Netzteil über Ladestation

Verbinden Sie den Stecker des 6V Netzteils mit der Buchse 16 der Ladestation.

Legen Sie das ausgeschaltete Elterngerät in die Ladestation. Die Kontrollanzeige 17 wird rot aufleuchten, wenn das Gerät richtig aufgelegt wurde.

Überprüfen Sie die Position des Elterngerätes, sofern die Anzeige nicht aufleuchtet.

Während der Ladung wird die LED Anzeige 3 abwechselnd rot/grün blinken. Nach ca. 4 Stunden ist der Akku vollständig aufgeladen und die LED Anzeige wird konstant grün aufleuchten.

Nun kann das Elterngerät für den Betrieb eingeschaltet werden. Entweder nehmen Sie dieses nun aus der Ladestation oder belassen es dort – es kann keine Beschädigung der Batterie durch Überladen erfolgen.

Sofern in der Ladestation belassen, wird die Batterie automatisch wieder aufgeladen, wenn die Spannung auf ein gewisses Niveau fällt.

Anmerkung: Laden Sie das Elterngerät vor der 1. Inbetriebnahme für mindestens 4 Stunden auf. Vergewissern Sie sich, dass das Gerät vor der Aufladung abgeschaltet wurde.

INBETRIEBNAHME

Baby Gerät (Sendegerät)

1. Drücken Sie länger auf die Power ON-OFF Taste 7 auf Position ON um das Gerät einzuschalten. Die Power Anzeige 9 wird rot aufleuchten
   Stellen Sie das Gerät ca. 1m vom Babybettchen auf. Mikrofon in Richtung Baby.

2. Stellen Sie die Mikrofonempfindlichkeit mit der Taste 8 (+/-) ein damit das Mikrofon 12 die Geräusche nach Ihrem gewünschten Level erkennt und überträgt. Die TX Sendeanzeige 10 wird immer blinken, wenn diese Tasten gedrückt werden. Umso mehr diese aufblinken, heisst dies, umso empfindlicher das Mikrofon eingestellt ist (Maximum ist 5x blinken / Minimum 1 x blinken)

Drücken Sie die ● Taste, um die Empfindlichkeit zu erhöhen, oder ● zu verringern.

3.Wenn das Gerät übermittelt, wird die TX Sendeanzeige 10 rot auf-leuchten. Das Gerät wird in den Bereitschaftsmodus zurückkehren, nachdem das Mikrofon 12 keine Geräusche mehr aufgenommen hat und die TX Sendeanzeige 10 wird erlöschen.

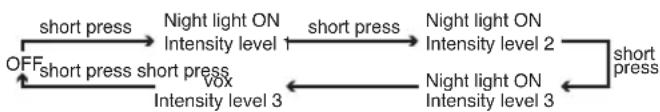

1. Das Nachtlicht 14 kann für Dauerbetrieb, oder auf Sprachsteuerung eingestellt werden indem die ⚙ Taste 11 folgendermassen betätigt wird.

Im sprachgesteuertem Modus wird die Anzeige 15 des Nachtlichtes aufleuchten. Sobald das Mikrofon 12 ein Geräusch erkennt, wird das Nachtlicht 14 leuchten und wird wieder ablöschen, sobald das Mikrofon 12 keine Geräusche mehr übermittelt.

Eltern Gerät (Empfänger)

1. Drücken Sie länger auf die Power ON-OFF Taste ⏻ 1 um das Gerät einzuschalten. Die Power Anzeige 3 wird grün aufleuchten. Wenn die Anzeige zu flackern beginnt, ist die Batterie zu schwach. Verbinden Sie den Empfänger mit dem Netzadapter und legen Sie das Gerät zum Aufladen in die Ladestation. Die LED Anzeige 4 wird Ihnen nach dem Einschalten des Gerätes während ca. 3 Sekunden den Batteriestand anzeigen. Danach wird der Empfang des Babygerätes angezeigt. Durch kurzes Drücken auf die ⏻ Taste 1 können Sie jederzeit den Batteriestand auf der LED Anzeige 4 ablesen.

2. Stellen Sie das Elterngerät in einem vernünftigen Abstand zum Babygerät auf, um eine Rückkopplung zu vermeiden. Eine zu nahe Distanz wird ein Pfeifen im Lautsprecher 5 verursachen.

3. Sobald das Elterngerät ein Signal empfängt, wird die LED Empfangsanzeige 4 aufleuchten. Umso lauter die Geräusche sind, umso mehr der LED Anzeigen werden aufleuchten. Diese Funktion ist nützlich, wenn die Eltern die Lautstärke des Gerätes reduzieren, um eine ruhige Umgebung zu haben.

4. Die Lautstärke kann mit der Taste 2 (+/-) eingestellt werden. Die LED Anzeige 4 zeigt die Einstellung an. Umso mehr LEDs aufleuchten, desto höher ist die Lautstärke 5 eingestellt. (max. 5 LED) Sofern kein LED aufleuchtet, ist die Lautstärke stumm geschaltet. Drücken Sie die ●Taste um die Lautstärke zu erhöhen; bzw. ● zu verringern.

5.Wenn sich das Elterngerät für mehr als 30 Sekunden ausserhalb der Reichweite des Babygerätes befindet, wird der Reichweitenalarm ertönen und die LED Anzeige 4 beginnt zu blinken. Der Alarm wird aufhören, sobald sich das Elterngerät wieder im Empfangsbereich des Babygerätes befindet

P.S. Dieser Alarm wird ebenfalls ertönen, wenn das Babygerät abgeschaltet ist, die Batterien zu schwach sind, bei Stromunterbruch, und wenn die Paarung nicht erfolgreich war.

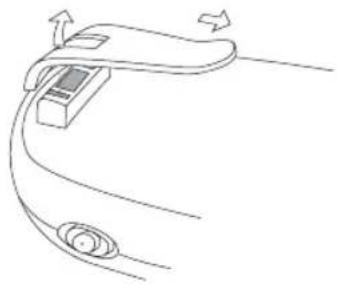

1. Jedes Mal, wenn Sie die Taste 8 drücken, wird dies mittels Beep-Ton bestätigt. Sowohl Baby- wie auch Elterngerät können mittels Gurt Clip getragen werden. Den Clip können Sie gemäss nachstehender Abbildung entfernen.

- Benützen Sie immer den mitgelieferten Netzadapter. Andere Netzadapter können das Überwachungsgerät möglicherweise beschädigen.

- Wenn Sie das Überwachungsgerät über eine längere Zeit nicht brauchen, empfehlen wir, alle Batterien zu entfernen um ein allfälliges Auslaufen zu verhindern.

- Entfernen Sie den Netzadapter vom Strom, wenn das Gerät nicht gebraucht wird.

- Das Überwachungsgerät bringt die beste Leistung in einem Temperaturbereich zwischen -9 C und +50 C.

- Setzen Sie das Überwachungsgerät nicht über längere Zeit direkter Sonneneinstrahlung, Wärmequellen, feuchter oder staubiger Umgebung aus.

- Öffnen Sie nicht das Gehäuse. Es befinden sich dort keine Serviceteile.

PAAREN

Dieser Prozess ermöglicht es, das Eltern- mit dem Babygerät zu paaren, sofern diese nach Inbetriebnahme NICHT miteinander kommunizieren sollten.

Baby- und Elterngerät wurden bereits ab Fabrik mit einem Code gepaart und sind grundsätzlich betriebsbereit.

1. Drücken und halten Sie zuerst die (down) ● Taste 2 des Elterngerätes.

up bottom down bottom

1. Schalten Sie das Gerät ein, indem Sie länger auf die ⏻ Taste 1 drücken. Die Power Anzeige 3 beginnt grün zu blinken. Lassen Sie beide Tasten los.
2. Drücken und halten Sie jetzt die (down) • Taste 8 des Babygerätes.
3. Schalten Sie das Babygerät ein, indem Sie länger auf die Taste 7 drücken. Die Power Anzeige 9 beginnt grün zu blinken. Lassen Sie beide Tasten los.
4. Drücken Sie nun nochmals die Taste 8 des Babygerätes. Wenn die Paarung erfolgreich war, hören Sie im Elterngerät 2 Beep-Töne. Die Power Anzeigen beider Geräte 3 und 9 sollten nun konstant grün aufleuchten.
5. Das Babyüberwachungsgerät ist nun für den Betrieb vorbereitet. Möglicherweise hören Sie einen Pfeifton (Rückkopplung) aus dem Lautsprecher 5, wenn die beiden Geräte zu Nahe voneinander aufgestellt sind.
6. Sollten das Eltern- und Babygerät nicht miteinander kommunizieren können, wiederholen Sie den Paarungsvorgang nochmals wie beschrieben.

STANDARD ZUBEHÖR

a. 6V AC Netzadapter 2 x
b. Ladestation
c. Babygerät
d. Elterngerät
e. 3.7V Li-Polymer aufladbare Batterie
f. Bedienungsanleitung

Siehe Garantiebedingungen auf der mitgelieferten Garantiekarte.

*gilt nur für den Verkauf in der Schweiz. Im Ausland gelten die

Garantiebestimmungen des jeweilgen Händlers; bzw. Vertriebspartners.

Diese Anlage entspricht der europäischen R&TTE Richtlinie.

COMTEL AG, Rotzbergstrasse 7, CH-6362 Stansstad

Tel. [phone] Fax: [phone]

www.comtel.ch

E-Mail: [e-mail]

Problem	Mögliche Ursache	Lösung
Sender hat keine Übertragung	Mikrofonempfindlichkeit ist zu niedrig	Stellen Sie die Empfindlichkeit mittels der Taste 8 höher
Batterie ist zu schwach	oder Netzadapter nicht richtig angeschlossen	Ersetzen Sie die Batterien oder überprüfen Sie den Anschluss
Babygerät sendet immer	Mikrofonempfindlichkeit ist zu hoch	Stellen Sie die Empfindlichkeit mittels der Taste 3 tiefer
Reichweitenalarm ertönt immer	Batterien im Babygerät sind zu schwach	Ersetzen Sie die Batterien oder benützen Sie den Netzadapter
	Distanz zwischen Babyund Eltern Ist ausserhalb des Bereiches	Stellen Sie das Babygerät näher an das Elterngerät
	Paarung war nicht erfolgreich	Paaren Sie die Geräte erneut
Zeigt immer schwache Batterie an	Batterie ist zu schwach	Laden Sie die Batterie mit Hilfe des Ladegerätes auf oder ersetzen Sie die Batterien oder benützen Sie den Netzadapter
	Keine Batterie im Elterngerät	Legen Sie die Batterien in das Elterngerät
Wieder aufladbare Batterien sind defekt		Ersetzen Sie diese mit neuen wieder aufladbaren Batterien
Kurze Betriebsdauer mit Batterien	Nachtlicht ist ständig eingeschalten	Schalten Sie das Nachtlicht aus
	Vibrationsalarm eingeschalten	Schalten Sie den Alarm aus
Starkes Rauschen und Interferenzen	Babygerät ist zu nahe an anderen elektrischen Geräten aufgestellt	Entfernen Sie die elektrischen Geräte oder stellen Sie das Babygerät weiter von diesen auf
Zu kurze Reichweite	Eisenkonstruktionen und Mauern zwischen Babyund Elterngerät	Stellen Siedie Geräte an einen anderen Ort hin
	Batterien im Babygerät sind leer	Ersetzen Sie die Batterien oder benützen Sie den Netz - Adapter

FRANCAIS

Composants

CE-Konformitätserklärung

Wir,

Comtel AG

Rotzbergstrasse 7

6362 Stansstad / Schweiz

erklären, dass das Produkt

Comtel CT-2400

Babyüberwachungsgerät

Den Schutzanforderungen entspricht, die in der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliederstaaten über elektromagnetische Verträglichkeit R&TTE (1999/5/EC) festgelegt sind.

Zur Beurteilung wurden folgende Normen herangezogen:

EN 62311:2008

EN 301 489 -1 V1.9.2:2011 -09

EN 301 489 -3 V1.4.1:2002 -08

EN 300 220 -1 V2.4.1:2012 -05

EN 300 220 -2 V2.4.1:2012 -05

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2:1997+A1:2001+A2:2008

EN 61000-3:2006+A1:2009+A2:2009

EN 61000-3-3:2008

Die Prüfung wurde durchgeführt von:

Notified body ID-No.

CE 1177 Ⓙ

Geschäftsführer Tony Blunschy 8. April 2014
