P 126 - Klimaanlage QLIMA - Kostenlose Bedienungsanleitung

Produkttyp	Monoblock-Klimagerät mobil
Marke	Qlima
Modell	P 126
Energieeffizienzklasse (Kühlen)	A
Kühlleistung (W)	2600
Leistungsaufnahme (kW)	1.0
Stromaufnahme (A)	4.35
Stromversorgung	230 V / 50 Hz / 1 phasig
Abmessungen (B x H x T) (mm)	435 x 770 x 430
Gewicht (kg)	28
Max. Luftdurchsatz (m³/h)	295
Max. Entfeuchtung (L/24h)	30
Empfohlener Raum (m³)	65 - 90
Thermostatbereich (°C)	16 - 32
Anzahl Lüfterstufen	3 (Hoch, Mittel, Niedrig)
Schallpegel (Druck/Leistung) dB(A)	52 / 65
Kältemittel	R410A (540 g)
Hauptfunktionen	Kühlen, Entfeuchten, Luftzirkulation
Filter	Gitterfilter, 3M™ HAF-Filter (elektrostatisch), Aktivkohlefilter (Gerüche)
Timer (verzögerter Ein-/Ausschaltbetrieb)	Ja, von 1 bis 24 Stunden
Fernbedienung	Ja, mit LCD-Display, Reichweite 5 m
Regelmäßige Wartung	Gitterfilter mit Staubsauger reinigen; 3M™ HAF-Filter alle 3 Monate ersetzen; Aktivkohlefilter mit Staubsauger reinigen
Wassertank entleeren	Manuell entleeren, wenn die Anzeige leuchtet (ca. 0,5 L)
Garantie	24 Monate (ohne Filter und normale Abnutzung)
Ersatzteile verfügbar	Ersatzfilter (original Qlima) beim Händler

Häufig gestellte Fragen - P 126 QLIMA

Wie hoch ist die Kühlleistung des Qlima P 126?

Der Qlima P 126 liefert eine Kühlleistung von 2600 W (Energieeffizienzklasse A), geeignet für einen Raum von 65 bis 90 m³.

Wie installiere ich den Luftabzug?

Befestigen Sie die runden Anschlüsse an den Enden des Abluftschlauchs, schließen Sie den Schlauch am Luftauslass auf der Rückseite an und verbinden Sie das andere Ende mit dem Fensteranschluss und den mitgelieferten Schaumstoffstücken. Achten Sie darauf, den Schlauch nicht zu knicken (maximale Länge 1 m für optimale Funktion).

Welche Betriebsmodi gibt es?

Das Gerät bietet drei Modi: Kühlen (grüne Anzeige), Entfeuchten (orange Anzeige) und Luftzirkulation (gelbe Anzeige). Sie können diese mit der Mode-Taste am Bedienfeld oder der Fernbedienung auswählen.

Wie stelle ich Temperatur und Lüftergeschwindigkeit ein?

Verwenden Sie die Tasten '+' und '-', um die Temperatur zwischen 16°C und 32°C einzustellen. Die Lüftergeschwindigkeit wird mit der Fan-Taste eingestellt: Hoch, Mittel oder Niedrig. Im Entfeuchtungsmodus ist die Drehzahl auf Mittel festgelegt.

Wie verwende ich den Timer?

Für einen verzögerten Start schalten Sie das Gerät aus, drücken Sie 'Timer' und stellen Sie die Stunden (1 bis 24) mit den Tasten '+','-' ein. Für einen verzögerten Stopp gehen Sie genauso vor, wenn das Gerät eingeschaltet ist. Die Fernbedienung bietet dieselben Funktionen.

Muss ich den Wassertank regelmäßig leeren?

Ja, wenn die Anzeige für vollen Tank leuchtet und ein Piepton ertönt, stoppt das Gerät. Ziehen Sie den Stecker, stellen Sie einen Behälter unter die Ablassöffnung (Gummistopfen Nr. 8), entfernen Sie den Stopfen, um etwa 0,5 L Wasser abzulassen, setzen Sie den Stopfen wieder ein und schalten Sie das Gerät wieder ein.

Wie pflege ich die Filter?

Der Gitterfilter wird regelmäßig mit dem Staubsauger gereinigt. Der 3M™ HAF-Filter und der Aktivkohlefilter sollten etwa alle 3 Monate ausgetauscht werden (bei intensiver Nutzung öfter). Öffnen Sie die Filterabdeckung auf der Rückseite, um sie zu entnehmen. Betreiben Sie das Gerät niemals ohne Gitterfilter.

Wie weit reicht die Fernbedienung maximal?

Die Fernbedienung funktioniert bis zu 5 Metern Entfernung vom Klimagerät. Richten Sie sie auf das rote Fenster am Bedienfeld. Reagiert sie nicht, überprüfen Sie die Batterien (2 x AAA) oder ersetzen Sie sie.

Was tun, wenn das Gerät nicht startet?

Überprüfen Sie, ob das Gerät eingesteckt ist und die Steckdose Strom hat. Leuchtet die Anzeige des Wassertanks, leeren Sie ihn. Startet der Kompressor nicht, warten Sie 3 Minuten (Schutz vor schnellem Neustart). Bei Zweifeln konsultieren Sie die Bedienungsanleitung.

Welches Kältemittel wird verwendet?

Der Qlima P 126 verwendet R410A (540 g), ein fluoriertes Treibhausgas mit einem GWP von 1975. Eingriffe in den Kältekreis dürfen nur von qualifizierten Fachkräften durchgeführt werden. Gas nicht in die Atmosphäre entlassen.

BEDIENUNGSANLEITUNG P 126 QLIMA

D ALLGEMEINE SICHERHEIT

Aus Sicherheitsgründen bitten wir Sie, die Bedienungsanleitung vor Inbetriebnahme sorgfältig zu lesen! Personen, die mit der Bedienungsanleitung nicht vertraut sind, dürfen das Gerät nicht bedienen.

A. Kein beschädigtes Kabel verwenden. B. Kabel nicht zusammenlegen oder knicken. C. Unbedingt waagerecht aufstellen. D. Nicht vor geöffneten Fenstern aufstellen. E. Nicht mit Chemikalien in Kontakt bringen. F. Nicht bei Wärmequellen aufstellen.

G. Nicht in Wasser eintauchen. H. Keine Flüssigkeiten verschütten. I. Keine Gegenstände in das Gerät stecken. J. Kein Verlängerungskabel verwenden. K. Außer Reichweite von Kindern halten. L. Nicht selbst reparieren.

D ALLGEMEINE SICHERHEIT

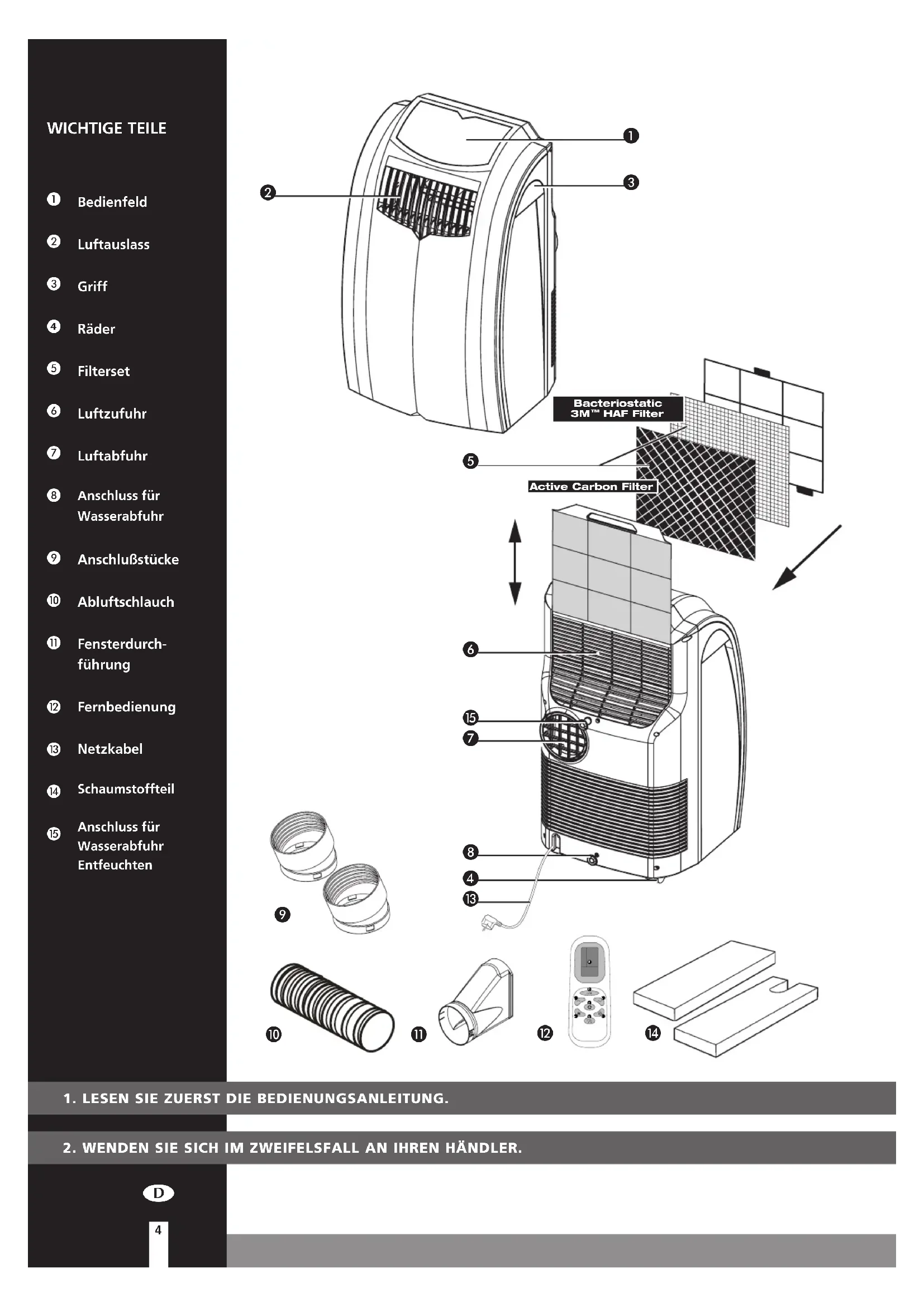

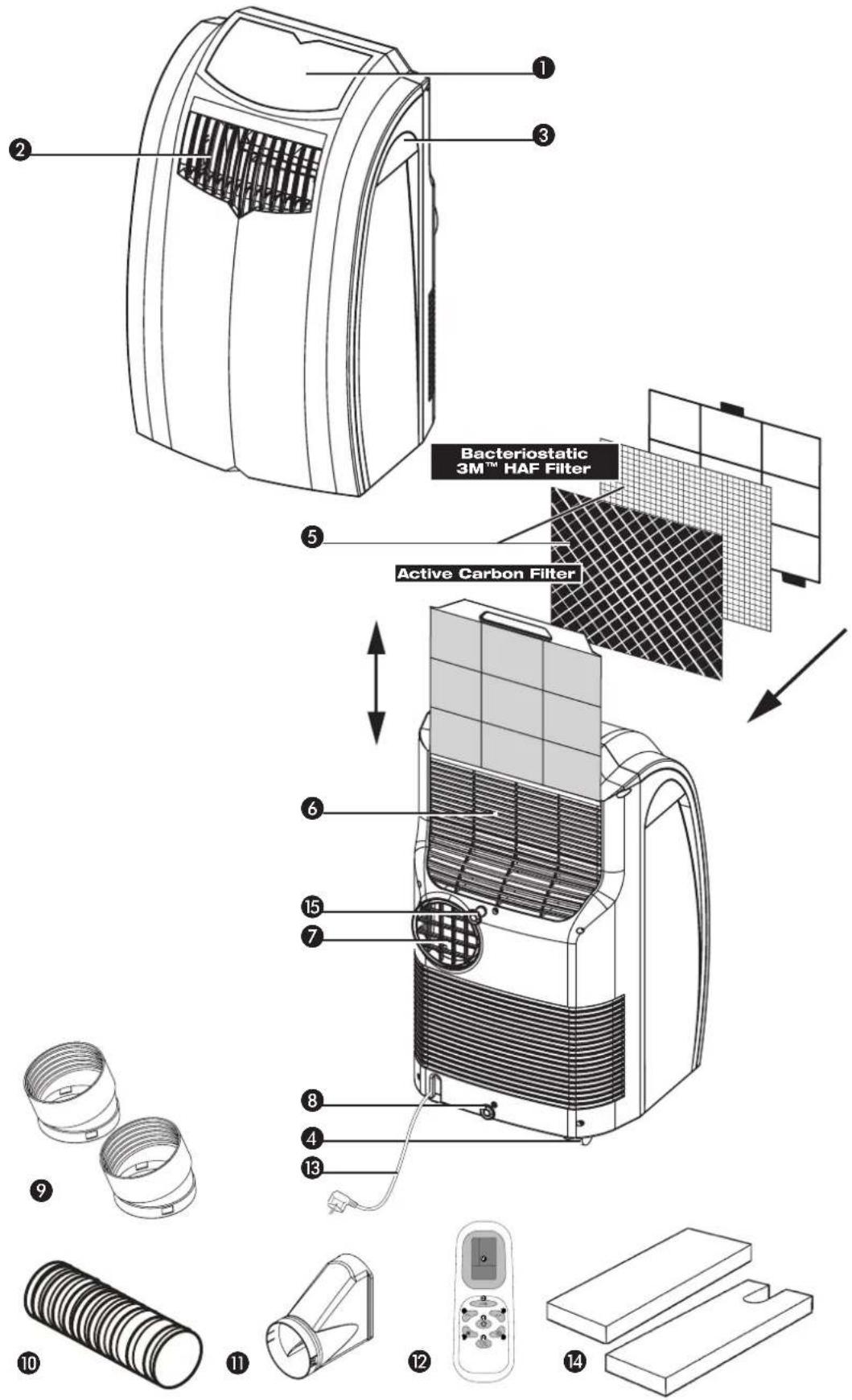

Bedienfeld, Luftauslass, Griff, Räder, Filterset, Luftzufuhr, Luftabfuhr, Anschluss für Wasserabfuhr, Anschlussstücke, Abluftschlauch, Fensterdurchführung, Fernbedienung, Netzkabel, Schaumstoffteil, Anschluss für Wasserabfuhr, Entfeuchten

1. LESEN SIE ZUERST DIE BEDIENUNGSANLEITUNG.
2. WENDEN SIE SICH IM ZWEIFELSFALL AN IHREN HÄNDLER.

D

Sehr geehrte Damen und Herren,

wir gratulieren Ihnen zum Kauf Ihres Klimageräts. Außer der Luftkühlung hat dieses Klimagerät noch drei weitere Funktionen, nämlich Luftentfeuchtung, Luftumwälzung und Luftfilterung. Das mobile Klimagerät lässt sich sehr einfach bedienen und problemlos an einer anderen Stelle aufstellen. Sie haben ein Qualitätsprodukt gekauft, an dem Sie noch viele Jahre Freude haben werden, wenn Sie das Klimagerät auf sichere und sachgemäße Weise nutzen.

Um eine optimale Lebensdauer Ihres Klimagerätes zu gewährleisten, lesen Sie bitte zuerst diese Bedienungsanleitung. Wir wünschen Ihnen angenehme Kühle und viel Komfort mit dem Klimagerät.

Mit freundlichen Grüßen,

PVG Holding B.V.

Abteilung Kundendienst

A SICHERHEITSVORSCHRIFTEN

Lesen Sie vor der Anwendung des Geräts sorgfältig die Bedienungsanleitung und bewahren Sie sie für eine zukünftige Einsichtnahme auf. Das Gerät nur dann installieren, wenn die örtlich geltenden bzw. nationalen Vorschriften, Verordnungen und Normen erfüllt sind. Dieses Produkt ist für den Gebrauch als Klimagerät in Wohngebäuden bestimmt, und darf nur in trockener Umgebung, unter normalen Haushaltsverhältnissen, in Wohnräumen, Küchen und in Garagen verwendet werden.

WICHTIG!

• Dieses Gerät muss gemäß den örtlich geltenden Vorschriften, Richtlinien und Normen installiert werden.
• Das Gerät eignet sich ausschließlich zum Betrieb im Innenbereich, in trockenen Räumen.
• Kontrollieren Sie die Netzspannung.
• Das Gerät eignet sich ausschließlich für den Anschluss an Steckdosen mit Schutzkontakt mit einer Anschlussspannung von 230 Volt / 50 Herz.
• Das Gerät muss immer über eine Steckdose mit Schutzkontakt angeschlossen werden. Sie sollen das Gerät auf keinen Fall anschließen, wenn der Stromanschluss nicht geerdet ist.
• Der Stecker sollte immer zugänglich sein, wenn das Gerät angeschlossen ist.
• Lesen Sie diese Bedienungsanleitung sorgfältig durch und befolgen Sie die Anweisungen.

Kontrollieren Sie vor dem Anschließen des Geräts, ob

• die Netzspannung mit den Angaben auf dem Typenschild übereinstimmt
• Steckdose und Stromanschluss für dieses Gerät geeignet sind
• der Stecker des Geräts richtig in die Steckdose passt
• das Gerät auf einem stabilen und flachen Untergrund steht

Lassen Sie die elektrische Anlage von einem Fachmann überprüfen, wenn Sie sich nicht sicher sind, dass alles in Ordnung ist.

• Das Klimagerät ist ein sicheres Gerät. Es wurde gemäß den CE-Sicherheitsnormen hergestellt. Dennoch sollten Sie – wie bei jedem elektrischen Gerät – bei der Benutzung vorsichtig sein.
• Die Luftzufuhr und die Luftaustritte niemals abdecken.
• Entleeren Sie den Wasserbehälter über den Wasserablass 8, bevor Sie das Gerät transportieren.
• Bringen Sie das Gerät auf keinen Fall mit Chemikalien in Berührung.
• Stecken Sie keine Gegenstände in die Öffnungen des Geräts.
• Bringen Sie das Gerät auf keinen Fall mit Wasser in Berührung. Besprühen Sie das Gerät auf keinen Fall mit Wasser oder tauchen es in Wasser ein: Kurzschlussgefahr!
• Ziehen Sie immer erst den Stecker aus der Steckdose, bevor Sie das Gerät oder Teile des Geräts reinigen oder ersetzen.
• Schließen Sie das Gerät niemals über ein Verlängerungskabel an. Sollte keine geeignete Schuko-Steckdose zur Verfügung stehen, dann lassen Sie diese von einem Elektro-Fachmann installieren.
• Aus Sicherheitsgründen bitten wir um äußerste Vorsicht mit Kindern in der unmittelbaren Nähe des Geräts, dies gilt übrigens für alle elektrischen Geräte.

• Lassen Sie eventuelle Reparaturen, die nicht unter die regelmäßige Wartung fallen, ausschließlich von einem geprüften Kundendienstmonteur oder von Ihrem Fachhändler ausführen, da anderenfalls möglicherweise der Garantieanspruch erlischt.
• Ziehen Sie immer den Stecker aus der Steckdose, wenn das Gerät nicht in Betrieb ist.
• Lassen Sie ein beschädigtes Stromkabel ausschließlich vom Lieferanten oder von einer befugten Person / Kundendienststelle ersetzen.
• Dieses Gerät darf nicht von körperlich, geistig oder sensorisch eingeschränkten Personen (oder Kindern) benutzt werden oder von Personen, die unzureichende Erfahrung und Kenntnisse haben, es sei denn, dies erfolgt unter Aufsicht und Anleitung zur Verwendung des Geräts durch jemanden, der für die Sicherheit dieser Personen zuständig ist.
• Kinder sind zu beaufsichtigen, um sicherzugehen, dass sie nicht mit dem Gerät spielen.
• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen verwendet werden, wenn sie in die sichere Nutzung des Geräts eingewiesen wurden und die damit einhergehenden Gefahren verstanden haben.
• Kinder sollen nicht mit dem Gerät spielen.
• Reinigungs- und Wartungsarbeiten sollen nicht von Kindern ohne Aufsicht ausgeführt werden.

VORSICHT!

• Benutzen Sie das Gerät auf keinen Fall mehr, wenn das Kabel oder der Stecker beschädigt sind. Klemmen Sie das Kabel nicht ab und verhindern Sie Kontakt mit scharfen Kanten.
• Schließen Sie den Raum, in dem Sie das Gerät benutzen, niemals völlig luftdicht ab (auch nicht, wenn Sie zwei Luftschläuche verwenden). Damit verhindern Sie Unterdruck in diesem Raum. Negativer Druck (=Unterdruck) kann den sicheren Betrieb von Durchlauferhitzern, Öfen usw. stören.
• Nicht-Befolgen der Sicherheitsvorschriften kann zum Ausschluss der Garantie führen.
• Heben Sie das Gerät immer zu zweit an.

B AUFSTELLEN

WICHTIG

Bevor das Klimagerät eingeschaltet wird, muss das Gerät mindestens 2 Stunden in aufrechter Position stehen.

Dieses Gerät ist tragbar und kann leicht von einem Raum in einen anderen verschoben werden. Beachten Sie dann Folgendes:

1. Sorgen Sie dafür, dass das Gerät aufrecht und auf einem ebenen Untergrund steht. 2. Setzen Sie die losen Filter in die Filterhalterung ein. Nehmen Sie die Filterhalterung aus dem Gerät.

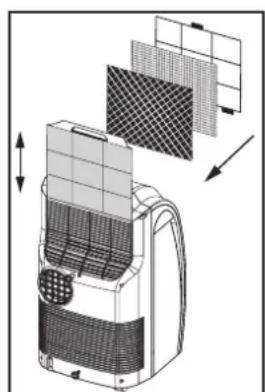

• Öffnen Sie die Filterhalterung und setzen Sie den Aktivkohlefilter (schwarz) und den 3M^TM HAF-Filter (weiß) in die Filterhalterung ein.
• Setzen Sie die Filterfixierung währenddessen in die Halterung ein.
• Setzen Sie die Filterhalterung wieder in das Gerät ein.

3. Benutzen Sie das Gerät nicht im Badezimmer, in der Dusche oder in einer anderen feuchten Umgebung. 4. Im Hinblick auf gute Luftumwälzung müssen rings um das Gerät mindestens 50 cm frei bleiben. 5. Stecken Sie die beiden Enden des Abluftschlauches in die runden Verbindungsstücke. Schrauben Sie diese im Uhrzeigersinn auf den Schlauch. 6. Stecken Sie eines der runden Verbindungsstücke 9 an der Rückseite in das Gerät 7. Befestigen Sie das zweite runde Verbindungsstück 9 an der Fensterdurchführung 11. 7. Stecken Sie den Schlauchverbinder 1 an der Rückseite des Geräts auf den Luftauslass. Legen Sie den Schlauchverbinder 1 nach draußen und dichten Sie die Fensteröffnung mit den mitgelieferten Schaumstoffteilen ab. Schneiden Sie diese Teile gegebenenfalls auf die richtige Größe zu. 8. Lassen Sie Fenster und Außentüren möglichst weitestgehend geschlossen, damit keine Außenluft hereinstromt. Die Luft, die in den Raum strömen soll (vor allem bei Benutzung eines einzigen Schlauchs), damit das Klimagerät einwandfrei funktioniert, muss immer so kühl wie möglich sein. Wenn Sie diese Luft über einen Flur oder einen danebenliegenden Raum zuführen, erhöht dies den Komfort.

ACHTUNG

Der flexible Abluftschlauch bzw. die flexiblen Abluftschläuche können bis zu einer Länge von ca. 1500 mm gedehnt werden. Die Länge des Schlauches bzw. der Schläuche wurde auf der Grundlage der Leistung des Geräts berechnet. Die Verwendung anderer Schläuche oder Verlängerungsstücke kann zu fehlerhaftem Betrieb führen. Der Luftdurchfluss darf nicht behindert werden. Ist dies der Fall, kann es zu einer Überhitzung des Geräts oder zur Bildung von Kondenswasser im Abluftschlauch kommen. Sorgen Sie daher dafür, dass die Schläuche keine Knicke oder scharfen Kurven enthalten. Damit das Ergebnis optimal ist, müssen die Luftschläuche während des Betriebs des Klimageräts kürzer als 1 Meter sein.

C BEDIENUNG

D

1. Stecken Sie den Stecker in die Steckdose. 2. Drücken Sie auf die Taste, um die Klimaanlage einzuschalten. 3. Über die Taste stellen Sie die gewünschte Funktion ein. Wenn Sie auf die Taste drücken, springt die Funktion des Geräts folgendermaßen um: Kühlen: Die grüne Lampe leuchtet auf. Entfeuchten: Die orangefarbene Lampe leuchtet auf. Luftumwälzung: Die gelbe Lampe leuchtet auf.

Ob die gewünschte Temperatur auch wirklich erreicht werden kann, hängt von den Umgebungsbedingungen ab. Es ist normal, dass die Zimmertemperatur über der „set temp" bleibt.

KÜHLEN

Wenn das Gerät auf diese Funktion eingestellt ist, sind folgende Handlungen möglich:

• Über die Taste stellen Sie die gewünschte Gebläsegeschwindigkeit ein. Wenn Sie auf die Taste drücken, springt die Gebläsegeschwindigkeit folgendermaßen um: Höchste Geschwindigkeit, mittlere Geschwindigkeit, niedrigste Geschwindigkeit.
• Mit den Tasten [A] und [W] die gewünschte Temperatur einstellen (zwischen 16 °C und 32 °C). Das Display zeigt diese Einstellung an. Während des Einstellens der Temperatur leuchtet die Lampe „set temp" auf. Nach 15 Sekunden wird die gemessene Zimmertemperatur angezeigt. Die Lampe „Room temp" leuchtet auf.

ENTFEUCHTEN

Wenn das Gerät (fast) ausschließlich als Entfeuchter benutzt wird, montieren Sie nicht den Abluftschlauch, sondern lassen die warme Luft in den zu entfeuchtenden Raum zurückströmen. Sie müssen in diesem Fall allerdings einen Wasserablaufschlauch an den Abfluss 15 anschließen.

ENTFEUCHTUNGSBETRIEB

Zum Wählen der Betriebsart Entfeuchten drücken Sie die Schaltfläche auf der Fernbedienung oder die Betriebsartschaltfläche auf dem Bedienfeld. Das Gebläse läuft mit niedriger Geschwindigkeit.

Während das Gerät entfeuchtet, leuchtet die Entfeuchter-Kontrollleuchte ununterbrochen auf.

Bei Benutzung der Entfeuchtungsfunktion können Sie die Taste (Gebläsegeschwindigkeit) nicht benutzen. Sie steht automatisch auf „Mittlere Geschwindigkeit". Außerdem können Sie die Temperatur auch nicht mehr mit den Tasten einstellen.

LUFTUMWÄLZUNG

In dieser Funktion wälzt das Gerät die Luft ausschließlich um. Die angesaugte Luft wird weder gekühlt noch entfeuchtet, sondern gefiltert. Wenn das Gerät auf diese Funktion eingestellt ist, sind folgende Handlungen möglich:

• Über die Taste stellen Sie die gewünschte Gebläsegeschwindigkeit ein. Wenn Sie auf die Taste drücken, springt die Gebläsegeschwindigkeit folgendermaßen um:

Höchste Geschwindigkeit, mittlere Geschwindigkeit, niedrigste Geschwindigkeit.

4 Beim Ausschalten des Geräts wird die zuletzt eingestellte Funktion gespeichert. 5 Auf Wunsch können Sie die Timerfunktion benutzen. Mittels dieser Funktion schaltet das Gerät sich zu einer vorab eingestellten Zeit ein oder aus. Gehen Sie dazu folgendermaßen vor:

EINSCHALTEN

• Sorgen Sie dafür, dass das Gerät auf die richtige Funktion eingestellt ist.
• Schalten Sie das Gerät aus, indem Sie auf die Taste klicken. Achten Sie jedoch darauf, dass der Stecker richtig in der Steckdose steckt.
• Drücken Sie auf die Timertaste. Die Lampe „Timer set" beginnt zu blinken.
• Mit den Tasten wird eine Zeit von 1 bis 24 Stunden eingestellt.
• Nach Ablauf der eingestellten Zeit schaltet sich das Gerät ein.

ANMERKUNGEN!

Zur Verlängerung der Lebensdauer des Kompressors wurde er so eingestellt, dass er erst 3 Minuten nach dem (Wieder-)Einschalten anfängt zu arbeiten. Das Kühlsystem schaltet ab, wenn die Umgebungstemperatur niedriger ist als der eingestellte Wert. Die Ventilation findet jedoch weiterhin auf dem eingestellten Niveau statt. Wenn die Umgebungstemperatur über den eingestellten Wert steigt, beginnt die Kühlung wieder zu arbeiten.

FERNBEDIENUNG

a. LCD-Display b. Ein/Aus-Schalter c. Schaltflächen für Zeitgeber und zum Einstellen des Thermostats d. Betriebsart-Schaltflächen (Wahl A/C, Gebläse oder Entfeuchter) e. A/C-Gebläsegeschwindigkeitsschaltfläche (hoch, mittel, niedrig) f. Schaltfläche Zeitgeber EIN/AUS g. Wahlschalter Celsius / Fahrenheit

Mit der Fernbedienung lassen sich die Funktionen des Bedienfelds aktivieren.

Richten Sie die Vorderseite der Fernbedienung auf das rote Fenster. Die Entfernung zum Klimagerät sollte nicht mehr als 5 m betragen. Legen Sie vor Gebrauch 2 Stück AAA-Batterien ein.

PROGRAMMIEREN DES ZEITGEBERS

1 Zum Einschalten der Zeitgeberfunktion drücken Sie die Schaltfläche auf der Fernbedienung oder die Schaltfläche „Einstellen des Zeitgebers" auf dem Bedienfeld. 2 Zum Einstellen der gewünschten Ausschaltzeit drücken Sie die Schaltfläche oder auf der Fernbedienung oder die Schaltfläche auf dem Bedienfeld. 3 Sobald die eingestellte Zeit verstrichen ist, schaltet sich das Gerät aus.

D LUFTFILTER

Die Klimageräte sind mit einem 3-Lagen-Filter ausgestattet, der die zirkulierende Raumluft reinigt. Zum Lieferumfang der Geräte gehören ein lose verpackter 3M™ HAF Filter und ein Aktivkohlefilter. Setzen Sie diese Filter vor Inbetriebnahme des Geräts gemäß den Anweisungen ein.

1. Siebfilter zur Entfernung der größeren Staubteile
2. 3M™ HAF Filter, um Partikel wie Pollen, Hautschuppen von Tieren usw. zu entfernen.
3. Aktivkohlefilter zur Entfernung von Gerüchen

Die Filterhalterung kann an der Rückseite geöffnet werden. Der Aktivkohlefilter und der 3M™ HAF Filter können entfernt werden. Der Siebfilter ist ein Teil der Filterhalterung.

1. Der Siebfilter sollte regelmäßig mit dem Staubsauger gereinigt werden, um eine Blockade des Luftstromes zu vermeiden.
2. Der 3M™ HAF Filter, der positiv/negativ elektrostatisch aufgeladen ist, sollte alle drei Monate ersetzt werden. Außergewöhnlicher Staub, Bauarbeiten, Haustiere, die Anwesenheit von Rauchern und der ununterbrochene Betrieb des Klimagerätes können die Lebensdauer des 3M™ HAF Filter verkürzen.

Neuer Filter

1. Der Aktivkohlefilter kann, wenn er verstaubt ist, mit dem Staubsauger gereinigt werden. Er muss jedoch gleichzeitig mit dem 3M™ HAF Filter ausgewechselt werden.

HINWEIS!

• Nehmen Sie den Aktivkohlefilter aus dem Gerät, bevor Sie das Gerät jahreszeitlich bedingt wegpacken. Setzen Sie zu Anfang der neuen Benutzungsperiode einen neuen Filter ein. Die alten Filter sind für den normalen Hausmüll geeignet.
• Benutzen Sie das Klimagerät niemals ohne den Gewebefilter. Die Benutzung des Geräts ohne Aktivkohlefilter verursacht keinen Schaden an Ihrem Klimagerät. In dem Fall werden Mikroorganismen in der Luft jedoch nicht neutralisiert und unangenehme Gerüche werden nicht beseitigt.
• Benutzen Sie nur Originalfilter. Die Benutzung anderer Filter geht auf das eigene Risiko des Verbrauchers. Dies kann die einwandfreie Funktion des Geräts beeinträchtigen und zu einer Beschädigung des Geräts führen. Außerdem kann aus dem Gerät nach Eisbildung Wasser austreten.
• Das geeignete Filterpaket ist bei Ihrem Händler erhältlich.

E LUFTSTROMRICHTUNG

Umkippen, um den Stand der horizontalen Lamellen zu ändern.

F ENTLEERUNG DES WASSERTANKS

Unter extremen Bedingungen muss der eingebaute Wasserbehälter möglicherweise entleert werden. Wenn der Wasserbehälter voll ist, leuchtet die Lampe auf und es ertönt ein ununterbrochener hoher Warnton. Die Klimaanlage schaltet sich dann automatisch aus. Zum Entleeren des Wasserbehälters gehen Sie folgendermaßen vor:

Versuchen Sie nicht, das Gerät zu transportieren. Bei heftigen Bewegungen kann Wasser austreten. 2. Stellen Sie zunächst das Gerät aus und ziehen Sie dann den Stecker aus der Steckdose. 3. Stellen Sie eine Schale oder eine passende Schüssel auf den Boden unter die Abflussöffnung. 4. Ziehen Sie den Gummistopfen ⑧ aus dem Abfluss und lassen Sie das Wasser aus dem Behälter laufen (±0,5 L). 5. Schieben Sie den Stopfen ⑧ wieder in den Abfluss, stecken Sie den Stecker wieder in die Steckdose und schalten Sie das Gerät wieder ein. Die Kontrollleuchte muss jetzt aus sein.

ANMERKUNG!

Während der Benutzung als Klimaanlage wird unter normalen Umständen das Kondenswasser durch den Abluftschlauch abgeführt.

G ANSCHLIESSEN EINES FESTEN AUSLASSES

1. Erst das Gerät abschalten und dann den Stecker aus der Steckdose ziehen. 2. Stellen Sie eine Schale oder eine passende Schüssel unter den Wasserabfluss, um eventuell ablaufendes Wasser aufzufangen. 3. Entfernen Sie den Gummistopfen ⑧ aus dem Abfluss. 4. Schließen Sie den Schlauch für die Wasserabfuhr (Ø 15 mm) an die Wasserabfuhr an. Verlängern Sie diese, wenn nötig, mit dem extra Schlauch. 5. Legen Sie das andere Ende des Wasserablaufschlauchs zu einem geeigneten Abfluss. Achten Sie darauf, dass der Schlauch nicht verdreht oder geknickt ist.

ANMERKUNG!

Der Schlauch muss auf der gesamten Länge nach unten verlaufen.

ENTFEUCHTUNG

Wenn das Klimagerät (hauptsächlich) als Entfeuchter eingesetzt wird, keinen Abluftschlauch ⑩ verwenden, um die warme Luft im Raum zu behalten. Ein fester Wasserabfluss ist notwendig und bequem. Sie müssen in diesem Fall allerdings einen Wasserablaufschlauch anschließen ⑮, dessen anderes Ende Sie zu einem geeigneten Abfluss legen.

H WARTUNG

ACHTUNG

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, bevor Sie das Gerät oder den Filter reinigen oder die Filter austauschen.

Das Gehäuse mit einem feuchten Tuch reinigen. Verwenden Sie keine aggressiven Chemikalien, Benzin, Lösungsmittel oder andere Reinigungsmittel.

Anweisungen zur Pflege der Filter siehe Kapitel D (Luftfilter).

ANMERKUNG!

Gebrauchen Sie das Gerät nie ohne Siebfilter.

AUFBEWAHRUNG

Entleeren Sie den Wasserbehälter (siehe Kapitel F). 2. Reinigen Sie den Gewebefilter (siehe Kapitel D).

• Entfernen Sie den Aktivkohlefilter und den 3M™ HAF Filter am Ende der Saison, legen Sie die neuen Filter aber erst zu Beginn der neuen Saison ein. Die alten Filter brauchen nicht als Sondermüll entsorgt zu werden, sondern können zum normalen Hausmüll (nicht in die Biotonne) gegeben werden.
• Neue Filter sind bei Ihrem Händler erhältlich.

3. Schalten Sie das Gerät einige Stunden im Ventilatormodus ein, sodass das Innere des Gerätes vollständig trocknen kann. 4. Das Stromkabel aufrollen, das Gerät vor Staub schützen und an einem trockenen und für Kinder unzugänglichen Ort aufbewahren.

J FEHLERBEHEBUNG

StörungUrsacheLösung
Das Gerät Funktioniert nicht.	Keine Stromzufahr.	Gerät an einer Steckdose mit Netzspannung anschließen.
	Wassertank-Anzeige leuchtet auf .	Entleeren Sie den Wasserbehälter (siehe Kapitel F).
Das Gerätläßt nach.	Steh in der Sonne. Vorhang schreiben.
	Fenster oder Türen offen, weitere Leute oder Hitzequelle im Raum.	Schließen Sie Fenster bzw. Türen oder stellen Sie eine zusätzliche Klimaanlage auf.
		Filter reinigen bzw. ersetzen.
	Lufteinzug oder Luftauslauf blockiert.	Blockierung entfernen.
	Umgebungstemperatur niedriger als der eingestellte Wert.	Temperatureinstellungändern.
Das Gerät ist zu laut.	Gerät stehen auf einer uneben Fläche.	Auf eine ebene Fläche stellen (geringere Vibrationen).
Der Kompressor faktioniert nicht.	Der Hitzeschutz ist möglich aktiviert worden.	Warten Sie 3 Minuten bis die Temperatur gesunken ist, und schalten Sie das Gerät dann wieder ein.
Gerät reagiert nicht auf Fernbedienung.	Entfernung zu groß.	Richten Sie die Fernbedienung auf das Bedienfeld.
	Fernbedienung nicht im Erken-nungsbereich des Bedienfels.
	Batterien leer. Tauschen Sie die Batterien aus.

Versuchen Sie niemals, das Gerät selbst auseinanderzunehmen oder zu reparieren. Bei unsachgemäßen Reparaturen erlischt der Garantieanspruch. Durch unsachgemäße Reparaturen können Gefahren für den Benutzer entstehen.

K GARANTIEBESTIMMUNGEN

Für das Gerät wird ab dem Kaufdatum eine Garantie von 24 Monaten gewährt. Innerhalb dieser Zeit werden alle Material- und Herstellungsfehler kostenlos repariert. Dabei gelten nachstehende Regeln:

1. Alle weitergehenden Schadenersatzansprüche, einschließlich der Vergütung von Folgeschäden, weisen wir nachdrücklich zurück.
2. Eine Reparatur oder ein Ersatz von Teilen während der Garantiezeit führt nicht zu einer Veränderung der Garantie.
3. Die Garantie verfällt, falls Veränderungen vorgenommen, nicht die Originalersatzteile montiert oder Reparaturen vom Käufer oder einem Dritten durchgeführt wurden.
4. Teile, an denen normaler Verschleiß auftritt, wie etwa der Filter, fallen nicht unter die Garantie.
5. Die Garantie gilt nur dann, wenn der Original-Kassenbeleg (unverändert und mit Kaufdatum versehen) vorgelegt wird.
6. Die Garantie gilt nicht bei Schäden, die auf Verwahrlosung oder auf Handlungen zurückzuführen sind, die von den Beschreibungen in der Gebrauchsanweisung abweichen.
7. Die Versandkosten und das Versandrisiko des Gerätes oder dessen Teile gehen immer zu Lasten des Käufers.
8. Schäden, die dadurch verursacht wurden, dass die geeigneten Qlima-Filter nicht benutzt wurden, fallen nicht unter die Garantie.

Um unnötige Kosten zu vermeiden, raten wir Ihnen, immer zuerst die Gebrauchsanweisung genau durchzulesen. Sollte ein Problem auch dann noch nicht zu lösen sein, können Sie das Klimagerät zur Reparatur zu Ihrem Händler zurückbringen.

TECHNISCHE DATEN

Angegebene Werte sind Richtwerte, Änderungen vorbehalten.

Modell P126 P129
Kühlleistung* W 2600 2900
EE Class* A A
EER* 2.6 2.61
Leistungsaufnahme kW 1.0 1.11
Leistungsaufnahme Standby Modus	W <0.5 <0.5
Stromverbrauch nom. A 4.35 4.8
Spannung V/Hz/PH 230 / 50 / 1 230	/ 50 / 1
Luftumwälzvol. max.	m³/h	295 312
Entfeuchtung max. **	L/24h	30	34
Raumkapazität	m³	65 - 90	70 - 95
Kompressortyp		rotierend	rotierend
Kältemittel	type/gr	R-410A / 540	R-410A / 620
Thermostat	°C	16 - 32	16 - 32
Ventilatorstufen		3	3
Max. Schalldruckpegel (sound pressure level/sound power level)	dB(A)	52 / 65	52 / 65
Abmessungen (BxHxT)	mm	435 x 770 x 430	435 x 770 x 430
Gewicht	kg	28	29
Unit protection		IP X0	IP X0
Fernbedienung		Ja	Ja
3MTM HAF Filter		Ja	Ja
Aktivkohlefilter		Ja	Ja
Sicherungen		3.15A / 250V	3.15A / 250V

Gemäß EN14511-2011. ** Entfeuchtung bei 32°C , 80% relative Feuchtigkeit

Umweltinformationen: Dieses Gerät enthält im Kyoto-Protokoll abgedeckte fluorierte Treibhausgase. Es darf nur von geschulten Fachleuten gewartet oder auseinandergenommen werden.

Dieses Gerät enthält die in der obigen Tabelle aufgeführte Menge des Kältemittels R410A. Lassen Sie das R410A nicht in die Atmosphäre entweichen. R410A ist ein fluoriertes Treibhausgas mit einem Treibhauspotenzial = 1975.

Elektroartikel gehören nicht in den Hausmüll. Bitte entsorgen Sie sie gemäß den örtlichen Vorschriften. Erkundigen Sie sich eventuell bei der Behörde oder bei Ihrem Händler.
