Produkttyp	IP-Überwachungskamera
Marke	Alecto
Modell	DVC255IP
Auflösung	1280 x 960 Pixel (1,3 Megapixel)
Sensor	1/3" CMOS Farbe
Objektiv	3.7 - 14.8 mm
Sichtwinkel	90 Grad
Schwenk-/Neigewinkel	Horizontal: 355°, Vertikal: 120°
Nachtsicht	Ja, 36 IR-LEDs, Reichweite bis zu 18 Meter
Videokompression	H.264
Kabelgebundene Konnektivität	Ethernet 10/100 Mbps, RJ-45
Drahtlose Konnektivität	Wi-Fi 802.11b/g/n, nur 2,4 GHz
Unterstützte Protokolle	TCP/IP, HTTP, DNS, DHCP, PPPoE, SMTP, FTP, SSL, NTP, RTSP, RTP, RTCP
Drahtlossicherheit	WEP, WPA, WPA2
Interner Speicher	TF-/SD-Karte bis zu 8 GB
Stromversorgung	DC 12V / 2,0A (Netzteil inklusive)
Leistungsaufnahme	7 Watt max.
Betriebstemperatur	0°C bis 55°C
Betriebsfeuchtigkeit	20% bis 85% nicht kondensierend
Wandmontage	Ja, Schrauben inklusive
Pflege und Reinigung	Mit einem feuchten Tuch reinigen; keine chemischen Reinigungsmittel verwenden
Reparierbarkeit	24 Monate Garantie; Reparaturen nur durch qualifiziertes Personal
Kundendienst-Telefonnummer	073 6411 355 (Niederlande)

Häufig gestellte Fragen - DVC255IP ALECTO

Wie installiere ich die Alecto DVC255IP Kamera?

Verbinden Sie die Kamera über das mitgelieferte UTP-Kabel mit Ihrem Router und schließen Sie dann das Netzteil an. Laden Sie die App AlectoCam auf Ihr Smartphone oder Tablet herunter. Öffnen Sie die App, tippen Sie auf '+' und wählen Sie 'LAN-Suche' oder scannen Sie den QR-Code. Geben Sie das Standardpasswort 'admin' ein. Sobald das Bild angezeigt wird, ändern Sie das Passwort in den Einstellungen.

Wie verbinde ich die Kamera mit WLAN?

Nachdem Sie die Kamera über das Ethernet-Kabel konfiguriert haben, gehen Sie zu den erweiterten Einstellungen der App, wählen Sie 'WLAN-Konfiguration', wählen Sie Ihr SSID-Netzwerk, geben Sie das WLAN-Passwort ein, trennen Sie dann das UTP-Kabel und starten Sie die Kamera neu. Stellen Sie sicher, dass Ihr mobiles Gerät mit dem 2,4-GHz-Netzwerk verbunden ist.

Was tun, wenn das Bild nicht angezeigt wird?

Überprüfen Sie, ob die Kamera eingeschaltet ist, die UID-Nummer korrekt ist, das Passwort richtig ist und Kamera und Smartphone im selben Netzwerk sind. Versuchen Sie, die Kamera neu zu starten, indem Sie das Netzteil für einige Sekunden abziehen. Wenn das Problem weiterhin besteht, setzen Sie die Kamera zurück, indem Sie die Reset-Taste 10 Sekunden lang gedrückt halten.

Wie setze ich die Kamera auf die Werkseinstellungen zurück?

Suchen Sie die Reset-Taste am Kabel der Kamera. Halten Sie sie mindestens 10 Sekunden lang gedrückt, während die Kamera eingeschaltet ist. Die Kamera wird neu gestartet und alle Einstellungen werden auf die Standardwerte (DHCP) zurückgesetzt. Anschließend müssen Sie sie über das UTP-Kabel erneut verbinden.

Funktioniert die Kamera im Freien?

Ja, die Kamera ist wasserbeständig und für den Außeneinsatz geeignet, sofern sie nicht direkt Regen ausgesetzt ist. Sie kann einen Garten, eine Garage usw. überwachen.

Wie kann ich die Bilder aus der Ferne sehen?

Sobald die Kamera konfiguriert und mit dem Internet verbunden ist, können Sie die Bilder über die AlectoCam-App auf Ihrem Smartphone oder Tablet anzeigen, auch außerhalb Ihres WLANs, über Ihre GSM-Verbindung oder ein externes WLAN. Das System verwendet die eindeutige UID für eine einfache Verbindung.

Wie ändere ich das Standardpasswort?

Gehen Sie in der AlectoCam-App zu den Kameraeinstellungen, wählen Sie 'Passwort ändern' und wählen Sie ein sicheres Passwort mit Buchstaben, Zahlen und Sonderzeichen. Aus Sicherheitsgründen ist es unbedingt erforderlich, das Standardpasswort 'admin' zu ändern.

Warum ist das Bild nachts schwarz-weiß?

Im Nachtmodus schaltet die Kamera die Infrarot-LEDs (für das bloße Auge unsichtbar) ein, um die Szene auszuleuchten. Die Nachtsicht erfolgt in schwarz-weiß. Wenn das Bild flackert, passen Sie die Umgebungsbeleuchtung an.

Wie weit reicht die Nachtsicht?

Die Kamera ist mit 36 Infrarot-LEDs ausgestattet, die bei völliger Dunkelheit eine klare Sicht bis zu 18 Meter ermöglichen.

Was tun, wenn die WLAN-Verbindung instabil ist?

Stellen Sie sicher, dass Ihr Router auf dem 2,4-GHz-Band sendet (die Kamera unterstützt kein 5 GHz). Verringern Sie den Abstand zwischen Kamera und Router. Sie können auch die Videoauflösung in den App-Einstellungen reduzieren, um die erforderliche Bandbreite zu verringern.

BEDIENUNGSANLEITUNG DVC255IP ALECTO

2.3 Kamera anschließen.

Mindestbeleuchtung 0,5 Lux

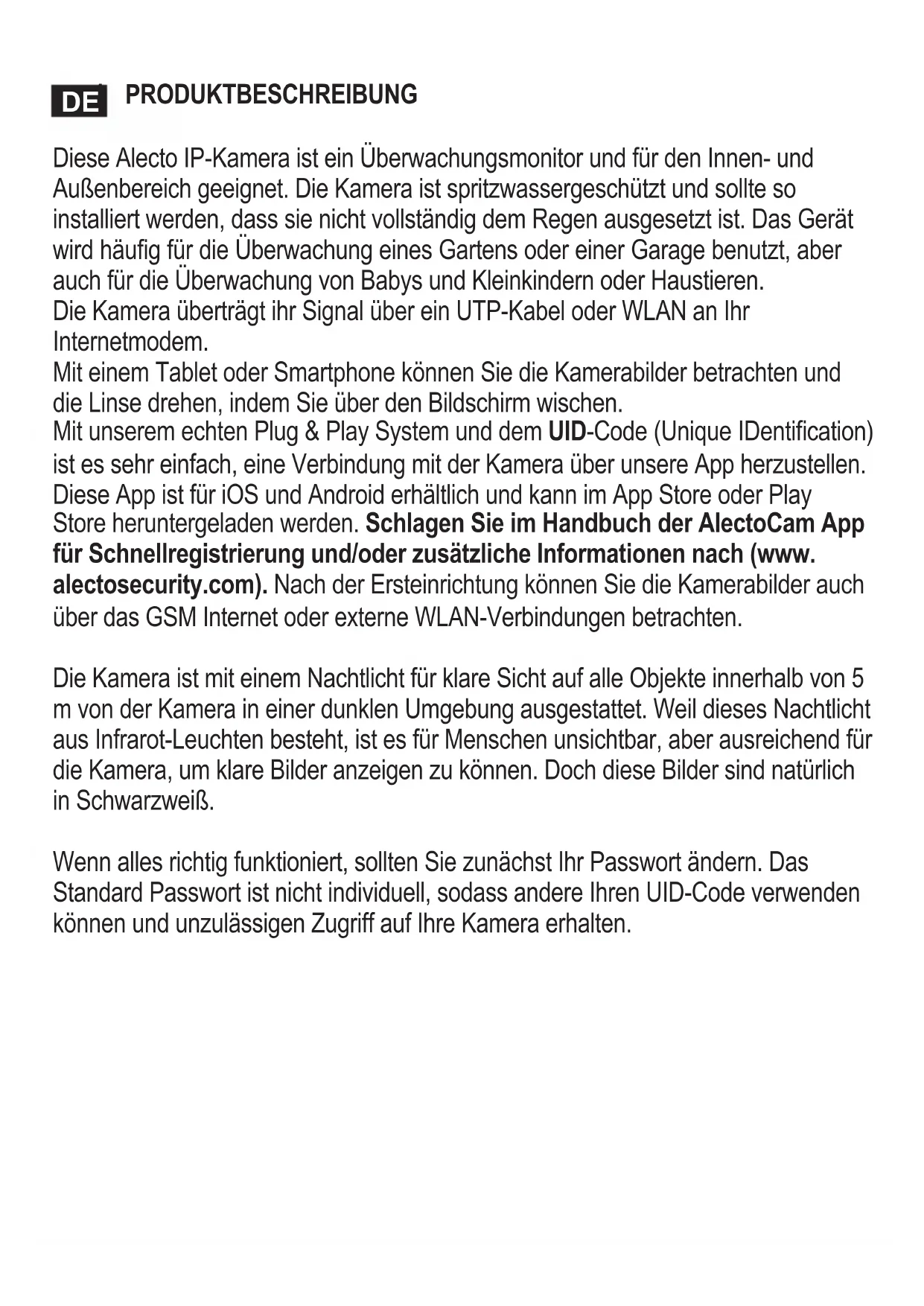

Diese Alecto IP-Kamera ist ein Überwachungsmonitor und für den Innen- und Außenbereich geeignet. Die Kamera ist spritzwassergeschützt und sollte so installiert werden, dass sie nicht vollständig dem Regen ausgesetzt ist. Das Gerät wird häufig für die Überwachung eines Gartens oder einer Garage benutzt, aber auch für die Überwachung von Babys und Kleinkindern oder Haustieren.

Die Kamera überträgt ihr Signal über ein UTP-Kabel oder WLAN an Ihr Internetmodem.

Mit einem Tablet oder Smartphone können Sie die Kamerabilder betrachten und die Linse drehen, indem Sie über den Bildschirm wischen.

Mit unserem echten Plug & Play System und dem UID-Code (Unique IDentification) ist es sehr einfach, eine Verbindung mit der Kamera über unsere App herzustellen. Diese App ist für iOS und Android erhältlich und kann im App Store oder Play Store heruntergeladen werden. Schlagen Sie im Handbuch der AlectoCam App für Schnellregistrierung und/oder zusätzliche Informationen nach (www. alectosecurity.com). Nach der Ersteinrichtung können Sie die Kamerabilder auch über das GSM Internet oder externe WLAN-Verbindungen betrachten.

Die Kamera ist mit einem Nachtlicht für klare Sicht auf alle Objekte innerhalb von 5 m von der Kamera in einer dunklen Umgebung ausgestattet. Weil dieses Nachtlicht aus Infrarot-Leuchten besteht, ist es für Menschen unsichtbar, aber ausreichend für die Kamera, um klare Bilder anzeigen zu können. Doch diese Bilder sind tatsächlich in Schwarzweiß.

Wenn alles richtig funktioniert, sollten Sie zunächst Ihr Passwort ändern. Das Standard-Passwort ist nicht individuell, sodass andere Ihren UID-Code verwenden können und unzulässigen Zugriff auf Ihre Kamera erhalten.

2 Registrierung 2.1 Die Kamera am Router registrieren.

1. UTP-LAN-Verbindung
2. Rückstelltaste
3. Netzteileingang
4. Linse
5. Infrarot-LED
6. Antenne
7. UTP-LAN-Verbindung

UTP-Kabeleingang für die Verbindung mit dem Router.

1. Reset-Taste

Siehe Abschnitt 4.

2.2 DIE ALECTOCAM+ APP AUF IHREM SMARTPHONE ODER TABLET REGISTRIEREN.

ANDROID:

Gehen Sie zum Play Store. Suchen Sie die AlectoCam und installieren Sie die folgende App:

IOS:

Gehen Sie zum App Store. Suchen Sie die AlectoCam und installieren Sie die folgende App:

2.3 KAMERAANSCHLUSS

Verwenden Sie das mitgelieferte UTP-Kabel, um die Kamera mit Ihrem Internetrouter zu verbinden. Verbinden Sie die Kamera mit dem mitgelieferten Netzteil (nur für die Anwendung im Innenbereich) und stecken Sie das Netzteil in eine 230-V-Steckdose.

Es dauert nun 30 bis 60 Sekunden, bis die Kamera startet. Die Kamera zeigt diesen Status in Englisch an.

Sobald die Kamera richtig am Router registriert ist, starten Sie die AlectoCam-App auf Ihrem Smartphone oder Tablet. Stellen Sie sicher, dass die Kamera und das Smartphone oder Tablet mit demselben Netzwerk verbunden sind. Wenn Sie einen Router mit 2,4 GHz und 5 GHz WLAN verwenden, beachten Sie, dass das Smartphone oder Tablet mit 2,4 GHz verbunden sein sollte, andernfalls wird die Kamera möglicherweise nicht erkannt. Diese Kamera funktioniert nur mit 2,4 GHz.

Methode 1:

Drücken Sie im Startbildschirm der AlectoCAM auf +, um eine Kamera hinzuzufügen.

Jetzt drücken Sie auf LAN-Suche im Popup-Fenster.

Dann sehen Sie den UID-Code der Kamera mit der IP-Adresse. Wählen Sie diesen UID-Code oder den wichtigen Code, wenn mehrere Kameras mit dem Netzwerk verbunden werden.

Der Bildschirm "Gerät hinzufügen" öffnet sich.

Geben Sie nun das Passwort der Kamera ein. Das Standard-Passwort lautet "admin", drücken Sie auf das Häkchen OK.

Bitte ändern Sie dieses Passwort nach der erfolgreichen Registrierung der Kamera.

Die Kamera ist erfolgreich registriert, wenn das Bild erscheint.

Jetzt gehen Sie zu den Kameraeinstellungen und wählen "Passwort ändern", um der Kamera ein individuelles Passwort zuzuweisen. Dies ist für die sichere Verwendung Ihrer Kamera erforderlich.

Methode 2:

Drücken Sie im Startbildschirm der AlectoCAM auf +, um eine Kamera hinzuzufügen.

Jetzt drücken Sie auf QR-Code.

Der Scanner des Smartphones oder Tablets (falls unterstützt) wird aktiviert. Jetzt scannen Sie den QR-Code für die Kamera.

Der Bildschirm "Gerät hinzufügen" öffnet sich und hier können Sie das Passwort für die Kamera eingeben ("admin").

Jetzt drücken Sie auf OK.

Es kann passieren, dass die Kamera des Smartphones oder Tablets den QR-Code nicht lesen kann. In diesem Fall drücken Sie 'Kann QR-Code nicht nutzen' unten am Bildschirm. Im Feld UID geben Sie den auf dem QR-Code-Aufkleber markierten UID-Code und dann das Passwort "admin" ein.

Die Kamera ist erfolgreich registriert, wenn das Bild erscheint. Jetzt gehen Sie zu den Kameraeinstellungen und wählen 'Passwort ändern', um der Kamera ein individuelles Passwort zuzuweisen. Dies ist für die sichere Verwendung Ihrer Kamera erforderlich.

2.4 AM WLAN-NETZWERK REGISTRIEREN

Die Kamera muss zuerst an Ihr WLAN-Netzwerk registriert werden, bevor Sie die Kamera drahtlos am WLAN-Netzwerk verwenden können.

Drücken Sie auf 'Erweiterte Einstellungen' (in der App).

Gehen Sie zum WLAN-Setup-Tab und drücken Sie dann diese Taste.

Das WLAN-Band wird jetzt gescannt und dann werden alle verfügbaren SSID-Namen angezeigt. Wählen und drücken Sie auf Ihr eigenes Netzwerk. Geben Sie das Passwort Ihres WLAN-Netzwerks ein, drücken Sie OK und im folgenden Bildschirm nochmals auf OK.

Sie müssen die Stromversorgung der Kamera unterbrechen, das UTP-Netzwerkkabel entfernen und die Kamera wieder am Stromnetz anschließen. Über den Sprachchip zeigt die Kamera an, wenn sie bereit und mit dem Netzwerk verbunden ist.

3. DIE KAMERA AN EINER FESTEN STELLE MONTIEREN.

Die Kamera kann an einer Wand befestigt werden.

Achtung: Stellen Sie sicher, dass die Kamera bereits für das WLAN-Netzwerk registriert ist. Wenn die Kamera installiert ist und anschließend an der Stromversorgung angeschlossen wird, stellt sie erneut eine Verbindung mit dem Netzwerk her. Wenn nach der Montage der Kamera ein kabelgebundener Netzwerkanschluss genutzt werden kann, ist dies nicht erforderlich.

Bestimmen Sie vorher den geeignetsten Ort für die Kamera. Jetzt überprüfen Sie, ob dieser Ort innerhalb der Reichweite Ihres WLAN-Netzwerks liegt. Hierfür schließen Sie die Kamera kurz am Stromnetz an und überprüfen, ob eine Verbindung hergestellt wird. Wenn alles ordnungsgemäß funktioniert, bohren Sie ein Loch in die Wand, um die Kabel hindurch zu führen. Montieren Sie die Kamera mit 4 Schrauben und gegebenenfalls Dübeln an die Wand. Auf der anderen Seite der Wand schließen Sie innen das Netzteil an und stecken es an einer Steckdose ein. Die Kamera funktioniert jetzt und ist betriebsbereit. Sie können Peripheriegeräte (z.B. einen Lautsprecher) an den passenden Anschlüssen anschließen.

TIPP: Wenn Sie glauben, dass das Loch in der Wand zu groß ist, können Sie zunächst eine kleine Box (nicht im Lieferumfang enthalten) an der Wand montieren, um die Kabel zu verstauen und anschließend die Kamera auf der Box montieren. Sie können die Box auch daneben installieren. Nun muss nur das Netzteilkabel durch das Loch angeordnet werden, wodurch ein kleineres Loch ermöglicht wird.

4 RESET.

Wenn ein Kontakt mit der Kamera nicht länger möglich ist und Sie nicht mehr bestimmen können, warum die IP-Adresse oder Portnummer nicht mehr übereinstimmt, können Sie die Kamera extern zurücksetzen, um die Werkseinstellungen wiederherzustellen.

Hierfür ist eine Reset-Taste am Kabel der Kamera angebracht. Halten Sie diese Taste nach dem Einschalten der Kamera für mindestens 10 Sekunden gedrückt. Die Kamera kann dann nur über den UTP-Netzwerkeingang erreicht werden. Verwenden Sie ein UTP-Kabel, um die Kamera mit Ihrem Router zu verbinden. Folgen Sie nun dem Registrierungsprozess, siehe 2.3.

5 TIPPS UND WARNHINWEISE

5.1 ALLGEMEIN

• Lesen Sie gründlich die Bedienungsanleitung und befolgen Sie alle Anweisungen.
• Stellen Sie den Adapter niemals in einem nassen oder feuchten Raum oder einer feuchten Umgebung auf.
• Sorgen Sie für eine ausreichende Wärmeableitung; decken Sie die Kamera-Einheit und/oder das (die) Netzteil(e) niemals ab und stellen Sie diese niemals in die Nähe einer Wärmequelle. Die Kamera und Adapter erwärmen sich bereits während des Betriebs.
• Verwenden Sie ausschließlich das (die) mitgelieferte(n) Netzteil(e); das Anschließen eines anderen Netzteils beschädigt die Elektronik.
• Stellen Sie sicher, dass die Netzteilkabel nicht beschädigt sind und dass niemand über diese Kabel stolpern oder fallen kann.
• Zerlegen Sie niemals die Kamera-Einheit und/oder das (die) Netzteil(e); damit ist ausschließlich qualifiziertes Personal autorisiert. Die Videoverbindung erfolgt über das öffentliche Internet und ist den aktuellen Standards entsprechend sicher, kann aber gehackt werden. Dafür sind wir in keiner Weise haftbar. Wir empfehlen eine sofortige Änderung des Passworts, vorzugsweise eine Kombination aus Buchstaben, Zahlen und Sonderzeichen.

5.2 INSTALLATION

• Verbinden oder trennen Sie das Netzteil, wenn der Stecker des Netzteils aus der Steckdose gezogen wurde.
• Kamera niemals bei Gewitter installieren.
• Unisolierte Kabel niemals berühren, es sei denn, die Kabel sind nicht mit einer Steckdose verbunden.

5.3 WARTUNG

• Reinigen Sie die Kamera nur mit einem feuchten Tuch; niemals chemische Reiniger verwenden. Vor jeder Reinigung müssen Sie das Netzteil von der Stromversorgung trennen.

5.4 FEHLER

• Falls die Kamera keine Bilder mehr zeigt, überprüfen Sie bitte Folgendes:
• die Kamera ist angeschlossen
• der richtige UID-Code wird benutzt
• das richtige Passwort wird benutzt
• die Kamera durch kurze Unterbrechung der Stromversorgung neu starten
• den Reset-Knopf für mindestens 10 Sekunden gedrückt halten, um die Kamera zurückzusetzen. Jetzt wird die Kamera neu gestartet. Wiederholen Sie die gesamte Einrichtung und Aktionen von vorne, weil alle Einstellungen auf Werkseinstellungen zurückgesetzt werden.
• Starten Sie Ihr Smartphone oder Tablet neu.
• Wenn es dunkel wird, schaltet die Kamera auf Nachtmodus um und schaltet die Infrarot-Leuchten ein. In bestimmten Umgebungslichtverhältnissen kann der Bildschirm anfangen zu blinken. Sie können dies beseitigen, indem Sie das Umgebungslicht verändern oder reduzieren. Wenn die IR-LED aktiviert sind, ist der Bildschirm schwarzweiß.
• Sollten Sie immer noch keine Bilder sehen, wenden Sie sich bitte an den Kundenservice von Alecto: www.alecto.nl.

5.5 BILDVERZÖGERUNG

• Wegen Kodierung und Dekodierung der Bilder wird das Signal etwas verzögert. Die Bildqualität hängt auch von Änderungen der Bandbreite über das Internet ab. Sie können eine niedrigere Auflösung einstellen. Die Kamera kann nach der Änderung bestimmter Einstellungen neu gestartet werden. In diesem Fall dauert es etwas (maximal 2 Minuten), bis das Bild zurückkehrt.

5.6 DATENNUTZUNG

• Wenn Sie ein mobiles Netzwerk nutzen, beachten Sie bitte, dass sich die Datennutzung beträchtlich erhöhen kann, wenn Sie ein Video ansehen. Wir empfehlen die Nutzung eines WLAN-Netzwerks.
• Auch der Akkuverbrauch Ihres Smartphones oder Tablets nimmt zu.

5.7 UMWELT UND ENTSORGUNG

Die Verpackung dieser Kamera kann im Altpapier entsorgt werden. Wir weisen Sie dennoch darauf hin, diese Verpackung aufzubewahren, um die Geräte für den Transport ausreichend schützen zu können. Falls die Kamera ausgetauscht werden muss, geben Sie sie Ihrem Händler zurück; er gewährleistet eine umweltfreundliche Entsorgung.

6 KONFORMITÄTSERKLÄRUNG

Die Alecto Kamera stimmt mit allen Anforderungen und sonstigen Vorschriften der Europäischen Richtlinie 2014/53/EU überein. Die Konformitätserklärung ist auf der Website http://DOC.hesdo.com/DVC-255IP-DOC.pdf einsehbar.

Frequenz: 2407-2475MHz

Maximale Leistung: < 20 dBm

7. TECHNISCHE DATEN DER KAMERA

Bildsensor 1/3" CMOS-Farbsensor

Displayauflösung 1280 x 960 Pixel

(1300K Pixel, das heißt, 1,3 Megapixel)

Linse 3,7 - 14,8 mm

Minimale Beleuchtung 0,5 Lux

Sichtwinkel 90 Grad

Bildkomprimierung H.264

Bildrate 30 fps (VGA), 30 fps (QVGA)

Auflösung 1280x960 (VGA), 640x368 (VGA), 320x208 (QVGA)

Spiegelbilder vertikal horizontal

Lichtfrequenz 50 Hz, 60 Hz, Außenbereich

Ethernet-Schnittstelle integriert 10/100 Mbps, Auto MDI/MDIX, RJ-45

Unterstütztes Protokoll TCP/IP, HTTP, DNS, DHCP, PPPoE, SMTP, FTP, SSL

TFTP, NTP, ARP/RARP, NFS, RTSP, RTP, RTCP

Funkstandard 128 Kbps ~ 4 Mbps

Frequenzbereich IEEE 802.11b/g/n

Sendeleistung 2412-2472 MHz

Datenrate 19.27 dBm EIRP

Funksicherheit 802.11b: 11Mbps (max), 802.11g: 54Mbps (max.), 802.11n: 150Mbps (max.)

Schwenk-/Neigungswinkel WEP & WPA WPA2 Verschlüsselung

Funkstandard Horizontal: 355° - Vertikal: 120°

Infrarot-Licht 36 IR-LEDs, Nachtsicht bis zu 18 m

TF/SD-Karte Intern 8 GB

Stromversorgung DC 12 V/2.0A (Netzteil)

Stromverbrauch: 7 Watt (Max.)

Betriebstemperatur 0°C ~ 55°C (14°F ~ 131°F)

Betriebsluftfeuchtigkeit 20% ~ 85% nicht kondensierend

Lagertemperatur -10°C ~ 60°C (14°F ~ 140°F)

Betriebsluftfeuchtigkeit 0% ~ 90% nicht kondensierend

Zertifizierung CE, FCC, RoHS

GARANTIE

Sie erhalten für die Alecto IP-Kamera eine Garantie von 24 Monaten ab Kaufdatum. Während dieses Zeitraums garantieren wir die kostenlose Reparatur von Schäden, die durch Material- und Verarbeitungsfehler verursacht werden. Alle Reparaturen unterliegen der abschließenden Bewertung des Importeurs.

VORGEHENSWEISE: Wenn Sie Schäden bemerken, schlagen Sie zunächst in der Bedienungsanleitung nach. Wenn Sie in der Anleitung keine zufriedenstellende Antwort finden, wenden Sie sich bitte an den Händler dieser Kamera über das Internet (www.alecto.nl) oder den Kundenservice von Alecto: www.alecto.nl.

DIE GARANTIE WIRD NULL UND NICHTIG: bei unsachgemäßer Verwendung, falschen Anschlüssen, auslaufenden und/oder falsch installierten Akkus, bei Verwendung nicht originaler Teile oder Zubehör, Unachtsamkeit und bei Schäden, die durch Feuchtigkeit, Feuer, Überflutung, Blitzschlag und Naturkatastrophen verursacht werden. Bei unautorisierten Änderungen und/oder Reparaturen von Dritten. Bei falschem Transport des Geräts ohne geeignete Verpackung und wenn diesem Gerät keine Garantiekarte und kein Kaufnachweis beiliegt.

Die Garantie deckt keine Anschlusskabel, Stecker und Akkus ab. Jegliche weitere Haftung hinsichtlich Folgeschäden ist ausgeschlossen.
