BEDIENUNGSANLEITUNG Mini Space Cyclonic MO3321 MOULINEX

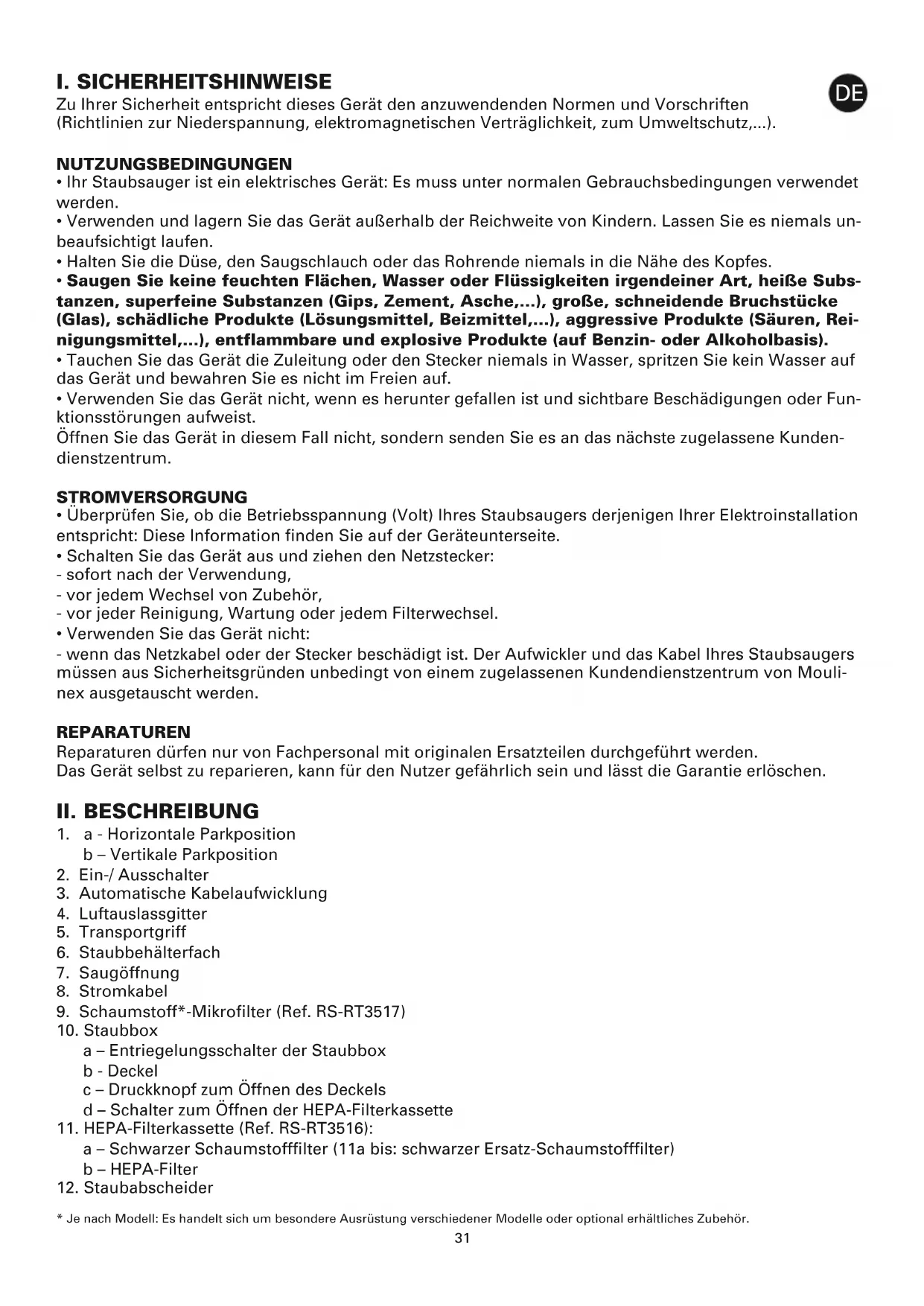

I. SICHERHEITSHINWEISE

Zu Ihrer Sicherheit entspricht dieses Gerät den anzuwendenden Normen und Vorschriften (Richtlinien zur Niederspannung, elektromagnetischen Verträglichkeit, zum Umweltschutz,...). NUTZUNGSBEDINGUNGEN

• Ihr Staubsauger ist ein elektrisches Gerät: Es muss unter normalen Gebrauchsbedingungen verwendet werden.

• Verwenden und lagern Sie das Gerät außerhalb der Reichweite von Kindern. Lassen Sie es niemals un- beaufsichtigt laufen.

• Halten Sie die Düse, den Saugschlauch oder das Rohrende niemals in die Nähe des Kopfes.

• Saugen Sie keine feuchten Flächen, Wasser oder Flüssigkeiten irgendeiner Art, heiße Subs- tanzen, superfeine Substanzen (Gips, Zement, Asche,…), große, schneidende Bruchstücke (Glas), schädliche Produkte (Lösungsmittel, Beizmittel,…), aggressive Produkte (Säuren, Rei- nigungsmittel,...), entflammbare und explosive Produkte (auf Benzin- oder Alkoholbasis).

• Tauchen Sie das Gerät die Zuleitung oder den Stecker niemals in Wasser, spritzen Sie kein Wasser auf das Gerät und bewahren Sie es nicht im Freien auf.

• Verwenden Sie das Gerät nicht, wenn es herunter gefallen ist und sichtbare Beschädigungen oder Fun- ktionsstörungen aufweist. Öffnen Sie das Gerät in diesem Fall nicht, sondern senden Sie es an das nächste zugelassene Kunden- dienstzentrum. STROMVERSORGUNG

• Überprüfen Sie, ob die Betriebsspannung (Volt) Ihres Staubsaugers derjenigen Ihrer Elektroinstallation entspricht: Diese Information finden Sie auf der Geräteunterseite.

• Schalten Sie das Gerät aus und ziehen den Netzstecker: - sofort nach der Verwendung, - vor jedem Wechsel von Zubehör, - vor jeder Reinigung, Wartung oder jedem Filterwechsel.

• Verwenden Sie das Gerät nicht: - wenn das Netzkabel oder der Stecker beschädigt ist. Der Aufwickler und das Kabel Ihres Staubsaugers müssen aus Sicherheitsgründen unbedingt von einem zugelassenen Kundendienstzentrum von Mouli- nex ausgetauscht werden. REPARATUREN Reparaturen dürfen nur von Fachpersonal mit originalen Ersatzteilen durchgeführt werden. Das Gerät selbst zu reparieren, kann für den Nutzer gefährlich sein und lässt die Garantie erlöschen.

2. Ein-/ Ausschalter

3. Automatische Kabelaufwicklung

6. Staubbehälterfach

a – Entriegelungsschalter der Staubbox b - Deckel c – Druckknopf zum Öffnen des Deckels d – Schalter zum Öffnen der HEPA-Filterkassette

• Je nach Modell: Es handelt sich um besondere Ausrüstung verschiedener Modelle oder optional erhältliches Zubehör.32

13. Halterung Staubabscheider

14. Verriegelung der Staubabscheider-Halterung

15. 3-in-1 Zubehör* (Ref. RS-RT3518):

a – Reinigungsbürste des Staubabscheiders b – HEPA-Filter-Reiniger + Entriegelungszubehör für die Staubabscheider-Halterung Standardzubehör:

16. Schlauch mit Griff und mechanischem Saugkraftregler

19. Düse für alle Bodenarten

22. In eine Bürste* verwandelbare Fugendüse

III. VOR DER ERSTEN NUTZUNG

• Packen Sie Ihr Gerät aus, bewahren Sie Ihren Garantieschein auf und lesen Sie die Gebrauchsanwei- sung vor der ersten Nutzung Ihres Geräts aufmerksam.

TIPPS UND VORSICHTSMASSNAHMEN

• Das Kabel muss vor der Verwendung komplett abgerollt werden.

• Klemmen Sie es nicht ein und führen Sie es nicht über scharfe Kanten.

• Sollten Sie ein Verlängerungskabel verwenden, müssen Sie gewährleisten, dass es sich in einem per- fekten Zustand befindet und für die Leistung Ihres Staubsaugers geeignet ist.

• Bewegen Sie den Staubsauger nicht durch Ziehen am Netzkabel. Das Gerät muss mit Hilfe seines Hand- griffs bewegt werden.

• Heben Sie das Gerät nicht am Netzkabel hoch.

• Schalten Sie das Gerät niemals durch Ziehen am Netzkabel HEPA.

• Lassen Sie den Staubsauger nie ohne Staubbox (10) oder HEPA-Filterkassette (11) laufen: Schwarzer Schaumstofffilter (11a) und HEPA-Filter (11b).

• Überprüfen Sie, ob der Schaumstoffmikrofilter (9) richtig eingesetzt ist.

• Verwenden Sie nur originale Filter von Moulinex.

• Verwenden Sie nur originale Zubehörteile von Moulinex.

• Wenn Sie Probleme haben, die Zubehörteile und Filter für diesen Staubsauger zu erhalten, kontaktieren Sie den autorisierten Kundendienst von Moulinex (siehe Daten auf der letzten Seite).

• Schalten Sie Ihren Staubsauger nach jeder Verwendung aus und ziehen Sie den Netzstecker.

• Schalten Sie Ihren Staubsauger vor der Wartung oder Reinigung stets aus und trennen Sie ihn vom Stromkreis.

• Dieses Gerät ist nicht dafür vorgesehen, von Personen (oder auch Kindern) mit verringerten körperlichen, sensorischen oder mentalen Fähigkeiten oder Personen, die keine entspre- chende Erfahrung oder Kenntnisse besitzen, verwendet zu werden, außer, wenn sie von einer für ihre Sicherheit verantwortlichen Person überwacht werden oder zuvor hinsichtlich der Nutzung des Geräts eingewiesen wurden.

• Kinder müssen überwacht werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen Saugen Sie keine Personen oder Tiere ab.

• Stecken Sie den Schlauch (16) in die Saugöffnung (7) und drehen Sie ihn, bis er einrastet – Fig. 1.

• Um ihn zu entfernen, drehen Sie ihn in die entgegengesetzte Richtung und ziehen Sie ihn ab – Fig. 2.

• Wenn Ihr Staubsauger ein Teleskopsaugrohr* (17) besitzt: Drücken Sie den Verstellknopf nach vorne, ziehen Sie das Rohr bis zur gewünschten Länge heraus und lassen Sie den Knopf wieder los, um es zu verriegeln – Fig. 3. Bei einem Gerät ohne Teleskopsaugrohr stecken Sie die beiden Rohre* (18) zusam- men und drehen Sie sie dabei leicht - Fig. 4.

• Je nach Modell: Es handelt sich um besondere Ausrüstung verschiedener Modelle oder optional erhältliches Zubehör.33

• Stecken Sie das passende Zubehör ins Rohrende: - Bei Teppichen und Teppichböden: Verwenden Sie die Düse (19) mit eingefahrener Bürste – Fig. 5. - Bei Parkettböden und glatten Böden: Verwenden Sie die Düse (19) mit ausgefahrener Bürste – Fig. 5. oder verwenden Sie direkt die Parkettdüse* (20). - Bei Winkeln und schwer zugänglichen Stellen: Verwenden Sie die Bürste* verwandelbare Fugendüse (22) als Flachdüse. - Bei Möbeln: Verwenden Sie die Bürste der Fugendüse* (22) oder die Polsterdüse* (21). Achtung! Vor dem Auswechseln der Zubehörteile muss Ihr Staubsauger stets ausgeschaltet und der Netzstecker gezogen sein. AN DEN STROMKREIS ANSCHLIESSEN UND EINSCHALTEN DES GERÄTS

• Rollen Sie das Kabel komplett ab, stecken Sie den Stecker des Staubsaugers in eine Steckdose - Fig. 6 und drücken Sie auf den Ein-/ Ausschalter (2) - Fig. 7.

• Stellen Sie mit dem mechanischen Saugkraftregler am Griff die Saugkraft ein: Öffnen Sie den Regler des Regelschiebers, um die Saugkraft manuell zu verringern, z.B. auf empfindlichen Oberflächen… - Fig. 8.

AUFBEWAHRUNG UND TRANSPORT DES GERÄTS

• Schalten Sie Ihren Staubsauger nach der Nutzung aus, indem Sie auf den Ein-/ Ausschalter (2) drücken, und ziehen Sie den Netzstecker - Fig. 9. Drücken Sie auf den Schalter des Kabelaufwicklers (3), um das Kabel zu verstauen - Fig. 10.

• Platzieren Sie die Düse (19) in der senkrechten Position in der Parkposition an der Unterseite des Geräts (1b) – Fig. 11.

• Platzieren Sie die Düse (19) in der waagrechten Position in in der Parkposition an der Rückseite des Ge- räts (1a) – Fig. 12.

• Transportieren Sie den Staubsauger mit Hilfe des Transportgriffs (5).

V. REINIGUNG UND WARTUNG

Wichtig: Schalten Sie Ihren Staubsauger vor der Wartung oder Reinigung stets aus und ziehen Sie den Netzstecker. Achtung: Reinigen Sie die Staubbox stets über einer Auffangschale wie zum Beispiel einem Mülleimer. ENTFERNEN DER STAUBBOX (10)

• Entfernen Sie den Schlauch (16) aus der Saugöffnung (7) – Fig. 2.

• Entfernen Sie die Staubbox (10) aus ihrem Fach (6): Drücken Sie auf den Verriegelungsclip (10a) der Box – Fig. 13. Entnehmen Sie dann die Box – Fig. 14.

1. LEEREN DER STAUBBOX

Wichtig: Leeren Sie die Staubbox (10) nach jeder Verwendung.

• Entfernen Sie den Deckel (10b).

• Drücken Sie auf den Öffnungsknopf (10c) – Fig. 15. Entfernen Sie dann den Deckel – Fig. 16.

• Leeren Sie die Box über einem Mülleimer – Fig. 17.

• Vergewissern Sie sich, dass kein Staub mehr in der Box ist.

• Setzen Sie den Deckel (10b) wieder darauf: Platzieren Sie die Zapfen in den Kerben - Fig. 18. Schließen Sie dann den Deckel - Fig. 19.

• Setzen Sie die Box wieder in ihr Fach (6) - Fig. 20. REINIGEN DES SCHWARZEN SCHAUMSTOFFFILTERS (11a) Wichtig! Um die Leistung Ihres Staubsaugers zu optimieren, müssen Sie den Schaumstoff (11a) nach jedem Leeren der Staubbox (10) waschen.

• Ziehen Sie gleichzeitig an den Öffnungsclips der HEPA-Filterkassette (10d) – Fig. 21.

• Trennen Sie den schwarzen Schaumstofffilter (11a) vom HEPA-Filter (11b) – Fig. 22.

• Waschen Sie den schwarzen Schaumstofffilter (11a) unter dem Wasserhahn mit klarem Wasser, wrin- gen Sie ihn wie einen Schwamm aus und lassen Sie ihn 12 Std. trocknen – Fig. 23. DE34

• Bauen Sie die HEPA-Filterkassette zusammen, wenn der Schaumstofffilter getrockne ist: Schwarzer Schaumstofffilter (11a) und HEPA-Filter (11B) unter der Staubbox (10) – Fig. 24. Setzen Sie den Deckel wieder auf – Fig. 19. Setzen Sie dann die Staubbox wieder in ihr Fach (6) – Fig. 20. Achtung! Der schwarze Schaumstofffilter (11a) darf erst wieder eingesetzt werden, wenn er komplett trocken ist. Sie können Ihren Staubsauger verwenden, während der schwarze Schaumstofffilter (11a) trocknet, wenn Sie den schwarzen Ersatz-Schaumstofffilter (11a bis) verwenden.

3. REINIGEN DER STAUBBOX (10) UND DES LUFT-/STAUBABSCHEIDERS (12)

Wichtig: Reinigen Sie die Staubbox (10) und den Staubabscheider (12) jeden Monat.

• Entfernen Sie den Deckel (10b) mit Hilfe des Öffnungsknopfes (10c) – Fig. 15-16.

• Leeren Sie die Staubbox über einem Mülleimer – Fig. 17.

• Entfernen Sie die HEPA-Filterkassette (11), indem Sie gleichzeitig an den Öffnungsschaltern (10d) an den Enden der Staubbox ziehen – Fig. 21.

• Entfernen Sie die HEPA-Filterkassette (11) – Fig. 22.

• Drehen Sie die Box um und platzieren Sie das Zubehör* (15b) im Verriegelungsschlitz der Staubabscheider-Halte- rung (14) - Fig. 25).

• Öffnen Sie sie und beachten Sie dabei die Entriegelungsrichtung ( ) – Fig. 26.

• Entfernen Sie die Halterung des Staubabscheiders (13) – Fig. 27.

• Lösen Sie sie, entfernen Sie dann den Staubabscheider (12) und beachten Sie dabei die Entriegelungsrichtung ( ) – Fig. 28.

• Halten Sie dann die Staubbox (10), die Staubabscheider-Halterung (13) und den Staubabscheider (12) unter klares Wasser oder Seifenwasser - Fig. 29.

• Trocknen Sie sie mit einem weichen Tuch ab – Fig. 30.

• Setzen Sie den Staubabscheider (12) auf die Staubabscheider-Halterung (13), wenn sie trocken sind, und achten Sie dabei auf die Verriegelungsrichtung ( ) – Fig. 31.

• Setzen Sie sie wieder in die Staubbox (10) - Fig. 32.

• Platzieren Sie das Zubehör* (15b) im Verriegelungsschlitz der Staubabscheider-Halterung (14) - Fig. 25.

• Schließen Sie sie und beachten Sie dabei die Verriegelungsrichtung ( ) – Fig. 33.

• Klipsen Sie die HEPA-Filterkassette (11) (schwarzer Schaumstofffilter (11a) + HEPA-Filter (11b)) in die Box – Fig. 24.

• Setzen Sie den Deckel (10b) wieder darauf - Fig. 18-19. Setzen Sie die Staubbox (10) wieder in ihr Fach (6) – Fig. 20.

4. REINIGEN DES HEPA-FILTERS (11b)

Die Luft, die wir atmen, enthält Partikel, die Allergien verursachen können: Milbenlarven und Milbenkot, Schimmelpilze, Pollen, Rauch und Tierrückstände (Haare, Haut, Speichel, Urin). Besonders feine Partikel dringen tief in den Staubsauger ein, wo sie einen Brand verursachen oder die Saugfunktion insgesamt beeinträchtigen können. Der HEPA-Filter (High Efficiency Particulate Air Filter), das hocheffizienter Filter für Staubpartikel, saube- rer und damit gesünder, feinste Partikel aus der Umgebungsluft zu filtern. Dank des HEPA-Filters ist die in den Raum abgegebene Luft sauberer und damit gesünder als die angesaugte Luft. Wichtig! Reinigen Sie die Filterkassette (11): Schwarzer Schaumstofffilter (11a) und HEPA-Filter (11b) jeden Monat.

• Entfernen Sie den Schlauch (16) aus der Saugöffnung (7) – Fig. 2.

• Entfernen Sie die Staubbox (10) mit Hilfe des Entriegelungsclips der Box (10a) aus ihrem Fach (6) – Fig. 13-14.

• Ziehen Sie gleichzeitig an den Öffnungsclips der HEPA-Filterkassette (10d) – Fig. 21.

• Trennen Sie den schwarzen Schaumstofffilter (11a) vom HEPA-Filter (11b) – Fig. 22.

• Drehen Sie den HEPA-Filter (11b) um und klopfen Sie ihn über einer Auffangschale aus – Fig. 34.

• Reinigen Sie dann den Filter mit dem Zubehör* (15b) unter warmen Wasser ab, lassen Sie den HEPA- Filter dann 24 Std. trocknen – Fig. 35.

• Je nach Modell: Es handelt sich um besondere Ausrüstung verschiedener Modelle oder optional erhältliches Zubehör.35

• Bauen Sie die HEPA-Filterkassette zusammen, wenn er vollständig trocken ist: Schwarzer Schaumstofffilter (11a) und HEPA-Filter (11b) unter der Staubbox (10) – Fig. 24. Setzen Sie dann die Staubbox wieder in ihr Fach (6) – Fig. 20.

• Vergewissern Sie sich, dass der HEPA-Filter (11b) komplett trocken ist, bevor Sie ihn wieder in das Gerät setzen. Achtung! Vergewissern Sie sich, dass das gesamte Filtersystem richtig eingesetzt ist, bevor Sie das Gerät einschalten.

5. ERSETZEN DES FILTERSYSTEMS

• Entfernen Sie den Schlauch (16) aus der Ansaugöffnung (7) – Fig. 2.

• Entfernen Sie die Staubbox (10) mit Hilfe des Entrieglungsschalter der Box (10a) aus ihrem Fach (6) – Fig. 13-14. 5.1. HEPA-FILTERKASSETTE (11) (Ref. RS-RT3516)

• Ziehen Sie gleichzeitig an den Öffnungsclips der HEPA-Filterkassette (10d) – Fig. 21.

• Trennen Sie den schwarzen Schaumstofffilter (11a) vom HEPA-Filter (11b) – Fig. 22.

• Wenn die HEPA-Filterkassette (11) (schwarzer Schaumstofffilter (11a) und HEPA-Filter (11b)) beschädigt ist, entsorgen Sie sie – Fig. 36. Ersetzen Sie sie durch eine neue HEPA-Filterkassette.

• Bauen Sie die HEPA-Filterkassette (11) zusammen: Schwarzer Schaumstofffilter (11a) und HEPA-Filter (11b) unter der Staubbox (10) – Fig. 24. Setzen Sie dann die Staubbox wieder in ihr Fach (6) – Fig. 20. 5.2. SCHAUMSTOFFMIKROFILTER (9) (Ref. RS-RT3517)

• Entfernen Sie den Schaumstoffmikrofilter* (9) – Fig. 37.

• Werfen Sie den Schaumstoffmikrofilter* (9) in einen Mülleimer - Fig. 38.

• Setzen Sie einen neuen Schaumstoffmikrofilter* (9) in das hierfür vorgesehene Fach - Fig. 39.

• Vergewissern Sie sich, dass der Schaumstoffmikrofilter* (9) richtig eingesetzt ist, bevor Sie die Staub- box wieder einsetzen (10).

REINIGUNG DES STAUBSAUGERS

• Wischen Sie den Gerätekörper und die Zubehörteile mit einem feuchten, weichen Tuch ab, trocknen Sie sie dann.

• Wischen Sie den Deckel mit einem trockenen Tuch ab – Fig. 40.

• Verwenden Sie keine aggressiven oder scheuernden Reinigungsprodukte.

VI. BEI FUNKTIONSSTÖRUNGEN

Wichtig: Sobald Ihr Staubsauger nicht vorschriftsmäßig funktioniert und einer Überprüfung unterzogen werden muss, ist er mit Hilfe des Ein-/ Ausschalter auszuschalten. WENN IHR STAUBSAUGER SICH NICHT EINSCHALTEN LÄSST

• Das Gerät erhält keinen Strom: Überprüfen Sie, ob das Gerät korrekt angeschlossen und eingeschaltet ist.

WENN IHR STAUBSAUGER NICHT SAUGT

• Ein Zubehörteil oder das Rohr ist verstopft: Entfernen Sie die Verstopfung im Zubehörteil oder Rohr.

• Überprüfen Sie, ob die Staubbox (10) richtig platziert ist.

• Überprüfen Sie, ob der Deckel richtig geschlossen ist. WENN IHR STAUBSAUGER WENIGER GUT SAUGT, LÄRM MACHT, PFEIFT

• Ein Zubehörteil oder das Rohr ist teilweise verstopft: Entfernen Sie die Verstopfung im Zubehörteil oder Rohr.

• Die Staubbox ist voll: Leeren Sie sie (siehe Kapitel REINIGUNG UND WARTUNG).

• Der Filter ist verstopft: Reinigen Sie die HEPA-Filterkassette (11) (siehe Kapitel REINIGUNG UND WARTUNG). Wenn das Problem weiter besteht, wechseln Sie das Filtersystem (siehe Kapitel REINIGUNG UND WARTUNG).

• Der mechanische Saugkraftregler am Griff ist offen: Schließen Sie den mechanischen Saugkraftregler.

• Überprüfen Sie, ob die Staubbox (10) richtig im Staubbehälterfach platziert ist (6).

• Je nach Modell: Es handelt sich um besondere Ausrüstung verschiedener Modelle oder optional erhältliches Zubehör.36 WENN DIE DÜSE SCHWER ZU BEWEGEN IST

• Öffnen Sie den Regelschieber des Griffs, so verringern Sie die Saugkraft.

• Überprüfen Sie, ob die Einstellung der Bodendüse (19) (Bürste eingefahren/ausgefahren) der Düse für alle Bodenarten (19) wirklich für die zu zu reinigende Fläche geeignet ist. WENN DAS KABEL NICHT VOLLSTÄNDIG EINGEZOGEN WIRD

• Das Kabel wird beim Einziehen langsamer: Ziehen Sie das Kabel nochmals heraus und drücken Sie auf den Schalter des Kabelaufwicklers. Wenn ein Problem weiterhin besteht, senden Sie Ihren Staubsauger an das nächste autorisierte Kunden- dienstzentrum von Moulinex. GARANTIE

• Dieses Gerät ist nur für private Haushaltszwecke bestimmt; bei unsachgemäßer, nicht der Gebrauchs- anweisung entsprechender Verwendung kann Moulinex nicht haftbar gemacht werden und die Garantie verfällt.

• Lesen Sie die Bedienungsanleitung vor der ersten Verwendung Ihres Geräts aufmerksam: Eine nicht der Gebrauchsanweisung entsprechende Verwendung befreit Moulinex von jeder Haftung.

Gemäß der geltenden Gesetzgebung muss jedes Gerät, das nicht mehr in Gebrauch ist, definitiv ge- brauchsunfähig gemacht werden: Ziehen Sie das Netzkabel aus der Steckdose und schneiden Sie es ab, bevor Sie das Gerät wegwerfen. Denken sie an den Schutz der Umwelt! Ihr Gerät enthält zahlreiche wieder verwertbare oder recycelbare Materialien. Geben Sie es deshalb bitte bei einer Sammelstelle Ihrer Stadt oder Gemeinde ab, damit es wiederverwertet wird.

• Je nach Modell: Es handelt sich um besondere Ausrüstung verschiedener Modelle oder optional erhältliches Zubehör. ZUBEHÖRTEILE* Polsterdüse In eine Bürste verwandelbare Fugendüse Parkettdüse Mini-Turbobürste Turbobürste NUTZUNG Zum Reinigen von Möbeln. Für Winkel und schwer zu- gängliche Stellen. Für empfindliche Böden. Zum Tiefenreinigen vom Mö- belstoffen. Zum Entfernen von Fäden und Tierhaaren aus Teppi- chen und Teppichböden.

MONTAGE DES ZUBEHÖRS

Stecken Sie die Polsterdüse auf das Rohrende. Stecken Sie die in eine Bürste ver- wandelbare Fugendüse auf das Ende des Griffs oder des Rohrs. Stecken Sie die Parkettdüse auf das Rohrende. Stecken Sie die Mini-Turbobürste auf das Rohrende. Stecken Sie die Turbobürste auf das Rohrende. KAUFORT Autorisierte Kundendienstzentren von Moulinex (siehe beiliegende Liste) Autorisierte Kundendienstzentren von Moulinex (siehe beiliegende Liste) Autorisierte Kundendienstzentren von Moulinex (siehe beiliegende Liste) Autorisierte Kundendienstzentren von Moulinex (siehe beiliegende Liste) Autorisierte Kundendienstzentren von Moulinex (siehe beiliegende Liste)37
