BEDIENUNGSANLEITUNG VCGX30 ONKYO

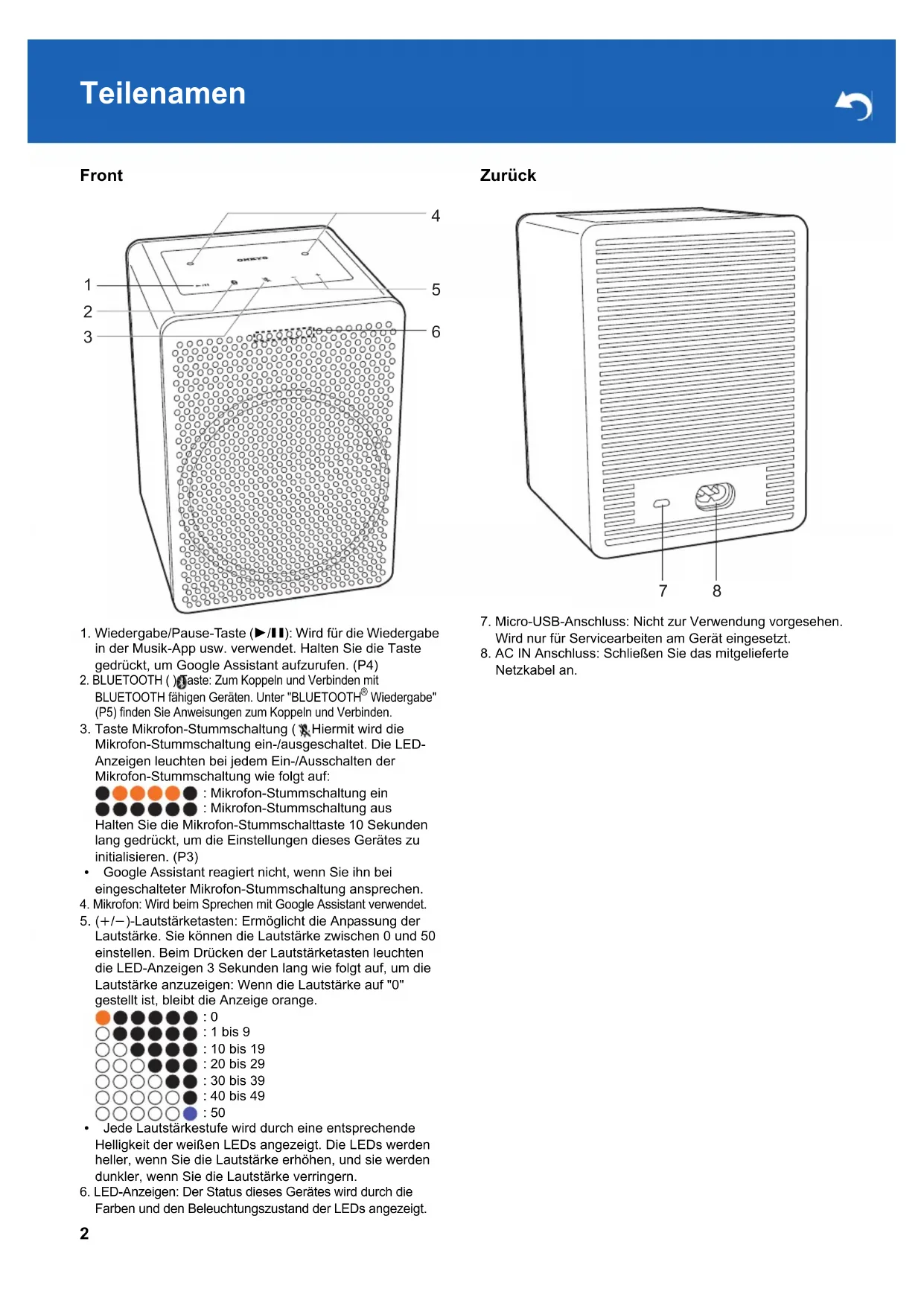

VC-GX30 Instruction Manual Mode d’emploi Bedienungsanleitung 取扱説明書2 Teilenamen Front

1. Wiedergabe/Pause-Taste (1/;): Wird für die Wiedergabe

in der Musik-App usw. verwendet. Halten Sie die Taste gedrückt, um Google Assistant aufzurufen. (P4)

2. BLUETOOTH ( )-Taste: Zum Koppeln und Verbinden mit

BLUETOOTH fähigen Geräten. Unter "BLUETOOTH

Wiedergabe" (P5) finden Sie Anweisungen zum Koppeln und Verbinden.

3. Taste Mikrofon-Stummschaltung ( ): Hiermit wird die

Mikrofon-Stummschaltung ein-/ausgeschaltet. Die LED- Anzeigen leuchten bei jedem Ein-/Ausschalten der Mikrofon-Stummschaltung wie folgt auf: : Mikrofon-Stummschaltung ein : Mikrofon-Stummschaltung aus Halten Sie die Mikrofon-Stummschalttaste 10 Sekunden lang gedrückt, um die Einstellungen dieses Gerätes zu initialisieren. (P3) 0 Google Assistant reagiert nicht, wenn Sie ihn bei eingeschalteter Mikrofon-Stummschaltung ansprechen.

4. Mikrofon: Wird beim Sprechen mit Google Assistant verwendet.

5. (i/j)-Lautstärketasten: Ermöglicht die Anpassung der

Lautstärke. Sie können die Lautstärke zwischen 0 und 50 einstellen. Beim Drücken der Lautstärketasten leuchten die LED-Anzeigen 3 Sekunden lang wie folgt auf, um die Lautstärke anzuzeigen: Wenn die Lautstärke auf "0" gestellt ist, bleibt die Anzeige orange. : 0 : 1 bis 9 : 10 bis 19 : 20 bis 29 : 30 bis 39 : 40 bis 49 : 50 0 Jede Lautstärkestufe wird durch eine entsprechende Helligkeit der weißen LEDs angezeigt. Die LEDs werden heller, wenn Sie die Lautstärke erhöhen, und sie werden dunkler, wenn Sie die Lautstärke verringern.

6. LED-Anzeigen: Der Status dieses Gerätes wird durch die

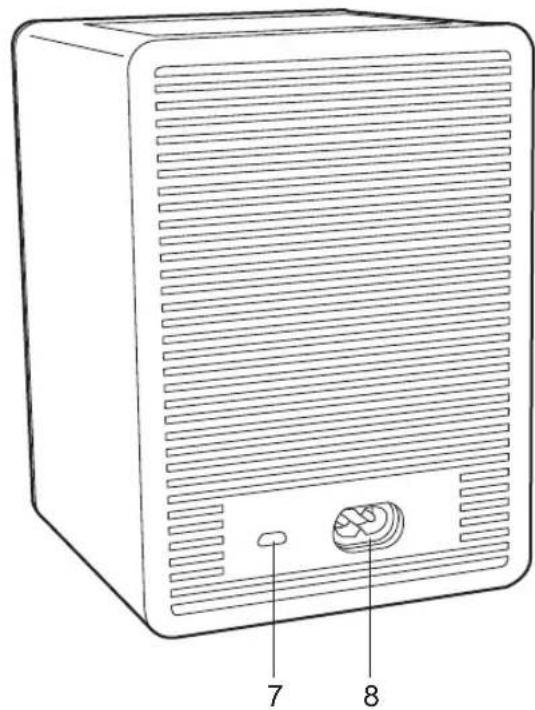

Farben und den Beleuchtungszustand der LEDs angezeigt. Zurück

7. Micro-USB-Anschluss: Nicht zur Verwendung vorgesehen.

Wird nur für Servicearbeiten am Gerät eingesetzt.

8. AC IN Anschluss: Schließen Sie das mitgelieferte

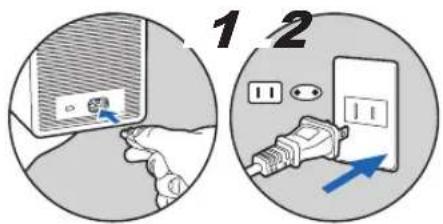

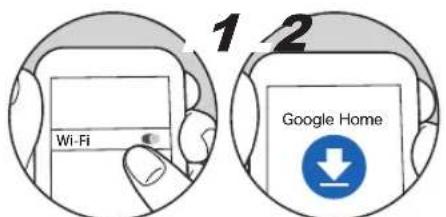

Verbindung und Ersteinrichtung Netzkabelanschluss Diesem Gerät liegt ein abtrennbares Netzkabel bei. Verbinden Sie das Netzkabel mit AC IN an diesem Gerät und anschließend mit der Steckdose. Trennen Sie immer zuerst die Verbindung zur Steckdose, wenn Sie das Netzkabel abziehen. Google Home-App herunterladen Verwenden Sie die Google Home-App, um das Gerät einzurichten und zu bedienen. Laden Sie die Google Home- App aus Google Play oder dem App Store auf Ihr Smartphone oder Tablet herunter. 0 Die Google Home-App kann auf folgenden Betriebssystemen verwendet werden: (Stand: September 2017) Android

: Android 4.2 oder höher iOS: iOS 8.0 oder höher (unterstützt auf iPhone

Um das Gerät einrichten und bedienen zu können, muss das Smartphone bzw. Tablet mit demselben Netzwerk verbunden sein wie dieses Gerät. Überprüfen Sie im Vorfeld die Netzwerkverbindung. Initial Setup Führen Sie den folgenden Schritten aus, wenn das Gerät eingeschaltet ist.

1. Starten Sie die Google Home-App.

Wenn Sie mit "ACCEPT" die Nutzungsbedingungen und die Datenschutzerklärung akzeptieren, wird die Netzwerkverbindung zwischen diesem Gerät und dem Smartphone hergestellt. Folgen Sie den Anweisungen auf dem Bildschirm, um die Ersteinrichtung des Geräts vorzunehmen.

2. Sobald die Ersteinrichtung abgeschlossen ist, können Sie

ein Tutorial auswählen, mit dem Sie die Verwendung von Google Assistant üben können. Informationen zu Google Assistant finden Sie unter "Dein Google Assistant" (P4). Initialisieren Initialisieren Sie die Einstellungen des Gerätes, um die Einstellungen auf den Auslieferungsstatus zurückzusetzen. Halten Sie die Mikrofon-Stummschalttaste 10 Sekunden lang gedrückt, um dieses Gerät zu initialisieren. Beim Start des Initialisierungsvorgangs blinken die LED-Anzeigen wie folgt: Die Initialisierung dauert ca. 20 Sekunden. Nach Abschluss der Initialisierung erlöschen die LED-Anzeigen, und die Einstellungen sind auf die Standardwerte zurückgesetzt.

Google Home4 Dein Google Assistant Um Google Assistant zu aktivieren, können Sie "OK Google" sagen, während Sie am Gerät stehen, oder Sie können die Wiedergabe/Pause-Taste drücken. Die LED-Anzeigen blinken weiß, wenn Google Assistant aktiviert wurde und bereit ist, auf Ihre Fragen zu antworten. Während die LED-Anzeigen weiß blinken, können Sie mit dem Gerät sprechen. Wenn eine Frage erkannt wird, leuchten die LED-Anzeigen wie folgt: Nach einer Weile wird die Frage beantwortet. Während der Beantwortung der Frage blinken die LED-Anzeigen weiß. 0 Die LED-Anzeigen leuchten orange, wenn das Mikrofon stummgeschaltet ist. In diesem Fall antwortet Google Assistant auch dann nicht, wenn Sie ihn ansprechen. Anfrage an Google Assistant Wie geht es dir? Stop Lauter Lautstärke auf 6 stellen Was kannst du tun? Spiele Musik Spiel Musik zum Tanzen auf YouTube Pause Chanson suivante Timer auf 15 Minuten stellen Wie vielen Litern entspricht eine Tasse? Wann ist morgen mein erster Termin? Weck mich morgen früh um 6 Uhr Was steht heute an? Wie wird das Wetter heute? Was sind die neusten Nachrichten? Was heißt "Hallo" auf Italienisch? Wie viel Kalorien hat ein Apfel? Wie macht die Kuh? Wer ist der Präsident von Mexiko? Wo ist die nächste Apotheke? Wann macht sie zu? Sag mir die Telefonnummer Spiel Musik auf dem AV-Receiver Pausier den Lautsprecher im Wohnzimmer Spiel das Video mit dem niesenden Panda auf dem Fernseher ab Stell das Thermostat auf 22 Grad ein Schalte das Licht im Wohnzimmer an Dimm das Licht in der Küche Schalte das Licht im Schlafzimmer aus5

Wiedergabe Pairing Es ist ein Pairing erforderlich, wenn die BLUETOOTH fähigen Geräte erstmals angeschlossen werden. Führen Sie die folgenden Schritte aus, wenn das Gerät eingeschaltet ist.

1. Halten Sie die Taste BLUETOOTH an diesem Gerät

3 Sekunden lang gedrückt. Beim Start des Kopplungsvorgangs blinken die LED- Anzeigen wie folgt:

2. Aktivieren Sie die BLUETOOTH Funktion beim

BLUETOOTH fähigen Gerät und wählen Sie dieses Gerät aus der angezeigten Liste aus. Dieses Gerät wird als "VC- GX30XXXX" angezeigt.

3. Die rechte LED-Anzeige leuchtet blau auf, wenn die

Kopplung abgeschlossen ist. Wenn die rechte LED-Anzeige nicht leuchtet, ist beim Kopplungsvorgang ein Fehler aufgetreten. Wiederholen Sie in diesem Fall den Vorgang ab Schritt 1. 0 Führen Sie die Schritte 1 bis 3 aus, um ein anderes BLUETOOTH fähiges Gerät zu verbinden. 0 Der Empfangsbereich beträgt etwa 10 m. Beachten Sie, dass nicht mit jedem BLUETOOTH fähigen Gerät eine Verbindung garantiert werden kann. Wiedergabe Führen Sie den folgenden Schritten aus, wenn das Gerät eingeschaltet ist.

1. Führen Sie das Verbindungsverfahren am Gerät aus, das

über BLUETOOTH verfügt. 0 Sie können auch die BLUETOOTH Taste an diesem Gerät drücken, um eine Verbindung mit dem BLUETOOTH Gerät herzustellen, mit dem zuletzt eine Verbindung hergestellt wurde. Beachten Sie, dass diese Funktion bei einigen BLUETOOTH fähigen Geräten möglicherweise nicht verfügbar ist.

2. Geben Sie die Musikdateien wieder. Erhöhen Sie die

Lautstärke des BLUETOOTH fähigen Geräts auf den gewünschten Pegel. 0 Aufgrund der Eigenschaften der BLUETOOTH Funktechnologie ist es möglich, dass die Audiosignale von diesem Gerät im Vergleich zum BLUETOOTH fähigen Gerät leicht verzögert wiedergegeben werden. VC-GX30XXXX6 Technische Daten ∫ Analoger Audioausgang RMS-Ausgangsleistung 40 W (4 Ohm bei 1 kHz THD 10%), 10 W (8 Ohm bei 10 kHz THD 10%) ∫ Netzwerkteil WLAN IEEE802.11 a/b/g/n/ac Standard 5 GHz/2,4 GHz-Band EU: 1-13-Kanal, 36-48-Kanal, 52-64-Kanal, 100-140-Kanal Japan: 1-14-Kanal, 36-48-Kanal, 52-64-Kanal, 100-140-Kanal USA: 1-11-Kanal, 36-48-Kanal, 52-64-Kanal, 100-140-Kanal, 149-165-Kanal ∫ Bluetooth Abschnitt Datenübertragungssystem BLUETOOTH Spezifikation Version 4.2 Frequenzband 2,4 GHz (2,402 GHz–2,480 GHz) Modulationsverfahren FHSS (Freq Hopping Spread Spectrum) Kompatible Bluetooth Profile A2DP: 1.31 AVRCP: 1.6 Unterstützte Codecs SBC AAC Übertragungsbereich (A2DP) 20 Hz - 20 kHz (Abtastfrequenz 44,1/48 kHz) Maximale Übertragungsreichweite Sichtlinie ca. 10 m*

• Die tatsächliche Reichweite variiert in Abhängigkeit von Faktoren wie Hindernissen zwischen den Geräten, Magnetfeldern um Mikrowellenherde, statischer Elektrizität, Funktelefonen, Empfangsempfindlichkeit, Antennenleistung, Betriebssystem, Softwareanwendung usw. ∫ Allgemeine Daten Stromversorgung AC 100 - 240 V, 50 / 60 Hz Stromverbrauch 26 W VC-GX30 entspricht der Verordnung (EG) Nr. 1275/2008 als Netzwerkgerät mit hoher Netzwerkverfügbarkeit (HiNA- Geräte und Geräte mit HiNA-Funktionen). Stromverbrauch Im Standby-Modus: N/A Im Netzwerk-Standby-Modus: N/A Betriebs-Standby*: 2,7 W

• Betriebs-Standby: VC-GX30 ist mit einem Funknetzwerk verbunden, es werden jedoch keine Audiofunktionen aktiv verwendet. Lautsprechertyp geschlossenes Gehäuse Lautsprecherkonfiguration Hochtöner: 20 mm a 1 Soft Dome Woofer: 80 mm a 1 Konus Abmessungen (B a H a T) 120 mm a 168 mm a 128 mm 4-5/7" a 6-3/5" a 5" Gewicht 1,8 kg (4,0 lbs.) ∫ Zubehör Wechselstromnetzkabel (1) Quick Start Guide (1) Dein Google Assistant (Modelle für Europa) (3) Dein Google Assistant (Modelle für Nordamerika) (2)

• Bei diesem Dokument handelt es sich um eine Online- Bedienungsanleitung. Die Bedienungsanleitung wird nicht als Zubehör mitgeliefert. Änderungen der technischen Daten und des Erscheinungsbildes ohne Ankündigung vorbehalten. Wir übernehmen keinerlei Haftung für Schäden, die beim Anschließen von Drittanbietergeräten entstehen.7

Lizenzen und Warenzeichen The BLUETOOTH
