BEDIENUNGSANLEITUNG BTEva MIDLAND

• INHALT Midland BTCity/BTEva p. 2
• Akku laden p. 3
• Beschreibung der Einheit und Montagehalterung p. 3

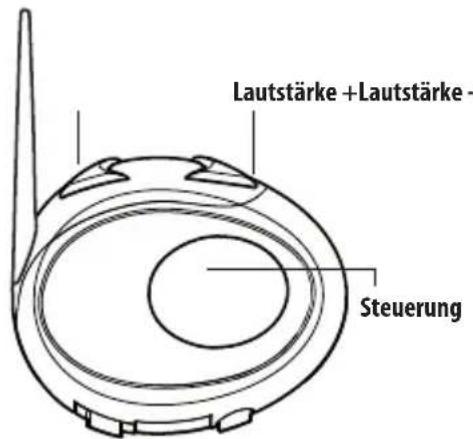

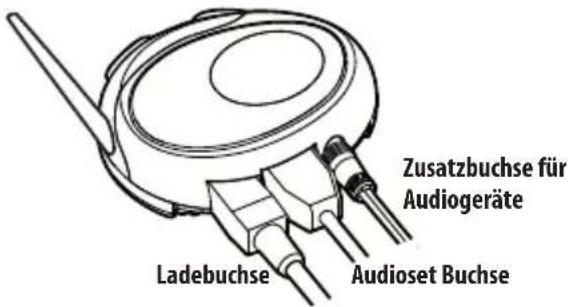

• Beschreibung der BTCity/BTEva p. 3
• Beschreibung Audioset p. 3

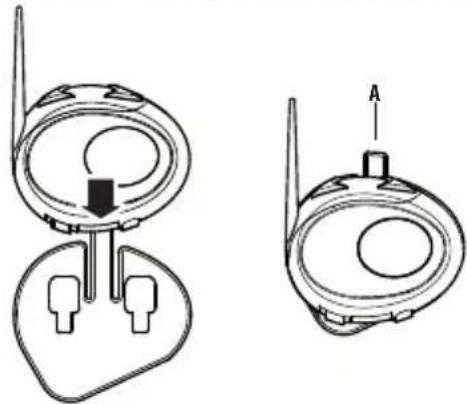

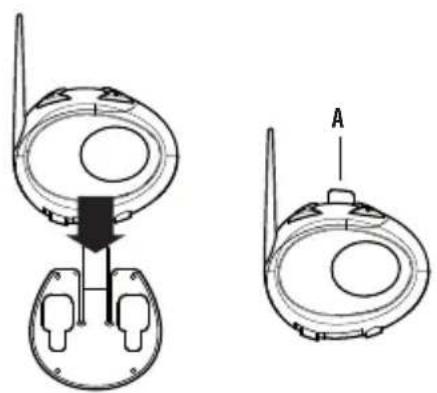

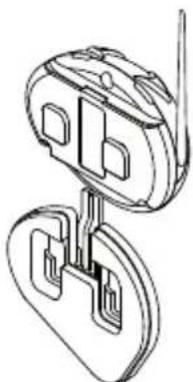

• Beschreibung der Montagehalterung p. 4
• Midland BTCity/BTEva ein- und ausschalten p. 5
• Lautstärke einstellen p. 5
• Pairing (Verbinden) mit Bluetooth-Geräten p. 5
• Ausstattungsmerkmale der Bluetooth-Geräte p. 5
• Telefonfunktion p. 5
• MP3-Player-Funktion des Handys p. 6
• Gerät mit GPS-Navigationsgerät verbinden p. 6
• Gegensprechfunktionen nutzen p. 7
• Alle verbundenen Geräte zurücksetzen p. 8
• Kabel-Audioeingang p. 8
• iPod/MP3-Player p. 8
• Funkgerät p. 8
• Besondere Kongurationen p. 9
• Einstellen/Sperren der VOX-Funktion (Gegensprechen und Handy) p. 9
• Verkabelte Verbindung „immer an“ p. 9
• Gegensprechen und GPS p. 9
• Empfehlungen für besondere Anwendungen p. 10
• PMR446 Funkgerät p. 10
• BTSki Audiokit (optional) p. 10
• Benutzung auf eigene Gefahr p. 12
• Gewährleistung p. 12
• LICHT- UND SOUNDSIGNALE p. 14

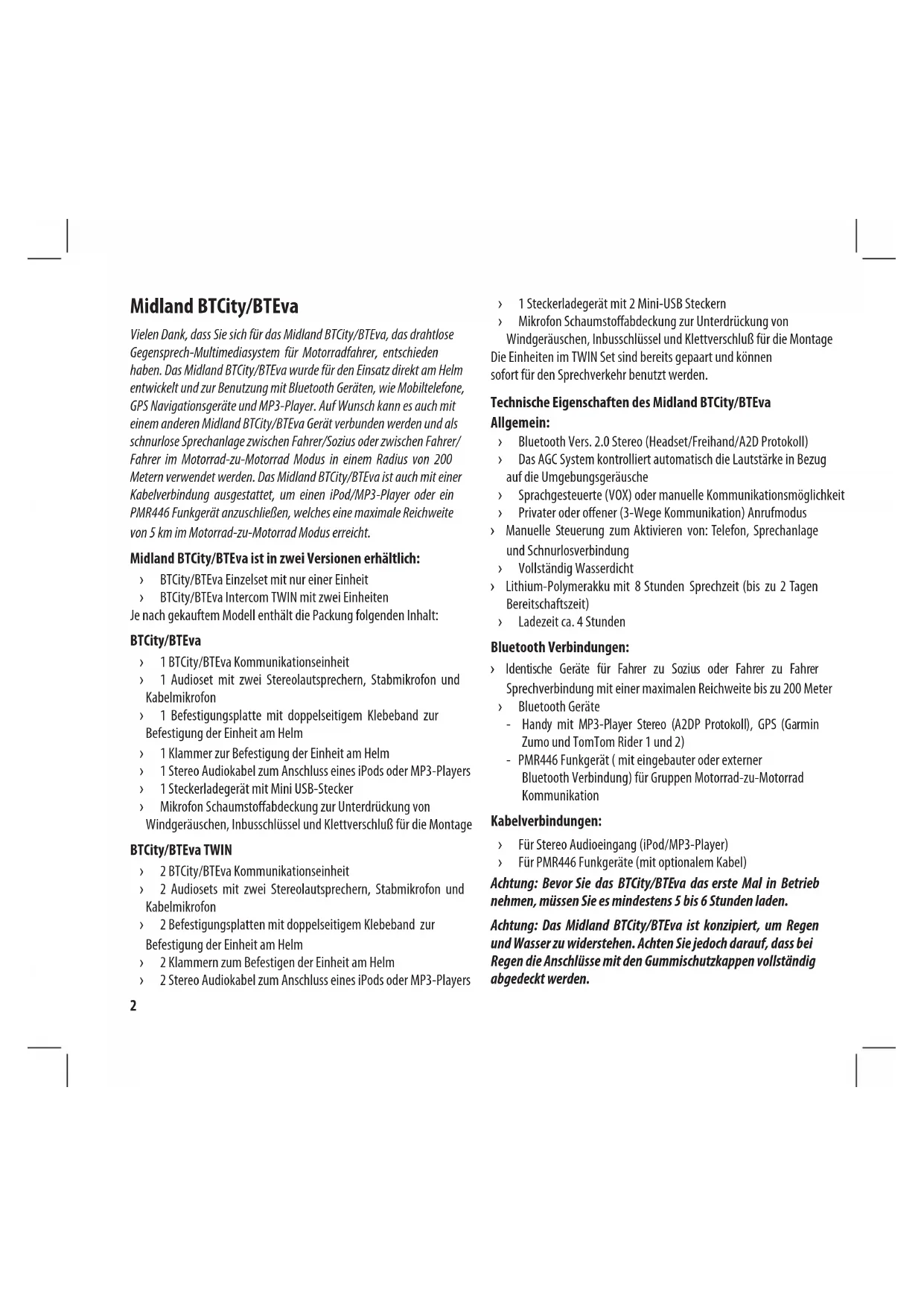

• GERÄTEFUNKTIONEN Midland BTCity/BTEva Vielen Dank, dass Sie sich für das Midland BTCity/BTEva, das drahtlose Gegensprech-Multimediasystem für Motorradfahrer, entschieden haben. Das Midland BTCity/BTEva wurde für den Einsatz direkt am Helm entwickelt und zur Benutzung mit Bluetooth Geräten, wie Mobiltelefone, GPS Navigationsgeräte und MP3-Player. Auf Wunsch kann es auch mit einem anderen Midland BTCity/BTEva Gerät verbunden werden und als schnurlose Sprechanlage zwischen Fahrer/Sozius oder zwischen Fahrer/ Fahrer im Motorrad-zu-Motorrad Modus in einem Radius von 200 Metern verwendet werden. Das Midland BTCity/BTEva ist auch mit einer Kabelverbindung ausgestattet, um einen iPod/MP3-Player oder ein PMR446 Funkgerät anzuschließen, welches eine maximale Reichweite von 5 km im Motorrad-zu-Motorrad Modus erreicht. Midland BTCity/BTEva ist in zwei Versionen erhältlich: › BTCity/BTEva Einzelset mit nur einer Einheit › BTCity/BTEva Intercom TWIN mit zwei Einheiten Je nach gekauftem Modell enthält die Packung folgenden Inhalt: BTCity/BTEva › 1 BTCity/BTEva Kommunikationseinheit › 1 Audioset mit zwei Stereolautsprechern, Stabmikrofon und Kabelmikrofon › 1 Befestigungsplatte mit doppelseitigem Klebeband zur Befestigung der Einheit am Helm › 1 Klammer zur Befestigung der Einheit am Helm › 1 Stereo Audiokabel zum Anschluss eines iPods oder MP3-Players › 1 Steckerladegerät mit Mini USB-Stecker › Mikrofon Schaumstoabdeckung zur Unterdrückung von Windgeräuschen, Inbusschlüssel und Klettverschluß für die Montage BTCity/BTEva TWIN › 2 BTCity/BTEva Kommunikationseinheit › 2 Audiosets mit zwei Stereolautsprechern, Stabmikrofon und Kabelmikrofon › 2 Befestigungsplatten mit doppelseitigem Klebeband zur Befestigung der Einheit am Helm › 2 Klammern zum Befestigen der Einheit am Helm › 2 Stereo Audiokabel zum Anschluss eines iPods oder MP3-Players › 1 Steckerladegerät mit 2 Mini-USB Steckern › Mikrofon Schaumstoabdeckung zur Unterdrückung von Windgeräuschen, Inbusschlüssel und Klettverschluß für die Montage Die Einheiten im TWIN Set sind bereits gepaart und können sofort für den Sprechverkehr benutzt werden. Technische Eigenschaften des Midland BTCity/BTEva Allgemein: › Bluetooth Vers. 2.0 Stereo (Headset/Freihand/A2D Protokoll) › Das AGC System kontrolliert automatisch die Lautstärke in Bezug auf die Umgebungsgeräusche › Sprachgesteuerte (VOX) oder manuelle Kommunikationsmöglichkeit › Privater oder oener (3-Wege Kommunikation) Anrufmodus › Manuelle Steuerung zum Aktivieren von: Telefon, Sprechanlage und Schnurlosverbindung › Vollständig Wasserdicht › Lithium-Polymerakku mit 8 Stunden Sprechzeit (bis zu 2 Tagen Bereitschaftszeit) › Ladezeit ca. 4 Stunden Bluetooth Verbindungen: › Identische Geräte für Fahrer zu Sozius oder Fahrer zu Fahrer Sprechverbindung mit einer maximalen Reichweite bis zu 200 Meter › Bluetooth Geräte - Handy mit MP3-Player Stereo (A2DP Protokoll), GPS (Garmin Zumo und TomTom Rider 1 und 2) - PMR446 Funkgerät ( mit eingebauter oder externer Bluetooth Verbindung) für Gruppen Motorrad-zu-Motorrad Kommunikation Kabelverbindungen: › Für Stereo Audioeingang (iPod/MP3-Player) › Für PMR446 Funkgeräte (mit optionalem Kabel) Achtung: Bevor Sie das BTCity/BTEva das erste Mal in Betrieb nehmen, müssen Sie es mindestens 5 bis 6 Stunden laden. Achtung: Das Midland BTCity/BTEva ist konzipiert, um Regen und Wasser zu widerstehen. Achten Sie jedoch darauf, dass bei Regen die Anschlüsse mit den Gummischutzkappen vollständig abgedeckt werden.D p. 152

Akku laden Laden Sie den Akku vor der ersten Benutzung des Geräts auf. Das erste Laden sollte mindestens 5-6 Stunden dauern, danach der Ladevorgang 4 Stunden. Zum Laden das Steckernetzteil in eine Steckdose stecken (Gummiabdeckung anheben). › Die LED leuchtet rot, sobald der Ladevorgang beginnt. › Laden Sie das Headset, bis die blaue LED aueuchtet. › Bei vollständiger Ladung (blaue LED leuchtet) trennen Sie das Headset vom Ladegerät ab. Achtung: Bei jedem Anschluss (oder Abziehen) des Mini-USB- Ladesteckers wird das Gerät automatisch ausgeschaltet. Wenn Sie das Gerät während des Ladens benutzen möchten, dann schalten Sie es bitte erst ein, nachdem Sie das Ladekabel eingesteckt haben. Beschreibung der Einheit und Montagehalterung Das BTCity/BTEva hat 3 Multifunktionstasten und 3 Kabelanschlüsse auf der Unterseite. Beschreibung der Tastenfunktion: › Steuerung: wird zum Aktivieren/Deaktivieren und Verwalten von Handyfunktionen benutzt. › Lautstärke +: erhöht die Lautstärke › Lautstärke -: verringert die Lautstärke Beschreibung der Kabelverbindung › Ladebuchse: hier kann das Gerät mit einem Standard Mini-USB- Netzteil geladen werden › Audioset Buchse: hier können Sie ein Audioset anschließen (Stereo-Headset und Mikrofon) › Zusatzbuchse für Audiogeräte (AUX): hier können Sie eine Audioquelle, wie z. B. einen Stereo iPod/MP3-Player oder PMR446 Funkgerät anschließen Beschreibung Audioset Das Audiosystem beinhaltet zwei ultraache Stereolautsprecher und zwei austauschbare Mikrofone, die jeweils mit Halterung und Kabelverbindung geliefert werden. Montage der Stereolautsprecher Die zwei Stereolautsprecher haben einen Klett-/Klebestreifen zur Befestigung an Ihren Helm. Achten Sie darauf, dass Sie nicht Ihr Ohr ganz mit dem Lautsprecher abdecken, Sie müssen immer Verkehrsgeräusche und Signale hören können. Das Mikrofon kann auf zwei Arten am Helm befestigt werden: Stabmikrofon Setzen Sie das Klett-/Klebeband zwischen dem Polster und der harten Schale des Helmes an, sodass das Mikrofon direkt vor Ihrem Mund ist Lautstärke +Lautstärke - Steuerung Ladebuchse Zusatzbuchse für Audiogeräte Audioset BuchseA

und das weiße Symbol auf Ihren Mund zeigt. Dieses Mikrofon ist für oene und klappbare Helme geeignet. Kabelmikrofon Setzen Sie das Mikrofon mit dem Klett-/Klebestreifen auf der Innenseite Ihres Helmes vor Ihrem Mund an. Dieses Modell ist eher für Helme mit Vollgesichtsschutz geeignet. Der Ministecker am Mikrofon erlaubt Ihnen ein Mikrofon zu wählen, das am besten zu Ihrem Helm passt. Audioset Buchse Das Audioset muss dann mit einem L-Stecker am mittleren Anschluss des Midland BTCity/BTEva angeschlossen werden. Beschreibung der Montagehalterung Das Midland BTCity/BTEva kann auf zwei Arten am Helm befestigt werden: entweder mit der Platte mit doppelseitigem Klebeband oder mit der Klammer. Mit dieser Methode können Sie die BTCity/BTEva Einheit jederzeit sicher an Ihrem Helm befestigen und wieder entfernen, um das Gerät zu laden oder zu verstauen. Platte mit doppelseitigem Klebeband Die Montageplatte hat auf einer Seite ein doppelseitiges Klebeband. Reinigen Sie die Kontaktäche am Helm, bevor Sie die Platte montieren, entfernen Sie die Schutzfolie des doppelseitigen Klebebandes, setzen die Montageplatte am Helm an und drücken Sie diese für einige Sekunden an. Klammer Lösen Sie die zwei Schrauben der Klammer mit einem Inbusschlüssel und setzen Sie die Rückplatte zwischen dem Helmpolster und der äußeren harten Schale an. Danach ziehen Sie die beiden Schrauben an, um die Klammer zu befestigen. In der Klammer bendet sich ein kleiner Abstandhalter aus Kunststo, der für ein festeres Schließen der Klammer herausgenommen werden kann. Befestigen und entfernen Ihres Midland BTCity/BTEva Das BTCity/BTEva kann leicht am Helm befestigt werden, indem es so nach unten geschoben wird, dass es in die Führung der Montagevorrichtung passt (Platte mit doppelseitigem Klebeband oder Klammer). Das BTCity/BTEva wird mithilfe der Befestigungsklammer im oberen Teil in Position gehalten (A). Um das BTCITY/BTEVA zu entfernen, drücken Sie die Befestigungsklammer und schieben Sie die Einheit nach oben. AbstandhalterD

Midland BTCity/BTEva ein- und ausschalten Einschalten: › Halten Sie die Steuertaste für ca. 3 Sekunden gedrückt, bis die BLAUE LED leuchtet. Ausschalten: › Halten Sie die Tasten „Steuerung“ und „Lautstärke-“ gleichzeitig für ca. 3 Sekunden gedrückt, bis die ROTE LED 3 Mal blinkt, damit vermeiden Sie ein versehentliches Ausschalten (besonders wenn Sie dicke Handschuhe tragen). Lautstärke einstellen Ihr Midland BTCity/BTEva benutzt AGC Technologie, welche automatisch die Hörerlautstärke den Hintergrundgeräuschen anpasst. Sie können jedoch die Lautstärke auch manuell mit den Tasten „Lautstärke+“ und „Lautstärke-„ anpassen. Achtung: Die Lautstärke kann nur bei aktiver Audioverbindung eingestellt werden. Pairing (Verbinden) mit Bluetooth-Geräten Ihr Midland BTCity/BTEva ist ein Bluetooth-Gerät, welches sich mit anderen Bluetooth-Geräten verbinden kann, beispielsweise Handy oder anderen BTCity/BTEva Geräten zum Gegensprechen. Vor dem Pairing müssen Sie den Einstellmodus des BTCity/BTEva aufrufen. Einstellmodus (Pairing) › Schalten Sie das BTCity/BTEva aus. Halten Sie die mittlere Taste „Steuerung“ für ca. 7 Sekunden gedrückt, bis die rote LED leuchtet. Das BTCity/BTEva bendet sich nun im Pairingmodus (Einstellung) und kann mit anderen Geräten verbunden werden. Einstellmodus verlassen › Zum Verlassen des Einstellmodus drücken Sie zweimal die „Steuerung“. Die rote LED erlischt und die blaue LED blinkt. Ihr BTCity/BTEva ist nun betriebsbereit. Ausstattungsmerkmale der Bluetooth-Geräte Telefonfunktion Um die Telefonfunktion zu nutzen, müssen die Geräte korrekt miteinander verbunden sein. Gerät mit Handy verbinden

1. Aktivieren Sie die Bluetooth Gerätesuche auf Ihrem Handy.

Diese Prozedur ist je nach Hersteller und Modell unterschiedlich; beziehen Sie sich auf die Bedienungsanleitung, die Ihrem Handy beiliegt.

2. Versetzen Sie das BTCity/BTEva in „Pairing“ Modus und drücken Sie

die Taste „Steuerung“, bis die rote und blaue LED blinken.

3. Nach einigen Sekunden zeigt das Display des Handys „Midland

BTCity/BTEva“ an. Wählen Sie es und folgen Sie den Anweisungen in der Bedienungsanleitung des Handys zum Akzeptieren der Verbindung. Nach Auorderung geben Sie den Pairingode, 0000 (viermal Null) ein. Ihr Handy zeigt jetzt eine Bestätigung, dass die Verbindung erfolgreich hergestellt wurde.

4. Das BTCity/BTEva verlässt automatisch den Einstellmodus (rote

LED leuchtet) und begibt sich in den Verbindungsmodus (blaue LED blinkt). Anruf beantworten Wenn das Telefon klingelt, können Sie auf zwei Arten antworten: Sprachgesteuert: Einfach ein Wort sagen, um den Anruf anzunehmen, um das Gespräch zu starten. Denken Sie daran, dass dies nur möglich ist, wenn Sie den Anruf nach dem dritten Klingelton annehmen (beachten Sie, dass einige Telefone eventuell keine Sprachsteuerung unterstützen). Manuell: Drücken Sie die Taste „Steuerung“ und sprechen Sie. Anruf ablehnen Falls Sie den Anruf nicht annehmen möchten, können Sie das Handy klingeln lassen oder drücken Sie die Taste „Steuerung“ für einige Sekunden (Sie hören einen Bestätigungston).6 Anruf tätigen Es gibt verschiedene Möglichkeiten, einen Anruf zu tätigen. Über die Handytastatur: › Wählen Sie die Rufnummer auf der Tastatur des Handys. › Drücken Sie die Sendetaste auf dem Handy. Wahlwiederholung letzte Rufnummer: › Halten Sie die Taste „Steuerung“ für einige Sekunden gedrückt, um die letzte Rufnummer zu wiederholen (Sie hören einen Bestätigungston). Sprachgesteuerten Anruf tätigen: › Drücken Sie kurz die Taste „Steuerung“. Falls Ihr Handy sprachgesteuerte Anrufe unterstützt, werden Sie aufgefordert, den Namen der Kontaktperson anzusagen. Priorität: Anrufe haben eine hohe Priorität, was bedeutet, dass alle sonstige Kommunikation vorübergehend deaktiviert wird, wenn ein Anruf ankommt und automatisch wieder aktiviert wird, sobald der Anruf beendet ist. Achtung: Der Sprachwahlbefehl ist nur möglich, wenn das BTCity/BTEva vorher noch nicht mit einem anderen BTCity/BTEva zum Gegensprechen verbunden war. Telefonat beenden Es gibt verschiedene Möglichkeiten, einen Anruf zu beenden: › Warten Sie, bis die angerufene Person den Anruf beendet. › Drücken Sie kurz die Taste „Steuerung“ (Sie hören einen Bestätigungston). › Drücken Sie „Beenden“ auf dem Handy. MP3-Player-Funktion des Handys Viele Handys können heute als Stereo-MP3-Player genutzt werden. Das BTCity/BTEva unterstützt die Protokolle A2DP und AVRCP, die es Ihnen ermöglichen, Stereomusik zu hören und den MP3-Player im Handy fernzusteuern. Sie können ebenfalls die Tasten auf dem BTCity/BTEva benutzen, um folgenden Abspielfunktionen zu steuern: Wiedergabe, Pause, Vorlauf und Rücklauf. Steuerungen: Zur Wiedergabe/Pause von Musik: drücken Sie zweimal die „Steuertaste“. Mit „Lautstärke +“: springen Sie zum nächsten Musiktitel. Mit „Lautstärke –“: springen Sie zum vorherigen Musiktitel. Zur Aktivierung des angeschlossenen MP3-Players: halten Sie „Lautstärke +“ und „Lautstärke –“ für 3 Sekunden gedrückt (diese Funktion ist im Lieferzustand aktiviert). Zur Deaktivierung des MP3-Players: halten Sie „Lautstärke +“ und „Lautstärke –“ gedrückt (2 Signaltöne werden zur Bestätigung abgegeben). Priorität: Der Musikmodus hat die niedrigste Prioritätsstufe, daher wird er durch Kommunikation deaktiviert. Gerät mit GPS-Navigationsgerät verbinden Allgemein ist es möglich, das BTCity/BTEva mit jedem GPS-Navigationsgerät zu verbinden, das Bluetooth-Headsets unterstützt. Das Midland BTCity/BTEva wurde erfolgreich mit dem GPS ZUMO von Garmin sowie dem TOMTOM Rider 1 und 2 getestet.

1. Aktivieren Sie bei Ihrem GPS die Bluetooth Kopfhörer-

Suchfunktion. Diese Prozedur ist je nach Hersteller und Modell unterschiedlich, beziehen Sie sich auf die Bedienungsanleitung, die Ihrem GPS-Gerät beiliegt.

2. Vergewissern Sie sich, dass sich das BTCity/BTEva im Pairingmodus

bendet (rote LED leuchtet) und drücken Sie die Taste „Steuerung“ auf dem BTCity/BTEva, bis die rote und blaue LED blinken.

3. Nach einigen Sekunden zeigt das Display des GPS „Midland

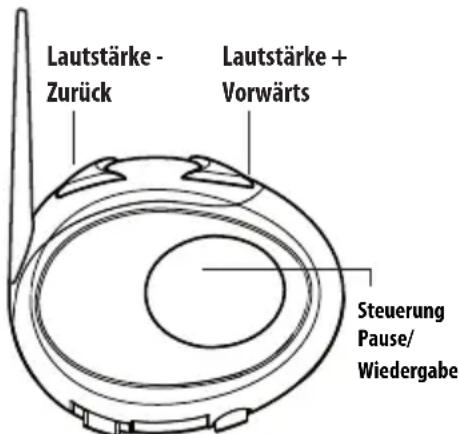

Lautstärke + Vorwärts Lautstärke - Zurück Steuerung Pause/ WiedergabeD

BTCity-BTEva“ an. Wählen Sie es und folgen Sie den Anweisungen in der Bedienungsanleitung des GPS-Gerätes zum Akzeptieren der Verbindung. Nach Auorderung geben Sie den Pairingcode, 0000 (viermal Null) ein. Ihr GPS-Gerät zeigt jetzt eine Bestätigung an, dass die Verbindung erfolgreich hergestellt wurde.

4. Das BTCity/BTEva wechselt in den Einstellmodus zurück (rote LED

leuchtet) und zeigt an, dass es bereit ist, mit einem anderen Gerät verbunden zu werden. Wenn Sie das BTCity/BTEva mit einem GPS verbinden, so können Sie es nicht mit einem Handy verbinden. Dieses Problem können Sie um- gehen, indem Sie Ihr Handy direkt mit dem GPS-Gerät verbinden und dann das GPS mit Ihrem Midland BTCity/BTEva verbinden. In diesem Fall werden die Funktionen des Mobiltelefons vom GPS-Gerät über- nommen. Gegensprechfunktionen nutzen Um die Gegensprechfunktionen zu nutzen, müssen beide Geräte eingeschaltet und korrekt verbunden sein. Die beiden Geräte im Midland BTCity/BTEva TWIN Pack sind bereits abgestimmt und betriebsbereit, dieser Vorgang muss daher nicht durchgeführt werden. Sind die Geräte nicht Teil des gleichen Sets oder wurde eines der BTCity/BTEva Geräte getrennt gekauft, so müssen Sie das Pairing durchführen, um die Gegensprechfunktion nutzen zu können. Pairing mit anderem BTCity/BTEva

1. Rufen Sie auf beiden BTCity/BTEva Geräten den Einstellmodus auf

(rote LED leuchtet).

2. Drücken Sie auf dem ersten Gerät „Lautstärke +“, bis die ROTE und

BLAUE LED schnell abwechselnd blinken.

3. Drücken Sie nun „Lautstärke –“ auf dem zweiten Gerät, bis die

ROTE und BLAUE LED schnell abwechselnd blinken.

4. Beide BTCity/BTEva Geräte versuchen nun, sich miteinander zu ver-

binden. Nach erfolgreichem Pairing leuchtet die blaue LED jedes Geräts für 1 Sekunde auf und begibt sich dann in den Einstel- lmodus zurück (rote LED leuchtet), um auf weitere Pairing- oder Einstellungsschritte zu warten.

5. Zur Benutzung der beiden Geräte verlassen Sie den Einstellmodus.

Drücken Sie zweimal die „Steuertaste“. Die rote LED erlischt und die blaue LED blinkt. Ihr BTCity/BTEva ist nun betriebsbereit. Gegensprechen Die Gegensprechfunktion kann auf zwei Arten aktiviert werden: Manuelle Aktivierung: Drücken Sie die „Steuertaste“ auf einem der beiden Geräte. Die Kommunikation ist aktiviert und bleibt aktiv, bis Sie nochmals auf die „Steuertaste“ drücken. Sie hören 1 Ton, wenn die Gegensprechfunktion aktiviert ist und 2 Töne, wenn sie deaktiviert ist. Sprachsteuerung (VOX): Dies ist der standardgemäß aktiviert. Um das Gegensprechen zu starten, beginnen Sie einfach zu sprechen. Die Verbindung bleibt aktiv, solange Sie sprechen. Achtung: die erste Aktivierung der Gegensprechfunktion muss manuell mit der Steuertaste erfolgen. Danach steht Ihnen die VOX-Aktivierung zur Verfügung. Wenn kein Gespräch stattndet, wird die Gegensprechfunktion nach 20 Sekunden automatisch wieder abgeschaltet. Um diese neu zu starten, beginnen Sie wieder zu sprechen. Bei sprachgesteuertem Gegensprechen können Sie auch vor Ablauf der 20 Sekunden durch Druck auf die “Steuertaste” wieder ab- schalten. Um die Sprachsteuerung zu sperren, folgen Sie den Anweisungen im Abschnitt “besondere Kongurationen” Gegensprechen und GPS Ist das BTCity/BTEva mit einem GPS verbunden, so wird die Gegensprechfunktion während der GPS Ansage nicht unterbrochen. Gleiches gilt, wenn ein Telefonat über das GPS angenommen wird. Je nach verwendetem Gerät kann es vorkommen, dass der gleichzeitige Betrieb zusammen mit dem Intercom nicht störungsfrei möglich ist und Telefongespräche bzw. Durchsagen nicht korrekt weitergeleitet werden können. In solchen Fällen empfehlen wir, dieses Feature abzuschalten. (siehe Abschnitt über spezielle Einstellungen).8 Priorität: Mit Handy: Die Gegensprechfunktion ist während eines Telefonats unterbrochen und wird nach Beendigung des Gesprächs wieder automatisch eingeschaltet. Mit Musik: Bluetooth-Musik ist bei geöneter Gegensprechfunktion unterbrochen. Mit GPS-Navigation: Bei GPS- Ansagen wird die Gegensprechfunktion nicht unterbrochen, Gespräche sind weiterhin möglich, gemeinsam mit den GPS-Ansagen im Hintergrund. Abstand Zwei Midland BTCity/BTEva Geräte können im Freien bis zu 200 m miteinander kommunizieren. Die Reichweite ist von der Geländebeschaenheit und der Ausrichtung Ihres Kopfes abhängig. Alle verbundenen Geräte zurücksetzen Manchmal ist es notwendig, alle gespeicherten Pairingreferenzen im BTCity/BTEva zu löschen (Rückstellung). › Hierzu schalten Sie das BTCity/BTEva aus und halten dabei die „Steuertaste“ gedrückt. Die rote LED leuchtet auf. › Sie müssen gleichzeitig die Tasten „Lautstärke +“ und „Lautstärke –“ für 4Sekunden gedrückt halten. Die blaue LED leuchtet für 1 Sekunde auf. Dieser Vorgang löscht alle gespeicherten verbundenen Geräte und ermöglicht ein neues „sauberes“ Pairing. Kabel-Audioeingang Ihr Midland BTCity/BTEva ist ebenfalls mit einem verkabelten Audioeingang (AUX) ausgestattet, an welchem Sie eine Audioquelle, beispielsweise einen iPod (oder jeden anderen MP3-Player) oder ein PMR446 Funkgerät für Gruppenkommunikation oder zur Erweiterung der Reichweite anschließen können. Priorität: Der Kabel-Audioeingang hat die niedrigste Priorität gegenüber anderen Bluetooth-Verbindungen (Gegensprechen eingeschlossen) und wird deshalb immer deaktiviert, sobald eine andere Bluetooth- Verbindung geönet wird. iPod/MP3-Player Musik hören Um Musik über den Kabeleingang zu hören, verbinden Sie die Audioquelle über das mitgelieferte Kabel mit dem BTCity/BTEva. Die Lautstärke wird automatisch über das AGC-System eingestellt, was bedeutet, dass Sie die Lautstärke am iPod/ MP3-Player nur so einstellen müssen, dass Sie Musik bei normaler Geschwindigkeit hören können. Achtung: Stellen Sie nie die Lautstärke Ihres MP3-Players auf Maximum. Hinweis: Wir empfehlen Ihnen, einige Tests durchzuführen, um die Lautstärke Ihres iPod/MP3-Players so einzustellen, dass sie bei Normalgeschwindigkeit Ihren Wünschen entspricht. Das AGC-System regelt die Lautstärke bei höheren Geschwindigkeiten automatisch nach. Merken Sie sich die Einstellung für zukünftige Fahrten. Achtung: Die Lautstärkeeinstellung (Tasten „Lautstärke+“ und „Lautstärke-“) können nicht für die Einstellung der verkabelten Audioquelle (z. B. MP3-Player) verwendet werden. Kabeleingang aktivieren/deaktivieren Der Kabeleingang kann aktiviert und deaktiviert werden. › Aktivierung: Drücken Sie zweimal die „Steuertaste“ (es wird ein Signalton zur Bestätigung abgegeben). › Deaktivierung: Drücken Sie zweimal die „Steuertaste“ (es werden zwei Signaltöne zur Bestätigung abgegeben). Achtung: Diese Funktion haben Sie nur, wenn keine Musikübertragung über Bluetooth stattndet. Funkgerät Um ein PMR446 Funkgerät nutzen zu können, benötigen Sie ein spezielles Kabel (wird separat verkauft), um das Gerät an Ihr Midland BTCity/BTEva anzuschließen. Bitte beachten Sie, dass einige Funkgeräte eine andere Pin- Konguration benutzen. Fragen Sie Ihren Fachhändler, welches Kabel am geeignetsten für Ihr Gerät ist.D

Drücken Sie die Sprechtaste (PTT), um mit dem Funkgerät zu senden und lassen Sie die Taste los, um zu empfangen. Es ist nicht möglich, gleichzeitig zu sprechen und zu hören. Kommunikation ist ebenfalls ohne Drücken der Sendetaste PTT, sondern mit der VOX-Funktion (Sprachsteuerung) möglich. Besondere Kongurationen Einige Midland BTCity/BTEva Funktionen können benutzerspezisch konguriert werden: › Einstellen/ Deaktivieren der VOX-Funktion (Gegensprechen und Handy) › Kabelanschluss immer an › Gegensprechen und GPS Einstellen/Sperren der VOX-Funktion (Gegensprechen und Handy) Die Gegensprechfunktion kann manuell oder durch Sprache (VOX) aktiviert werden. Diese Funktion wird durch Hintergrundgeräusche beeinusst und deshalb auch durch Geschwindigkeit. Für optimale Ergebnisse kann die Aktivierungs-/ Übertragungsschwelle durch Auswählen eines der vier Mikrofonempndlichkeitspegel gewählt werden: hoch, mittel, niedrig und sehr niedrig. Die Werkseinstellung des BTCity/BTEva ist niedrig. Sie können die VOX-Funktion auch deaktivieren, um die Gegensprech- und Telefon-Antwortfunktion nur im manuellen Modus zu aktivieren. Mikrofonempndlichkeit einstellen (VOX)

1. Schalten Sie dazu Ihr Gerät zunächst aus. Drücken Sie die mittlere

Taste (Steuerung), bis die rote LED leuchtet. Ihr BTCity/BTEva bendet sich jetzt im „Einstellmodus“ (Pairing).

2. Drücken Sie gleichzeitig „Lautstärke +“ und die „Steuertaste“, bis

die rote LED zu blau umschaltet.

3. Jetzt drücken Sie „Lautstärke +“ oder „Lautstärke –“, um die

Empndlichkeit zu erhöhen oder zu verringern. Jeder Tastendruck auf die Lautstärketasten wird von der roten LED durch Blinken quittiert. Sobald Sie den oberen oder unteren Höchstwert erreicht haben, blinkt die LED nicht mehr.

4. Drücken Sie zweimal die „Steuertaste“, die blaue LED blinkt

mehrmals zur Anzeige der eingestellten Empndlichkeit: 1 x = Vox gesperrt 2 x = sehr niedrige Empndlichkeit 3 x = niedrige Empndlichkeit 4 x = mittlere Empndlichkeit 5 x = hohe Empndlichkeit Werkseinstellung = niedrige Empndlichkeit

5. Die Anzeige schaltet nun wieder auf ROT zurück (Einstellmodus)

und die Änderungen sind bestätigt.

6. Die Empndlichkeit kann nötigenfalls durch Wiederholung der

Schritte ab Punkt 2 neu eingestellt werden, anderenfalls verlassen Sie den Einstellmodus mit zweimaligem Tastendruck auf die „Steuertaste“. Nachdem die rote LED erlischt, blinkt die blaue LED. Ihr BTCity/BTEva ist nun betriebsbereit. VOX-Funktion deaktivieren (Gegensprechen und Handy) Folgen Sie der Beschreibung der vorherigen Schritte und wählen Sie Option 1 (VOX deaktiviert). Die blaue LED blinkt einmal. Verkabelte Verbindung „immer an“ Diese Funktion ermöglicht Ihnen, die verkabelte Verbindung immer eingeschaltet zu halten, auch während Telefonaten oder Gegensprechen. Diese Funktion ist z. B. nützlich, wenn am verkabelten Eingang ein PMR446 Funkgerät angeschlossen ist. Aktivieren: › Rufen Sie den „Einstellmodus“ auf. › Drücken Sie gleichzeitig „Lautstärke +“ und „Lautstärke –” für ca. 1 Sekunde. Die blaue LED blinkt einmal. › Zum Verlassen des „Einstellmodus“ drücken Sie zweimal die „Steuertaste“. Deaktivieren: › Gleiche Vorgehensweise wie oben, jetzt blinkt die blaue LED zweimal. › Zum Verlassen des „Einstellmodus“ drücken Sie zweimal die „Steuertaste“. Gegensprechen und GPS Abschalten: › “Setup” Mode wählen › “Control” und “Volume -” Tasten gleichzeitig für ca. 1 sec gedrüc-10 kt halten. Die LED blinkt 1 x blau. › “Setup” Mode wieder durch Doppelklick auf die “Control” Taste verlassen. Erneutes Einschalten des gleichzeitigen Intercom Betriebs: › wie oben vorgehen, jetzt blinkt die LED 2 x blau › “Setup” Mode wieder durch Doppelklick auf “Control” verlassen Empfehlungen für besondere Anwendungen Der folgende Abschnitt bietet einige nützliche Tipps, wie Sie die maximale Leistung Ihres BTCity/BTEva erreichen können. PMR446 Funkgerät Um ein Funkgerät nutzen zu können, benötigen Sie ein spezielles Kabel (wird separat verkauft), um das Gerät an Ihr Midland BTCity/ BTEva anzuschließen. › Beachten Sie, dass einige Funkgeräte eine andere Pin-Konguration benutzen. Fragen Sie Ihren Fachhändler, wel- ches Kabel am geeignetsten für Ihr Gerät ist. Drücken Sie die Sprechtaste (PTT) um über das Funkgerät zu sprechen und lassen Sie die Taste los, um zu hören. Es ist nicht möglich, gleichzeitig zu sprechen und zu hören. Das am Funkgerät angeschlossene Kabel hat eine PTT-Taste, die am Lenker des Motorrades befestigt oder in der Hand gehalten werden kann (falls Sie der Sozius sind). Stellen Sie die Lautstärke des Funkgerätes nach Ihren Bedürfnisse ein und denken Sie daran, dass die Lautstärkeeinstellung automatisch über das AGC-System angepasst wird und sich automatisch mit den Hintergrundgeräuschen erhöht. Möchten Sie ein PMR446 Funkgerät für Gruppenkommunikation benutzen und gleichzeitig die Gegensprechfunktion zwischen zwei BTCity/BTEva Geräten aktiviert halten, so bedenken Sie bitte, dass die Gegensprechfunktion jedes Mal aktiviert wird, wenn Sie über die VOX-Funktion des BTCity/BTEva sprechen. Folglich ist die Funkkommunikation unterbrochen, wenn Sie sich mit jemandem unterhalten, da die Prioritätsstufe niedriger ist, als beim Gegensprechen. Dies kann verhindert werden, wenn Sie „verkabelte Verbindung immer an“ wählen oder die VOX-Funktion sperren (im vorherigen Abschnitt beschrieben). Sperren Sie die VOX-Funktion wie im vorherigen Abschnitt beschrieben, damit das Gegensprechen nicht automatisch aktiviert wird, während Sie über das PMR446 sprechen. Um bei dieser Konguration das Gegensprechen zu aktivieren, müssen Sie die „Steuertaste“ drücken (dies deaktiviert die Funkgerätekommunikation, die automatisch wieder aktiviert wird, wenn die Gegensprechfunktion deaktiviert ist). Achtung: Falls Sie die VOX-Funktion gesperrt haben, können Sie nur eingehende Anrufe durch Drücken der „Steuertaste“ annehmen. BTSki Audiokit (optional) Dieses optionale Kit ist die Bluetooth-Lösung für den Wintersport (Benutzung ohne Helm oder mit halbfesten Skihelmen). Das Audiosystem besteht aus zwei ultraachen Stereolautsprechern und einem Stabmikrofon, die alle weich ausgepolstert sind. Das Audiosystem beinhaltet zwei ultraache Stereolautsprechern und ein Stabmikrofon, die zu einem Headset verbunden sind. Midland BTCity/BTEva befestigen und entfernen Das BTCity/BTEva kann leicht befestigt werden, indem es so nach unten geschoben wird, dass es in die Führung der Montagevorrichtung passt. Das BTCity/BTEva wird mithilfe der Befestigungsklammer im oberen Teil in Position gehalten (A). Um das BTCity/BTEva zu entfernen, drücken Sie die Befestigungsklammer und schieben Sie die Einheit nach oben.D

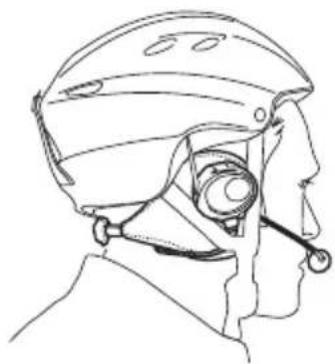

BTCity/BTEva ohne Helm benutzen Nach dem Anbringen des BTCity/BTEva und dem Einsetzen des Audiosets nehmen Sie den Anschluss an der mittleren Buchse vor und tragen Sie das Headset, wie in der Abbildung dargestellt. Bitte achten Sie darauf, dass das Mikrofon richtig herum angebracht ist, mit der weißen Markierung auf Ihren Mund ausgerichtet. BTCity/BTEva mit einem halbsteifen Helm benutzen Zur Montage des BTCity/BTEva in einem halbsteifen Schutzhelm entfernen Sie zunächst die dreieckigen Polster, die in den meisten Schutzhelmen die Ohren bedecken, dann setzen Sie den Helm direkt auf das Ohrwärmer-Headset-Audiosystem. Achten Sie darauf, dass das BTCity/BTEva zwischen die beiden V-förmigen Gurte gelegt wird. Hat Ihr Schutzhelm nicht die beiden herausnehmbaren Polster, so setzen Sie Ihr BTCity/BTEva System mit dem mitgelieferten Klettband ein. Bitte befestigen Sie das Klettband, wie in der Abbildung dargestellt. Befestigen Sie nun das BTCity/BTEva auf dem Klebeband. Setzen Sie das Headset auf, stecken Sie das Anschlusskabel vom Headset in das BTCity/BTEva und setzen Sie dann den Helm auf. A12 Benutzung auf eigene Gefahr Das Benutzen dieses Headsets kann Ihre Fähigkeit, Geräusche und das Verkehrsgeschehen in Ihrer Umgebung wahrzunehmen, beeinträchtigen. Sollten Sie das Gerät beim Skilaufen gebrauchen, so benutzen Sie es daher nur in Wartebereichen, beim Skilift oder während Ihrer Fahrpausen. Auch beim Motorradfahren kann das Hören von Musik oder das Führen von Telefonaten Sie von anderen Ereignissen und vom sicheren Fahren ablenken. Das Benutzen des Headsets beim Führen eines Fahrzeugs oder beim Fahrradfahren kann ein ernsthaftes Risiko für Sie oder Ihre Mitmenschen bedeuten und kann, von Land zu Land unterschiedlich, verboten sein. Das Benutzen eines Headsets mit extremer Lautstärkeeinstellung kann bleibende Gehörschäden hervorrufen. Sollten Sie Klingeln in Ihren Ohren oder andere Hörprobleme feststellen, so verringern Sie sofort die Lautstärke oder schalten Sie das Gerät aus. Bei ständigem Gebrauch mit hohen Lautstärken kann sich Ihr Gehör and den erhöhten Lautstärkepegel so gewöhnen, dass die Folge eine permanente Hörschädigung sein kann. Bitte benutzen Sie dieses Gerät nur mit einer sicheren Lautstärke. Gewährleistung Durch die Gewährleistung (von 2 Jahren nach EU Gewährleistungs- recht) werden andere Verbraucherrechte unter der nationalen Geset- zgebung nicht berührt. Innerhalb der Gewährleistungsfrist ist ausschließlich Ihr Fachhändler, bei dem Sie das Produkt erworben haben, dafür verantwortlich, dass ein defektes Produkt entweder instandgesetzt oder ausgetauscht wird. Der Fachhändler kann dazu ggf. den Hersteller bzw. einen au- torisierten Servicepartner einbeziehen. In Fällen, wo ausdrücklich eine zusätzliche Herstellergarantie gewährt wird, kann der Kunde sich auch direkt an den Hersteller oder seinem autorisierten Servi- cepartner wenden. Zusätzliche Garantieleistungen sind freiwillige zeitlich beschränkte Zusatzleistungen von Alan Electronics GmbH für in Deutschland verkaufte Geräte und gelten nur, wenn die zusätzliche Herstellergarantie in der Bedienungsanleitung, zusätzlichen Geräte- papieren oder im Kaufbeleg ausdrücklich erwähnt ist. Gewährleistungsfristen Die Gewährleistungsfrist beginnt mit dem Zeitpunkt des Verkaufs an den ersten Endverbraucher. Unsere Produkte können aus verschiede- nen Teilen bestehen, für die unterschiedliche Fristen gelten können: › 24 Monate für das elektronische Gerät mit Ausnahme der im fol- genden genannten Teile › 6 Monate für Teile mit beschränkter Lebensdauer wie: auadbare Batterien (Akkus), Ladegeräte, Headsets, Antennen. Wie mache ich Gewährleistungsansprüche geltend ? Im Falle eines Defekts wenden Sie sich an Ihren Fachhändler, bei dem Sie das Gerät erworben haben, bzw. an die mit dem Händler verein- barte Serviceanschrift. Im Falle einer zusätzlichen Herstellergarantie können Sie Ihr Gerät auch direkt an den autorisierten Servicepartner senden. Senden Sie bitte folgendes ein:: › das beanstandete Gerät (möglichst mit Zubehör) und Fehleran- gaben › einen gültigen Kaufbeleg (z.B. der Kassenzettel, aus dem das Kauf-datum, sowie Name + Anschrift der Verkaufsstelle hervor- gehen muss).D

Was deckt die Gewährleistung nicht ab ? Die Gewährleistung gilt nicht für: › Normale Abnutzungserscheinungen durch den Gebrauch des Geräts › Defekte oder Beschädigungen, die durch grobe Behandlung entstanden sind (z.B. durch scharfe Gegenstände, durch Fallenlas- sen oder übermäßige Krafteinwirkung) › Defekte oder Beschädigungen durch nicht bestimmungsgemäße Verwendung des Geräts, einschließlich Schäden oder bei Haf- tungsfällen, die durch Benutzung entgegen den Angaben in der Bedienungsanleitung entstanden sind. › Defekte, die durch andere Faktoren oder Tätigkeiten außerhalb des Einussbereichs des Herstellers hervorgerufen wurden. Die Gewährleistung deckt auch keine Defekte oder Folgeschäden ab, die durch missbräuchliche Nutzung des Produktes, zusätzliche Software oder Zubehörteile von Fremdherstellern, die nicht vom Her- steller geliefert oder als geeignet deklariert wurden, oder durch die Benutzung des Gerätes für andere als den vorbestimmten Verwen- dungszwecke hervorgerufen wurden. Die Gewährleistung kann abgelehnt werden, wenn das Produkt geönet, modiziert oder durch andere als vom Hersteller autori- sierte Personen repariert wurde, nach einem Reparaturversuch unter Verwendung von ungeeigneten Ersatzteilen. Keine Gewährleistung erfolgt grundsätzlich, wenn Seriennummer und/oder Typenschild geändert oder entfernt wurden und die Herkunft des Gerätes dadurch nicht zu klären ist., oder wenn das Gerät extremen thermischen oder Umweltbedingungen ausgesetzt wurde , wie Korrosion, Oxidation, Verschmutzung mit Speiseresten, Einsatz von Flüssigkeiten oder chemischen Stoen. Dieses Produkt unterliegt den europäischen Garantiebestimmungen und muss zwecks Reparatur oder Austausch, wenn nicht reparaturfähig, an den Verkäufer zurückgegeben werden. Bei Rücksendung durch Ihren Fachhändler reparieren wir das Gerät oder wir tauschen es nach Eingang aus. Europäische CE Erklärung und Sicherheitshinweise Dieses Produkt trägt das CE Zeichen nach der R&TTE Direktive (99/5/ EC). Es ist gültig für alle EU Staaten. Es ist nicht zulässig, nicht mit uns abgesprochene Veränderungen an den Geräten vorzunehmen. Sie gefährden mit Änderungen nicht nur die Gewährleistung, sondern auch das Einhalten der gesetzlichen Grenzwerte. Näheres an technischen Informationen nden Kunden aus dem deutschsprachigen Raum auch unter http://hobbyradio.de, in der Rubrik “Biker Sets”, wo Sie die jeweils neueste Ausgabe der Geräteun- terlagen zum Download nden Informationen für Kunden in Deutschland gibt es unter www.alan-electronics.de14

LICHT- UND SOUNDSIGNALE

LED Anzeige Status ALLGEMEINES Keine Gerät ist ausgeschaltet oder komplett geladen, wenn es an der Stromversorgung angeschlossen ist Einzelnes blaues Blinken alle 3 Sekunden Gerät wird angeschaltet/ Normale Funktion Dreifaches rotes Blinken Gerät wird ausgeschaltet Einzelnes rotes Blinken alle 3 Sekunde Stand-by - schwache Batterie ROT und BLAU (zusammen) alle 3 Sekunde Aktiv (Sprechanlage, Anruf oder Bluetooth Verbindung im Gange) ROT und BLAU (zusammen) und einzelnes Blinken des ROTEN Lichts alle 3 Sekunden Aktiv aber schwache Batterie Einzelnes rotes Blinken alle 2 Sekunde Gerät wird geladen, wenn an der Stromversorgung angeschlossen Ständig blau Gerät lädt auf, während es mit dem Ladegerät verbunden ist (volle Ladung) EINSTELLUNG Immer Rot Einstellungsmodus Schnelles wechselweises Rot-Blau Blinken Paarungsmodus (nach Gerät suchen) Ständig blau für 2 Sekunden Erfolgreiche Paarung/ Gepaarte Geräte zurücksetzen Audiosignale Status Ansteigender Ton (niedrig-hoch) Gerät wird angeschaltet Absteigende Ton (hoch-niedrig) Gerät wird ausgeschaltet Ein-/ausschalten der Sprechanlage 1 Ton = eingeschaltet / 2 Töne = ausgeschaltet 1 Ton Spezische Funktion angeschaltet 2 Töne Spezische Funktion ausgeschaltetD

GERÄTEFUNKTIONEN Möchten Sie dies ... … so tun Sie dieses ALLGEMEIN Gerät einschalten Steuertaste für 3 Sekunden gedrückt halten (LED blinkt blau) Gerät ausschalten Steuertaste und Lautstärke – gleichzeitig für 3 Sekunden gedrückt halten (LED blinkt dreimal rot) Lautstärke erhöhen Lautstärke + drücken Lautstärke verringern Lautstärke – drücken MOBILTELEFON Anruf beantworten Steuertaste drücken / ein Wort sagen Anruf ablehnen Steuertaste gedrückt halten / stumm bleiben, bis der Klingelton stoppt Anruf beenden Steuertaste drücken Sprachwahl Steuertaste drücken und Name der anzurufenden Person sagen (nur wenn Ihr BTCity/BTEva noch nicht mit einem anderen BTCity/BTEva verbunden wurde). Rufnummernwiederholung Steuertaste gedrückt halten INTERCOM (sofern mit einem anderen BTCity/BTEva verbunden) Intercomnutzung starten Nicht sprechen/ Steuertaste drücken Intercomnutzung beenden Nicht sprechen (nach 20 Sekunden kehren Sie in den Stand-by-Modus zurück)/ Steuertaste drücken BLUETOOTH MP3-Player des Mobiltelefons MP3-Player aktivieren Lautstärke + und Lautstärke – für 3 Sekunden gedrückt halten Wiedergabe und Pause Steuertaste zweimal drücken Skip+ (nächster Musiktitel) Während der Musikwiedergabe Lautstärke + für 3 Sekunden gedrückt halten Skip- (vorheriger Musiktitel) Während der Musikwiedergabe Lautstärke – für 3 Sekunden gedrückt halten MP3-Player deaktivieren Lautstärke + und Lautstärke – für 3 Sekunden gedrückt halten KABELANSCHLUSS Aktivieren/deaktivieren Steuertaste zweimal drücken (nur wenn Musik über Bluetooth deaktiviert ist)16 EINSTELLUNG/PAIRING Einstellungsmodus aufrufen Steuertaste für 7 Sekunden bei ausgeschaltetem Gerät gedrückt halten Einstellungsmodus verlassen Im Einstellungsmodus drücken Sie zweimal die Steuertaste. Die rote LED erlischt und die blaue LED blinkt. Pairing Telefon Im Einstellungsmodus Steuertaste drücken, bis die LED abwechselnd rot und blau blinkt Pairing BTCity/BTEva mit anderem BTCity/BTEva Gerät Im Einstellungsmodus Lautstärke + auf einem Gerät (LED blinkt abwechselnd rot und blau), Lautstärke – auf dem anderen Gerät drücken (LED blinkt abwechselnd rot und blau). Bei erfolgreichem Pairing leuchten beide LEDs für eine Sekunde blau. Alle verbundenen Geräte zurückstellen Im Einstellungsmodus Lautstärke + und Lautstärke – gleichzeitig gedrückt halten. Bei erfolgreicher Rückstellung leuchtet die blaue LED für 2 Sekunden. BESONDERE KONFIGURATION VOX-Empndlichkeit ändern oder sperren Im Einstellungsmodus Steuertaste und Lautstärke + drücken (blaue LED leuchtet). Nun erhöhen oder verringern Sie die Empndlichkeit mit Lautstärke + bzw. Lautstärke –. Mit zweimaligem Tastendruck auf die Steuertaste visualisieren Sie den VOX-Status. Kehren Sie in den Einstellungsmodus zurück (rote LED leuchtet). VOX-STATUS (blaue LED blinkt): Einmal = VOX gesperrt Zweimal = sehr geringe Empndlichkeit Dreimal = geringe Empndlichkeit Viermal = mittlere Empndlichkeit Fünfmal = hohe Empndlichkeit Verdrahtete Verbindung immer an Einschalten: Im Setup mode drücken Sie Volume + und Volume - zusammen für etwa 1 Sekunde. Die blaue LED blinkt 1 x Abschalten: Prozedur wie oben, jetzt blinkt LED 2 x Gegensprechen und GPS Abschalten: “Setup” Mode wählen, “Control” und “Volume -” Tasten gleichzeitig für ca. 1 sec gedrückt halten. Die LED blinkt 1 x blau. “Setup” Mode wieder durch Doppelklick auf die “Control” Taste verlassen. Erneutes Einschalten des gleichzeitigen Intercom Betriebs: wie oben vorgehen, jetzt blinkt die LED 2 x blau, “Setup” Mode wieder durch Doppelklick auf “Control” verlassenE

• ›› Alle›Artikel,›die›auf›der›Verpackung›oder›der›Gebrauchanweisung›dieses›Symbol›tragen,›dürfen›nicht›in›den›normalen›Mülltonnen›entsorgt›werden,›sondern› müssen›an›gesonderten›Sammelstellen›abgegeben›werden.›Dort›werden›die›Materialien›entsprechend›ihrer›Eigenschaften›getrennt›und,›um›einen›Beitrag› zum›Umweltschutz›zu›liefern,›wiederverwertet.
