BEDIENUNGSANLEITUNG TV EasyScope Twin M Goobay

DE BETRIEBSANLEITUNG EN USER'S MANUAL FR MODE D'EMPLOI IT ISTRUZIONI PER L'USO

1 Sicherheitshinweise 3

1.1 Allgemeines 3
1.2 Benutzergruppen 4
1.3 Warnstufen 4

2 Beschreibung und Funktion 5

2.1 Lieferumfang Modelle 51884 und 51894 5
2.2 Lieferumfang Modelle 51885 und 51895 7
2.3 benöttiges Werkzeug für alle Modelle 9

3 Bestimmungsgemäßer Gebrauch 10
3.1 Nutzungsbeschränkungen 10
4 Montage 10

4.1 Vorbereitung 10

4.2 Wandmontage 10
4.3 Adapterplattenmontage 12
4.4 Flachbildschirmontage 12
4.5 Einhagen und Befestigen von Adapterplatte und

Flachbildschirm 13

4.6 Gerätekabel verlegen und Abdeckungen anbringen 14

4.6.1 Gerätekabel verlegen 14
4.6.2 TV-Wandhalterabdeckungen montieren 15
4.6.3 Abdeckungen montieren 15

4.7 Einstellen von TV-Wandhalter und Flachbildschirm 16

5 Gewährleistung und Haftung 17
6 Pflege, Wartung, Lagerung und Transport 17
7 Problembehebung 18
8 Technische Daten 18

8.1 Technische Daten Modelle 51884 und 51894 18
8.2 Technische Daten Modelle 51885 und 51895 18

9 Informationen zum VESA-Standard 19
10 Entsorgungshinweise 19

1 Sicherheitshinweise

1.1 Allgemeines

• Lesen Sie die beiliegende Produktdokumentation vollständig und sorgfältig vor Benutzung. Diese ist Bestandteil des Produkts.
• Beachten Sie die Sicherheitshinweise in Produktdo kumentation, auf Produkt und Zubehör, sowie auf der Verpackung.
• Benutzen Sie Produkt, Produkte und Zubehör nur in einwandfreiem Zustand.
• Bewahren Sie die Produktdokumentation für andere potentielle Benutzer und zum Nachlesen auf.
• Bei Fragen, Defekten, mechanischen Beschädigungen, Störungen und anderen nicht durch die Begleit dokumentation behebbaren Problemen, wenden Sie sich an ihren Handler.

Lebensgefahr durch Ersticken

Kinder können an verschluckten oder eingeatmen Kleinteilen und Dammaterial ersticken.

Kleinteile und Dammmaterial gegen unbeabsichtigte Benutzung sichern.

Verletzungsgefahr durch Stolpern und Sturz

Ungünstig platzierte bzw. installierte Produkte können Personen verletzen.

Produkt, Produkte teile und Zubehör sicher platzie ren, installieren und transportieren.
Bei Arbeiten mit Lasten sich und den Arbeitsort sichern und von zweiten Person halten lessen.
Demontage-, Wartungs- und Reparaturarbeiten nur von Fachpersonal durchführten halten.

Verletzungsgefahr durch Schneiden

Kinder konnen sich an Verpackungen schreiben.

Kleinteile und Verpackungen gegen unbeabsichtigte Benutzung sichern.

Verletzungsgefahr durch ungeeignete Umgebungsbedingungen

Extreme Umgebungsbedingungen können Personen verletzen.

Auf in der Wand liegende, stromfuhrende Kabel oder andere Leitungen achten und diese nicht beschädigen!
Nicht an Stellen mit direkter Sonneneinstrahlung bzw. starkem Licht montieren. Dies fordert das Ermüden der Augen.

Verletzungsgefahr durch bewegliche Produktteile

Bewegliche Produktteile können Gliedmaßen einklemmen oder quetschen.

Gliedmaßen während des Gebrauchs nicht zwischen Scherteile halten.
Während des Gebrauchs auf die Beweglichkeit des Produktes achten. Dieses kann sich von der Wand weg oder auf sie zu bewegen und seitlich ausschwenken.

Gefahr durch Selfsteingriffe und Zweckentfremdung

Selbsteingriffe und Zweckentfremdungen bergen unvorhersehbare Risiken und führen zum Erlöschen von Gewährleistungs- und Garantieansprüchen.

Modifizieren und ändern Sie weder Produkt, Produktteile noch Zubehör!

Sachschaden durch inkompatible Produkt kombinationen

Inkcompatible Produktkombinationen erfüllen nicht die gewünschte Funktion, können Qualitätsverluste oder Sachschaden zur Folge haben.

Technische Daten aller verwendeter Produkte vergleichen. Diese müssen übereinstimmen oder im angegebenen Bereich liegen.

Sachschaden durch ungeeignete Umgebungsbedingungen

Falsche Umgebungsbedingungen können Sachen beschädigen.

Belastungen, wie Hitze und Kälte, Nisse und direkte Sonneneinstrahlung sowie Vibrationen und mechanischen Druck vermeiden.
Um Quell- und Ausgabegeräte sowie um Schwenk- und Neigebereich ausrei chend Platz für gute Belüftung und Beweglichkeit halten.
Das mitgelieferte Montagematerial ist ausschließlich für die Montage an massiven Stein- und Betonwänden geeignet.
Bei abweichender Beschaffenheit geeignetes Montagematerial nutzen.
Stabilität des Systems nach Montage regelmäßig prufen.

1.2 Benutzergruppen

Aufgrund entsprechlich hoher Risiken und Gefahrenpotentiale)durfen eine Arbeitsschritte nur von geschulten Fachkräften ausgeführrt werden.

Arbeitsschritt Benutzergruppe
Montage, Demon-tage, Ausrichten, Pflege, Lagerung, Transport, Entsorgung	Endverbraucher und Benutzer mit mechanischen Grundkenntnissen
	>> Von Kindern und Personen mit eingeschrankten geistigen und motorischen Fähigkeiten fernhalten und gegen Benutzung sichern!
Wartung, Reparatur	Geschulte Fachkräfte
	>> Spezielle Sicherheitsmaßnahmen, Fachwissen und Werkzeuge nötig!

Tab. 1: Benutzgeruppen

1.3 Warnstufen

Warning vor Gefahren, die bei Missachtung der Sicherheitshinweise unmittelbar zu Tod oder schweren Verletzungen führen.

Warning vor Gefahren, die bei Missachtung der Sicherheitshinweise zu Tod oder schweren Verletzungen führen können.

VORSICHT

Warning vor Gefahren, die bei Missachtung der Sicherheitshinweise zu Verletzungen führen können.

ACHTUNG

Warning vor Gefahren, die bei Missachtung der Hinweise zu Sachschäden führen können.

2 Beschreibung und Funktion

Ihr TV-Wandhalter dient der Montage Ihres Flachbildschirms an stabilen, vertikalen Wänden. Alle aufgeführten Modelle sind individuell neig- und schwenkbar und verfügen über ein Kabelmanagementsystem.

Die Modelle 51885 und 51895 verfügen über einen doppelten Schwenkarm und damit über eine größere Variabilität.

Entnehmen Sie die Detailangaben den technischen Daten.

2.1 Lieferumfang Modelle 51884 und 51894

Teil Abbildung Kürzel Anzahl
Wandmontage
TV-Wandhalter mit VESA-Platte und Kunststoffabdeckungen	A	1
51884 oder 51894
Wandschraube 6.3x55	W-A 6
Betondübel	W-B 6
Unterlegscheibe D6	W-C 6
TV-Wandhaltermontage
Adapterplatte B 1	C	1
Abdeckung	C	1

Abdeckung D 1
TV-Wandhalterabdeckung		E	1
TV-Wandhalterabdeckung		F	1
Griffhalter		G	1
Kunststoffunterlage		H	1
M8 Mutter		I	1
M8 Unterlegscheibe		J	2
M8x20		K	1
M8x50		L	1
M8 Stellrad		M	1
M8 Sprengring		N	1
D8 Unterlegscheibe		O	1
Flachbildschirmontage
M4x14 M-A 4
M5x14		M-B 4
M6x14		M-C 4

M8x20 M-D 4
Unterlegscheibe D5		M-E 4
Unterlegscheibe D8		M-F 4
TV-Abstandhalter		M-G 8

Tab. 2: Lieferumfang Modelle 51884 und 51894

2.2 Lieferumfang Modelle 51885 und 51895

Teil Abbildung Kürzel Anzahl
Wandmontage
TV-Wandhalter mit VESA-Platte	A 1
51885 oder 51895
Wandschraube 6.3x55	W-A 6
Betondübel	W-B 6
Unterlegscheibe D6	W-C 6

TV-Wandhaltermontage
Adapterplatte B 1
Abdeckung		C 1
Abdeckung		D 1

Abdeckung E 1
Abdeckung		F	1
TV-Wandhalterabdeckung		G	1
TV-Wandhalterabdeckung		H	1
Griffhalter		I	1
Kunststoffunterlage		J	1
M8 Mutter		K	1
M8 Unterlegscheibe		L	2
M8x20		M	1
M8x50		N	1
M8 Stellrad		O	1
M8 Sprengring		P	1
D8 Unterlegscheibe		Q	1
Flachbildschirmontage
M4x14 M-A 4
M5x14		M-B 4

Tab. 3: Lieferumfang Modelle 51885 und 51895

M6x14 M-C 4
M8x20		M-D 4
Unterlegscheibe D5		M-E 4
Unterlegscheibe D8		M-F 4
TV-Abstandhalter		M-G 8

2.3 benötigtes Werkzeug für alle Modelle

Werkzeug Abbildung
Leitungsprüfer
Wasserwaage
Stift
Bohrmaschine
Beton-/Steinbohrer 8x60mm
Kreuzschlitz-Schraubendreher
Schraubenschlüssel M8
zweite Person
Schere

Tab. 4: benöttiges Werkzeug für alle Modèle

3 Bestimmungsgemäßer Gebrauch

Dieses Produkt dient dazu, Flachbildschirme mit spezifischen Bildschirmdiagonalen, Gewichten und Befestigungspunkten, die in Kapitel „technische Daten“ zusammengefasst sind, an eine vertikale Wand zu montieren. Eine andere als in Kapitel „Beschreibung und Funktion“ beschriebene Verwendung ist nicht gestattet. Das Nichtbeachten und Nichteinalhalten dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen, Personen- und Sachschäden führen. Beachoten Sie dazu auch das Kapitel „Gewährleistung und Haftung".

3.1 Nutzungsbeschränkungen

Nur in trockenen Innenraumen verwenden.

4 Montage

4.1 Vorbereitung

Vollständigkeit und Unversehrtheit prufen

Packungsinhalt mithilfe des Lieferumfangs auf Vollständigkeit und Unversehrtheit kontrollieren.

Kompatibilität sicherstellen

Sachschaden durch inkompatible Produkt kombinationen
ACHTUNG	>> Technische Daten aller verwendeter Produkte vergleichen. Diese müssen über-einstimmen oder im angegebenen Bereich liegen.

Tab. 5: Kompatibilität sicherstellen

4.2 Wandmontage

Tab. 6: Wandmontage

Verletzungsgefahr durch ungeeignete Umgebungsbedingungen
>> Wandstruktur vor Montage überprüfen bzw. sichere Stelle zur Montage auszuwahlen.	?
>> Auf in der Wand liegende, stromfuhrende Kabel oder andere Leitungen achten und diese nicht beschädigen!
>> Nicht an Stellen mit direkter Sonnenein-strahlung bzw. starkem Licht montieren. Dies fordert das Ermüden der Augen.	Ø
Sachschaden durch ungeeignete Umgebungsbedingungen
>> Um Quell- und Ausgabegeräte sowie um Schwenk- und Neigbereich ausreichend Platz für gute Belüftung und Beweglichkeit halten.	Ø

Werkzeug für alle Modelle

1. Markieren Sie die Bohrlocher

1 bis 6 mit einem Stift.

Der TV-Wandhalter (A) dient als

Schablone.

Fig.2:Locher bohren

1. Bohren Sie die LÖcher mit

60mm tief.

Fig. 3: Wandmontage

Wanddbel (W-B) in die Bohrlocher.

4.3 Adapterplattenmontage

Fig.4.Adapterplattenmontage 51884/51894 und 51885/51895

1. Verbinden Sie die Einzelteile

51885/51895.

1. Ziehen Sie das M8 Stellrad

(M) / (O) im Uhrzeigersinn fest.

4.4 Flachbildschirmmontage

Tab.7: Flachbildschirmontage

VORSICH	Verletzungsgefahr durch Stolpern und Sturz >> Produkt, Produkte teile und Zubehör sichere platzieren, installieren und transportieren.
ACHTUNG	Sachschaden durch ungeeignete Vorge-hensweise >> Beim Anziehen von Schrauben möglichke Kraft aufwenden, um Gewinde nicht zu beschädigen.
	>> Flachbildschirm NIE flach auf den Boden legen. >> Flachbildschirm nicht durch zu lange Schrauben beschädigen.

Werkzeug fur alle Modelle

Fig. 5: Flachbildschimmontage

4.5 Einhängen und Befestigen von Adapterplatte und Flachbildschirm

Verletzungsgefahr durch Stolpern und Sturz
ABBVORSICHT	>> Produkt, Produkte teile und Zubehör sich platzieren, installieren und transportieren. >> Bei Arbeiten mit Lasten sich und den Arbeitsort sichern und von zweiter Person herself lassen.
Sachschaden durch ungeeignete Umgebungsbedingungen
ACHTUNG	>> Um Quell- und Ausgabegeräte sowie um Schwenk- und Neigebereich ausreichend Platz für gute Belüftung und Beweglichkeit{laffen.

Tab. 8: Einhängen und Befestigen des Flachbildschirms

Werkzeug für alle Modelle

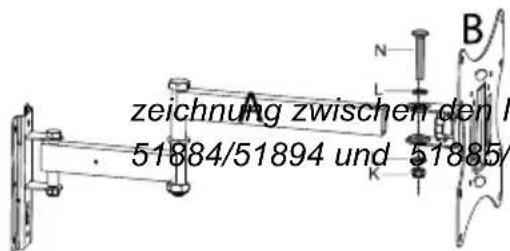

1. Montieren Sie den nlt der Adapter

platte (B) verbundenen Flachbildschirm zusammen mit einer 2. PersonwAbgebildet auf den TV-Wandhalter (A).Sichern Sie die Verbindung durch dasMontagematerial wie abgebildet.

Fig. 6: Einhagen und Befestigen von Adapterplatte und Flachbildschirm 51884/51894

Fig. 7: Einhängen und Befestigen von Adapterplatte und Flachbildschirm 51885/51895

Achten Sie auf die entsprechliche Teilebe

4.6 Gerätekabel verlegen und Abdeckungen anbringen

Tab. 9: Gerätekabel verlegen und Abdeckungen anbringen

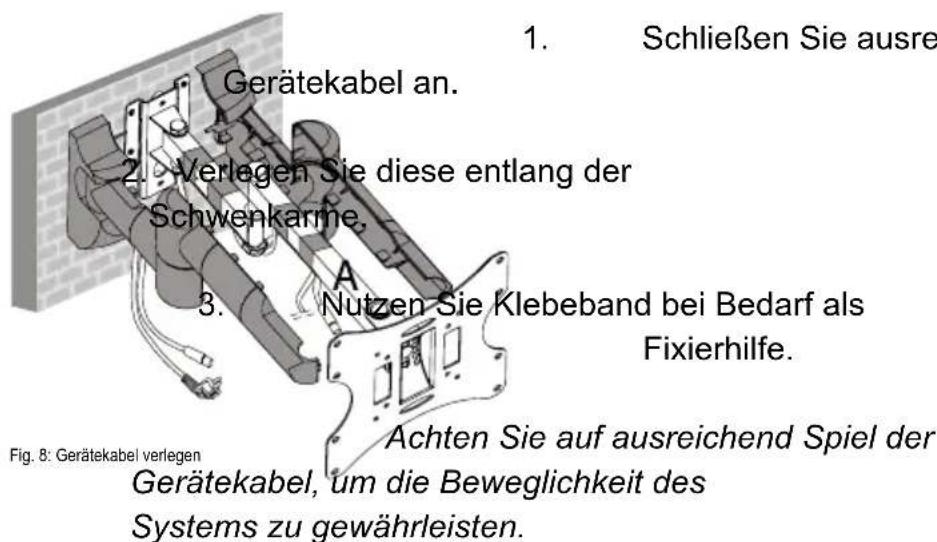

4.6.1 Gerätekabel verlegen

4.6.2 TV-Wandhalterabdeckungen montieren

Werkzeug fur alle Modelle

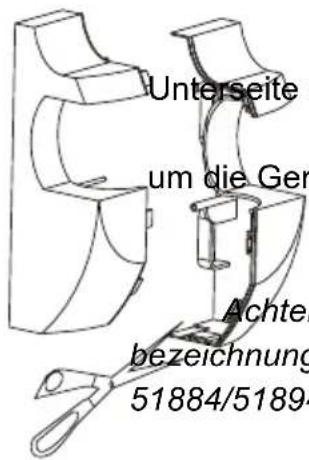

Fig. 9: TV-Wandhalterabdeckungen montieren

1. Schneiden Sie die Ecken an der

der TV-Wandhalterabde-

ckungen an den Sollbruchstellen aus,

um die Gerätekabel verlegen zu

konnen.

Achten Sie auf die entsprechliche Teile

bezeichnung zwischen den Modellen

51884/51894 und 51885/51895.

4.6.3 Abdeckungen montieren

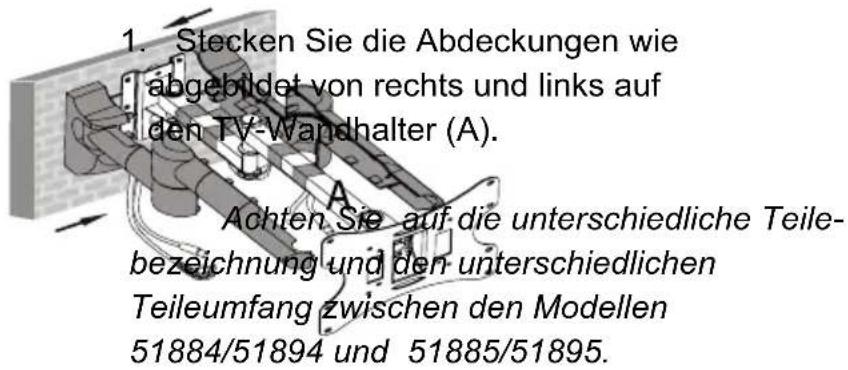

Fig. 10: Abdeckungen montieren

Ende der Montage. Zur Demontage gehen Sie in rückwärfterg Reihenfolge vor.

4.7 Einstellen von TV-Wandhalter und Flachbildschirm

Verletzungsgefahr durch bewegliche Produkte teile

Giedmaßen während des Gebrauchs nicht zwischen Scherteile halten.
Wahrend des Gebrauchs auf die Beweglichkeit des Produktes achten.
Dieses kann sich von der Wand weg oder auf sie zu bewegen und seitlich ausschenken.

ACHTUNG

Sachschaden durch ungeeignete Umgebungsbedingungen

Um Quell- und Ausgabegeräte sowie um Schwenk- und Neigebereich ausreichend Platz für gute Belüftung und Beweglichkeit halten.

Tab. 10: Einstellen von TV-Wandhalter und Flachbildschirm

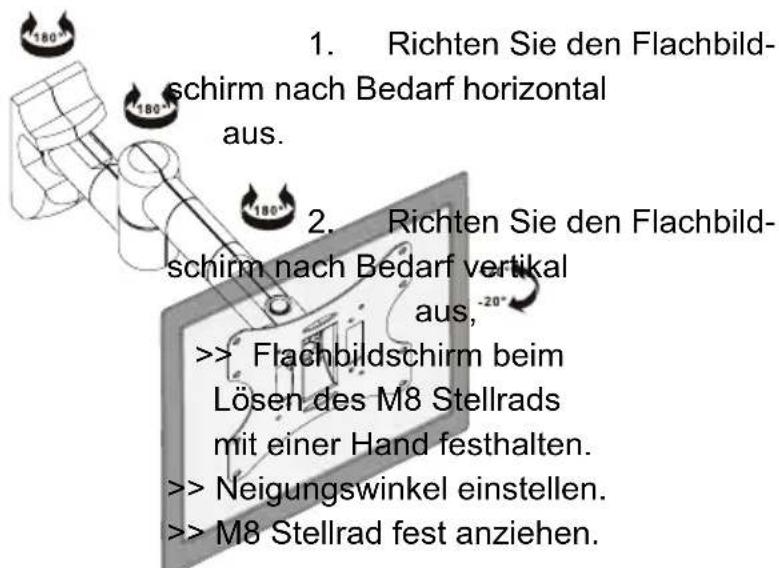

Fig. 11: Einstellen von TV-Wandhalter und Flachbildschirm

5 Gewährleistung und Haftung

• Der Hersteller gewährt auf ein neues Produkt 2 Jahre gesetzliche Gewährleistung.
• Da der Hersteller keinen Einfluss auf die Installation des Produktes hat,deckt die Gewährleistung nur das Produkt selbst ab.
• Falls ein Fehler oder Defekt an Ihr Gemät festgestellt werden sollen, wenden Sie sichitte an ihren Fachhändler und zeigen Sie ggf. ihre Quittung oder Rechnung als Kaufnachweis vor. Ihr Handler wird den Fehler entweder vor Ort beheben, oder das Produkt an den Hersteller weiterleiten. Sie erleichtern den Technikern ihre Arbeit sehr, wenn Sie eventuelle Fehler ausfuhrlich beschreiben – nur dann haben Sie Gewähr, dass auch halten auftretende Fehler mit Sicherheit gefunden und beseitigt werden!
• Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäß Installation, Betrieb oder Wartung entstanden sind.
• Ein anderer als in dieser Betriebsanleitung beschriebener Einsatz ist unzulässig und führt zu Gewährleistungsverlust, Garantieverlust und Haftungsaus schluss.
• Druckfehler und Änderungen an Gerät, Verpackung oder Dokumentation gehalten wir uns vor.

6 Pflege, Wartung, Lagerung und Transport

Das Produkt darf nur von einer Fachwerkstatt gewartet werden.
Schützen Sie die Gelenke vor Schmutz und schmieren Sie diese regelmäß mit leichtem Maschinenöl.
- Reinigen Sie es nur mit einem trockenen, weichen Tuch. Gehen Sie beim Reinigen vorsichtig vor, um Kratzer zu vermeiden. Bei starken Verschmutzungen kann das Reinigungstuchleitung mit Wasser angefeucht werden. Setzen Sie keine Reini gungsmittel oder Chemikalien ein, da dies das Material angreifen kann.
- Achten Sie beim Bewegen der Geräteile daraufuf, dass Sie keine Körperteile darin einkommen!
- Kontrollieren Sie regelmäßige alle Befestigungen und Schrauben auf festen Sitz undziehen Sie diese bei Lockerung wieder fest. Wenden Sie aber nicht zu viel Kraft an, um die Gewinde nicht zu überlasten.
- Vermeiden Sie Stellen mit hohen Temperatures und Feuchtigkeit, bzw. Stellen, die nass werden können, auch bei Wartung, Pflege, Lagerung und Transport.
Lagern Sie Ihr Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und in trockener und staubgeschützter Umgebung.
- Befestigungsböhrungen können sightbar bleiben, wenn das Produkt demoniert wird. Nach längerem Gebrauch kann ein Fleck auf dem Untergrund zusückbleiben.
- Heben Sie die Originalverpackung für den Transport auf, um Schäden zu vermeiden.

7 Problembehebung

Problem Hilfe
Wie kann die Wandqualität getestet werden?	Verkehrslasten für Wohnräume sind in diversen Europa-richtlinien festgelegt.
	>> Wandstarke und Material unter Putz / Tapeten prüfen.
	>> Fachpersonal zu Rateziehen.
Welche Löcher müssen geobhr werden?	>> Kapitel 4.2 lesen.
Der TV-Wand-halter{lösst sich schwer austrich-ten.	>> Die maximale Schwenkbarkeit kann bedingt durch die TV Großke kleiner sein, als angegeben.
andere Fragen >>	Händler kontaktieren.

8.1 Technische Daten Modelle 51884 und 51894

Größe Angabe Einheit
TV Großße 17-42 " / Zoll
VESA	75x75 / 100x100 / 200x100 / 200x200	mm
Traglast max. 30	kg
Neigungswinkel	+/-20	°
Schwenkwinkel der VESA-Platte	+/-90	°
Schwenkwinkel je Schwenkarm	+/-90	°
Farbe	51884: silber 51894: schwarz
Wandabstand	100-330	mm
Mände	220 x 220 x 100-330	mm
Gewicht	1,3	kg

Tab. 12: Technische Daten Modelle 51884 und 51894

8.2 Technische Daten Modelle 51885 und 51895

Größe Angabe Einheit
TV Großße 17-42 “ / Zoll
VESA	75x75 / 100x100 / 200x100 / 200x200 mm
Traglast max. 30 kg
Neigungswinkel +/-20 °
Schwenkwinkel der VESA-Platte	+/-90 °
Schwenkwinkel je Schwenkarm	+/-90 °
Farbe	51885: silber 51895: schwarz
Wandabstand 100-470 mm
Maße 220 x 220 x 100-470 mm
Gewicht 1,76 kg

Tab. 13: Technische Daten Modelle 51885 und 51895

9 Informationen zum VESA-Standard

Um die Befestigungsmöglichkeiten von Monitoren, TV-Geräten und deren Ständer und TV-Wandhalter benutzerfreiendlich zu vereinheitlichen, hat die VESA (Video Electronic Standard Association) für die oben genommen Anwendungen 3 Standards festgelegt. Mit Hilfe des auf Ihrm Anzeigegerät oder in dessen Betriebsanleitung stehenden jeweiligen VESA-Standards und den technischen Daten in dieser Anleitung können Sie die möglichen Befestigungspunkte definierten. Einige Modelle halten eine stufenlose, individuelle Befestigung zu. (z.B. 300 × 300mm für Sony TVs).

VESA Klasse Befestigungsslochabstand von Flachbildschirmen
MIS-D	75x75 / 100x100mm
MIS-E	200x100 / 200x200mm
MIS-F	400x200 / 400x400 / 600x200 / 600x400 / 800x400mm

Tab. 14: Informationen zum VESA-Standard

10 Entsorgungshinweise

Dieses Produkt gehört nicht in den Hausmüll.itte geben Sie Ihr Gerät am Ende seiner Lebensdauer an die dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle kostenlos darüber. Einzelheiten zur Entsorgung regelt das jeweilige Landesrecht. Wertstoffe werden dem Recyclingkreislauf zugeführrt, um darauf neue Rohstoffe zu gewinnen. Folgende Wertstoffe werden in kommunalen Sammelstellen gesammelt:

• Altglas, Kunststoffe, Altmetalle, Bleche uvm.

Mit dieser Art der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

BETRIEBSANLEITUNG 2

USER'S MANUAL 20

MODE D'EMPLOI 38

ISTRUZIONI PER L'USO 58

USER'S MANUAL

Content

Fig. 26: Assemblier la plate VESA 51884/51894 und 51885/51895

DE BETRIEBSANLEITUNG

EN USER'S MANUAL

FR MODE D'EMPLOI

IT ISTRUZIONI PER L'USO

TV-Wandhalter

TV wall mount

TV Support mural

E-Mail: [e-mail]

Web: www.goobay.de

^*(0,14 pro Minute aus dem deutschen Festnetz.

Maximal 0,42 € pro Minute aus dem Mobilfunknetz.)
