BEDIENUNGSANLEITUNG TV Easyslide S Goobay

DE BETRIEBSANLEITUNG EN USER'S MANUAL FR MODE D'EMPLOI IT ISTRUZIONI PER L'USO

1 Sicherheitshinweise 3

1.1 Allgemeines 3
1.2 Benutzergruppen 4
1.3 Warnstufen 4

2 Beschreibung und Funktion 5

2.1 Lieferumfang Modelle 63479 und 63480 5
2.2 Lieferumfang Modelle 63481 und 63482 6
2.3 benöttiges Werkzeug für alle Modelle 7

3 Bestimmungsgemäßer Gebrauch 8

3.1 Nutzungsbeschränkungen 8

4 Montage 8

4.1 Vorbereitung 8
4.2 Wandmontage 8

4.2.1...Vorbereitung 9
4.2.2...Wandmontage 10

4.3 Flachbildschirmmontage 11

4.3.1 ...Flachbildschirme mit flacher Rückseite 11
4.3.2...Flachbildschirme mit gewölbter Rückseite.....12

4.4 Einhagen und Befestigen des Flachbildschirms 12

4.5 Einstellen des TV-Wandhalters 14

4.5.1...Einstellen des Schwenkarms 14
4.5.2...Einstellen der VESA-Halterung 15
4.5.3...Einstellen des Flachbildschirms 15

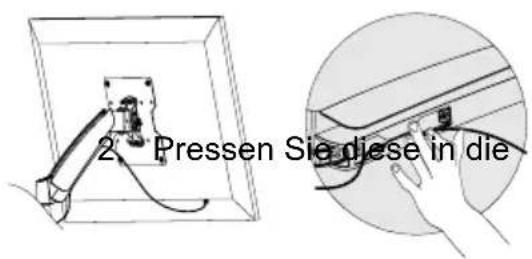

4.6 Gerätekabel verlegen 15

5 Pflege, Wartung, Lagerung und Transport 16
6 Problembehebung 17
7 Technische Daten 17

7.1 Technische Daten Modelle 63479 und 63480 17
7.2 Technische Daten Modelle 63481 und 63482.... 18

8 Informationen zum VESA-Standard 18
9 Entsorgungshinweise 19

1 Sicherheitshinweise

1.1 Allgemeines

• Lesen Sie die beiliegende Produktdokumentation vollständig und sorgfällig vor Benutzung. Diese ist Bestandteil des Produkts.
• Beachten Sie die Sicherheitshinweise in Produktdo kumentation, auf Produkt und Zubehör, sowie auf der Verpackung.
• Benutzen Sie Produkt, Produkte und Zubehör nur in einwandfreiem Zustand.
• Bewahren Sie die Produktdokumentation für andere potentielle Benutzer und zum Nachlesen auf.
• Bei Fragen, Defekten, mechanischen Beschädigungen, Störungen und anderen nicht durch die Begleit Dokumentation behebbaren Problemen, wenden Sie sich an ihren Handler.

Lebensgefahr durch Ersticken

Kinder können an verschluckten oder eingeatmen Kleinteilen und Dammaterial ersticken.

Kleinteile und Dammmaterial gegen unbeabsichtigte Benutzung sichern.

Verletzungsgefahr durch Stolpern und Sturz

Ungünstig platzierte bzw. installierte Produkte können Personen verletzen.

Produkt, Produkte teile und Zubehör sicher platzie ren, installieren und transportieren.
Bei Arbeiten mit Lasten sich und den Arbeitsort sichern und von zweiten Person halten lassen.
Demontage-, Wartungs- und Reparaturarbeiten nur von Fachpersonal durchführten lassen.

Verletzungsgefahr durch Schneiden

Kinder konnen sich an Verpackungen schreiben.

Kleinteile und Verpackungen gegen unbeabsichtigte Benutzung sichern.

Verletzungsgefahr durch ungeeignete Umgebungsbedingungen

Extreme Umgebungsbedingungen können Personen verletzen.

Auf in der Wand liegende, stromfuhrende Kabel oder andere Leitungen achten und diese nicht beschädigen!
Nicht an Stellen mit direkter Sonneneinstrahlung bzw. starkem Licht montieren. Dies fordert das Ermüden der Augen.

Verletzungsgefahr durch bewegliche Produktteile

Bewegliche Produkte teile konnen Gliedmaßen einklemmen oder quetschen.

Gliedmaßen während des Gebrauchs nicht zwischen Scherteile halten.
Während des Gebrauchs auf die Beweglichkeit des Produktes achten.
Dieses kann sich von der Wand weg oder auf sie zu bewegen und seitlich ausschwenken.

Gefahr durch Selfsteingriffe und Zweckentfremdung

Selbsteingriffe und Zweckentfremdungen bergen unvorhersehbare Risiken und führen zum Erlösen von Gewährleistungs- und Garantieansprüchen.

Modifizieren und ändern Sie weder Produkt, Produktteile noch Zubehör!

Sachschaden durch inkompatible Produkt kombinationen

Inkcompatible Produktkombinationen erfüllen nicht die gewünschte Funktion, können Qualitätsverluste oder Sachschaden zur Folge haben.

Technische Daten aller verwendeter Produkte vergleichen. Diese müssen übereinstimmen oder im angegebenen Bereich liegen.

Sachschaden durch ungeeignete Umgebungsbedingungen

Falsche Umgebungsbedingungen konnen Sachen beschädigen.

Belastungen, wie Hitze und Kälte, Nasse und direkte Sonneneinstrahlung sowie Vibrationen und mechanischen Druck vermeiden.
Um Quell- und Ausgabegeräte sowie um Schwenk- und Neigebereich ausrei chend Platz für gute Belüftung und Beweglichkeit halten.

Das mitgelieferte Montagematerial ist ausschließlich für die Montage an massiven Stein- und Betonwänden geeignet.

Bei abweichender Beschaffenheit geeignetes Montagematerial nutzen.
Stabilität des Systems nach Montage regelmäßig prufen.

1.2 Benutzergruppen

Aufgrund entsprechlich hoher Risiken und Gefahrenpotentiale)durfen einige Arbeitsschritte nur von geschulten Fachkräften ausgeführrt werden.

Arbeitsschritt Benutzergruppe
Montage, Demon-tage, Ausrichten, Pflege, Lagerung, Transport, Entsorgung	Endverbraucher und Benutzer mit mechanischen Grundkenntnissen
	>> Von Kindern und Personen mit eingeschrankten geistigen und motorischen Fähigkeiten fernhalten und gegen Benutzung sichern!
Wartung, Reparatur	Geschulte Fachkräfte
	>> Spezielle Sicherheitsmaßnahmen, Fachwissen und Werkzeuge nötig!

Tab.1.Benutzergeuppen

1.3 Warnstufen

Warning vor Gefahren, die bei Missachtung der Sicherheitshinweise unmittelbar zu Tod oder schweren Verletzungen führen.

Warning vor Gefahren, die bei Missachtung der Sicherheitshinweise zu Tod oder schweren Verletzungen führen können.

VORSICHT

Warning vor Gefahren, die bei Missachtung der Sicherheitshinweise zu Verletzungen führen können.

ACHTUNG

Warning vor Gefahren, die bei Missachtung der Hinweise zu Sachschaden führen können.

2 Beschreibung und Funktion

Ihr TV-Wandhalter dient der Montage Ihres Flachbildschirms an stabilen, vertikalen Wänden. Alle aufgeführten Modelle sind individuell neig- und schwenkbar und verfügen über ein Kabelmanagementsystem.

Modelle 63479 und 63480 sind auf die Montage mit flachen Flachbildschirmrückheiten beschränkt. Weiterhin sind diese für keinere Bildschirmdiagonalen und Gewichte ausgelegt als die Modelle 63481 und 63482.

Die Modelle 63480 und 63482 verfügen über einen doppelten Schwenkarm und damit über eine größere Variabilität als die Modelle 63479 und 63481.

Entnehmen Sie den technischen Daten die Detailangaben zu Ihr Modell.

2.1 Lieferumfang Modelle 63479 und 63480

Teil Abbildung Kürzel Anzahl
Wandmontage
TV-Wandhalter mit VESA-Platte und Kunststoffabdeckungen	A 1
63479 oder 63480
Wandschraube 6.3x55	W-A 3
Betondübel	W-B 3
Flachbildschirmmontage
M4x14 M-A 4	M-B 4
M5x14

Unterlegscheibe D5 M-C 4
Werkzeug
Innensechskant-Schlüssel3 mm		B	1
Innensechskant-Schlüssel6 mm		C	1
Schraubenschlüssel		D	1

Tab.2: Lieferumfang Modelle 63479 und 63480

2.2 Lieferumfang Modelle 63481 und 63482

Teil Abbildung Kürzel Anzahl
Wandmontage
TV-Wandhalter mit VESA-Platte und Kunststoffdeckungen	A 1
63481
oder
63482
Wandschraube 6.3x55	W-A 3
Betondübel	W-B 3
Flachbildschirmmontage
M4x14 M-A 4
M5x14	M-B 4
M6x14	M-C 4
M8x20	M-D 4
Unterlegscheibe D5	M-E 4

Unterlegscheibe D8 M-F 4
TV Abstandhalter		M-G 8
Werkzeug
Innensechskant-Schlüssel3 mm		B	1
Innensechskant-Schlüssel6 mm		C	1
Schraubenschlüssel		D	1

Tab.3: Lieferumfang Modelle 63481 und 63482

2.3 benötigtes Werkzeug für alle Modelle

Werkzeug Abbildung
Leitungsprüfer
Wasserwaage
Stift
Bohrmaschine
Beton-/Steinbohrer 8x60mm
Kreuzschlitz-Schraubendreher
zweite Person

Tab.4: benötigtes Werkzeug für alle Modelle

3 Bestimmungsgemäßer Gebrauch

Dieses Produkt dient dazu, Flachbildschirme mit spezifischen Bildschirmdiagonalen, Gewichten und Befestigungspunkten, die in Kapitel „technische Daten“ zusammengefasst sind, an eine vertikale Wand zu montieren. Eine andere als in Kapitel „Beschreibung und Funktion“ beschriebene Verwendung ist nicht gestattet. Das Nichtbeachten und Nichteinalten dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfallen, Personen- und Sachschäden führen. Beachoten Sie dazu auch das Kapitel „Gewährleistung und Haftung".

3.1 Nutzungsbeschränkungen

Nur in trockenen Innenraumen verwenden.

4 Montage

4.1 Vorbereitung

Vollständigkeit und Unversehrtheit prufen

Packungsinhalt mithilfe des Lieferumfangs auf Vollständigkeit und Universehrtheit kontrollieren.

Kompatibilität sicherstellen

Sachschaden durch inkompatible Produkt kombinationen
ACHTUNG	>> Technische Daten aller verwendeter Produkte vergleichen. Diese müssen über-einstimmen oder im angegebenen Bereich liegen.

Tab.5: Kompatibilität sicherstellen

4.2 Wandmontage

Verletzungsgefahr durch ungeeignete Umgebungsbedingungen
>> Wandstruktur vor Montage überprüfen bzw. sichere Stelle zur Montage auszuwahlen.	?
>> Auf in der Wand liegende, stromführende Kabel oder andere Leitungen achten und diese nicht beschädigen!
>> Nicht an Stellen mit direkter Sonnenein-strahlung bzw. starkem Licht montieren. Dies fordsert das Ermüden der Augen.
Sachschaden durch ungeeignete Umgebungsbedingungen
ACHTUNG	>> Um Quell- und Ausgabegeräte sowie um Schwenk- und Neigbereich ausreichend Platz für gute Belüftung und Beweglichkeit halten.

Tab.6: Wandmontage

Werkzeug für alle Modelle

zusätzliches Werkzeug für Modelle 63479 und 63480

Schraubenschlussel D

4.2.1Vorbereitung

1. Entfernen Sie die 2 Kunststoffabde

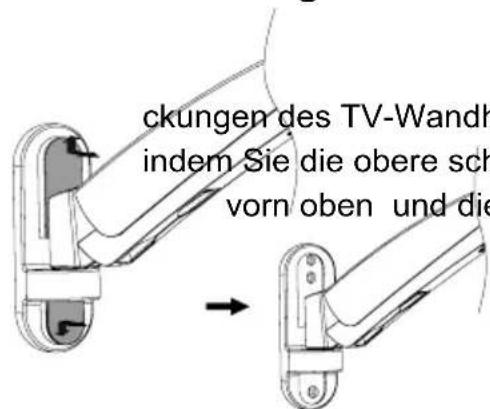

Fig.1: Kunststoffabdeckungen entfern

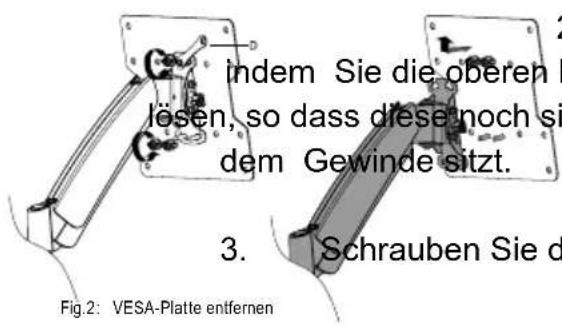

1. Entfernen Sie die VESA-Platte,

ernleicht

auf

1. Schrauben Sie die unteren Muttern

gegen den Uhrzeigersinn vollständig ab.

4.2.2Wandmontage

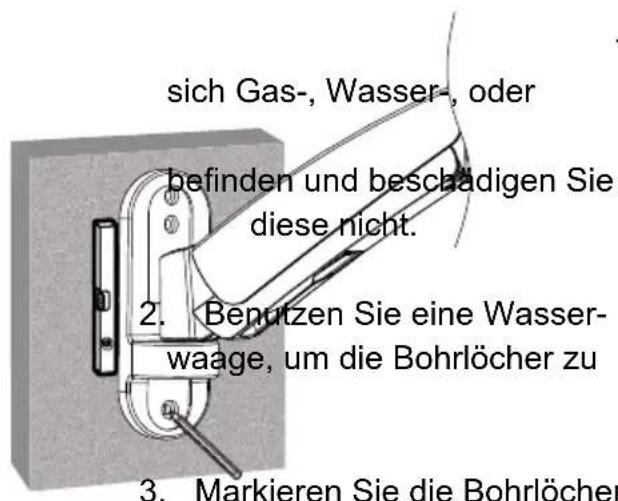

Fig.3: Ausrichten und Anzeichnen

1. Prufen Sie vor dem Bohren, ob

Stromleitungen in

markieren.

Der TV-Wandhalter (A) dient als Schablone.

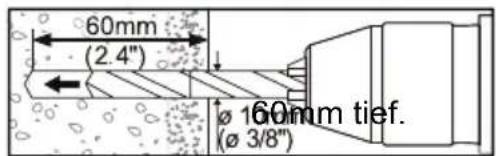

Fig.4: LÖcher bohren

1. Bohren Sie die LÖcher mit

einem 10mm-Steink

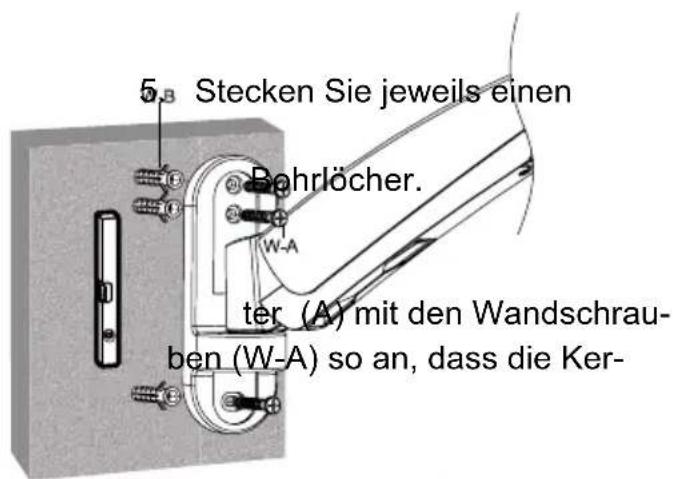

Fig.5: Wandmontage

6.

Wandübel (W-B)

Bringen Sie

be an der

nahme nach

7.

Stecken Sie

abdeckungen wiee

TV-Wandhalter (A).

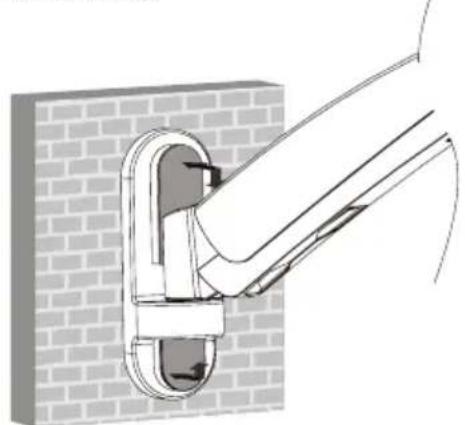

Fig.6: Kunststoffabdeckungen aufstecken

4.3 Flachbildschirmmontage

VORSICHT

Verletzungsgefahr durch Stolpern und Sturz

Produkt, Produkte und Zubehör sichere platzieren, installieren und transportieren.

ACHTUNG

Sachschaden durch ungeeignete Vorgehensweise

BeimAnziehen von Schrauben mäßige Kraft aufwenden,um Gewinde nicht zu beschädigen.

Flachbildschirm NIE flach auf den Boden legen.

Flachbildschirm nicht durch zu lange Schrauben beschädigen.

Tab.7: Flachbildschirmmontage

4.3.1 Flachbildschirme mit flacher Rückseite

Werkzeug für alle Modelle

1. Lehnen Sie den Flachbild-

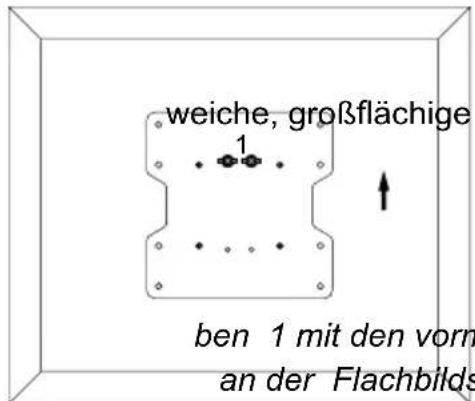

Fig.7:Ausrichtung der VESA-Platte 4.3.1

Unterla-

ben 1 mit den vormontierten Muttern

an der Flachbildschirmoberseite

sitzen, wie in Kapitel 4.2 berschrie-

ben. Diese halten VESA-Platte und

Flachbildschirm beim Einh

den TV-Wandhalter.

Fig.8: Montage der VESA-Platte 4.3.1

2. Montieren Sie die VESA-Platte

mit den zu Ih

schirm passenden

scheiben und Schra

der Flachbildschirmrückse

wie abgebildet.

4.3.2 Flachbildschirme mit gewölbter Rückseite

Werkzeug für alle Modelle

Die Verwendung gewöblter Flachbildschirmrückheiten ist nur mit den Modellen 63481 und 63482 möglich.

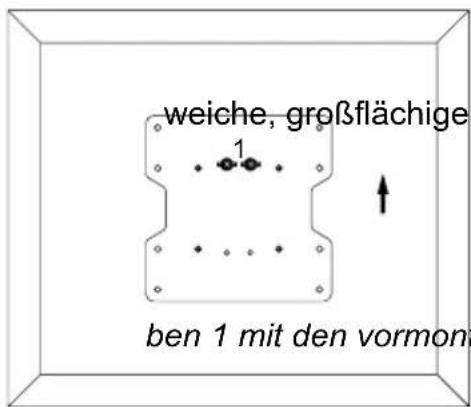

Fig.9: Ausrichten der VESA-Platte 4.3.2

1. Lehnen Sie den Flachbild-

Unterla-

schirm vertical

ge oder eine

sichern Sie ih

und Umkippen.

Achten Sie darauf, dass die Schra

an der Flachbildschii

sitzen, wie in Kapitel 4.2 berschreiben. Diese halten VESA-Platte und

Flachbildschirm beim

den TV-Wandhalter.

Fig.10: Montieren der VESA-Platte 4.3.2

2. Montieren Sie die VESA-Platte

mit den Untei

den TV Absta

an der Flacht

te wie abgebi

Die TV Abstandhalter (M-G) konn

einfach oder doppelt

werden. Achten Sie auf ausreichende

Schaubenlange.

4.4 Einhängen und Befestigen des Flachbildschirms

Verletzungsgefahr durch Stolpern und Sturz

Produkt, Produkte und Zubehör sichere platzieren, installieren und transportieren.

Bei Arbeiten mit Lasten sich und den Arbeitsort sichern und von zweiter Person helfen halten.

Sachschaden durch ungeeignete Umgebungsbedingungen
ACHTUNG >> Um Quell- und Ausgabegeräte sowie um Schwenk- und Neigebereich ausreichend Platz für gute Belüftung und Beweglichkeit halten.

Tab.8: Einhängen und Behestigen des Flachbildschirms

Werkzeug fur alle Modelle

zusätzliches Werkzeug für Modelle 63479 und 63480

Schraubenschlussel D

1. Hängen Sie den mit der VESA-Platte

verbundenen

Flachbildschirm

zusammen mit einer 2. Person mit

TV-Wandhalters (A).

Zwischen den oberen Muttern und dem Gewindeanschlag ist ein Spalt von ca. 4mm ideal.

Fig.11: Einhängen des Flachbildschirms

1. Stellen Sie den Flachbild

schirm gerade.

1. Drehen Sie die oberen und

unteren

Mattern

im

Fig.12: Anschauben des Flachbildschirms

4.5 Einstellen des TV-Wandhalters

Verletzungsgefahr durch bewegliche Produkte teile
VORSICH	Gliedmaßen während des Gebrauchs nicht zwischen Scherteile halten.
	Während des Gebrauchs auf die Beweglichkeit des Produktes achten. Dieses kann sich von der Wand weg oder auf sie zu bewegen und seitlich aus-schwenken.
Sachschaden durch ungeeignete Umgebungsbedingungen
ACHTUNG	Um Quell- und Ausgabegeräte sowie um Schwenk- und Neigebereich ausreichend Platz für gute Belüftung und Beweglichkeit setzen.

Tab.9: Einstellen des TV-Wandhalters

4.5.1 Einstellen des Schwenkarms

Werkzeug
Innensechskant-Schlüssel 6 mm	C

Mit der 6 mm Innensechskantschraube konnen Sie die Federvorspannung des Schwenkarms einstellen. Ein schwe rer Flachbildschirm benötigt eine straffere Einstellung als ein leichter.

Variante 2

Drehen Sie die 6 mm Innensechskantschraube im Uhrzeigersinn nach (-), um die Federvorspannung zu verringn, z.B. wenn sich der Flach-bild schirm selbstständig nach oben bewegt.

4.5.2 Einstellen der VESA-Halterung

Werkzeug

Innensechskant-Schlüssel

3mm

B

Fig.14:Einstellen der VESA-Halterkein.

1. Sichern Sie mit einer Hand

den Flachbildschirm.

Innensechskantschrauben

durch Drehen gege

Uhrzeigersinn etwas.

3.

Stellen Sie den

4. Ziehen Sie die 3 mm

Innensechskantschrauben

durch Drehen im

sinn wieder fest.

4.5.3 Einstellen des Flachbildschirms

Fig.15:Einstellen des Flachbildschirms

Richten Sie den Flachbildschirm nach

horizontal und/o

Gerätekabel konnen aufgren

Beweglichkeit des TV-War

nachträglich angeschlossen

4.6 Gerätekabel verlegen

ACHTUNG

Sachschaden durch ungeeignete Umgebungsbedingungen

Um Quell- und Ausgabegeräte sowie um Schwenk- und Neigebereich ausreichend Platz für gute Belüftung und Beweglichkeit halten.

Tab.10: Gerätekabel verlegen

Fig.16: Gerätekabel verlegen

1. Schlieben Sie ausreichend lange Gerätekabel an.

Kabelhaltevorrichtung(en)

Achten Sie auf ausreichend Spiel der

Gerätekabel, um die

des Systems zu

Ende der Montage. Zur Demontage gehen Sie in rückwärfterg Reihenfolge vor.

5 Pflege, Wartung, Lagerung und Transport

• Das Produkt darf nur von einer Fachwerkstatt gewartet werden.

• Schützen Sie die Gelenke vor Schmutz und schmieren Sie diese regelmäßig mit leichtem Maschinenöl.

• Reinigen Sie es nur mit einem trockenen, weichen Tuch. Gehen Sie beim Reinigen vorsichtig vor, um Kratzer zu vermeiden. Bei starken Verschmutzungen kann das Reinigungstuch kein mit Wasser angefeucht werden. Setzen Sie keine Reini gungsmittel oder Chemikalien ein, da dies das Material angreifen kann.

• Achten Sie beim Bewegen der Geräteile darauf, dass Sie keine Körperteile darin einkommen!

• Kontrollieren Sie regelmäßige alle Befestigungen und Schrauben auf festen Sitz undziehen Sie diese bei Lockierung wieder fest. Wenden Sie aber nicht zu viel Kraft an, um die Gewinde nicht zu überlasten.

• Vermeiden Sie Stellen mit hohen Temperatures und Feuchtigkeit, bzw. Stellen, die nass werden können, auch bei Wartung, Pflege, Lagerung und Transport.

• Lagern Sie Ihr Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und in trockener und staubgeschützter Umgebung.

• Befestigungsbohrungen können sightbar bleiben, wenn das Produkt demoniert wird. Nach längerem Gebrauch kann ein Fleck auf dem Untergrund zusückbleiben.

• Hebien Sie die Originalverpackung für den Transport auf, um Schäden zu vermeiden.

6 Problembehebung

Problem Hilfe
Wie kann die Wandqualität getestet werden?	Verkehrslasten für Wohnräume sind in diversen Europa-richtlinien festgelegt.
	>> Wandstärke und Material unter Putz / Tapeten prüfen.
	>> Fachpersonal zu Rateziehen.
Welche Löscher müssen geobhr werden?	>> Kapitel 4.2 lesen.
Der TV-Wand-halter{lassst sich schwer ausrich-ten.	>> Die maximale Schwenkbarkeit kann bedingt durch die TV Großke kleiner sein, als angegeben.
Der TV-Wand-halter macht Gerausche	>> Diese resultieren aus der innenliegenden Feder und sind während des Bewegens normal.
	>> Treten diese im Ruhezustand auf,lesen Sie Kapitel 4.5.1.
andere Fragen >>	Händler kontaktieren.

Tab.11: Problembehebung

7 Technische Daten

7.1 Technische Daten Modelle 63479 und 63480

Größe Angabe Einheit
TV Große	13-27	“/Zoll
VESA	75x75 / 100x100	mm
Traglast	max. 15	kg
Neigungswinkel	+/-15	°
Schwenkwinkel der VESA-Platte	+/-90	°
Schwenkwinkel je Schwenkarm	+/-90	°
Rotationswinkel der VESA-Platte	+/-2	°
Wandabstand	63479: 50-360	mm
	63780: 55-580
Maße	63479: 132 x 475 x 50-360	mm
	63480: 132 x 475 x 55-580
Gewicht	63479: 2,40	kg
	63480: 2,95

Tab.12: Technische Daten Modelle 63479 und 63480

7.2 Technische Daten Modelle 63481 und 63482

Größe Angabe Einheit
TV Große 17-42 " / Zoll
VESA 100x100 / 200x100 / 200x200 mm
Traglast max. 20 kg
Neigungswinkel +/-15 °
Schwenkwinkel der VESA-Platte	+/-90	°
Schwenkwinkel je Schwenkarm	+/-90	°
Rotationswinkel der VESA-Platte	+/-3	°
Wandabstand	63481: 55-360	mm
	63782: 55-580
Maße	63481: 230 x 565 x 55-360	mm
	63482: 230 x 565 x 55-580
Gewicht	63481: 3,26	kg
	63482: 3,84

Tab.13: Technische Daten Modelle 63481 und 63482

8 Informationen zum VESA-Standard

Um die Befestigungsmöglichkeiten von Monitoren, TV-Geräten und deren Ständer und TV-Wandhalter benutzerfreundlich zu vereinheitlichen, hat die VESA (Video Electronic Standard Association) für die oben genannten Anwendungen 3 Standards festgelegt. Mit Hilfe des auf Ihrm Anzeigegerät oder in dessen Betriebsanleitung stehenden jeweiligen VESA-Standards und den technischen Daten in dieser Anleitung können Sie die möglichen Befestigungspunkte definieren. Einige Modelle setzen eine stufenlose, individuelle Befestigung zu.

(z.B. 300 × 300 ~mm für Sony TVs).

VESA Klasse	Befestigungsslochabstand von Flachbildschirmen
MIS-D 75x75 / 100x100mm
MIS-E	200x100 / 200x200mm
MIS-F	400x200 / 400x400 / 600x200 / 600x400 / 800x400mm

Tab.14: Informationen zum VESA-Standard

9 Entsorgungshinweise

Dieses Produkt gehört nicht in den Hausmüll.itte geben Sie Ihr Gerät am Ende seiner Lebensdauer an die dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle kostenlos darüber. Einzelheiten zur Entsorgung regelt das jeweilige Landesrecht. Wertstoffe werden dem Recyclingkreislauf zugeführrt, um darauf neue Rohstoffe zu gewinnen. Folgende Wertstoffe werden in kommunalen Sammelstellen gesammelt:

• Altglas, Kunststoffe, Altmetalle, Bleche uvm.

Mit dieser Art der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

DE

BETRIEBSANLEITUNG 2

USER'S MANUAL 18

MODE D'EMPLOI 32

ISTRUZIONI PER L'USO 48

USER'S MANUAL

Content

DE BETRIEBSANLEITUNG

EN USER'S MANUAL

FR MODE D'EMPLOI

IT ISTRUZIONI PER L'USO

TV-Wandhalter

TV wall mount

TV Support mural

E-Mail: [e-mail]

Web: www.goobay.de

^*(0,14 pro Minute aus dem deutschen Festnetz.

Maximal 0,42 € pro Minute aus dem Mobilfunknetz.)
