BEDIENUNGSANLEITUNG XT 1000 EC Starmix

Dieses Gerät nicht ohne Beachtung der Gebrauchsanleitung verwenden.

D Original-Bedienungsanleitung 4

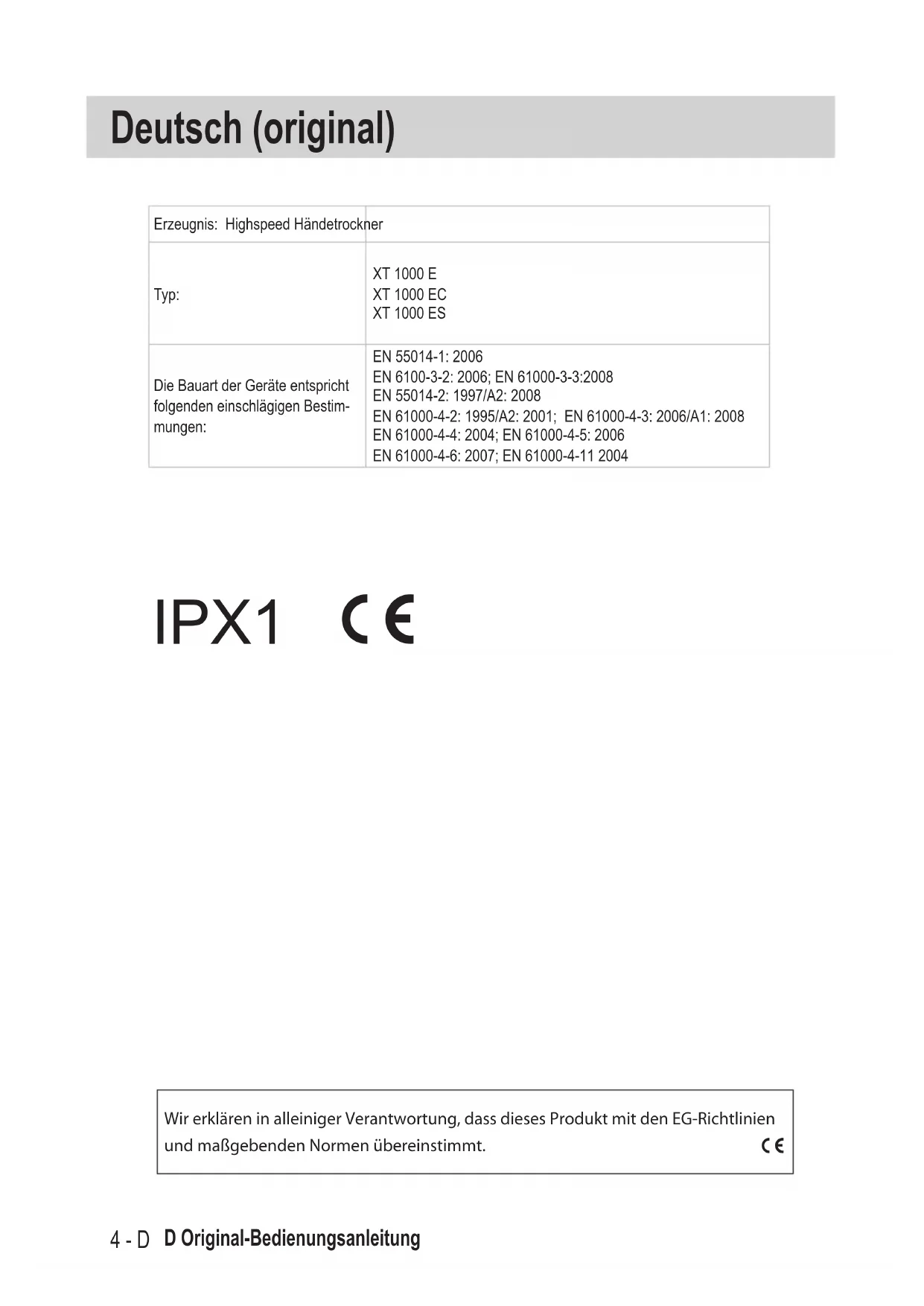

Erzeugnis: Highspeed Händetrockner
Typ:	XT 1000 E XT 1000 EC XT 1000 ES
Die Bauart der Geräte entspricht folgenden einschlädigen Bestimmungen:	EN 55014-1: 2006 EN 6100-3-2: 2006; EN 61000-3-3:2008 EN 55014-2: 1997/A2: 2008 EN 61000-4-2: 1995/A2: 2001; EN 61000-4-3: 2006/A1: 2008 EN 61000-4-4: 2004; EN 61000-4-5: 2006 EN 61000-4-6: 2007; EN 61000-4-11 2004

IPX1 CE

Wir erklären in alleiniger Verantwortung, dass这点 Produkt mit den EG-Richtlinien und maßgebenden Normen übereinstimmt.

Lesen Sie vor der Inbetriebnahme des Trockners die Bedienungsanleitung sorgfältig durch. Sie gibt wichtige Hinweise zur Bedienung, Sicherheit sowie Wartung und Pflege. Bewahren Sie die Bedienungsanleitung sorg fällig auf und geben Sie diese bei Veräußerung an den Nachbesitzer weiter.

Der Hersteller besteht sich Konstruktions- und Ausstattungsänderungen vor.

Andere Arbeiten, als in dieser Bedienungsanleitung beschrieben, * ^d rufen Sie nicht ausführten.

1 Vor dem Gebrauch

Wir haben diese Gebrauchsanleitung erstellt, damit Sie Ihr neuen Gerät schnell und umfassend kenenlernen.

• Bette lesen Sie vor Inbetriebnahme des Gerätes diese Anleitung aufmerksam durch. Sie gibt wichtige Hinweise für die Sicherheit, den Gebrauch, die Wartung und Entsorgung.
• Machen Sie sich in der Reihenfolge dieser Gebrauchsanleitung mit ihrem neuen Gerät und seinen verschiedenen Funktionen vertraut.
• Beachten Sie alle Hinweise und Erklärungen, die sich auf die richtige Bedienung und Behandlung beziehen. Damit erreichen Sie ständige Einsatzbereitschaft und eine lange Lebensdauer Ihres Gerätes.
• Besonderss sind die Hinweise zu berücksichtigten, die die Sicherheit betreffen. Sie halten, Unfälle zu verhufen und Ihr Gerät vor Schaden zu schützen.
• Bewahren Sie die Gebrauchsanleitung auf, sie kann Ohnen auch später noch ein nützlicher Helfen sein.

Dieses Gerät entspricht den anerkannten Regeln der Technik und den einschädigten Sicherheitsbestimmungen für Elektrogeräte. Der Hersteller haftet nicht für evtl. Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht werden.

2 Sicherheitshinweise

Erstickungsgefahr
Verpackungsmaterial, wie Folienbeutel, gehoren nicht in die Kinderhände.
- Bei Austritt von Schaum oder Flüssigkeit den Trockner sofort ausschalten.
- Trockner einschließlich Zubehör nicht in Betriebnehmen, wenn:

• Trockner erkennbare Schäden (Risse/Brüche) aufweist,

• Netzanschlussleitung defect ist oder Rissbildung bzw. Alterung aufweisen,

• Verdacht besteht auf einen unsichtbaren Defekt (nach einem Sturz).

• Der Trocknerarf nicht in explosionsgefahrdeten Räumen betrieben werden.

• Den Trockner von entflammbaren Gasen und Substanzen fernhalten.
• Bei Zweckentfremdung, unsachgemäßer Bedienung oder nicht fachgerechter Reparatur übernimmt der Hersteller keine Haftung für Schäden.
• Keine beschädigten Verlägerungsleitungen verwenden.
• Wenn die Anschlussleitung des Trockners beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die beim Hersteller oder seinem Kundendienst erhältlich ist.
• Prufen Sie vor Anschluß des Gerätes, ob die auf dem Typenschild angegebene Spannung mit derjenigen Ihres Hausanschlusses übereinstimmt. Das Typenschild finden Sie auf der Gehäuseunterseite.
• Personen (einschließlich Kinder), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, den Trockner sichere zu benutzen, sollen den这群 Treckner nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.
• Bei Kindern, alten oder gebrechlichen Personen ist in besonderem Maße Vorsicht geboten.
• Verwenden Sie zur Reinigung keine Dampfstrahlgeräte oder Hochdruckreiniger.
  Säure, Azeton und Lösungsmittel können Trocknerteile anatzen.
• Reparaturen nur von Fachkräften, z.B. Kundendienst, ausführten halten. Nur Original-Ersatzteile verwenden.
• Nicht fachgerecht reparierte Geräte stellen eine Gefahr für den Benutzer dar.

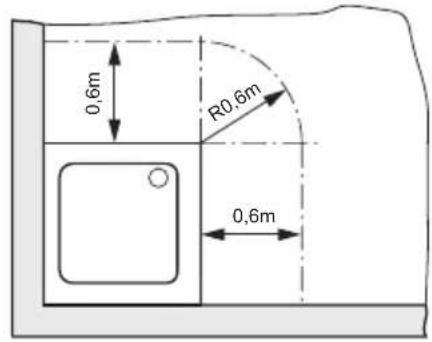

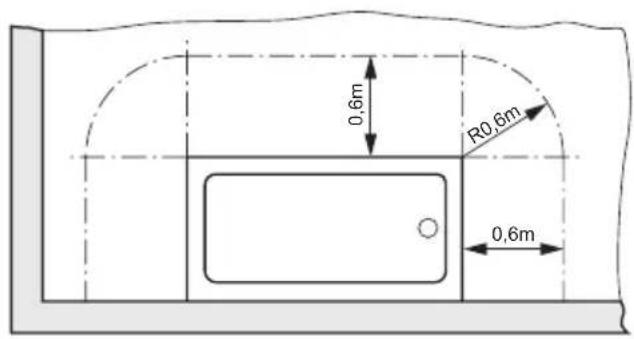

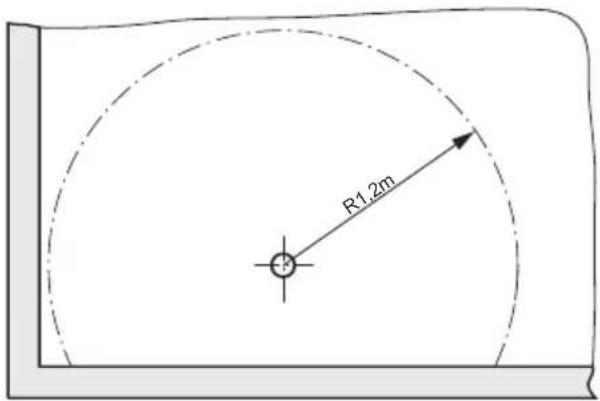

3 Sicherheitsabstände

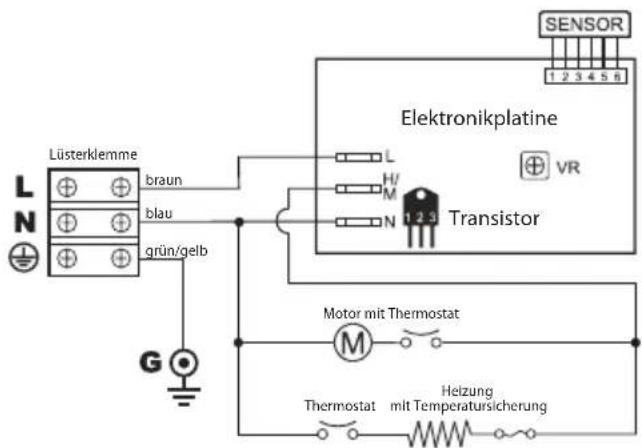

4 Schaltplan

5 Technische Daten

		XT 1000 E XT 1000 EC XT 1000 ES
Spannung U 220-240 V~ 220-240 V~ 220-240 V~
Frequenz Hertz 50/60 Hz 50/60 Hz
Nennleistung Watt 900 900 900
Max. Leistung	Watt	1000	1000	1000
Motorleistung	Watt	max. 500	max. 500	max. 500
Heizleistung	Watt	max. 500	max. 500	max. 500
Luftstrom	l/sec.	28	28	28
Luftgeschwindigkeit	m/sec 90	90	90
relative Trocknungszeit	sec.	ca. 15	ca. 15	ca. 15
Gewicht	kg	3,8	3,8	3,8
Abmessungen (B x T x H)	mm	250 x 138 x 180	250 x 138 x 180	250 x 138 x 180

6 Montageanleitung

• Mit der Montage ist ein Fachmann zu beauftragen, damit gewährleistet ist, daß das Gerät unter Beachtung der Sicherheitsvorschriften angeschlossen wird. In Räumen mit Duschen und Badewannen darf das Gerät nicht innerhalb der in den VDE-Vorschriften festgelegten Sicherheitsbereiche (0,6 m zum Dusch-bzw. Badewannenrand und 1,2 m zu Brauseköpfen) angebracht werden. (siehe Sicherheitsabstände)
• Vor der Montage den Stromkreis spannungsfrei schalten!

• Bringen Sie das Montageblatt an der Wand auf der Höhe an, die in der Tabelle links unter empfohlen wird.
• Markieren Sie mit einer Spitze die Mittelpunkte der 4 Befestigungsböhungen, bohren Sie die Löscher mit einem 8-mm-Bohrer.

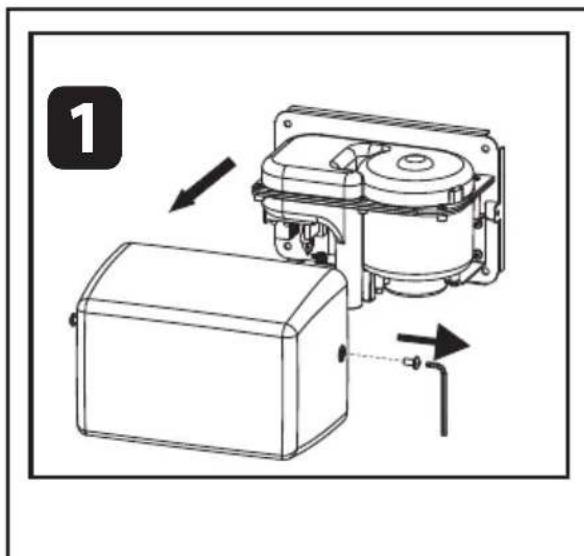

• Entferen Sie den Deckel des Gerats; schrauben Sie dazu die beiden Schrauben mit der Diebstahlsicherung, die sich an der Trägerplatz befi den, vollständig ab Benutzen Sie dazu den mitgelieferten Spezialsechskantschluss.

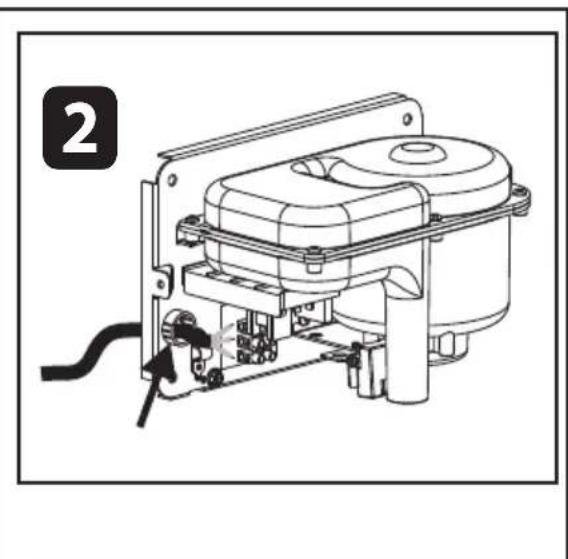

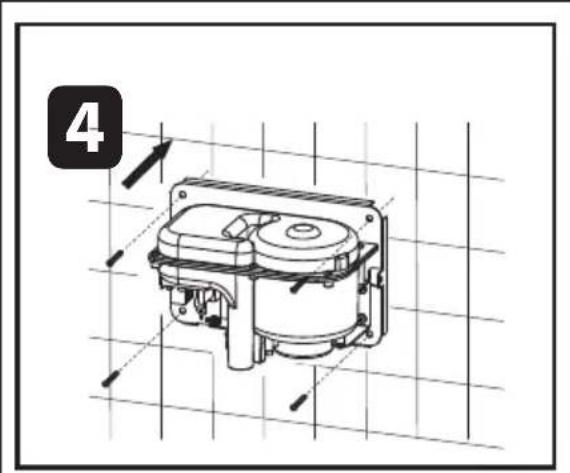

• Befestigen Sie die Trägerplatte mit den mitgelieferten Dübel und Schrauben an der Wand.

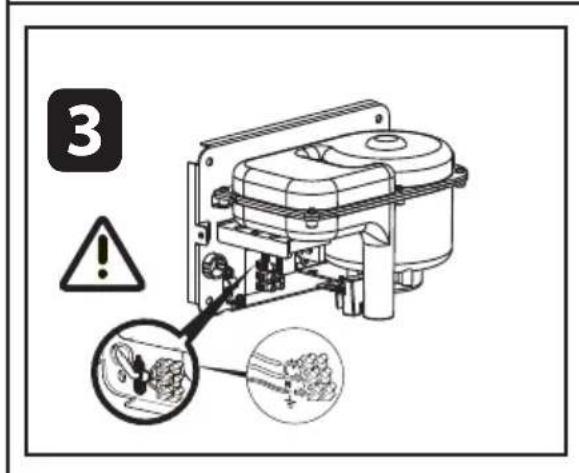

• Schlieben Sie das Gerät an das Stromnetz an. Beachten Sie dazu die Informationen im Kapitel Sicherheitschinweise. DIESE TÄTIGKEIT DARF NUR VON EINEM QUALIFIZIERENTE ELEKTRIKER DURINGGEFÜHRT WERDEN!

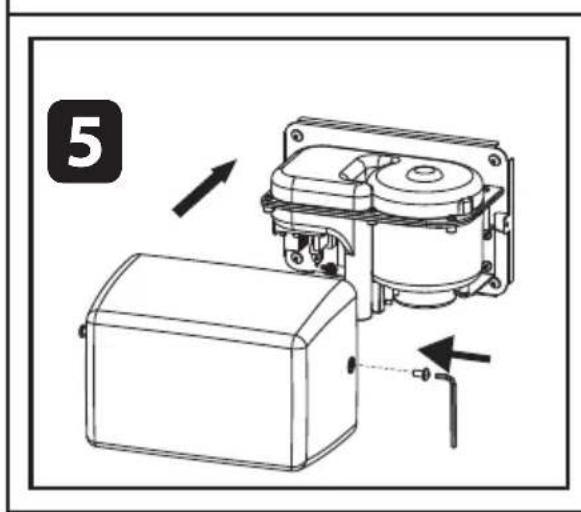

• Schlieben Sie das Gerät wieder mit dem Deckel und befestigen Sie diesen mit den beiden Schrauben mit Diebstahlsicherung. Ziehen Sie die Schrauben mit der Hand an.

7 Wartung und Reinigung

Die Lufteinlassöffnungen zur Reinigung von anhaftenden Flusen und Staub bei Bedarf mit einer Staubsauger- Fugendüse absagen. Festhaftende Verschmutzungen im Luftintritt mit einer Bürste entfernen. Die Gehäuseoberfläche kann mit einem trockenen oder feuchten Tuch abgewischt werden. Scharfe Reinigungsmittel dürfen nicht verwendet werden.

8 Hinweis

Altgeräte enthalten wertvolle Materialien, die zur Wiederaufarbeitung geeignet sind. Sauger nicht dem normalen Hausmüll beifugen, sondern über geeignete Sammelsysteme fachgerecht entsorgen, z. B. über ihreCOMMUNALE Entsorgungsstelle.

37 Technische Gegevens

		XT 1000 E XT	1000 EC XT 1000 ES
Spanning U 220-240 V~ 220-240	V~ 220-240	V~
Frequentie Hertz 50/60 Hz 50/60	Hz 50/60 Hz
Nominaal vermogen Watt 900 900	900 900
Max. vermogen	Watt	1000	1000	1000
Motorvermogen	Watt	max. 500	max. 500	max. 500
Verwarmingsvermogen	Watt	max. 500	max. 500	max. 500
Luchtstroom	l/sec.	28	28	28
Uittredingssnelheid lucht m/sec 90		90	90
Handdroogtijd	sec. ca.	15 ca.	15 ca.	15
Gewicht	kg	3,8	3,8	3,8
Afmetingen (B x D x H)	mm	250 x 138 x 180	250 x 138 x 180	250 x 138 x 180

38 Montagevolgorde

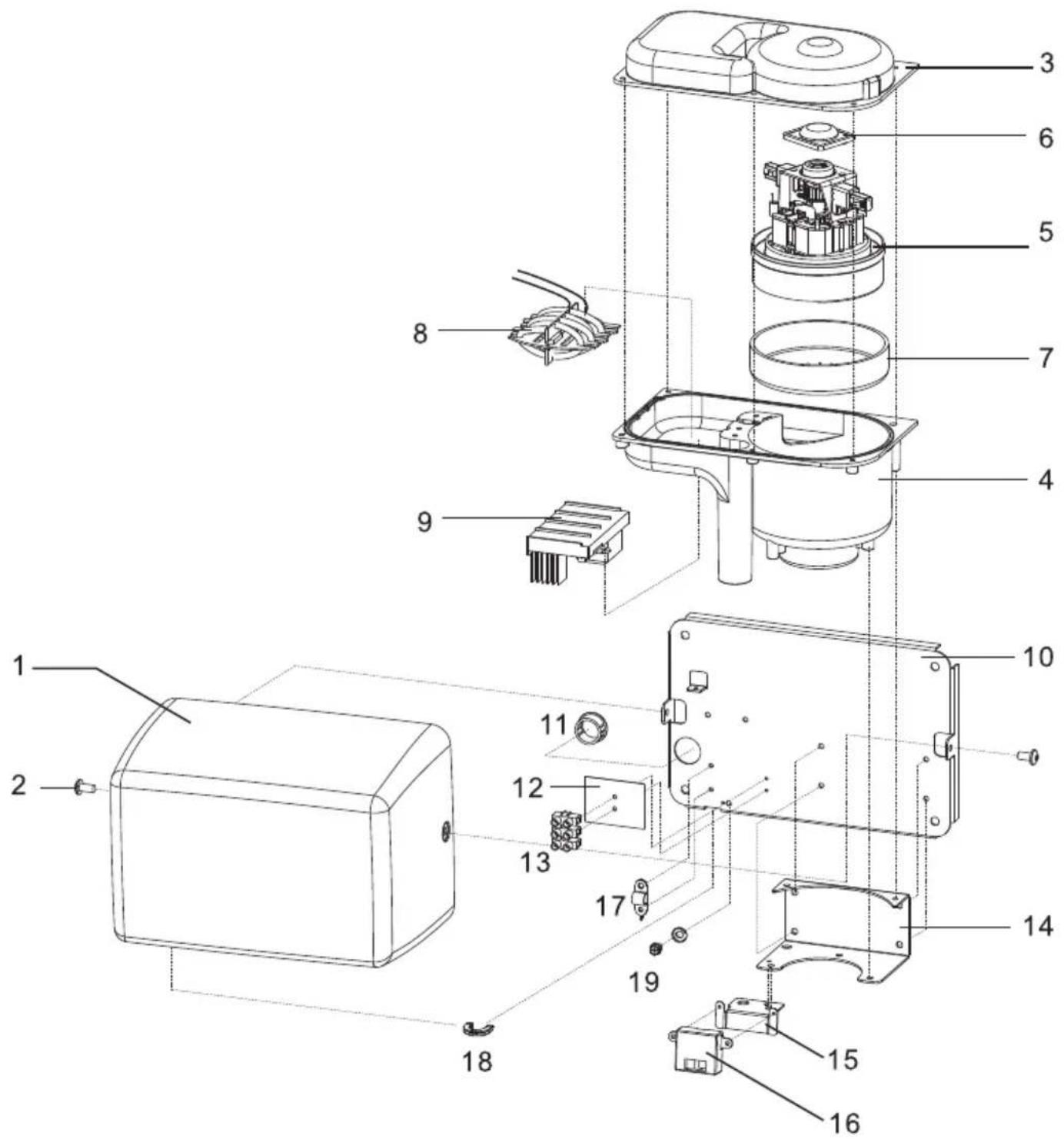

16 Explosionszeichnung

17 Ersatzteilliste
