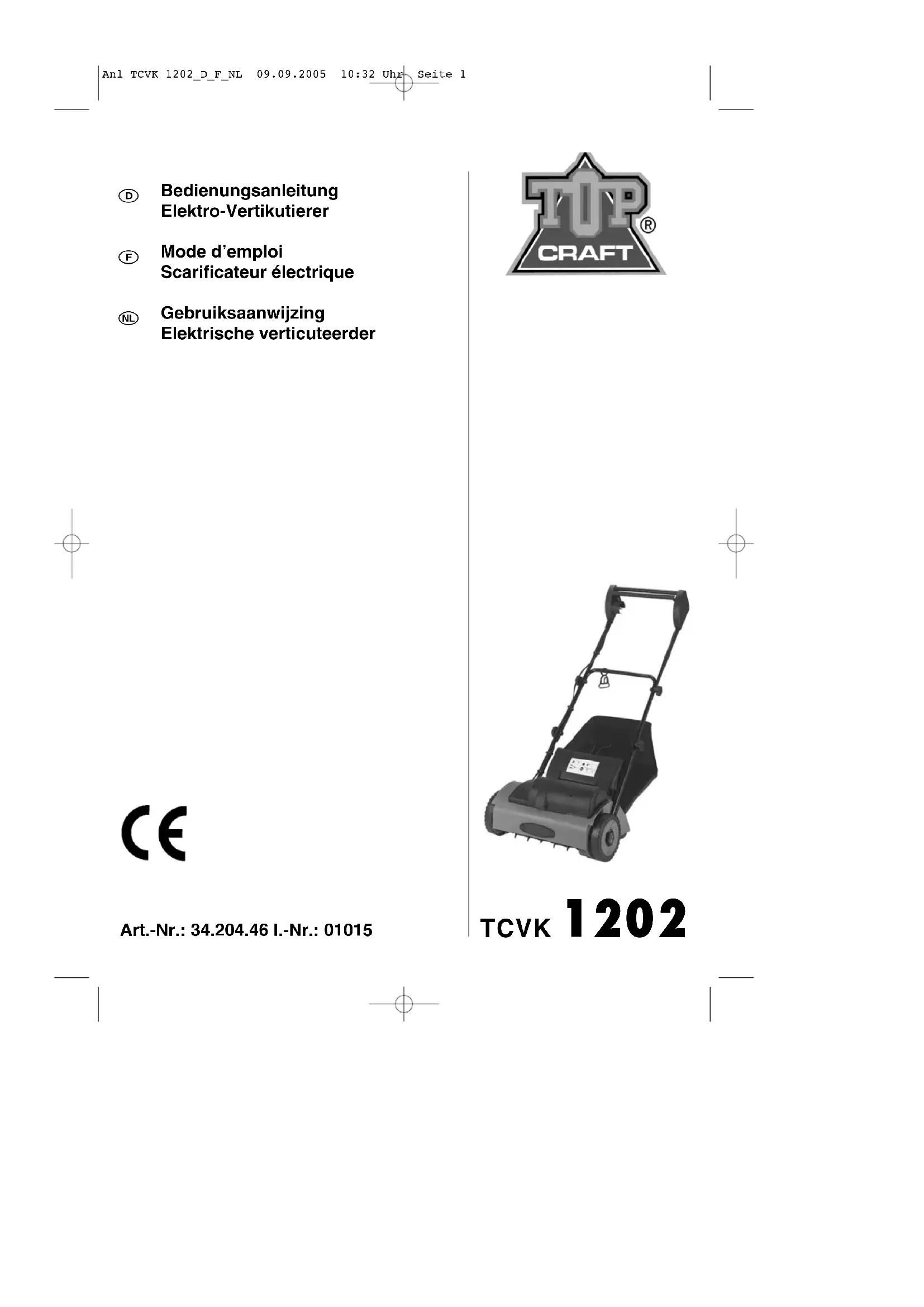

BEDIENUNGSANLEITUNG TCVK 1202 Topcraft

Bedienungsanleitung Elektro-Vertikutierer

Gebruiksaanwijzing Elektrische verticuteerder Art.-Nr.: 34.204.46 I.-Nr.: 01015 TCVK 1202 Anl TCVK 1202_D_F_NL 09.09.2005 10:32 Uhr Seite 12 Bitte Seiten 2-5 ausklappen Veuillez déplier les pages 2 à 5 Gelieve blz. 2-5 uit te vouwen Anl TCVK 1202_D_F_NL 09.09.2005 10:32 Uhr Seite 23

Anl TCVK 1202_D_F_NL 09.09.2005 10:32 Uhr Seite 34

Anl TCVK 1202_D_F_NL 09.09.2005 10:32 Uhr Seite 45 4a 4b

Anl TCVK 1202_D_F_NL 09.09.2005 10:32 Uhr Seite 56

Anl TCVK 1202_D_F_NL 09.09.2005 10:32 Uhr Seite 67

Anl TCVK 1202_D_F_NL 09.09.2005 10:32 Uhr Seite 7Bevor Sie mit diesem Elektrovertikutierer arbeiten, lesen Sie die nachstehenden Sicherheitsvorschriften und die Bedienungsanleitung aufmerksam durch. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie die Bedienungsanleitung bitte mit aus. Bewahren Sie die Bedienungsanleitung immer gut auf! Verpackung: Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind Rohstoffe und somit wiederverwendungsfähig oder können dem Rohstoffkreislauf zurückgeführt werden. Dieser Elektrovertikutierer ist nur zum Vertikutieren des Rasens bestimmt. Machen Sie sich mit den Stellteilen und dem richtigen Gebrauch der Maschine vertraut. Der unsachgemäße Gebrauch des Elektrovertikutierers kann zu schweren Verletzungen führen.

Sicherheitsvorschriften

1. Erlauben Sie niemals Kindern oder

Personen, die die Gebrauchsanweisung nicht kennen, den Vertikutierer zu benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.

2. Vor allen Kontroll-, Wartungs- und

Instandsetzungsarbeiten ist das Netzkabel abzustecken.

3. Im Arbeitsbereich des Vertikutierers ist der

Benutzer für Schäden gegenüber Dritten verantwortlich, die durch die Benutzung des Vertikutierers verursacht wurden.

4. Arbeiten Sie nur bei guten Lichtverhält-

nissen oder sorgen Sie für eine entsprech- ende künstliche Beleuchtung.

5. Überprüfen Sie immer das Gerät auf

irgendwelche Anzeichen von Beschädigungen.

6. Überzeugen Sie sich davon, dass alle

Schutzvorrichtungen montiert sind und einwandfrei funktionieren.

7. Verwenden Sie das Gerät nie, wenn Sie

8. Stellen Sie den Motor ab und ziehen Sie

11. Allgemeine Sicherheitsvorschriften S. 8

12. Aufbauübersicht (siehe Abb.1) S. 10

13. Lieferumfang (siehe Abb.3) S. 10

14. Beschreibung der Hinweis-Logos (siehe Abb. 2) S. 111

15. Ordnungsgemäßer Gebrauch S. 11

16. Zusammenbau des Vertikutierers S. 12

17. Einstellung der Vertikutiertiefe S. 13

18. Inbetriebnahme S. 13

19. Hinweise zum richtigen Vertikutieren S. 13

10. Entleeren des Fangsackes S. 14

11. Wartung und Pflege S. 14

12. Austausch von Messerwalze und Zahnriemen S. 15

13. Ersatzteilbestellung S. 15

14. Technische Daten S. 15

15. Entsorgung S. 15

16. Fehlersuchplan S. 16

17. Ersatzteilliste S. 17

18. Ersatzteilzeichnung S. 18

19. EG-Konformitätserklärung S. 41

20. Garantie-Urkunde S. 42

Anl TCVK 1202_D_F_NL 09.09.2005 10:32 Uhr Seite 8den Netzstecker, bevor Sie den Vertikutierer überprüfen, reinigen, warten oder Arbeiten an ihm durchführen und wenn ein Fremdkörper getroffen wurde.

9. Vor dem Gebrauch ist immer durch

Sichtkontrolle zu prüfen, ob die Messerwalze abgenutzt oder beschädigt ist.

10. Bei der Montage oder Demontage der

Messerwalze müssen die Anweisungen befolgt werden.

11. Überprüfen Sie das Gelände, auf dem der

Vertikutierer eingesetzt wird und entfernen Sie alle Gegenstände, die erfasst und weggeschleudert werden können. Vor der Benutzung sollen Fremdkörper vom Rasen entfernt werden, während der Benutzung ist auf Fremdkörper zu achten. Achten Sie auf Verlängerungsleitungen, welche Sie für den Betrieb benötigen.

12. Während des Vertikutierens ist immer

festes, rutschfestes Schuhwerk und eine lange Hose zu tragen. Lüften Sie nie barfüssig oder mit leichten Sandalen.

13. Verwenden Sie den Vertikutierer immer mit

geschlossener Auswurfklappe, bzw. mit Fangsack.

14. Benutzen Sie die Maschine niemals mit

beschädigten oder ohne Schutzeinrich- tungen, z.B. ohne Prallbleche und/oder Fangeinrichtung.

15. Beim Starten des Motors darf der

Vertikutierer nicht angehoben werden.

16. Führen Sie niemals Hände oder Füsse an

oder unter sich drehende Teile. Halten Sie sich immer entfernt von der Auswurföffnung auf.

17. Wenn Sie am Hang vertikutieren, muss der

Rasen quer zum Hang vertikutiert werden.

18. Verwenden Sie den Vertikutierer nicht bei

Steigungen über 15 %.

19. Bevor Sie den Vertikutierer zum Transport

anheben, muss der Motor abgeschaltet, Netzkabel abgesteckt und der Stillstand der Messerwalze abgewartet werden.

20. Achten Sie darauf, dass sich während des

Betriebs keine Personen, besonders Kinder und Tiere in der unmittelbaren Nähe des Vertikutierers aufhalten. Sorgen Sie dafür, dass ein Sicherheitsabstand von 10 Metern eingehalten wird.

21. Bewahren Sie den Vertikutierer an einem

trockenen und für Kinder unzugänglichen Ort auf.

22. Reparaturen an den elektrischen Teilen

des Vertikutierers dürfen nur durch einen Elektro-Fachmann durchgeführt werden.

23. Die verwendeten Anschlussleitungen

dürfen nicht leichter als leichte Gummischlauchleitungen H07RN-F nach DIN 57 282/VDE 0282 sein und mindestens einen Querschnitt von 1,5 mm

aufweisen. Die Kupplung muss spritzwasserge- schützt sein. Die Anschlussleitung muss durch die Zugentlastung geführt und an die Schalter-Steckerkombination angesteckt werden. Prüfen Sie vor Gebrauch die Leitung auf Beschädigungen und Alterung. Vertikutieren Sie niemals mit nicht einwandfreien Leitungen. Wird die Leitung beim Vertikutieren beschädigt, sofort Netzstecker ziehen und dann erst den Schaden überprüfen.

24. Beim Starten des Motors darf der

Vertikutierer nicht gekippt werden, es sein denn, der Vertikutierer muss bei dem Vorgang angehoben werden. In diesem Fall kippen Sie ihn nur so weit, wie es unbedingt erforderlich ist, und heben Sie nur die vom Benutzer abgewandte Seite hoch.

25. Sorgen Sie dafür, dass alle Muttern, Bolzen

und Schrauben fest angezogen sind und das Gerät in einem sicheren Arbeitszu- stand ist.

26. Wenn ein Fremdkörper getroffen wurde,

suchen Sie nach Beschädigungen am Vertikutierer und führen Sie die erforderlichen Reparaturen durch, bevor Sie erneut starten und mit dem Vertiku- tierer arbeiten.

27. Der Vertikutierer darf nicht dem Regen

ausgesetzt werden. Der Rasen darf nicht nass oder sehr feucht sein.

28. Achten Sie während der Arbeit immer auf

einen sicheren Stand.

Anl TCVK 1202_D_F_NL 09.09.2005 10:32 Uhr Seite 929. Führen Sie die Maschine nur im Schritttempo.

30. Seien Sie besonders vorsichtig, wenn Sie

die Fahrtrichtung am Hang ändern.

31. Seien Sie besonders vorsichtig, wenn Sie

den Vertikutierer umkehren oder ihn zu sich heranziehen.

32. Halten Sie den Vertikutierer an, wenn er

zum Transport über andere Flächen als Gras angehoben werden muss und wenn er von und zu der lüftenden Fläche bewegt werden muss.

33. Starten oder betätigen Sie den

Anlassschalter mit Vorsicht entsprechend den Herstelleranweisungen. Achten Sie auf ausreichenden Abstand der Füße zur Messerwalze.

34. Heben Sie oder tragen Sie den

Vertikutierer nie mit laufenden Motor.

35. Vor dem Verlassen des Gerätes ist der

Motor stillzusetzen, ausserdem ist der Netzstecker zu ziehen.

36. Lassen Sie den Motor abkühlen, bevor Sie

die Maschine in geschlossenen Räumen abstellen.

37. Vor dem Einstellen oder Säubern des

Vertikutierers oder vor dem Prüfen, ob die Netzanschlussleitung verschlungen oder beschädigt ist, den Vertikutierer ausschalten und den Netz-stecker ziehen.

38. Kupplungssteckdosen an Anschluss-

elementen müssen aus Gummi, Weich- PVC oder anderem thermoplastischem Material der gleichen Festigkeit sein oder mit diesem Material überzogen sein.

39. Achten Sie darauf, dass Sie Bahnen

vermeiden, welche die freie Bewegung des Verlängerungskabels behindern könnten.

40. Stellen Sie den Motor ab und ziehen sie

den Netzstecker ab: - bevor Sie Blockierungen lösen oder Verstopfungen beseitigen. - bevor Sie das Gerät reinigen, überprüfen oder Arbeiten an dem Gerät durchführen. - nach Auffahren auf ein Hindernis

41. Falls das Gerät anfängt, ungewöhnlich zu

vibrieren, ist eine sofortige Überprüfung erforderlich.

42. Um Brandgefahr zu vermeiden, halten Sie

den Motor frei von Gras, Blättern und Moos.

43. Ersetzen Sie aus Sicherheitsgründen

abgenutzte oder beschädigte Teile.

44. Wenn die Verbindungsleitung des Gerätes

beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnliche qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

45. Sicherheitseinrichtungen dürfen nicht

entfernt oder überbrückt werden.

46. Prüfen Sie regelmäßig die Fangeinrichtung

auf Verschleiß oder beschädigte Teile.

1. Ein/Aus-Schalthebel

3. Schalter-Stecker-Kombination

4. Kabelzugentlastung

8. Radkappe mit Tiefenverstellung

3. Unterer Schubbügel

4. Befestigungsrohre

5. Kreuzschlitz-Schraubendreher

6. Flachrundschrauben

7. Kreuzschlitzschrauben

10. Kabelzugentlastung

11. Kunstoffführungsteile (C)

12. Kunstoffführungsteile (B)

Anl TCVK 1202_D_F_NL 09.09.2005 10:32 Uhr Seite 1011

4. Beschreibung der Hinweis-

Logos (siehe Abb. 2) 1= Achtung! Vor Inbetriebnahme Gebrauchsanweisung lesen. 2= Dritte Personen (oder Tiere) aus dem Gefahrenbereich fernhalten. 3= Gehör- und Augenschutz tragen. 4= Vor den Arbeiten an der Messerwalze den Netzstecker ziehen. 5= Rotierende Messerwalze 6= Scharfe Arbeitswerkzeuge-Schneiden Sie sich nicht die Finger und Zehen 7= Netzkabel von der Maschine fernhalten. Ein Zerstören des Netzkabels durch die rotierende Messerwalze soll dadurch verhindert werden.

5. Ordnungsgemäßer Gebrauch

Stromanschluss Der Vertikutierer kann an jede Lichtsteckdose (mit 230 Volt Wechselstrom) angeschlossen werden. Es ist jedoch nur eine Schuko- Steckdose zulässig, zu deren Absicherung ein Leitungs-Schutzschalter für 16A vorzusehen ist. Ausserdem sollte ein 30mA- Fehlerstrom- schutzschalter vorhanden sein! Geräteanschlussleitung Verwenden Sie bitte nur Geräteanschluss- leitungen, welche nicht beschädigt sind. Die Geräteanschlussleitung darf nicht beliebig lang sein (max. 50m), da sonst die Leistung des Elektromotors vermindert wird. Die Geräte- anschlussleitung muss einen Querschnitt von 3 x 1,5mm

haben. An Geräteanschluss- leitungen von Vertikutierern entstehen besonders häufig Isolationsschäden. Ursachen hierfür sind u.a.: - Rissstellen durch Überfahren der Leitung - Quetschstellen, wenn die Geräteanschluss- leitung unter Türen und Fenster geführt wird - Risse durch Alterung der Isolation - Knickstellen durch unsachgemässe Befestigung oder Führung der Geräteanschlussleitung Solche schadhaften Geräteanschlussleitungen werden verwendet, obwohl sie aufgrund der Isolationsschäden lebensgefährlich sind. Kabel, Stecker und Kupplungsdosen sollen den nachfolgend aufgelisteten Bedingungen genügen. Geräteanschlussleitungen zum Anschluss von Vertikutierern müssen Gummiisolierungen haben. Die Geräteanschlussleitungen müssen mindestens vom Typ H05RN-F und 3-adrig sein. Ein Aufdruck der Typenbezeichnung auf der Geräteanschlussleitung ist vorgeschrieben. Kaufen Sie nur Geräteanschlussleitungen mit Kennzeichnung! Die Stecker und Kupplungs- dosen an Geräteanschlussleitungen müssen aus Gummi bestehen und spritzwasser- geschützt sein. Die Geräteanschlussleitungen dürfen nicht beliebig lang sein. Längere Geräteanschlussleitungen erfordern größere Leiterquerschnitte. Geräteanschlussleitungen und Verbindungs- leitungen müssen regelmässig auf Schäden geprüft werden. Achten Sie darauf, dass die Leitungen bei der Prüfung stromlos sind. Wickeln Sie die Geräteanschlussleitung ganz ab. Überprüfen Sie auch die Gerätean- schlussleitungseinführungen, an Steckern und Kupplungsdosen, auf Knickstellen. Der Vertikutierer ist für die private Benutzung im Haus- und Hobbygarten geeignet. Als Vertikutierer für den privaten Haus- und Hobbygarten werden solche angesehen, deren jährliche Benutzung in der Regel 10 Stunden nicht übersteigen und die vorwiegend für die Pflege von Gras- oder Rasenflächen verwendet werden, nicht jedoch in öffentlichen Anlagen, Parks, Sportstätten sowie nicht in der Land- und Forstwirtschaft. Die Einhaltung der vom Hersteller beigefügten Gebrauchsanweisung ist Voraussetzung für den ordnungsgemässen Gebrauch des Anl TCVK 1202_D_F_NL 09.09.2005 10:32 Uhr Seite 1112

Vertikutierens. Die Gebrauchsanweisung enthält auch die Betriebs-, Wartungs- und Instandhaltungsbedingungen. Achtung! Wegen körperlicher Gefährdung des Benutzers darf der Vertikutierer nicht einge- setzt werden als Häcksler zum Zerkleinern von Ast- und Heckenabschnitten. Ferner darf der Vertikutierer nicht verwendet werden als Motorhacke und zum Einebnen von Boden- erhebungen, wie z.B. Maulwurfshügel. Aus Sicherheitsgründen darf der Vertikutierer nicht verwendet werden als Antriebsaggregat für andere Arbeitswerkzeuge und Werkzeugsätze jeglicher Art.

Vertikutierers Der Vertikutierer ist bei Auslieferung demontiert. Der komplette Schubbügel muss vor dem Gebrauch des Vertikutierers montiert werden. Folgen Sie der Gebrauchsanweisung Schritt für Schritt und orientieren Sie sich an den Bildern, damit der Zusammenbau für Sie einfach wird. Montage des unteren Schubbügels (siehe Bilder 5, 6 a/b und 7) 앬 Abgewinkelte Befestigungsrohre (Bild 5 Pos. A) in die Gehäuselöcher stecken. Antivibrationsgummi (Bild 5 Pos. C) zwischen Gehäuse und Befestigungsrohr legen! Bitte darauf achten, dass die Wölbung des Rohres die Außenseite ist (Bild 6b). 앬 Anschliessend die Kabelzugentlastung (Bild 7 Pos. E) auf den unteren Schubbügel stecken (Bild 7). 앬 Nun wird der untere Schubbügel auf die Befestigungsrohre gesteckt (Bild 6a). 앬 Mit den beiliegenden Flachrundschrauben (A) und Sterngriffen (D) zusammen- schrauben. Die Kunststoffführungsteile (Bild 6b Pos. B+C) nicht vergessen! 앬 Achtung: Die Sterngriffe müssen außen montiert sein (Bild 1 Pos. 5)! 앬 Nun können die beiden Befestigungsrohre (Bild 5 Pos. A) mit beiliegenden Schrauben (B) am Gehäuse festgeschraubt werden (Bild 5). Montage des oberen Schubbügels (Bild 7/8) 앬 Oberen Schubbügel (Bild 7) so positionieren, dass die Löcher des oberen Schubbügels mit den Löchern des unteren Schubbügels übereinstimmen. 앬 Achtung! Es besteht die Möglichkeit, den oberen Schubbügel in zwei verschiedene Höhen zu montieren (siehe Bild 8 Pos. E). 앬 Beiliegende Kunststoffführungsteile (B) auf die Flachrundschrauben (A) stecken und anschließend von innen durch die Bohrung der Holme stecken. 앬 Beiliegende Kunststoffführungsteile (C) mit der Abrundung zum Rohr auf die Flachrundschrauben (A) stecken. 앬 Mit beiliegenden Sterngriffen (D) beide Schubbügel zusammenschrauben. 앬 Mit den Kabelhaltern (Bild 10) das Netzkabel aussen an den Rohren der Schubbügel befestigen (Bild 1 / Pos. 6), so dass das Öffnen und Schliessen der Auswurfklappe (Bild 1 / Pos. 7) gewährleistet ist. 앬 Achtung! Bitte achten Sie darauf, dass sich die Auswurfklappe leicht öffnen und schliessen lässt! Montage des Fangsackes (Abb. 11-15): 앬 Stecken Sie den kleinen Rahmen von vorne in den grossen Rahmen (Bild 11). 앬 Stülpen Sie den Fangsack über das Bügelgestell (Bild 12). Der Fangsack muss wie im Bild 13 und 14 gezeigt am Bügelgestell befestigt werden. Zum Einhängen des Fangsackes muss der Motor abgeschaltet werden und die Messerwalze darf sich nicht drehen. 앬 Auswurfklappe (Bild 1/Pos.7) mit einer Hand anheben. Mit der anderen Hand den Fangsack am Handgriff halten und von oben einhängen (Bild 15). Anl TCVK 1202_D_F_NL 09.09.2005 10:32 Uhr Seite 1213

7. Einstellung der Vertikutiertiefe

Achtung: Vor Verstellung der Vertikutiertiefe Gerät abschalten, Netzkabel abziehen und Motor auslaufen lassen. - Die Vertikutiertiefe wird durch die Festlegung der Positionen der Radkappe fixiert. Durch Anziehen und Drehen der Radkappe können 3 Stufen eingestellt werden (Bild 4a) - In der Mitte der Radkappen sind die Zahlen „I, II, und III“ eingeprägt - Steht die Zahl „III“ oben, ist die Hochstellung fixiert (Bild 4b). Messer befinden sich ca. 1 mm über dem Boden. Die Stufe III wird zum Transport des Vertikutierers eingestellt. - Steht die Zahl „II“ oben, ist die Mittelstellung fixiert (Bild 4c), Die Vertikutiertiefe ist ca. 4 mm. - Steht die Zahl „I“ oben ist die tiefste Stellung eingestellt (Bild 4d). Die Vertikutiertiefe ist ca. 7 mm. Achtung: Die Radkappen müssen immer ganz einrasten! Immer auf gleiche Einstellung auf beiden Seiten achten. Am Anfang ist die Höhenstufe „II“ wählen. Nach Abnutzung der Vertikutiermesser kann die Stufe „III“ verwendet werden.

Schließen Sie die Geräteanschlussleitung an die Schalter-Steckerkombination (Bild1 / Pos.3) an und sichern Sie die Anschlussleitung mit der Zugentlastung (Bild 1a/Pos. 4). Achtung! Um ein ungewolltes Einschalten des Vertikutierers zu verhindern, ist die Schalter-Stecker-Kombination mit einem Zweipunktschalter (Bild 9 / Pos. 1) ausgestattet. Einschalten (Bild 9): Einschaltsperre (1) drücken und gleichzeitig Schalthebel (2) ziehen. Anschließend Einschaltsperre loslassen. Ausschalten (Bild 9): Schalthebel (2) loslassen. Führen Sie diesen Vorgang einige Male durch, damit Sie sicher sind, dass ihr Gerät korrekt funktioniert. Nicht auf hartem Untergrund starten. Bevor Sie Reparatur oder Wartungsarbeiten am Gerät vornehmen, müssen Sie sich vergewissern, dass sich die Messerwalze nicht dreht und das Gerät vom Netz getrennt ist. Achtung! Öffnen Sie die Auswurfklappe nie, wenn der Motor noch läuft. Umlaufende Messerwalze kann zu Verletzungen führen. Befestigen Sie die Auswurfklappe immer sorgfältig. Sie wird durch die Zugfeder in die „Zu“-Position zurückgeklappt! Der durch die Führungsholme gegebene Sicherheitsabstand zwischen Gehäuse und Benutzer ist stets einzuhalten. Beim Vertiku- tieren und Fahrtrichtungsänderungen an Böschungen und Hängen ist besondere Vor- sicht geboten. Achten Sie auf einen sicheren Stand, tragen Sie Schuhe mit rutschfesten, griffigen Sohlen und lange Hosen. Vertikutieren Sie immer quer zum Hang. Hänge über 15 Grad Schräge dürfen mit dem Vertikutierer aus Sicherheitsgründen nicht vertikutiert werden. Üben Sie besondere Vorsicht beim Rückwärts- bewegen und beim Ziehen des Vertikutierers, Stolpergefahr!

9. Hinweise zum richtigen

Vertikutieren Beim Vertikutieren wird eine überlappende Arbeitsweise empfohlen. Anl TCVK 1202_D_F_NL 09.09.2005 10:32 Uhr Seite 13Beim Starten des Vertikutierers darauf achten, dass das Gerät auf ebenen Untergrund und nicht in hohem Gras steht. Zur Erzielung eines sauberen Vertikutierbildes den Vertikutierer in möglichst geraden Bahnen führen. Dabei sollten sich diese Bahnen immer um einige Zentimeter überlappen, damit keine Streifen übrig bleiben. Wie oft vertikutiert werden soll, hängt grund- sätzlich vom Graswuchs des Rasens und der Härte des Bodens ab. Die Unterseite des Vertikutierergehäuses sau- ber halten und Erd- und Grasablagerungen unbedingt entfernen. Ablagerungen erschweren den Startvorgang und beeinträch- tigen die Vertikutierqualität. An Hängen ist die Vertikutierbahn quer zum Hang zu legen. Bevor irgendwelche Kontrollen der Messer- walze durchgeführt werden, Motor abstellen. Denken Sie daran, dass sich die Messerwalze nach dem Ausschalten des Motors noch einige Sekunden weiterdreht. Versuchen Sie nie die Messerwalze zu stoppen. Falls die in Bewegung befindliche Messerwalze auf einen Gegenstand schlägt, den Vertiku-tierer abschalten und warten bis die Messer-walze vollkommen still steht. Kontrollieren Sie anschließend den Zustand der Messerwalze. Falls diese beschädigt ist, muss sie aus-gewechselt werden. Legen Sie die verwendete Geräteanschluss- leitung schleifenförmig vor der verwendeten Steckdose auf die Erde. Vertikutieren Sie von der Steckdose bzw. vom Kabel weg und achten Sie darauf, dass die Geräteanschlussleitung immer im vertikutierten Rasen liegt, damit die Geräteanschlussleitung nicht vom Vertikutierer überfahren wird.

10. Entleeren des Fangsackes

Sobald während des Vertikutierens Grasreste liegenbleiben, muss der Fangsack entleert werden. Achtung! Vor dem Abnehmen des Fang- sackes den Motor abschalten und den Stillstand der Messerwalze abwarten! Zum Aushängen des Fangsackes Auswurf- klappe mit einer Hand anheben und mit der anderen Hand Fangsack entnehmen.

11. Wartung und Pflege

Wartungs- und Reinigungsarbeiten am Vertikutierer sowie das Abnehmen der Schutz- einrichtungen dürfen nur bei stillgesetztem Motor und gezogener Netzleitung vorge- nommen werden. Eine abgenutzte oder beschädigte Messer- walze sollte man vom autorisierten Fachmann austauschen lassen (siehe Adresse auf der Garantieurkunde). Der Vertikutierer darf nicht mit fließendem Wasser, insbesondere unter Hochdruck, gereinigt werden. Sorgen Sie dafür, dass alle Befestigungs- elemente (Schrauben, Mutter usw.) stets fest angezogen sind, so dass Sie mit dem Vertikutierer sicher arbeiten können. Lagern Sie Ihren Vertikutierer in einem trockenen Raum. Für eine lange Lebensdauer sollten alle Schraubteile sowie die Räder und Achsen gereinigt und anschließend geölt werden. Die regelmässige Pflege des Vertikutierers sichert nicht nur eine lange Zeit seiner Halt- barkeit und Leistungsfähigkeit, sondern trägt auch zu einem sorgfältigen und einfachen Vertikutieren Ihres Rasens bei. Säubern Sie den Vertikutierer möglichst mit Bürste oder Lappen. Verwenden Sie keine Lösungsmittel um den Schmutz zu beseitigen. Zum Saisonende führen Sie eine allgemeine Kontrolle des Vertikutierers durch und entfer- nen alle angesammelten Rückstände.

Anl TCVK 1202_D_F_NL 09.09.2005 10:32 Uhr Seite 14Vor jedem Saisonstart den Zustand des Vertikutierers unbedingt überprüfen. Wenden Sie sich bei Reparaturen an unsere Kundendienststelle (siehe Adresse auf der Garantieurkunde).

12. Auswechseln von Messer-

walze und Zahnriemen Aus Sicherheitsgründen empfehlen wir, den Austausch von Messerwalze und Zahnriemen von einem autorisierten Fachmann vornehmen zu lassen (siehe Adresse auf der Garantieurkunde). Achtung! Arbeits - Handschuhe tragen! Es dürfen nur Original-Ersatzteile verwendet werden, da andernfalls Funktionen und Sicherheit unter Umständen nicht gewährleistet sind.

13. Ersatzteilbestellung

Bei Ersatzteilbestellung sollten folgende Angaben gemacht werden: 앬 Typ des Gerätes 앬 Art.-Nr. des Gerätes 앬 I.-Nr.: des Gerätes 앬 Ersatzteil-Nummer des erforderlichen Ersatzteiles Aktuelle Preise und Infos finden Sie unter www.isc-gmbh.info

14. Technische Daten

Netzspannung: 230V ~ 50Hz Leistungsaufnahme: 1200 W Arbeitsbreite: 33 cm Anzahl der Messer: 20 Stück Tiefenverstellung: 3-fach Schalldruckpegel LPA: 84,5 dB(A) Schallleistungspegel LWA: 96 dB(A) Vibration am Holm ≤ 2,5 m/s

Achtung! Der Vertikutierer und dessen Zubehör bestehen aus verschiedenem Material, wie z.B. Metall und Kunststoffe. Führen Sie defekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!

Anl TCVK 1202_D_F_NL 09.09.2005 10:32 Uhr Seite 1516

Fehler Mögliche Ursachen Beseitigung Motor läuft nicht an a) Kein Strom im Stecker b) Kabel defekt c) Schalter Stecker Kombination defekt d) Anschlüsse am Motor oder Kondensator gelöst e) Vertikutiergehäuse verstopft a) Leitung und Sicherung überprüfen b) überprüfen c) durch Kundendienstwerkstatt d) durch Kundendienstwerkstatt e) Eventuell Vertikutiertiefe ändern Gehäuse reinigen, damit die Messerwalze frei läuft Motorleistung lässt nach a) Zu harter Boden b) Vertikutierergehäuse verstopft c) Messer stark abgenutzt a) Vertikutiertiefe korrigieren b) Gehäuse reinigen c) Messerwalze auswechseln (durch Kundendienstwerkstatt) Unsauber vertikutiert a) Messer abgenutzt b) Falsche Vertikutiertiefe a) Messerwalze auswechseln (durch Kundendienstwerkstatt) b) Vertikutiertiefe korrigieren Messerwalze dreht sich nicht a) Zahnriemen defekt a) Zahnriemen auswechseln (durch Kundendienstwerkstatt Wichtiger Hinweis! Um den Motor zu schützen, ist dieser mit einem Thermoschalter ausgestattet, der bei Überlastung abschaltet und nach einer kurzen Abkühlphase wieder automatisch einschaltet! Anl TCVK 1202_D_F_NL 09.09.2005 10:32 Uhr Seite 1617

17. Ersatzteilliste TCVK 1202 Art.-Nr.: 34.204.46, I.-Nr.: 01015

Pos. Beschreibung Ersatzteilnr. 01 Schalter komplett mit Kabel und Schubbügel-Oberteil 34.204.41.01.001 02 Schubbügel Unterteil 34.204.41.01.002 03 Befestigungsrohr abgewinkelt 34.204.41.01.003 04 Auswurfklappe 34.204.41.01.004 05 Rad komplett mit Tiefenverstellung 34.204.41.01.005 06 Rolle mit Halterung 34.204.41.01.006 07 Radhalterung links 34.204.41.01.007 08 Radhalterung rechts 34.204.41.01.008 09 Messerwalze 34.055.53 10 Fangsack 34.204.41.01.010 11 Fangsackrahmen 34.204.41.01.011 o.B. Montagebeutel Schubbügel+Kabelzugentlastung 34.204.41.01.012 o.B. Zahnriemen 34.204.41.01.013

Anl TCVK 1202_D_F_NL 09.09.2005 10:33 Uhr Seite 1718

18. Ersatzteilzeichnung TCVK 1202 Art.-Nr.: 34.204.46, I.-Nr.: 01015

Anl TCVK 1202_D_F_NL 09.09.2005 10:33 Uhr Seite 19fatigué(e).

Anl TCVK 1202_D_F_NL 09.09.2005 10:33 Uhr Seite 2627

Anl TCVK 1202_D_F_NL 09.09.2005 10:33 Uhr Seite 2829

14. Technische gegevens

Anl TCVK 1202_D_F_NL 09.09.2005 10:33 Uhr Seite 3738

Anl TCVK 1202_D_F_NL 09.09.2005 10:33 Uhr Seite 3940

Anl TCVK 1202_D_F_NL 09.09.2005 10:33 Uhr Seite 4041 98/37/EG 73/23/EWG_93/68/EEC 97/23/EG 89/336/EWG_93/68/EEC 90/396/EWG 89/686/EWG 87/404/EWG

2000/14/EG: 95/54/EG: 2002/88/EG: Landau/Isar, den 22.07.2005Art.-Nr.: 34.204.46 I.-Nr.: 01015 Archivierung: 3420433-49-4175500 EN 60335-1; prEN 60335-2-92; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 13684; KBV V Vertikutierer TCVK 1202

gemessener Schallleistungspegel L = 92,9 dBgarantierter Schallleistungspegel L = 96 dB Einhell AG Wiesenweg 22 D-94405 Landau/Isar Konformitätserklärung
