GEBRUIKSAANWIJZING TCVK 1202 Topcraft

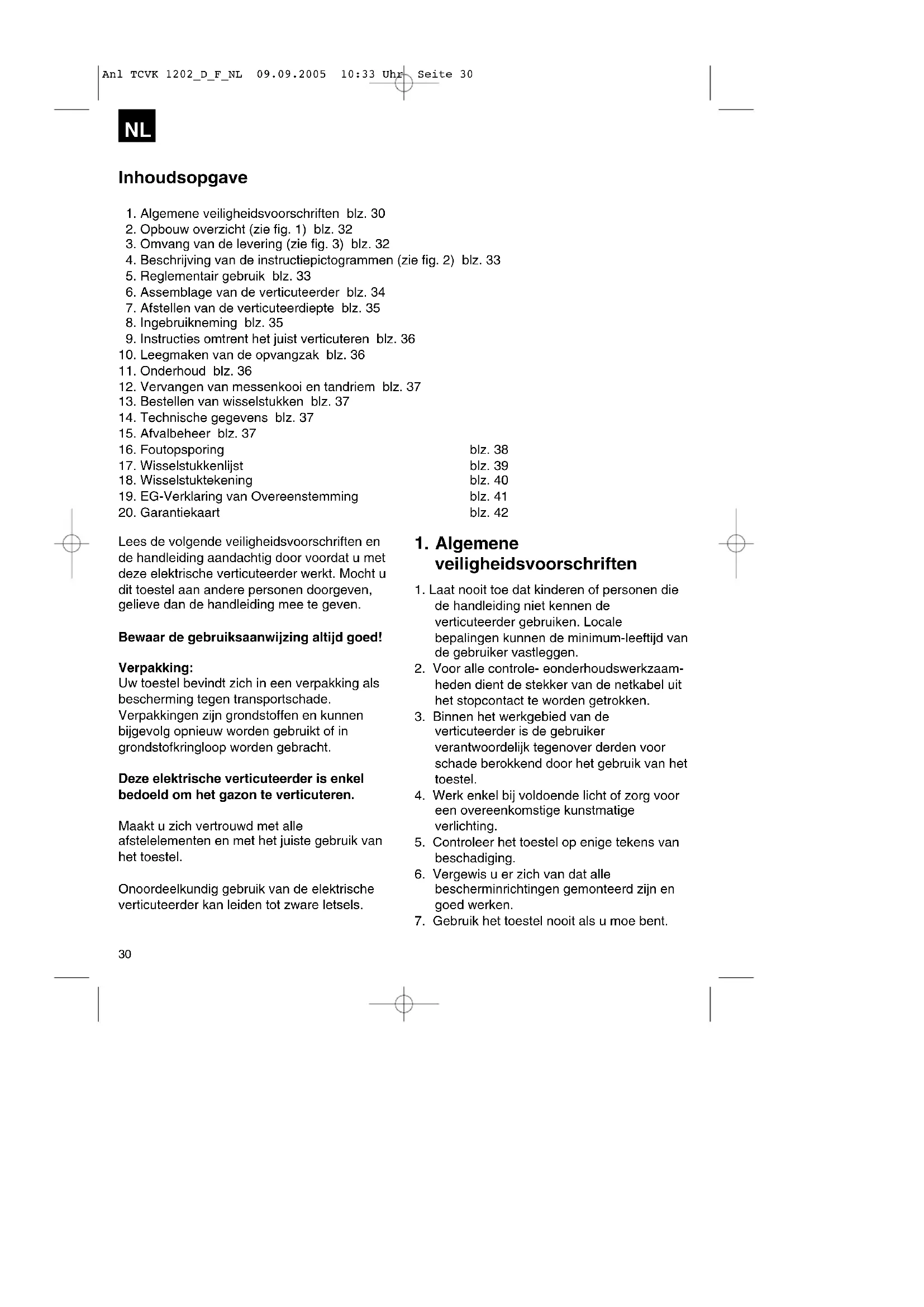

Anl TCVK 1202_D_F_NL 09.09.2005 10:33 Uhr Seite 29Lees de volgende veiligheidsvoorschriften en de handleiding aandachtig door voordat u met deze elektrische verticuteerder werkt. Mocht u dit toestel aan andere personen doorgeven, gelieve dan de handleiding mee te geven. Bewaar de gebruiksaanwijzing altijd goed! Verpakking: Uw toestel bevindt zich in een verpakking als bescherming tegen transportschade. Verpakkingen zijn grondstoffen en kunnen bijgevolg opnieuw worden gebruikt of in grondstofkringloop worden gebracht. Deze elektrische verticuteerder is enkel bedoeld om het gazon te verticuteren. Maakt u zich vertrouwd met alle afstelelementen en met het juiste gebruik van het toestel. Onoordeelkundig gebruik van de elektrische verticuteerder kan leiden tot zware letsels.

veiligheidsvoorschriften

1. Laat nooit toe dat kinderen of personen die

de handleiding niet kennen de verticuteerder gebruiken. Locale bepalingen kunnen de minimum-leeftijd van de gebruiker vastleggen.

2. Voor alle controle- eonderhoudswerkzaam-

heden dient de stekker van de netkabel uit het stopcontact te worden getrokken.

3. Binnen het werkgebied van de

verticuteerder is de gebruiker verantwoordelijk tegenover derden voor schade berokkend door het gebruik van het toestel.

4. Werk enkel bij voldoende licht of zorg voor

een overeenkomstige kunstmatige verlichting.

5. Controleer het toestel op enige tekens van

6. Vergewis u er zich van dat alle

bescherminrichtingen gemonteerd zijn en goed werken.

7. Gebruik het toestel nooit als u moe bent.

11. Algemene veiligheidsvoorschriften blz. 30

12. Opbouw overzicht (zie fig. 1) blz. 32

13. Omvang van de levering (zie fig. 3) blz. 32

14. Beschrijving van de instructiepictogrammen (zie fig. 2) blz. 33

15. Reglementair gebruik blz. 33

16. Assemblage van de verticuteerder blz. 34

17. Afstellen van de verticuteerdiepte blz. 35

18. Ingebruikneming blz. 35

19. Instructies omtrent het juist verticuteren blz. 36

10. Leegmaken van de opvangzak blz. 36

11. Onderhoud blz. 36

12. Vervangen van messenkooi en tandriem blz. 37

13. Bestellen van wisselstukken blz. 37

14. Technische gegevens blz. 37

15. Afvalbeheer blz. 37

16. Foutopsporing blz. 38

17. Wisselstukkenlijst blz. 39

18. Wisselstuktekening blz. 40

19. EG-Verklaring van Overeenstemming blz. 41

20. Garantiekaart blz. 42

Anl TCVK 1202_D_F_NL 09.09.2005 10:33 Uhr Seite 308. Zet de motor af en trek de netstekker uit het stopcontact alvorens de verticuteerder te controleren, te reinigen, te onderhouden of er werkzaamheden aan uit te voeren en als een vreemd voorwerp werd geraakt.

9. Voor gebruik dient steeds een visuele

controle te worden uitgevoerd om na te gaan of de messenwals versleten of beschadigd is.

10. Bij de montage of demontage van de

messenwals moeten de instructies in acht worden genomen.

11. Controleer het terrein waar u de

verticuteerder wilt gebruiken en verwijder alle voorwerpen die kunnen worden gegrepen en weggeslingerd. Vreemde voorwerpen moeten vóór het verticuteren worden verwijderd; tijdens het gebruik op vreemde voorwerpen letten. Let op verlengkabels die u voor het gebruik van de verticuteerder nodig heeft.

12. Draag tijdens het verticuteren van het

gazon steeds vast, slipvast schoeisel en een lange broek. Verticuteer het gazon nooit op blote voeten of in lichte sandalen.

13. Gebruik de verticuteerder steeds met

gesloten uitlaatklep.

14. Gebruik de machine nooit met defecte of

zonder veiligheidsinrichtingen zoals b.v. zonder stootplaten en / of opvanginrichting.

15. Bij het starten van de motor mag de

verticuteerder niet worden opgetild.

16. Kom nooit met handen of voeten tegen of

onder draaiende onderdelen. Blijf steeds op afstand van de uitlaatopening.

17. Als u op een helling verticuteert dient het

gazon dwars over de helling te worden geverticuteerd.

18. Gebruik de verticuteerder niet op hellingen

19. Voordat u de verticuteerder optilt voor het

transport dient u de motor stop te zetten, de netstekker uit het stopcontact te trekken en te wachten tot de messenwals tot stilstand is gekomen.

20. Let er goed op dat tijdens het gebruik geen

personen, vooral kinderen en dieren in de onmiddellijke omgeving van de verticuteerder verblijven. Zorg er voor dat een veiligheids-afstand van 10 meter in acht wordt genomen.

21. Berg de verticuteerder op een droge en

voor kinderen onbereikbare plaats op.

22. Herstellingen van elektrische componenten

van de verticuteerder mogen slechts door een elektrovakman worden uitgevoerd.

23. De gebruikte aansluitkabels mogen niet

lichter zijn dan lichte rubberslangkabels HO7RN-F volgens DIN 57 282/VDE 0282 en moeten minstens een diameter van 1,5 mm hebben. Het stopcontact moet spatwaterdicht zijn. De aansluitkabel moet door de ontlastingsklem worden geleid en in de schakelaar-stekker-combinatie worden gestoken. Controleer de kabel op beschadigingen en veroudering alvorens het toestel te gebruiken. Verticuteer het gazon nooit met defecte kabels. Als de kabel tijdens het verticuteren van het gazon wordt beschadigd, onmiddellijk de netstekker uit het stopcontact trekken en dan pas de schade controleren.

24. Tijdens het starten van de motor mag de

verticuteerder niet worden gekanteld tenzij het toestel hierbij moet worden opgetild. Kantel hem in dit geval enkel zo ver als absoluut nodig en til enkel de van de gebruiker weg wijzende kant op.

25. Zorg er voor dat alle moeren, bouten en

schroeven goed aangehaald zijn en dat het toestel zich in een toestand bevindt om er veilig mee te kunnen werken.

26. Indien een vreemd voorwerp werd geraakt

controleer dan de verticuteerder op beschadigingen en voer de nodige herstellingen uit voordat u het toestel opnieuw start en er mee werkt.

27. De verticuteerder mag niet aan de regen

worden blootgesteld. Het gazon mag niet nat of zeer vochtig zijn.

28. Let er tijdens uw werk op dat u steeds

30. Wees voorzichtig bij het veranderen van

rijrichting op een helling.

Anl TCVK 1202_D_F_NL 09.09.2005 10:33 Uhr Seite 3131. Wees bijzonder voorzichtig als u de verticuteerder omdraait of hem naar u toe trekt.

32. Zet de verticuteerder stil als hij moet

worden opgetild voor het transport over andere vlakten dan gras en als hij van of naar de te verticuteren gazonvlakte moet worden bewogen.

33. Start of bedien de startschakelaar

voorzichtig overeenkomstig de instructies van de fabrikant. Blijf met uw voeten steeds op voldoende afstand van de messenwals.

34. Til de verticuteerder nooit op of draag hem

nooit terwijl de motor draait.

35. Zet de motor af voordat u zich van de

verticuteerder verwijdert; bovendien moet de netstekker uit het stopcontact worden getrokken.

36. Laat de motor afkoelen voordat u het

toestel opbergt in een gesloten ruimte.

37. Zet de verticuteerder stop en trek de

netstekker uit het stopcontact voordat u hem anders afstelt of reinigt of voordat u controleert of de netkabel in de war geraakt of beschadigd is.

38. Stopcontacten van aansluitelementen

moeten van rubber, zachte PVC of ander thermoplastisch materiaal van dezelfde vastheid zijn of moet bekleed zijn met dit materiaal.

39. Let er op banen te vermijden die de vrije

beweging van de verlengkabel zouden kunnen hinderen.

40. Zet de motor af en trek de netstekker eraf:

- voordat u een geblokkeerd onderdeel loszet of verstoppingen verwijdert, - voordat u het toestel schoonmaakt, controleert of werkzaamheden aan het toestel uitvoert, - nadat u op een hindernis bent gereden.

41. Indien het toestel begint ongewoon sterk te

trillen, dient het onmiddellijk te worden gecontroleerd.

42. Om brandgevaar te voorkomen dient u de

motor vrij te houden van gras, bladeren en mos.

43. Om veiligheidsredenen dienen versleten of

defecte onderdelen te worden vervangen.

44. Als de verbindingskabel van dit toestel

wordt beschadigd, dient deze door de fabrikant of door de dienst na verkoop of een dergelijk gekwalificeerde persoon te worden vervangen om te voorkomen dat iemand in gevaar wordt gebracht.

45. De veiligheidsinrichtingen mogen niet

worden verwijderd of overbrugd

46. Controleer regelmatig de opvanginrichting

op slijtage of beschadigde onderdelen.

2. Opbouw van het toestel -

overzicht (zie fig. 1)

3. Schakelaar-stekker-combinatie

8. Wieldop met hoogteverstelling

3. Omvang van de levering

3. Onderste schuifbeugel

4. Bevestigingsbuizen

5. Kruiskopschroevendraaier

7. Kruiskopschroeven

11. Kunststofgeleidestukken (C)

12. Kunststofgeleidestukken (B)

Anl TCVK 1202_D_F_NL 09.09.2005 10:33 Uhr Seite 324. Korte omschrijving van de instructiepictogrammen (zie fig. 2) 1= LET OP ! Voor gebruik de handleiding aandachtig lezen. 2= Andere personen (of dieren) buiten de gevarenzone houden. 3= Gehoor- en oogbeschermer dragen. 4= Netstekker uit het stopcontact trekken voordat er aan de messenwals wordt gewerkt. 5= Roterende messenwals 6= Scherpe werkgereedschappen – snijdt u zich niet in de vingers en tenen. 7= Netkabel op afstand houden van het toestel. Daardoor voorkomt u een vernietiging van de netkabel door de draaiende messenwals.

5. Reglementair gebruik

Stroomaansluiting De verticuteerder kan worden aangesloten op elke stopcontact van het lichtnet (220/230 V wisselstroom). Er is echter slechts één veiligheidsstopcontact toegestaan die door een kabelveiligheidsschakelaar voor 16A moet worden beveiligd. Bovendien moet een 30 mA verliesstroom-veiligheidsschakelaar voorhanden zijn ! Aansluitkabel van het toestel Gebruik voor het toestel enkel intacte aansluitkabels. De aansluitkabel van het toestel mag niet naar welbelieven lang zijn (max. 50m), omdat anders het vermogen van de elektrische motor vermindert. De aansluitkabel van het toestel moet een doorsnede van 3 x 1,5 mm2 hebben. Op aansluitkabels van verticuteerders doen zich bijzonder vaak beschadigingen van de isolatie voor. Oorzaken daarvoor zijn o.a. : - scheuren door overrijden van de kabel - platdrukken van de kabel wanneer de aansluitkabel van het toestel onder deuren en ramen wordt geleid - scheuren door veroudering van de isolatie - knikplaatsen door onoordeelkundig vastmaken of leiden van de aansluitkabel Dergelijke defecte aansluitkabels worden gebruikt ofschoon ze levensgevaarlijk zijn op grond van de beschadigde isolatie. Kabels, stekkers en stopcontacten moeten voldoen aan de hieronder vermelde eisen. Aansluitkabels van verticuteerders moeten voorzien zijn van een rubberisolatie. De aansluitkabel van het toestel moet minstens van het type H05RN-F en drieaderig zijn. De benaming van het type moet op de aansluitkabel van het toestel gedrukt zijn. Koop enkel gekenmerkte aansluitkabels ! Stekkers en stopcontacten van aansluitkabels moeten van rubber zijn en spatwaterdicht zijn. De aansluitkabels mogen niet willekeurig lang zijn. Voor vrij lange aansluitkabels zijn geleiders met een grotere doorsnede vereist. Aansluitkabels en verbindingskabels moeten regelmatig op schade worden gecontroleerd. Let er op dat de kabels tijdens de controle stroomloos zijn. Wind de aansluitkabel van het toestel helemaal af. Controleer ook de invoeringen van de aansluitkabel, op stekkers en stopcontacten, op knikplaatsen. De verticuteerder is geschikt voor particulier gebruik in de huis- en hobbytuin. Als verticuteerders voor de particuliere huis- en hobbytuin worden diegene beschouwd die doorgaans niet langer dan 10 uur jaarlijks overwegend worden gebruikt voor het verzorgen van gras- en gazonvlakten, maar niet in openbare plantsoenen, sportpleinen en ook niet in de land- en bosbouw. Het behoorlijk gebruik van de verticuteerder houdt in dat de bijgaande gebruiksaanwijzing van de fabrikant in acht wordt genomen. De gebruiksaanwijzing bevat ook de

Anl TCVK 1202_D_F_NL 09.09.2005 10:33 Uhr Seite 33bedrijfsomstandigheden en onderhoudsvoorwaarden. Let op ! Teneinde de gebruiker niet bloot te stellen aan het gevaar voor lichamelijk letsel, mag de verticuteerder niet gebruikt worden als hakselaar voor het klein snijden van snoeisels van takken of heggen. De verticuteerder mag evenmin worden gebruikt als motorhakfrees en ook niet voor het gelijkmaken van bodemverheffingen, zoals b.v. molshopen. Om veiligheidsredenen mag de verticuteerder niet worden gebruikt als aandrijfaggregaat voor andere werkgereedschappen en gereedschapssets van welke aard dan ook.

6. Assemblage van de

gazonverluchter De verticuteerder is bij aflevering gedemonteerd. Voor gebruik van de verticuteerder moeten de uitlaatklep en de complete schuifbeugel worden gemonteerd. Volg de gebruiksaanwijzing stap voor stap en raadpleeg de illustraties voor een gemakkelijke assemblage. Montage van de onderste schuifbeugel (zie fig. 5, 6a/b en 7) 앬 Gebogen bevestigingsbeugels (fig. 5 pos. A) de gaten van het huis in steken. Antivibratierubber (fig. 5 pos. C) tussen huis en bevestigingsbuis plaatsen ! Er goed op letten dat de boog (X) van de buis de buitenkant is (fig. 6b). 앬 Vervolgens de kabelontlastingsklemmen op de bevestigingsbuis steken (fig. 7, pos. E). 앬 Dan steekt u de onderste schuifbeugel op de bevestigingsbuis (fig. 6a). 앬 Aaneenschroeven m.b.v. de bijgaande slotbouten (A) en stervormige handgrepen (D). De kunststofgeleidestukken (fig. 6b, pos. B +C) niet vergeten! 앬 Let op! De stergrepen moeten aan de buitenkant worden gemonteerd (fig. 1 pos. 5). 앬 Dan kunnen de beide bevestigingsbuizen (fig. 5, pos. A) op het huis worden vastgeschroefd met de bijgaande schroeven (B) (fig. 5). Montage van de bovenste schuifbeugel (zie fig. 7 en 8) 앬 Bovenste schuifbeugel (fig. 7) positioneren zodat de gaten van de bovenste schuifbeugel overeenstemmen met de gaten van de onderste schuifbeugel. 앬 De bijgaande kunststofgeleidestukken (B) de slotbouten (A) op steken en vervolgens van buiten het boorgat van de stelen door steken. 앬 Bijgaande kunststofgeleidestukken (C) met de afgeronde kant naar de buis op de slotbouten (A) steken. 앬 De beide schuifbeugels aaneenschroeven met behulp van de bijgaande stervormige handgrepen (D). 앬 Met de bijgaande kabelhouders (fig. 10) de netkabel buiten op de schuifbeugelbuizen vastmaken (fig. 1, pos. 6) zodat het openen en sluiten van de uitlaatklep verzekerd is (fig. 1, pos. 7). 앬 Let er goed op dat de uitlaatklep steeds gemakkelijk kan worden geopend en gesloten ! Montage van de opvangzak (fig. 11-15): 앬 Steek het kleine frame van voren het grote frame in (fig. 11). 앬 Schuif dan de opvangzak over het beugelframe (fig. 12). De opvangzak moet op het beugelframe worden vastgemaakt zoals getoond in fig. 13 en 14. Bij het vasthaken van de opvangzak moet de motor afgezet zijn en de messenkooi mag niet draaien. 앬 Uitlaatklep (fig. 1, pos. 7) met een hand opheffen. Met de andere hand de

Anl TCVK 1202_D_F_NL 09.09.2005 10:33 Uhr Seite 34opvangzak aan het handvat vasthouden en van boven aanhaken (fig. 15).

gazonverluchtingshoogte: Let op ! Voor het veranderen van verticuteerdiepte het toestel uitschakelen, netstekker uit het stopcon-tact trekken en motor laten uitlopen. 앬 De verticuteerdiepte wordt gefixeerd door de posities van de wieldop vast te leggen. 앬 In het centrum van de wieldoppen zijn de cijfers “I”, “II” en “III” ingeperst. Door aanhalen en draaien van de wieldop kunnen 3 trappen worden afgesteld (fig. 4a) 앬 Als het cijfer “II” beneden staat, is de middenstand gefixeerd. Dit komt overeen met een verticuteerdiepte van ca. 3 mm. 앬 De middenstand blijft behouden als het tweede cijfer “II” beneden is (fig. 4b). 앬 Als het cijfer “III” beneden staat, is de diepste stand gefixeerd (fig. 4c).Dit komt overeen met een verticuteerdiepte van ca. 7 mm. 앬 Als het cijfer “I” beneden staat, is de hoogste stand gefixeerd (fig. 4d) = ca. 1 mm boven de grond. Stand I wordt ingesteld om de verticuteerder te transporteren. LET OP ! De wieldoppen moeten altijd helemaal vergrendeld zijn ! Kies de stand “II” om te beginnen. Als de verticuteermessen versleten zijn, kan stand “III” worden gebruikt.

8. Inbedrijfstelling

Sluit de aansluitkabel van de verticuteerder aan op de schakelaar-stekkercombinatie (fig. 1, pos. 3) en borg de aansluitkabel d.m.v. de kabelontlastings-klemmen. Let op! Teneinde het onbedoeld inschakelen van de verticuteerder te voorkomen is de schakelaar- stekkercombinatie voorzien van een tweepuntsschakelaar (fig. 9, pos. 1). Inschakelen (fig. 9): Beveiliging (1) tegen onbedoeld inschakelen indrukken en tegelijkertijd de schakelhendel (2) trekken. Vervolgens laat u de beveiliging (1) los. Uitschakelen (fig. 9): Schakelhendel (2) loslaten. Voer deze procedure meermaals uit om zeker te zijn dat uw toestel correct werkt. Voordat u een herstelling of onderhoudswerkzaamheid op het toestel uitvoert dient u er zich van te vergewissen dat de messenwals niet draait en het toestel gescheiden is van het net. Let op ! Open de uitlaatklep nooit terwijl de motor nog draait. Draaiende messenwals kan leiden tot letsel. Maak de uitlaaklep steeds zorgvuldig vast. De klep wordt door de trekveer teruggeklapt in de “DICHT” positie ! De door de geleidestelen gegeven veiligheidsafstand tussen huis en gebruiker dient steeds in acht te worden genomen. Tijdens het verticuteren en veranderen van rijrichting op bermen en hellingen dient u bijzonder voorzichtig te werk te gaan. Let op een veilige stand, draag schoenen met slipvaste zolen en een lange broek. Verticuteer steeds dwars over de helling. Hellingen van meer dan 15% mogen om veiligheidsredenen niet met de verticuteerder worden bewerkt. Wees bijzonder voorzichtig bij het achteruit bewegen en trekken van de verticuteerder. Struikelgevaar

Anl TCVK 1202_D_F_NL 09.09.2005 10:33 Uhr Seite 359. Instructies omtrent het juist verluchten van het gazon Voor het verticuteren is een overlappende werkwijze aan te bevelen. Bij het starten van de verticuteerder erop letten dat het toestel op een effen ondergrond en niet in het hoge gras staat. Om een proper verticuteerpatroon te bereiken leidt u de verticuteerder in zo recht mogelijke banen. De banen moeten elkaar overlappen met enkele centimeters zodat er geen stroken blijven staan. Hoe vaak moet worden geverticuteerd hangt in principe af van de groei van het gras en van de hardheid van de grond. De onderkant van het huis van de verticuteerder schoon houden en afzetsels van gras en aarde zeker verwijderen. Afzetsels maken het starten moeilijker en doen afbreuk aan de verticuteerkwaliteit. Op hellingen moet de verticuteerbaan steeds dwars over de helling verlopen. Voordat u controles van welke aard ook aan de messenwals uitvoert zeker de motor afzetten. Denk eraan dat de messenwals na het uitschakelen van de motor nog enkele seconden blijft draaien. Probeer nooit de messenwals te stoppen. Indien de draaiende messenwals een voorwerp raakt, de verticuteerder uitschakelen en wachten tot de messenwals helemaal stilstaat. Controleer vervolgens de toestand van de messenwals. Indien die beschadigd is, moet hij vervangen worden (zie 10). Leg de gebruikte aansluitkabel van het toestel in vorm van bochten voor het gebruikte stopcontact op de grond. Verticuteer al weggaand van het stopcontact of van de kabel en let er op dat de aansluitkabel van het toestel steeds binnen het geverticuteerde gazongedeelte ligt om te voorkomen dat de kabel door de verticuteerder wordt overreden.

10. Leegmaken van de

opvangzak Zodra tijdens het verticuteren grasresten blijven liggen, moet de opvangzak leeg worden gemaakt. Let op! Vóór het afnemen van de opvangzak de motor stopzetten en wachten tot de messenkooi tot stilstand is gekomen. Om de opvangzak los te haken tilt u de uitwerpklep met een hand op terwijl u met de andere hand de opvangzak wegneemt.

Onderhouds- en schoonmaakwerkzaamheden op de verticuteerder alsook het afnemen van bescherminrichtingen mogen enkel worden uitgevoerd nadat de motor stopgezet en de netstekker uit het stopcontact werd getrokken. Een versleten of beschadigde messenwals moet door een geautoriseerde vakman worden vervangen (zie adres op de garantiekaart). De verticuteerder mag niet met stromend water, vooral niet onder hoge druk, worden schoongemaakt. Zorg ervoor dat alle bevestigingselementen (schroeven, moeren enz.) steeds goed aangehaald zijn zodat u veilig met de verticuteerder kunt werken. Berg uw verticuteerder in een droge ruimte op. Voor een lange levensduur is het aan te bevelen alle te schroeven onderdelen alsook de wielen en assen schoon te maken en vervolgens te oliën. Door de verticuteerder regelmatig te onderhouden zal hij niet alleen lang meegaan en doeltreffend werken, maar zal hij u ook in staat stellen uw gazon zorgvuldig en gemakkelijk te verticuteren. Maak de verticuteerder, indien mogelijk, schoon d.m.v. een borstel of vod. Gebruik

Anl TCVK 1202_D_F_NL 09.09.2005 10:33 Uhr Seite 36geen oplosmiddelen om vuil te verwijderen. Aan het einde van het seizoen voert u een algemene controle van de verticuteerder uit en verwijdert u alle opeengehoopte achterblijfsels. Telkens aan het begin van het seizoen zeker de toestand van de verticuteerder controleren. Gelieve zich voor herstellingen tot onze serviceplaats (zie adres op de garantiekaart) te wenden.

12. Vervangen van messenkooi

en tandriem Om veiligheidsredenen is het aan te raden de messenkooi en de tandriem alleen door een geautoriseerde vakman te laten vervangen (zie adres op de garantiekaart). Let op ! Werkhandschoenen dragen ! U mag alleen originele wisselstukken gebruiken omdat anders de werking en de veiligheid mogelijk niet gewaarborgd zijn.

13. Bestellen van wisselstukken

Gelieve bij het bestellen van wisselstukken volgende gegevens te vermelden : 앬 type van het toestel 앬 artikelnr. van het toestel 앬 I-nr. : van het toestel 앬 nummer van het benodigde wisselstuk Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

Let op! De verticuteerder en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Ontdoet u zich van defecte onderdelen op de inzamelplaats waar u gevaarlijke afvalstoffen mag afgeven. Informeer u in uw speciaalzaak of bij uw gemeentebestuur!

Fout Mogelijke oorzaken Verhelpen Motor start niet a) Geen stroom op de stekker b) Kabel defect c) Schakelaar-stekker- combinatie defect d) Aansluitingen op de motor of condensator los gekomen e) Huis van de verticuteerder verstopt geraakt f) Huis van de verticuteerder verstopt geraakt a) Kabel en zekering controleren b) controleren c) door serviceplaats d) door serviceplaats e) Eventueel van verluchtingshoogte veranderen f) Huis schoonmaken zodat de messenwal vrij kan draaien Motorvermogen vermindert a) Grond de hard b) Huis van de verticuteerder verstopt geraakt c) Messen flink versleten a) Van verticuteerdiepte veranderen b) Huis reinigen c) Messenwals vervangen (door de klantenservicewerkplaats) Gazon niet proper verlucht a) Messen versleten b) Verkeerde verticuteerdiepte a) Messenwals vervangen (door de klantenservicewerkplaats) b) Verticuteerdiepte corrigeren Messenkooi draait niet a) Tandriem defect a) Tandriem vervangen (door klantenservicewerkplaats) Belangrijk! Om de motor te beschermen is deze voorzien van een thermische beveiliging. Deze schakelt de motor uit bij overbelasting en schakelt automatisch de motor weer in na een korte afkoelperiode. Anl TCVK 1202_D_F_NL 09.09.2005 10:33 Uhr Seite 3839 Pos. Beschrijving Wisselstuknummer 01 Schakelaar compleet met kabel en schuifbeugel- bovendeel

02 Schuifbeugel benedendeel 34.204.41.01.002 03 Schuin staande bevestigingsbuis 34.204.41.01.003 04 Uitwerpklep 34.204.41.01.004 05 Wiel compleet met diepteafstelling 34.204.41.01.005 06 Rol met houder 34.204.41.01.006 07 Wielhouder links 34.204.41.01.007 08 Wielhouder rechts 34.204.41.01.008 09 Messenwals 34.055.53 10 Opvangzak 34.204.41.01.010 11 Opvangzakframe 34.204.41.01.011 niet afge- beeld Montagezak schuifbeugel + kabelontlastingsklem 34.204.41.01.012 niet afge- beeld Tandriem 34.204.41.01.013

17. Wisselstukkenlijst TCVK1202 artikelnr: 34.204.46,

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van ISC GmbH. Technische Änderungen vorbehalten Sous réserve de modifications Technische wijzigingen voorbehouden Anl TCVK 1202_D_F_NL 09.09.2005 10:33 Uhr Seite 44
