Produkttyp	Wasserpumpe für Brunnen und Springbrunnen
Marke	Fiap
Modell	Aqua Active Mini Set 650
Bestimmungsgemäße Verwendung	Normale Teichwasserpumpe für Wasserstrahlen und Springbrunnen
Zulässige Wassertemperatur	+4°C bis +35°C
Nennspannung	230 V (laut Typenschild)
Maximale Eintauchtiefe	1,3 m
Gehäusematerial	Widerstandsfähiger Kunststoff
Länge des Netzkabels	Ca. 10 m (Schätzung)
Maximale Durchflussmenge	650 L/h (laut Modellname)
Maximale Förderhöhe	Ca. 1,5 m (Schätzung)
Einstellungen	Durchflussregler am Seitenausgang und Fontänenhöhenregler
Im Lieferumfang enthaltenes Zubehör	T-Verteiler, Anschlussrohr, Düsenhalterung, Strahldüsen, Reduzierstück, Etagenaufsatz, Filtergehäuse
Reinigung	Mit klarem Wasser und einer Bürste; Turbine demontieren
Winterpflege	Aus dem Teich nehmen, reinigen, frostsicher lagern
Elektrischer Schutz	Fehlerstrom-Schutzschalter mit max. 30 mA verwenden
Verschleißteile	Die Turbine (nicht von der Garantie abgedeckt)
Reparierbarkeit	Reparaturen nur durch den autorisierten Kundendienst
Normen	EN 60335-1, EN 60335-2-41, EN 55014-2, EN 61000-3-2, EN 61000-3-3
Gewicht	Ca. 1,5 kg (Schätzung)
Maße (L x B x H)	Ca. 20 x 15 x 25 cm (Schätzung)

Häufig gestellte Fragen - Aqua Active Mini set 650 Fiap

Wie groß ist die maximale Eintauchtiefe der Pumpe?

Die Pumpe kann bis zu 1,3 Meter unter der Wasseroberfläche eingetaucht werden.

Kann ich das Gerät verwenden, wenn die Wassertemperatur unter 4°C liegt?

Nein, das Wasser muss zwischen +4°C und +35°C liegen. Unter 4°C kann die Pumpe einfrieren und beschädigt werden.

Wie stelle ich die Durchflussmenge und die Fontänenhöhe ein?

Jeder Ausgang (die Fontäne und der Seitenausgang) hat einen integrierten Regler. Drehen Sie ihn, um die Durchflussmenge nach Bedarf einzustellen.

Was tun bei Frost?

Nehmen Sie die Pumpe aus dem Teich, reinigen Sie sie gründlich und lagern Sie sie an einem frostsicheren Ort (z.B. einem frostfreien Keller). Lassen Sie den Stecker niemals im Wasser.

Wie reinige ich die Pumpe?

Trennen Sie das Gerät vor der Reinigung immer vom Netz. Demontieren Sie den Schlauch und den Verteiler, öffnen Sie das Filtergehäuse, nehmen Sie die Pumpe heraus, schrauben Sie den Deckel ab und entnehmen Sie die Turbine. Reinigen Sie alle Teile mit klarem Wasser und einer Bürste, dann bauen Sie in umgekehrter Reihenfolge wieder zusammen.

Ist die Turbine von der Garantie abgedeckt?

Nein, die Turbine ist ein Verschleißteil und nicht von der Garantie abgedeckt. Sie muss ersetzt werden, wenn sie beschädigt ist.

Welches Kabel muss ich für den Anschluss verwenden?

Verwenden Sie nur für den Außeneinsatz geeignete Kabel. Halten Sie den Stecker und alle Anschlusspunkte trocken.

Kann ich die Pumpe selbst reparieren?

Nein, ändern Sie niemals das Gerät und öffnen Sie nicht das Gehäuse. Reparaturen dürfen nur von einem autorisierten Kundendienst durchgeführt werden.

Was tun, wenn das Netzkabel beschädigt ist?

Das Gerät nicht mehr verwenden. Die Anschlussleitung kann nicht vom Benutzer ersetzt werden; wenden Sie sich an den Kundendienst.

Kann die Pumpe ohne Wasser betrieben werden?

Nein, verwenden Sie das Gerät niemals ohne Wasserdurchfluss. Die Pumpe muss während des Betriebs vollständig eingetaucht sein.

Benutzerfragen zu Aqua Active Mini set 650 Fiap

0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

Noch keine Fragen. Stellen Sie die erste.

Laden Sie die Anleitung für Ihr Wasserpumpe kostenlos im PDF-Format! Finden Sie Ihr Handbuch Aqua Active Mini set 650 - Fiap und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Aqua Active Mini set 650 von der Marke Fiap.

BEDIENUNGSANLEITUNG Aqua Active Mini set 650 Fiap

Technische Änderungen vorbehalten. Für Druckfeiter übernehmen wir keine Haftung. WECC-Reg. Nr.: 0676152045 FIAP GmbH, Jakoh Oswald Srl. 16. 93288 Umsansollin Tel: 00525 9213 0. Fax: 03628 9213 30. www.fiec.com

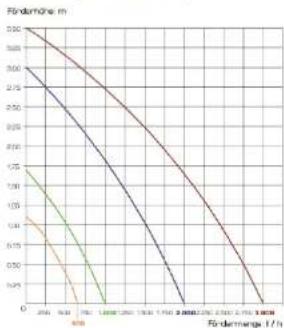

Pumpenkenninien FIAP Aqua Active Mini
Fiap Aqua Active Mini set 650 - 1

line

| Fördermige 1/h | Fördermige m | | -------------- | ------------ | | 0 | 2.5 | | 1 | 2.0 | | 2 | 1.5 | | 3 | 1.0 | | 4 | 0.5 | | 5 | 0.0 |

Art. Nr.	Bezeichnung	Förderleistung	H-max.	Nennspannung
Art. No.	Specification	Max. Flow Rate	Rated	Voltage
2714	FIAP	Aqua Active Mini SET 650	650 l/h	1,10 m 230 V / 50	-60 Hz
2715	FIAP	Aqua Active Mini SET 1.000	1.000 l/h	1,70 m 230 V / 50	-60 Hz
2716	FIAP	Aqua Active Mini SET 2.000	2.000 l/h	3,00 m 230 V / 50	-60 Hz
2717	FIAP	Aqua Active Mini SET 3.000	3.000 l/h	3,50 m 230 V / 50	-60 Hz

Art. Nr.	Leistungsaufnahme	Anschluss - Druckseite	Abmessung mm	Gewicht kg
Art. No.	Power Consumption	Connection – Pressure	Dimension mm	Weight kg
2714	8 W	8 und 12 mm	265 x 195 x 120	1,25
2715	16 W	12 mm oder 12 °G	265 x 195 x 120	1,85
2716	45 W	25 mm oder 12 °G	265 x 195 x 120	2,65
2717	70 W	25 mm oder 12 °G	265 x 195 x 120	2,95

Fiap Aqua Active Mini set 650 - 2

Technische Änderungen vorbehalten. Für Druckfehler übernehmer wir keine Haftung. WCCC-Reg. Nr.: 0078152045 FIAP GmbH, Jakno Oswald Str. 16, 92289 Urbanzahlen Tel: 00628 9213 0 Fax: 00628 9213 30 www.fiac.com

Hinweise zu dieser Gebrauchsanweisung

Vor der ersten Benutzung lesen Sie bitte die Gebrauchsanweisung und machen sich mit dem Gerät vertraut. Beachten Sie unbedingt die Sicherheitshinweise für den richtigen und sicheren Gebrauch.

Bestimmungsgemäße Verwendung

Die Baureihe FIAP Aqua Active Mini SET, im weiteren Gerät genannt, darf ausschließlich zum Pumpen von normalem Teichwasser für Springbrunnenanlagen und Fontänen verwendet werden. Das Gerät darf nur bei einer Wassertemperatur von +4°C bis +35°C und an einer Nennspannung gemäß Typenschildangabe betrieben werden.

Nicht bestimmungsgemäße Verwendung

Es können bei nicht bestimmungsgemäßer Verwendung und unsachgemäßer Behandlung Gefahren von diesem Gerät für Personen entstehen. Bei nicht bestimmungsgemäßer Verwendung erlischt die Haftung unsererseits sowie die allgemeine Betriebserlaubnis.

CE-Herstellererklärung

Im Sinne der EG-Richtlinie EMV-Richtlinie (89/336/EWG) sowie der Niederspannungsrichtlinie (73/23/EWG) erklären wir die Konformität. Folgende harmonisierte Normen wurden angewandt: EN 60335-1, EN 60335-2-41, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Sicherheitshinweise

Aus Sicherheitsgründen dürfen Kinder und Jugendliche unter 16 Jahren sowie Personen, die mögliche Gefahren nicht erkennen können oder die nicht mit dieser Gebrauchsanweisung vertraut sind, dieses Gerät nicht benutzen!

Bitte bewahren Sie diese Gebrauchsanweisung sorgfältig auf! Bei Besitzerwechsel geben Sie die Gebrauchsanweisung weiter. Alle Arbeiten mit diesem Gerät dürfen nur gemäß der vorliegenden Anleitung durchgeführt werden. Die Kombination von Wasser und Elektrizität kann bei nicht vorschriftsmäßigem Anschluss oder unsachgemäßer Handhabung zu ernsthafter Gefahr für Leib und Leben führen. Betreiben Sie das Gerät nur, wenn sich keine Personen im Wasser aufhalten! Bevor Sie in das Wasser greifen, immer die Netzstecker aller im Wasser befindlichen Geräte ziehen. Vergleichen Sie die elektrischen Daten der Stromversorgung mit dem Typenschild auf der Verpackung bzw. auf dem Gerät. Steilen Sie sicher, dass das Gerät über eine Fehlerstromschulzeinrichtung mit einem Bemessungs-Fehlerstrom von maximal 30 mA gesichert ist. Betreiben Sie das Gerät nur an einer vorschriftsmäßig installierten Steckdose. Halten Sie den Netzstecker und alle Anschlussstellen trocken! Verlegen Sie die Anschlussleitung geschützt, so dass Beschädigungen ausgeschlossen sind. Verwenden Sie nur Kabel, Installationen, Adapter, Verlängerungs- oder Anschlussleitungen mit Schutzkontakt, die für den Außeneinsatz zugelassen sind. Tragen oder ziehen Sie das Gerät nicht an der Anschlussleitung! Die Netzanschlussleitung dieses Gerätes kann nicht ersetzt werden. Bei Beschädigung der Leitung ist das Gerät zu entsorgen. Elektrische Installationen an Gartenteichen müssen den internationalen und nationalen Emichterbestimmungen entsprechen. Öffnen Sie niemals das Gehäuse des Gerätes oder deren zugehörigen Teile, wenn nicht ausdrücklich in der Gebrauchsanweisung darauf hingewiesen wird. Niemals technische Änderungen am Gerät vornehmen. Nur Original-Ersatzteile und -Zubehör für das Gerät verwenden. Reparaturen nur von autorisierten Kundendienststellen durchführen lassen. Betreiben Sie das Gerät niemals ohne Wasserdurchfluss! Fördern Sie niemals andere Flüssigkeiten als Wasser! Bei Fragen und Problemen wenden Sie sich zu Ihrer eigenen Sicherheit an eine Elektrofachkraft!

Technische Änderungen vorbehalten. Für Druckfeiter übernehmen wir keine Haftung. WECC-Reg. Nr.: 0676152045 FIAP GmbH, Jaksh Oswald Sdn. 16. 90288 Umsansollin Tel: 00628 9213 0. Fax: 03628 9213 3D. www.fiec.com

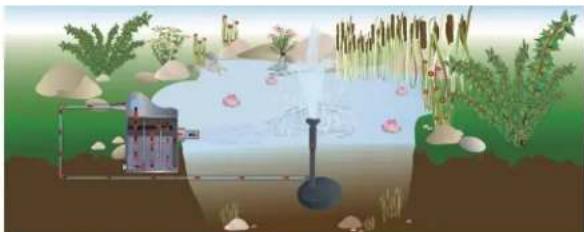

Montage und Aufstellen

T-Verteiler auf den Anschlussstutzen schrauben, Düsenrohr auf den T-Verteiler schrauben. Düsenaufnahme und gewünschte Springbrunnendüse auf das Düsenrohr schrauben. Am seitlichen Auslass am T-Verteiler können Sie über das Reduzierstück und die Stufenschlauchtülle einen Schlauch anschließen. Das Gerät im Teich waagerecht auf einen festen, schlammfreien Untergrund aufstellen, so dass es komplett mit Wasser bedeckt ist (maximal 1,3 m unter dem Wasserspiegel).

Inbetriebnahme

Achtung! Das Gerät niemals ohne Wasserdurchfluss betreiben!

Das Gerät schaltet sich automatisch ein, wenn die Stromverbindung hergestellt wird. Düsenrohr ausrichten. Die Höhe der Fontäne und der Wasserdurchfluss am seitlichen Auslass am T-Verteiler können Sie jewells mit einem Regler einstellen. Zum Ausschalten des Gerätes Netzstecker ziehen.

Reinigung

Achtung! Vor Reinigungs- und Wartungsarbeiten immer den Netzstecker ziehen!

Düsenrohr mit T-Verleiler und Anschlussstutzen abschrauben. Filterschale öffnen und die Pumpe entnehmen. Pumpendeckel abdrehen und Laufrad entnehmen. Alle Teile mit klarem Wasser und einer Bürste reinigen. Nach der Reinigung Pumpe in umgekehrter Reihenfolge zusammenbauen. Anschlussleitung so verlegen, dass sie nicht gequetscht wird.

Lagern/Überwintern

Bei Frost muss das Gerät deinstalliert werden. Führen Sie eine gründliche Reinigung durch, prüfen Sie das Gerät auf Beschädigung und bewahren es getaucht oder befüllt und frostfrei auf. Der Stecker darf nicht überflutet werden!

Verschleißteile

Der Rotor ist ein Verschleißteil und unterliegt nicht der Gewährleistung.

Entsorgung

Das Gerät ist gemäß den nationalen gesetzlichen Bestimmungen zu entsorgen. Fragen Sie Ihren Fachhändler.

Fiap Aqua Active Mini set 650 - Entsorgung - 1

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WECC-Reg. Nr.: 0676152045 FIAP GmbH, Jaksh Oswald Str. 16. 92288 Umsansollin Tel: 09628 9213 0. Fax: 09628 9213 3D. www.fiec.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung WECC-Reg. Nr: 0C76152045 FIAP GmbH, Jakch Oswald Srl. 16. 93288 Umsansollon Tel: 00528 9213 0. Fax: 03628 9213 3D. www.fiec.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WCCC-Reg. Nr.: 0078152045 FIAP GmbH, Jakab Oswald Str. 16, 92289 Ursanatoren Tel: 00628 9213 0. Fax: 00628 9213 30. www.fiac.com
