TMP 302S - Wasserpumpe TOP CRAFT - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts TMP 302S TOP CRAFT als PDF.
| Produkttyp | Tauchwasserpumpe |
| Marke | TOP CRAFT |
| Modell | TMP 302S |
| Netzspannung | 230 V ~ 50 Hz |
| Stromaufnahme | 1,3 A |
| Leistungsaufnahme | 300 W |
| Schutzart | IP 68 |
| Drehzahl | 2800 U/min |
| Benötigte Sicherung | 6 A |
| Maximale Förderhöhe | 6 m |
| Maximaler Durchfluss | 90 l/min |
| Maximale Eintauchtiefe | 2 m |
| Maximale Wassertemperatur | 35°C |
| Schalthöhe (Ein) | 35 cm |
| Schalthöhe (Aus) | 10 cm |
| Netzkabeltyp | H05RN-F 3G0,75 |
| Schwimmerschalter | Integriert, einstellbar |
| Wartung | Nach jedem Gebrauch mit klarem Wasser reinigen; Schwimmerschalter alle 3 Monate überprüfen |
| Sicherheit | Sicherheitssteckdose 230V; Sicherung mind. 6A; Fehlerstromschutzschalter 30 mA empfohlen |
| Garantie | 12 Monate |
Häufig gestellte Fragen - TMP 302S TOP CRAFT
Benutzerfragen zu TMP 302S TOP CRAFT
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Wasserpumpe kostenlos im PDF-Format! Finden Sie Ihr Handbuch TMP 302S - TOP CRAFT und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. TMP 302S von der Marke TOP CRAFT.
BEDIENUNGSANLEITUNG TMP 302S TOP CRAFT
Technische gegevens TMP 302-S
Vor Inbetriebnahme beachten!
Der elektrische Anschluß erfolgt an einer Schutzkontaktsteckdose, mit einer Netzspannung von 230V 50Hz Sicherung mindestens 6 Ampere.
Die Tauchmotorpumpe TMP 302-S ist mit einer Netzleitung Typ H05RN-F 3G0,75 ausgestattet. Die zutreffende Norm EN 60335-2-Teil 236 laβt die Verwendung der Pumpe in Schwimmbecken, Gartenteichen, Froschteichen und Springbrunnen oder ähnlich nicht zu.
Um eine hochstmögliche Sicherheit zu gewährleisten, sollte die Pumpe in einem Stromkreis mit einem max. auslosendem Nennstrom bis 30mA ausgestattet sein. Fragen Sie ihren Elektrofachmann! Zur Unterstützung der Motorkühlung und zur Verhinderung von Wassereindringen bei Undichte ist die Pumpe mit ungpiftigem Öl gefüllt. Bei einer eventuellen Undichte tritt erst Öl aus, bevor eine gefährliche Berührungsspannung auftreten kann. Ein Ölfilm auf der Wasseroberfläche zeigt den Olaustritt an.
Achtung!
(Fur ihre Sicherheit)
Bevor Sie ihre neue Tauchmotorpumpe in Betrieb besteht, lassen Sie fachmännisch prufen, ob die
Erdung
Nullung
- Fehlerstromschutzschaltung den Sicherheitsvorschriften der Energie-Versorgungsunternehmen entsprechen und einwandfrei Funktionieren.
Die elektrischen Steckverbindungen sind vor Nasse zu schützen.
- Bei Überschwemmungsgefahr die Steckverbindungen im überflutungssicheren Bereich anbrin-gen.
Die Forderung von aggressiven Flüssigkeiten, sowie die Forderung von abrasiven (schmigelwirkenden) Stoffen ist auf jeder Fall zu vermeiden.
Die Tauchmotorpumpe ist vor Frost zu schützen.
Die Pumpe ist vor Trockenlauf zu schützen.
- Der Zugriff durch Kindern ist durch geeignete Maßnahmen zu verhindern.
Beständigkeit
Die von Ihnen erworbene Tauchmotorpumpe ist für die Forderung von Wasser mit einer maximalen Temperatur von 35^ bestimmt. These Pumpe darf nicht für andere Flüssigkeiten, insbesondere nicht für Motorenkraftstoffe, Reinigungsmittel und sonstige chemische Produkte verwendet werden!
Die Installation
Die Installation der Tauchmotorpumpe erfolgt entweder:
- Stationär mit fester Rohrleitung oder
- Stationär mit flexibler Schlauchleitung
Zu beachten!
Bei der Installation ist zu beachten, daß die Pumpe niemals freihand-gend an die Druckleitung oder am Stromkabel montiert werden darf. Die Tauchmotorpumpe muß an dem damit vorgesehenen Tragegriff aufgehigt werden bzw. auf dem Schachtboden aufliegen. Um eine einwandfrei Funktion der Pumpe zu gewährleisten, muß der Schachtboden immer frei von Schlamm oder sonstigen Verunreinigungen sein.
Bei zu geringem Wasserspiegel kann der im Schacht befindliche Schlamm schnell eintocknen und die Pumpe am Anlaufen hindern. Deshalb ist es notwendig, die Tauchmotorpumpe regelmäßig zu prufen (Anlaufversuche durchfuhren).
Der Schwimmerschalter ist so eingestellt, daß eine sofortige Inbetriebnahme möglich ist.
Hinweis!
Der Pumpenschacht sollte min stens die Abmessungen von 40 40× 50 cm haben, damit sich Schwimmerschalter frei beweg kann.
Der Netzanschluß
Die von Ihnen erworbene Taucpumpe ist bereits mit einem Schutzkontaktstecker versehen. Die Pumpe ist bestimmt für den Anschluß an eine Schutzkonta steckdose mit 230V 50Hz gewissern Sie sich, daß die Stude dose ausreichend abgesichert (mind.6A),und einwandfrei in nung ist.Fahren Sie den Schutzkontaktstecker in die Steckdos und die Pumpe ist somit betrie bereit.
Hinweis!
Sollte die Netzleitung oder der Stecker aufgrund äußere Einkungen beschädigt werden, so das Kabel nicht repariert wurde Das Kabel muß gegen ein neu ausgetauscht werden.
Achtung!
These Arbeits ist nur von einem Fachmann des Elektrohandwesen oder durch die auf der Rückseite aufgeführten Service-Adresserdurchzuführn.
Einsatzbereiche
These Pumpe wird vorzüglich a Kellerpumpe verwendet. Einge in einen Schacht gibt diese Pu Sicherheit vor Überschwemmugen.
Sie finden aber auch überall de Anwendung, wo Wasser umgedert werden muß, z.B. im Haus in der Landwirtschaft, im Gartebau, im Sanitärgewerbe und vi Anwendungen mehr.
Die Inbetriebnahme
Nachdem Sie diese Installationsund Betriebsanweisung genaugegeben haben, konnen Sie unterBeachtung folgender Punkte Ihre neue Pumpe in Betrieb behmen:
- Prufen Sie, ob die Pumpe auf dem Schachtboden liegt.
- Prufen Sie, ob die Druckleitung ordnungsgemäß angebracht wurde.
Vergewissern Sie sich, daß der elektrische Anschluß 230 V ~ 50 Hz beträgt. - Überprüfen Sie den ordnungsgemäßen Zustand der elektrischen Steckdose.
Vergewissern Sie sich, daß niemals Feuchtigkeit oder Wasser an den Netzanschluß kommt. - Vermeiden Sie, daß die Pumpe trocken lauft.
Wartungshinweise!
Die Tauchmotorpumpe ist ein wartungsfreies und bewährtes Qualitätserzeugnis, das strengen Endkontrollen unterworfen wird. Für eine lange Lebensdauer und ununterbrochenen Betrieb empfehlen wir jedoch eine regelmäßige Kontrolle und Pflege.
Achtung! Wichtig!
- Vor jeder Wartungsarbeit den Netzsteckerziehen.
- Bei transportabler Verwendung sollte die Pumpe nach jedem Gebrauch mit klarem Wasser gereinigt werden.
- Bei stationärer Installation empfeht sich alle 3 Monate die Funktion des Schwimmerschalters zu überprüfen.
Fusseln und fasserige Partikel die sich im Pumpengehause eventuell festgesetzt haben, einem Wasserstrahl entfern.
- Bei zu starker Ablagerung in Pumpengehause muß der Ansaugfilter vom Pumpende getrennt werden (kräftiges Zhen am Ansaugfilter). Pumpengehause reinigen und den Ansaugfilter wieder einbaue
- Alle 3 Monate Schachtboder von Schlamm befren und die Schachtwände reinigen.
- Den Schwimmerschalter von Ablagerungen mit klarem W ser reinigen.
Störungen - Ursachen - Abhilfe
| Störungen | Ursachen | Abhilfe |
| Pumpe lauft nicht an | - Netzspannung fehl - Schwimmerschalter schaltet nicht | - Netzspannung überprüfen - Schwimmerschalter in Höhehere Stellung bringen |
| Pumpe ffordert nicht | - Einlaufsieb verstopft - Druckschlauch geknicht | - Einlaufsieb mit Wasserreinigen - Knickstelle beheben |
| Pumpe schaltet nicht aus | - Schwimmerschalter kann nicht absinken | - Pumpe auf dem Schachtbo den richtig auflegen |
| Fördermenge ungenügend | - Einlaufsieb verstopft - Pumpenleistung verringiert, durch stark verschutzte und schmirgeldnde Wasserbeimungen | - Einlaufsieb reinigen - Pumpe reinigen und Verschlußteile ersetzen |
| Pumpe schaltet nach kurzer Laufzeit ab | - Motorschutz schaltet die Pumpe wegen zu starker Wasserverschmutzung ab - Wassertemperatur zu hoch, Motorschutz schaltet ab | - Netzsteckerziehen und Pumpe sowie Schacht rein gen. - Auf maximale Betriebs-Terperatur von 35° C achten! |
Garantiehinweise:
Nicht unter die Garantie fallen:
- Zerstörung der Gleitringdichtung durch Trockenlauf oder Fremdkörperbeimengungen im Wasser
- Verstopfung des Laufrades durch Fremdkörper
- Transportschaden
- Schaden, verursacht durch Fremdeingriffe
Technische Daten TMP 302-S
| Netzspannung: 230 V ~ 50 Hz | |
| Stromaufnahme: 1,3 A | |
| Aufnahmeleistung: 300 W | |
| Schutzart: IP 68 | |
| Drehzahl: 2800 min | -1 |
| Erforderliche Sicherung: 6 A | |
| Förderhöhe: ca. 6 m | |
| Fördermenge max.: 90 l/min | |
| Eintauchtiefe: 2 m | |
| Wassertemperatur: bis max. 35°C | |
| Schaltpunkthöhe: EIN 35 cm | |
| Schaltpunkthöhe: AUS 10 cm |

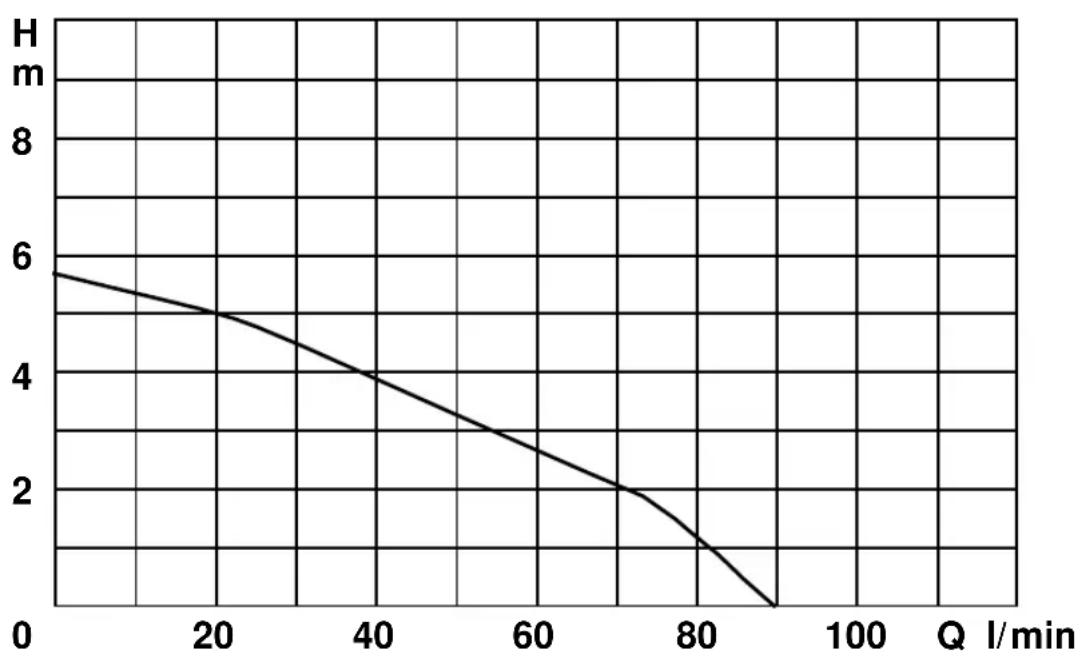

Leistungskennlinie

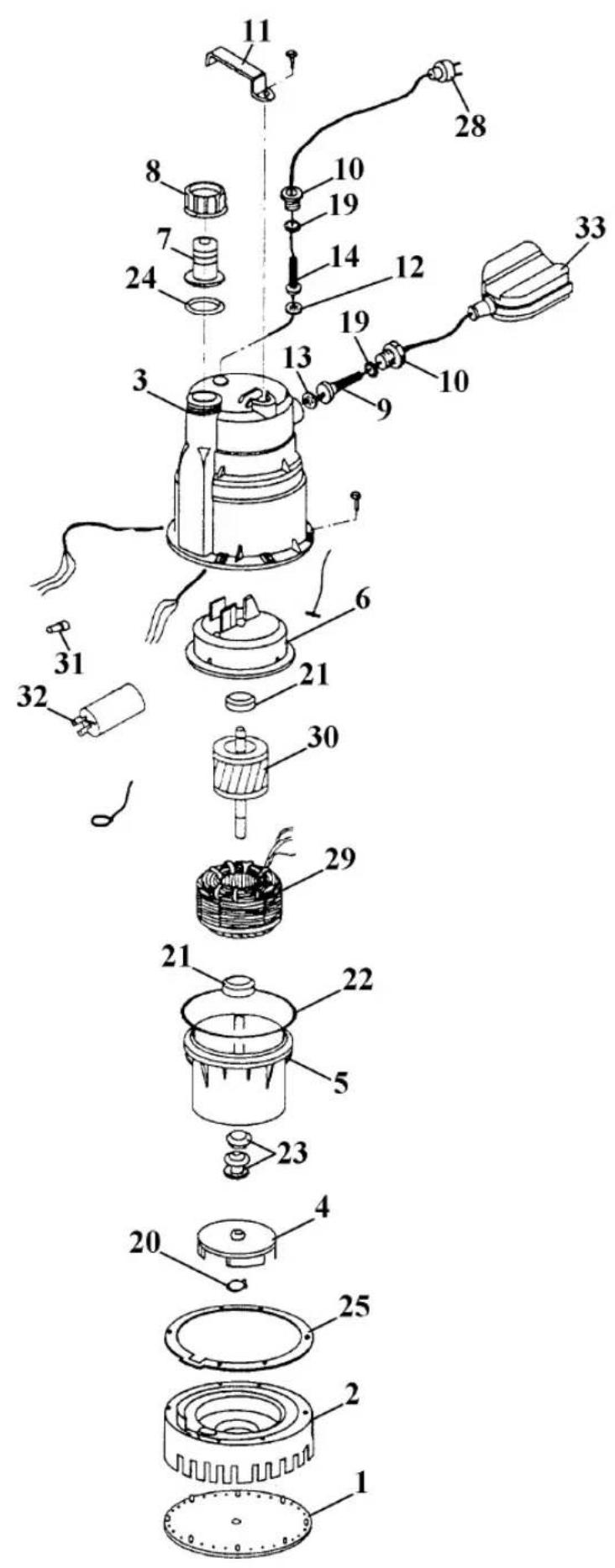

| Pos. Bezeichnung Ersatzteil-Nr. | |
| 01 Ansaugfilter 41.706.00.11 | |
| 02 Pumpensockel 41.706.00.12 | |
| 03 Pumpengehäuse 41.706.50.31 | |
| 04 Pumpenrad 41.704.00.14 | |
| 05 Motorgehäuse 41.704.00.11 | |
| 06 Lagerschale 41.704.00.06 | |
| 07 Anschlußnippel 41.704.00.21 | |
| 08 Überwurfmutter 41.704.00.22 | |
| 09 Netzleitung 41.706.51.01 | |
| 10 Leitungseinführung 41.704.00.03 | |
| 11 Tragegriff 41.704.00.23 | |
| 12 Zugentlastungsscheibe 41.706.00.21 | |
| 13 Zugentlastungsscheibe 41.706.50.33 | |
| 14 Knickschutztüle | 41.706.00.22 |
| 19 Scheibe | 41.706.00.05 |
| 20 Sprengring | 41.704.00.17 |
| 21 Kugellager 6201 | 41.704.00.07 |
| 22 O-Ring | 41.704.00.10 |
| 23 Gleitringdichtung - Satz | 41.704.00.24 |
| 24 Dichtring | 41.704.00.20 |
| 25 Pumpengehäusedichtigung | 41.706.00.08 |
| 28 Netzleitung 41.706.00.14 | |
| 29 Stator | 41.706.51.02 |
| 30 Rotor | 41.706.51.03 |
| 31 Klemme | 41.706.00.07 |
| 32 Kodensator | 41.704.00.18 |
| 33 Schwimmerschalter | 41.706.50.32 |
GARANTIEBEWIJS
Wir gewähren Ohnen Garantie gemäß nachstehenden Bedingungen. Die Garantiezeit endet 12 Monate nach Kaufdatum und ist mit Kaufbeleg, wie Rechnung, Lieferschein oder deren Kopie, nachzuweisen. Innerhalb der Garantiezeit beseitigen wir alle Funktionsehler am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zrückzufahren sind. Die dazu bestehtigen Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.
Während der Garantiezeit konnen defekte Tauchmotorpumpen unfrei an u. a. Serviceadresse gesandt werden. Sie erhalten dann ein neuen oder repariertes Gerät kostenlos zurück.
Nach Ablauf der Garantiezeit haben Sie ebenfalls die Mlichkeit, das defekte Gerät zwecks Reparatur an die U. Adresse
zu senden. Nach Ablauf der Garantiezeit anfallende Rep
turen sind kostenpflichtig.
AusschluB: Die Garantie bezieht sich nicht auf naturl Abnutzung oder Transportschaden, ferner nicht auf Schä die infolge Nichtbeachtung der Montageanleitung und normgemäBer Installation entstanden sind. Der Hersteller h. nicht für indirekte Folge- und Vermögensschaden.
Durch die Instandsetzung wird die Garantiezeit nicht erne oder verlangert. Bei Garantieanspruch, Störungen oder Erstilbebarf wenden Sie sichitte an:
ISC GmbH - International Service Center
Ersatzteil-Abt.: Telefon (0 99 51) 942 356 · Telefax (0 99 51) 52 50
Reparatur-Abt.: Telefon (0 99 51) 942 357 · Telefax (0 99 51) 26 10
Technische Kundenberatung: Telefon (099 51) 942 358
Achtung!
Werfen Sie den Verpackungskarton nicht weg. Verwenden Sie diesen für die Rücksendung bei einer eventuellen Reklamation.
