BEDIENUNGSANLEITUNG BG 86 STIHL

1 Zu dieser Gebrauchsanleitung. 2
2 Sicherheitshinweise und Arbeitstechnik.....2
3 Blasgerat komplettieren 8
4 Saughacksler komplettieren. 9
5 Kraftstoff. 10
6 Kraftstoff einfluen 11
7 Motor starten / abstellen 12
8 Luftfilter reinigen 14
9 Vergaser einstellen 15
10 Zündkerze 15
11 Motorlaufverhalten 16
12 Gerat aufbewahren 16
13 Wartungs- und Pflegehinweise 17
14 Verschleib minimieren und Schaden vermeiden 17
15 Wichtige Bauteile 18
16 Technische Daten 19
17 Reparaturhinweise 20
18 Entsorgung. 20
19 EU-Konformitätserklarung. 21
20 Anschriften 21

Verehrte Kundin, lieber Kunde,

vielen Dank, dass Sie sich für ein Qualitätserzeugnis der Firma STIHL entschieden haben.

Dieses Produkt wurde mit modernen Fertigungsverfahren und umfangreichen Qualitätssicherungsmaßnahmen hergestellt. Wir sind bemührt alles zu tun, damit Sie mit diesen Gerät zufrieden sind und problemlos damit arbeiten können.

Wenn Sie Fragen zu Ihr Gemar haben, wenden Sie sichitte an ihren Handler oder direkt an unsere Vertriebsgesellschaft.

Ihr

Dr. Nikolas Stihl

1 Zu dieser Gebrauchsanleitung

1.1 Bildsymbole

Bildsymbole, die auf dem Gerät angebracht sind, sind in dieser Gebrauchsanleitung erklär.

Abhängig von Gerät und Ausstattung können fol-gende Bildsymbole am Gerät angebracht sein.

Kraftstofftank; Kraftstoffgemisch aus Benzin und Motoröl

Kraftstoffhandpumperbetätigen

1.2 Kennzeichnung von Textab-schnitten

WARNING

Warning vor Unfall- und Verletzungsgefahr für Personen sowie vor schwerwiegenden Sachscha den.

HINWEIS

Warning vor Beschädigung des Gerätes oder einzeln der Bauteile.

1.3 Technische Weiterentwicklung

STIHL arbeitet ständig an der Weiterentwicklung samtlicher Maschinen und Geräte; Änderungen des Lieferumfanges in Form, Technik und Ausstattung müssen wir uns deshalb vorbehalten.

Aus Angaben und Abbildungen dieser Gebrauchsanleitung können deshalb keine Ansprüche abgeleitet werden.

2 Sicherheitshinweise und Arbeitstechnik

Besondere Sicherheitsmaßnahmen sind beim Arbeiten mit einem Motorgerät möglich.

Die gesamte Gebrauchsanleitung vor der ersten Inbetriebnahme aufmerksamlesen und für späteren Gebrauch safer aufbewahren. Nichtbeachten der Gebrauchsanleitung kann lebensgeführlich sein.

Länderbezogene Sicherheitsvorschriften, z. B. von Berufsgenossenschaften, Sozialkassen, Behörden für Arbeitsschutz und andere beachten.

Wer zum ersten Mal mit dem Gerät arbeitet: Vom Verkäuer oder von einem anderen Fachkundigen erklärtenASN, wie man damit sichere umgeht - oder an einem Fachlehrgang teilnehmer.

Minderjährige)durfen nicht mit dem Gerat arbeiten - ausgenommen Jugendliche uber 16 Jahre, die unter Aufsicht ausgebildet werden.

Kinder, Tiere und Zuschauer fern halten.

2 Sicherheitshinweise und Arbeitstechnik deutsche

Wird das Gerät nicht benutzt, muss es so abge-stellt werden, dass niemand gefährdet wird. Gerät vor unbefugtem Zugriff sichern.

Der Benutzer ist verantwortlich für Unfälle oder Gefahren, die gegenüber anderen Personen oder deren Eigentum auftreten.

Gerät nur an Personen weiter geben oder ausleihen, die mit diesen Modell und seiner Handhabung vertraut sind - stets die Gebrauchsanleitung mitgeben.

Der Einsatz Schall emittierender Geräte kann durch nationale wie auch örtliche, lokale Vorschriften zeitlich begrenzt sein.

Gerät nur dann in Betriebnehmen, wenn alle Bauteile unbeschädigt sind.

Zur Reinigung des Gerätes keine Hochdruckreiniger verwenden. Der harte Wasserstrahl kann Teile des Gerätes beschädigen.

2.1 Zubehör und Ersatzteile

Nur solche Teile oder Zubehore anbauen, die von STIHL für diese Gerät zugelassen sind oder technisch Gleichartige. Bei Fragen dazu an einen Fachhändler wenden. Nur hochwertige Teile oder Zubehore verwenden. Ansonsten kann die Gefahr von Unfallen oder Schäden am Gerät bestehen.

STIHL empfeihlt STIHL Original Teile und Zube-hör zu verwenden. Diese sind in ihren Eigenschaften optimal auf das Produkt und die Anforderungen des Benutzers abgestimmt.

Keine Änderungen am Gerät vornehmen - die Sicherheit kann dadurch gefährdet werden. Für Personen- und Sachschäden, die bei der Verwendung nicht zugelassener Anbauergeäte auftreten, schließ STIHL jeder Haftung aus.

2.2 Körperliche Eignung

Wer mit dem Gerät arbeitet, muss ausgeruht, gesund und in gutter Verfassung sein.

Wer sich aus gesundheitlichen Gründen nicht anstrengen darf, sollte einen Arzt Fragen, ob die Arbeit mit einem Motorgerät möglich ist.

Nur Träger von Herzschrittmachern: Die Zündanlage these Gerätes erzeugt ein sehr geringes elektromagnetisches Feld. Ein Einfluss auf einzelne Herzschrittmacher-Typen kann nicht vollig ausgeschlossen werden. Zur Vermeidung von gesundheitlichen Risiken empfeht STIHL den behandelnden Arzt und Hersteller des Herzschrittmachers zu befragen.

Nach der Einnahme von Alkohol, Medikamenten, die das Reaktionsvermögen beeinträchtigen oder Drogenarf nicht mit dem Gerat garbeitet werden.

2.3 Bestimmungsgemäß Verwendung

Das Blasgerät erfolgt eine Beseitigung von Laub, Gras, Papier, und Ähnlichem, z. B. in Gartenanlagen, Sportstadien, Parkplatzen oder Einfahrten. Es ist auch geeignet zum Freiblasen von Pirschpfaden im Forst.

Der Saughäcksler ist(zudem fur das Aufsaugen von Blättern und anderen leichten, losen und unbrennbaren Abfallen konzipiert.

Keine gesundheitsgeführende Materialien blasen oder aufsagen.

Der Einsatz des Geräts für andere Zwecke ist nicht zulässig und kann zu Unfallen oder Schäden am Gerät führen. Keine Änderungen am Produkt vornehmen – auch dies kann zu Unfallen oder Schäden am Gerät führen.

2.4 Bekleidung und Ausrüstung

Vorschrifsmäßige Bekleidung und Ausrüstung tragen.

Die Kleidung muss zweckmäßig sein undarf nichtbehindern.Eng anlie-gende Kleidung,Kombianzug,keinen Arbeitsmantel.

Keine Kleidung, keinen Schal, keine Krawatte, keinen Schmuck, die in die Luftansaugöffnung gelangen können. Lange Haare so zusammenbinden und so sichern, dass sie sich oberhalb der Schultern befinden.

Feste Schuhe mit griffiger, rutschfester Sohle trag.

WARNING

Um die Gefahr von Augenverletzungen zu reduzieren enganliegende Schutzbrille nach Norm EN 166 trag. Auf richtig Sitz der Schutzbrille achten.

"Persönlichen" Schallschutz tragen - z. B. Gehorschutzkapeln.

STIHL bietet ein umfangreiches Programm an personlicher Schutzausstattung an.

2.5 Gerat transportieren

Immer den Motor abstellen.

Beim Transport in Fahrzeugen:

Gerat gegen Umkippen, Beschädigung und Auslaufen von Kraftstoff sichern

2.6 Tanken

Benzin ist extrem leicht entzündlich von offenem Feuer Abstand halten - keinen Kraftstoff verschüten - nicht rauchen.

Vor dem Tanken Motor abstellen.

Nicht tanken, solange der Motor noch heißt ist - Kraftstoff kann überlaufen - Brandgefahr!

Tankverschluss vorsichtig öffnen, damit bestehender Überdruck sich langsam abbauen kann und kein Kraftstoff herausspritzt.

Tanken nur an gut belufteten Orten. Wurde Kraftstoff verschüttet, Gerät sofort säubern - keinen Kraftstoff an die Kleidung kommt lassen, sonst einzeln.

Auf Undchtigkeiten achen! Wenn Kraftstoff auslauf, Motor nicht starten - Lebensgefahr durch Verbrennungen!

Nach dem Tanken den SchraubTankverschluss so fest wie möglich anziehen.

Dadurch wird das Risiko verringert, dass sich der Tankverschluss durch die Vibration des Motors lost und Kraftstoff austritt.

2.7 Vor dem Starten

Gerät auf betriebssicheren Zustand überprüfen - entsprechende Kapitel in der Gebrauchsanleitung beachten:

Kraftstoffsystem auf Dichtheit prufen, besonder die sightbaren Teile wie z. B. Tankverschluss, Schlauchverbindungen, Kraftstoffhandpumper (nur bei Motorgeräten mit Kraftstoffhandpumper). Bei Undichtigkeiten oder Beschädigung Motor nicht starten - Brandgefahr! Gerät vor Inbetriebnahme durch Fachhändler instand setzen halten
-Gashebelmussleichtgangigseinundvonselbst in die Leerlaufstellung zurückfedern
- Stellhebel/Taster muss sich leicht auf STOP bzw. 0 betätigten halten
- Handgriffe müssen sauber und trocken, frei von Öl und Schmutz sein – wichtig zur sicheren Führung des Motorgerätes
- Blasanlage muss vorschrifsmäßig montiert sein
- Festsitz des Zündleitungssteckers prufen - bei lose sitzendem Stecker konnen Funken ent

stehen, die austretendes Kraftstoff-Luftgemisch entzünden können - Brandgefahr!
- Zustand von Geblaserad und Geblasegehause überprüfen

Verschleib am Geblasegehause (Anrisse, Ausbrüche) kann zur Verletzungsgefahr durch austretende Fremdkörper führen. Bei Beschädigungen am Geblasegehause Fachhändler aufsuchen - STIHL empfeht den STIHL Fachhändler

Keine Änderung an den Bedienungs- und Sicherheitseinrichtungen vornehmen

Das Gerätarf nur in betriebssicherem Zustand betrieben werden – Unfallgefahr!

2.8 Motor starten

Mindestens 3 Meter vom Ort des Tankens entfernt und nicht in geschlossenen Räumen.

Das Gerät wird nur von einer Person bedient – keine weiteren Personen im Arbeitsbereich dulle den – auch nicht beim Starten.

Motor nicht aus der Hand anwerfen -Starten wie in der Gebrauchsanleitung beschreiben.

Nur auf ebenem Untergrund, auf festen und sicheren Stand achten, Gerät sicher festhalten.

Nach dem Anspringen des Motors konnen durch den anschwellenden Luftstrom Gegenstände (z. B. Steine) hochgeschleudert werden.

2.9 Wahrend der Arbeit

Bei drohender Gefahr bzw. im Notfall sofort Motor abstellen - Stellhebel/Taster auf STOP bzw. 0 stellen.

Das Gerät wird nur von einer Person bedient – keine weiteren Personen im Arbeitsbereich dulden

Im Umkreis von 5 m damit sich keine weitere Person aufhalten - durch weggeschleuderte Gegenstände Verletzungsgefahr!

Diesen Abstand auch zu Sachen (Fahrzeugen, Fensterscheiben) einhalten - Gefahr der Sachbeschädigung!

Niemals in die Richtung von Personen oder Tieren blasen - das Gerät kann keine Gegenstände mit großer Geschwindigkeit hochschleudern - Verletzungsgefahr!

Beim Blasen und Saughackseln (im freien Gelände und in Gärten) auf Kleintiere achten, um diese nicht zu gefährden.

Gerät niemals unbeaufsichtigt laufen halten.

2 Sicherheitshinweise und Arbeitstechnik deutsche

Vorsicht bei Glätte, Nasse, Schnee, Eis, an Abhängen, auf unebenem Gelände - Rutschgefahr!

Auf Hindernisse achten: Unrat, Baumstümpfe, Wurzeln, Gruben - Stolpergebn!

Nicht auf einer Leiter, nicht auf unstabilen Standorten arbeiten.

Bei angelegtem Gehorschutz ist erhöhte Achtsamkeit und Umsicht erforderlich – weil das Wahrnehmen von warnnden Gerauschen (Schreie, Signtöne u. a.) eingeschränkt ist.

Ruhig und überlegt arbeiten - nur bei gute Licht- und Sightverhältnissen. Umsichtig arbeiten, andere nicht gefährden.

Rechtzeitig Arbeitspausen einlagen, um Mädigkeit und Erschöpfung vorzubeugen – Unfallgefahr!

Schalldämpfer mit Katalysator können besondere * 他 贝 werden.

Das Motorgerät erzeutg gifting Abgase, sobald der Motor lauft. Diese Gase konnen geruchlos und unsichtbar sein und unverbrannte Kohlenwasserstoffe und Benzol enthalten. Niemals in geschlossenen oder schlecht belufteten Räumen mit dem Motorgerät arbeiten - auch nicht mit Katalysator-Maschinen.

Bei der Arbeit in Gräben, Senken oder unter beengten Verhältnissen stets für ausreichenden Luftausstausch sorgen - Lebensgefahr durch Vergütung!

Bei Übelkeit, Kopfschmerzen, Sehstörungen (z. B. kleiner werdenendes Blickfeld), Hörstörungen, Schwindel, nachlassender Konzentrationsfähigkeit, Arbeit sofort einstellen - diese Symptome können unter Anderem durch zu hohe Abgaskonzentrationen verursacht werden - Unfallgefahr!

Nicht rauchen bei der Benutzung und in der naheren Umgebung des Gerätes - Brandgefahr! Aus dem Kraftstoffsystem konnen entzündliche Benzindämpfe entweichen.

Bei Staubentwicklung immer Staubschutzmasketragen.

Motorgerät larm- und abgasarm betreiben - Motor nicht unnötig laufen halten, Gasgeben nur beim Arbeitsen.

Gerät nach der Arbeit auf ebenen, nicht brennbaren Untergrund abstellen. Nicht in der Nähe vonleitung entflammbaren Materialien (z. B. Holz-

späne, Baumrinde, trockenes Gras, Kraftstoff) abstellen - Brandgefahr!

Keine Gegenstände durch das Schutzgitter oder Düse ins Innere des Geblasegehauses schieben. Durch das Geblase konnen diese mit hoher Geschwindigkeit Herausgeschleudert werden - Verletzungsgefahr!

Bei spürbaren Veränderungen im Laufverhalten (z. B. höhere Vibrationen) Arbeit unterbrechen und Ursachen für die Veränderungen beseitigen.

Falls das Gerät nicht bestimmungsgemälter Beanspruchung (z. B. Gewalteinwirkung durch Schlag oder Sturz) ausgesetzt wurde, unbedingt vor weiterem Betrieb auf betriebssicheren Zustand prufen - siehe auch "Vor dem Starten". Insbesondere die Dichtheit des Kraftstoffsystems und die Funktionstüchtigkeit der Sicherheitseinrichtungen prufen. Nicht betriebssicheres Gerät auf keinen Fall weiter benutzen. Im Zweifelsfall Fachhändler aufsuchen.

2.10 Blasgerat anwenden

Das Blasgerat ist für Einhand-Bedienung ausgelegt. Es muss von der Bedienungsperson mit der rechten Hand am Bedienungsgriff getragen werden.

Motorgerät immer fest in der Hand halten.

Beim Blasen im freien Gelände und in Gärten auf Kleinlebewesen achten.

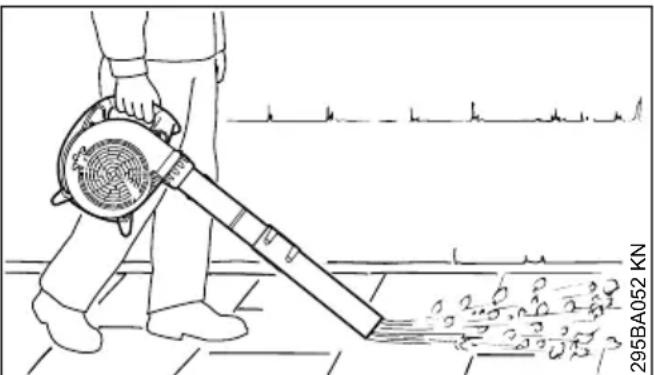

Nur langsam vorwärts schreitend arbeiten - Austrittsbereich des Blasrohres stets beobachten - nicht ruckwärts gehen - Stolpergefahr!

WARNING

Das Gerät nur mit komplett montiertem Blasrohr betreiben - Verletzungsgefahr!

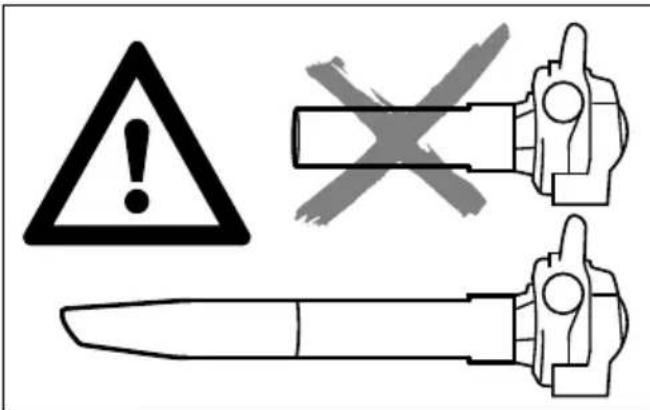

Die Rundüse eignet sich besonderss beim Einsatz in unebenem Gelda (z. B. Wiesen und Rasenflächen).

deutsch 2 Sicherheitshinweise und Arbeitstechnik

Die Flachdüse (im Lieferumfang enthalten oder als Sonderzubehör erhältlich) erzeugt einen flachen Luftstrom, der sich gezielt und kontrolliert einsetzen{lssst;besonderss beim Freiblasen von ebenen Flächen, die mit Sagespänen, Laub, Schnittgras o.Ä.bedeckt sind.

2.11 Saugeinrichtung anwenden

Anbau-Hinweise in dem entsprechenden Kapitel dieser Gebrauchsanleitung beachten.

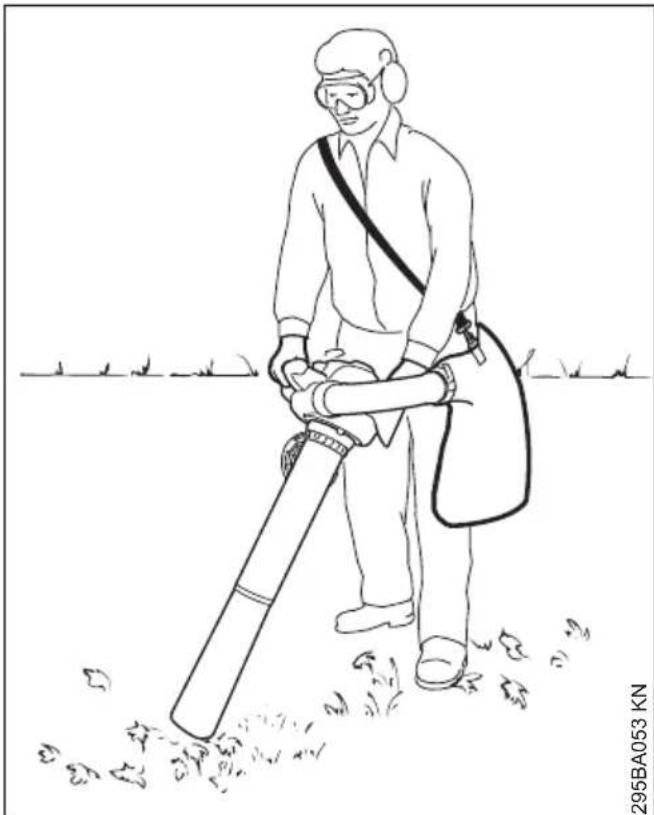

Der Saughacksler ist für Zweihand-Bedienung ausgelegt. Er muss von der Bedienungsperson mit der rechten Hand am Bedienungsgriff und mit der linken Hand am Griff des Gehäuses getragen werden.

Den Traggurt des Fangsackes über eine Schulter hängen. Ablegen des Geräts zusammen mit dem Fangsack über, damit das Gerät im Notfall schnell vom Körper entfernrt werden kann - Verletzungsgefahr!

Das Gerät nur mit komplett montiertem Saugrohr und montiertem, geschlossenem Fangsack betreiben - Verletzungsgefahr!

HINWEIS

Beim Saugen abrasiver Gegenstände (wie Split, Steine, etc.) werden das Geblaserad und das Geblasegehause einem besonders starken Verschleib ausgesetzt. Diese Verschleib macht sich durch stark abfallende Saugleistung bemerkbar. In thisem Fall den Fachhändler aufsuchen. STIHL empfehl't den STIHL Fachhändler.

Beim Saugen von nassem Laub kann das Geblase oder der Krümmherverstopfen.

Zum Beseitigen von Verstopfungen im Gerät: - Gerät ausschalten

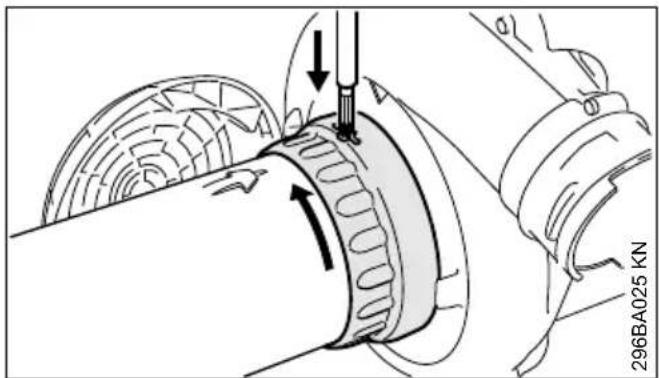

- Krümmer und Saugrohr abbauen - siehe "Saughäcksler komplettieren"
- Krümmer und Gebläsegehause reinigen

Beim Saugen im freien Gelände und in Gärten auf Kleinlebewesen achten.

Keine bereits oder brennenden Materialien (z. B. bereits Asche, glimmende Zigaretten) aufsaugen - Verletzungsgefahr durch Feuer!

Niemals entzündliche Flüssigkeiten (z. B. Kraftstoff) oder mit entzündlichen Flüssigkeiten getränkte Materialien aufsaugen - durch Feuer oder Explosion Gefahr tõdlicher Verletzungen!

Vor dem Offnen des Schutzgitters Motor abstellen. Das Schutzgitter muss immer geschlossen und geschert sein, wenn das Saugrohr nicht montiert ist - durch Kontakt mit rotierenden Teilen Verletzungsgefahr! Außer dem konnen sonst Schaden am Motor auftreten.

2 Sicherheitshinweise und Arbeitstechnik deutsche

2.12 Arbeitsstechnik

Zur Minimierung der Blaszeit Rechen und Besen benutzen, um Schmutzteilchen vor dem Blasen zu lockern.

• Bei Bedarf frei zu blasende Oberfläche befeuchten, um starke Staubentwicklung zu vermeiden
• Schmutzteilchen nicht auf Menschen, besonders Kinder, Haustiere, in Richtung offener Fenster oder frisch gewaschener Kraftfahrzeuge blasen. Schmutzteilchen vorsichtig weg blasen
• Zusammengeblasenen Schmutz in Mülleimern entfernen, nicht auf Nachbargrundstücke blasen
• Motorgeräte nur zu vernünftigen Zeiten betrieben - nicht frühr am Morgen, später in der Nacht oder während der Mittagsruhe, wenn Leute gestört werden konnten. An örtlich vorgegebene Zeiten halten
• Blasgeräte mit der zur Erfüllung der Arbeitsaufgabe niedrigst möglichen Motordrehzahl betreiben
  Ausrüstung vor dem Betrieb prufen, besonder den Schalldämpfer, Luftansaugöffnungen und Luftfilter

2.13 Vibrationen

Längere Benutzungsdauer des Motorerätes kann zu vibrationsbedingten Durchblutungsstörungen der Höhe führen ("Weißfingerkrankheit").

Eine allgemein gültige Dauer für die Benutzung kann nicht festgelegt werden, weil diese von mehreren Einflussfaktoren abhängt.

Die Benutzungsdauer wird verlangert durch:

• warme Hande
• Pausen
  Die Benutzungsdauer wird verkurzt durch:
• besondere persönliche Veranlagung zu schlechter Durchblutung (Merkmal: halten Kalle Finger, Kribbeln)
• niedrige Außentemperaturen
• Größe der Greifkräfte (festes Zugreifen behindert die Durchblutung)

Bei regelmäßiger, langandauernder Benutzung des Motorgerätes und bei wiederholtem Auftreten entsprechender Anzeichen (z. B. Fingerkribeln) wird eine medizinische Untersuchung empfohlen.

2.14 Wartung und Reparaturen

Motorgerät regelmäßig warten. Nur Wartungsarbeiten und Reparaturen ausführren, die in der Gebrauchsanleitung beschrieben sind. Alle anderen Arbeiten von einem Fachhändler ausführten halten.

STIHL empfehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführung zu halten. STIHL Fachhandlern werden regelmäß Schulungen angeboten und technische Informationen zur Verfugung gestellt.

Nur hochwertige Ersatzteile verwenden. Ansonsten kann die Gefahr von Unfallen oder Schäden am Gerät bestehen. Bei Fragen dazu an einen Fachhändler wenden.

STIHL empfeihlt STIHL Original Ersatzteile zu verwenden. Diese sind in ihren Eigenschaften optimal auf das Gerät und die Anforderungen des Benutzers abgestimmt.

Zur Reparatur, Wartung und Reinigung immer Motor abstellen -Verletzungsgefahr! - Ausnahme: Vergaser- und Leerlaufeinstellung.

Motor bei abgezogenem Zündleitungsstecker oder bei ausgeschraubter Zündkerze nicht mit der Anwerfvorrichtung in Bewegung setzen - Brandgefahr durch Zündfunken außerhalb des Zylinders!

Motorerat nicht in der Nähe von offenem Feuer warten und aufbewahren.

Tankverschluss regelmäßig auf Dichteit prüfen.

Nur einwandfrei, von STIHL freiigegebene Zündkerze - siehe "Technische Daten" - verwenden.

Zündkabel prufen (einwandfreie Isolation, fester Anschluss).

Schalldämpfer auf einwandfrei den Zustand prüfen.

Nicht mit defektem oder ohne Schalldämpfer arbeiten - Brandgefahr! - Gehörschäden!

Heißen Schalldampfer nicht berühren - Verbrennungsgefahr!

Der Zustand der Antivibrationselemente bee influsst das Vibrationsverhalten - Antivibrationselemente regelmäßig kontrollieren.

Motor abstellen zum Beseitigen von Störungen.

3 Blasgerät komplettieren

3.1 Blasrohr anbauen

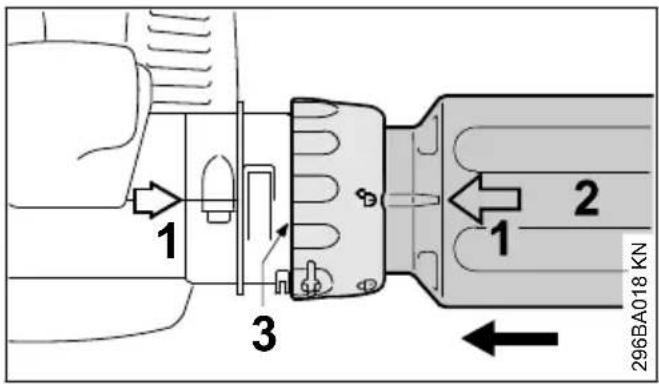

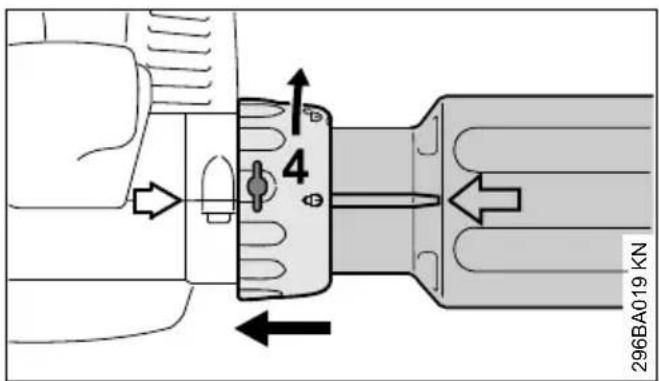

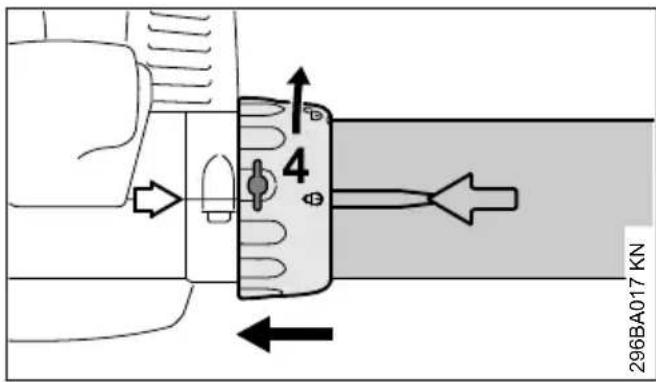

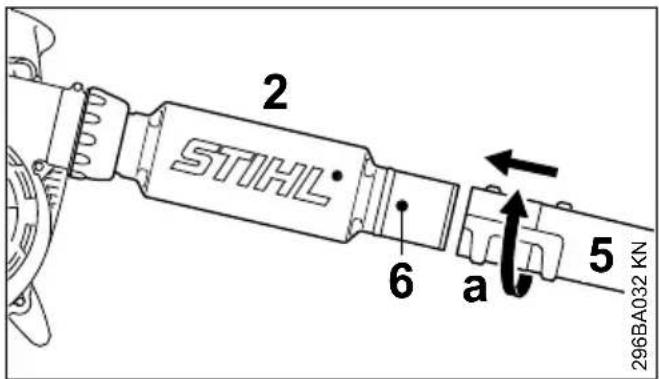

Pfeile (1) zur Deckung bringen
Uberwurfmutter so austrichten, dass das Symbol mit den Pfeilen fluchtet
- Blasrohr (2) bis zum Anschlag in die Aussparung vom Stutzen (3) einschieben

• Uberwurfmutter (4) bis zur Anlage über den Stutzen schieben
• Überwurfmutter (4) in Pfeilrichtung drehen, bis Symbol mit den Pfeilen fluchtet - Überwurfmutter rastet hörbar ein

Düse (5) in Position (a) (lang) oder Position (b) (kurz) bis zum Zapfen (6) auf das Blasrohr (2) schieben und in Pfeilrichtung verriegeln

BG66

Pfeile (1) zur Deckung bringen
- Überwurfmutter so austrichten, dass das Symbol mit den Pfeilen fluchtet
- Blasrohr (2) bis zum Anschlag in die Aussparung vom Stutzen (3) einschieben

• Überwurfmutter (4) bis zur Anlage über den Stutzen schieren
  Überwurfmutter (4) in Pfeilrichtung drehen, bis Symbol mit den Pfeilen fluchtet - Uberwurfmutter rastet hörbar ein

Düse (5) in Position (a) bis zum Zapfen (6) auf das Blasrohr (2) schieben und in Pfeilrichtung verriegeln

4 Saughacksler komplettieren deutsch

3.2 Blasrohr abbauen

Motor abstellen

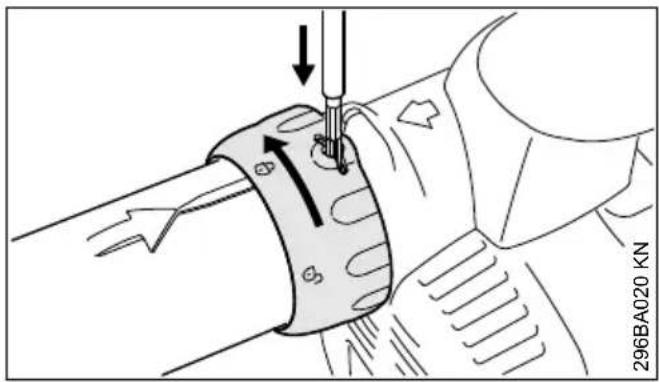

Lasche mit einem geeigneten Werkzeug durch die Öffnung an der Überwurfmutter eindrücken
Überwurfmutter in Pfeilrichtung bis zum Anschlag drehen
Blasrohr abnehmen

4 Saughäcksler komplettieren

4.1 Krummer montieren

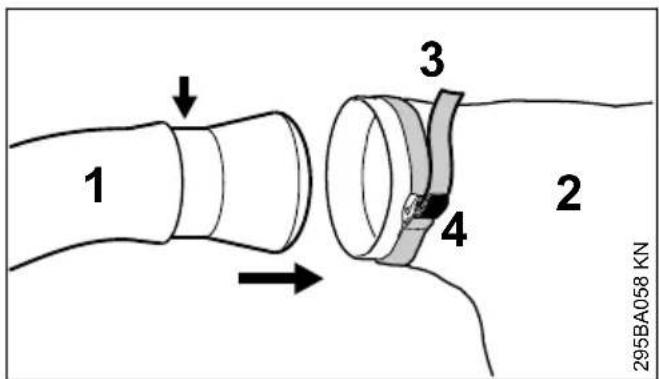

• Krümer (1) in den Fangsack (2) bis zur Markierung (Pfeil) einfahren
  Band (3) am Fangsack festziehen und Lasche (4) niederdrucken

HINWEIS

Der ReiBverschluss am Fangsack muss geschlossen sein

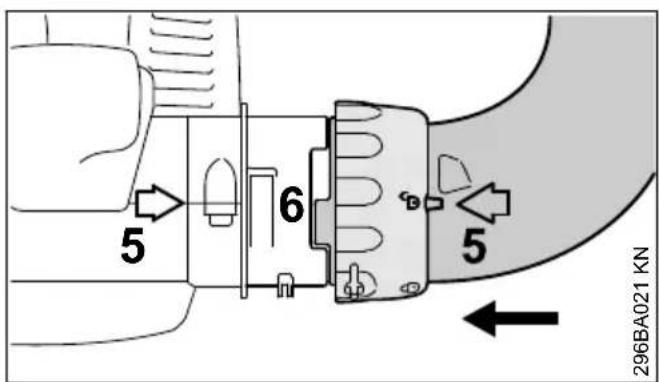

Pfeile (5) zur Deckung bringen
- Überwurfmutter so austrichten, dass das Symbol mit den Pfeilen fluchtet
- Krümer bis zum Anschlag in die Aussparung vom Stutzen (6) einschieben

• Überwurfmutter (7) bis zur Anlage über den Stutzen schieren

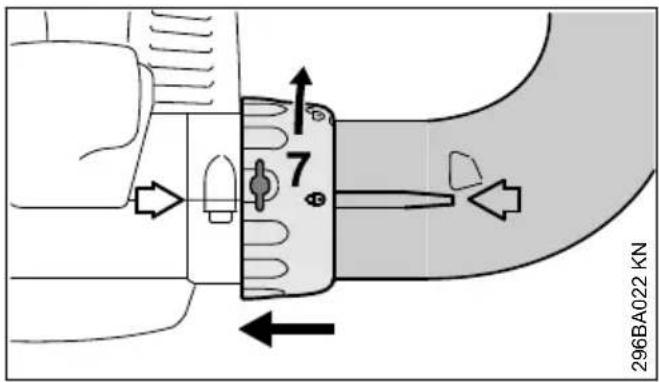

  Überwurfmutter (7) in Pfeilrichtung drehen, bis Symbol 日 mit den Pfeilen fluchtet - Uberwurfmutter rastet hörbar ein

4.2 Saugrohr komplettieren

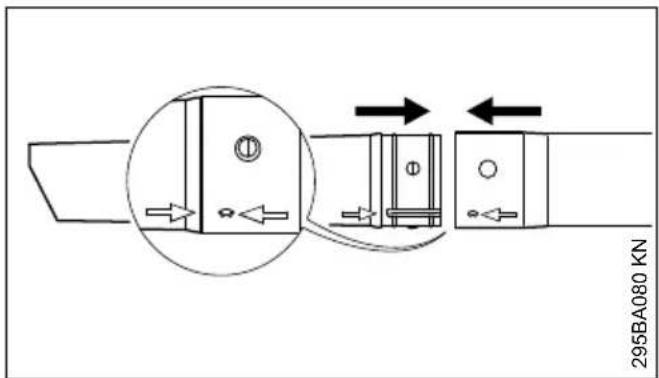

Saugrohr und Saugrohrveränderung an den Pfeilen ausrichten, zusammen sieben und einrasten

4.3 Saugrohr montieren

Motor abstellen

Schraubendreher in Lasche (1) einfahren und drücken - dadurch wird das Schutzgitter (2) entriegelt - Schutzgitter aufklappen

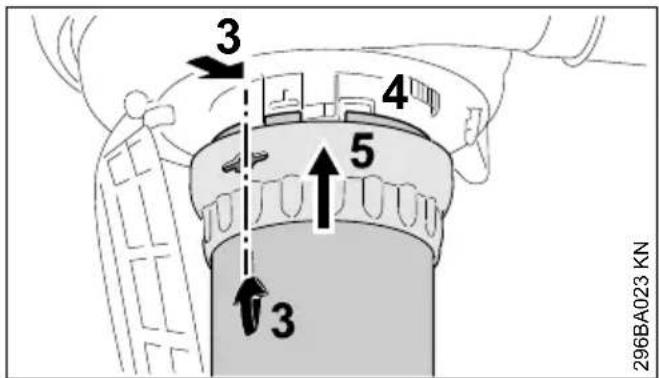

Pfeile (3) zur Deckung bringen

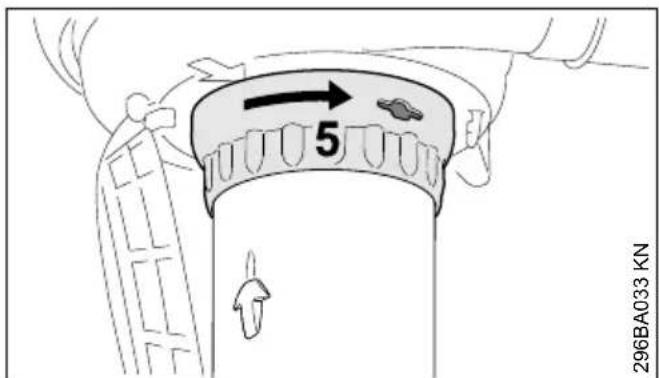

Überwurfmutter (5) so ausrichten, dass die Öffnung mit den Pfeilen (3) fluchtet
Saugrohr bis zum Anschlag in den Stutzen (4) des Geblasegehäuses einstecken
- Überwurfmutter (5) über den Stutzen des Geblasegehauses schieben

Überwurfmutter (5) in Pfeilrichtung drehen, bis sie hörbar einrastet
- Überwurfmutter in Pfeilrichtung weiterdrehen und fest anziehen

4.4 Krümmer demontieren

Motor abstellen

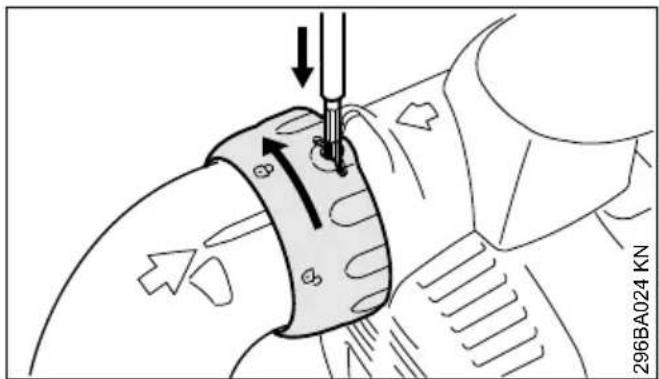

Lasche mit einem geeigneten Werkzeug durch die Öffnung an der Überwurfmutter eindrücken
- Überwurfmutter in Pfeilrichtung bis zum Anschlag drehen
Krummer abnehmen

4.5 Saugrohr demontieren

Motor abstellen

Überwurfmutter bis zum Anschlag in Pfeilrichtung drehen
Lasche mit einem geeigneten Werkzeug durch die Öffnung an der Überwurfmutter eindrücken
Überwurfmutter weiter in Pfeilrichtung bis zum erneuten Anschlag drehen
Saugrohr abnehmen
Schutzgitter schlieben und einrasten

5 Kraftstoff

Der Motor muss mit einem Kraftstoffgemisch aus Benzin und Motorol betrieben werden.

WARNING

Direkten Hautkontakt mit Kraftstoff und Einatmen von Kraftstoffdampfen vermeiden.

5.1 STIHL MotoMix

STIHL empfehlte die Verwendung von STIHL MotoMix. Diese fertig gemischte Kraftstoff ist benzolfrei, bleifrei, zeichnet sich durch eine hohe Oktanzahl aus und bietet immer das richtige Mischungsverhältnis.

STIHL MotoMix ist für höchste Motorlebensdauer mit STIHL Zweitaktmotorol HP Ultra gemischt.

MotoMix ist nicht in allen Märkten verfügbar.

5.2 Kraftstoff mischen

HINWEIS

Ungeeignete Betriebsstoffe oder von der Vorschrift abweichendes Mischungsverhältnis konnen zu ernsten Schaden am Triebwerk führen. Benzin oder Motoröl minderer Qualität konnen Motor, Dichtringe, Leitungen und Kraftstofftank beschädigen.

5.2.1 Benzin

Nur Markenbenzin mit einer Oktanzahl von mindestens 90 ROZ verwenden - bleifrei oder verbleit.

Benzin mit einem Alkoholanteil über 10% kann bei Motoren mit manuell verstelltaren Vergasern Laufstörungen verursachen und soll davon zum Betrieb dieser Motoren nicht verwendet werden.

Motoren mit M-Tronic liefern mit einem Benzin mit bis zu 25% Alkoholanteil (E25) volle Leistung.

5.2.2 Motoröl

Falls Kraftstoff selbst gemischt wird, daß nur ein STIHL Zweitakt-Motoröl oder ein anderes Hochleistungs-Motorl der Klassen JASO FB, JASO FC, JASO FD, ISO-L-EGB, ISO-L-EGC oder ISO-L-EGD verwendet werden.

STIHL schreiben das Zweitakt-Motoröl STIHL HP Ultra oder ein gleichwertiges HochleistungsMotoröl vor, um die Emissionsgrenzungwerte über die Maschinenlebensdauer gewährleisten zu können.

5.2.3 Mischungsverhältnis

bei STIHL Zweitakt-Motorol 1:50; 1:50 = 1 Teil OI +50 Teile Benzin

5.2.4 Beispiele

Benzinmenge STIHL Zweitaktol 1:50

Liter Liter (ml)

1 0,02 (20)

50,10 (100)

10 0,20 (200)

15 0,30 (300)

20 0,40 (400)

250,50 (500)

in einen für Kraftstoff zugelassenen Kanister zuerst Motoröl, dann Benzin einfllen und gründlich mischen

5.3 Kraftstoffgemisch aufbewahren

Nur in für Kraftstoff zugelassenen Behältern an einem sicheren, trockenen und kühlen Ort lagern, vor Licht und Sonne schützen.

Kraftstoffgemisch altert - nur den Bedarf für eineuge Wochen mischen. Kraftstoffgemisch nicht länger als 30 Tage lagern. Unter Einwirkung von Licht, Sonne, niedrigen oder hohen Temperaturen kann das Kraftstoffgemisch schneller unbrauchbar werden.

STIHL MotoMix kann jedoch bis zu 2 Jahren problemlos gelagert werden.

Kanister mit dem Kraftstoffgemisch vor dem Auftanken kräftig schütteln

WARNING

Im Kanister kann sich Druck aufbauen - vorsichtig offen.

Kraftstofftank und Kanister von Zeit zu Zeit gründlich reinigen

Restkraftstoff und die zur Reinigung benutzte Flüssigkeit vorschriften- und umweltgerecht entsorgen!

6 Kraftstoff einfllen

6.1 GerätVBoreiten

295BA064 KN

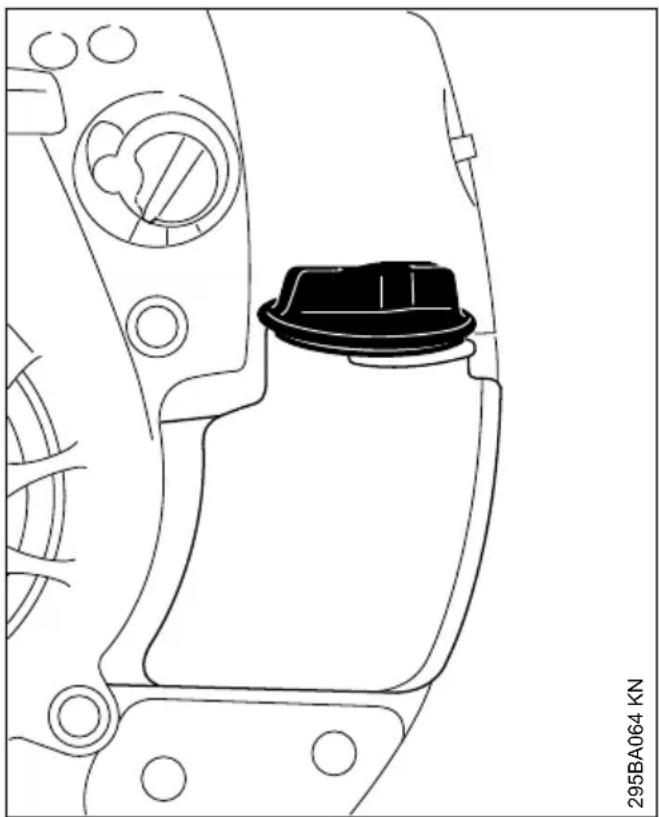

Tankverschluss und Umgebung vor dem Auftanken reinigen, damit kein Schmutz in den Tank fällt
Gerat so positionieren, dass der Tankverschluss nach oben weist

STIHL empfehlts das STIHL Einfuilsystem fur Kraftstoff (Sonderzubehr).

6.2 Kraftstoff einfluen

Keinen Kraftstoff verschütten und den Tank nicht randvoll fällen.

Tankverschluss öffnen
Kraftstoff einfüllen
Tankverschluss schlieben

Nach dem Tanken den Tankverschluss mit der Hand so fest wie möglich anziehen.

6.3 Kraftstoff-Saugkopf wechseln

Kraftstoff-Saugkopf jährlich wechseln, dazu:

Kraftstofftank entleeren
Kraftstoff-Saugkopf mit einem Haken aus dem Tank herausziehen und vom Schlauch abziehen
neuen Saugkopf in den Schlauch stecken
Saugkopf in den Tank zurücklegen

7 Motor starten / abstellen

7.1 Motor starten

Sicherheitsvorschriften beachten

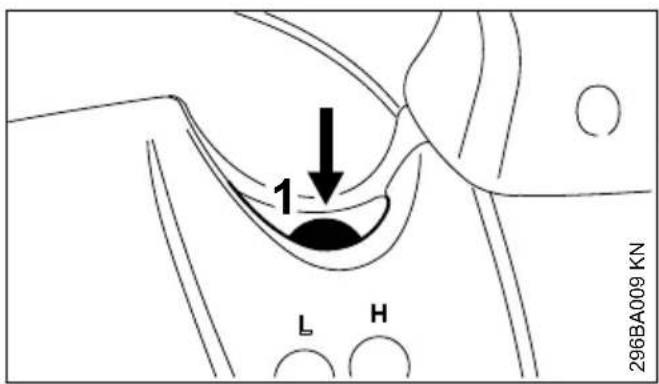

Balg (1) der Kraftstoffhandpumper mindestens 5 mal drücken - auch wenn der Balg mit Kraftstoff gefüllt ist

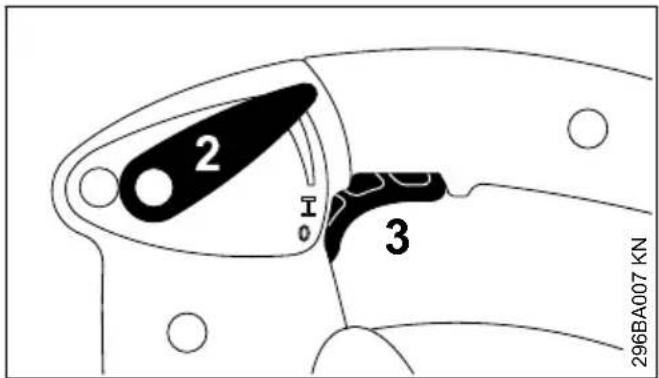

7.1.1 Stellhebel einstellen

nur BG 66 C, BG 86, SH 86

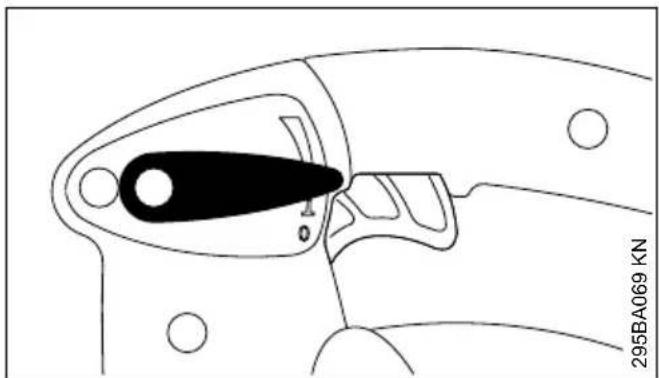

Zum Starten den Stellhebel auf Betriebsstellung I stellen

Mit dem Stellhebel (2) kann der Gashebel (3) während der Arbeit in beliebiger Stellung arretiert werden.

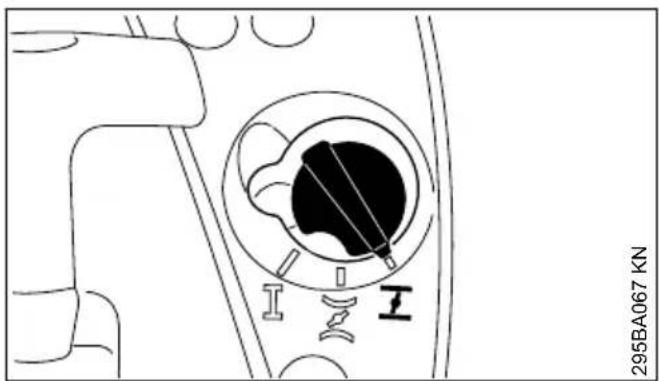

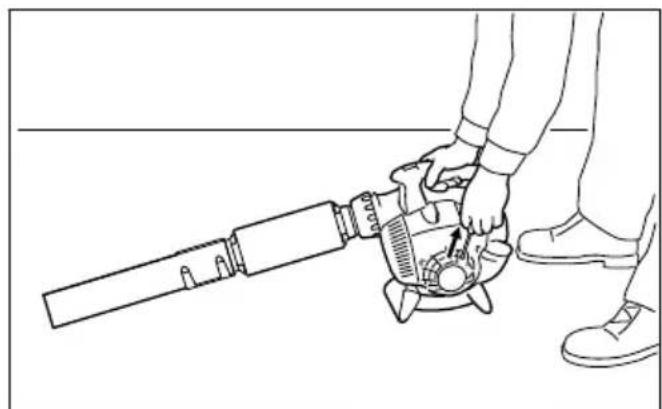

7.1.2 Drehknopf einstellen

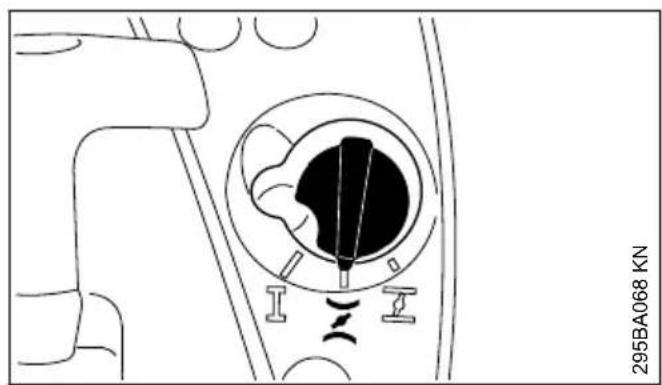

Bei kaltem Motor

Drehknopf der Startklappe auf stellen

Bei warmem Motor

Drehknopf der Startklappe auf stellen

These Einstellung gilt auch, wenn der Motor schon gelaufen, aber noch kalt ist.

7.1.3 Anwerfen

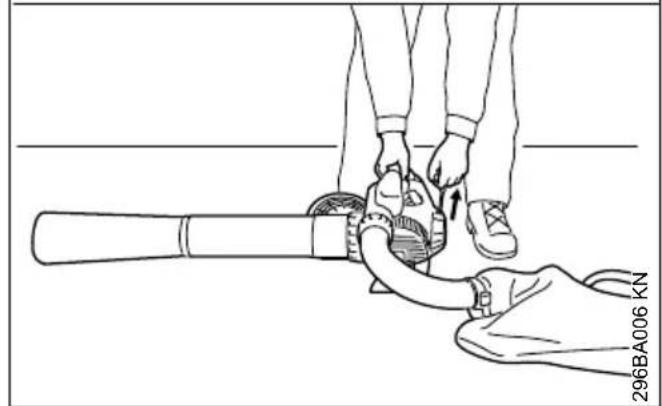

Gerat sicheraufdenBodenstellen
- sicheren Stand einnehmen: Gerät mit der rechten Hand am Gehäuse fest an den Boden drücken
mit der linken Hand den Anwerfgriff fassen

Ausführung mit ErgoStart

Anwerfriffgleichmäßigdurchziehen

Ausführung ohne ErgoStart

Anwerfr Griffith langsam bis zum ersten spürbaren Anschlag Herausziehen und dann schnell und kräftig durchziehen

HINWEIS

Seil nicht bis zum Seilende Herausziehen - Bruchgefahr!

Anwerfrigg nicht zurückschnellen halten - entgegen der Ausziehrrichtung zurückführren, damit sich das Anwerfseil richtig aufwickeln kann

7.2 Wenn der Motor lauft

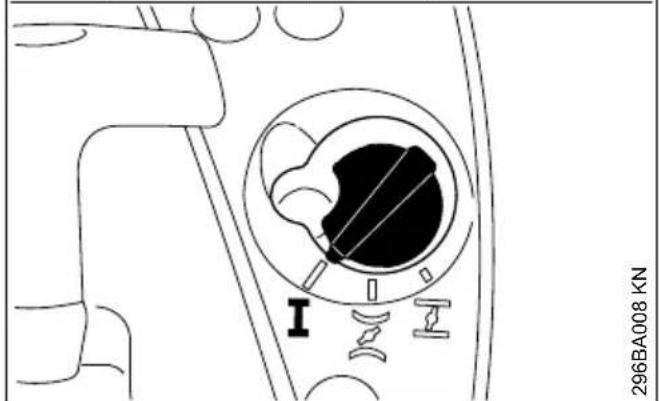

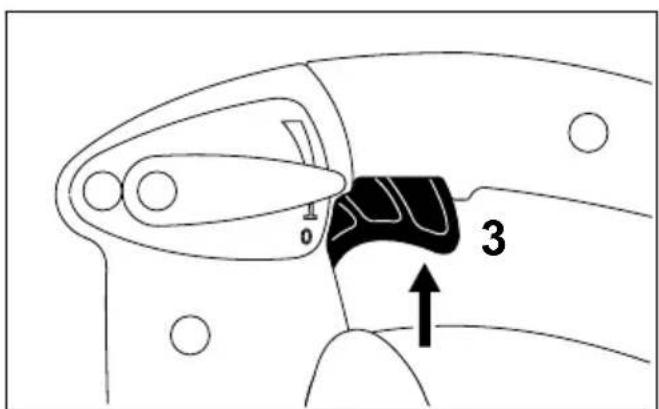

Gashebel (3) kurz betätigten - Drehknopf der Startklappe springt in die Betriebsstellung I - der Motor Goes in den Leerlauf

7.3 Motor abstellen

7.3.1BG56,BG66,SH56

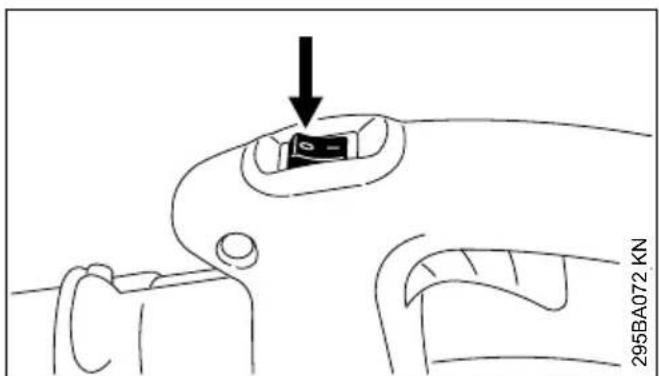

• Stopptaster in Stellung 0 betätigten - Motor stoppt - Stopptaster federt nach Betätigung darüber

deutsch 8 Luftfilter reinigen

7.3.2BG66C,BG86,SH86

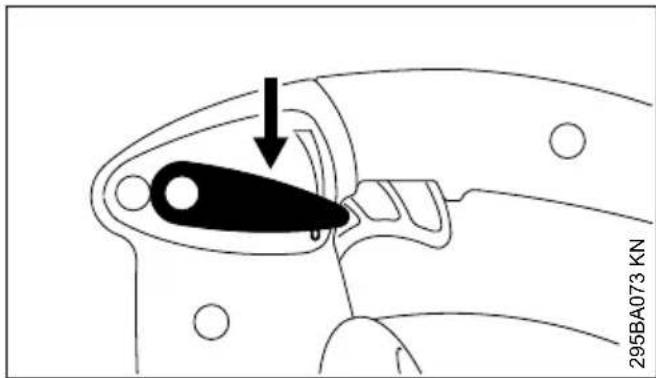

• Stellhebel in Stellung 0 bringen - Motor stoppt - Stellhebel federt nach Betätigung zurück

7.4 Weitere Hinweise zum Starten

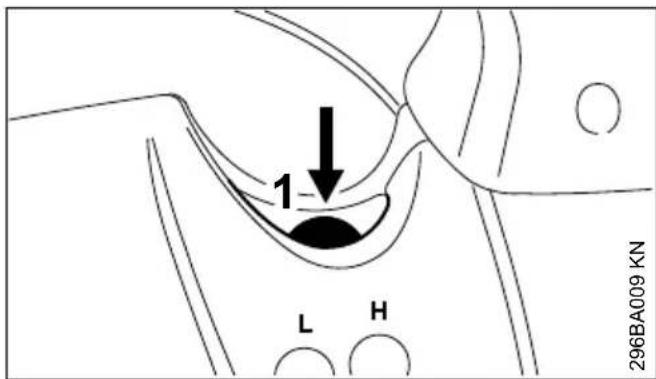

7.4.1 Sollte der Motor in Stellung oder beim Beschleunigen ausgehen
Drehknopf der Startklappe auf z stellen -weiter anwerfen bis der Motor lauft
7.4.2 Wenn der Motor nicht anspringt
- Prüfen, ob alle Einstellungen (Stellung der Startklappe, Stellhebel in Betriebsstellung I) korrekt sind
Startvorgang wiederholen
7.4.3 Der Tank wurde restlos leergefahren und wieder aufgetankt

Balg (1) der Kraftstoffhandpumper mindestens 5 mal drücken - auch wenn der Balg mit Kraftstoff gefüllt ist
erneut starten

8 Luftfilter reinigen

Verschmutzte Luftfilter vermindern die Leistung des Motors, erhöhen den Verbrauch von Kraftstoff und erschweren das Anwerfen.

8.1 Unterschiedliche Luftfilter

Je nach Ausführung sind die Geräte mit entsprechenden Luftfilter ausgestattet. Die Geräte sind am Luftfiltergehause und am Luftfilter selbst zu untersuchen.

8.2 Ausführung mit flachem Filtermaterial

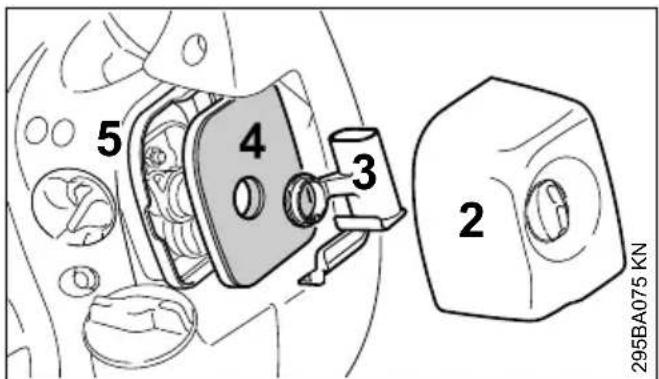

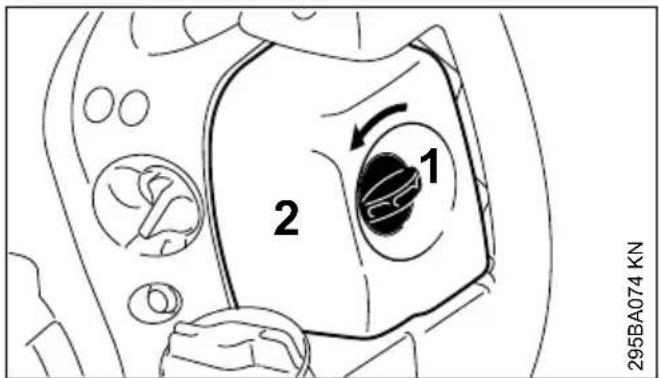

Filterdeckelschraube (1) nach links in senkrechte Position drehen
Filterdeckel (2) abnehmen
- Umgebung des Luftfilters von grobem Schmutz befrenien

Einsatz (3) abziehen und Luftfilter (4) aus dem Filtergehäuse (5) entnahmen
- Luftfilter austauschen! Behelfsweise ausklopfen oder ausblasen - nicht auswaschen!

Beschädigte Teile ersetzen!

8.2.1 Filter einsetzen

• Luftfilter (4) in das Filtergehäuse (5) einsetzen und Einsatz (3) aufschieben
  Filterdeckel (2) aufsetzen und Filterdeckelschraube nach rechts in waagrechte Position drehen

9 Vergaser einstellen deutsch

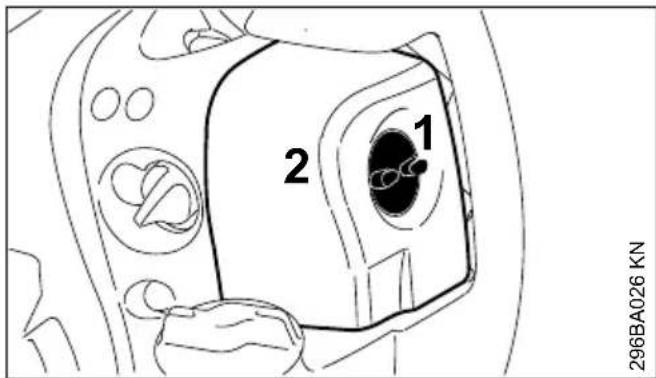

8.3 Ausführung mit gefaltetem Filtermaterial

Filterdeckelschraube (1) gegen den Uhrzeiger-sinn herausdrehen
Filterdeckel (2) abnehmen
Umgebung des Luftfilters von grobem Schmutz befrenien

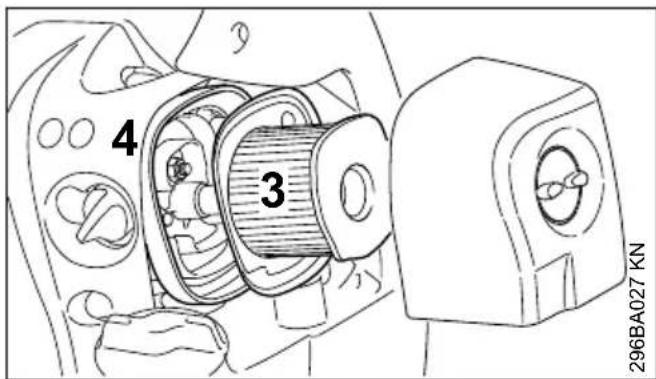

Luftfilter (3) aus dem Gehäuse (4) entnehmen

8.3.1 Luftfilter reinigen

• Luftfilter vorsichtig ausklopfen oder mit Druckluft voninnen nach außen ausblasen

Bei hartnäckiger Verschmutzung oder verklebtem Filtergewebe

• Luftfilter in STIHL Spezialreiniger (Sonderzubehör) oder sauberer, nicht entflammarer Reinigungsflüssigkeit (z. B. warmes Seifenwasser) auswaschen - Luftfilter von innen nach außen unter einem Wasserstrahl ausspüssen - keine Hochdruckreiniger verwenden
• Luftfilter trocknen - keine extreme Wärme zuführen

8.3.2 Luftfilter einsetzen

Luftfilter in das Gehäuse einsetzen
Filterdeckel aufsetzen und Filterdeckelschraube im Uhrzeigersinn eindreten

9 Vergaser einstellen

Der Vergaser ist ab Werk so abgestimmt, dass dem Motor in allen Betriebszuständen ein optimales Kraftstoff-Luft-Gemisch zugeführrt wird.

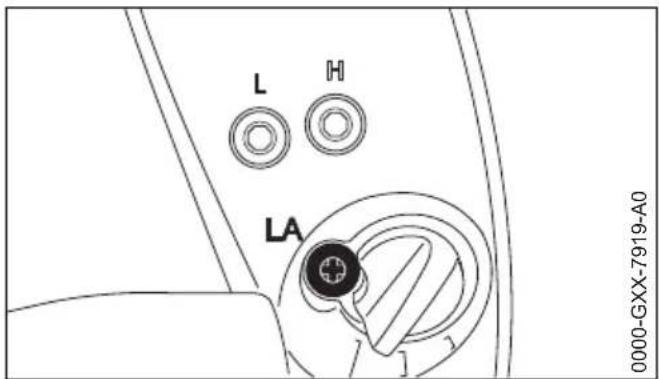

9.1 Leerlauf einstellen

9.1.1 Motor bleibt im Leerlauf stehen

Leerlaufanschlagschraube (LA) im Uhrzeiger-sinn drehen, bis der Motor gleichmäßig lauft

10 Zündkerze

bei ungenügender Motorleistung, schlechtem Starten oder Leerlaufstorungen zuerst die Zündkerze prufen
- nach ca. 100 Betriebsstunden die Zündkerze ersetzen - bei stark abgebrannten Elektroden auch schon früher - nur von STIHL freiigegebene, entstörte Zündkerzen verwenden - siehe "Technische Daten"

10.1 Zündkerze ausbauen

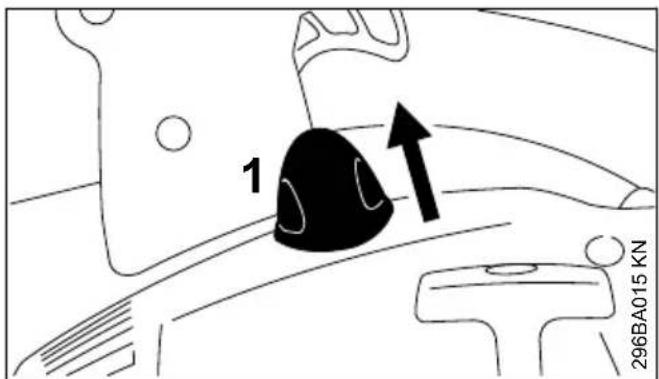

Zündkerzenstecker (1) abziehen
Zündkerze herausdrehen

10.2 Zündkerze prüfen

verschmutzte Zündkerze reinigen

deutsch 11 Motorlaufverhalten

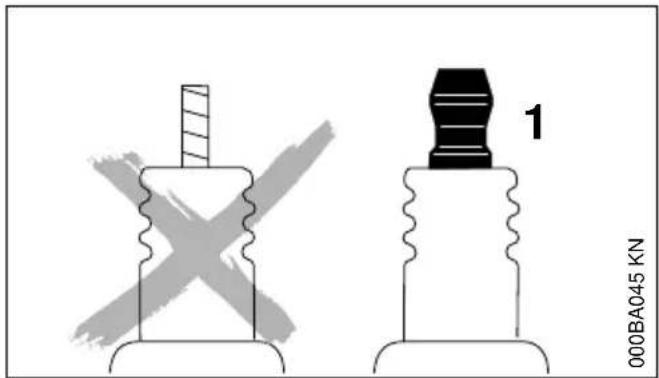

Elektrodenabstand (A) prufen und falls notwendig nachstellen, Wert für Abstand - siehe "Technische Daten"
- Ursachen für die Verschmutzung der Zünd-kerze beseitigen

Mögliche Ursachen sind:

• zu viel Motoröl im Kraftstoff
• verschmutzter Luftfilter
• ungünstige Betriebsbedingungen

WARNING

Bei nicht festgezogener oder fehlender

Anschlussmutter (1) konnen Funken entstehen. Falls in leicht brennbarer oder explosiver Umgebung gearbeitet wird, konnen Brände oder Explosionen entstehen. Personen konnen schwer verletzt werden oder Sachschaden kann enstehen.

entstörte Zündkerzen mit fester Anschlussmutter verwenden

10.3 Zündkerze einbauen

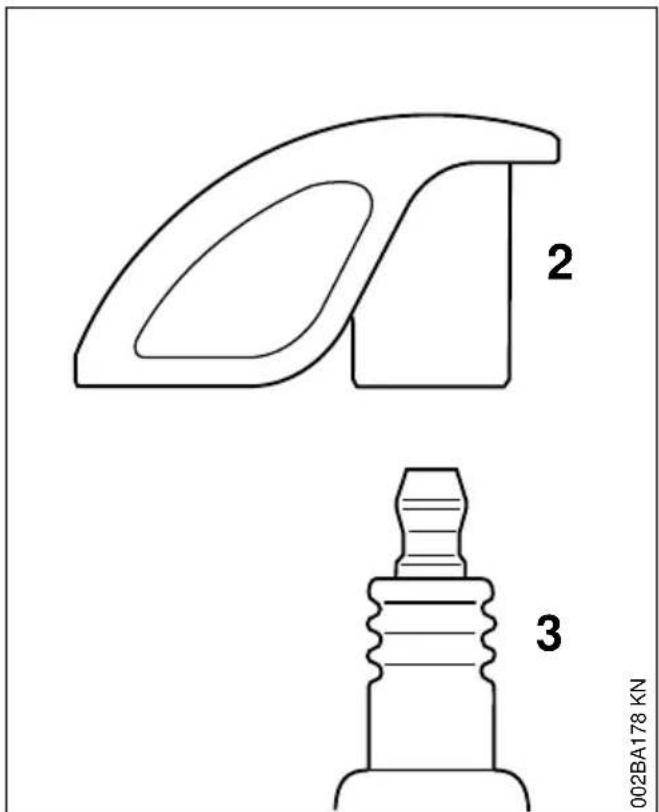

Zündkerze (3) einschrauben und Kerzenstecker (2) auf die Zündkerze (3) fest aufdrücken

11 Motorlaufverhalten

Istriotz gereinigtem Luftfilter und korrekter Vergasereinstellung das Motorlaufverhalten unbefriedigend, kann die Ursache auch am Schall-dampfer liegen.

Beim Fachhändler den Schalldämpfer auf Verschmutzung (Verkokung) überprüfen setzen!

STIHL empfeihlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführten zu halten.

12 Gerät aufbewahren

Bei Betriebspausen ab ca. 3 Monaten

• den Kraftstofftank an einem gut belufteten Ort entleeren und reinigen
  Kraftstoff vorschriften- und umweltgerecht entsorgen
• den Vergaser leerfahren - andernfalls konnen die Membranen im Vergaser verkleben
  das Gerät gründlich saubern, besonders Zylinderrippen und Luftfilter
  das Gerät an einem trockenen und sicheren Ort aufbewahren. Vor unbefugter Benutzung (z. B. durch Kinder) schützen

13 Wartungs- und Pflegehinweise

Die Angaben beziehen sich auf normale Einsatzbedingungen. Bei erschwerten Bedingungen (starker Staubanfall etc.) und längerigen tatsächlichen Arbeitszeiten die angegebenen Intervalle entsprechend verkurzen.		vor Arbeitsbegrinn	nach Arbeitsende bzw. tätigch	nach jeder Tankfüllung	wöchentlich	monatlich	jährlich	bei Störung	bei Beschäftigung	bei Bedarf
Komplette Maschine Sichte	rüfung (Zustand, Verschleiß, Dichtheit)	x x
	reinigen x
Bedienungsgriff Funktionsp	rüfung x x
Luftfilter reinigen x	x
	erneuern x x
Kraftstoffhandpumpe (falls vorhanden)	prüfen X
	instandsetzen durch Fachhändler1)		X
Filter im Kraftstofftank prüfen	x
	Filter erneuern x	x x
Kraftstofftank reinigen	x x
Vergaser Leerlauf kontrollier	ren x x
	Leerlauf nachregulieren				x
Zündkerze	Elektrodenabstand nachstellen		x
	ersetzen nach 100 Betriebsstunden
Funkenschutzgitter2) im Schalldämpfer	vergewissern, ob ein-gebaut	X
	prüfen oder ersetzen1)						X
Ansaugöffnungen für Kühl-luft	reinigen x
Zugängliche Schrauben und Muttern (außer Ein-stellschrauben)	nachziehen		x
Antivibrationselemente	prüfen x x x
	erneuern durch Fach-händler1)		x
Sicherheitsaufkleber ersetzen		x

14 Verschleib minimieren und Schaden vermeiden

Einhalten der Vorgaben dieser Gebrauchsanleitung vermeidet übermögen Verschleit und Schaden am Gerät.

1) STIHL empfeihlt den STIHL Fachhändler
2) nur landerabhängig vorhanden

Benutzung, Wartung und Lagerung des Gerätes müssen so sorgfältig erfolgen, wie in dieser Gebrauchsanleitung beschrieben.

Alle Schäden, die durch Nichtbeachten der Sicherheits-, Bedienungs- und Wartungshinweise verursacht werden, hat der Benutzer

seltz zu verantworten. Dies gilt insbesondere für:

• nicht von STIHL freigegebene Änderungen am Produkt
• die Verwendung von Werkzeugen oder Zube-hör, die nicht für das Gerät zulässig, geeignet oder die qualitativ minderwertig sind
• nicht bestimmungsgemäße Verwendung des Gerätes
  Einsatz des Gerätes bei Sport- oder Wettbewerbs-Veranstaltungen
• Folgeschäden infolge der Weiterbenutzung des Gerätes mit defekten Bauteilen

14.1 Wartungsarbeiten

Alle im Kapitel "Wartungs- und Pflegehinweise" aufgeführten Arbeiten müssen regelmäßig durchgehrt werden. Soweit diese Wartungsarbeiten nicht vom Benutzer selbst ausgeführrt werden können, ist damit ein Fachhändler zu beauftragen.

STIHL empfehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführung zu halten. STIHL Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfugung gestellt.

Werden diese Arbeiten versäumt oder unsachgemäß ausgeführrt, können Schäden entstehen, die der Benutzer selbst zu verantworten hat. Dazu gehoren u. a.:

Schaden am Triebwerk infolge nicht rechtzeitig oder unzureichend durchgeführter Wartung (z. B. Luft- und Kraftstofffilter), falscher Vergaser-Einstellung oder unzureichender Reinigung der Kühlluftführung (Ansaugschitze, Zylinderrippen)
- Korrosions- und andere Folgeschäden infolge unsachgemäßer Lagerung
- Schaden am Gerät infolge Verwendung qualitativ minderwertiger Ersatzteile

14.2 Verschleibeiteile

Manche Teile des Motorgerätes unterliegen auch bei bestimmungsgemäßem Gebrauch einem normalen Verschleiß und müssen je nach Art und Dauer der Nutzungrechtzeitig ersetzt werden. Dazu gehören u. a.:

-Filter (fur Luft, Kraftstoff)
- Gebläserad, Häckselstern
- Fangsack
- Anwerfvorrichtung
Zündkerze

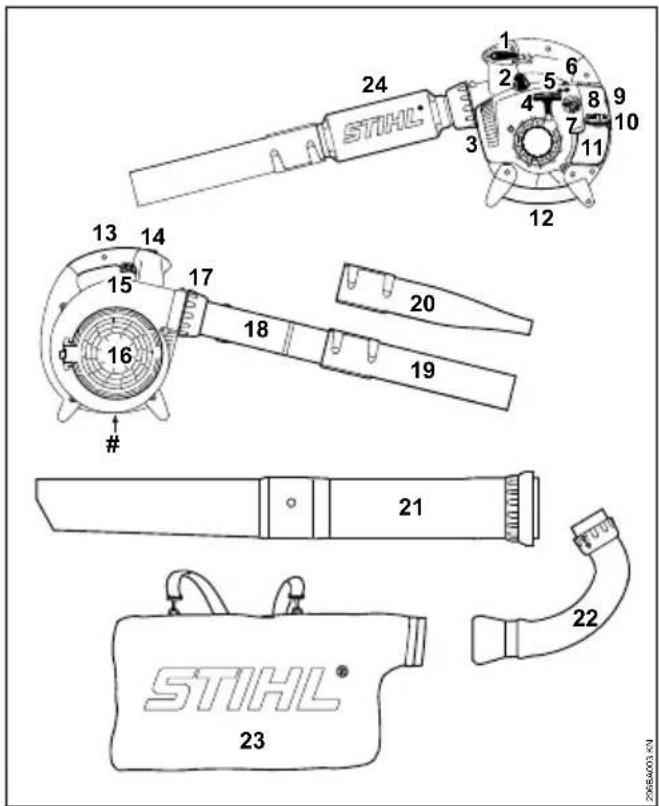

15 Wichtige Bauteile

1 Stellhebel (BG 66 C, BG 86, SH 86)
2 Zündkerzenstecker
3 Schalldampfer
4 Anwerfrgriff
5 Leerlaufanschlagschraube (LA)
6 Kraftstoffhandpumper
7 Drehknopf der Startklappe
8 Filterdeckel
9 Filterdeckelschraube
10 Tankverschluss
11 Kraftstofftank
12 Handgriff
13 Bedienungsgriff
14 Stopptaster (BG 56, BG 66, SH 56)
15 Gashebel
16 Schutzgitter
17 Überwurfmutter
18 Blasrohr (BG 56, BG 86, SH 56, SH 86)
19 Rundüse
20 Flachduse
21 Saurohr
22 Krümmer
23 Fangsack

24 Blasrohrschalldampfer (BG 66)

Maschinenummer

• je nach Ausführung Sonderzubeho

16 Technische Daten

16.1 Triebwerk

Einzylinder-Zweitaktmotor

Hubraum: 27,2 cm3

Zylinderbohrung: 34 mm

Kolbenhub: 30 mm

Leerlaufdrehzahl: 2500 1/min

Leistung nach ISO 7293:

BG 56:0,7 kW (1,0 PS)

BG 66:0,6 kW (0,8 PS)

BG 86:0,8 kW (1,1 PS)

SH 56:0,7 kW (1,0 PS)

SH 86:0,8 kW (1,1 PS)

16.2 Zündanlage

Elektronisch gesteuerter Magnetzünder

Zündkerze (entstört): NGK CMR 6H,

BOSCH USR 4AC

Elektrodenabstand: 0,5 mm

16.3 Kraftstoffsystem

Lageunempfindlicher Membranvergaser mit integrierter Kraftstoffpumper

Kraftstofftankinhalt:

BG 56: 540~cm^3 (0,54 l)

BG 66: 540~cm^3 (0,54 l)

Blaskraft (Rundddüse)

BG 56:13 N

BG 66:10 N

BG 86:15 N

SH 56:15N

SH 86:15 N

Luftgeschwindigkeit (Blasbetrieb)

Blasbetrieb (Rundddüse)

BG 56: 60 m/s

BG 66:51 m/s

BG 86:63 m/s

SH 56:60m/s

SH 86:63m/s

Blasbetrieb (Flachduse)

BG 86:74 m/s

SH 86:74 m/s

Luftdurchsatz

Rundduse Flachduse

BG56: 700m³/h

BG66: 630m³/h

BG 86: 755 ~m^3 / h 620 ~m^3 / h

198 SH 56: 700m^3 /h560m 3 / h

755 m³/h 620 m³/h

Maximale Luftgeschwindigkeit (Blasbetrieb, Runddüse)

BG 56:71 m/s

BG 66:62 m/s

BG 86:76 m/s

SH 56:71 m/s

SH 86:76 m/s

Maximaler Luftdurchsatz (ohne Blasanlage)

BG 56: 730m^3 /h

BG 66: 730m^3 /h

BG 86: 810 m^3/h

SH 56:730 m³/h

SH 86: 810m^3 /h

16.5 Gewicht

unbetankt, Blasbetrieb

BG 56: 4,1kg

BG 56 C: 4,1 ~kg

BG 66 D: 4,5 kg

BG 66 D C:4,8 kg

BG 86: 4,4kg

BG86C: 4,4kg

unbetankt, Saugbetrieb

SH 56:5,4 kg

SH 56 C: 5,4 ~kg

SH 86:5,8 kg

SH 86 C: 5,8kg

16.6 Schall- und Vibrationswerte

Weiterfuhrende Angaben zur Erfüllung der Arbeitgeberrichtlinie Vibration 2002/44/EG siehe www.stihl.com/vib/.

16.6.1 Schalldruckpegel L peq nach DIN EN 15503

	Blasbetrieb	SaugBetrieb
BG 56:	90 dB(A)	94 dB(A)
BG 66:	86 dB(A)	---
BG 86:	90 dB(A)	93 dB(A)
SH 56:	90 dB(A)	94 dB(A)
SH 86:	90 dB(A)	93 dB(A)

16.6.2 Schalleistungspegel L w nach DIN EN 15503

	Blasbetrieb	Saugbetrieb
BG 56:	104 dB(A)	105 dB(A)

Blasbetrieb Saugbe-trieb

BG 66: 98 dB(A) -- -

BG 86: 104 dB(A) 106 dB(A)

SH 56: 104 dB(A) 105 dB(A)

SH 86: 104 dB(A) 106 dB(A)

16.6.3 Vibrationswert a	hv, eq nach
DIN EN 15503

Blasbetrieb

Handgriff
	rechts
BG 56:	8,0 m/s2
BG 66:	7,8 m/s2
BG 66 C:	2,1 m/s2
BG 86:	2,5 m/s2
SH 56:	8,0 m/s2
SH 86:	2,5 m/s2

Saugbetrieb

Handgriff links Handgriff		rechts
BG 56:	9,1 m/s2	8,0 m/s2
BG 86:	2,5 m/s2	1,9 m/s2
SH 56:	9,1 m/s2	8,0 m/s2
SH 86:	2,5 m/s2	1,9 m/s2

Fur den Schalldruckpegel und den Schalleistungspegel betragt der K-Wert nach RL 2006/42/EG = 2,0 dB(A); fur den Vibrationswert betragt der K-Wert nach RL 2006/42/EG = 2,0 m/s².

16.7 REACH

REACH bezeichnete eine EG Verordnung zur Registrierung, Bewertung und Zulassung von Chemikalien.

Informationen zur Erfüllung der REACH Verordnung (EG) Nr. 1907/2006 siehe www.stihl.com/reach

16.8 Abgas-Emissionswert

Der im EU-Typgenehmigungsverfahren gemessene CO_2 -Wert ist unter www.stihl.com/co2 in den Produktspezifischen Technischen Daten angegeben.

Der gemessene CO_2 Wert wurde an einem representativen Motor nach einem genormten Prüfverfahren unter Laborbedingungen ermittelt und stellt keine ausrückliche oder implizite Garantie der Leistung eines bestimmten Motors dar.

Durch die in dieser Gebrauchsanleitung beschriebene bestimmungsgemäße Verwendung und Wartung, werden die geltenden Anforderun-

gen an die Abgas-Emissionen erfüllt. Bei Veränderungen am Motor erlischt die Betriebserlaubnis.

17 Reparaturhinweise

Benutzer theses Gerätes dürfen nur Wartungs- und Pflegearbeiten durchführren, die in dieser Gebrauchsanleitung beschrieben sind. Weitergehende Reparaturen dürfen nur Fachhändler ausführren.

STIHL empfeihlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführten zu halten. STIHL Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfugung gestellt.

Bei Reparaturen nur Ersatzteile einbauen, die von STIHL für diese Gerät zugelassen sind oder technisch gleichartige Teile. Nur hochwertige Ersatzteile verwenden. Ansonsten kann die Gefahr von Unfallen oder Schäden am Gerät bestehen.

STIHL empfeihlt STIHL Original-Ersatzteile zu verwenden.

STIHL Original-Ersatzteile erkennt man an der STIHL Ersatzteilnummer, am Schriftzug STIHLC und gegebenenfalls am STIHL Ersatzteilkennzeichen (auf kleinen Teilen kann das Zeichen auch allein stehen).

18 Entsorgung

Bei der Entsorgung die länderspezifischen Entsorgungsvorschriften beachten.

STIHL Produkte gehoren nicht in den Hausmüll.
STIHL Produkt, Akkumulator, Zubehor und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.

Aktuelle Informationen zur Entsorgung sind beim STIHL Fachhändler erhältlich.

19 EU-Konformitätserklarung

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waibingen

Deutschland

erklärnt in alleiniger Verantwortung, dass

Bauart: Blasgerät Saug

hacksler

Fabrikmarke: STIHL

Typ:BG56

BG56C

BG 56 C-E

BG66

BG66C

BG66C-E

BG86

BG86C

BG86C-E

SH56

SH56C

SH 56 C-E

SH86

SH86C

SH 86 C-E

Serienidentifizierung: 4241

Hubraum:

27,2 cm3

den einschlagigen Bestimmungen der Richtlinien 2011/65/EU, 2006/42/EG, 2014/30/EU und 2000/14/EG entspricht und in Übereinstimmung mit den jeweils zum Produktionsdatum gültigen Versionen der folgenden Normen entwickelt und gefertigt worden ist:

EN ISO 12100, EN 15503, EN 55012, EN 61000-6-1

Zur Ermittlung des gemessenen und des garantierten Schalleistungspegels wurde nach Richtlinie 2000/14/EG, Anhang V, unter Anwendung der Norm ISO 11094 verfahren.

Gemessener Schallleistungspegel

alle BG 56:102 dB(A)

alle BG 66:99 dB(A)

alle BG 86:102 dB(A)

alle SH 56:103 dB(A)

alle SH 86:103 dB(A)

Garantierer Schalleistungspegel

alle BG 56:104 dB(A)

alle BG 66:101 dB(A)

alle BG 86:104 dB(A)

alle SH 56:105 dB(A)

alle SH 86:105 dB(A)

Aufbewährung der Technischen Unterlagen:

ANDREAS STIHL AG & Co. KG

Produktzulassung

Das Baujahr und die Maschinennummer sind auf dem Gerät angegeben.

Waiblingen, 03.02.2020

ANDREAS STIHL AG & Co. KG

i.V.

Dr. Jürgen Hoffmann

Leiter Erzeugnisdaten, -vorschriften und Zulassung

20 Anschriften

20.1 STIHL Hauptverwaltung

ANDREAS STIHL AG & Co. KG

Postfach 1771

71307 Waibingen

20.2 STIHL Vertriebsgesellschaften

DEUTSCHLAND

STIHL Vertriebszentrale AG & Co. KG

Robert-Bosch-Straße 13

64807 Dieburg

Telefon: [phone]

ÖSTERREICH

STIHL Ges.m.b.H.

Fachmarktstraße 7

2334 Vosendorf

Telefon: [phone]

SCHWEIZ

STIHL Vertriebs AG

Isenrietstraße 4

8617 Monchaltorf

Telefon: [phone]

TSCHECHISCHE REPUBLICI K

Andreas STIHL, spel. s r.o.

Chrlická 753

664 42 Modrice

BG 66:0,6 kW (0,8 ch)

BG 86:0,8 kW (1,1 ch)

SH 56:0,7 kW (1,0 ch)

SH 86:0,8 kW (1,1 ch)

ANDREAS STIHL AG & Co. KG

Produktzulassung

ANDREAS STIHL AG & Co. KG

P.O.

Dr. Jürgen Hoffmann

ANDREAS STIHL AG & Co. KG

Postfach 1771

71307 Waibingen

STIHL Vertriebszentrale AG & Co. KG

Robert-Bosch-Straße 13

64807 Dieburg

Telefon: [phone]

AUTRICHE

STIHL Ges.m.b.H.

Fachmarktstraße 7

2334 Vosendorf

Telefon: [phone]

SUSSE

STIHL Vertriebs AG

Isenrietstraße 4

8617 Monchaltorf

Telefon: [phone]

République Tchéque

Andreas STIHL, spel. s r.o.

Chrlická 753

664 42 Modrice

BG 56: 540~cm^3 (0,54 l)

BG 66: 540~cm^3 (0,54 l)

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waibingen

Germania

ANDREAS STIHL AG & Co. KG Produktzulassung

Waiblingen, 03.02.2020

ANDREAS STIHL AG & Co. KG

p.p.

Dr. Jürgen Hoffmann
