BEDIENUNGSANLEITUNG TemeoTrend Sunny 7000001 BRESSER

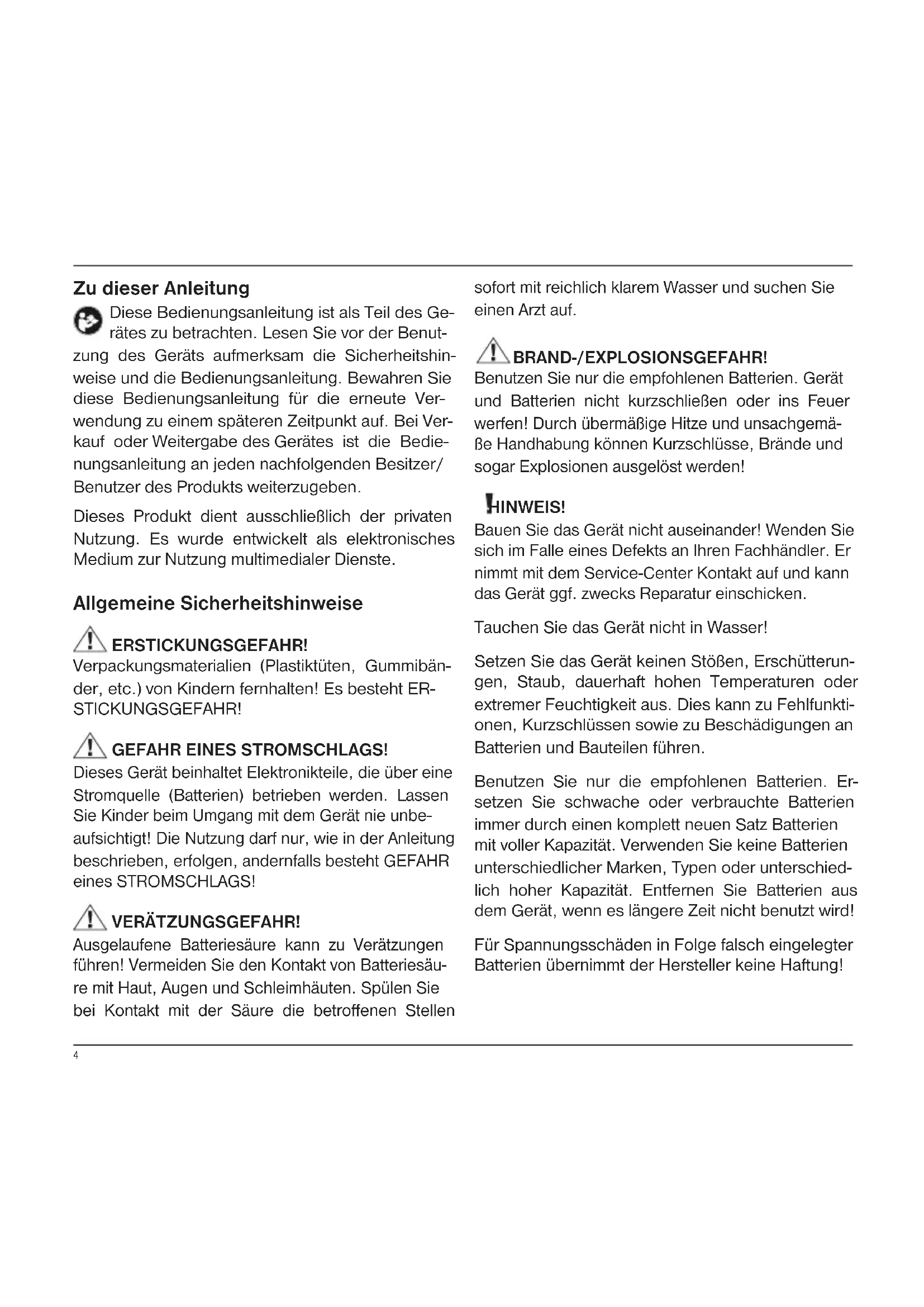

1^4 Zu dieser Anleitung Diese Bedienungsanleitung ist als Teil des Ge- rätes zu betrachten. Lesen Sie vor der Benut- zung des Geräts aufmerksam die Sicherheitshin- weise und die Bedienungsanleitung. Bewahren Sie diese Bedienungsanleitung für die erneute Ver- wendung zu einem späteren Zeitpunkt auf. Bei Ver- kauf oder Weitergabe des Gerätes ist die Bedie- nungsanleitung an jeden nachfolgenden Besitzer/ Benutzer des Produkts weiterzugeben. Dieses Produkt dient ausschließlich der privaten Nutzung. Es wurde entwickelt als elektronisches Medium zur Nutzung multimedialer Dienste. Allgemeine Sicherheitshinweise ERSTICKUNGSGEFAHR! Verpackungsmaterialien (Plastiktüten, Gummibän- der, etc.) von Kindern fernhalten! Es besteht ER- STICKUNGSGEFAHR! GEFAHR EINES STROMSCHLAGS! Dieses Gerät beinhaltet Elektronikteile, die über eine Stromquelle (Batterien) betrieben werden. Lassen Sie Kinder beim Umgang mit dem Gerät nie unbe- aufsichtigt! Die Nutzung darf nur, wie in der Anleitung beschrieben, erfolgen, andernfalls besteht GEFAHR eines STROMSCHLAGS! VERÄTZUNGSGEFAHR! Ausgelaufene Batteriesäure kann zu Verätzungen führen! Vermeiden Sie den Kontakt von Batteriesäu- re mit Haut, Augen und Schleimhäuten. Spülen Sie bei Kontakt mit der Säure die betroffenen Stellen sofort mit reichlich klarem Wasser und suchen Sie einen Arzt auf. BRAND-/EXPLOSIONSGEFAHR! Benutzen Sie nur die empfohlenen Batterien. Gerät und Batterien nicht kurzschließen oder ins Feuer werfen! Durch übermäßige Hitze und unsachgemä- ße Handhabung können Kurzschlüsse, Brände und sogar Explosionen ausgelöst werden! HINWEIS! Bauen Sie das Gerät nicht auseinander! Wenden Sie sich im Falle eines Defekts an Ihren Fachhändler. Er nimmt mit dem Service-Center Kontakt auf und kann das Gerät ggf. zwecks Reparatur einschicken. Tauchen Sie das Gerät nicht in Wasser! Setzen Sie das Gerät keinen Stößen, Erschütterun- gen, Staub, dauerhaft hohen Temperaturen oder extremer Feuchtigkeit aus. Dies kann zu Fehlfunkti- onen, Kurzschlüssen sowie zu Beschädigungen an Batterien und Bauteilen führen. Benutzen Sie nur die empfohlenen Batterien. Er- setzen Sie schwache oder verbrauchte Batterien immer durch einen komplett neuen Satz Batterien mit voller Kapazität. Verwenden Sie keine Batterien unterschiedlicher Marken, Typen oder unterschied- lich hoher Kapazität. Entfernen Sie Batterien aus dem Gerät, wenn es längere Zeit nicht benutzt wird! Für Spannungsschäden in Folge falsch eingelegter Batterien übernimmt der Hersteller keine Haftung!5 LIEFERUMFANG (Fig. 1) Basisgerät (A), Standfuß für Basisgerät (B), Außen- sensor (C), Bedienungsanleitung Erforderliche Batterien (nicht im Lieferumfang ent- halten): 5 Stck. Micro-Batterien (1.5V, Typ AA) TEILEÜBERSICHT Basisgerät (Fig. 2) (1) Anzeige – Wettervorhersage, Innenluftfeuch- tigkeit, Innen- und Außentemperatur sowie Datum und Uhrzeit. (2) DOWN-Taste – Wert für eine Einstellung vermindern. Wechsel zwischen °C und °F. 2 Sekunden gedrückt halten, um den Alarmwert für Hoch-/Tiefsttemperaturen einzustellen. (3) UP-Taste – Wert für eine Einstellung erhöhen. Ermöglicht das Wechseln zwischen den MIN/ MAX-Werten. 2 Sekunden gedrückt halten, um den Empfang des DCF77-Funksignals zu initiieren. (4) SET-Taste – Wechsel in den Einstellungsmo- dus für Zeit und Datum. (5) ALARM-Taste – Wechsel in den Einstellungs- modus für die Weckzeit. (6) CHANNEL-Taste – Mehrmals nacheinander drücken, um die Temperaturinformationen für die verschiedenen Außensensoren anzuzeigen (optional: bis zu 3 Außensensoren können angebunden werden). 2 Sekunden gedrückt halten, um den Empfang der Außensensoren zu initiieren. (7) SNOOZE/LIGHT-Taste – Drücken, um Hin- tergrundbeleuchtung einzuschalten oder um Wecker zu unterbrechen (8) Aufhängevorrichtung – zur Befestigung der Wetterstation an der Wand. (9) Batteriefach (10) Standfuß – Für die Positionierung des Geräts auf einer ebenen Fläche. Außensensor (Fig. 3) (11) Außentemperatur (12) Batteriefach (13) CH-Taste – CHANNEL-Wahlschalter (14) Aufhängevorrichtung – zur Befestigung des Sensors an der Wand. (15) °C/°F Button – Wechsel zwischen Celsius (°C) und Fahrenheit (°F). (16) Standfuß – für die Positionierung des Geräts auf einer ebenen Fläche.

VOR DER INBETRIEBNAHME

1. Legen Sie die Batterien zuerst in den Außen-

sensor ein bevor Sie die Basisstation in Betrieb nehmen.

2. Legen Sie die Basisstation so nah wie möglich

neben den Außensensor.

3. Betreiben Sie Außensensor und Haupteinheit

innerhalb des effektiven Übertragungsbereichs. Bei einem Batteriewechsel stets die Batterien so- wohl im Außensensor als auch in der Basisstation entfernen und in richtiger Reihenfolge wieder neu einsetzen, damit die Funkverbindung neu aufge- baut werden kann! Werden z.B. nur die Batterien im Außensensor ausgetauscht, kann das Signal gar nicht oder nicht korrekt empfangen werden.

Garantie / Warranty6 Beachten Sie, dass die tatsächliche Reichweite von den jeweils verwendeten Baumaterialien der Gebäude sowie der jeweiligen Position der Basi- seinheit und des Außensensors abhängt. Durch externe Einflüsse (diverse Funksender und andere Störquellen) kann sich die mögliche Distanz stark reduzieren. In solchen Fällen empfehlen wir, so- wohl für das Basisgerät als auch den Außensen- sor andere Standorte zu suchen. Manchmal reicht schon ein Verschieben um wenige Zentimeter! Obwohl der Außensensor wetterfest ist, sollte er nicht an Orten mit Einfall von direkter Sonnenein- strahlung, Regen oder Schnee platziert werden. SPANNUNGSVERSORGUNG Außensensor

1. Öffnen Sie vorsichtig den Deckel des Batterie-

2. Setzen Sie 2 Batterien (Typ AAA, 1.5V) den an-

gegebenen Polaritäten entsprechend ein.

3. Drücken Sie die CH-Taste, um einen Kanal zu

4. Schließen Sie das Batteriefach wieder.

1. Öffnen Sie vorsichtig den Deckel des Batterie-

2. Setzen Sie die 3 Batterien (Typ AAA, 1.5V) den

angegebenen Polaritäten entsprechend ein.

3. Schließen Sie das Batteriefach wieder.

Anzeige “Batterie leer” Wenn es Zeit wird, die Batterien zu ersetzen, wird jeweils ein Indikator neben der Anzeige der Uhrzeit (Batterien Basisstation) oder der Außen- temperatur (Batterien Außensensor) angezeigt. VERWENDUNG DES STANDFUßES ODER

Die Basisstation können Sie mit dem Standfuß auf dem Tisch aufstellen oder an die Wand hängen. Den Außensensor können Sie ebenfalls auf einem Tisch aufstellen oder an der Wand aufhängen. BEDIENUNG Empfang der Messwerte und des Zeitsignals Sobald Sie die Batterien in den Außensensor einge- legt haben, startet dieser mit der Übertragung der Messwerte in Intervallen von ungefähr 45 Sekun

den. Ebenso startet das Basisgerät nach Einlegen der Batterien für etwa 3 Minuten eine Suche nach einem Funksignal vom Außensensor. Nach erfolgrei- chem Empfang wird auf dem Display die Außentem- peratur angezeigt. Das Basisgerät aktualisiert die Messwerte in Abständen von etwa 45 Sekunden. Anschließend versucht das Basisgerät das DCF77-Funksignal zu empfangen, das Empfangs- zeichen blinkt. Wurde nach 3-5 Minuten das Zeit- signal empfangen, werden die aktuelle Uhrzeit und das Datum im Display angezeigt. Das Empfangs- zeichen wird nun dauerhaft im Display angezeigt. Datum und Uhrzeit werden täglich vom Basisgerät automatisch um 2:05 Uhr aktualisiert. Temperatur und Luftfeuchtigkeit

1. Drücken Sie die DOWN-Taste, um zwischen der

Anzeige in °C oder °F zu wechseln.7

2. Sobald die Batterien eingelegt wurden, beginnt

die Basisstation mit der Anzeige der Messwer- te für den Innbereich. Die Basisstation zeigt die ersten vom Außensensor empfangenen Mess- werte innerhalb von etwa 3 Minuten nach Inbe- triebnahme an.

3. Es können 3 verschiedene Symbole für das Le-

vel des Raumklimas angezeigt werden: Luftfeuchtigkeit gleich oder geringer als 40% Luftfeuchtigkeit gleich oder höher als 70% Luftfeuchtigkeit ist höher als 40%, aber geringer als 70%; gleichzeitig beträgt die gegenwärtige Temperatur mehr als 20°C (68°F), aber weniger als 27°C (80.6°F). Max/Min-Werte für Temperatur und Luftfeuchtigkeit

1. Drücken Sie die UP-Taste mehrmals nachein-

ander, so wechselt die Anzeige zwischen den gegenwärtiger Werte für Temperatur und Luft- feuchtigkeit und den MIN/MAX-Werten.

2. Halten Sie im Modus für die MIN/MAX-Tem-

peratur die UP-Taste gedrückt, um alle MIN/ MAX-Werte gleichzeitig auf die gegenwärtigen Werte zurückzusetzen.

3. Die MIN/MAX-Werte für Temperatur und Luft-

feuchtigkeit werden automatisch gespeichert.

4. Die MIN/MAX-Werte für Temperatur und Luft-

feuchtigkeit werden täglich 0.00 Uhr automa- tisch zurückgesetzt. Wetterlage und -trend Die Wettervorhersage basiert auf den ermittelten Temperatur- und Luftfeuchtigkeitsschwankungen. Daraus wird eine Tendenz für die kommenden 6 Stunden berechnet. Aktuelle Wetterlage Sonnig Teilweise bewölkt Bewölkt Regnerisch Temperaturtrend Steigend Beständig Fallend Signalprüfung an der Basisstation durchführen Der Übertragungsbereich liegt bei etwa 30 Metern zwischen Basisstation und dem Außensensor (im offenen Gelände). Die Basisstation empfängt die Informationen zu Temperatur/Luftfeuchtigkeit in- nerhalb von 3 Minuten nach dem Einrichten des Außensensors. Empfängt die Basisstation innerhalb von 3 Minuten nach der Einrichtung keine Informationen, gehen Sie wie folgt vor:

Halten Sie die CHANNEL-Taste für 2-3 Sekunden gedrückt, um den Empfang vom Außensensor er-

Garantie / Warranty8 neut zu initiieren. In der Regel werden die Infor- mationen innerhalb von 3 Minuten empfangen.

2. Sollte Schritt 1 zu keinem Ergebnis führen, ent-

fernen Sie die Batterien und legen Sie sie dann wieder ein (Hardware-Reset). Stellen Sie bitte auch sicher, dass die folgenden Voraussetzungen gegeben sind:

1. Der Abstand zwischen Basisstation oder Außen-

sensor und Störquellen wie zum Beispiel Com- putermonitoren oder Fernsehern sollte mehr als 1,5~2 Meter betragen.

2. Die Basisstation darf nicht in der Nähe von Fens-

terrahmen aus Metall aufgestellt werden.

Nutzen Sie keine anderen elektronischen Geräte wie Kopfhöhrer oder Lautsprecher, die auf der gleichen Sendefrequenz (433,92MHz) arbeiten.

4. Elektronische Geräte in der Nachbarschaft, die

auf der gleichen Sendefrequenz arbeiten, kön- nen ebenfalls Störungen hervorrufen. Kanaleinstellung an der Basisstation

1. Mit der Basisstation können bis zu 3 Außensen-

soren verbunden werden.

2. Drücken Sie die CHANNEL-Taste, um zwischen

den Anzeigen der einzelnen Kanäle zu wech- seln. Die Basisstation zeigt dann die Informatio- nen des jeweiligen Außensensors an. Automatische Zeiteinstellung

1. Nachdem die Batterien eingelegt wurden, sucht

die Basisstation automatisch nach dem Funksig- nal. Es dauert etwa 3-5 Minuten bis dieser Pro- zess abgeschlossen ist.

2. Bei korrektem Empfang des Funksignals werden

Datum und Uhrzeit automatisch eingestellt und das Empfangssymbol wird angezeigt. Empfängt das Gerät kein Funksignal, gehen Sie wie folgt vor:

Drücken Sie die UP-Taste für 2 Sekunden, um den Empfang des Funksignals erneut zu initiieren.

2. Sollte der Empfang des Funksignals fehlschla-

gen, können Sie die Zeit manuell einstellen. Manuelle Zeiteinstellung

1. Halten Sie im normalen Anzeigemodus die

SET-Taste für etwa 2 Sekunden gedrückt, um in den Modus für die Zeiteinstellung zu gelangen.

2. Der jeweils einzustellende Wert blinkt.

3. Drücken Sie DOWN oder UP, um den Wert zu

Drücken Sie die SET-Taste, um Ihre Einstellung zu bestätigen und zum nächsten Wert zu wechseln.

5. Reihenfolge der einzustellenden Werte:

Jahr >> Monat >> Datum >> Spracheinstellung für Tageskürzel >> Zeitzone >> 12/24 Std. >> Stunde >> Minute >> Speichern und Einstel- lungsmodus verlassen

6. Werden über einen Zeitraum von 30 Sekunden

Änderungen vorgenommen, speichert das Ge- rät die bis dahin vorgenommenen Änderungen und schaltet zurück in den normalen Betriebs- modus. Sie können auch erneut die SET-Taste zur Bestätigung drücken und damit den Einstel- lungsmodus verlassen. Weckrufeinstellung

Halten Sie im normalen Anzeigemodus die ALARM-Taste für 2 Sekunden gedrückt, um in den9 Modus für die Weckrufeinstellung zu gelangen.

2. Der jeweils einzustellende Wert blinkt.

3. Drücken Sie DOWN oder UP, um den Wert zu

4. Drücken Sie die ALARM-Taste, um Ihre Einstel-

lung zu bestätigen und zum nächsten Wert zu wechseln.

5. Reihenfolge der einzustellenden Werte: Stunde

>> Minute >> Speichern und Einstellungsmodus verlassen

6. Drücken Sie erneut die ALARM-Taste, um Ihre

Einstellungen zu bestätigen und den Einstel- lungsmodus zu verlassen.

7. Drücken Sie die SET-Taste, um den Weckruf ein-

oder auszuschalten. Ist der Weckruf aktiviert, so erscheint im Display das Icon . Erscheint das Symbol nicht, ist auch der Alarm nicht aktiv.

8. Der Weckruf ertönt für insgesamt 2 Minuten und

verändert sich mit der Zeit. Schlummer-/Beleuchtungsfunktion

1. Wenn der Alarm ertönt können Sie die SNOO-

ZE/LIGHT-Taste drücken, um den Alarm für 5 Minuten zu unterbrechen. Das Icon blinkt.

2. Drücken Sie eine beliebige Taste, um den Alarm

gänzlich abzuschalten. Der Alarm wird dann wie- der nach 24 Stunden aktiviert.

Im normalen Betriebsmodus können Sie die SNOOZE/LIGHT-Taste drücken, um die Hinter- grundbeleuchtung für 20 Sekunden einzuschalten. Einstellung des Temperaturalarms für die Außentemperatur

1. Halten Sie im normalen Anzeigemodus die

DOWN-Taste für 2 Sekunden gedrückt, um in den Modus für die Einstellung des Temperatu- ralarms zu gelangen. Hinweis: Stellen Sie sicher, dass Sie den korrek- ten Kanal für den gewünschten Sensor eingestellt haben.

2. Drücken Sie DOWN oder UP, den Temperatu-

ralarm ein- oder auszuschalten.

Drücken Sie die SET-Taste, um Ihre Einstellung zu bestätigen und zum nächsten Wert zu wechseln.

4. Reihenfolge der einzustellenden Werte: Tem-

peraturalarm ON/OFF >> Höchsttemperatur >> Tiefsttemperatur. Halten Sie UP oder DOWN ge- drückt, ändert sich der Wert schneller. Hinweis: Das Limit für die einstellbare Höchsttem- peratur liegt bei maximal 70° C und für die Tiefsttemperatur bei maximal -50° C.

5. Drücken Sie die SET-Taste, um Ihre Einstellun-

gen zu bestätigen und den Einstellungsmodus zu verlassen. Hinweis: So lange die Außentemperatur die ein- gestellten Grenzwerte über- bzw. unterschreitet, ertönt der Alarm minütlich für jeweils 2 Sekunden und das Display für die Außentemperatur sowie die Symbole oder blinken. Sensor-Funktion

1. Drücken Sie die CH-Taste, um einen der Kanä-

le 1-3 für jeden Sensor einzustellen, wenn Sie mehr als einen Sensor mit der Wetterstation ver- binden möchten.

2. Drücken Sie °C/°F, um die Temperaturanzeige

des Sensors zu ändern.

3. Sobald die Wetterstation Funksignale der Sen-

soren empfängt, werden die Temperaturwerte für die Kanäle auf der Wetterstation versetzt alle 1-2 Minuten aktualisiert. FEHLERBEHEBUNG Verbindungsabbruch Sollte die Anzeige für die Außentemperatur ohne ersichtlichen Grund ausfallen, prüfen Sie bitte fol- gende Punkte:

1. Der Außensensor befindet sich noch am vorge-

2. Die Batterien in der Wetterstation Basisstation

und dem Außensensor sind nicht leer. Ersetzen Sie diese, falls erforderlich. Hinweis: Fallen die Temperaturen unter den Ge- frierpunkt, können die Batterien des Außensen- sors ebenfalls einfrieren, und ihre Stromspannung Spannung sowie die Lebensdauer verringern sich.

3. Beide Geräte befinden sich innerhalb des Emp-

fangsbereichs und der Empfangsbereich ist frei von Störquellen und Hindernissen. Verringern Sie gegebenenfalls die Entfernung zwischen den Geräten. Verbindungsstörung Funksignale anderer Haushaltsgeräte wie Tür- klingeln, Sicherheits- und Eingangskontrollsyste- men können störenden Einfluss auf dieses Gerät nehmen und so vorübergehende Fehlfunktionen verursachen. Das ist völlig normal und stellt keine grundsätzliche Beeinträchtigung der Funktionalität dar. Übertragung und Empfang der Temperatur- messungen werden nach Beseitigung der Stör- quelle sofort wieder ausgenommen. TECHNISCHE EIGENSCHAFTEN Messung Temperaturbereich innen: 0~50° C Temperaturbereich außen: -20~60° C Temperaturschritte: 0.1° C Luftfeuchtigkeitsbereich: 20~90% Luftfeuchtigkeitsschritte: 1% Übertragung Übertragungsbereich zwischen Sensor und Basis- station: 30 Meter (im offenen Gelände) Sendefrequenz: 433,92 MHz Spannungsversorgung Basisstation: 3x AAA 1.5V Batterie Außensensor: 2x AAA 1.5V Batterie

REINGUNG UND WARTUNG

Trennen Sie das Gerät vor der Reinigung von der Stromquelle (Batterien entfernen)! Reinigen Sie das Gerät nur äußerlich mit einem tro- ckenen Tuch. Benutzen Sie keine Reinigungsflüssig- keit, um Schäden an der Elektronik zu vermeiden. ENTSORGUNG Entsorgen Sie die Verpackungsmaterialien sortenrein. Informationen zur ordnungsgemä- ßen Entsorgung erhalten Sie beim kommunalen Entsorgungsdienstleister oder Umweltamt. Werfen Sie Elektrogeräte nicht in den Haus- müll!11 Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und deren Umsetzung in nationales Recht müssen verbrauch- te Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Batterien und Akkus dürfen nicht im Hausmüll entsorgt werden. Sie sind zur Rückgabe ge- brauchter Batterien und Akkus gesetzlich verpflich- tet und können die Batterien nach Gebrauch entwe- der in unserer Verkaufsstelle oder in unmittelbarer Nähe (z.B. im Handel oder in kommunalen Sammel- stellen) unentgeltlich zurückgeben. Batterien und Akkus sind mit einer durchgekreuz- ten Mülltonne sowie dem chemischen Symbol des Schadstoffes bezeichnet, „Cd“ steht für Cadmium, „Hg“ steht für Quecksilber und „Pb“ steht für Blei.

EG-KONFORMITÄTSERKLÄRUNG

GARANTIE & SERVICE Die reguläre Garantiezeit beträgt 2 Jahre und beginnt am Tag des Kaufs. Um von einer verlängerten, freiwilligen Garantiezeit wie auf dem Geschenkkarton angegeben zu profitieren, ist eine Registrierung auf unserer Website erforderlich. Die volls- tändigen Garantiebedingungen sowie Informationen zu Garan- tiezeitverlängerung und Serviceleistungen können Sie unter www.bresser.de/garantiebedingungen einsehen. Sie wün- schen eine ausführliche Anleitung zu diesem Produkt in einer bestimmten Sprache? Dann besuchen Sie unsere Website über nachfolgenden Link (QR Code) für verfügbare Versionen. Alternativ können Sie uns auch eine E-Mail an die Adresse manuals@bresser.de schicken oder eine Nachricht unter +49 (0) 2872 - 8074-220* hinterlassen. Bitte geben Sie stets Ihren Namen, Ihre genaue Adresse, eine gültige Tele- fonnummer und E-Mail-Adresse sowie die Artikelnummer und -bezeichnung an. *Lokale Rufnummer in Deutschland (Die Höhe der Gebühren je Telefonat ist abhängig vom Tarif Ihres Telefonanbieters); Anrufe aus dem Ausland sind mit höheren Kosten verbunden.
