BEDIENUNGSANLEITUNG TempTrend 7004001 BRESSER

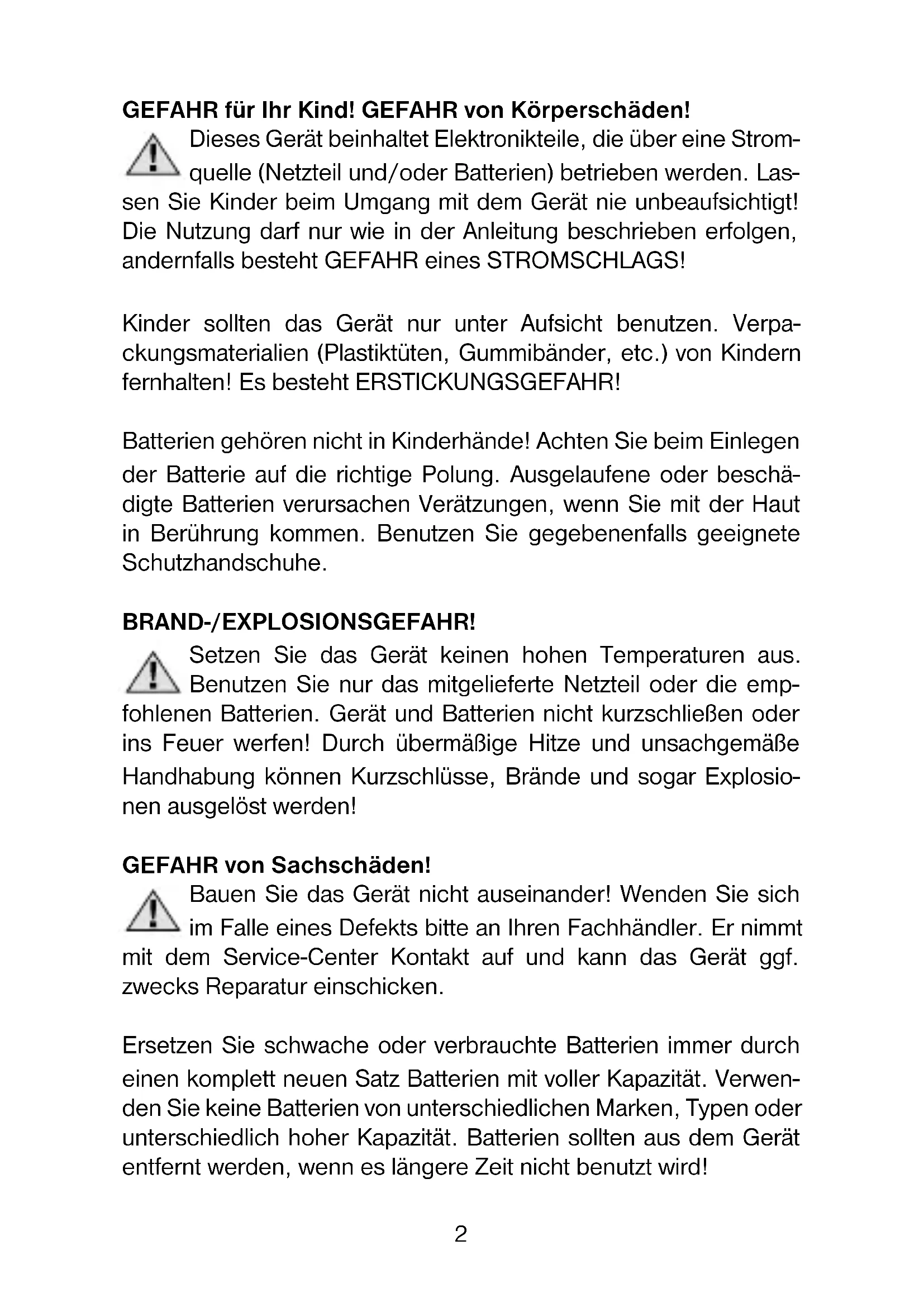

Funkwetterstation mit kabellosem Außensensor Weather Station with Wireless Outdoor Sensor Station météo radio commandé avec capteur extérieur sans fi l Stazione meteorologica radiocomandata con sensore esterno senza fi li Estación meteorológica con sensor externo wireless TempTrend ES2 GEFAHR für Ihr Kind! GEFAHR von Körperschäden! Dieses Gerät beinhaltet Elektronikteile, die über eine Strom- quelle (Netzteil und/oder Batterien) betrieben werden. Las- sen Sie Kinder beim Umgang mit dem Gerät nie unbeaufsichtigt! Die Nutzung darf nur wie in der Anleitung beschrieben erfolgen, andernfalls besteht GEFAHR eines STROMSCHLAGS! Kinder sollten das Gerät nur unter Aufsicht benutzen. Verpa- ckungsmaterialien (Plastiktüten, Gummibänder, etc.) von Kindern fernhalten! Es besteht ERSTICKUNGSGEFAHR! Batterien gehören nicht in Kinderhände! Achten Sie beim Einlegen der Batterie auf die richtige Polung. Ausgelaufene oder beschä- digte Batterien verursachen Verätzungen, wenn Sie mit der Haut in Berührung kommen. Benutzen Sie gegebenenfalls geeignete Schutzhandschuhe. BRAND-/EXPLOSIONSGEFAHR! Setzen Sie das Gerät keinen hohen Temperaturen aus. Benutzen Sie nur das mitgelieferte Netzteil oder die emp- fohlenen Batterien. Gerät und Batterien nicht kurzschließen oder ins Feuer werfen! Durch übermäßige Hitze und unsachgemäße Handhabung können Kurzschlüsse, Brände und sogar Explosio- nen ausgelöst werden! GEFAHR von Sachschäden! Bauen Sie das Gerät nicht auseinander! Wenden Sie sich im Falle eines Defekts bitte an Ihren Fachhändler. Er nimmt mit dem Service-Center Kontakt auf und kann das Gerät ggf. zwecks Reparatur einschicken. Ersetzen Sie schwache oder verbrauchte Batterien immer durch einen komplett neuen Satz Batterien mit voller Kapazität. Verwen- den Sie keine Batterien von unterschiedlichen Marken, Typen oder unterschiedlich hoher Kapazität. Batterien sollten aus dem Gerät entfernt werden, wenn es längere Zeit nicht benutzt wird!3 HINWEISE zur Reinigung Trennen Sie das Gerät vor der Reinigung von der Strom- quelle (Netzstecker ziehen oder Batterien entfernen)! Reinigen Sie das Gerät nur äußerlich mit einem trockenen Tuch. Benutzen Sie keine Reinigungsfl üssigkeit, um Schäden an der Elektronik zu vermeiden. ENTSORGUNG Entsorgen Sie die Verpackungsmaterialien sortenrein. In- formationen zur ordnungsgemäßen Entsorgung erhalten Sie beim kommunalen Entsorgungsdienstleister oder Um- weltamt. Werfen Sie Elektrogeräte nicht in den Hausmüll! Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und deren Umsetzung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wieder- verwertung zugeführt werden. Batterien und Akkus dürfen nicht im Hausmüll entsorgt werden, sondern Sie sind zur Rückgabe gebrauchter Batterien und Akkus gesetzlich verpfl ichtet. Sie können die Batterien nach Gebrauch entweder in unserer Verkaufsstelle oder in unmittelbarer Nähe (z.B. im Handel oder in kommunalen Sammelstellen) unentgeltlich zurückgeben. Batterien und Akkus sind mit einer durchgekreuzten Mülltonne so- wie dem chemischen Symbol des Schadstoffes bezeichnet, „Cd“ steht für Cadmium, „Hg“ steht für Quecksilber und „Pb“ steht für Blei. 1 Batterie enthält Cadmium 2 Batterie enthält Quecksilber 3 Batterie enthält Blei DE/BE/CH A D ?4 EINFÜHRUNG Wir gratulieren Ihnen zum Kauf der Wetterstation mit Innen-Thermometer, kabelloser 433 MHz-Sendeeinheit sowie Funkuhr. Ihre Wetterstation besteht aus einer Empfangseinheit die gleichzeitig als Thermometer, Hygrometer, Wettervorhersage und Funkuhr mit Datum arbeitet, sowie einer unabhängigen Sendeeinheit zur drahtlosen Übertragung der extern gemessenen Temperatur und Luftfeuchtigkeit. Die Empfangseinheit besitzt für die Darstellung von Innentemperatur, Wettertendenzanzeige mit Symbolen, Zeit mit Datum sowie für die von den externen Sensoren gemessenen und gesendeten Aussentemperaturwerten und Aussenlufteuchte eine grosse und übersichtliche Anzeige auf augenschonendem, sehr gut ablesbarem Display. Sie besitzt eine Trendanzeige für den Luftdruck und eine Frostanzeige. Das Gerät ist einfach zu bedienen und stellt viele Funktionen automatisch ein.5 ACHTUN*¬!!¬¬WICHTI*(+INWEIS(=U0%(7RI(%DES*(RÄTES¬¬

1. Legen Sie bitte zuerst 2 x 1.5V, “AA” LR06 Alkaline Batterien in

das Batteriefach des Hauptgerätes und 2 x 1.5V, “AA” LR¬Lns Batteriefach des Senders polrichtig ein.

2. Die beiden Geräte stimmen sich automatisch aufeinander ab. Dazu

lassen Sie bitte das Hauptgerät und den Sender mindestens 5 Minuten nebeneinander liegen, bevor Sie den Sender nach draußen hängen oder stellen.

3. Die Inbetriebnahme wäre damit abgeschlossen.

4. In seltenen Fällen kann es sein, dass die Übertragung der

Temperaturdaten gestört wurde, es erscheint¬- . -¬¬Dies kann auch nach längerem Betrieb von¬HLnigen Stunden oder Tagen der Fall sein. In beiden Fällen drücken Sie bitte für cirka 3 bis 5 Sekunden¬¬¬¬¬¬¬¬ die Taste [ ]. Das Gerät prüft dann die Verbindung und¬ synchronisiert sich erneut mit dem Sender¬¬¬¬¬¬¬¬¬¬

5. Wir empfehlen nur neue Alkaline oder höherwertige Batterien zu

6. Der Sensor ist gegen Feuchtigkeit geschützt. Bei der Benutzung im

Freien sollte für den Sensor eine geschützte Stelle gewählt werden oder der Sensor sollte an der Wand aufgehängt werden. Den Sensor nicht direktem Sonnenlicht oder direktem Regenfall aussetzen.

Achtung! Bei Neuinbetriebnahme und Batteriewechsel: Legen Sie zuerst die Batterien der Wetterstation ein und danach die Batterien des Außensensors! DE/BE/CH6 RoHS

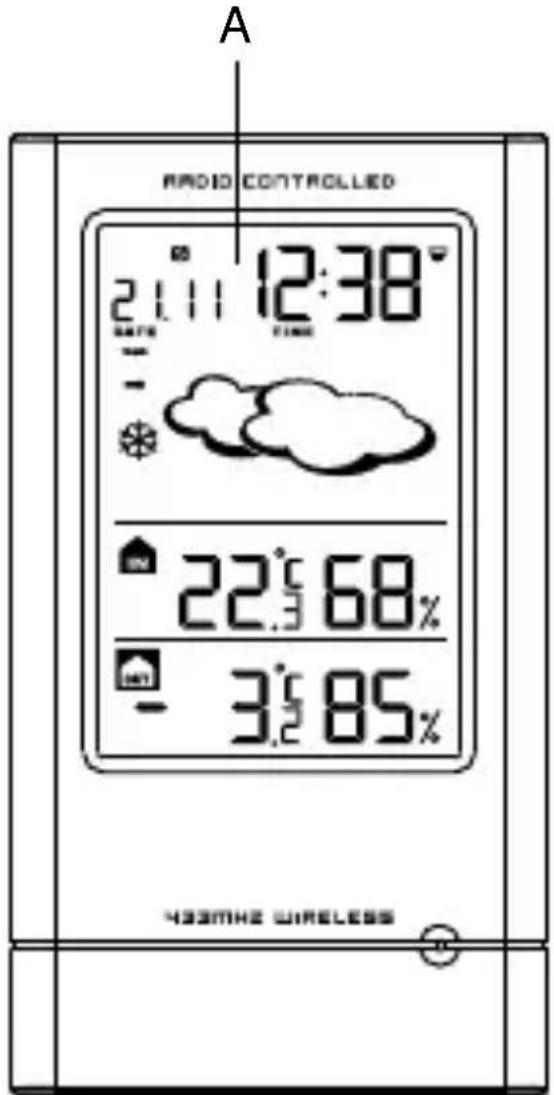

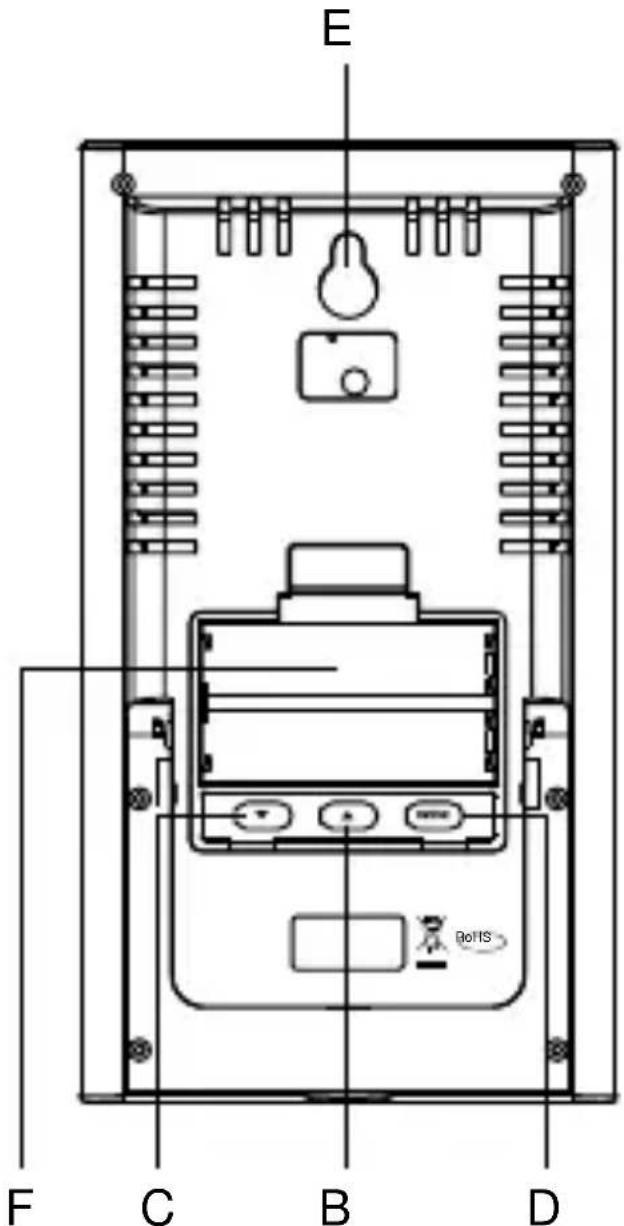

A$1=(,*( Alles auf einem Blick! Wettervorhersage, Innen und Aussentemperatur, Innen und Aussen- luftfeuchtigkeit, Uhrzeit, Datum, Frost und Barometer- tendenz. %()TASTE Anzeige aufwärts einstellen, Umschalten zwischen Celsius / Fahrenheit. Gedrückt halten zum Umschalten zwischen Luftdruck und Datum, C()TASTE Anzeige abwärts einstellen. Einschalten des Funksignals (falls ausgeschaltet), Gedrückt halten zum Suchen nach Funksensoren. DMODET$67( Gedrückt halten zum Einstellen des Datums und der Zeit

Zur Wandaufhängung des Empfangsgerätes F%ATTERIEFACH 2 x Alkaline LR06, AA Batterien. Verwenden Sie bitte neue Batterien DE/BE/CH8 MERKMALEDERSENDEEINHEIT

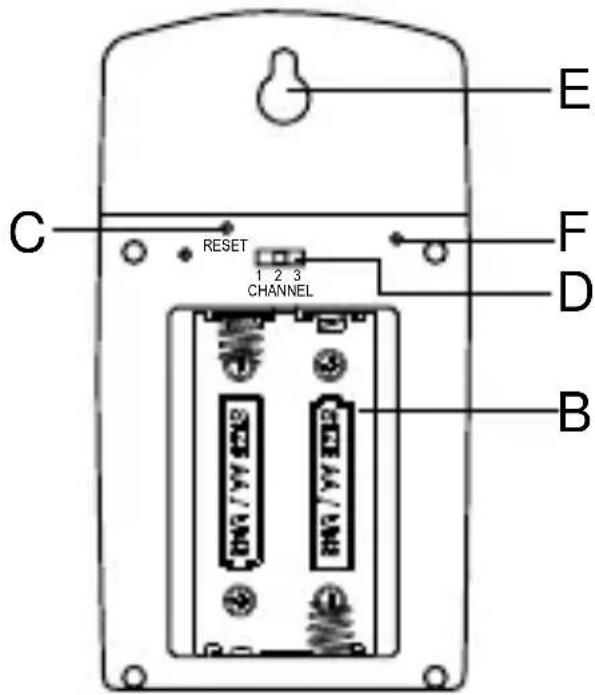

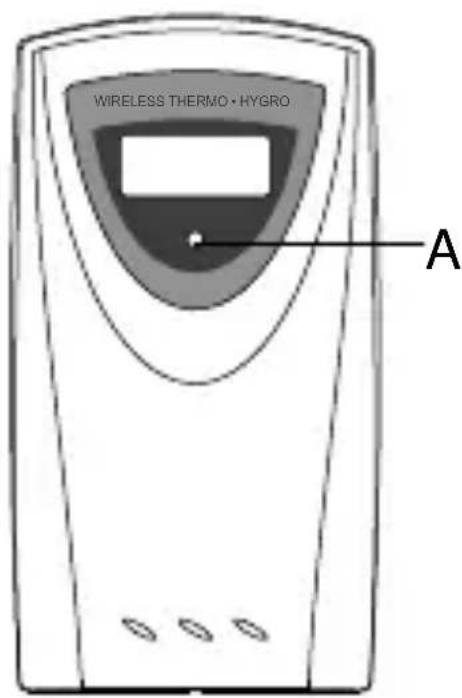

ALED-INDIKATOR Blinkt während der Sendung der Temperaturdaten kurz auf. %%ATTERIEFACH &5h&.6(7=TASTE[RESET] 'KANAL-SCHALTER Einstellen der Sendeeinheit auf einen Kanal (1, 2 oder 3).

(HALTERFÜRWANDAUFHÄNGUNG

Nicht bei allen Geräten vorhanden9 V25%(5(,781*DEREMPFANGSEINHEIT

1. Öffnen Sie vorsichtig den Deckel des Batteriefaches.

2. Setzen Sie 2 Batterien (1,5V, UM-3 oder Größe “AA”)

den jeweiligen Polaritäten entsprechend ein.

3. Schließen Sie das Batteriefach wieder.

%,77(VOR DEMEINSA7=%($&+7(1 Beachten Sie bitte die folgenden Hinweise, um einen optimalen Betrieb der Geräte zu gewährleisten:

1. Vergewissern Sie sich das der Sender auf

CHANNEL1 steht. Das Hauptgerät kann nur auf diesem Kanal Daten empfangen. Dieses ist die Voreinstellung.

2. Legen Sie zuerst die Batterien in die Empfangseinheit

ein. [RESET] Danach legen Sie die Batterien in die Sendeeinheit ein und drücken

3. Platzieren Sie die Empfangseinheit und Sendeeinheit

innerhalb von 1 Meter zueinander und warten Sie bis der Messwert auf der Anzeige erscheint. Beachten Sie, dass die tatsächliche Reichweite der Sender von den jeweils verwendeten Baumaterialien der Gebäude sowie der jeweiligen Position der externen Sendeeinheit abhängt und durch externe Einflüsse (diverse Funksender und andere Störquellen) kann die mögliche Distanz stark reduzieren. In solchen Fällen empfehlen wir, sowohl für den Sender und den Empfänger andere Positionen zu suchen. Manchmal reicht schon ein Verschieben um wenige Zentimeter! Obwohl die externen Sendeeinheiten wetterfest sind, sollten Sie diese nicht an Orten mit Einfall von direkter Sonneneinstrahlung, Regen oder Schnee platzieren. V25%(5(,781*DEREXTERNEN SENDEEINHEIT

1. Nehmen Sie die Batteriefachabdeckung ab.

2. Vergewissern Sie sich das der Sender auf

CHANNEL1 steht, also Kanal 1 (D). DE/BE/CH10 WANDAUFHÄNGUNGODERTISCHAUFSTELLUNG Die Empfangseinheit können Sie mit dem Standfuß auf dem Tisch aufstellen (Standfuß dazu aufklappen) oder das Gerät an die Wand hängen. %(75,(% Nach Einlegen der Batterien in die externen Sendeeinheiten beginnen diese mit der Übertragung der gemessenen Temperaturen. Werden Signale empfangen, erscheinen die Temperaturwerte in der Anzeige. Die Empfangseinheit aktualisiert nun die Temperaturwerte der externen Sendeeinheiten regelmäßig in Intervallen von ca. 45 Sekunden entsprechend der Datenübertragung der Sendeeinheiten. Werden keine Signale empfangen oder ist die Übertragung gestört, erscheint in der Anzeige “ ”. In diesem Falle schaltet sich der Empfänger aus. Nach ca. 8 Stunden startet der Empfänger einen erneuten Synchronisationsversuch. In einem solchen Fall, oder nach einem Batteriewechsel des Senders drücken Sie nach Inbetriebnahme der Sender während ca. 3-5 Sekunden die Taste [ ]. Dadurch werden die Sender und der Empfänger neu synchronisiert. %ATTERIE"LEER"$1=(,*( Wenn es Zeit wird die Batterien durch Neue zu ersetzen, wird jeweils ein lndikator [ ] neben der Anzeige der Innentemperatur (Batterien Empfangseinheit) oder Aussentemperatur (Batterien Sendeeinheit) angezeigt.

3. Setzen Sie 2 Batterien (1,5V, LR06 oder Größe

“AA”) den jeweiligen Polaritäten entsprechend ein.

4. Drücken Sie die RESET Taste (z.B. mit einer

5. Schliessen Sie nun das Batteriefach und befestigen

Sie die Schrauben wieder.11 $%/(6(1DERTEMPERATUR81' LUFTFEUCHTIGKEIT In der Anzeige werden Ihnen alle Daten gut lesbar auf einen Blick dargestellt. Sie sehen die Wetterprognose im oberen Bereich. Darunter sind Innentemperatur, Innenluftfeuchte zu sehen. Unter diesen Daten werden die Aussentemperatur Ihres Senders sowie die Aussen- luftfeuchte angezeigt.

$%/(6(1DES“WELLEN”-INDIKATORS

Der “Wellen” Indikator zeigt den Status des Empfangsgerätes im Bezug auf den Empfang der Signale an. Es können drei verschiedene Anzeigen erfolgen: Das Gerät funktioniert im Suchmodus (blinkend). Empfänger funktioniert auf normalem Empfang. Keine Signale empfangen seit mehr als 15 Minuten. GRAFISCHEWETTER7(1'(1=$1=(,*( Die Empfangseinheit errechnet aufgrund der barometrischen Luftdruckänderung die Wetterentwicklung für die kommenden 12-24 Stunden und zeigt diese mit folgenden Symbolen an: Prognose 6\PEROH LP'LVSOD\ Prognose Symbole LP'LVSOD\ Bewölktleicht BewölktSonnig Schneestarker RegenRegen DE/BE/CH12 %,77(%($&+7(1SIEFOLGENDES:

1. Nach Inbetriebnahme der Wetterstation ist kein Einstellen

des aktuellen Luftdruckes erforderlich, das Gerät wird in den folgenden Stunden aus den Luftdruckänderungen eine Wettertendenz errechnen.

2. Bei langen stabilen Wetterlagen wird eine Wettertendenz-

anzeige stark erschwert. Eine Wetter-Symboländerung am Display kann zum Teil länger als erwünscht dauern.

3. Die Wettertendenzanzeige wird ausschliesslich anhand

barometrischer Luftdruckänderungen errechnet.

4. Die Wahrscheinlichkeit der Wettertendenzanzeige liegt

bei etwa 70% und gilt für einen Umkreis von bis zu 30 Kilometern.

5. Erscheint das Symbol “sonnig” bei Nacht ist wolkenloses

Wetter gemeint. Nebel wird nicht angezeigt. LUFTDRUCK-7(1'(1=$1=(,*( Der Indikator für die Luftdruck-Tendenz im Wettervorhersage-Fenster zeigt den Trend der Luftdruckänderung während der letzten Stunde an. FROST$1=(,*( Die Frostanzeige erscheint dann, wenn die Aussen- temperatur des Senders auf unter 3 Grad Celsius fällt. Erhöht sich die Temperatur auf über 6 Grad Celsius, so wird die Frost nicht mehr angezeigt. Das Symbol für Frost: TRENDTRENDTRENDgleichbleibend fallendsteigend Indikator Luftdruck- Trend13 DE/BE/CH HINWEISE=80EMPFANGDES=(,76,*1$/6 Das Gerät ist so konstruiert, dass die Kalenderuhrautomatisch synchronisiert wird, sobald sie sich innerhalbder Reichweite des Funksignals befindet. Für einen gutenEmpfang des Zeitsignals sollten Sie das Gerät nicht in der Nähe von metallischen Gegenständen oder elektrischen Geräten aufstellen, um Störungen möglichst gering zu halten. Der erstmalige Empfang des Signals dauert ca. 3-5 Minuten.Die nachfolgende, stündliche Zeit-Synchronisation dauert dann nur noch wenige Sekunden.Bei erfolgreichem Funkempfang erscheint im Display.Bei dauernden Empfangsproblemen stellen Sie die Uhr manuell ein und warten Sie die Nacht ab. Die Aussicht auf einenerfolgreichen Empfang sind in der Nacht (ab Mitternacht bis ca. 4Uhr morgens) grösser. Ein erfolgreicher Empfang pro Woche reicht vollkommen aus um die Uhr genau laufen zu lassen.Die Umstellung von Normalzeit auf Sommerzeit und zurück erfolgt automatisch. Erkennbar an dem „ S “ Symbol. MANUELLEEINSTELLUNGEN Diese Einstellungen sind nur vorzunehmen, wenn die automatische Uhrzeit nicht funktoniert. Drücken Sie dazu die Taste [MODE] drei Sekunden lang um in den Einstellmodus zu gelangen. Mit jedem weiteren Drücken der [MODE] Taste erscheint auf der Anzeige eine einzustellende blinkende Funktion. Drücken Sie dort jeweils eine der Tasten

Folgende Funktionen können Sie verändern (in dieser Reihenfolge, dazwischen einfach jeweils die [MODE] Taste drücken): - Jahr - Kalender (Monat – Tag – Anzeigenformat) - Zeitformat 24h oder 12h - Zeit (Stunden – Minuten) Mit dem letzten Drücken der Taste [MODE] wird die Einstellfunktion abgeschlossen. KALENDER/%$520(7(5$1=(,*( Sie können zwischen Kalender/Barometeranzeige wählen in dem Sie den [ ] Knopf für 2 Sekunden gedrückt halten. P14 PFLEGEHINWEISE

1. Schützen Sie das Gerät vor Nässe, Staub, Stössen und

extremen Temperaturen und reinigen Sie es nur mit einem trockenen Tuch ohne aggressive Lösungsmittel.

2. Nehmen Sie keine Eingriffe in das Gerät vor, da sonst

der Garantieanspruch erlischt.

3. Verwenden Sie ausschliesslich neue Batterien und

mischen Sie niemals alte und neue Batterien. Bitte denken Sie auch daran, dass verbrauchte Batterien nicht in den Hausmüll gehören, sondern an den dafür vorgesehenen Sammelstellen abgegeben werden. TECHNISCHEDATEN Messbereich - Empfangseinheit Innentemperatur : -5ºC bis +50ºC (23ºF bis +122ºF) Luftfeuchtigkeit : 25% bis 95% bei 25ºC Auflösung : 0,1ºC / 1 % - Externe Sendeeinheit Aussentemperatur : -20ºC bis +60ºC (-4ºF bis +140ºF) Luftfeuchtigkeit : 25% bis 95% bei 25ºC Auflösung : 0,1ºC / 1 % Übertragungsfrequenz : 433 MHz Anzahl der Kanäle : 1 Messzyklus : ca. 43 - 47 Sekunden Temperatur Messtoleranz : +/- 1 Celsius Funkuhr DCF77

• 12/24-Stunden Anzeige, Datum.15 Stromversorgung per ALKALINE BATTERIEN Empfangseinheit : 2 Batterien UM-3 bzw. AA (1,5V) Sendeeinheit : 2 Batterien UM-3 bzw. AA (1,5V) Abmessungen und Gewichte Empfangseinheit : 180(H) x 100(W) x 29(D) mm 225 g (ohne Batterien) Sendeeinheit : 56 x 105 x 30 mm 69 g (ohne Batterien) DE/BE/CH16

KONFORMITÄTSERKLÄRUNG
