Easytip S7 - Fernbedienung Ruwido - Kostenlose Bedienungsanleitung

Häufig gestellte Fragen - Easytip S7 Ruwido

BEDIENUNGSANLEITUNG Easytip S7 Ruwido

BEDIENUNGSANLEITUNG 6-9

MODE D'EMPLOI page 10-13

Die neue Generation der universellen Fernbedienungen.

Herzlichen Glückwunsch zum Kauf des easytip S7 der universellen Infrarot-Fernbedienung fur Ihr TV-Gerät, ihren Satellitenempfänger, ihren Videorecorder sowie ihrer Audio-Anlage.

Mit dem easytip S7 haben Sie ein hochwertiges Produkt erworben.

Alle Informationen zu dieser Produkt werden ohne Rücksicht auf einen eventuellen Patentschutz öffentlich. Warennamen werden ohne Gewährleistung der freienden Verwendbarkeit benutzt.

Bei der Erstellung der Texte und Abbildungen wurde mit größter Sorgfait vorgegangen.

Trotzdem konnen Fehler nicht vollständig ausgeschlossen werden. Der Hersteller kann für fehlerhafte Angaben und deren Folgen weder eine juristiche Verantwortung noch irgende Haftung übernehmen.

Für Verbesserungsvorschlage und Hinweise auf Fehler ist der Hersteller dankbar.

© 2001 by RUWIDO

Alle Rechte vorbehalten, auch fur fotomechanische Wiedergabe und elektronische

Speicherung

Printed in EU.

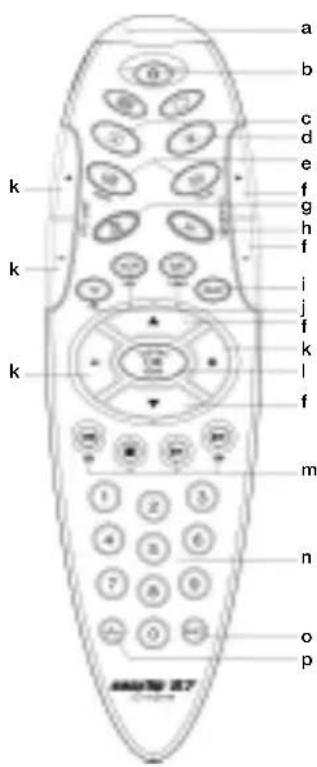

Tastenbeschreibung

a Leuchtdiode (LED)
b Power/Standby: Aus-/Einschalten der Geräte
c Info: Aufruf der Funktion Info, Index, S 100
d Menu: Aufruf der Menüfunktion bei TV und SAT
e - Bei TV: Funktion der Videotexttasten je nach Fernsehermodell
Bei SAT: Radio: Radiobetrieb TV/SAT: Umschaltung TV/SAT
fP+/P-: Umschalten zum nachsten/ vorherigen Programm
g Stummschaltung: Aus- bzw. Einschaltung des Fennsehtons
h AV: Umschaltung auf den AV-Eingang (z.B.: VCR, SAT)
i Vorwahltaste: Um in die Ebenen CD, TUNER, TAPE zu gelangen
j Geräteumschalter: Umschaltung zwischen TV, SAT, VCR bzw. im Audio-Bereich zwischen CD, TUNER, TAPE
k +/- gelung der TV Laustärke
I OK/Norm: Rücksetzung des Fernsehers in die Grundeinstellungen und Bestätigungs-taste fur das Menu des Fernsehers
- Bei SAT: Bestätigungsstaste für das Menu des Satellitenempfängers Bei VCR: Aufnahme (2x drücken)
m · Bei TV: Nutzung der Teletextfunktionen je nach Fernsehermodell
- Bei VCR: Zurückspulen, Stopp, Wiedergabe, Vorspulen
n Zifferntasten: 0-9
Shift: Vorwahltaste für die Einstellung von Helligkeit, Farbe, Kontrast, Höhen, Baß. Balance
p-/-:eine oder zwei Ziffern,10,1-

Einsetzen und Wechseln der Batterien

Ihr easytip S7 benötigt 2 Alkali-Microzellen 1,5 V (IEC LR 03, AAA).

Setzen Sie die Batterien gemäß der Markierung im Batteriefach ein.

Ihr easytip S7 ist nach dem Einlagen der Batterien für die TV-Fembedienung eingestellt.

Sollte die Leuchtdiode beim Drucken der Tasten nicht mehr wie gewohnt aufleuchten bzw.

das zu bedienende Gerat bei gewohnter Reichweite nicht mehr reagieren, so sind die

Batterien auszuwechseln.

In Ihrem easytip S7 ist ein Zwischenspeicher eingebaut, der verhindert, daß Ihr easytip S7 während dem Batteriewechsel sein Gedächtnis verliert.

Entsorgen Sie die alten Batterien gemäß den Umweltvorschriften

Einstellen des easytip S7

Einstellung durch Code-Eingabe

1. Schalten Sie das Gerät ein, das Sie mit dem easytip S7 bedieten möhen.
2. Wahlen Sie aus der Code-Liste (zwteires Heft) das Gerät und die Marke aus, für die Sie den easytip S7 einstellen möchten.
3. TV, VCR, SAT:

Wahlen Sie mit den Geräteumschalttasten das Gerät aus, das Sie einstellen möchten, und halten Sie diese solange gedrückt (ca. 5 Sekunden), bis die Leuchtdiode zweimal blinkt. (weiter mit Punkt 4)

CD, TAPE, TUNER:

Vorwahltaste drucken, um in die AUDIO-Ebene zu gelangen, anschlieBend mit den Gerateumschlattasten das Gerat wahlen, das Sie einstellen mochten, und halten diese sol- Lange gedruckt (ca. 5 Sekunden), bis die Leuchtdiode zweimal blinkt. (Weiter mit Punkt 4.)

AMPLIFIER

Vorwahltaste drucken, um in die AUDIO-Ebene zu gelangen, anschlieBend die Gerateumschalttaste TUNER solange gedrück halten (ca. 5 Sekunden), bis die Leuchtdiode zweimal blinkt, nun die Gerateumschalttaste TUNER nochmals kurz drucken, um in die AMPLIFIER-Ebene zu gelangen. (Weiter mit Punkt 4.)

1. Geben Sie die erstige 3-stellige Code-Nummer aus Ihrer Code-Liste mit den Zifferntasten Ihres easytip S7 ein.

Achtung: Die erstige Ziffer der 3-stelligen Code-Nummer mussen Sie innerhalb von 5 Sekunden nach dem zweimaligen Blinken der Leuchtdiode eingeben.

Tun Sie das nicht, blinking die Leuchtdiode einmal lang, und Sie müssen den Vorgang ab Punkt 3 wiederholen.

1. Nach der Eingabe der 3-stelligen Code-Nummer blinkt die Leuchtdiode erneut zweimal.

Achtung: Blinkt die Leuchtdiode nach der Eingabe des Codes einmal lange, obwohl Sie die erstige Ziffer innerhalb von 5 Sekunden eingegeben haben, ist der Code ungültig.

Wiederholen Sie in thisem Fall den Programmiervorgang ab Punkt 3.

1. Richten Sie den easytip S7 auf Ihr Gerät und versuchen Sie nun, Ihr Gerät mit dem easy-tip S7 zu bedienen.

2. Soltte Ihr Gerät nicht auf die eingestellte Code-Nummer reagieren oder falsche Funktionen ausführten, dann verwenden Sie die{nachste Code-Nummer, die in der Code-Liste unter Ihr dem Fabrikat angeführht ist.

Die gängigsten Codex in der Codeliste sind jeweils an erster Stelle angeführrt.

1. Falls die in der Code-Liste angegebenen Code-Nummern wider Erwarten nicht zum Erfolg führen, verwenden Sie den Code-Suchlauf.

Notieren Sie ihre 3-stellige Code-Nummer.

TV
VCR
SAT
CD
TAPE
TUNER
AMPLIFIER

Hinweis: Durch Eingabe der Code-Nummer 000 haben Sie die Möglichkeit, ihren easytip S7 in den Grundzustand zurückzuversetzen. Dann können Sie den easytip S7 neu programmieren.

Einstellung mit dem Suchlauf

Solleh Ihr easytip S7 mit keinem der bei ihren Geräten angegebenen Code-Nummern Funktionen bzw. auf eine bereits eingebene Code-Nummer nur teilweise reagieren, verwenden Sieitte den Code-Suchlauf.

1. Schalten Sie das Gerät ein, das Sie mit dem easytip S7 bedieten möchten.
2. TV, VCR, SAT: Wahlen Sie mit den Geräteumschalttasten das Gerät aus, das Sie einstellen möchten, und halten diese solange gedrückt (ca. 5 Sekunden), bis die Leuchtdiode zweimal blinkt. (Weiter mit Punkt 3.)

CD, TAPE, TUNER:

Vorwahltaste drücken, um in die AUDIO-Ebene zu gelangen, anschließend mit den Geräteumschalttsten das Gerät wahren, das Sie einstellen möhen, und halten diese solange gedrück (ca. 5 Sekunden), bis die Leuchtdiode zweimal blinkt. (Weiter mit Punkt 3)

AMPLIFIER:

Vorwahltaste drucken, um in die AUDIO-Ebene zu gelangen, anschließend die Geräteumschalttaste TUNER solange gedrück halten (ca. 5 Sekunden), bis die Leuchtdiode zweimalt blinkt, nun die Geräteumschalttaste TUNER nochmals kurz drucken, um in die AMPLIFIER- Ebene zu gelangen. (Weiter mit Punkt 3.)

1. Geben Sie den Code 001 (Code-Suchlauf) mit den Zifferntasten ein. Die Leuchtdiode blinkt zweimal.

4. Handbetrieb:

Betätigen Sie für TV, SAT, AMPLIFIER die Taste Power/Standby, für VCR, CD, TAPE die Taste Stop, für TUNER die Zifferm taste 2 mit kurzen Unterbrechungen solange, bis das gewünschte Gerä reagiert.

Automatikbetrieb:

Betätigten Sie für TV, SAT, AMPLIFIER die Taste Power/Standby, für VCR, CD, TAPE die Taste Stop, für TUNER die Ziffern taste 2 ohne Unterbrechung solange, bis das gewünschte Gerät reagiert. Alle 1,5 Sekunden wird der Code automatisch weitergeschaltet und der jeweilige Befehl gesendet.

Wenn Ihr easytip S7 den richtigen Code gefunden hat, schaltet sich Ihr Gerät aus und Sie konnen die gedrückte Taste loslassen. (Weiter mit Punkt 5.)

1. Drücken Sie nun den Geräteumschalter für das gewünschte Gerät solange, bis die Leuchtdiode zweimal blinkt.

Dieses Blinken zeigt Ohnen, daß Ihr easytip S7 die passende Code-Nummer abgespeichert hat.

1. Testen Sie nun die Funktion ihrer Fernbedienung.
   Solleh Ihr easytip S7 auf den gefundenen Code nicht optimal reagieren, wiederholen Sie die Punkte 1-5, bis Sie eine optimal Funktionierende Code-Nummer gefunden haben.

Achtung: Bei erneutem Start des Suchlaufs beginnt dieser bei der Code-Nummer, die zuletzt verwendet wurde.

Das Ende der Code-Liste wird durch dreimaliges Blinken angezeigt. Der Suchlauf beginnnt danach wieder von vorne.

Für den Code-Suchlauf benötigen Sie etwas Geduld, da gegebenenfalls eine große Anzahl von Codes durchgeschaltet werden muß, bis der zu ihrem Gerät passende Code gefunden wird.

Änderung der Suchlaufrichtung:

Solle, vor allem im automatischen Suchlauf, der passende Code übergangen worden sein, kann die Suchlaufrichtung für maximal 5 Codes geändert werden, indem Sie die Taste - Vol betätigten.

Achtung: Nach 5 Codes schaltet die Suchlaufrichtung wieder automatisch um! Bei Bedarf kann mittels der Taste Vol + wieder die ursprüngliche Suchlaufrichtung eingestellt werden.

Einstellung von Farbe, Kontrast, Bass, Höhen... bei Ihrlem Fernseher:

1. Drucken Sie die Geräteumschalttaste TV.
2. Drücken Sie kurz die SHIFT-Taste.
3. Drucken Sie innerhalb von 5 Sekunden die gewünschte Taste.

Zifferntaste 1 = Helligkeit
Zifferntaste 2 = Farbe
Zifferntaste 3 = Kontrast
Zifferntaste 4 = Höhen
Zifferntaste 5 = Ba
Zifferntaste 6 = Balance

1. Mit den Tasten - Vol sowie + Vol können Sie Ihr Gerät einstellen.

2. Haben Sie Ihr Gerät fertig eingestellt, so müssen Sie ca.
   5 Sekunden warten, bis die Tasten wieder ihre Ursprungsfungtion haben.

Auslesen der Code-Nummer

Dieser Modus ist notwendig, damit Sie - wenn Sie die richtige Einstellung über den Code-Suchlauf befinden haben - wissen, welchen Code Sie sich in der Bedienungsanleitung beim jeweiligen Gerät aufschnittiben sollen.
Sollen Sie nach der Code-Eingabe des jeweiligen Gerätes vergessen haben, sich ihren Code aufzuschreiben, so können Sie mit dieser Funktion ihren Code auslesen.

1. Drücken Sie den gewünschten Geräteumschalter (TV, VCR, SAT, CD...), bis die Leuchtdiode zweimal blinkt.
2. Geben Sie nun die Code-Nummer 002 für den Auslesemodus mit den Zifferntasten ein.

Achtung: Die erstige Ziffer der 3-stelligen Code-Nummer müssen Sie innerhalb von 5 Sekunden nach dem zweimaligen Blinken der Leuchtdiode eingeben. Tun Sie das nicht, blinkt die Leuchtdiodeomal lang, und Sie müssen den Vorgang ab Punkt 1 wiederholen.

1. Drucken Sie nun die Zifferntaste 1 und achten Sie auf die Blinkssignale der Leuchtdiode. (Beispiel: Blinkt die Leuchtdiode zweimal, ist die erste Zahl Ihres Codes 2.)
   Drucken Sie nun die Zifferntaste 2 und achten Sie auf die Blinkssignale der Leuchtdiode. (Beispiel: Blinkt die Leuchtdiode nicht, ist die zweite Zahl Ihres Codes 0.)
   Drucken Sie nun die Zifferntaste 3 und achten Sie auf die Blinkssignale der Leuchtdiode. (Beispiel: Blinkt die Leuchtdiode siebenmal, ist die dritte Zahl Ihres Codes 7.)

Ohre Code-Nummer ware somit 207.

1. Soltte Ihnen ein Fehler unterlaufen sein, konnen Sie den Vorgang beliebig oft wiederholen.

Achtung: Der Auslesevorgang wird abgebrochen, wenn Sie eine andere Taste als die Taten 1, 2 oder 3 drucken, oder innerhalb von 5 Sekunden keine dieser Taten drucken.

Hinweis:

Wenn die Leuchtdiode beim Drucken einer Taste nicht blinkt, so ist die Code-Nummer 0.

Achtung: Beim Ausleseverfahren auf Audio-Gerätebenen vorher kurz die Vorwahltaste Audio drücken und analog zum Programmieren vorgehen.

ruwido-austria

Kostendorfer StraBe 8

A-5202 Neumarkt am Wallersee
